大地网接地电阻测试仪原理及技术参数
大地网接地电阻测试仪原理及技术参数
大地网接地电阻测试仪原理
地网接地电阻测量仪也称为大地网测试仪，采用直接测量法，方法直观，数据精准，高性能恒流电源，最大电流3A / 5A，适用于中大型地网特性的参数测量，集成电子对抗技术，双频测量（异频/工频）超强的抗干扰能力，四线测量，消除线阻误差，采用纯正弦波大功率信号源做为测试电源，多频点采集数据，克服了双点异频插值法的局限性，精确测量大型接地网接地电阻、接地阻抗、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数。
大地网接地电阻测试仪原理框图
大地网测试仪技术参数
1、测量范围：0～150Ω（含电流桩阻抗）
2、分辨率：0.001Ω
3、测量误差：±（读数×2%+0.005Ω）
4、最大输出电压：AC 400V (45Hz、55Hz，双频，正弦波)
5、最大输出电流：AC 5A (45Hz、55Hz，双频，正弦波)
6、电流输出档位：5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一档，共9档。
7、抗干扰能力：抗工频50Hz电压10V
8、测量线要求：电流线铜芯截面积≥1.5mm电压线铜芯截面积≥1.0mm
9、供电电源：AC 220V±10%，50Hz
10、外形尺寸：440×350×210mm
11、仪器重量：30kg。

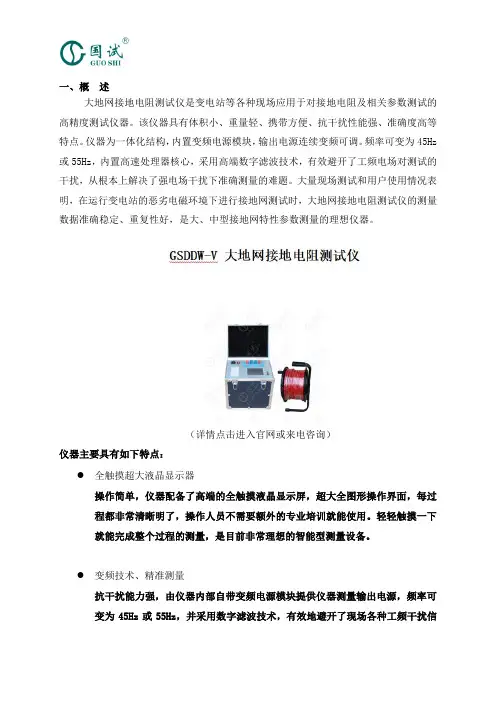

GSDDW-5大地网接地电阻测试仪说明书
一、概述大地网接地电阻测试仪是变电站等各种现场应用于对接地电阻及相关参数测试的高精度测试仪器。
该仪器具有体积小、重量轻、携带方便、抗干扰性能强、准确度高等特点。
仪器为一体化结构，内置变频电源模块，输出电源连续变频可调。
频率可变为45Hz 或55Hz，内置高速处理器核心，采用高端数字滤波技术，有效避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。
大量现场测试和用户使用情况表明，在运行变电站的恶劣电磁环境下进行接地网测试时，大地网接地电阻测试仪的测量数据准确稳定、重复性好，是大、中型接地网特性参数测量的理想仪器。
（详情点击进入官网或来电咨询）仪器主要具有如下特点：●全触摸超大液晶显示器操作简单，仪器配备了高端的全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。
轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。
●变频技术、精准测量抗干扰能力强，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。
●DSP高速处理器精准快速，仪器内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的提升了仪器本身的运算处理能力。
●全过程智能测控仪器在内部高性能处理核心的强力支持下，对整个测量过程当中的电流输出、电压采集以及频率变换等一系列复杂的运算步骤，快速自动的完成。
仪器可以自动判断电流回路的阻抗，并据此自动调节异频电源的输出电流值（最大输出电流为5A），无须人为干预，即可自动完成测试任务。
仪器的测量内容包括地网的接地阻抗Z、纯电阻分量R和纯感抗分量X。
●海量存储数据仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。
●pc机数据处理仪器所测量的数据可以通过U盘导出，然后在pc机上查阅和管理相关数据。

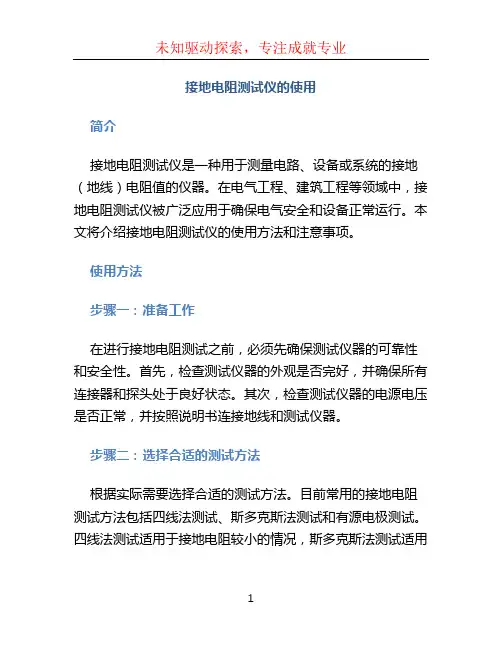

接地电阻测试仪的使用
接地电阻测试仪的使用简介接地电阻测试仪是一种用于测量电路、设备或系统的接地（地线）电阻值的仪器。
在电气工程、建筑工程等领域中，接地电阻测试仪被广泛应用于确保电气安全和设备正常运行。
本文将介绍接地电阻测试仪的使用方法和注意事项。
使用方法步骤一：准备工作在进行接地电阻测试之前，必须先确保测试仪器的可靠性和安全性。
首先，检查测试仪器的外观是否完好，并确保所有连接器和探头处于良好状态。
其次，检查测试仪器的电源电压是否正常，并按照说明书连接地线和测试仪器。
步骤二：选择合适的测试方法根据实际需要选择合适的测试方法。
目前常用的接地电阻测试方法包括四线法测试、斯多克斯法测试和有源电极测试。
四线法测试适用于接地电阻较小的情况，斯多克斯法测试适用于接地电阻较大的情况，有源电极测试适用于无法直接接地的设备或地埋电缆等情况。
步骤三：执行测试1.打开测试仪器，并按照测试方法设置测试参数。
2.将测试仪器的探头与待测试的接地装置（如接地线、金属构件等）进行连接。
确保连接牢固且没有杂散电阻。
3.在测试仪器上启动测试，并等待一段时间，确保测试结果稳定。
根据测试仪器的指示，记录测试结果。
步骤四：数据处理和分析根据测试仪器的测量结果，进行数据处理和分析。
通常，需要使用公式和参考值来判断接地电阻的合格性。
如果测试结果未达到要求，需要进一步检查测试环境和接地装置是否存在问题。
注意事项在使用接地电阻测试仪时，需要注意以下事项，以确保测试的准确性和安全性：1.在进行测试之前，必须确保测试装置的电气设备已经停止运行，并断开电源。
2.在进行四线法测试时，测试对象的电流不应过大，以免影响测试结果。
可以选择较小的电流进行测试，并在测试时保持电流稳定。
3.使用接地电阻测试仪时，必须确保测试仪器和测试对象的连线和接地端口良好连接，不得有松动或氧化现象。
4.在测试过程中，避免与测试对象直接接触，以免产生误差。
使用绝缘手套或绝缘工具进行操作。
5.在测试时，确保测试环境的温度、湿度和其他环境因素在测试范围内，以免影响测试结果的准确性。
大地网测试仪didw-5使用规程
大地网测试仪DIDW-5使用规程操作步骤1.操作步骤A.首先检查用于试验的电流线、电压线和地网线是否有断路现象（可以用万用表测量），地桩上的铁锈是否清除干净，其埋进深度是否合适（>0.5米），同时检查测试线与地桩的连接是否导通，如未导通，请处理后重新连接。
B.电流测试线与电压测试线的长度比为1：0.618，电流测试线的长度应是地网对角线的3～5倍。
C.电流测试线和电压测试线按规定的长度将一端与仪器相接后平行放出。
另一端分别接在两个地桩上（如图3所示）。
D.将已放好的测试线检查一遍，将万用表一端接电流线或电压线，另一端接地网线如无阻值显示即为断路，确认完好再进行测试。
E.检查连线无误后，给仪器接上AC 220V/50Hz电源，对仪器进行通电。
F.按测量键，开始测量。
G.仪器显示测试结束后，记录测试数据（本仪器可多次重复测量）。
H.关掉仪器电源后，拆除连线，测试过程结束。
2.操作说明：A.打开电源开关，计算机进行自检，几秒钟后，液晶屏显示中文主菜单如图5所示，表示自检成功。
图5 中文主菜单B.按键，可移动光标至各菜单项，并循环指示。
被选中项反白字体显示。
选择键的流程见图6所示图6菜单流程图图7 参数设定流程图C.在光标当前所示项目，按、键可进行该项菜单的变更，并循环指示，流程见图7所示。
D.将菜单变更至与测试要求相对应后即可按选择键进行下个项目的选择。
3.测试：打开电源开关，当光标在测试项目上时，按确认键并保持大约5秒钟后，仪器开始测试。
测试过程中显示的画面如图8（地网，变频）所示，当下面的进程到100%时候测试完毕，然后显示测量结果见图9所示，此时光标指示打印机图标，按确认键打印报告。
图8 测试过程显示图9 测量结果显示测量结果的意义如下：Zx：测量的地网阻抗值Rx: 测量的地网电阻值V：施加电压值I：试品流过的电流F1,F2 : 试验频率打印结束后，关闭电源开关，解除连接线，测试完毕。
测试过程中屏幕上出现的检查电源，检查电流桩，检查电压桩，检查地网等都表示仪器自动检查，一般情况大约15秒钟左右，请耐心等候，不必着急。
接地电阻测试仪的使用方法
接地电阻测试仪的使用方法
接地电阻测试仪是用于测量接地系统的电阻大小的仪器。
下面是一般的使用方法：
1. 准备工作：确保测试仪器的电池电量充足，并打开测试仪的电源开关。
确认接地电阻测试仪的电线和夹子没有磨损或断裂。
2. 连接测试仪器：将测试仪的一端连接到测试点上，可以使用夹子将其固定在接地体上。
另一端连接到地线上，通常是建筑物的接地系统。
3. 设置测试范围：根据需要设置测试仪的测量范围。
可以选择不同的测量范围来适应不同的接地电阻值。
4. 开始测试：按下测试按钮或开关，测试仪开始进行接地电阻测量。
测试仪一般会发出蜂鸣声或显示测量结果。
5. 记录结果：将测量结果记录下来，并根据需要重复多次测量以获得更准确的结果。

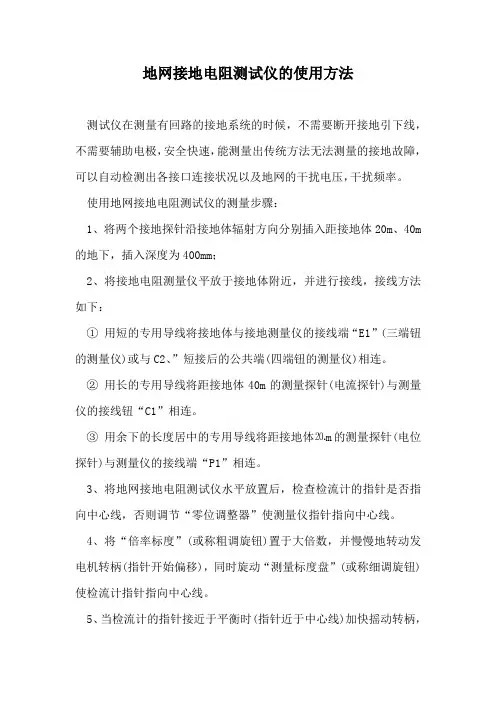

地网接地电阻测试仪的使用方法
地网接地电阻测试仪的使用方法测试仪在测量有回路的接地系统的时候，不需要断开接地引下线，不需要辅助电极，安全快速，能测量出传统方法无法测量的接地故障，可以自动检测出各接口连接状况以及地网的干扰电压，干扰频率。
使用地网接地电阻测试仪的测量步骤：1、将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m 的地下，插入深度为400mm；2、将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下：①用短的专用导线将接地体与接地测量仪的接线端“E1”(三端钮的测量仪)或与C2、”短接后的公共端(四端钮的测量仪)相连。
②用长的专用导线将距接地体40m的测量探针(电流探针)与测量仪的接线钮“C1”相连。
③用余下的长度居中的专用导线将距接地体⒛m的测量探针(电位探针)与测量仪的接线端“P1”相连。
3、将地网接地电阻测试仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。
4、将“倍率标度”(或称粗调旋钮)置于大倍数，并慢慢地转动发电机转柄(指针开始偏移)，同时旋动“测量标度盘”(或称细调旋钮)使检流计指针指向中心线。
5、当检流计的指针接近于平衡时(指针近于中心线)加快摇动转柄，使其转速达到120r/min以上，同时调整“测量标度盘”，使指针指向中心线。
6、若“测量标度盘”的读数过小(小于1)不易读准确时，说明倍率标度倍数过大。
此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出准确读数。
7、计算测量结果，即R地=“倍率标度”读数ד测量标度盘”读数。
8、对各种接地电阻值的要求如下：电力系统中工作接地<4Ω；安全保护接地≤4Ω；防雷保护独立避雷针≤10Ω；配电所母线上阀型避雷器≤5Ω；防静电接地电阻≤100Ω。
接地电阻测试仪操作规程（3篇）
接地电阻测试仪操作规程一、测试仪简介接地电阻测试仪是用于测量接地系统或设备的接地电阻的一种专用仪器。
它通过测量接地系统中电流与电压之间的关系，来判断接地系统的良好性能及接地电阻的大小。
接地电阻测试仪结构简单、使用方便、测量准确。
二、操作准备1. 确保接地电阻测试仪已经校准，并具备有效的检定证书。
2. 安全检查：对测试仪进行外观检查，确保仪器外壳完好无损，绝缘部分无畸变或破损。
3. 确保测试仪电源充足，并接地可靠。
4. 检查测试仪的接线端口，确保无松动或腐蚀现象。
三、测试操作步骤1. 打开测试仪电源，并确保测试仪处于待机状态。
2. 将测试仪的测试夹具连接到待测接地系统或设备上，并确保连接牢固。
3. 按下测试仪上的“测试”按钮，开始进行测试。
4. 根据测试仪的显示屏上的指示进行操作，等待测试仪完成测量。
5. 测试结果显示完毕后，断开测试夹具与待测接地系统或设备的连接。
6. 关闭测试仪电源，并将测试仪存放在干燥、通风良好的地方。
四、注意事项1. 在进行接地电阻测试之前，必须确保待测接地系统或设备已断开电源，并切断与其他电源的连接。
2. 当测试仪正常工作时，禁止随意拆卸或更换测试夹具或其他配件。
3. 在测试仪正在进行测试的过程中，禁止进行任何干扰或操作。
4. 如发现测试仪工作异常或发生故障，应立即停止使用，并送修至专业维修部门。
5. 测试仪在非使用状态下应存放在避光、防尘、防潮、防震的环境中，避免长时间暴露在高温、高湿或剧烈震动的环境中。
五、维护保养1. 定期对接地电阻测试仪进行外观检查，确保仪器外壳完好无损。
2. 校准周期：每半年进行一次校准，校准结果应记录并保存。
3. 清洁：用干净软布轻轻擦拭测试仪外壳和连接器，不得使用有机溶剂或酸碱性溶液清洗。
4. 避免阳光直射：避免测试仪暴露在阳光直射下，以防仪器变形或老化。
5. 维修保养：所有维修保养工作必须由专业人员进行，且使用原厂配件。
六、安全警示1. 测试仪是一种精密仪器，使用时务必小心谨慎，切勿拆解或私自修理。
大地网接地电阻测试仪说明书.
武汉市华天电力自动化有限责任公司大地网接地电阻测试仪说明书一、仪器概述目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频不得小于30 安培。
试HTDW-川4虻、水火电厂、微波站（10 Q） Q12 3AC v 3A4、测量线要求：'①1.5mm 25、供电电源：AC220V/50HZ6、仪器重量：5kg、面板示意图2图1测量原理示意图R 0回路电阻5〜80QR x\测试电阻0〜15QR f 标准电阻测量电流线D :长度为地网对角线长度的3〜5倍；线径》.5mm 2 "豪II (Kn (阳上1、W丄爪线宀三极法测彊时不接线四极法测量时接被测地网2地线：接被渕地网#) 三极法測鹹电瀛楼电什犢) IX地财rrnffi2J 学測咼腰线示盘图论明；三极法澳虽时仪器面扳匕的测冷右式捋示开关J&向三牟茂测试连接分別接F(1流械地桩.电压按地匪地网接线桩.㈣槪誌測耀2)-■ 厂匸■■ ~ * ■'Sf■»'■ kpTT4 ■" ■■■ ■■■ ▼ -f -^| "W —v1压线2：1压线2」压线去二*四:社地线：接地线：*地线：接被:\ 一1-1ZH 曲图2.2四极法测量接线示意图武汉市华天电力自动化有限责任公司说明：四极法测量时，仪器面板上的测量方式指示开关指向四极法，从地网的地桩上引出二根连接线分别接到电压极2、接地网两接线柱，然后按测量操作步骤进行测试。
2、测试操作步骤1）首先检查用于试验的电流线、电压线和地网线是否有断路现象（用万用表测量）否合适（>0.5 米）未导通，请处理后重新连接2）1：0.618，度应是地网对角线的3—53）2 所示）。
4）5）AC220V/50HZ 电源，对仪器进行6））。
7）仪器显示测试结束后，记录测试数据（本仪器可多次重复测量）8）关掉仪器电源后，拆除连线，测试过程结束。
3、测试过程中仪器自诊说明1）若仪器显示“回路电阻偏大”，则说明“电流线”连线与“电流极”地桩接触不良或地桩太少，需增加地桩，减少回路电阻。
大地网接地电阻测试仪 SGDW-5A说明书
目录一、安全规则及注意事项 (2)二、简介 (3)三、技术指标 (3)五、操作方法 (5)1、开关机操作 (5)2、三线法测试接地阻抗 (5)3、二线法回路阻抗测试 (6)4、土壤电阻率测试 (7)5、接触电压、接触电位差的测试 (8)6、跨步电压、跨步电位差测试 (8)7、测量地表电位梯度分布 (9)8、数据查询和删除 (9)9、背光控制 (9)六、仪表检定 (10)七、装箱清单 (10)一、安全规则及注意事项感谢您购买了本公司大地网接地电阻测试仪，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的安全规则及注意事项。
✧本仪表根据IEC61010安全规格进行设计、生产、检验。
✧任何情况下，使用本仪表应特别注意安全。
✧测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差。
✧注意本仪表机身的标贴文字及符号。
✧使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。
✧测量前，确认导线的连接插头都已紧密地插入仪表接口内。
✧测量时，请勿晃动测试线或突然断开或短路，以免影响正常测量。
✧测量过程中，严禁接触裸露导体及正在测量的回路。
✧由于输入输出端子、测试柱等均有可能带电压，插拔测试线、电源插座时，可能会产生电火花！✧请勿在易燃性场所测量，火花可能引起爆炸。
✧仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。
✧请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
✧请不要频繁开启关闭关本机，开关机需要有5~10秒缓冲时间。
✧请在220V/50Hz供电环境下使用，如用排插延长电源要确保排插电流大于15A方可使用。
✧注意本仪表所规定的测量范围及使用环境。
使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。
✧由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。
✧仪表及手册中的“”安全警告标志，使用者必须严格依照本手册内容进行安全操作。
接地电阻测试仪
接地电阻测试仪接地电阻测试仪英文简称：RGround Resistance Tester。
[1]接地电阻测试仪是检验测量接地电阻的常用仪表，也是电气安全检查与接地工程竣工验收不可缺少的工具，进年来由于计算机技术的飞速发展，因此接地电阻测试仪也渗透了大量的微处理机技术，其测量功能，内容与精度是一般仪器所不能相比的。
目前先进地电阻测试仪能满足所有接地测量要求。
运用新式钳口法，无需打装桩放线进行在线直接测量。
一台功能强大的地阻测试仪均由微处理器控制，可自动检测各接口连接状况及地网的干扰电压、干扰频率，并具有数值保持及智能提示等独特功能。
接地电阻测试与发展[2]最初人们对接地电阻的测量是用伏，安法，这种试验是非常原始的。
图1是用安培计、伏特计的测量方法。
在测定电阻时须先估计电流的大小，选出适当截面的绝缘导线,在预备试验时可利用可变电阻R调整电流，当正式测定时，则将可变电阻短路，由安培计和伏特计所得的数值可以算出接地电阻。
伏安法测量地阻有明显不足之处，第一，麻烦、烦琐、工作量大，试验时，接地棒距离地极为20-50米，而辅助接地距离接地至少40-100米。
另外受外界干扰影响极大，在强电压区域内有时简直无法测量。
五六十年代苏联的E型摇表取而代之了伏安法，由携带方便，又是手摇发电机，因此工作量比伏安法简单。
七十年代国产接地电阻仪问世，如：ZC-28，ZC-29，无论在结构、体积、重量、测量范围、分度值、准确性，都要胜于"E"型摇表。
因此，相当一段时间内接地电阻仪都以上海六表厂生产的ZC系列为代表的典型仪器。
上述仪器由于手摇发电机的关系，精度也不高。
八十年代数字接地电阻仪的投入使用给接地电阻测试带来了生机，虽然测试的接线方式同ZC系列没什么两样，但是其稳定性远比摇表指针式高得多。
而真正接地电阻仪的一个创举是在九十年代钳口式地阻仪的诞生打破了传统式测试方法。
如法国C A公司生产的6411钳式接地电阻测试仪称得上接地电阻测试的一大革命，钳式接地电阻测试最大特点是不必辅助地棒，只要钳住接地线或接地棒就能测出其接地电阻。
系列大地网接地电阻测试仪注意事项
目录一、仪器概述 (1)二、性能特点 (1)三、技术指标 (2)四、仪器原理 (2)五、面板介绍 (3)六、测量接线 (4)七、操作步骤 (5)八、注意事项 (8)九、随机配件 (9)附录一：接触电压、接触电位差的测试 (10)附录二：跨步电压、跨步电位差的测试 (11)附录三：土壤电阻率的测量 (12)大地网接地电阻测试仪一、仪器概述目前在电力系统中，大地网的接地电阻的测试目前主要采用工频大电流三极法测量。
为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。
由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
大地网接地电阻测试仪，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。
可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。
测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
二、性能特点1、测量的工频等效性好。
测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。
2、抗干扰能力强。
本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、精度高。
基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网。
4、功能强大。
可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。
5、操作简单。
全中文菜单式操作，直接显示出测量结果。
6、布线劳动量小，无需大电流线。
地网接地电阻测试仪使用说明书
RTWR-3A地网接地电阻测试仪RTWR-3A Ground Resistance Tester使用说明书User's Manual武汉锐拓普电力设备有限公司Wuhan Retop Electric Device Co.,LTD目录一、用途 (2)二、概述 (2)三、性能特点 (4)四、技术指标 (5)五、仪器内部结构和测试原理 (5)六、仪器面板说明 (7)七、仪器操作说明 (8)八、工频接地阻抗的测量 (10)九、场区地表电位梯度的测试 (13)十、异常处理 (14)十一、土壤电阻率的测量 (15)十二、注意事项 (16)十三、装箱单 (16)一、用途RTWR-3A地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗。
本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。
测试电流较小（最大3A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
二、概述目前国内接地装置的测试工作比较薄弱，一些关键的技术观念比较模糊，技术手段落后。
针对上述现状，我国制订了最新行业标准DL/T475-2006和国家标准GB/T17949.1-2000。
新标准对旧标准做了很多重要改变。
为了方便广大现场测试和研究人员，我们根据这些最新标准，结合我们多年研究大型地网测试的实际经验，研制成功本仪器。
工频接地阻抗，是指接地装置对远方电位零点间的电位差与通过接地装置流入地中的工频电流的比值。
工频接地阻抗以往被习惯地称为“工频接地电阻”。
此名称的纠正，在国家标准GB/T17949.1-2000“接地系统的土壤电阻率，接地阻抗和地面电位测量导则第一部分：常规测量”以及电力行业标准“接地装置特性参数测量导则修订稿”（取代DL475-92）中作了阐述。
本测量仪采用交流电流进行测试，故所测数值称为接地阻抗，而不再沿用以往的称呼“接地电阻”。
在对接地装置进行测量时，由于受不平衡零序电流以及射频等各种干扰，使得测试结果产生很大的误差。
大地网接地电阻测试仪的测量接线示意
大地网接地电阻测试仪的测量接线示意图1、地网测试图3 三极法测量接线图测量电流线D：线径≥1.5mm2 ,长度为地网对角线长度的3 ～ 5倍；测量电压线1：线径≥1.0 mm2 ,长度为0.618D；测量电压线2：接被测地网；测量接地线：接被测地网。
图4 四极法测量接线图四极法测量时，从地网的地桩上引出二根连接线分别接到仪器的电压极P2、接地网C2两接线柱，然后按测量操作步骤进行测试。
四极法测量时仪器会自动消除接线误差。
注意：测量线根据地网的大小由使用者自配。
如需本公司配线需另收费。
2、接触电压、接触电位差测试接触电压的测量接线图如下图5所示。
可按下述步骤进行测试。
图5 接触电压测量接线图在离接地装置较远处打一个地桩作为电流极，该电流极离接地装置边缘的距离仍取为接地装置最大对角线长度D的4倍以上。
用导线将仪器面板的C 端子与电流极可靠连接。
再用导线将仪器的E 端子接至被试设备的架构。
仪器的P1 端子接至设备架构上的Pa 点，Pa 距地面高度为1.8 米。
仪器的P2 端子接至模拟脚的电极Pb,该电极可采用包裹湿布的直径为20cm 的金属圆盘，并压上重物。
电极中心距设备边缘距离为1 米。
仪器P1 与P2 端子间并联等效人体电阻Rm，一般取Rm=1.5KΩ.检测接线无误后，接通仪器电源，选择执行“接地阻抗测量”，再设置好测试电流，仪器开始测量，测量完毕，可从液晶屏上读取到阻抗值Z。
最后根据下式计算出接触电压UjUj=Z * Is式中Is 为被测接地装置内系统单相接地故障电流。
上述测量中，若仪器电压输入端不并联等效人体电阻Rm，则所得结果为接触电位差。
3、跨步电压、跨步电位差测试跨步电压的测量接线图如图6所示。
可按下述步骤进行测试。
图6 跨步电压测量接线图在离接地装置较远处打一个地桩作为电流极，该电流极离接地装置边缘的距离仍取为接地装置最大对角线长度D的4倍以上。
用导线将仪器面板的C 端子与电流极可靠连接。
MEDW-5A 大型地网接地电阻测验仪
MOENMEDW-5A大型地网接地电阻测试仪产品操作手册前言一、衷心感谢您使用本公司的产品，您因此将获得本公司全面的技术支持和服务保障。
二、本使用说明书适用于MEDW-5A大型地网接地电阻测试仪。
三、当您在使用本产品前，请仔细阅读本使用说明书，并妥善保存以备查考。
四、请严格按说明书要求步骤操作，使用不当可能危及人身安全。
五、在阅读本说明书或仪器使用过程中如有疑惑，可向我公司咨询。
使用安全措施1、使用本仪器前一定要认真阅读本手册。
2、测试人员应具备一般电气设备或仪器的使用常识。
3、测试人员必须完全严格遵守安全操作规程，必须完全了解高压测试线路，及仪器操作要点。
4、非从事测试人员必须远离高压测试区，测试区必须用栅栏或绳索、警视牌等清楚表示出来。
5、本仪器只能在停电的设备上使用；必须保证仪器和被试设备的接地端可靠接在地网上。
6、保险管损坏时，必须确保更换同样规格的保险管。
7、仪器出现故障时，关闭电源开关，等待一分钟之后再检查。
8、仪器应避免剧烈振动。
10、对仪器的维修、护理和调整应由专业人员进行。
免责申明：本公司拥有不需要任何声明即可对本产品之软件、硬件及使用手册修改的权利。
在编制本手册过程中已经力求内容的正确与完整，但并不保证本说明书没有任何错误或漏失，敬请谅解！目录一、仪器概述 (1)二、性能特点 (1)三、技术指标 (2)四、仪器原理 (3)五、面板介绍 (4)六、仪器测试接线图 (5)七、操作步骤 (6)7.1操作步骤 (6)7.2操作说明 (6)7.3地网电阻测试 (7)7.4接地电阻测试 (10)7.5跨步电压测试（E型） (13)7.6测试过程中仪器自诊说明 (15)八、测量接地导通 (15)九、测量土壤电阻率 (16)十、夹角法测量地网电阻 (16)十一、测量地表电位梯度 (17)十二、测量接触电压和接触电位差 (18)十三、测量跨步电压和跨步电位差 (19)十四、注意事项 (20)十五、仪器的装箱清单 (20)一、仪器概述目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。
接地电阻测试仪使用方法讲解
接地电阻测试仪使用方法讲解接地电阻测试仪是一种用于测试电气设备接地电阻的仪器。
在工业生产和电力运输等领域，使用地下接地电阻测试仪判断设备的接地情况，能够及时发现问题，避免电击等安全事故的发生。
下面将对接地电阻测试仪的使用方法进行详细讲解。
一、准备工作1.清理测试环境：确保测试环境干净整洁，无杂草和堆积的物体等，以确保测试结果的准确性。
2.确认测试对象：根据需要测试的设备，选择相应的测试电极和线材，并确认测试对象是否有外接设备，以便于调整测试方案。
二、测试步骤1.连接测试线材：将测试仪的测试线材与测试电极连接，分别连接到测试仪的线路输出端和测试对象接地端。
2.设置仪器参数：根据需要测试的接地电阻范围，在测试仪上设置相应的测量范围。
同时，根据实际情况选择不同的测试方式（如两线法、三线法或四线法）。
3.测试准备：将测试电极插入地下土壤中，确保其与地下接地电极充分接触，在测试前进行预先高低电流测试，以检验测试线路是否可靠。
4.进行测试：通过测试仪上的操作按钮触发测试，仪器会自动测量和记录接地电阻值，并显示在仪器的显示屏上。
三、注意事项1.在测试过程中，必须确保仪器及测试线路安全可靠，避免因线路短路或高压等原因引发危险。
2.避免测试电极与外部金属结构接触，以免干扰测试结果。
3.在进行测试前，检查测试仪是否正常工作，以及测试线路是否连通可靠。
4.测试过程中应将测试电流设定为合理范围内，避免过大电流造成伤害或设备损坏。
5.测试完成后，及时清理测试仪器和线材，并妥善保养，以延长使用寿命。
四、测试结果的分析和处理1.根据测试仪器的显示结果，可直接判断被测设备的接地电阻是否在规定范围内。
通常情况下，接地电阻应符合国家或行业标准要求。
2.若测试结果超出规定范围，应及时排查故障原因，并采取相应措施进行处理。
可以通过检查接地线路的连接是否松脱、接地电极的腐蚀情况等方式来解决问题。
综上所述，接地电阻测试仪的使用方法可简单归纳为准备工作、测试步骤、注意事项和测试结果分析和处理等四个方面。
关于接地电阻测试仪的作用及测量步骤介绍
关于接地电阻测试仪的作用及测量步骤介绍一、作用在电气设备的使用过程中，接地电阻是十分重要的一个参数。
接地电阻大小直接影响着设备的安全性和绝缘性。
因此，在使用电气设备前对其接地电阻进行测试是非常必要的。
而接地电阻测试仪就是专门用于进行接地电阻测试的工具。
接地电阻测试仪可以测量各种类型电气设备的接地电阻。
它可以用于测量直流接地电阻、交流接地电阻和阻抗。
接地电阻测试仪在电气设备的安全检测中也扮演着重要的角色。
它可以测试一些易受损的地区，例如变电站、送电设施和建筑物等。
通过对这些设备的接地电阻测试，可以保障设备的正常工作，防止潜在的安全隐患。
二、测量步骤接地电阻测试仪的使用很简单，只需要按照以下步骤操作即可：1. 测量前准备接地电阻测试仪需要使用接地电极进行测试，同时由于存在较高的电压，因此使用时一定要注意安全。
接地电极应当与被测试设备处于同一电位，以避免测量误差。
2. 连接电路将接地电阻测试仪连接到地网和设备上，使用测试仪自带的线材连接各自的电路。
注意，接线必须牢固可靠，不得出现松动。
3. 测量当联通电路后，即可开始测量。
按下测试仪上的测试键，等待其进行测量，测量时间一般在几秒钟到几分钟之间。
测试完成后，记录测试数据和测量时间。
4. 解释测试结果测试完成后，要根据测试结果判断被测试设备的安全性。
一般情况下，测试结果应当符合国家相关规定的标准值。
如果测试结果超出标准值范围，就应当认真核查接线设备，找出问题所在，并对其进行改进。
三、结论接地电阻测试仪是现代电气设备测试中不可或缺的工具，通过测试，可以保证设备的安全可靠运行。
虽然测试方式简单，但是在测试过程中必须注意安全，尤其是要保证接线牢固可靠，测试仪器使用人员需要熟练掌握测试步骤和注意事项，才能顺利完成测试任务。
CT5200大地网接地电阻测试仪使用说明书
CT5200大地网接地电阻测试仪产品说明书杭州高电科技有限公司前言衷心感谢您选用本公司的产品，您因此将获得本公司全面的技术支持和服务。
使用本仪器之前，请您详细地阅读使用说明书，为了让您尽快熟练地操作本仪器，我们随机配备了内容详细的使用说明书，这会有助于您更好的使用该产品。
从中您可以获取有关产品介绍、使用方法、仪器性能以及安全注意事项等各方面的知识。
在编写本说明书时，我们非常小心和严谨，并认为说明书中所提供的信息是正确可靠的，然而难免会有错误和疏漏之处，请您多加包涵并热切欢迎您的指正。
我们的宗旨是不断地改进和完善公司的产品，同时我们保留对仪器使用功能进行改进和升级的权力，如果您发现仪器在使用过程中其功能与说明书介绍的不完全一致，请以仪器的实际功能为准。
在产品的使用过程中发现有什么问题，请与我们及时联系！我们将尽力提供完善的技术支持！目录一、仪器用途 (4)二、主要技术指标 (4)三、仪器性能特点 (4)四、注意事项 (5)五、面板说明 (6)六、菜单操作 (7)1、主菜单 (7)2、“测试模式”菜单 (7)3、“历史记录”菜单 (9)4、“系统设置”菜单 (10)5、“帮助”菜单 (10)七、测量接线 (10)1、接地阻抗测量 (10)2、接地导通测量 (11)3、土壤电阻率测量 (12)八、常见故障及排除 (13)九、仪器成套性 (13)十、售后服务 (13)一、仪器用途本仪器是测量接地装置特性参数的专用仪器。
仪器采用新型变频交流电源，异频抗干扰技术，并采用32位ARM处理器控制和信号处理等，能在变电站强干扰环境下准确测量。
测量结果由大屏幕液晶显示，自带微型打印机及U盘存贮等。
主要具有以下功能:1、测量接地装置接地阻抗或电阻。
2、测量接地装置之间的导通阻抗或电阻。
3、测量土壤电阻率。
二、主要技术指标1、接地阻抗测量范围:0～5000Ω,分辨率:0.001mΩ2、测量准确度:±(读数×1%±0.01Ω)3、接线方式:标准四极法4、自动测量5、试验频率：单频40Hz,45Hz,47.5Hz,50Hz,52.5Hz,55Hz,60Hz,65Hz双频45/55Hz,55/65Hz,47.5/52.5Hz,40/60Hz精度：±0.01Hz6、电流输出:1.0～5.0A，1A步进7、最大输出电压：400V8、主要保护:接地保护、误接380V等保护、声光报警等功能9、测量线要求: 电流线铜芯截面积≥1.5mm2 电压线铜芯截面积≥1.0mm210、工作电源:180V～270VAC/10A，50Hz±1%11、数据存储:存储100组测量数据12、通讯接口:标准RS-232接口/USB接口13、工作环境:温度-10～50℃湿度<90%14、仪器重量:21kg(不含线缆)15、体积:长41cm×宽33cm×高26cm三、仪器性能特点1、符合规程要求仪器符合《JJG 984-2004接地导通电阻测试仪检定规程》和《DL/T 475-2006接地装置特性参数测量导则》，适用于发电厂、变电站、配电站、建筑物等在建或运行接地系统的测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地网接地电阻测试仪就找上海大帆电气设备有限公司地网接地电阻测试仪系列产品可分为：1、DF9000大型地网变频大电流接地特性测量系统：系统输出功率大（2-20 KW），电压高（0-1000V），输出电流大（0-50A）。
精确测量接地阻抗，接地电阻，接地电抗，接触电压，跨步电位差，场区地表电位梯度，接触电压，接触电位差，跨步电压，转移电位，导通电阻，土壤电阻率等参数，可全面测量大型地网的各项特性参数，完全满足新版DL/T475-2006《接地装置特性参数测量导则》的要求。
2、DF910K大型地网变频大电流接地阻抗测量系统：系统输出功率大（0-10 KW），输出电压（0-1000V），输出电流（0-50A）。
精确测量接地阻抗，接地电阻，接触电位差，接地电抗，导通电阻，土壤电阻率等参数。
3、DF902K变频抗干扰接地阻抗测量仪：系统输出功率2kW，输出电压（0-200-400V）.测试输出电流（0-10A）。
精确测量接地阻抗，接地电阻，接地电抗，导通电阻，土壤电阻率等参数。
可满常规接地网的测量。
DF9000变频大电流多功能地网接地特性测量系统一、概述DF9000变频大电流多功能地网接地特性测量系统是上海大帆电气有限公司和上海交通大学联合研制的最新成果，我国的电力基本建设发展很快，随着系统额定电压等级的提高，高电压、大容量的变电所日益增多,出现了许多大型、超大型的接地网。
接地网的工作状况直接关系到人身安全、电力设备和电力系统的安全运行。
科学合理地测试接地网的各种特性参数，准确评估接地网的安全状态，对确保电力系统的安全可靠运行和变电站工作人员的人身安全具有十分重要的意义。
之前受测试设备技术水平的限制，对于接地网的测试往往仅局限于测量接地电阻的大小。
实际上对于大型地网，“接地电阻”呈现出较明显的“复数阻抗”性质，即包含电阻分量、电抗分量，所以应当采用“接地阻抗”的概念取代“接地电阻”。
另外，接地阻抗也不是判断接地网是否安全为唯一指标。
如在高土壤电阻率地区，欲降低变电所地网的接地阻抗值，不仅十分困难，而且往往很不经济、也很不合理。
而在低土壤电阻率地区，即使地网的接地阻抗值达到了电力行业标准DL/T621-1997“交流电气装置的接地”规定的要求，DF9000变频大电流多功能地网接地特性测量系统通过对接地网注入一个异于工频的电流，有效地避免了50Hz及其它干扰信号引起的测量误差，可精确、经济、安全的测量接地网接地阻抗，接触电压，跨步电压，场区地表电位梯度等参数，同时使得测量过程变得方便而安全。
DF9000变频大电流多功能地网接地特性测量系统主要包括：大功率变频信号源、耦合变压器、高精度多功能选频万用表、Rogowski线圈及其它附件等组成。
二、系统主要技术特点☆采用军用电子对抗数字滤波技术，抗干扰能力极强。
(关键性能)选频特性尖锐，通频带±0.3Hz。
实测200V的干扰在±1Hz偏频测量引起的误差低于0.1mV,干扰抑制能力达到万分之一以上,远胜于部分进口仪器百分之几的抗干扰能力,保证了测试精度。
系统还单独增加设计有50Hz陷波器，可完全滤除50Hz工频干扰。
☆系统输出功率大（2-20KW），电压高(0-1000V)，输出电流大（0-50A）彻底解决了同类设备输出功率和电压偏小，现场难以升流的问题。
目前的地网测量设备大多功率偏小，如较常见的设备输出为100V/5A （500W),150V/10A(1500W)。
由于输出功率和输出电压较小，现场大多难以产生足够的电流，实际远远无法达到设备标称的试验电流（如5A），很多情况下被测信号变得很小而难以准确测量。
本系统的大功率（5-20KW）信号源可保证产生足够大的回路电流，提高信噪比，可准确测量接触电压，跨步电压等微小量。
☆逐点步进精确选频测试，非误差较大的双点变频。
本系统采用40-70Hz步进1Hz多点变频测试，克服了双点变频法的局限性，从而可得接地系统的频率特性。
能明确发现和剔除因同频谐波干扰而产生的测量坏值，测量结果更加符合实际值。
部分仪器受技术限制，使用精度较低的简单LC滤波电路加简单软件处理，选择与工频偏差较远的双点变频（如40/60Hz）,其抗干扰效果、测量精度和数据可重复性有待验证，并可能受特定频率干扰信号的影响。
双点变频测量不是地网抗干扰测量的理想方法。
☆可准确测量接地阻抗，跨步电位差，接触电位差，土壤电阻率，场区地表电位分布，地网电流分布等参数。
☆同时测量指定频率下的电压、电流大小，及电压电流之间的相位差，自动计算出接地阻抗及其中电阻分量，电抗分量。
☆有独立的高精度选频电压表，内置人体模拟电阻，可方便的测量跨步电压，接触电压。
☆自动转换量程。
采用高级增益编程放大技术，保证了在高低量程范围的测量精度，无需手动换挡，简单方便。
☆各量程可分别进行校准，保证了精度。
☆可外接Rogowski线圈（罗氏线圈，柔性电流互感器），方便现场不断开导体测量电流。
并可自动识别多个不同量程的线圈。
☆高稳定度的变频源，纯正弦波输出，保证了测试结果的等效性，并有过压、过流和过热等保护功能。
☆大屏幕显示测试数据，一键鼠标式旋钮，傻瓜式操作。
☆可保存2000组以上数据，与计算机联机上传数据，方便分析处理。
带SD 数据存储卡，可很方便的下载数据。
☆内置可充电电池，可连续工作8小时以上。
三、系统总体参数⏹电源电压：AC220V或380V，50Hz⏹输出功率：10KW（2KW～20KW可选，可定制）⏹输出电压：0～600V或1000V（可定制）⏹测试输出电流：0～50A⏹频率调节范围：45～65Hz⏹步进频率：1Hz⏹抗干扰能力：通频带±0.3Hz，衰减>80dB/Hz⏹测量范围：0.001～1000Ω⏹分辩率：1mΩ⏹测量精度：1.0级⏹使用环境温度：-20℃～+50℃DF910K大型地网变频大电流接地阻抗测量系统产品概述：DF-910K变频大电流多功能接地阻抗测量系统由：DF910K变频接地阻抗测量仪，隔离变压器，和导通测量仪及其他附件组成。
主要功能：精确测量接地阻抗、接地电阻，接地电抗，导通电阻和土壤电阻率。
该系统采用当前最先进的数字滤波选频测量技术，具有超强的抗干扰能力，彻底消除了由工频感应、零序电流、谐波和杂散信号的干扰给测量带来的误差；输出纯正弦波大功率信号做为测试电源，输出功率达10KW，双点或多频点采集数据，特别适用于地网接地阻抗的测量。
该系统测量数据精确稳定，抗干扰能力强，数据可重复性好,处于国内领先水平。
技术特点：☆采用军用电子对抗数字滤波技术，抗干扰能力极强。
(关键性能)选频特性尖锐，通频带±0.5Hz。
实测 200V的干扰在±1Hz下测量引起的误差低于 0.1mV,干扰抑制能力达到百万分之一以上,远胜于部分进口仪器百分之几的抗干扰能力,保证了测量精度，测量数据可重复。
☆可多点精确选频测试由于采用了具有超强抗干扰能力的数字滤波技术，设备可采用与工频很接近的多点频率进行测量，如（47,49,51,53Hz等）。
如采用与工频偏差较远的双点变频（如 40，60Hz，30Hz，120Hz等）,其测试结果与工频测试结果的等效性有待研究。
☆系统输出功率 10KW，电压 0-1000V，电流 0-20A，对于测量各种大小地网可保证现场能产生足够的测试电流。
我们知道，回路电流等于电压除以电阻。
为了保证产生足够的电流，设备必须能提供足够高的电压和功率。
如设备额定输出为5A，100V，总功率 500W，在大多现场测量时是远远达不到5A电流值的，有时甚至只能产生数百毫安电流。
对于大型地网强干扰的环境下，这样小的测试电流根本无法保证测量的准确性。
本设备输出电压高（1000V），功率大（10KW），可保证现场产生足够的电流，保证测量结果的准确性和可重复性。
☆功能多，可测量接地阻抗，接地电阻，电抗，土壤电阻率。
☆各量程可分别进行校准，保证了精度。
☆高稳定度的变频源，纯正弦波输出，保证了测试结果的等效性，并有过压、过流和过热等保护功能。
☆系统自动转换量程。
采用高级增益编程放大技术，保证了在高低量程范围的测量精度，无需手动换挡，简单方便。
☆大屏幕显示测试数据，傻瓜式操作。
☆可保存 2000组以上数据，与计算机联机上传数据，方便分析处理系统参数：电源电压：AC220V或 380V，50Hz输出功率：标配 10KW（5KW～20KW可选）输出电压：标配 0～400～800V（0～1000V可选）测试输出电流：标配 0～25A（0～60A可选）频率调节范围：45～65Hz多频点可选抗干扰能力：通频带±0.3Hz，衰减>80dB/Hz；测量范围：0.001～1000Ω分辩率：1mΩ测量精度：1.0级使用环境温度：-20℃～+50℃DF902K变频抗干扰接地阻抗测量仪产品概述：DF-902K变频抗干扰地网接地阻抗测量仪主要功能：精确测量接地阻抗、接地电阻，接地电抗，土壤电阻率。
该设备采用当前最先进的数字滤波选频测量技术，具有超强的抗干扰能力，彻底消除了由工频感应、零序电流、谐波和杂散信号的干扰给测量带来的误差；输出纯正弦波大功率信号做为测试电源，输出功率达 2KW，双点或多频点采集数据，特别适用于地网接地阻抗的测量。
该系统测量数据精确稳定，抗干扰能力强，数据可重复性好，处于国内领先水平！技术特点：☆采用军用电子对抗数字滤波技术，抗干扰能力极强。
(关键性能)选频特性尖锐，通频带±0.5Hz。
实测 200V的干扰在±1Hz下测量引起的误差低于 0.1mV, 干扰抑制能力达到百万分之一以上,远胜于部分进口仪器百分之几的抗干扰能力,保证了测量精度，测量数据可重复。
☆可多点精确选频测试由于采用了具有超强抗干扰能力的数字滤波技术，设备可采用与工频很接近的多点频率进行测量，如（47,49,51,53Hz等）。
如采用与工频偏差较远的双点变频（如 40/60Hz，30Hz，120Hz等）,其测试结果与工频测试结果的等效性有待研究。
☆功能多，可测量接地阻抗，接地电阻，电抗，土壤电阻率。
☆系统输出功率 2KW，电压 0-400V，电流 0-5A，对于一般的中小型地网可保证现场能产生足够的测试电流。
☆系统自动转换量程。
采用高级增益编程放大技术，保证了在高低量程范围的测量精度，无需手动换挡，简单方便。
☆各量程可分别进行校准，保证了精度。
☆高稳定度的变频源，纯正弦波输出，保证了测试结果的等效性，并有过压、过流和过热等保护功能。
☆大屏幕显示测试数据，傻瓜式操作。
☆可保存 2000组以上数据，与计算机联机上传数据，方便分析处理系统参数：电源电压：AC220V输出功率：2KW输出电压：0～200V～400V测试输出电流：最大 10A（200V）或 5A（400V）测量频率：45～65Hz多点频率可选抗干扰能力：通频带±0.5Hz，衰减>80dB/Hz；波形畸变率：≤1%测量范围：0.001～1000Ω分辩率：1mΩ测量精度：1.0级使用环境温度：-20℃～+50℃。
