提速道岔电路故障处理基本方法
S700K道岔故障处理程序
附件22S700K提速道岔故障处理程序一、S700K提速道岔基本原理(一)有关继电器的作用于与原理1、 DBQ：断相保护器a、作用：在道岔正常转换时检查三相交流电动机的正常工作，在道岔转换到底时使动作电路复原。
道岔正常转换时，DBQ内的发光二极管点稳定灯，道岔转换结束时二极管灭灯。
b、技术标准：额定输入电压三相380v,50HZ；正常输出电压DC 16-18V;断相输出电压≦DC0.5。
c、DBQ故障的判断：当故障时，操作道岔时DBQ内的发光二极管灭灯或是DBQ内的发光二极管能点亮，但1、2端子间无直流电压输出。
2 、1QDJ：一切断继电器作用：用于多机牵引的尖轨部分所有转辙机全部开始转换和全部转换到底的监督，以及本台转辙机1DQJ自闭电路的切断。
平时QDJ一直处于吸起状态。
当任一牵引点开始转换时，通过分BHJ的前接点切断QDJ的自闭电路，这是QDJ通过自身缓放电路保持吸起。
当所有牵引点都开始转换时（ZBHJ吸起），通过1--2线圈QDJ继续保持吸起，同时经过3--4线圈自闭吸起；当所有牵引点都转换到底时，通过1--2线圈保持吸起，因此QDJ 在道岔的转换过程中始终保持在吸起状态。
由下图可知，当任一牵引点因故不能转换时QDJ失磁落下，切断了1DQJ的自闭电路。
2QDJ的原理同1QDJ，而2QDJ作用用于心轨部分所有转辙机全部开始转换和全部转换到底的监督，以及本台转辙机1DQJ自闭电路的切断。
3、ZBHJ：一总断相保护继电器作用：用于多机牵引的所有转辙机全部开始转换和全部转换到底的监督。
当所有牵引点都开始转换时ZBHJ励磁吸起，当所有牵引点转换到底时ZBHJ落下。
1ZBHJ和2ZBHJ的作用相同，只是1ZBHJ 监督的是尖轨部分的转辙机的动作情况而2ZBHJ监督的是心轨部分的转辙机的动作情况。
4、保护电路的动作程序：当尖轨（或心轨）部分的牵引点都转动时（各牵引点BHJ 刚动作），使1QDJ缓放，待所有牵引点的BHJ都吸起后，一方面使得ZBHJ吸起并自闭，ZBHJ吸起后使QDJ通过1--2线圈继续保持吸起并自闭。
浅谈S700K提速道岔故障分析与处理
浅谈S700K提速道岔故障分析与处理浅谈S700K提速道岔故障分析与处理西安铁路局安康电务段黄智达翟…………舫襄渝二线开通后.管内新设备,新技术大量投入使用,S700K提速道岔是新设备其中之一.在运用过程中,由于现场信号工缺乏对该新设备维护经验.出现故障不能立即处理.给铁路运输安全带来影响,因此迫切需要提高维护人员故障分析处理能力.现对S700K提速道岔故障进行分析,供大家借鉴.1提速道岔控制电路原理提速道岔电路主要分为三个部分.即室内控制电路,道岔动作电路,道岔表示电路.1.1提速道岔室内控制电路(如图1—1所示)当进路式或单独操作道岔时,首先1DQJ(3-4)线圈励磁,1DQJ吸起后,1DQJF吸起,同时接通TJ的励磁电路.由1DQJ及1DQJF的前接点接通2DQJF的转极电路.当2DQJ转极后,根据1DQJ,1DQJF及2DQJ的接点条件向外送电.1.2道岔动作电路翰1一I西铁科技0[2/2olll当道岔1DQJ及1DQJF吸起.且2DQJ转极后.室内三相交流电源经过断相保护器及1DQJ,1DQJF 的前接点,2DQJ前接点(或后接点),由X1,X2,X5(或X1,X3,X4)向室外转辙机的三相电动机送电, 使电机开始转换.如图1—2所示.1.3道岔表示电路当道岔动作到位,1DQJ和1DQJF继电器落下.通过1DQJ, IDQJF的后接点及2DQJ前接点(或后接点)(DBJ检查2DQJ的前接点,FBJ检查2DQJ的后接点),接通表示继电器电路.该电路中表示继电器与整流堆属并联关系.如图l一3所示.2提速道岔电路故障分析2.1室内控制电路及动作电路故障分析三相交流电动转辙机动作电路由三级控制电路构成,因此它的故障也应按三级控制电路去分别查找.第一级控制电路的故障是1DQJ励磁电路故障,现象是扳动道岔时.道岔原表示灯照常点亮不灭灯.说明1DQJ未励磁.浅谈S700K提速道岔故障分析与处理'-………………●盈l_2lD叮ZD口I.1D口耶2明了X2^_c卜_一+Ⅲ++ll3IS4lSI5l2l口JZ卸LJ………"a.Q,zsw厂,nBa6D?0 rZ2ElI1[]I—舞Il12I2X5.44}1Z—一-o伯丑l,+4l42li0yI41Dq丁w-.O———:l—i一2一ll'…3536f2lIl口q邛2X3C+.+TVvvvr…v-23244545Il2l室内蛆台架iSTⅡ口辩辅密植器电缆: l图1-3第二级控制电路故障是2DQJ不能正常励磁转极.现象是人工操纵道岔时.控制台的道岔表示灯灭灯,待停止操纵,该表示灯又点亮, 说明1DQJ曾励磁,而2DQJ未转极.第三级是1DQJ不自闭,现象是扳动道岔时表示灯灭,道岔依然不能启动,这时应观察是BHJ是否吸起,1DQJ是否自闭.(1)如BHJ根本未吸起,应检查组合侧面380V三相交流动作电源是否正常.也有可能DBQ不良.(2)如送至分线盘三相电源正常,说明室内电路正常,故障点应该在室外.[二垂至回西镁科技(3)如BHJ吸起后又落下,说明室外三相负载电路良好,重点应观察BHJ与1DQJ落下先后顺序. 若1DQJ先落下,而BHJ后落下, 则说明1DQJ自闭电路未构成.查找1DQJ自闭电路.2.2表示电路故障分析由于三相交流电动转辙机是每一台转辙机设置一套表示电路, 所以要首先确认是哪一台转辙机的表示电路故障,然后再向下查找.可到提速道岔组合看道岔位置表示.无表示的那台就是故障的. 若各台转辙机均有表示,一般为道岔组合中总表示继电器电路故障. 若转辙机组合中的表示继电器吸起,则为表示灯和表示灯电路故障.由于表示电路的电源控制和执行器件在室内,信号器件在室外,且信号器件是直流的,电源是交流的.所以可以通过测量分线盘端子的交,直流电压来区分故障点在室内还是在室外,以此来判断表示电路的故障性质及故障范围.(1)表示电路正常工作时,在分线盘端子X1,X2(反位X1,X3) 之间可测到57V的交流电压,22V 的直流电压.(2)当表示电源故障,分线盘X1,X2测不到电压时,可以测量电阻R1的电压.当测不到电压时是室内电源故障或断线故障.当R1 测到比较高交流电压时(大约100V),为外线混线故障.在室外转辙机端断开X4,分线盘X1,X2之间电压有明显提高.可以判断是X2,X4混线,否则为X1,X2混线.(3)当X1外线断线时,在分线盘端子X1,X2之间测到的是输出空载电压,大约为交流110V,无直流成分.(4)当X2外线断线时,在分线盘X1,X2之间测到是电阻R1与DBJ串联在表示变压器Ⅱ次侧后电阻R1的分压,大约为交流60V,无直流成分.(5)当X4外线断线时,在分线盘Xl,X2之间测到电阻R1,R2与二极管Z串联在变压器Ⅱ次侧后R2与二极管Z的分压.交流为电压65V,直流大约为35V.(6)当X1,X4外线混线时,电路结构没有变化.表示电路依然能正常工作,X1,X2依然可测到57V 的交流电压和22V的直流电压.综上所诉,通过对分线盘X1,X2端子交直流电压的测试.可以完成对表示电路故障性质,范围的快速判断.3提速道岔常见故障案例3.1室内常见故障案例故障1:1DQJ不励磁.3.1.1故障现象:操纵该道岔时控制台的原位表示灯不灭灯.处理方法:从单操和进路操两种方式来进一步缩小故障点.3.1.2故障2:2DQJ不转极的故障. 故障现象:当人工操纵道岔时,控制台的道岔表示灯灭灯,待停止操纵.1DQJ失磁落下后表示灯又点亮.原因分析:(1)2DQJ线圈断线和插接不良.(2)1DQJF的接点接触不良,或继电器插接不良.(3)各元件间的连线断线.3.1.3故障3:1DQJ不能正常自闭.故障现象:当人转换道岔时,已使室内外的道岔转换设备的位浅谈S700K提速道岔故障分析与处理置不一致了.所以控制台上该道岔的表示灯灭灯.不经人工向回转换,使室内外的道岔转换设备一致,表示灯是不会点亮的.原因分析:(1)三相交流动作电源故障.包括三相交流电源屏停止供电.三相交流电源断相,组合侧面熔断器烧毁.(2)断相保护器DBQ故障.包括DBQ的传感线圈断线.断相保护器DBQ输出直流电压低.无直流电压输出.(3)保护继电器BHJ故障.包括Bm线圈断线以及BHJ接点接触不良.(4)1DQJ的1—2自闭线圈断线故障.(5)时间继电器TJ的后接点接触不良.(6)器材间的连接线断线.3.1.4故障4:室内电源或断线故障.故障现象:在分线盘X1,X2端子,电阻R1两端都测不到交流电压.处理方法:首先测量表示继电器有无交流电压(大约110V).如没有交流电压,为电源故障,可依次检查电源,断路器,变压器及连线;如有交流电压,为室内断线故障,可依次检查电阻Rl,2DQJ,1DQJF,1DQJ接点及连线.3.1.5故障5:三相交流动作电源供电故障.处理方法:应把万用表置交流500V挡,测量断相保护器DBQ的11,31,51端子上有没有380V交流电压.如果有380V交流电压则为供电正常.若是三相交流动作电源供电故障.可查找是否是三相交西铁_科按0[2/2011I流电源屏停止供电.三相交流电源断相或组合侧面熔断器烧毁. 3.1.6故障6:断相保护器DBQ故障.故障现象:如转换道岔时保护继电器BHJ不励磁吸起.排除了电源供电故障和室外设备故障,就是断相保护器DBQ故障.原因分析:(1)断相保护器DBQ的传感线圈断线.可通过测量断相保护器DBQ的21,41,61之间有无交流380V的电压来确认.(2)断相保护器DBQ输出直流电压低,无直流电压输出.可在办理进路时测量断相保护器DBQ 的1,2端子之间的直流电压来确认.处理方法:更换断相保护器DBQ.3.2室外常见故障案例3-2.1故障1:1DQj不能正常自闭. 原因分析:(1)室外电缆断线或接线端子的松动.(2)安全接点(遮断开关)K被打开或因故被震开.(3)速动开关的动作接点接触不良.(4)室外电缆混线故障.3.2.2故障2:动作电路的室外断线故障.处理方法:首先测量分线盘端子上的电压.确认哪一条外线断线.然后再距该转辙机最近的电缆盒内测量已确认外线断线的端子与x2(道岔的定位)或X3(道岔在反位)之间有无大约57V的交流电压,22V的直流电压.如有,电压故障点在该电缆盒端子与相对应的分线盘端子之间;如没有,电压故浅谈S7o0K提速道岔故障分析与处理障点在该电缆盒端子与电动机相对应的端子之间,或电动机线圈断线.用这一种测量办法查找出有电压与无电压的I临界点就是故障点.3.2.3故障3:动作电路的室外混线故障.处理方法:在查找动作电路的室外电缆混线故障时,不要认为表示继电器经过的芯线混线时表示继电器都能可靠失磁落下,而放弃对其芯线的查找.道岔在定位时X1与X4,在反位时X1与X5发生混线故障时.表示继电器不仅不会失磁落下,反而吸合的更可靠.所以查找时这些因素都要考虑.3.2.4故障4:室外X1,X2或X2,X4发生混线故障.处理方法:首先在电动转辙机处断开X4.区分是X1,X2还是X2,X4混线故障.断开X4,分线盘X1,X2端子之间若能测到交流电压,即为X2,X4混线故障,否则为X1,X2混线故障.然后依次断开各电缆盒的X2端子.测量分线盘X1,X2端子的交流电压.以确定混线故障点.3.2.5故障5:发生室外X1,X4混线故障.故障现象:发生室外X1,X4(反位时X1,X5)混线故障时,不影响表示电路的正常工作,分线盘X1,X2端子上的交,直流电压与正常电压没有明显变化,但是转换道岔时要烧动作电源熔断器.当道岔表示正常,转换道岔时烧动作电压的熔断器时.首先要想到X1,X4 (反位时X1,X5)室外混线.3.2.6故障6:室外X1断线故障.故障现象:在分线盘端子X1,X2之间测量到表示变压器BB的输出空载电压大约为交流110V. 无直流成分可以认定是室外X1断线故障.原因分析:由于Xl的外线由分线盘端子经过有关箱盒端子直接引到电动转辙机,所以室外X1 断线故障原因仅是电缆芯线断线, 接线端子松动.处理方法:打开离转辙机最近的电缆盒测量X1,X2电压.如果测量到有交流110V左右的电压,则故障点在电缆盒X1端子至电动转辙机插接件的1端子上;如果测不到电压,则故障在电缆盒端子1至分线盘X1端子之间.3-2_7故障7:室外X2断线故障. 故障现象:首先在分线盘x1,X2之间测到大约交流60V,无直流成分可认定为X2外线断线.原因分析:室外X2断线故障原因除了室外X1外线断线故障原因以外,还有电阻R2和Z的烧毁, 速动开关的表示接点断开的可能. 处理思路与Xl外线断线同理.3.2.8故障8:室外X4断线故障.故障现象:首先在分线盘X1,X2之间测到大约交流65V.直流电压大约35V可认定为X4外线断线故障.原因分析:室外X4外线断线,速动开关的动接点断开.处理思路与Xl外线断线同理.3-2.9故障9:安全接点因故发生震开.原因分析:摇把齿轮与摇把挡板之间的侧隙过大.处理方法:调节叉形接头与连杆的螺纹连接来改变长度.从而可以调至最小可能的侧隙.3.2_1O故障10:速动开关组接点断开.原因分析:[二酉铁科技(1)速动开关材质不良,造成接点接触不良;接点上有结冰或异物.(2)人为或因故使锁舌,锁闭块回缩.(3)表示杆缺口调整不良.(4)道岔清扫不良,道床有异物,尖轨与基本轨之间夹有异物.(5)尖轨爬行超限,轨距变化.(6)基本轨有肥边,顶铁过紧.(7)尖轨工作边直线长度超限:尖轨及心轨弯腰或拱背.3.2.11故障11:道岔转换不到底. 原因分析:如果两机均动作,主要是机械卡阻,牵引力过大.4S700K转辙设备维护中需加强的几个方面(1)S700K电动转辙机上道安装前.应按照标准化作业程序对机内进行细致的地检查调试.确保机内每个元器件完好无损,并安装牢固.电气特性符合标准,从源头上杜绝不合格器材上道使用.(2)熟悉S?00K电动转辙机安装标准,安装前要求工务部门按照线路几何尺寸将道岔整治到位,防止由于安装尺寸不标准问题引起机械故障,如检测杆与枕木相碰,造成道岔转换中途受阻.不能实现自由转换.(3)锁闭凸台处应定期涂油,特别是雨后及时涂油,防止缺油造成道岔不能转换或不能锁闭.(4)每月检修时应逐个检查紧固各部螺丝.防止螺丝松动造成道岔故障.(5)检修时注意道岔缺口的变化.防止调整不良造成道岔不能实现机内锁闭,锁舌无法弹出的现象.智能电源屏典型故障分析及处理措施西安铁路局西安电务器材厂李伟摘要:智能型铁路信号电源系统(以下简称智能电源屏)是信号设备的咽喉,属于铁路电务新型设备,大多数维护人员对其使用中出现的故障不能快速准确判断出原因, 危及了行车安全.现就西安电务器材厂和汉唐力源电源公司生产的PZXG系列电源屏为例,介绍智能电源屏原理及其特点,并对其典型故障进行剖析.关键词:智能电源屏故障处理随着我国铁路运输向高速,重载,信息化的方向发展,铁路信号对电源屏供电的电源质量和安全可靠性提出了更高要求.在这种情况下,智能化电源屏应运而生,它以模块化,智能化,综合化,网络化,适应性强等独特的优势.正逐渐替代传统的电源屏.如何对智能化电源屏进行科学的维护.如何尽快判断,处理电源设备发生的故障,缩短故障时间,是当前电务设备安全运用面临的问题.笔者通过这几年对PZXG系列电源屏现场维修和技术支持,就常见故障进行判断和剖析.1智能电源屏原理及其特点(6)加强巡视,注意观察道岔状态的变化.如尖轨与基本轨不密贴,尖轨吊板等情况,防止道岔摩擦力过大导致转换中途受阻,同时防止尖轨与基本轨间有异物造成智能屏包括主电路和监测电路,除连接部分外,两者互不影响. 主电路包括主回路和辅助回路,负载电流经过的是主回路,辅助回路控制主回路.以实现自动, 手动切换,防误操作等功能.根据站场对各种电源的需求.进行模块化的组合.模块分为交流模块,直流模块,25Hz模块等.以分散式稳压为例.需要稳压的模块置于稳压器后面,不需要稳压的模块则不经过稳压器直接使用不稳压电源进行供电.交流模块采用"1斗1"热机备份工作方式,一旦模块故障,自动切换到备用模块.保证系统的可靠性.直流模块采用N+I直流高频开关电源模块,功率因数高,自动并卡阻的情况发生.(7)检修中还应防止导向槽固定螺栓与导向槽没有间隙或拧得过紧的情况.(8)检修中认真观察机内各部西铁科技OI2/2011]联均流.具有零电压,零电流保护和软启动等功能.模块均具备无损伤热插拔功能.两路电源切换采用快速切换系统.保证了继电器电源,电码化电源和25HZ电源不问断供电.监测电路由采集电路一前置部分,下位机一采集机,上位机一监测机三个部分构成.智能电源屏具有准确显示监控系统参数,报警信息自动弹出, 自诊断,友好人机界面,易于扩展, 可靠性高,完善的人身触电及电气火灾防护等特点,已逐渐取代传统的分立式电源屏.2常见故障及处理方法件在转换中的变化,防止安全接点发生震开和速动开关组接点断开的现象.。

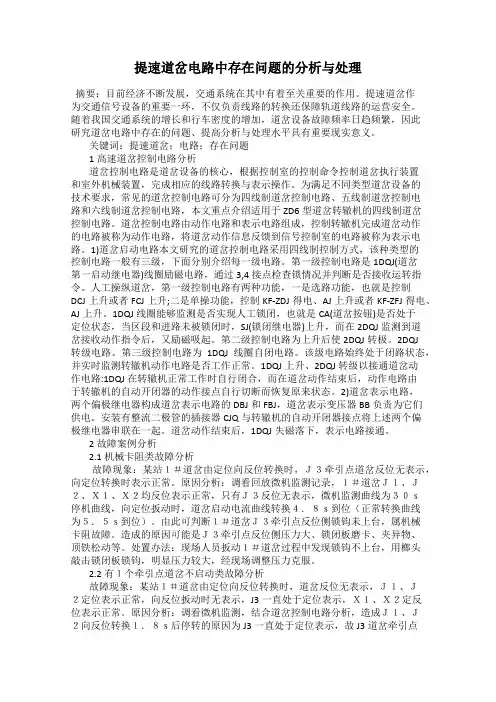

提速道岔电路中存在问题的分析与处理
提速道岔电路中存在问题的分析与处理摘要：目前经济不断发展，交通系统在其中有着至关重要的作用。
提速道岔作为交通信号设备的重要一环，不仅负责线路的转换还保障轨道线路的运营安全。
随着我国交通系统的增长和行车密度的增加，道岔设备故障频率日趋频繁，因此研究道岔电路中存在的问题、提高分析与处理水平具有重要现实意义。
关键词：提速道岔；电路；存在问题1高速道岔控制电路分析道岔控制电路是道岔设备的核心，根据控制室的控制命令控制道岔执行装置和室外机械装置，完成相应的线路转换与表示操作。
为满足不同类型道岔设备的技术要求，常见的道岔控制电路可分为四线制道岔控制电路、五线制道岔控制电路和六线制道岔控制电路，本文重点介绍适用于ZD6型道岔转辙机的四线制道岔控制电路。
道岔控制电路由动作电路和表示电路组成，控制转辙机完成道岔动作的电路被称为动作电路，将道岔动作信息反馈到信号控制室的电路被称为表示电路。
1)道岔启动电路本文研究的道岔控制电路采用四线制控制方式，该种类型的控制电路一般有三级，下面分别介绍每一级电路。
第一级控制电路是1DQJ(道岔第一启动继电器)线圈励磁电路，通过3,4接点检查锁情况并判断是否接收运转指令。
人工操纵道岔，第一级控制电路有两种功能，一是选路功能，也就是控制DCJ上升或者FCJ上升;二是单操功能，控制KF-ZDJ得电、AJ上升或者KF-ZFJ得电、AJ上升。
1DQJ线圈能够监测是否实现人工锁闭，也就是CA(道岔按钮)是否处于定位状态，当区段和进路未被锁闭时，SJ(锁闭继电器)上升，而在2DQJ监测到道岔接收动作指令后，又励磁吸起。
第二级控制电路为上升后使2DQJ转极。
2DQJ转级电路。
第三级控制电路为1DQJ线圈自闭电路。
该级电路始终处于闭路状态，并实时监测转辙机动作电路是否工作正常。
1DQJ上升、2DQJ转级以接通道岔动作电路:1DQJ在转辙机正常工作时自行闭合，而在道岔动作结束后，动作电路由于转辙机的自动开闭器的动作接点自行切断而恢复原来状态。
ZYJ-7提速道岔工作原理及故障处理简介知识讲解
(2)ZYJ7表示电路工作原理
表示电路接通电路
• ZYJ7道岔定位表示电路接通公式（1,3闭合）： DJZ220→RD4→BD1-7I1→BD1-7I2→DJF220.
• 直流通路：BD1-7II3→R1000Ω→1DQJ缓放 ↓→2DQJ131→2DQJ132→1DQJF↓→2DQJ111→2DQJ1 12→FX2→主机电缆盒2#→主机43→主机33→主机34→ 主机15→主机16→主机电缆盒7#→付机电缆盒7#→付机 43→付机33→付机34→付机15→付机16→付机电缆盒 3#→Z→R300→付机电缆盒1#→付机35→付机36→付机 电缆盒12#→主机电缆盒12#→主机36→主机35→电机 φ2→电机φ1→主机电缆盒1#→FX1→1DQJ缓放↓→BD17II4.
（2）、外锁闭装置的转换
两尖轨继续同时移动，原斥离 尖轨密贴并开始锁闭，原密贴 尖轨继续移动；
（3）、外锁闭装置的锁闭
原斥离尖轨锁闭完毕，原密贴 尖轨继续移动并到达规定位置， 外锁闭完成一个解锁、转换、锁 闭过程。
三、油路系统工作原理。
油路系统主要有油泵、油缸、
启动油缸、溢流阀、单向阀、 调节阀、滤油器、油管和油 箱组成
四、ZYJ7分动外锁闭提速道 岔病害整治技术要求
电务设备整治主要技术要求
1. 电液转辙机的最大额定转换力6000N、动作电流不大于2A。 2. 电液转辙机锁闭柱缺口两侧间隙为2.0mm±0.5mm，转换锁闭器检查柱缺 口两侧间隙为4.0mm±1.5mm。 3. 外锁闭道岔尖轨第一牵引点动程为160±3mm（芯轨117±3mm），锁闭 量不小于35mm，且两边锁闭量偏差不大于2mm；尖轨第二牵引点尖轨动程为 75±3mm（芯轨68±3mm），锁闭量不小于20mm，且两边锁闭量偏差不大 于2mm。转换设备的安装与道岔应成方正。 4. 设有外锁闭装置的尖轨、芯轨第一锁闭杆处的尖轨与基本轨间、芯轨与翼轨 间插入4mm厚、20mm宽的钢板时，道岔不得锁闭，且不得接通道岔表示电路。 5. 具有两个及其以上牵引点的分动外锁闭道岔，其尖轨竖切部分任意两牵引点 间，在尖轨与基本轨间插入10mm厚、20mm宽的钢板时，均不得接通道岔表 示电路。 6. 外锁闭道岔，在道岔尖轨、芯轨竖切段内各牵引点锁闭杆处的尖轨与基本轨 间插入2mm厚、20mm宽的钢板时，道岔应可靠锁闭，且能够接通道岔表示电 路。 7. 外锁闭道岔拉杆（板）与钢枕间隙不小于10mm。 8. 尖轨、芯轨与滑床板接触良好，连续4块中必须有3块接触。 9. 转辙机动作杆与弯头连结杆、锁闭杆成一直线。
高铁S700K提速道岔故障现象分析与处置
一、 S700K道岔驱动故障1、故障现象操动S70OK道岔，原表示不灭，道岔无反应。
2、处置方式(1)到控制台确认故障现象，操动道岔试验。
(2)检查道岔是否实行了单锁，如有，解锁道岔试验。
(3)到机械室检查相应道岔区段SJ是否落下，如果SJ继电器落下，使用直流24V档，查找SJ继电器落下的原因。
(4)操动道岔时，确认YCJ、DCJ(FCJ)是否已经吸起，如果没有吸起，使用直流24V档，查找YCJ、DCJ(FCJ)继电器不能励磁的原因。
(5)按黄金分割法，使用直流24V档，查找YCJ、DCJ(FCJ)继电器励磁电路断路的原因，试验正常后恢复道岔使用。
二、S700K道岔启动电路故障1、故障现象(1)操动S700K道岔，原表示不灭，道岔lDQJ无反应。
(2)操动S700K道岔，原表示灭，但原表示随即回来。
(3)操动S700K道岔，原表示灭，室外道岔不动，道岔无表示。
2、处置方式(1)到机械室确认故障现象，操动道岔试验。
(2)检查道岔lDQJ是否吸起，用直流24V档，查1DQJ继电器不能励磁的原因。
(3)检查道岔1DQJF是否吸起，用直流24V档，查lDQJF继电器不励磁的原因。
(4)检查道岔2DQJ是否转极，用直流24V档，查2DQJ继电器不能转极的原因。
(5)检查道岔QDJ是否在操岔时无故落下，查找其失磁的原因。
(6)检查道岔DKJ是否励磁，用直流24V档，查DKJ继电器不能励磁的原因。
(7)检查道岔DWJ是否励磁，用直流24V档，查DWJ继电器不能励磁的原因。
(8)检查道岔DBQ是否有24V直流电输出，观察并测试BHJ电压，如果不能吸起，使用直流24V档，查找BHJ继电器不能励磁的原因。
(9)分线盘测试故障道岔动作电压，没有三相电压输出，检查空气开关是否有电源输出。
(1O)在室外电缆盒测试三相电压，如果没有电压输出，查电缆故障；如果电压已到了电缆盒，测试电机三相电源是否齐全，检查断相点或更换电机，试验正常后恢复道岔使用。
ZYJ-7提速道岔工作原理及故障处理简介
外 锁 闭 装 置 示 意 图
二、外锁闭装置工作原理
工作过程分为解锁、转换、锁闭三个阶 段
（1）、外锁闭装置的解锁
锁闭杆移动，带动锁钩移动， 通过尖轨连接铁使斥离尖轨向 密贴方向移动；同时对于密贴 尖轨，锁闭杆凸台滑入锁钩缺 口，密贴尖轨解锁，两尖轨同 时移动。
（2）、外锁闭装置的转换
两尖轨继续同时移动，原斥离 尖轨密贴并开始锁闭，原密贴 尖轨继续移动；
(2)ZYJ7表示电路工作原理
表示电路接通电路
• ZYJ7道岔定位表示电路接通公式（1,3闭合）： DJZ220→RD4→BD1-7I1→BD1-7I2→DJF220. • 直流通路：BD1-7II3→R1000Ω→1DQJ缓放 ↓→2DQJ131→2DQJ132→1DQJF↓→2DQJ111→2DQJ1 12→FX2→主机电缆盒2#→主机43→主机33→主机34→ 主机15→主机16→主机电缆盒7#→付机电缆盒7#→付机 43→付机33→付机34→付机15→付机16→付机电缆盒 3#→Z→R300→付机电缆盒1#→付机35→付机36→付机 电缆盒12#→主机电缆盒12#→主机36→主机35→电机 φ2→电机φ1→主机电缆盒1#→FX1→1DQJ缓放↓→BD17II4. • 交流通路：BD1-7II3→R1000Ω→1DQJ缓放 ↓→2DQJ131→2DQJ132→DBJ4-1→FX4→主机电缆盒 4#→主机21→主机11→主机12→主机42→电机φ3→电机 φ1→主机电缆盒1#→FX1→1DQJ缓放↓→BD1-7II4.
• 当1DQJ励磁电路故障排除后，继续按压控制按钮，操作 道岔后道岔表示灯灭灯后（显示状态改变），恢复原状态 显示，说明2DQJ未转极，可能2DQJ转极电路故障。因为 2DQJ转极时，1DQJF和TJ同时工作，所以在判断2DQJ 转极电路时首先要判断IDQJF电路与TJ计时电路是否都正 常工作。（1）检查1DQJF电路仍然利用电压点测法进行 检查，此时1DQJ要保证在吸起状态。（2）TJ计时的检查 方法相同，值得注意的一点：TJ是缓吸继电器，所以此时 TJ仍在落下状态。（3）在确定1DQJF和TJ电路正常及组 合架侧面端子有24V电源的条件下，仍然利用电压法检查： 通过借用负电查找正电的思路,将负表笔连接侧面端子0610,正表笔点测2DQJ转极电路，仍以定位为例，负表笔接 负电，正表笔点测SJ11-12、DTR31-32、1DQJ3-4、 2DQJ141-142、侧面端子03-2、2DQJ1-2、1DQJF41-42， 若某一点无24VDC，则可判断该点断开。
提速道岔一般故障处理
提速道岔一般故障处理道岔一般故障处理当信号设备发生故障时，信号人员首先登记停用设备，且立即上报；经车站值班人员同意并签认后，应积极查明原因，排除故障，尽快恢复使用。
一、道岔机械故障处理1、道岔转不到底的故障现象和原因道岔转不到底的故障现象是操纵道岔后，控制台上的交流电流表一直可以测到动作电流，动作表示灯亮30秒后熄灭。
其故障原因主要是机械卡阻。
属室外设备故障。
其中：1）外界影响的原因有：道岔清扫不良、滑床有杂物。
岔尖与基本轨之间夹有异物。
2）工务设备的原因有：a）尖轨（或心轨）爬行超限；b）轨距变化。
不符合标准；c）尖轨工作边直线度超限；d）尖轨及心轨弯腰或拱背；e）基本轨有肥边、顶铁过紧、等等。
3）电务设备的原因有：a)电动转辙机（或密贴检查器）内部故障；b)道岔密贴调整不良；c)杆件不平行；d)杆件或其它机件卡阻。
2、造成道岔转换不到底的机械故障的几种现象及处理造成道岔转换不到底的机械故障有：1）道岔已转换到底，道岔已密贴，外锁闭设备已锁闭，表示杆卡缺口，室内无表示（转辙机内接点座的动接点无法打入静接点内）。
应立即检查工务轨距，轨道水平差有无变化，电务设备各杆件各部连接紧固螺丝是否松动。
如工务设备不良应及时与工务联系克服。
属电务设备问题应立即处理解决（按处理故障的相关规定执行）。
2）道岔不能解锁。
应检查外锁闭装置是否调整太紧，而造成转辙机带不动道岔，另外，还要检查工务滑床板有无吊板，从而造成外锁闭设备磨底轨。
3）道岔不能转换，即道岔动作到四开位置后就不再动作。
应检查工务设备是否有变化，轨面高度差是否超标，是否吊板，基本轨是否爬行造成杆件、外锁闭的卡阻。
尖轨与基本轨之间是否有异物；转辙机的摩擦转换力是否有变化（变小造成牵引力不够）。
转辙机内是否有异物造成卡阻。
查明原因后应立即处理。
4）道岔不能锁闭，即道岔转换到位后外锁闭装置不能锁闭或不能完全锁闭。
应立即检查外锁闭装置是否磨轨底，连接杆是否卡阻。
S700K提速道岔的故障处理
一、机械故障的诊断与处理机械故障的现象主要有：道岔尖轨未转换到位，电机空转；道岔尖轨已转换密贴，电机空转；道岔无表示卡缺口等。
造成故障的原因主要有各部螺栓松动、缺口调整不当、锁闭转换部位缺油卡阻、尖轨有异物卡阻、滑床板严重缺油或吊板等。
1．电动转辙机内故障诊断与处理（表1-5）表1-5 电动转辙机内故障诊断与处理2．外锁闭装置机械故障的诊断与处理（1）发生故障的原因分析提速道岔卡阻不时出现，板动几次故障就能恢复，故障原因极不好查找，严重干拢正常运输。
针对这一问题，反复到现场进行检查、试验，最终发现是锁钩在锁闭铁内旋转上升或下降时，易产生磨擦卡阻。
提速道岔在转换过程是靠提速道岔双机牵引或多机牵引同步完成，只要有一点旋转磨擦卡阻就能造成提速道岔转换不同步，越是不同步，通过尖轨反别卡阻越厉害，从而造成提速道岔转换不到位的故障发生。
通过分析，造成外锁闭机械卡阻的主要原因有以下几个几点。
①锁钩在锁闭铁内旋转上升或下降时，锁钩旋转动作到锁闭铁出口处产生2～5mm硬磨擦面形成一个线型出口，不利于锁钩在锁闭铁内旋转上升或下降，这是通过对多组提速道岔锁闭铁检查总结得来的，另外锁闭铁的锁闭斜面与锁闭框内平面成一个120°钝角，检修时所注的润滑油不能进入锁闭铁内，过早地被锁钩旋转动作硬磨擦掉了，以上因素是磨擦卡阻的内因。
②提速道岔在安装时，工务基本轨与尖轨间尺寸不合适产生的，平时工务基本轨与尖轨爬行、掉板、道岔不方正，所造成锁钩偏移；电务人员检修不到位，清扫注油不到位，锁钩底部、锁钩头部不清洁，油泥、沙粒过多；锁钩平时注油孔使注的油很少进入锁钩与锁轴之间，在工务基本轨与尖轨爬行、道岔不方正时，锁钩在锁轴上不能平滑移动，易造成锁钩偏移；这就是磨擦卡阻的外因。
（2）解决卡阻的主要途径解决卡阻故障，真正提高提速道岔质量保持动态达标，减少提速道岔设备故障是靠平时按照提速道岔技术标准及维修“平、顺、滑、洁、紧”等标准要求，加强工务配合，逐台整治道岔，才能取得动态达标良好的效果。
多机牵引提速道岔控制电路分析及故障处理
多机牵引提速道岔控制电路分析及故障处理发表时间：2018-11-12T14:04:11.573Z 来源：《防护工程》2018年第18期作者：李龑李浩[导读] 针对提速多机牵引道岔控制电路比较复杂，故障、隐患判断和处理较难的问题，本文以S700K五机牵引道岔为例，重点分析了电路工作原理李龑李浩中国铁路济南局集团有限公司设计所山东济南 250001摘要：针对提速多机牵引道岔控制电路比较复杂，故障、隐患判断和处理较难的问题，本文以S700K五机牵引道岔为例，重点分析了电路工作原理，并通过真实故障案例的分析，进一步指导提速道岔电路故障、隐患的分析和处理。
随着我国铁路的发展，既有线提速以及高速铁路的建设，提速道岔的使用越来越多，其重要性不言而喻。
由于提速道岔控制电路相对复杂，对故障和隐患的判断处理能力要求较高，而现场维护人员普遍掌握不够，一但发生故障，容易手忙脚乱，造成故障延时过长，严重影响运输秩序。
本文以通号院交流五机牵引提速道岔控制电路为例，主要对道岔控制电路动作时序进行分析说明，对于总保护继电器、切断继电器电路及各牵引点转辙机动作电路，本文不做详细说明。
1道岔控制电路分析1.1单动道岔控制电路以定位往反位动作为例，如图1所示。
联锁机输出操作指令，驱动YCJ和FCJ吸起，通过YCJ、DGJ前接点分别送KZ到TDD、TDF （J1）、TDF（X1）组合的1DQJ的3线圈，通过FCJ前接点、2DQJ定位吸起接点分别送KF电源到1DQJ的4线圈，使1DQJ励磁吸起；1DQJ吸起后，使2DQJ转极到反位打落状态，同时使J1和X1的1DQJF励磁，2DQJ转极后切断1DQJ的励磁电路，TDD组合1DQJ缓放落下，TDF（J1）、TDF（X1）组合1DQJ缓放； 1DQJ和1DQJF励磁、2DQJ转极后，道岔开始转换，使得BHJ励磁，沟通1DQJ自闭电路，道岔转换完成后，BHJ失磁落下，使得1DQJ和1DQJF落下。
提速道岔电路故障处理基本方法课件
十三,提速道岔室外X4/X5断线的 故障现象(1)
十三,关于提速道岔室外X4/X5断 线的分析及处理(2)
十四，当道岔定,反位无表示,又 操不动的处理方法(尝试)
• 定,反位各操作一次,并在操作后的相应表示 线位测量:
• X1,X2/X1,X3均有~110V时,X1断线;
• X1,X2有~75V/X1X3是~5.8V,为X4断线; X1,X2是~5.8V/X1X3有~75V,为X5断线;
• 电流表指示2A左右,维持20秒以上，应考虑密贴过紧等问 题？
三，提速道岔电路常态参考数值
• 道岔操向定位使用X1,X2和X5;两两相量 ~380V;
• 道岔操向反位使用X1,X4和X3;两两相量 ~380V;
• 构成道岔定位表示使用X1,X2和X4;X1对X2 有~60V,-22V电压；X4对X2有~60V,-22V。
一，处理道岔故道障的基本原则
• 道岔发生故障,不外乎操不动,没有表示,或既 不动作又没有表示;
• 处理道岔故障的基本原则是先动作，再表 示!即首先确认道岔动作了没有?只有明确道 岔动作正常时方可查找表示故障;
• 无论动作还是表示故障,必须通过分线盘测 试,确定故障性质,范围。
二，处理道岔故障时需要注意的 细节
机短路，电流~0mA时，已经越过故障点.
• 故障处理时没测到电压应降低档位,防止误判. • 反位类推.
十六,利用表示线参数处理动作电
路故障的小结
• X1室外断线:操向定位时X1,X2间~110V;操向反位 时X1,X3间~110V./XB箱1#对2#(3#)无电;
• X2室外断线:操向定位时X1,X2间~110V,道岔无表 示./可借此电源，以X1线为基线，沿X2动作线跑 电路，直到无压为止，即故障所在。
提速道岔故障分析及处理
提速道岔故障分析及处理提速道岔有的带有心轨转辙机，有的不带；有的尖轨和心轨由二台转辙机带动，有的尖轨由三台甚至六台转辙机带动；有的车站联锁设备是6502电气集中，有的是微机联锁。
各种不同设备类型的故障分析判断有区别，但也有相通之处。
现就6502电气集中车站S-700K分动外锁闭钩锁型尖轨双机牵引提速道岔来举例。
一、提速道岔故障室内外区分（一）道岔控制电路三相交流电动转辙机动作电路有三级控制电路构成，它的故障处理也应按三级控制电路去分别查找。
道岔不能启动，应先看清控制台现象，操纵道岔时，原位表示灯不灭，室内1DQJ不励磁；原位表示灯灭但随松开按钮而点亮，室内2DQJ不转极；只有定反位均无表示且发生挤岔报警的情况下，方有区分室内外故障的必要。
其中：第一级控制电路的故障是1DQJ不能正常励磁，现象是扳动道岔时，道岔表示灯照常点亮，不灭灯。
第二级控制电路故障时2DQJ不能正常励磁转极，现象是人工操纵道岔时，控制台的道岔表示灯灭灯，待停止操纵，该表示灯又点亮。
第三级是表示灯灭，道岔仍不能启动，这时看BHJ是否吸起，1DQJ是否自闭。
如BHJ根本未吸起，应检查组合侧面380V三相交流动作电源是否正常，也有可能DBQ不良。
如在分线盘处测到三相电源正常，说明室内电路正常，故障点应该在室外。
如BHJ吸起后又落下，说明室外三相负载电路良好，重点应观察BHJ与1DQJ落下的先后循序。
若BHJ在1D QJ落下后再落下，则说明1DQJ自闭电路构不通。
查找1DQJ自闭电路。
（二）道岔表示电路故障由于三相交流电动转辙机是每一台转辙机设置一套表示电路，所以要首先确认是哪一台转辙机的表示电路故障后再去查找。
可到提速道岔组合看道岔表示继电器位置，定、反位表示继电器都落下的那台故障。
若两台转辙机均有表示，一般为原道岔组合中总表示继电器电路故障。
若原道岔组合中的表示继电器也吸起了，则为表示灯和表示灯电路故障。
由于表示电路的电源控制和执行器件在室内，信号器件在室外；信号器件是直流的，电源是交流的，所以完全可以通过对分线盘端子的交直流电压的测量来区分故障点在室内还是室外。
浅析铁路提速后道岔的故障处理及安全生产措施
浅析铁路提速后道岔的故障处理及安全生产措施铁路提速之后的道岔故障时有发生，因此，要对道岔故障处理方法进行重视，并采取措施对其进行安全管理，本文从故障处理以及安全管理措施等方面进行阐述。
标签：铁路提速;道岔故障处理;安全管理措施从当前铁路各种设备故障以及发不良反应的相关统计数据看，道岔故障在各种故障中占据的比例比较大，故障总延时也很多，因此，要采取措施对道岔故障进行控制，减少故障的发生，特别是要对提速道岔故障进行控制和处理。
1 通过调查表分析，外锁闭装置卡阻、各牵引点启动不同步及道岔几何尺寸变是主要原因1.1 锁钩与锁闭铁接触过紧及各牵引点动作差异大。
根据实际特点，调整启动顺序，对接触过紧处所进行打磨调整。
1.2 工务调整道岔框架尺寸。
与工务联合，共同分析处理道岔部位薄弱易变处所，采取有效措施防患于未然，对道床不好的地段进地夯实。
1.3 温度对外锁闭装置变化影响较大。
冬季对电液转辙机外壳加装棉罩，减少温度对电气性能的影响。
给锁钩穿上“外衣”，减少热胀冷缩及外因干扰。
通过以上攻关措施的实施，起到了一定的作用。
但实际的过程中外锁闭液压道岔不锁闭的情况还经常发生，通过观察道岔动作状态，我们发现了新的问题，并制定新的攻关措施。
2 关于道岔故障处理分析2.1 关于道岔故障的各种处理方法对于道岔故障来说，其故障处理的主要方法包括盘面压缩法以及逻辑推理法还有优选法和校核法等等。
对于提速道岔相关设备故障处理来说，在现场的实际应用过程中，逻辑推理法以及优选法是最为常见的两种故障处理方法。
第一，关于逻辑推理法。
利用这种方法对故障进行判断，主要就是要求利用各种故障现象，结合事物自身逻辑关系，对其进行推理，从而将事物本质找出来，对信号故障的具体范围以及原因进行判断，从而将故障点找出来。
对于道岔来说，其对电路进行的控制是有一定规律的，主要是指按照逻辑程度对动作进行传递的，加上控制台中安装了表示灯以及电流表还有故障报警装置，由于微机监测设备具有的监测功能在不断进行完善，因此，结合依据各种数据信息对道岔故障的具体范围进行压缩，使其达到最小值。
提速道岔一般故障处理
道岔一般故障处理当信号设备发生故障时，信号人员首先登记停用设备，且立即上报；经车站值班人员同意并签认后，应积极查明原因，排除故障，尽快恢复使用。
一、道岔机械故障处理1、道岔转不到底的故障现象和原因道岔转不到底的故障现象是操纵道岔后，控制台上的交流电流表一直可以测到动作电流，动作表示灯亮30秒后熄灭。
其故障原因主要是机械卡阻。
属室外设备故障。
其中：1）外界影响的原因有：道岔清扫不良、滑床有杂物。
岔尖与基本轨之间夹有异物。
2）工务设备的原因有：a）尖轨（或心轨）爬行超限；b）轨距变化。
不符合标准；c）尖轨工作边直线度超限；d）尖轨及心轨弯腰或拱背；e）基本轨有肥边、顶铁过紧、等等。
3）电务设备的原因有：a)电动转辙机（或密贴检查器）内部故障；b)道岔密贴调整不良；c)杆件不平行；d)杆件或其它机件卡阻。
2、造成道岔转换不到底的机械故障的几种现象及处理造成道岔转换不到底的机械故障有：1）道岔已转换到底，道岔已密贴，外锁闭设备已锁闭，表示杆卡缺口，室内无表示（转辙机内接点座的动接点无法打入静接点内）。
应立即检查工务轨距，轨道水平差有无变化，电务设备各杆件各部连接紧固螺丝是否松动。
如工务设备不良应及时与工务联系克服。
属电务设备问题应立即处理解决（按处理故障的相关规定执行）。
2）道岔不能解锁。
应检查外锁闭装置是否调整太紧，而造成转辙机带不动道岔，另外，还要检查工务滑床板有无吊板，从而造成外锁闭设备磨底轨。
3）道岔不能转换，即道岔动作到四开位置后就不再动作。
应检查工务设备是否有变化，轨面高度差是否超标，是否吊板，基本轨是否爬行造成杆件、外锁闭的卡阻。
尖轨与基本轨之间是否有异物；转辙机的摩擦转换力是否有变化（变小造成牵引力不够）。
转辙机内是否有异物造成卡阻。
查明原因后应立即处理。
4）道岔不能锁闭，即道岔转换到位后外锁闭装置不能锁闭或不能完全锁闭。
应立即检查外锁闭装置是否磨轨底，连接杆是否卡阻。
滑床板是否严重缺油锈蚀，密贴是否过紧，基本轨与尖轨之间是否夹有异物。
S700K提速道岔故障模式分析及处理
S700K提速道岔故障模式分析及处理摘要：S700K交流电动转辙机是我国高速铁路中常用的道岔转换设备，对维持列车运行安全和提高线路运输效率具有重要作用。
因此，对于其在使用中出现的异常状态，进行及时的检测、识别、分类及处理，可以将提速道岔故障对列车运行造成的危害降到最低，有效减少维修的经济成本。
本文针对S700K提速道岔常见的故障模式总结，根据道岔的故障现象得出其故障原因，对故障点进行判断并给出故障处理意见，为现场维护人员今后的工作提供一定的指导和帮助。
关键词：S700K交流电动转辙机；高速铁路道岔；故障模式S700K高速铁路提速道岔中常见故障可以分为电气故障和机械故障两类。
电气故障主要指道岔控制电路故障，机械故障则包括轨道机械故障和轨旁设备机械故障，本文以轨旁设备机械故障作为主要讨论对象。
1 电气故障图1为S700K高速铁路提速道岔控制电路图。
由图可知，道岔控制电路分为室内电路和室外电路，则其故障类型可以对应划分为室内控制电路故障和室外控制电路故障。
图1 S700K高速铁路提速道岔控制电路图1.1室内控制电路故障道岔室内控制电路主要包含道岔第一启动继电器1DQJ和道岔第二启动继电器2DQJ，定位表示继电器DBJ及反位表示继电器FBJ。
其发生故障原因与上述继电器密切相关，主要包括1DQJ不励磁、2DQJ未转极和1DQJ未自闭三种类型。
1.1.1 1DQJ不励磁故障现象：道岔动作电路不动作，控制台道岔表示灯常亮。
故障原因：（1）锁闭继电器SJ出现故障：插接不良、突然失磁落下或定位接点接触不良;（2）道岔操纵按钮CA定位接点接触不良；（3）1DQJ励磁线圈短线或插接不良。
（4）道岔定位操纵继电器DCJ及反位操纵继电器FCJ插接不良或其前接点接触不良；（5）电路中其他元件断路；（6）车务人员操作失误，办理了人工锁闭。
故障处理：（1）选路操纵道岔时表示灯熄灭，单独操纵道岔时表示灯状态不变：故障点大致出现在按钮继电器AJ的12接点至方向电源KF-ZFJ的线路之间。
提速道岔转换电路的故障处理办法的探讨
提速道岔转换电路的故障处理办法的探讨【摘要】通过故障现象举例，详细介绍了提速道岔动作及表示电路的故障处理过程及方法，并对道岔表示电路短路做了进一步说明。
【关键词】提速道岔；电路；故障处理；办法1动作电路的故障处理1.1故障现象通常来说是由电动或者液动的三相交流转辙机对提速道岔进行牵引，当三相电源发生缺相的现象时，型号为ZYJ7电液转辙机的电机就会停止转动，期间还会发出“嗡”的一声，在一定的时期内型号为S700K的电动转辙机有可能还会再次启动，但是之后会立刻停止，由此使得岔道产生了“四开”状况。
假如发生了错相的状况，则电机就会发生反转。
因为存在于岔道中的动作电源在短时间内只能持续在电源里，如果电源出现了电路线断裂或者电源错序的情况，更加会减少动作电源的存在时间。
所以一般借用表示电源来对动作电路进行检查找出其中的断线故障，因为电动机室内的动作电路和表示电路是可以通用的。
1.2查找故障如下图1所示，连接外部线圈X1的电机线圈是a线圈，a支路就是连接a线圈的电路；b线圈就是连接外线X2以及X3的线圈，连接b线圈的电路就是b支路就；而连接外线X4、X5的线圈就是c线圈，同理c支路连接的就是c线圈的电路。
在此基础之上，可以采用以下方法来表示电源对于动作电路中的位置及故障进行查找。
图1提速道岔表示电路示意图1）如果道岔在反位，并且不能往定位进行操作的时候，可以在室内对道岔进行操作，使其保持在一定位置并且进行固定，也就是说，2DQJ的状态为吸起状态，接着再使用电源查找故障。
2）使用220V挡交流电的万用表来对外线X1以及X2之间的电压进行测量，如果电压约为110V，那么短线也就是开路的是b支路；如果测量发现没有电压，将电流表调为交流10V 挡，然后再测量外线X1和X2之间的电压，假如电压为6V左右，则说明b支路是不存在问题的，而是c支路出现了相应的问题，出现这一现象的原因是，这一时刻室外的岔道呈现了不同的状态，电源两极短路是由电机线圈和遮断器来表示的，只有两个电阻很小的电机线圈是对电路室外负载进行表示的，因此也可以看出电压也很小。
S700K故障处理
S700K故障处理S700K提速道岔故障分析及处理S700K提速道岔故障包括机械故障与电路故障，按其特点可分为工务原因与电务原因；电路故障又分为启动电路故障与表示电路故障。
从电路故障发生的地点位置分，又可分为室内故障与室外故障。
本文所讲的是提速道岔故障发生后的分析处理。
故障发生后，必须按照一定的程序进行分析判断，首先应判断故障性质，即机械故障还是电路故障，如发生的是电路故障还应判断出故障在室内还是室外。
然后根据检查（测试）的结果进行分析判断处理。
工务设备发生故障后，一般情况下，故障不能及时恢复，在检修作业及日常巡视中要掌握设备几何尺寸，认真执行标准化作业程序，早发现、早解决，预防故障发生。
一、设备技术标准在故障分析判断前，首先应掌握设备技术标准；以便在故障发生后对照标准进行检查处理；1、工务部分标准1.1道岔轨距：1.1.1、尖轨尖端轨距1435±1mm；1.1.2、直尖轨轨头刨切点处轨距1435±1mm（从尖轨尖端量起6156mm 处；1.1.3、其它部位轨距1435±23mm；1.2、尖轨1.2.1、尖轨轨头刨切部分应与基本轨密贴，允许尖轨头部至第一牵引点处的缝隙应不大于0.2mm缝隙，第一牵引点向后到刨切点处的缝隙均不得不大于1.0mm缝隙；1.2.2、尖轨距非工作边与基本轨工作边间距不小于65mm；1.2.3、尖轨第一牵引点处动程160±3mm，第二牵引点处动程75±3mm；1.3、基本轨与导轨1.3.1、基本轨与导轨无硬弯，无倾斜，接头轨面及工作边一侧平齐；1.4、护轨1.4.1、护轨平直段轮缘槽宽度42±10.5mm（日常养护标准为±31mm）;1.5、水平1.5.1、偏差不超过4mm；1.5.2、导曲线内股不高于外股；1.6、方向1.6.1、直线远视直顺，偏差不超过4mm；1.7、高低1.7.1、前后高低不超过4mm；1.8、道床洁净饱满，夯实拍平，边坡整齐；1.9、岔枕1.9.1、岔枕间距允许偏差±20mm;1.9.2、无连续空掉板；2、电务部分标准2.1、外锁闭装置2.1.1、燕尾锁闭杆、锁闭铁等无毛刺，肥边，2.1.2、锁闭杆及锁闭铁及连接铁安装平直，可动部分在转动过程中动作平稳、灵活，无卡阻现象；2.1.3、各部螺栓应拧紧，丝扣露出螺母外，铁垫圈、绝缘管、垫圈等齐全，开口销齐全；2.2、安装装置2.2.1、各部基础螺栓紧固，螺栓底部有防转装置；2.2.2、基础托架安装与钢轨垂直、平顺、道岔各杆件安装偏移量不大于10mm，转辙机外壳边缘与基本轨直线距离相差不大于5mm；2.2.3、检查尖轨第一、第二牵引点外锁闭两侧锁闭量，两者之间不超过2mm，超过时要进行调整；2.2.4、安装装置零部件齐全，质量合格，安装正确，可动部分转换灵活、不卡碰，旷量符合设计要求；2.2.5、道岔安装装置绝缘良好；2.2.6、各类电气配件整齐、美观，端子紧固，接点调整良好；2.2.7、第一、第二牵引点外锁闭杆中心处有4mm及以上间隙时，道岔不锁闭，尖轨两牵引点之间有10mm及以上间隙时，道岔不锁闭或不接通表示；2.2.8、各种防护装置完好。
提速道岔电路原理及故障处理
目前我国铁路提速区段上安装的基本上是钩锁型分动外锁闭道岔，且多机牵引。
根据提速区段的等级、速度的高低，安装的提速道岔可分为固定辙岔心和可动辙岔心两种，尖轨和心轨分别安装了多点牵引转辙设备。
一般采用S700K型电动转辙机或者ZYJ7型电动液压转辙机作为牵引转辙设备。
两种牵引设备除ZYJ7型室外控制电路主、副机的启动接点采用并联使用（目的是要保证只有主、副机全部转换到位，用接点切断转辙机的电机电源）和转辙机的动力传动方式不同外，其室内控制电路完全一致。
所以无论采用S700K转辙机牵引，还是ZYJ7型转辙机牵引，控制电路的原理，故障的分析判断和处理方式基本上相同。
现取S700K钩锁型分动外锁闭提速道岔来分析举例。
（一）道岔启动电路（动作电路）1、1DQJ继电器电路（采用JWJXC—H125/80型继电器）（如图一）⑴、用3-4线圈来检查道岔启动前的联锁条件是否符合要求（SJ ↑，DGJ↑道岔处在空闲解锁状态）和道岔需要转换的方向（定位DCJ 或反位FCJ），这一点同电气集中道岔工作原理相同。
⑵、在1DQJ1-2线圈自闭电路中串联了BHJ↑接点，是用来监督检查道岔的转换。
道岔转换到位后，用转辙机内启动接点断开三相电机的控制电路使BHJ↓切断1DQJ的自闭电路。
⑶、在1DQJ1-2线圈自闭电路中还检查了QDJ↑接点，用来检查尖轨（或心轨）几个牵引点转辙设备是否动作一致。
如果其中有一台电机不动作，那么QDJ↓将切断其它几台电机的动作电路，保证尖轨（或心轨）几个牵引点的转辙设备动作的一致性。
⑷、为保证2DQJ转极以后，1DQJ继电器从励磁电路可靠转到自闭电路上，1DQJ采用了缓放型继电器，即1DQJ励磁吸起↑→1DQJF↑→2DQJ转极（1DQJ3-4线断电）→控制电路通过DBQ线圈往外送电→BHJ↑→1DQJ1-2线圈自闭电路构通。
2、1DQJF继电器电路（采用JWXC-480）⑴、完全复示1DQJ继电器的动作。
