2.1声道有源音箱电路图分析
有源音箱电路图
有源音箱电路图时间：2012-08-16 来源：我爱方案网作者：关键字：有源音箱电路图有源音箱所谓有源音箱通常是指带有功率放大器的音箱，如多媒体电脑音箱、有源超低音箱，以及一些新型的家庭影院有源音箱等。
又称为“主动式音箱”。
有源音箱由于内置了功放电路，使用者不必考虑与放大器匹配的问题，同时也便于用较低电平的音频信号直接驱动。
有源音箱电路图一般情况下，有源音箱内的功率放大器绝大部分采用晶体管或集成电路，采用电子管功率放大器来制作的有源音箱几乎是凤毛麟角，但是如果要追求单色甜美，还是应采用电子管来制作有源音箱。
电子管功率放大器的特点是音色柔和而温暖，层次清晰而透明，高音细腻入微，中音清澈明亮，低音浑厚饱满。
用它来欣赏音乐，谐音丰富，悦耳动听。
晶体管功率放大器的特点是音色清丽冷艳，高音穿透力强，中音宏亮清晰，低音刚强有力，用它来倾听爵士乐与摇滚乐将独领风骚。
有源音箱的制作并不困难，如果有现成的音箱即可进行安装、卸下部分部件，将装好的功率放大器安置在其中，安装部位应根据箱体的结构而定，电子管有源音箱的内部结构示意如图1所示。
图1 电子管的有源音箱图2 有源音箱电路图有源音箱简单的理解就是需要通过一定的声音放大设备来播放音乐，不能够直接通过音箱便发出声音的音箱就是有源音箱，官方一点的说法：有源音箱又称为“主动式音箱”。
通常是指带有功率放大器的音箱，如多媒体电脑音箱、有源超低音箱，以及一些新型的家庭影院有源音箱等。
有源音箱由于内置了功放电路，运用者不用思索与放大器匹配的标题，同时也便于用较低电平的音频信号直接驱动。
有源音箱是指在音箱内部装有自配功放的一类音箱。
这些功放是特地用于推进音箱内的喇叭，由于停止了特地的匹配设计，所以这些功放都能较好地用于推进音箱内的喇叭，从而让运用者不需再去思索功放的功率有多大以及阻抗能否匹配等问题。
另外，由于在音箱内还装有在放大器的前边便停止分频的电子分频器以及每台功放仅仅担任放大一段频率的声频信号，所以放大器的效率常常能够做得高些，失真也相对能够小些。

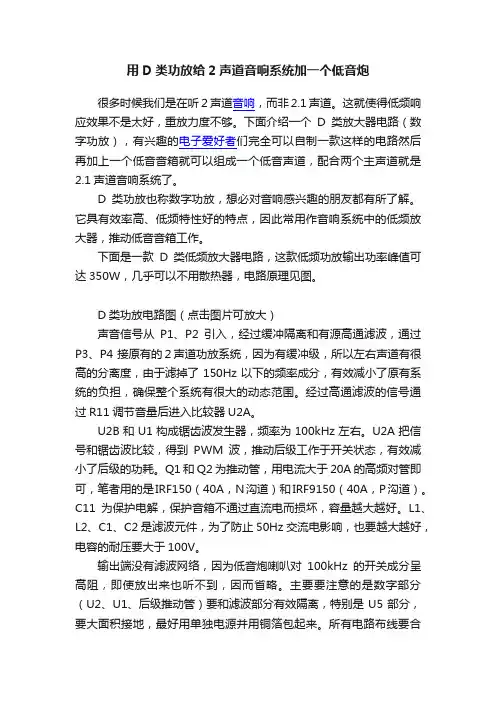

用D类功放给2声道音响系统加一个低音炮
用D类功放给2声道音响系统加一个低音炮很多时候我们是在听２声道音响，而非2.1声道。
这就使得低频响应效果不是太好，重放力度不够。
下面介绍一个D类放大器电路（数字功放），有兴趣的电子爱好者们完全可以自制一款这样的电路然后再加上一个低音音箱就可以组成一个低音声道，配合两个主声道就是2.1声道音响系统了。
D类功放也称数字功放，想必对音响感兴趣的朋友都有所了解。
它具有效率高、低频特性好的特点，因此常用作音响系统中的低频放大器，推动低音音箱工作。
下面是一款D类低频放大器电路，这款低频功放输出功率峰值可达350W，几乎可以不用散热器，电路原理见图。
D类功放电路图（点击图片可放大）声音信号从P1、P2引入，经过缓冲隔离和有源高通滤波，通过P3、P4接原有的２声道功放系统，因为有缓冲级，所以左右声道有很高的分离度，由于滤掉了150Hz以下的频率成分，有效减小了原有系统的负担，确保整个系统有很大的动态范围。
经过高通滤波的信号通过R11调节音量后进入比较器U2A。
U2B和U1构成锯齿波发生器，频率为100kHz左右。
U2A把信号和锯齿波比较，得到PWM波，推动后级工作于开关状态，有效减小了后级的功耗。
Q1和Q2为推动管，用电流大于20A的高频对管即可，笔者用的是IRF150（40A，N沟道）和IRF9150（40A，P沟道）。
C11为保护电解，保护音箱不通过直流电而损坏，容量越大越好。
L1、L2、C1、C2是滤波元件，为了防止50Hz交流电影响，也要越大越好，电容的耐压要大于100V。
输出端没有滤波网络，因为低音炮喇叭对100kHz的开关成分呈高阻，即使放出来也听不到，因而省略。
主要要注意的是数字部分（U2、U1、后级推动管）要和滤波部分有效隔离，特别是U5部分，要大面积接地，最好用单独电源并用铜箔包起来。
所有电路布线要合理，接线尽量最短，最好一点接地，且大电流部分要在铜箔上上一层锡。
机箱最好用金属的并且接地，也可以安装到低音音箱内构成有源低音炮。
tda7377制作的2.1声道立体声重低音2
TDA7377制作的2.1声道立体声重低音2×12W加37功放下图是一个2.1声道的音频功率放大器。
提供给完整的电路布局图，电源，低音滤波器电路，以及完整的[PCB布局图。
该放大器适用于各种应用场合。
包括了电路板，电源，前置放大器，低音滤波器，音量调节控制。
电路适用TDA7377，具有4个输出，两个节点的卫星音箱及其他两低音。
该电路具有平衡控制（P2），如果不是只需要连接跳线。
调整整体容积（P1），音调控制和音量调节的低音炮。
有一个前置放大器（IC1）和低音过滤器（IC3）20-150Hz 的带宽。
该电路已经有电源，只需连接一个简单的9-12V/ 3A 以上电源，也可以连接源（DC）12-18V/ 3A的变压器（AC）。
可以电脑或笔记型电脑，电瓶车的电源。
该电路采用RC通过电位器来控制低音/高音，低音电路采用低通滤波器，并不需要额外的高音电位器，因此它是非常适合用于汽车，摩托车，电动车上实用。
电路实物图电路原理图PCB图元件布局图丝印图TDA7377 2.1放大器元件清单清单元件值电阻器1/4 W 5%R1, R14, R5, R16, R17, R20 10k –棕色，黑色，橙色，金色R2, R81k –棕色，黑色，红色，金色R3, R9, R221.8k –棕色，灰色，红色，金色R4, R1222k –红色，橙色，红色，金色R6, R10, R1847k –黄色，紫色，橙色，金色R7, R13, R198.2K –灰色，红色，红色，金色R2168k –蓝色，灰色，橙色，金色电容器C1, c27100μF/25V –电解电容C2, C5, C8, C12, C14, C21, C22, C29 100nF –聚酯电容器C3, C13, C20, C3010μF/25V –电解电容C4, C11, C15, C18, C194.7μF/25V –电解电容C6, C91000μF/25V –电解电容C7, C1633n –聚酯电容器C10, C17100p –陶瓷电容器C230.47μF/25V –电解电容器C24220n –聚酯电容器C251n –聚酯电容器C2610nF –聚酯电容器C286800μF/25V –电解电容器半导体B1KBL608 桥式整流器IC1, IC3LM4558N 双路运算放大器IC2TDA7377 –音频放大器集成电路IC47812 – 12V稳压ICLED15mm红色LED连接器LINLIN连接左声道音频输入RINRIN连接音频输入右声道ROUTROUT连接音频输出右声道LOUT连接左声道音频输出SUBSUB连接音频输出通道贝司（低音扬声器）DCDC直流电源连接器ACAC变压器连接器其他P150kP2100kP350kP450kJ跳线印刷电路板、TDA7377散热片、变压器。
TEA2025B-2.1声道音频功放电路设计资料
R.out
L.in
R.in
V
G +
放
6
VR14
脚 CN5
1 C20
0
排
电 4
3
2
1
6
5
4
3
2
1
线
2
R
2 7
座
Ω
路
6
脚
6
5
4
3
2
1
CN6
排
线
座
L.INPUT
1
L.out
R.out
L.in
R.in
G
V
前
+
R.INPUT 前
2
面
G VR14+VR15
面
3
双 板
L.out 板
4 联
音
R.out S
音
量
5
D 电
472 223 104 100UF/16V 470UF/10V 2200UF/16V IN4001
R5、R13、R17
在C9旁边 C10、C11、C24、C25 C5、C6、C14、C20、C22、C23、C26 、 C29 C2、C4、C7、8、9、13、15、16、19、 27 C1、C3 C17 D1、D2、D3、D4
C 间
A 专
装
输
装
2
座 2
C17
门
0
跳 0
入
INPUT
u
L.INPUT VCC
安
F
线
S
装 R
D
4
C30
7
孔 卡 2 C
2
R
2 3
接 ，

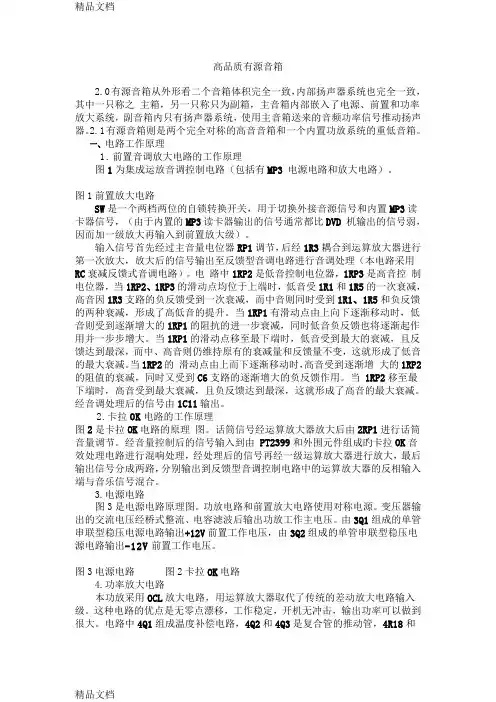

(整理)高品质有源音箱
高品质有源音箱2.0有源音箱从外形看二个音箱体积完全一致，内部扬声器系统也完全一致，其中一只称之主箱，另一只称只为副箱，主音箱内部嵌入了电源、前置和功率放大系统，副音箱内只有扬声器系统，使用主音箱送来的音频功率信号推动扬声器。
2.1有源音箱则是两个完全对称的高音音箱和一个内置功放系统的重低音箱。
一、电路工作原理1.前置音调放大电路的工作原理图1为集成运放音调控制电路（包括有MP3 电源电路和放大电路）。
图1前置放大电路SW是一个两档两位的自锁转换开关，用于切换外接音源信号和内置MP3读卡器信号，（由于内置的MP3读卡器输出的信号通常都比DVD 机输出的信号弱，因而加一级放大再输入到前置放大级）。
输入信号首先经过主音量电位器RP1调节，后经1R3耦合到运算放大器进行第一次放大，放大后的信号输出至反馈型音调电路进行音调处理（本电路采用RC衰减反馈式音调电路）。
电路中1RP2是低音控制电位器，1RP3是高音控制电位器，当1RP2、1RP3的滑动点均位于上端时，低音受1R1和1R5的一次衰减，高音因1R3支路的负反馈受到一次衰减，而中音则同时受到1R1、1R5和负反馈的两种衰减，形成了高低音的提升。
当1RP1有滑动点由上向下逐渐移动时，低音则受到逐渐增大的1RP1的阻抗的进一步衰减，同时低音负反馈也将逐渐起作用并一步步增大。
当1RP1的滑动点移至最下端时，低音受到最大的衰减，且反馈达到最深，而中、高音则仍维持原有的衰减量和反馈量不变，这就形成了低音的最大衰减。
当1RP2的滑动点由上而下逐渐移动时，高音受到逐渐增大的1RP2的阻值的衰减，同时又受到C6支路的逐渐增大的负反馈作用。
当1RP2移至最下端时，高音受到最大衰减，且负反馈达到最深，这就形成了高音的最大衰减。
经音调处理后的信号由1C11输出。
2.卡拉OK电路的工作原理图2是卡拉OK电路的原理图。
话筒信号经运算放大器放大后由2RP1进行话筒音量调节。
经音量控制后的信号输入到由PT2399和外围元件组成旳卡拉OK音效处理电路进行混响处理，经处理后的信号再经一级运算放大器进行放大，最后输出信号分成两路，分别输出到反馈型音调控制电路中的运算放大器的反相输入端与音乐信号混合。
通用2.1多媒体音箱电路图
工作原理，如图纸所示：主要分为三部分。
分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。
这里我只以图纸的左声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。
R201T将此放大器的放大倍数设置为6倍左右。
（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
2.1音箱工作原理与快速检修方法
前段时间我的漫步者R201 TII ，音箱突然右边的小喇叭不响了，晃几下线又好了。
但是发现杂音很重而且音乐的味道变了。
注意到杂音随着音量的大小而变化，而且台灯开更大，手触摸音箱散热背板也变大（电磁问题？）怀疑是音箱内部电路有元件被烧了？]请大家一起帮忙解决我这个问题！我也在网上搜索了些资料，在这里分享给大家多媒体音响"嗡嗡"噪音原因分析及解决办法多媒体音响在使用一段时间后，常会出现一些莫名其妙的问题，坛子里网友经常提问的“嗡嗡”声问题，就是其中之一。
此故障的“故障点”涉及面比较大，有必要编辑一篇文章来向网友释疑。
嗡嗡噪音的表现现象从下面几方面分析：一。
2。
0音箱在没接音源的时候出现嗡嗡声，见图一，1900TII电源图纸。
老版本的R1800TII（1900TII），惠威D1080，甚至于前一阵子网友反映的惠威高端T200 B，都出现过类似问题。
去掉输入信号连线，在开机状态下，靠近低音单元处可以听到明显的嗡声，在夜深人静的时候，这种嗡嗡声更加明显。
也可以说，这是音响的本底噪音，有些朋友会不以为然，感觉笔者小题大作。
事实上，此问题是可以改进的。
个人分析如下：有源音箱内部体积比较小,普通EI型变压器(自身的漏磁比较大),与功放板（或有些防磁性能略差的喇叭单元）之间很容易产生干扰,导致喇叭发出低沉的"嗡嗡"声,当调整EI变压器的安装位置或者方向时,嗡声可以减小,(采用优质环牛或EI变压器有较好的屏蔽措施,讨厌的"嗡"声可以大大减小)。
之前惠威D1080也有这种情况,(包括漫步者的R1800TII/1900TII.)在细节方面,厂家确实应该多下功夫了。
笔者曾经拆解过漫步者R1900TII/1800TII，采用的都是普通EI变压器，都存在这个问题，曾试着卸掉变压器的固定螺丝，将变压器远离功放板，干扰大大减小。
至于调整到那个位置,拆机以后根据具体情况来调整,可以将嗡声减到最小有些使用时间长的多媒体音响，变压器本身会发出低沉的嗡嗡声，令人生厌，原因是变压器的硅刚片松动或异常，引起变压器自身的噪音。
TDA2030 2.1 功放说明
第五代--2012年9月改进版，TDA2030A/2.1/2+1/3声道低音炮功放板DIY散件（套件），兼容LM1875。
注意：这是DIY散件/套件，要自己动手焊接，需要有一定的电子基础、如果连元件都看不懂或分不清正负极的请谨慎购买、非要想自己动手焊接的我们不保证您成功，请收到货后及时给5分好评哦，不同意者请绕道，多谢理解！购买焊接测试好的成品板请【点击这里】。
请认准版本号：SFT-218D◆温馨提示：本散件不含电位器旋帽，购买旋帽请【点击这里】◆本板低音强劲有力，高音清脆悦耳。
TDA2030A换成LM1875同样表现不俗，如果要换成LM1875建议换大的散热器。
TDA2030A只有五只引脚：正电源、负电源、正向输入、反向输入和输出。
TDA2030A的散热片是和负极连通的，用双电源供电时，散热片千万不要和地线短路，否则立刻烧坏TDA2030A。
以下是本板接线图，请认真对照接线：◆最新板重大改进：设有MP3解码板音频输入针座（规格3P-2.0mm）及给解码板供电的直流稳压9V输出针座（2P-2.0m），加料不加价。
目前网内同类板均无此功能。
在本店购买MP3解码板可免费赠送3P和2P的连接排线，单买本功放板不送。
◆特别提醒DIY玩家：本板在调节高音时总音量不受影响显得很平衡。
而淘宝上大多数同类板高通电路部分有重大缺陷--当单独调节高音时总音量会跟着变：高音变小总音量变小，高音变大总音量变大；而且该电路整流部分居然不加退耦电容（0.1uF），很容产生纹波干扰。
现将此图片链接粘贴出来仅供朋友们互相分析学习：/12/1735.htm（请复制粘贴到IE地址栏打开）。
◆下图是本板电路原理图，大家可认真做对比分析：◆本板优点：18W*3强劲功率，峰值可达25W以上。
高信噪比，几乎无静态噪音，音质超级好：高音细腻、柔和、通透，低音结实、饱满、有力。
电路核心为三只ST全新TDA2030A集成块，其中2个负责左右声道，另外1个供低音炮使用，采用一只原装进口双运放（大S NE5532或飞利浦NE5532）做低音前置放大，才使得低音强劲有力，高音清脆悦耳，实测推100W8寸惠威喇叭同样轻松自如。
TDA2030的2.1声道功放电路的制作
TDA2030的2.1声道功放电路的制作翻译：蔡国瑞原文该电路是一个完整的2.1声道低音炮功放电路。
使用两个卫星音箱和一个超低音音箱的2.1系统，广泛用于电脑功放。
该电路该电路分为3个部分：电源，功放，立体声功放和低音放大器（低音炮）一、电源部分电源是对称型的，使用12伏的双输出3A电流的变压器。
我建议在开关变压器之前使用熔断器。
B1是一个桥式整流器至少是100伏/ 4 A。
滤波电路由电容器C1，C2，C3和C4组成，电解电容用4700μF 的值。
电源运算放大器的高通滤波器，采用三端集成电路7812和7912供电。
二、卫星功放电路左声道和右声道是完全一样的，让我们来看看左声道：L-IN是音频输入插孔，音频通过C20，电位器调节音量，电位器使用一个10K 双联电位器，可以同时调节两个声道。
R19/C22，有助于提高信号的高音。
音频通过电容C21经过IC6 TDA2030集成放大后从4输出。
电阻器R17和R16负责反馈，所以通过改变R17的值，可以增加或减少增益放大器。
R20和C23组成扬声器的网络补偿电路。
三、低音炮电路信号来来自R15左声道和R10右声道送到运算放大器1 IC4A 的3脚（NE5532），从而形成一个6倍的前置放大器来放大信号。
C9，C10和R10构成一个200Hz低通滤波器。
然后通过音量电位器送到IC3的1脚，通过发到后驱动超低音音箱，电路原理图元件布局图PCB图底面丝印图IC图2.1功率音频放大器组装零件清单 - TDA 2030器件型号电阻1/4 W 5％R1，R14，R2010 - 棕，黑，棕，金R222K - 红，橙，红，金R3，R5，R10，R11，R15，R1910K -棕，黑，橙，金R4，R8，R9，R16470 - 黄，紫，棕，金R6，R12，R1733K - 橙，橙，橙，金R7，R13，R18 4.7K - 黄，紫，红，金P110K - 电位器- 音量调节低音放大器*P210K - 双电位一般体积*C1，C2，C7，C10，C14，C15，C17，C21，C23100nF - 100n，104，0.1 - 聚酯电容C3，C44700μF/35v - 电解电容C5，C6，C8，C12，C13，C18，C19，C2010μF/25V电解电容C9220N - 220N，0.22，224 - 聚酯电容C1147μF/25v - 电解电容C16，C22的2n2，2n2 - 222 ，2200 - 电解电容或陶瓷半导体IC3，IC5，IC6TDA2030A - IC功率音频放大器IC4NE5532N - 双运算放大器IC17912集成电路负电压稳压器 - 12V IC27812集成电路正电压稳压器+12 V B1全桥100V 4A：GBU606连接器和函数L-IN连接器2端子音频输入左声道L-OUT连接器2端子音频输出左声道R-连接器2端子音频输入左声道R-OUT连接器2端子音频输出右声道SUB连接器2端子音频输出低音炮AC三针连接器，用于变压器J1，J4，J5，J6，J7电线 - J12MMJ2电线 - J5MMJ3电线 - J7MM变压器：双12V 3安培，电线，印刷电路板，散热片等。
LM1875T--2.1声道有源音箱功放电路图
LM1875T--2.1声道有源音箱功放电路图2.1声道有源音箱功放电路左手665收藏时间：2016年1月29日9：391875小功放板的喇叭输出端，每个声道串接一个330欧的电阻才可以安全的接耳机使用。
LM1875主要参数：电压范围：16～60V静态电流：50MmA输出功率：25W谐波失真：〈0.02%，当f=1kHz，RL=8Ω，P0=20W时额定增益：26dB，当f=1kHz时工作电压：±25V转换速率：18V/μSJRC5532是DIP8脚双运放，内部为JFET（结型场效应管结构）。
JRC5532用NE5532可以直接代换。
什么设备用AD828ar运放：建议自己买性能好的前级放大芯片，下面是对一些常用音频前置放大芯片的介绍和评价。
AD设计制造的高性能运放AD828AR，性能指标比著名的发烧运放AD827JN更好。
音质全频中性，中频解析度好，低频有极佳的跳感，高频晶莹剔透，延伸无穷无尽，性能无可挑剔。
AD828AR适合使用在数码设备，如声卡运放、DVD输出运放等。
AD828AR的低压性能很好，摩各种声卡上效果都很出色，比如在创新Audigy2 ZS声卡上应用就非常成功，使这块中档声卡有比试高级声卡的实力! 近段时间身边几个朋友玩了音响又开始迷上了磨机换运放，CD机、功放，连电脑上声卡也弄个827、275什么的。
所以周末，特意去拿了堆运放回来测试，简单谈谈感受吧。
NE5532：确实有点胆味，解析力一般，高频比较燥，低频比较糊且肥。
价廉物美足已弥补一切! op275: 和5532比，胆性还重一点，解析力、低频、音场更好一点，可以买贴片的来打磨声卡用（特别是创新的），可以改善硬冷的数码声。
EL2244：音色中性，音场比较宽，高频还可以，中频音乐味差，有人说解析力很高，其实是因为低频量感少，中频薄，高频显得突出而已。
要用好比较难。
LT1057：两端延伸不错，速度、动态和解析力也挺好，就是属冷色调，放出的音乐好象有种不食人间烟火的味道，让你可以静静的听，却燃不起对音乐的那份激情。
一文看懂音响电路图及工作原理
一文看懂音响电路图及工作原理什么是音响音响指除了人的语言、音乐之外的其他声响，包括自然环境的声响、动物的声音、机器工具的音响、人的动作发出的各种声音等。
音响大概包括功放、周边设备（包括压限器、效果器、均衡器、VCD、DVD等）、扬声器（音箱、喇叭）、调音台、麦克风、显示设备等等加起来一套。
其中，音箱就是声音输出设备、喇叭、低音炮等等。
一个音箱里包括高、低、中三种扬声器，三种但不一定就三个。
技术的的发展历史可以分为电子管、晶体管、集成电路、场效应管四个阶段。
音响组成部分音响设备大概包括功放、周边设备（包括压限器、效果器、均衡器、激励器等）、扬声器（音箱、喇叭）、调音台、声源（如麦克风、乐器、VCD、DVD）显示设备等等加起来一套。
其中，音箱就是声音输出设备、喇叭、低音炮等等，一个音箱里包括高、低、中三种扬声器，三种但不一定就三个。
音响电路原理图音箱的工作原理要知道音箱发声的原理，我们首先需要了解声音的传播途径。
声音的传播需要介质（真空不能传声）；声间要靠一切气体，液体、固体作媒介传播出去，这些作为传播媒介的物质称为介质。
就好比水波，你往平静的水面上抛一个石子，水面就有波浪，再由对岸传播到4周；声波也是这样形成的。
声波的频率在20——20，000Hz范围内，能够被人耳听到；低于或高于这个范围，人耳都听不到。
波与声波的传播方式是一样的，通过介质的传播，人耳才能听到声音。
声波可以在气体、固体、液体中传播。
下面在来说说喇叭的工作原理。
喇叭是把电信号转换为声信号的一种装置，它由线圈、磁铁、纸盆等组成。
由放大器输出大小不等的电流（交流电）通过线圈在磁场的作用下使线圈移动，线圈连接在纸盆上带动纸盆震动，再由纸盆的震动推动空气，从而发出声音。
喇叭的发声原理当喇叭接收到由音源设备输出的电信号时，电流会通过喇叭上的线圈，并产生磁场反应。
而通过线圈的电流是交变电流，它的正负极是不断变化的；正极和负极相遇会相互吸引，线圈受到喇叭上磁铁的吸引向后（箱体内）运动；正极和正极相遇则相互排斥，线圈向外（箱体外）运动。
2.1声道音响设计
2．1声道音响制作锦城丝管日纷纷，半入江风半入云。
此音只应天上有，人间能得几回闻。
音乐不以说教方式来传播，更多的是通过熏陶及感染的途径，潜移默化地来影响人的心灵，使更多地得到美的滋润。
然而音响是重现音乐的最好设备了，一个好的音响可以让人类在声音的世界享受科技的力量。
研究目的、意义和必要性：学习音响技术，了解音响系统，了解音响、音质、对音响系统影响。
提高自己设计能力。
意义：让更多的人能在声音的世界享受科技的力量，让我们的产品，给社会带更多更多的享受。
为了更快提高我们学习技术的能力。
必要性：世界上各种声音都有，但必须靠扬声器还原。
高级音响会表现的更出色，设计好的音响是我们学习必要的。
主要内容：电路原理整机电路原理图：左声道电路图：右声道电路图：：电原和低音电路图：LM1875集成功放：的特点。
单列5脚直插塑料封装，仅5只引脚。
开环增益90dB。
极低的失真，1kHz，20W时失真仅为0.015%。
AC和DC短路保护电路。
超温保护电路。
峰值电流高达4A。
极宽的工作电压范围（16-60V）。
内置输出保护二极管。
外接元件非常少，TO-220封装。
输出功率大，Po=20W(RL=4Ω)。
不失真功率为20W（THD=0.08%），THD=1%时，功率可达40W。
1脚同相输入。
2脚反相同，3脚接地。
4脚输出，5脚接电源。
lm1875 是一款功率放大集成块！是美国国半公司研发的一款功放集成块！它在使用中外围电路少而且有完善的过载保护功能！它为五针脚形状！一针脚为信号正极输入二针脚为信号负极输入三针脚接地四针脚电源正极输入五针脚为信号输出 LM1875制作功放电路如下LM1875采用TO-220封装结构，形如一只中功率管，体积小巧，外围电路简单，且输出功率较大。
该集成电路内部设有过载过热及感性负载反向电势安全工作保护电路原理解释：。
左右声道原理：LM1875功放板由一个高低音分别控制的衰减式音调控制电路和LM1875放大电路以及电源供电电路三大部分组成，音调部分采用的是高低音分别控制的衰减式音调电路，其中的R8，R10，C2，C3，W2组成低音控制电路；C4，C20，W3组成高音控制电路；R32为隔离电阻，W1为音量控制器，调节放大器的音量大小，C21为隔直电容，防止后级的LM1875直流电位对前级音调电路的影响。
TDA2030A2.1BTL设计原理图99格式
TDA2030A2.1BTL设计原理图99格式本帖最后由 niuyite 于 2013-6-13 14:54 编辑TDA2030A 2.1 BTL设计2.1-BTL.rar(9.65 KB, 下载次数: 101)TDA2030A 2.1 低音炮功放板，全新电路（和传统的电路大有不同）设计，考虑了桌面功放的使用的特点设计中考虑了稳定美观、方便实用、操作简单、接线方便、散热良好、电路电源冗余等因素在内，功放IC确保原装进口正品IC，必要电阻全部采用高精度（1%）贴片电阻（使零件管脚之间的距离更近）！电源上采用了3A整流二极管，信号耦合部分电容使用优质进口CBB电容，电源的滤波采用独石电容使电源更加纯净确保音质的高保真！低音部分采用2只原装TDA2030A所组成 BTL电路（经测试功率连续输出可达36W，峰值60W），使输出低炮功率更强劲，足以满足家庭用户的使用要求！在音量控制上低音炮单独控制，除此之外一个总音量，一个中高音控制，外加了人性化的左右声道平衡控制。
在输入接口采用RCA和3.5立体声接口方便用户选用连接方式！输出接口采用优质纯铜金属接线排方便连接降低接触损耗！在指示灯方面采用2只低功耗卵白暖色（类似白炽灯光）草帽LED，这是本板设计的一大亮点。
在散热片设计上采用了4片 47 X 35.5 X 17MM 的优质电子散热器，每个功放IC用一片，足以满足IC散热要求。
在低音前级采用原装NE5532作为低频分频输出（分频点120HZ)！经测试通电无交流噪声！低音强劲，中高音清晰！板材采用的是1.6MM FR4 玻璃纤维板，强度高，抗干扰能力强，用料足，是工薪阶层的理想选择！默认配送4个塑胶旋钮：红黄绿蓝各一只！需要发货时装好的请说明，默认是需要用户自己安装！图片 015.jpg(19.46 KB, 下载次数: 74)图片 016.jpg(17.71 KB, 下载次数: 51)图片 017.jpg(20.75 KB, 下载次数: 60)图片 018.jpg(22.03 KB, 下载次数: 43)图片 019.jpg(20.88 KB, 下载次数: 55)图片 020.jpg(27.72 KB, 下载次数: 45)。
通用2.1多媒体音箱电路图附讲解
工作原理，如图纸所示，主要分为三部分。
电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路）因左右声道作原理完全一致。
这里我只以图纸的左声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。
R201T将此放大器的放大倍数设置为6倍左右。
（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
4558的1脚为前置输出，经R19后进入由IC4B、C9、C10、R20组成的低通滤波器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通用2.1声道有源音箱电路图分析工作原理，如图纸所示：主要分为三部分。
分别为电源电路、卫星箱功放电路、超重低音电路.
电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、
R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。
这里我只以图纸的左声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进
入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。
R201T将此放大器的放大倍数设置为6倍左右。
（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
4558的1脚为前置输出，经R19后进入由IC4B、C9、C10、R20组成的低通滤波器。
低通滤波器的作用是截除200HZ以下的低频信号，R20和C10决定截止频率。
（具体每个厂家的截止频率设置略有不同）。
IC4B输出后----C19，与音量电位器的输入端相连接，调整超低音的音量后，由电位器滑动端输出进入超低音功放电路IC3；TDA2030A，此电路的原理与卫星箱功放一致。
4脚为输出端，推动低音喇叭发声。
以上为R201T的基本工作原理.
注：漫步者R1900TII、1800TII，轻骑兵V23SE，惠威M200、M20W、M20L T120中采用的芯片LM1875T，其工作原理与本文中的TDA2030A一致JRC4558＋TDA2030（点击图片放大）。
