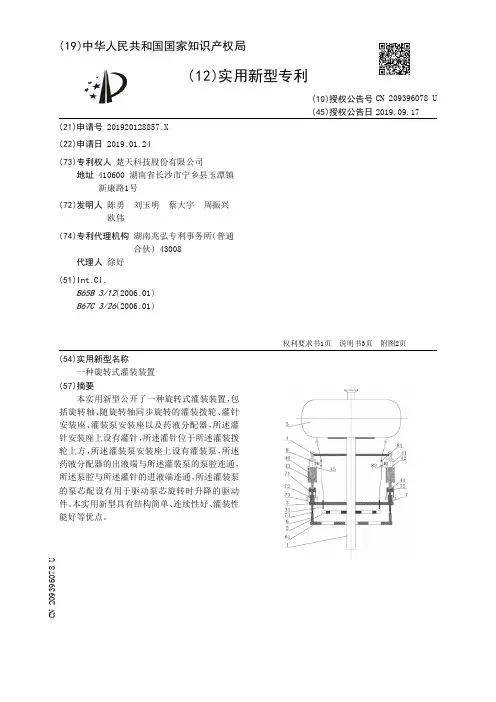

【CN210029995U】一种旋转式全自动灌装机【专利】
【CN209396078U】一种旋转式灌装装置【专利】
实用新型内容 [0003] 本实用新型要解决的技术问题是克服现有技术的不足，提供一种结构简单、连续 性好、灌装性能好的旋转式灌装装置。 [0004] 为解决上述技术问题，本实用新型采用以下技术方案： [0005] 一种旋转式灌装装置，包括旋转轴、随旋转轴同步旋转的灌装拨轮、灌针安装座、 灌装泵安装座以 及药液分配器 ，所述灌针安装座上设有灌针 ，所述灌针位于所述灌装拨轮 上方 ，所述灌装泵安装座上设有灌装泵 ，所述药液分配器的 出液端与所述灌装泵的 泵腔连 通 ，所述泵腔与所述灌针的 进液端连通 ，所述灌装泵的 泵芯配设有 用于驱 动泵芯旋转时升 降的驱动件。 [0006] 作为上述技术方案的进一步改进：所述驱动件包括凸轮块，所述凸轮块包括上升 引导面和下降引导面。 [0007] 作为上述技术方案的进一步改进：所述泵芯连接有顶杆组件，所述顶杆组件包括 顶杆、外调节套筒以及内调节套筒，所述内调节套筒安装于所述灌针安装座上，顶杆贯穿所 述内调节套筒，所述外调节套筒套设于所述顶杆外周、并与所述内调节套筒螺纹配合。 [0008] 作为上述技术方案的进一步改进：所述顶杆一端设有用来与所述凸轮块配合的滚 轮。 [0009] 作为上述技术方案的进一步改进：所述泵芯上设有球头，所述顶杆另一端设有与 所述球头匹配的球状凹孔。 [0010] 作为上述技术方案的进一步改进：所述灌装泵的泵壳与所述泵芯之间抵设有弹性 缓冲件。 [0011] 作为上述技术方案的进一步改进：所述灌装泵的泵壳上设有进出液三通接头，所 述进出液三通接头内设有用于连通所述药液分配器的出液端与所述泵腔的第一单向阀、以 及用于连通所述泵腔与所述灌针的进液端的第二单向阀。 [0012] 作为上述技术方案的进一步改进：所述灌装拨轮上沿圆周方向设有多个灌装工 位，所述灌针安装座上设有多个灌针，多个所述灌针与多个所述灌装工位一一对应布置，所 述灌装泵安装座上设有多个灌装泵，多个所述灌装泵与多个所述灌针一一对应布置。 [0013] 与现有技术相比 ，本实用新型的优点在于：本实用新型公开的旋转式灌装装置，灌 装拨轮、灌针安装座、灌装泵安装座及药液分配器随旋转轴同步旋转，可以保证灌装拨轮上
【CN210102047U】一种自动化灌装机械【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920531028.6(22)申请日 2019.04.18(73)专利权人 潘旭地址 266232 山东省青岛市即墨市蓝村镇大官庄村187号(72)发明人 杨立国 杨健 姚杰 魏梦佳 杨明国 (74)专利代理机构 济南旌励知识产权代理事务所(普通合伙) 31310代理人 单玉刚(51)Int.Cl.B65B 3/04(2006.01)B65B 65/00(2006.01)B65B 57/00(2006.01)(54)实用新型名称一种自动化灌装机械(57)摘要本实用新型公开了一种自动化灌装机械，其结构包括底杆、连接杆、升降装置和灌装箱体，通过在底杆顶端与灌装箱体底端设置升降装置，经过手部抓附转动杆并施加正向转动力，在齿轮后端的转动轴和第一轴承作用下转动，带动齿轮前端啮合的齿条进行向上移动，即可带动齿条右端焊接的滑台，在其后端左右两部设置的凸块与滑槽作用下向上移动，反之，手部抓附转动杆并施加反向转动力，即可对该滑台进行向下移动，调整好后，通过第二转动杆处的第二轴承转动作用下，将卡杆前端处置于齿轮外表面中部的轮齿槽处，经过挡板的阻挡作用下，即可防止齿轮反转，达到了可方便的对该工作台高度进行调整以便于身高不同的使用者操作的有益效果。
权利要求书2页 说明书6页 附图4页CN 210102047 U 2020.02.21C N 210102047U权 利 要 求 书1/2页CN 210102047 U1.一种自动化灌装机械，包括底杆（1）、连接杆（2）、灌装箱体（4）、水泵（5）、抽取管（6）、通入管（7）、液位传感器（8）、集流槽（9）、出液管（10）、电动推杆（11）、注液管（12）、电动调节阀（13）、压力传感器（14）、第一按钮（15）、第二按钮（16）、控制器（17）、开关（18）、显示屏（19）、第一调节按钮（20）、第二调节按钮（21）、电路板（22）、微处理器（23）、第一端口（24）、第二端口（25）、第三端口（26）、第四端口（27）、第五端口（28）、第六端口（29）、第七端口（30）、第八端口（31）和电源线（32），所述连接杆（2）左右两端均与底杆（1）焊接，所述底杆（1）顶端通过手弧焊方式与升降装置（3）底端焊接，所述灌装箱体（4）底端后部与升降装置（3）顶端焊接，所述水泵（5）底端与灌装箱体（4）左端后部螺栓连接，所述抽取管（6）右端与水泵（5）左端中部固定连接，所述通入管（7）顶端与水泵（5）底端中部固定连接，所述通入管（7）贯穿灌装箱体（4）顶端左后部，并且灌装箱体（4）通过满焊方式与通入管（7）焊接，所述液位传感器（8）右端与灌装箱体（4）内壁右端中段螺栓连接，所述集流槽（9）设置于灌装箱体（4）底端前部，所述出液管（10）通过连接头与集流槽（9）底端固定连接，所述电动推杆（11）设置有四个，并且电动推杆（11）顶端由左至右等距分布均与灌装箱体（4）底端前部螺栓连接，所述注液管（12）顶端与电动推杆（11）底端固定连接，所述注液管（12）外表面中部之间设置有电动调节阀（13），所述注液管（12）后端上部通过连接头与注液管（12）固定连接，所述压力传感器（14）底端与升降装置（3）前端顶端螺栓连接，所述第一按钮（15）和第二按钮（16）均设置有四组，所述第一按钮（15）和第二按钮（16）由后至前分别嵌入升降装置（3）前端顶部，所述控制器（17）底端与底杆（1）顶端后部螺栓连接，所述开关（18）底端与控制器（17）内壁顶端左部螺栓连接，所述显示屏（19）贯穿控制器（17）顶端中后部，并且控制器（17）与显示屏（19）螺栓连接，所述第一调节按钮（20）和第二调节按钮（21）由左至右均嵌入控制器（17）顶端右部，所述电路板（22）底端与控制器（17）内壁底端中部螺栓连接，所述微处理器（23）底端通过锡焊方式与电路板（22）顶端中部焊接，所述微处理器（23）前端面由右至左等距分别设置有第一端口（24）、第二端口（25）、第三端口（26）、第四端口（27）、第五端口（28）、第六端口（29）、第七端口（30）和第八端口（31），所述控制器（17）后端设置有电源线（32）；其特征在于：还包括升降装置（3），所述升降装置（3）由支撑立杆（301）、滑槽（302）、滑台（303）、凸块（304）、放置口（305）、齿条（306）、齿轮（307）、转动杆（308）、转动轴（309）、第一轴承（3010）和阻挡装置（3011）组成，所述支撑立杆（301）前端中段设置有滑槽（302），所述滑台（303）后端左右两部通过手弧焊方式与凸块（304）焊接，所述放置口（305）设置于滑台（303）顶端前部，所述齿条（306）右端前下部与滑台（303）左端焊接，所述齿轮（307）前端中部与齿条（306）后端啮合，所述转动杆（308）右端通过满焊方式与齿轮（307）左端焊接，所述转动轴（309）外表面中部左右两端分别贯穿齿轮（307）和第一轴承（3010），并且齿轮（307）和第一轴承（3010）均与转动轴（309）固定插接，所述阻挡装置（3011）右端与支撑立杆（301）左端中部焊接，所述阻挡装置（3011）前端中部与齿轮（307）活动连接，所述底杆（1）顶端通过手弧焊方式与支撑立杆（301）底端焊接，所述灌装箱体（4）底后端左右两部与支撑立杆（301）顶端焊接，所述压力传感器（14）底端与放置口（305）内壁底端中部螺栓连接，所述第一按钮（15）和第二按钮（16）由后至前分别嵌入滑台（303）前端顶部，所述水泵（5）、液位传感器（8）、电动调节阀（13）、压力传感器（14）、显示屏（19）、第一调节按钮（20）和第二调节按钮（21）均通过微处理器（23）与开关（18）电连接，所述第一按钮（15）、第二按钮（16）和开2。
