深基坑内支撑基坑开挖顺序图
深基坑工程——第九章内支撑设计
4
换撑设计
• 换撑的设计一般可分为两个部分设计： • 一、围护体与结构外墙之间的换撑设计：该区域的换 撑标高分别对应地下各层结构平面标高。 • 1、围护体与基础底板间换撑：基础底板周边的换撑板 带为了施工上的方便，通常采用素砼填充即可； • 2、围护与地下各层结构间换撑：一般采用钢砼换撑板
带的方式。
6
盆式开挖
优点：盆式开挖方法支撑用量小、费用低、盆式部位土方 开挖方便，这在基坑面积很大的情况下尤显出优越性，因 此，在大面积基坑施工中非常适用。
缺点：但这种施工方法对地下结构需设置后浇带或在施工 中留设施工缝，将地下结构分两阶段施工，对结构整体性 及防水性亦有一定的影响。
7
岛式开挖
当基坑面积较大，而且地下室底板设计有后浇带或可以留 设施工缝时，还可采用岛式开挖的方法 这种方法与盆式开挖类似，但先开挖边缘部分的土方，将 基坑中央的土方暂时留置，该土方具有反压作用，可有效 地防止坑底土的隆起，有利支护结构的稳定。必要时还可 以在留土区与挡土墙之间架设支撑。在边缘土方开挖到基 底以后，先浇筑该区域的底板，以形成底部支撑，然后再 开挖中央部分的土方。
8
狭长形基坑开挖
1）狭长形基坑一般指基坑宽度在30m以内，基坑长度较长， 类似于地铁车站的基坑；
2）狭长形基坑开挖采用竖向分层，水平向分段的方式，竖
向分层高度根据支撑竖向间距确定，水平向分段宽度根据 支撑水平间距确定； 3）采用分层分段开挖的基坑，可采用留设纵坡的方式，也 可采用分层土方逐层分段挖除的方式； 4）土方开挖过程中留设的临时边坡，各分层的边坡坡度取 1：1.5，纵坡的总坡度取1：3~1：4，纵坡的高度根据环境 保护要求确定，一般不大于3层土方的高度。
• 二、地下结构的换撑设计
基坑(槽)土方开挖方式
基坑（槽）土方开挖方式基槽放线：根据房屋主轴线控制点，首先将外墙轴线的交点用木桩测设在地面上，并在桩顶钉上铁钉作为标志。
房屋外墙轴线测定以后，再根据建筑物平面图，将内部开间所有轴线都一一测出。
最后根据中心轴线用石灰在地面上撒出基槽开挖边线。
同时在房屋四周设置龙门板（图 1.27）或者在轴线延长线上设置轴线控制桩（又称引桩，见图1.28），以便于基础施工时复核轴线位置。
附近若有已建的建筑物，也可用经纬仪将轴线投测在建筑物的墙上。
恢复轴线时，只要将经纬仪安置在某轴线一端的控制桩上，瞄准另一端的控制桩，该轴线即可恢复。
图1.27 龙门板的设置1—龙门板；2—龙门桩；3—轴线钉；4—角桩；5—灰线钉；6—轴线控制桩（引桩）图1.28 轴线控制桩（引桩）平面布置图为了控制基槽开挖深度，当快挖到槽底设计标高时，可用水准仪根据地面±0.00 水准点，在基槽壁上每隔2～4 m 及拐角处打一水平桩，如图1.29 所示。
测设时应使桩的上表面离槽底设计标高为整分米数，作为清理槽底和打基础垫层控制高程的依据，如图1.30 所示。
图1.29 基槽底抄平水准测量示意图图1.30 基坑定位高程测设示意图基坑开挖分两种情况：一是无支护结构基坑的放坡开挖，二是有支护结构基坑的开挖。
1.无支护结构基坑放坡开挖工艺采用放坡开挖时，一般基坑深度较浅，挖土机可以一次开挖至设计标高，所以在地下水位高的地区，软土基坑采用反铲挖土机配合运土汽车在地面作业。
如果地下水位较低，坑底坚硬，也可以让运土汽车下坑，配合正铲挖土机在坑底作业。
当开挖基坑深度超过 4 m 时，若土质较好，地下水位较低，场地允许，有条件放坡时，边坡宜设置阶梯平台，分阶段、分层开挖，每级平台宽度不宜小于1.5 m。
在采用放坡开挖时，要求基坑边坡在施工期间保持稳定。
基坑边坡坡度应根据土质、基坑深度、开挖方法、留置时间、边坡荷载、排水情况及场地大小确定。
放坡开挖应有降低坑内水位和防止坑外水倒灌的措施。
深基坑土方开挖、内支撑施工方案
深基坑土方开挖、内支撑施工方案目录第一章工程概况 (1)一、工程概况 (1)二、周边概况及地质、水文情况 (1)三、支护设计概况 (2)四、降排水设计概况 (2)第二章、编制依据 (7)一、编制依据 (7)二、编制说明 (8)第四章、施工准备 (9)一、生产准备 (9)二、技术准备 (9)三、主要材料计划 (10)四、劳动力计划 (10)五、施工机械计划安排 (11)第四章、施工部署 (12)一、基坑总体施工流程： (12)二、详细施工顺序与安排 (12)第五章、SMW工法桩施工方案 (14)一、基本概况： (14)二、施工工艺流程 (14)三、施工顺序 (15)四、施工技术参数 (15)五、施工工艺概述 (15)第六章、立柱桩格构柱施工方案 (20)一、施工工艺 (22)二、立柱桩施工 (22)三、格构柱制作与安装 (23)四、混凝土浇筑 (24)五、空孔回填 (24)六、施工保证措施 (25)第七章、基坑降排水施工方案 (27)第八章冠梁、支撑梁施工 (28)一、冠梁施工方案 (28)二、混凝土内支撑梁施工方案 (30)第九章土方开挖施工方案 (34)一、施工分段与施工组织 (34)三、土方开挖工艺流程： (34)四、土方开挖方法： (34)五、土方开挖要求 (36)六、对工程桩及支护结构的保护措施 (36)七、基坑土方开挖安全措施 (37)八、土方开挖注意事项 (38)第十章基坑监测方案 (39)第十一章施工进度计划 (43)第十二章、施工进度的保证措施 (43)第十三章、施工安全、文明施工保证措施 (45)第十四章基坑施工应急预案 (46)一、安全事故应急救援组织机构及职责 (46)二、应急措施 (48)第十五章重大环境因素和危险源分析 (50)第十六章周边建筑及地下管线保护措施 (51)第十七章台风暴雨等季节施工应急预案 (52)一、雨季施工措施 (52)二、台风应急措施 (52)第一章工程概况一、工程概况本工程位于某市马尾区亭江镇境内，本次施工项目为亭江鑫区三期工程12#~17#楼（6栋18层住宅楼、1栋2层商业中心），12#~17#楼设有一连体地下室，地下一层，地下室高度4.75m，地下室顶板标高+0.000m,底板面标高-4.75，底板厚300mm，底板底设100mm厚垫层。

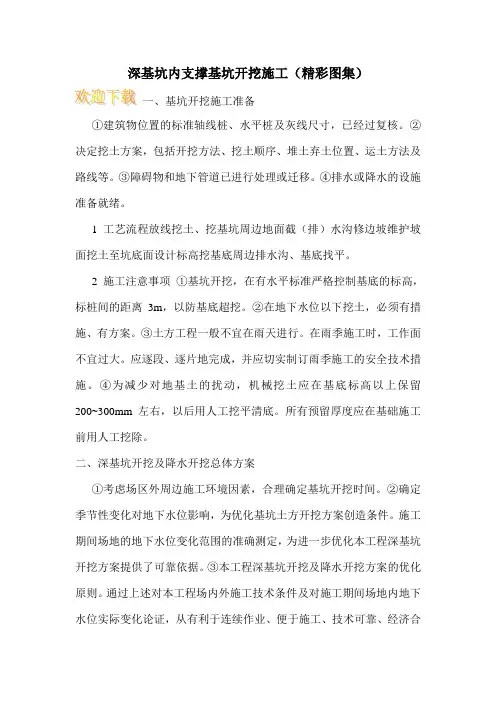

深基坑内支撑基坑开挖施工(精彩图集)
深基坑内支撑基坑开挖施工（精彩图集）一、基坑开挖施工准备①建筑物位置的标准轴线桩、水平桩及灰线尺寸，已经过复核。
②决定挖土方案，包括开挖方法、挖土顺序、堆土弃土位置、运土方法及路线等。
③障碍物和地下管道已进行处理或迁移。
④排水或降水的设施准备就绪。
1 工艺流程放线挖土、挖基坑周边地面截（排）水沟修边坡维护坡面挖土至坑底面设计标高挖基底周边排水沟、基底找平。
2 施工注意事项①基坑开挖，在有水平标准严格控制基底的标高，标桩间的距离3m，以防基底超挖。
②在地下水位以下挖土，必须有措施、有方案。
③土方工程一般不宜在雨天进行。
在雨季施工时，工作面不宜过大。
应逐段、逐片地完成，并应切实制订雨季施工的安全技术措施。
④为减少对地基土的扰动，机械挖土应在基底标高以上保留200~300mm左右，以后用人工挖平清底。
所有预留厚度应在基础施工前用人工挖除。
二、深基坑开挖及降水开挖总体方案①考虑场区外周边施工环境因素，合理确定基坑开挖时间。
②确定季节性变化对地下水位影响，为优化基坑土方开挖方案创造条件。
施工期间场地的地下水位变化范围的准确测定，为进一步优化本工程深基坑开挖方案提供了可靠依据。
③本工程深基坑开挖及降水开挖方案的优化原则。
通过上述对本工程场内外施工技术条件及对施工期间场地内地下水位实际变化论证，从有利于连续作业、便于施工、技术可靠、经济合理等方面出发，在多方案比较的基础上，确定了地下水位以上基础土方采用正常大开挖方案；地下水位以下深基坑集群的土方采用轻型井点降水开挖方案。
④通过轻型井点降水系统将地下水抽至专用水箱后，采用离心泵将专用水箱内的井水排至自然地坪以上。
1 基坑开挖施工采取分步开挖、分步支护的方法，按设计要求进行开挖。
开挖完毕后，采用小型机具或铲等进行切削清坡，以保证坡面平整并达到设计坡度。
2 基坑降水①根据工程地质勘查资料，基坑开挖深度范围内各土层均属于含水率在32～49%之间的饱和淤泥质土。
从渗透系数看，含水率较大的土层水平方向渗透系数要比铅直方向渗透系数大得多，若按常规施工方法即仅在井管末端设置滤管，则仅能抽取局部土层内水平向渗透水。
《基础篇：基坑支护》PPT课件
a
59
降水（压）井点剖面布置图
a
60
⑶ 坑内井点降水要点
① 坑内井点降水应在开挖前20天进行，降水深度应达到设计 要求，并不得少于坑底以下1m。
② 降水必然会形成降水漏斗，从而造成对周围环境的影响， 因此要合理使用井点降水，在邻近保护对象附近一定要形成封闭 的隔水帷幕后才能开始降水。
③ 降水期间应按设计要求布置水位观测孔，对基坑内外的地 下水位变化及邻近的建（构）筑物的沉降进行监控，当建（构） 筑物的变形速率或变形量超过警戒值时，可用回灌水法或隔水法 来控制降水对周围环境的有害影响。
⑷预应力张拉及封锚：
制浆
注浆
拉杆的预应力张拉
a
锚杆逐层向下支护施工
共70页 第2250页
2.4.4 挡土灌注桩与土层锚杆结合支护
锚杆及横撑
a
冠梁 悬臂支护桩
共70页 第2621页
2.4.5 钢板桩支护
当基坑较深、地下水位较高 且未施工降水时，采用板桩作为 支护结构，既可挡土、防水，还 可防止流砂的发生。
共70页 第1712页
钢筋砼灌注桩的排列方式
北京神华大厦基坑的 交错相间排桩支护
a
共70页 第1813页
2.4.2 土钉墙支护
a
共70页 第1194页
土钉支护施工工艺：
⑴开挖工作面 ⑵喷射第一层砼 ⑶土钉成孔
喷射第一层砼
人工洛阳铲成孔
a
冲击式钢管成孔
土层锚杆钻机成孔
共70页 第2015页
⑷安设土钉、注浆
灌注桩与 水泥土桩结合
共70页 第16页
2.4.1 排桩支护
开挖前在基坑周围设置砼灌注桩，桩的排列有间隔式、双排 式和连续式，桩顶设置砼连系梁或锚桩、拉杆。施工方便、安全 度好、费用低。
不看后悔-深基坑内支撑施工流程
基坑开挖施工准备①建筑物位置的标准轴线桩、水平桩及灰线尺寸，已经过复核。
②决定挖土方案,包括开挖方法、挖土顺序、堆土弃土位置、运土方法及路线等。
③障碍物和地下管道已进行处理或迁移.④排水或降水的设施准备就绪.2.1 工艺流程放线→挖土、挖基坑周边地面截(排）水沟→修边坡→维护坡面→挖土至坑底面设计标高→挖基底周边排水沟、基底找平.2.2 施工注意事项①基坑开挖，在有水平标准严格控制基底的标高，标桩间的距离≤3m,以防基底超挖.②在地下水位以下挖土，必须有措施、有方案.③土方工程一般不宜在雨天进行。
在雨季施工时,工作面不宜过大。
应逐段、逐片地完成，并应切实制订雨季施工的安全技术措施。
④为减少对地基土的扰动，机械挖土应在基底标高以上保留200～300mm左右，以后用人工挖平清底。
所有预留厚度应在基础施工前用人工挖除.深基坑开挖及降水开挖总体方案①考虑场区外周边施工环境因素，合理确定基坑开挖时间。
②确定季节性变化对地下水位影响，为优化基坑土方开挖方案创造条件。
施工期间场地的地下水位变化范围的准确测定，为进一步优化本工程深基坑开挖方案提供了可靠依据。
③本工程深基坑开挖及降水开挖方案的优化原则.通过上述对本工程场内外施工技术条件及对施工期间场地内地下水位实际变化论证,从有利于连续作业、便于施工、技术可靠、经济合理等方面出发,在多方案比较的基础上,确定了地下水位以上基础土方采用正常大开挖方案；地下水位以下深基坑集群的土方采用轻型井点降水开挖方案.④通过轻型井点降水系统将地下水抽至专用水箱后,采用离心泵将专用水箱内的井水排至自然地坪以上。
3.1 基坑开挖施工采取分步开挖、分步支护的方法,按设计要求进行开挖.开挖完毕后,采用小型机具或铲等进行切削清坡，以保证坡面平整并达到设计坡度。
3.2 基坑降水①根据工程地质勘查资料，基坑开挖深度范围内各土层均属于含水率在32～49%之间的饱和淤泥质土。
从渗透系数看，含水率较大的土层水平方向渗透系数要比铅直方向渗透系数大得多，若按常规施工方法即仅在井管末端设置滤管,则仅能抽取局部土层内水平向渗透水.因此根据这一特性，滤管由原来在井管末端部设置一段改成整根井管多段设置，本工程滤管从原来的一段增加为三段,分别长3m、2m、2m，以便最大限度地将各土层内渗透水抽吸出来。
基坑水平内支撑施工
第一节基坑水平内支撑施工一、施工方法简述1、土方开挖至混凝土支撑底标高时整平夯实基础，铺设木模板，然后进行绑扎钢筋、浇筑混凝土。
2、具体施工工艺流程：土方开挖至设计标高→支撑下地面夯实处理→铺立模板→绑扎支撑钢筋→浇筑支撑混凝土→待混凝土强度达到设计强度再进行下一步土方施工。
3、混凝土支撑钢筋在绑扎过程中，要注意与格构柱的连接施工中确保格构柱的完整，确保格构柱与混凝土支撑密切连接。
4、支撑预起拱高度按照规范中所确定的值，施工时应按支撑梁长严格控制。
5、混凝土支撑底模拟采用塑料板或胶合板模板，土基要夯实。
开挖地层条件不好的情况下进行换填处理，夯实后进行支撑施工，必要时可以使用C20混凝土浇筑垫层做为支撑施工的地模。
混凝土做为垫层时注意在垫层和支撑之间铺设薄层模板或塑料板，主要用于防止开挖时支撑下面的垫层粘连，以免混凝土碎块砸伤基坑内施工人员，造成安全事故。
6、浇筑时由混凝土罐车运送至现场，用象泵将混凝土泵入模板内，采用插入式振捣器振捣，确保混凝土振捣密实。
7、浇筑完成后，用塑料布覆盖养护，浇水养护时间不小于7天。
二、钢筋施工1、认真熟悉图纸，核对钢筋型号、直径、尺寸和数量等，先绑扎主筋，然后是分布筋，在支撑梁钢筋上划出箍筋及分布筋的位置，保证钢筋准确。
钢筋安装施工严格按设计要求的钢筋排列顺序自下向上施工。
2、支撑梁钢筋一般先在垫层上绑扎，然后再支设模板。
主次梁同时配合进行。
梁中箍筋应与主筋垂直，箍筋接头交错设置，箍筋转角与纵向钢筋的交错点均应扎牢。
弯起钢筋与负钢筋位置正确，梁柱交接处，梁钢筋锚入柱内长度按设计要求施作。
主梁与次梁纵向钢筋相交处，次梁纵向钢筋应搁置在主梁纵向钢筋上面。
3、钢筋工程质量标准（1）钢筋应有出厂质量证明书和试验报告，钢筋的品种和质量必须符合设计要求和有关标准的规定。
（2）钢筋带有颗粒状或片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用。
钢筋表面应保持清洁。
（3）钢筋的规格、形状、尺寸、数量、锚固长度、接头设置，必须符合设计要求和施工规范的规定。
地铁深基坑土方开挖及钢支撑架设技术
深基坑土方开挖及钢支撑架设技术一、工程概况及地质描述（一）工程概述xx站位于xx大道与xx交叉路口南侧，沿xx大道南北布置，与5号线通过联络线换乘。
车站总长为226m，标准段宽度为21.1m，顶板覆土3～3.5m，标准底板埋深16～17m，端头井底板埋深17.8～18.3m；南北端头均为盾构接收井，车站共设4个出入口和2个风道和一个消防疏散通道，其中西侧2个出入口预留。
车站采用明挖顺作法（局部盖挖）施工，主体围护结构采用φ1200＠950（盖挖路面西侧部分，其平面尺寸为51.9*12m）／φ1000＠750套管咬合桩＋水平内支撑体系。
基坑标准段设置4道支撑、端头井设置5道支撑（1～7轴设置换撑），其中首道支撑均为钢筋砼支撑，其余支撑均为Ф609×16钢支撑。
钢筋混凝土支撑间距一般为8～9m，盖挖节点采用400mm厚砼盖板，第一道砼支撑局部加密（间距6m左右）兼做路面梁体；钢支撑间距约为3.00m～3.5m左右，由于基坑较宽，砼支撑下方增设格构柱，采用型钢梁支承钢支撑，以减小钢支撑的长细比，增加稳定性，支撑横梁采用2I45b型钢焊在钢格构柱上，钢支撑共260根。
第一道混凝土支撑与冠梁同时施工，第二～五道钢支撑均支撑在钢围檩上，换撑两端支于结构侧墙上，钢围檩与围护桩之间间隙采用C30细石砼填充。
（二）工程地质及水文地质1、工程地质拟建场地地貌单元属岗间坳洼区地势比较平坦，地面高程在8.61～9.66之间，基坑范围内土层从上到下依次为：为①-1杂填土，②-1b2-3粉质粘土、②-2b4淤泥质粉质粘土、②-3b3-4软流塑粉质粘土、③-2b2-3粉质粘土、③-2c-d2-3粉土夹粉砂、③-4e含砾石混合土、K1g-2强风化泥质粉砂岩等；车站底板位于淤泥质粉质粘土和软-流塑粉质粘土高压缩性土层中。
主体围护结构插入强风化岩深度约2～4米。
见xx站工程地质层剖面图。
2、水文条件本区间场地地下水主要为孔隙潜水，局部分布有弱承压水，其中孔隙潜水主要赋存于杂填土。
深基坑钢筋混凝土内支撑工法
深基坑钢筋混凝土内支撑工法1. 引言1.1 基坑工程背景及意义随着城市化进程的加快，土地资源变得日益紧张，地下空间的开发和利用逐渐成为缓解这一矛盾的有效途径。
基坑工程作为地下空间开发的重要环节，其安全性和经济性直接影响着整个工程项目的成败。
深基坑工程，特别是大深度、大面积的基坑，其施工难度大、风险高，对周围环境的影响也更为显著。
因此，研究深基坑施工技术，确保工程安全、高效、环保，具有重要的现实意义。
1.2 深基坑钢筋混凝土内支撑工法的优势深基坑钢筋混凝土内支撑工法作为一种常见的支护结构形式，以其独特的优势在深基坑工程中得到了广泛应用。
其主要优势体现在以下几个方面：1.高承载能力：钢筋混凝土内支撑结构具有较高的强度和刚度，能有效承受土压力和水压力，保证基坑稳定。
2.空间利用：内支撑结构位于基坑内部，不影响地面空间的利用，有利于施工现场的布置和施工效率的提高。
3.环境保护：内支撑结构减少了围护结构对周围环境的影响，降低了施工过程中的噪音、振动和地面沉降。
4.经济性：与传统的围护结构相比，钢筋混凝土内支撑工法在材料、施工设备和人工等方面的成本较低，具有较好的经济效益。
以上内容对深基坑钢筋混凝土内支撑工法的背景和优势进行了概述，为后续章节的具体分析奠定了基础。
2. 深基坑工程概述2.1 深基坑的定义与分类深基坑工程是指在城市建设、土地开发等工程中进行地下空间开发时，围绕建筑物或结构物所开挖的超过5米的基坑。
深基坑工程是现代建筑工程中常见且技术要求较高的工程类型，其目的是为了保证地下结构的施工安全和质量。
深基坑按照其用途和施工方法，大致可以分为以下几类： 1. 支护基坑：此类基坑主要用于保护周围环境，防止因土体开挖导致的地面沉降或邻近建筑物的破坏。
2. 基础基坑：为基础施工提供足够的工作空间，常见于高层建筑或大型结构物的基础施工。
3. 混合基坑：结合了支护和基础功能，既要保证施工安全，又要满足基础建设的需要。
深基坑临时内支撑支护施工工法(图文)
深基坑临时内支撑支护施工工法XXXXXXXXXXXXXXXXXXXXXXX XXXXX1、前言随着我国经济建设的高速发展，大规模的高层建筑地下室、地下商场的建设和大规模的市政工程如地下停车场、大型地铁站、地下变电站、大型排水及污水处理系统等的施工都面临深基坑工程。
近年来，我国的深基坑呈现出新的特点，主要表现为：基坑的规模越来越大，主楼与裙楼连成一片，大面积的地下车库、地下休闲中心一体化开发的模式频频出现使得面积较大的深基坑越来越多；基坑的开挖深度越来越大；而城市开发逐具规模化，基坑场地越递紧凑，有些建筑紧贴红线，使得建筑基坑周边几无施工场地；基坑周边环境复杂敏感，邻近大量管线、建筑及地铁构筑物。
由于功能要求日益复杂、支护体系种类繁多，各种施工工艺的联合使用，其复杂程度对深基坑的设计与施工提出诸多挑战性问题。
某工程建筑面积130672m2，地上23层，地下2层，基坑南北长约173.6m，东西长约114.9m，基坑开挖深度8.1～9.5m。
本工程现场施工场地极其狭窄，现场东南西侧不到5米紧邻圈地围墙，北侧开挖边线到银行大楼不到16m，距离周边多层砌体结构建筑最近处约8.70m，基坑无法自然放坡，因此为保证基坑安全，经过研究并通过XXX土木工程技术有限公司核算，决定采用深基坑临时内支撑体系。
2、工法特点2.1占用场地很小，适用于毗邻建筑多而近，且周围施工地界极其狭窄的工程。
2.2水平支撑结构在支护作用完成后可以拆除，不影响地下结构的布局，可大幅度降低工程造价，缩短施工工期。
2.3水平结构由上向下逆向施工，且基坑中央预留有足够大的空间，使主要竖向工程结构可以正向施工，保证工程整体的内在质量。
3、适用范围本工法适用于大面积地下工程、大深度的地下工程、复杂形状的地下工程、周边状况苛刻，对环境要求很高的地下工程、作业空间较小和上部结构要求紧迫的地下工程。
4、工艺原理4.1概述本工程规划用地面积为32692.3m2，规划建筑面积130672m2，其中地上建筑面积97734m2，地下建筑面积32938m2。
工程土方开挖方法图解介绍
工程土方开挖方法图解介绍一、土方开挖分区段的情况根据本工程基坑特点，基坑开挖分区及施工阶段安排如下：1、第一阶段：A 区采用中心岛式开挖，B 、C 区挖冠梁沟槽，自自然地坪开挖至冠梁及支撑结构地面标高；2、第二阶段：施工A 、B 、C 区对应的砼冠梁及水平支撑结构，待水平支撑结构达到设计要求强度后，开挖A 、B 、C 区第二步土方，从水平支撑结构开挖至基坑底标高，开挖过程中逐步完成桩间喷浆护坡工作；3、第三阶段：A 区完成地下二层结构施工，拆除水平支撑；4、第四阶段：退台开挖预留D 区20m 土台的土方至设计底标高；5、第五阶段：破除深浅坑交界处的支护桩，并完成相应的地下结构施工。
A-A-BCDA二、土方开挖平面流向、出土口布置出土口出出土口出土口出土口三、出土口加固措施本工程岛式开挖出土口宽度4m，跨度按3.5m考虑，由于跨越环梁距离较小，不需设置出土栈桥，采用环梁上覆1.5m厚素土，上铺满铺9m跨度钢箱道板保护，形如下图所示。
四、场外运土路线施工现场东门运出→沽城路→海口街→海丰路→运至天津滨海荣泰置业有限公司2号地，按照天津市扬尘控制措施全面覆盖，运程大约600~800米左右。
五、试开挖本工程浅基坑部分区域采用自然放坡，根据专家论证要求在正式开挖前进行试开挖，试开挖部位选择在11号塔吊位置，该位置位于B区中部，距离既有建筑、基坑支护桩较远和设计边坡均较远（最近为20m），按照设计要求坡度开挖，如基坑稳定，则直接施做塔吊基础，在基坑开挖前安装11#塔吊。
试开挖时间为基坑支护施工完毕强度满足要求，降水开始15天后。
试开挖位置图试开挖平面图六、土方开挖顺序及方法（一）工况一第一步土方开挖、做支撑<1>A区采用中心岛式开挖，B、C区挖冠梁沟槽，从自然地坪开挖至冠梁及支撑结构地面标高，开挖深度约2.2m，开挖土方量1.8万m³；表层土方开挖采用反铲式挖掘机，配合自卸汽车出土，开挖至第一道混凝土支撑底部标高时，夯实地基铺设模板做为地模，然后进行第一道钢筋混凝土支撑施工，待强度满足要求后再开挖下一步土方。
深基坑土方开挖及支撑施工方案
深基坑土方开挖及支撑施工5.2.1深基坑土方开挖5。
1．1。
1 施工工艺流程地下室土方分四次开挖，第一道支撑施工期间穿插进行地表土方开挖，挖至第一道支撑下口标高处。
其它各层土方开挖须严格遵照设计施工参数和时空效应要求以及开挖顺序进行施工。
原则上每层土方开挖一至二天后插入支撑施工，每道支撑形成整体养护五天后开始下一层土方开挖，以此循环直至挖土到基坑底.具体分层、养护要求须与基坑支护设计单位协调计算后确定。
土方施工流程图如下：ﻬ编制施工管理计划绘制施工图 选择专业施工队现场放线 平整场地 临近建筑物保护土方开挖 井点设置降水排水坑设置 排水弃土处理分层开挖内支撑立桩打设栈桥桩打设水平支撑施工周边及基坑监测5．1．１．2施工方法基坑开挖采用三道钢筋混凝土内支撑，土方分四次开挖，遵循“分层、分块、对称、限时、先撑后挖、严禁超挖”的总原则,利用时空效应原理，严格控制基坑变形。
在各层土方开挖前,坑内降水深度必须达到开挖面以下1。
5～2m 。
地表土方开挖配合第一道支撑施工即可，不受分块的限制.第一道支撑以下土方开挖分块见“基坑土方开挖平面布置示意图"，其中Ⅰ块时间不作限制。
其余土体按编号顺序依次开挖,编号相同者,须同时开挖，Ⅰ-１至Ⅰ-９各块土体必须在２4小时内挖完，并及时插入支撑施工,尽快形成整体支撑。
STRQPNMLKJ HGF E D C B A2928272625242322212019181716151413121110987654321Ⅰ-9Ⅰ-8Ⅰ-7Ⅰ-6Ⅰ-5Ⅰ-3Ⅰ-4Ⅰ-3Ⅰ-2Ⅰ-1Ⅰ-2Ⅰ-3Ⅰ-5Ⅰ-6Ⅰ-7Ⅰ-8ⅠⅠⅠ随着开挖深度的变化，取土方式和出土方向均各不相同，现分述如下：(１)地表土方开挖-—硬化场地的破除和表层土开挖首先采用三台镐头机破除场地硬化部分的混凝土，与表层土一同外运.表层土自西向东一次开挖至第一道支撑底，运土车直接下基坑,为第一道支撑尽快形成创造条件。
深基坑支护——环形内支撑设计应用(干货)
深基坑支护——环形内支撑设计应用（干货）一、环形内支撑的构造环形内支撑的平面布置可根据基坑的尺寸设计成圆形、椭圆形或其它弧形.截面尺寸宽度为1200～2000mm,高600～lO00mm,全截面配筋,砼强度等级为C30～C40.图1是某工程圆形内支撑布置图.一般来说,基坑侧壁的荷载通过整体现浇板或梁传到环梁上.为了保证环梁的受力合理,在进行结构布置时应尽可能利用板向环梁传递荷载.图1基坑平面布置二、环形内支撑的布置1．水平布置对于基坑平面为正方形或近似方形时,可采取圆形内环支撑；对于长方形基坑可采用椭圆形支撑,如图2所示.而对于窄长形或不规则形的基坑,则应采用2个或2个以上圆环或其它曲线进行组合,如图3所示.图2基坑半面布置图图3不规则基坑平面环形内支撑布置示意(单位：mm)2．竖向布置由于环形支撑的刚度较大,对广州地区一般地质情况而言,基坑开挖深度在11m内可设一道支撑,而对于开挖深度超过llm的基坑,可根据计算设计1～2道支撑.在确定支撑的竖向位置时,应注意尽量避开地下室的楼层结构.三、计算与分析1．计算方法由于支撑与挡土排桩的受力及变形相关,二者的变形必须保持协调一致,受力应保持平衡,因此,分析计算方法是采用反复迭代的方式来进行.2．挡土桩的受力与变形挡土桩的计算模型可采用集中力弹簧模型,根据钢筋混凝土环形支撑的刚度可计算出挡土桩的弯矩、位移、剪力、桩前土反力等.3．环梁结构支撑的受力与变形根据上述步骤计算的挡土桩对环梁支撑的作用力可认为它均匀地反作用于冠梁或腰梁上,视冠梁或腰梁与环梁结构为一整体,应用有限元分析的计算模型,可计算出环梁结构各点的位移及应力分布.四、设计实例1．工程概况广州市某21层框—剪结构体系(含2层地下室),地下室开挖深度为8．5m(由原地面计起),该建筑物基坑边线南临珠宝街路；东贴龙津西路、逢源路；北面为龙津西路,其中一段有一旧建筑物未拆除,作为施工临设使用,西面为旧式建筑(幼儿园等),其已临近基坑边几乎没有退缩.由于种种原因,该工程在挡土桩完工后施工基础挖孔桩时已引起了周围地面下沉,房屋开裂,为了保证在深基坑土方开挖过程中周边建筑物、市政管线及道路不再出现裂缝,业主决定在基础土方开挖前对原基坑支护方案进行重新研究没计.本基坑原围护桩采用钻孔灌注排桩,外加旋喷桩形成止水帷幕.为了充分利用原有的挡土桩并满足业主提出的周围建筑物及市政设施不再受损的要求,必须控制基坑土方开挖过程中围护结构的变形,为此选择了环梁结构作为本基坑的支撑体系,并对该体系进行了深入研究和优化设计.2．地质概况根据业主提供的钻探资料,场地由上至下依次为：人工填土层、淤泥质土、细砂、淤泥、粉质粘土、砾砂、残积土层.本层为泥质粉砂岩及粉砂岩风化而成的粉质粘土,局部为粉土,呈浅黄、褐红色,湿,硬塑状为主,局部可塑及坚硬状,顶面埋深12.0～17.9m,厚度2.6～9.6m.本场地基岩层顶面埋深15～18.40m.场内地下水主要是微承压水,水位埋深约-1.0.3．计算过程与结果(1)挡土桩钢筋混凝土环形支撑刚度分别取2.5×105kN／m(基坑边线中部)及10×105kN／m(基坑边线面部),计算出支护桩的弯矩、位移、剪力、桩前土反力,其中桩的最大计算弯矩为469.6kN／m,桩的最大位移发生在支护桩顶以下5m左右,基值最大为13.7mm,支护桩对环梁支撑的力为185kN／m.支护桩配筋10φ25和6φ20,抵抗弯矩为650kN／m满足要求.(2)环梁取支护桩对环梁支撑的作用力为185kN／m．连系梁和环梁厚度取700mm,连接板厚度取200mm.运用有限元法,按平面应力问题可算出环梁的应力与变形.支撑系统的受力计算结果如图4、5所示.从上述结果可以看出,支撑最大变形为7～8mm,发生于基坑的长边中部,其余部位位移较小,环形梁和支撑均呈压应力状态,达到了设计所要求的目标.图4基坑环梁结构支撑水平应力等值线(单位：MPa拉为正)图5基坑环梁支撑位移等值线(单位：mm)5．变形观测结果根据监测单位提供的观测资料,环梁的位移最大值约为10mm,这一结果与理论计算值相吻合,亦满足设计要求.。
深基坑内支撑施工流程
【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】基坑开挖施工准备①建筑物位置的标准轴线桩、水平桩及灰线尺寸，已经过复核。
②决定挖土方案，包括开挖方法、挖土顺序、堆土弃土位置、运土方法及路线等。
③障碍物和地下管道已进行处理或迁移。
④排水或降水的设施准备就绪。
2.1 工艺流程放线→挖土、挖基坑周边地面截（排）水沟→修边坡→维护坡面→挖土至坑底面设计标高→挖基底周边排水沟、基底找平。
2.2 施工注意事项①基坑开挖，在有水平标准严格控制基底的标高，标桩间的距离≤3m，以防基底超挖。
②在地下水位以下挖土，必须有措施、有方案。
③土方工程一般不宜在雨天进行。
在雨季施工时，工作面不宜过大。
应逐段、逐片地完成，并应切实制订雨季施工的安全技术措施。
④为减少对地基土的扰动，机械挖土应在基底标高以上保留200~300mm左右，以后用人工挖平清底。
所有预留厚度应在基础施工前用人工挖除。
深基坑开挖及降水开挖总体方案①考虑场区外周边施工环境因素，合理确定基坑开挖时间。
②确定季节性变化对地下水位影响，为优化基坑土方开挖方案创造条件。
施工期间场地的地下水位变化范围的准确测定，为进一步优化本工程深基坑开挖方案提供了可靠依据。
③本工程深基坑开挖及降水开挖方案的优化原则。
通过上述对本工程场内外施工技术条件及对施工期间场地内地下水位实际变化论证，从有利于连续作业、便于施工、技术可靠、经济合理等方面出发，在多方案比较的基础上，确定了地下水位以上基础土方采用正常大开挖方案；地下水位以下深基坑集群的土方采用轻型井点降水开挖方案。
④通过轻型井点降水系统将地下水抽至专用水箱后，采用离心泵将专用水箱内的井水排至自然地坪以上。
3.1 基坑开挖施工采取分步开挖、分步支护的方法，按设计要求进行开挖。
开挖完毕后，采用小型机具或铲等进行切削清坡，以保证坡面平整并达到设计坡度。
3.2 基坑降水①根据工程地质勘查资料，基坑开挖深度范围内各土层均属于含水率在32～49%之间的饱和淤泥质土。
复杂环境下深基坑土方开挖施工方法
安徽建筑复杂环境下深基坑土方开挖施工方法曾金聪（福建建工集团有限责任公司，福建福州350000）摘要：文章以某医院综合楼项目在周边环境非常复杂的情况下深基坑土方开挖工程为实例，介绍了土方开挖施工方法和方案对比优化，保证了施工过程质量、安全、成本和工期目标的实现。
关键词：深基坑；土方开挖；复杂环境；成本控制作者简介：曾金聪（1964-），男，福建福州人，毕业于武汉理工大学土木工程专业，本科，高级工程师。
专业方向：建筑工程施工管理。
中图分类号：TU473.2文献标识码：A 文章编号：1007-7359（2021）08-0203-02DOI:10.16330/ki.1007-7359.2021.08.0920引言近几年，尽管在复杂环境下深基坑的施工技术得到了一定程度的发展，积累了一些宝贵的经验，但是在实际项目实施过程中仍然存在着一些问题，本文具体地探讨了在复杂环境下深基坑土方开挖施工特点、施工方法和保障措施。
1工程概况1.1设计概况本工程位于某市区中心繁华地段的院区内，地上22层，地下2层，地下室基坑面积约5730.1m 2，周长约332.5m 。
土方约78000m 3，石方6000m 3。
地下室基坑开挖深度按筏板垫层底标高-13.20～-14.40控制，基坑周边场地标高为19.00～21.00，基坑开挖深度12.20～15.40m ，其坑中坑开挖深度18.10m 。
基坑结构设计采用排桩+2道内支撑支护。
在±0.000、-3.0m 标高处围护桩顶设一冠梁，-3.0m 、-8.0m 标高处各设一道腰梁及内支撑，冠梁以上坡面及基坑开挖面(围护桩表面)做挂网喷射混凝土防护，水平内支撑设有26根型钢格构柱(600×600mm)。
1.2降水措施设计概况为防止透水层中地下水位对基坑开挖产生影响，本设计于基坑周边设置止水帷幕，基坑底设置19口降水井（疏干井），降水井与回灌井（12口）。
2施工难点2.1场地狭小场地南侧及东侧红线（即现有的医院围墙）均与城市主干道相邻，西侧红线与居民楼（2～3F ）相距约3m ，场地南临鹤山西路，东临世纪大道及第一住院楼（22F ，桩基础），世纪大道东侧为秦溪，距离本工程场地最近约60m ，溪宽约25m ～30m ，两侧采用条石砌筑挡墙，高约5m ～8m ，目前溪水深约20～30cm ，溪水自北东向南西流向。
