民用建筑机电设备安装中管线布置综合平衡技术摘要:近年来,我国的科技水平大幅度提高,建筑机电设备的安装更加复杂,在安装过程中,不仅要考虑机电设备的安装质量,还要尽可能地满足用户的使用功能需求。

文章在概述建筑机电设备安装中管线布置综合平衡技术的基础上,分析了其实践应用中的注意事项,并提出了优化措施,以供参考。

关键词:民用建筑;机电设备安装;管线布置综合平衡技术1管线布置综合平衡技术原则1.1定位原则在管线布置中,定位原则是指确定管线的位置和走向,以满足工程需求和最小化对环境的影响。

在确定管线位置时,需要考虑地形地貌、土壤条件、地下设施、环境保护等因素。

同时,还要考虑管线的维修和运维工作的便利性,以及未来的扩展和改造需求。

1.2排列原则排列原则是指在管线布置中,合理安排不同管线之间的间距和相互关系。

这涉及到管线的平行排列、交错排列、并列排列等。

通过合理的排列,可以最大限度地减少管线之间的干扰和冲突,提高管线的运行效率和安全性。

1.3交叉避让原则交叉避让原则是指在管线布置中,避免不同管线之间的交叉和碰撞。

交叉避让原则要求在管线设计中尽量避免管线之间的交叉,或者通过采用不同的埋设深度、交叉角度、穿越方式等措施来减少交叉带来的影响。

这可以防止管线之间的干扰和损坏,保障管线的运行安全和可靠性。

2民用建筑机电设备安装中管线布置综合平衡技术策略2.1细化管线布置综合平衡技术工作(1)施工作业人员需要充分了解和掌握综合技术内容,以便根据机械设备及时调整管线安装方案。

事先做好准备工作可以避免施工操作失误的情况。

在施工过程中,施工作业人员应该对机械设备的数据、参数、设计、验收等环节进行管理。

通过合理的管线布置和综合平衡技术的应用,可以避免出现管线交叉的情况。

综合平衡技术可以帮助施工作业人员在管线布置时考虑到不同管线之间的距离和空间需求,避免交叉和干扰。

同时,综合平衡技术还可以帮助施工作业人员根据实际情况调整图纸,减少错误安装和不安全施工的风险。

浅析在建筑机电工程中管线布置综合平衡技术的应用

浅析在建筑机电工程中管线布置综合平衡技术的应用

浅析在建筑机电工程中管线布置综合平衡技术的应用摘要:随着科技的不断进步,建筑物的功能越加完善,系统集成度也随之提高,对机电安装工程的工艺要求也更加严格。

文中详述了在建筑机电设备安装中管线布置综合平衡技术的价值和优势,分析了其技术要点及使用原则,并以吉宝汇景城商业广场为实例,详细介绍了管线布置综合平衡技术在本工程中的应用效果。

关键词:管线布置;管线平衡技术;建筑机电设备1 管线综合布置平衡技术涵义1.1 管线布置综合平衡技术管线布置综合平衡技术是一种适用于建筑机电设备安装工程的施工及管理技术。

是在使用CAD计算机绘图软件的辅助下对各项机电安装项目的设计和安装图纸的二次深化,用较小的成本来达成较为满意的效果,尤其适用于体量大、专业管线种类多、系统集成度高、工期和成本压缩较高的工程。

1.2 管线综合平衡技术价值在一个综合体内,机电工程往往有大量管线(道)需要安装在公共通道、各类机房等处,在以往的施工当中,各机电安装专业往往各自为政,造成排线(管)的混乱无序,甚至为了满足局部位置、高度的要求,不得不停工整改,结果不但延误了工期,也给后期的投入使用和检修维护带来很多困难。

管线布置综合平衡技术就是利用信息技术在充分考虑上部空间的前提下将建筑物中各类专业管线、吊杆和桥架等进行合理布局,在保证使用功能的同时,压缩工期节约成本、保证产品观感质量等方面的要求。

尽最大可能解决机电设备安装单位之间的矛盾,协调与其他土建、结构、装饰装修单位之间利益关系,满足相关参建单位的要求。

1.3 技术要点在进行管线综合布置施工前专业技术人员需要进行充分的技术准备,其中包括充分研读设计文件、各设备安装的相关操作规范和工艺流程、掌握各机电设备的安装位置、管线(道)的具体走向等诸多情况。

其次组织相关施工方对现场踏勘后进行图纸会审,确定柱、结构梁的具体位置和相关尺寸,最后整理出电子版图纸,进而制作出机电安装管线综合平衡图,在实施的过程中注重相关工艺方案及技术信息的收集,一旦发现布局不合理或者管线位置模糊不清等问题立刻与相关方进行沟通解决。

民用建筑机电设备安装中管线布置综合平衡技术

民用建筑机电设备安装中管线布置综合平衡技术

民用建筑机电设备安装中管线布置综合平衡技术论文
管线布置是民用建筑机电设备安装过程中极其重要的一环。

管线布置既要满足科学规划的要求,又要保证建筑节能效果、安全性和可持续发展。

传统的管线布置方法往往存在时空利用率低、冗余因素较高、相关建筑系统与机电设备之间不协调、新设备引入成本大等问题。

为此,本文提出一种新型的民用建筑机电设备安装中管线布置综合平衡技术,以便有效的解决上述问题。

首先,本文分析了民用建筑机电设备安装中管线布置的构成,以及它们之间的联系。

然后,通过使用建模技术,对管线布置的每个环节的资源利用情况、节能效果、安全性和可持续发展等方面进行系统测算,以及明确管线布置的核心因素和影响因素。

最后,运用多目标优化模型来求解最佳管线布置方案,实现设备安装中时空利用率的提高、冗余度的降低、建筑系统与机电设备的协调性提升、新设备引入成本的降低等目标。

本文所提出的管线布置综合平衡技术,在一定程度上提高了民用建筑机电设备安装中管线布置的精确度、高效率和节能效果,也为民用建筑机电设备安装提供了一种新的更加综合性的管理方式。

管线布置综合平衡技术

管线布置综合平衡技术

管线布置综合平衡技术一、工程概况:本工程属大型综合建筑,机电安装工程专业种类齐全,包含水(生活水系统,消防水系统,空调水系统)、电(动力、照明系统,消防报警系统,监控系统,楼宇自控系统,数字网络系统)、风(裙楼空调风,地下室消防送风、排烟)等。

为提高工程质量,避免各安装专业、施工阶段管线交叉打架、衔接不当而造成的返工浪费,采用管线布置综合平衡技术,应用量约20000㎡。

二、管线工程综合布置的原则:根据性能和用途的不同,建筑物内管线大体可分为给水管道、排水管道、采暖管道、通风空调系统中的管道、供配电线路等。

这些管道各有各的工艺布置要求,当出现相互交叉、挤占问题时,应从整体出发,使众多功能各异的管线布置得当,遵循以下避让原则:●小管避让大管,因小管避让绕弯所增造价较小;●临时管线避让永久管线;●有压管避让无压管;●金属管避让非金属管;●冷水管避让热水管,热水管避让冷冻水管;●附件少的管道避让附件多的管道;●管道之间的净距要求。

各种管线在同一处布置时,应尽可能做到相互平行、不交叉,并考虑预留出维修更换的操作距离、设置支吊架的空间。

三、管线协调:1)前期设计准备组织设计小组,熟悉图纸,对比现场情况,以及业主、设计院及监理的相关要求。

各个专业协调、沟通其调整的可能性,调整和优化各专业范围内的管线,消除原设计中各专业碰头的位置,使各专业管道综合布置畅通,为下一步施工阶段做好了准备工作。

2)绘制综合平面图:利用计算机绘图软件将各机电专业图纸按照不同图层分别将以叠加,形成机电综合平面图。

再结合功能要求、装饰要求,统一对综合平面图进行讨论,发现问题并加以调整。

尽可能减少机电安装各专业间的矛盾与问题。

3)合理安排施工程序建筑管线施工是一项系统工程,有其自身的客观规律,按照反映这种规律的程序统筹考虑、组织施工,能够保证各项施工活动相互促进、紧密衔接,避免不必要的重复工作,加快施工速度,缩短工期。

4)梁内走管传统的走管方式是在梁下吊设,当管道多时势必降低利用空间,由于这些管道是相对集中的,因此提高整个楼层层高并不经济。

管线综合布置

管线综合布置

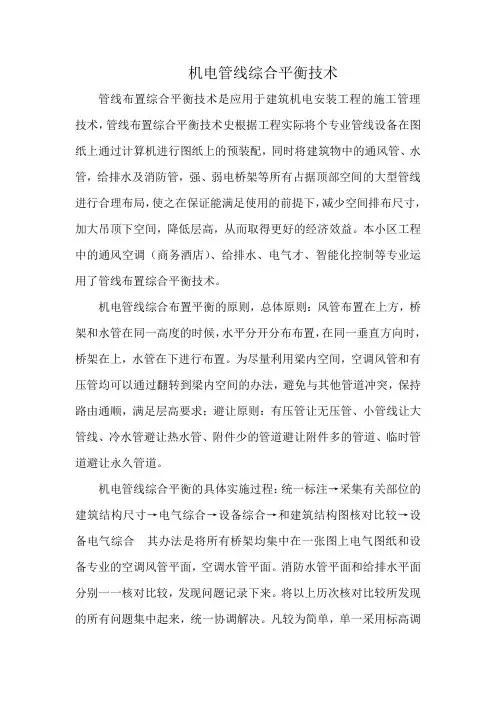

机电管线综合平衡技术管线布置综合平衡技术是应用于建筑机电安装工程的施工管理技术,管线布置综合平衡技术史根据工程实际将个专业管线设备在图纸上通过计算机进行图纸上的预装配,同时将建筑物中的通风管、水管,给排水及消防管,强、弱电桥架等所有占据顶部空间的大型管线进行合理布局,使之在保证能满足使用的前提下,减少空间排布尺寸,加大吊顶下空间,降低层高,从而取得更好的经济效益。

本小区工程中的通风空调(商务酒店)、给排水、电气才、智能化控制等专业运用了管线布置综合平衡技术。

机电管线综合布置平衡的原则,总体原则:风管布置在上方,桥架和水管在同一高度的时候,水平分开分布布置,在同一垂直方向时,桥架在上,水管在下进行布置。

为尽量利用梁内空间,空调风管和有压管均可以通过翻转到梁内空间的办法,避免与其他管道冲突,保持路由通顺,满足层高要求;避让原则:有压管让无压管、小管线让大管线、冷水管避让热水管、附件少的管道避让附件多的管道、临时管道避让永久管道。

机电管线综合平衡的具体实施过程:统一标注→采集有关部位的建筑结构尺寸→电气综合→设备综合→和建筑结构图核对比较→设备电气综合其办法是将所有桥架均集中在一张图上电气图纸和设备专业的空调风管平面,空调水管平面。

消防水管平面和给排水平面分别一一核对比较,发现问题记录下来。

将以上历次核对比较所发现的所有问题集中起来,统一协调解决。

凡较为简单,单一采用标高调整或平面位移即可说清楚的均采用文字叙述,先指出所在平面轴线位置,然后指出对何种轴线及如何进行调整。

凡情况复杂的,存在多种管线,既需要调整标高又需要调整平面位置者,即在适当位置画出剖面图。

考虑到水管外壁,空调水管、空调风管保温层的厚度。

电气桥架、水管、外壁距离墙壁的距离,最小有100㎜的距离,直管段风管距墙距离最小150㎜,沿结构墙需90度拐弯风管及有声器、较大的阀部件等区域,根据实际情况确定距柱墙距离,管线布置时考虑无压管的坡度。

不同专业管线间距离,尽量满足现场施工规范要求。

新工艺、新技术、新材料的使用及效果

新工艺、新技术、新材料的使用及效果

新工艺.新技术.新材料的使用及效果1)管线布置综合平衡技术①主要技术内容:管线布置综合平衡技术是施工管理技术随着建筑工程施工图纸电子版的应用,为施工过程控制以及竣工资料整理提供了较好的条件,更好的落实和调整过程建设方|监理及设计的各项要求,合理分布各专业管线的位置,在设计交底和综合审图阶段,采用管线综合平衡技术,可以最大限度实现设计和施工之间的衔接,为施工的顺利进行创造条件。

②主要技术特点:1.管线布置综合平衡技术的推行与应用,可以缩短施工工期,避免各安装专业施工阶段管路交叉打架.衔接不当而造成的返工浪费,提高工程质量并创造一定的经济效益。

2.管线布置综合平衡技术较快完善节点设计和施工详图设计。

3.管线布置综合平衡技术通过采用综合图纸解决在保证功能情况下系统内部管线的标高和位置问题,避免交叉时产生冲突,配合并满足结构及装修的各个位置要求,全面发现施工图纸存在的技术问题,并尽可能在施工阶段全部解决。

4.通过机电管线布置综合平衡技术可以在排列各种管道时考虑运行管理维修和二次施工对不同管线尤其是先后施工的管线,同时综合平衡还可考虑对于需要维修和二次施工的管线的安排,对于以后需要维修留出足够的位置。

2)粗直径钢筋连接技术应用中粗直径钢筋直螺纹机械连接,该技术工效高.成本低.连接方法容易掌握.质量稳定。

钢筋直径D>16,直螺纹钢筋接头成本对比其他钢筋连接成本持平甚至较低。

我司在几个大型工地都优先采用此技术,业主.监理.操作人员都非常认同。

本工程推广部位:梁.柱钢筋连接。

①主要技术内容:粗直径钢筋直螺纹机械连接技术是通过不同工艺方式将钢筋端头加工成螺纹,再用带有内螺纹的连接套筒将两根待接钢筋连接起来。

直螺纹接头的特点质量稳定,性能可靠,接头可达到行业标准I.II级的要求。

另外,现场可实现提前预制,在连接作业面施工方便.快捷。

②技术指标:粗直径钢筋直螺纹机械连接接头的技术指标符合行业标准《钢筋机械连接通用技术规程》的规则。

民用建筑机电设备安装中管线布置综合平衡技术

民用建筑机电设备安装中管线布置综合平衡技术

民用建筑机电设备安装中管线布置综合平衡技术摘要:在民用建筑机电设备安装工作中,管线布置综合平衡技术是一项非常重要的技术。

在实际的应用中,管线布置综合平衡技术主要是通过电子版的施工图来进行施工。

因此,必须对各种类型的关系进行合理的配置,以避免在实际的施工中,出现管线衔接不当以及相互交叉的问题,从而可以有效地避免返工现象的发生。

为保证管线布置综合平衡技术的迅速发展,必须保证其施工过程的合理、高效,这对于降低建设成本、提高建设质量起到了非常关键的作用。

基于此,本文以民用建筑机电设备安装为准入点,阐述管线布置综合平衡技术在其施工过程中的重要价值体现。

并对该技术的施工流程、原则以及施工技术等进行相应的分析,仅供参考借鉴。

关键词:民用建筑;机电设备安装;管线布置;综合平衡技术引言:在建设项目中,机电设备的安装是一个非常关键的步骤,它对于提高建设项目的质量,推动我国建设项目的发展起着举足轻重的作用。

在安装机电设备时,必须严格遵守施工规范,合理布局管线,保证设备的稳定。

因为在民用建筑机电设备的安装过程中,管线的类型比较多,所以很可能会出现管线布置不合理以及没有按照规定进行施工的现象,从而造成了在实际的安装过程中,存在着很多的问题,因此,必须要采用一种科学的安装方式,来做好管线布置设计工作。

一、管线布置综合平衡技术概述在所有的工程机械和电气工程项目中,管线布置的综合平衡是一项重要的施工工艺。

在给排水、通风空调、电气和消防的安装中,应按照合理的要求进行安装,确保安装的合理性,直接关系到机电设备安装的质量。

为了改善民用建筑中的机电设备的安装质量,需要采用综合平衡技术,对其进行合理调整,这对于更加高效地实施和调节机电安装设备起到了很大的影响,可以让现有的技术问题得到及时的解决。

按照管线布置综合平衡技术的特性、应用特征等,可以将它分为三个级别。

首先,在基本的层面上,它的内容包括了三个层面:施工安全、管线布置综合平衡技术的作用、技术与其它施工方法的配合。

管线布置综合平衡技术

管线布置综合平衡技术

管线布置综合平衡技术管线布置综合平衡技术是应用于建筑机电安装工施工管理技术,涉及建筑机电工程中通风空调、给排水、电气、智能化控制等专业的管线安装。

为确保工程施工工期和工程施工质量,避免因各专业设计不协调和设计变更产生的“返工”等经济损失,避免在选用各种支吊架时因选择用规格过大造成浪费、选用过小造成事故隐患等现象,通过对设计图纸的综合考虑及深化设计,在施工前先根据需要的施工图纸进行图纸“预装配”通过典型的截面图直观地把图纸上的问题全部暴露出来,尤其是在施工中各专业之间的位置“冲突”和标高“打架”问题。

通过在图纸上提前解决,在实际施工中基本做到一次成活,减少因变更和拆改带来的经济损失。

通过核算各个管线支吊架受力强度保证质量安全。

管线布置综合平衡技术是机电项目总包管理中不可缺少的一项管理技术,对于机电项目总包方尤为重要,机电项目总包方对分包有管理权,而管理需要细致的工作,如何细致而又切合实际的管理,就需要通过管线布置综合平衡技术,这项技术不仅可以控制分包的施工工序,还可以控制分包的施工质量和成本。

一、国内外发展概况随着建筑物功能的不断发展,各项新技术、高科技不断应用于各种建筑中。

机电工程所涉及的专业也越来越多。

建筑机电安装工程已成为一项十分重要的工作,因为建筑的实际功能大多由机电安装来实现,建筑机电安装工程不再是简单地将设备装上连接好,而是要注重最后各项功能的实现。

但是,由于建筑机电工程项目技术含量高,专业性强、各个专业系统在不断扩充的前提下不断变化,所以,未来在建筑机电项目安装工程中唱主角的将是机电安装工程的总包,将为业主提供完善的技术服务、专业技术上的协调和组织领导各专业分包的管理及施工,随着机电总包方的作用不断提升,作为机电总包方自身的管理就显得尤其重要了,如何协调、管理好各专业分包单位,就是摆在机电总包方面前的难题。

现在建筑市场在市场经济的影响下投资方或开发方要根据市场的需要及时改变方案,甚至改变原有结构及功能,尤其对于投资周期比较长的大型建筑,往往其功能定位会因施工时间较长,市场变化而多次发生变化, 这对于机电项目显得尤其突出,机电项目经常出现设计蓝图已经无法保证实际的安装情况或根本就没有施工图纸,通常情况下施工单位会通过开发方联系设计进行解决,但有时会出现出图时间和效果无法保证的情况,因为施工图而耽误很多的时间,这是现在施工中最为突出的问题。

管线布置综合平衡技术施工工法

管线布置综合平衡技术施工工法

管线布置综合平衡技术施工工法管线布置综合平衡技术施工工法一、前言:在城市化进程中,各类管线的布置成为一项重要任务。

为了保证布置的效果和质量,管线布置综合平衡技术施工工法应运而生。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及举例说明,并保证内容简洁明了、实用完整、准确可信。

二、工法特点:管线布置综合平衡技术施工工法具有以下几个特点:一是综合平衡,能够满足多种管线布置要求;二是施工效率高,能够提高施工速度和质量;三是资源利用合理,节约施工成本;四是适应性广泛,适用于不同的地质条件和管线类型。

三、适应范围:该工法适用于城市建设、工矿企事业单位、道路交通及农田灌溉等领域的管线布置工作,包括给水、排水、燃气、电力、通信和暖通等各类管线。

四、工艺原理:该工法通过合理规划和布置管线,采取不同的施工工艺和技术措施,以满足实际工程的需求。

工艺原理主要包括:管线布置前的勘察和设计、工程地质条件分析、管线材料选择、管线布置方式确定、管线交叉、分支和连接方式选择等。

五、施工工艺:施工工艺分为勘察设计、材料准备、开挖、地基处理、管线安装和管线保护等多个施工阶段。

具体包括管线标高测量、开挖施工、管线安装、焊接或连接、地基处理、管道保护与固定。

六、劳动组织:组织施工人员按照施工工艺进行作业,明确分工,提高施工效率。

包括项目经理、工程师、技术员、施工员、质量员、安全员等。

七、机具设备:施工过程中需要使用不同的机具设备,包括挖掘机、起重机、排水泵、焊接机、管道铺设机、清洗机、配重车等。

这些机具设备具有高效、稳定、安全等特点。

八、质量控制:通过严格遵守工艺规程、加强质量检查、进行验收等,保证施工过程中的质量达到设计要求。

包括材料的质量控制、焊接接头的质量控制、地基处理的质量控制等。

九、安全措施:提前制定安全技术措施方案,严格落实各项安全要求,做好安全检查与培训工作。

管线布置综合平衡技术

管线布置综合平衡技术

管线布置综合平衡技术随着我国经济发展的多元化,智能与综合建筑在日益增加。

我们做为国有大型建筑施工企业在建筑市场上处于主导地位。

我公司承担的大唐西市工程,其结构与特点较为复杂,管线的合理布局与否将直接影响到装修效果与建筑的使用功能。

根据管线合理布置的重要性,我们在施工前多次组织相关的技术人员,项目经理直接牵头,经过多次施工论证、现场实测实量,最终拿出了一套使建设、监理单位较为满意的方案,收到了上级单位的好评。

以下市我们的合理布置方案及布置图:一、管道内的合理布局大唐西市工程为大型综合建筑,其使用功能多样化,管道井内管线多样化,有1、排水立管2、雨水立管3、自喷立管4、消火栓立管。

5、给水立管6、热水立管7、热回水立管8、中水立管9、空调水立管10、空调水回水立管11、空调水凝结水立管等11根立管。

由于其建筑为综合仿古建筑,管道井设计的非常狭小,井内宽度只有40cm,我们联系了建筑单位,设计院答复为不能增宽管道井,我们根据这一原因而不影响以后的使用效果进行了管线排布。

1、由于空调水、空调水回水为无缝钢管焊接,我们聘请了有多年施工经验的电焊工进行此部分的管道焊接,把这两根立管放在井内最内侧,将保温厚度由原设计的3.2mm改为40mm,保证这部分管线在今后的使用不会出现由于我们施工布置不合理而影响其使用功能。

2、排水管及雨水管由于设计为柔性铸铁管,其各层均有检查口,我们安排其在最外面靠右管道井检查口的地方,便于以后操作方便。

3、其余管道按照大管在里面水管在外面,便于操作的原则而进行工作管线布置。

二、各层管廊内管线布置除了管道井内各管线以外,各层管廊增加了新风管道,排烟管道与电缆桥架,此部分管道如果排布不合理,将直接诶影响装修的建筑高度。

我们在此排布管线遵循的原则为:1、有压管道让无压管道及小管给大管让路。

2、水电管线给通风管道让路。

3、电缆桥架上方不架设任何管道。

4、风管尽量补翻弯。

5、空调器凝结水管靠墙敷设,不向上翻弯。

管线布置综合平衡技术

管线布置综合平衡技术

管线布置综合平衡技术一、分项工程概况本次建设的T3航站楼综合布线系统工程共包括三个独立的单体建筑T3A、T3B和GTC内以及三个单体建筑群之间室外的布线工程。

T3B信息点规模为16000点左右,光纤点约936点,配线间约39间左右。

数据主干采用万兆单模光纤主干,语音主干为3类大对数主干。

二、施工方法及创新点1、创新点1)建筑规模大。

T3航站楼建筑规模巨大,配线间分布广,干线系统复杂,远非一般民用建筑可比。

对于施工管理、合理安排施工计划和劳动力、保障工程进度等方面有更高的要求。

2)工期紧。

T3航站楼作为一个新建的大型机场航站楼,必须在2007年底完工,这既是工程管理的要求,又是一项艰巨的政治任务。

面对如此重大的建设任务,只有短短3年的建设期,工期的压力巨大,因此施工计划必须合理可行,既可按照建筑物的分布特点和整个建设工程的管理特点进行分段管理,又兼顾和保持综合布线系统的完整性,依靠严密的组织管理和进度保障措施,才能确保进度。

3)配合协调更多。

航站楼与一般民用建筑不同,其综合布线系统需要支持更多的应用系统,如地面运行信息系统、离港系统、行李管理系统、航显系统、公共广播系统、楼宇管理控制系统、飞机泊位引导系统、停车场收费管理系统、安检信息管理系统、办公自动化系统、财务管理系统、商业零售系统、地理信息系统、时钟系统、内通系统、安防系统、T3登机桥监控系统、UPS监控管理系统等,这些系统的变更都可能需要综合布线系统做相应的改变,特别是在各系统的调试期内,所有系统都需要综合布线系统的配合,因此布线系统与这些系统的协调管理更加重要,否则可能延误整个弱电系统的建设和运行。

4)施工难度更高。

与普通民用建筑不同,航站楼具有楼层少、水平跨度大的特点,其布线系统的配线间一般水平分布广,因此,其线缆的水平敷设量大,而线缆的水平敷设比垂直敷设难度要高,需要有更多的施工经验和施工工具,才能胜任。

2、质量保证措施本工程质量标准必须符合中华人民共和国国家标准,通过行政主管部门的工程验收,达到优良工程质量等级目标。

管线布置综合平衡技术

管线布置综合平衡技术

第一章管线布置综合平衡技术1、管线布置综合平衡技术概述本工程机房、走道等管线密集处均应用管线布置综合平衡技术。

管线布置综合平衡技术是施工管理技术,随着建筑工程施工图纸电子版的应用,为施工过程控制以及竣工资料整理提供了较好的条件。

为了更好地落实和调整工程建设方、监理及设计的各项要求,合理分布机电工程各专业管线的位置,在设计交底和综合审图阶段,采用机电管线综合平衡技术,可以最大限度实现设计和施工之间的衔接,为有效协调各机电专业分包方的施工提供技术支持,为施工的顺利进行创造条件。

2、绘制综合管线协调施工图1.综合管线平面布置图将机电各系统进行专业核对后,在项目深化设计组的组织下同其他各专业承包商绘制综合机电平面布置图,将各专业分不同图层、不同颜色绘制在同一图纸中,用于查找设计冲突。

2.综合管线剖面图在综合机电平面图中管路密集的地方,当平面图无法准确表现设计意图的时候,绘制综合机电剖面图。

3、各专业间的协调要求综合管线图绘制过程中应与装饰、消防、弱电等及其它专业承包商紧密配合,相互协调,应遵循以下原则:1.通风风管布置在最上方,空调水管和桥架在同一高度时候,水平分开布置,在同一垂直方向时,桥架在上,空调水管在下进行布置。

与其他专业的管线发生冲突时的避让原则是:有压管让无压管,小管线让大管线,施工容易的避让施工难度大的。

以上为与其他各专业管线布置一般原则,管线综合协调过程中还应根据实际情况综合布置。

2.各专业每个区域最终出图时,剖面图、平面图所表现的位置、标高应保持一致。

在综合管线协调过程中,剖面图做调整时,平面图也做相应调整。

3.应考虑到空调水管、空调风管保温层的厚度。

考虑与电气桥架、水管外壁、墙柱的最小距离,根据现场实际情况确定各管线间的距离。

空调冷热水管布置时应考虑管道坡度,考虑设备、管路的操作空间及检修空间。

不同专业管线间距离,必须满足设计及施工规范要求。

4.应对建筑结构有清楚的了解,注意建筑标高及结构标高间的差别,以及不同区域的吊顶标高的差别,混凝土底板的厚度,柱子大小,钢梁大小,是否有斜支撑等。

管线综合平衡技术

管线综合平衡技术

综合管线平衡技术管线(布置)综合平衡技术简介管线(布置)综合平衡技术是应用于建筑机电安装工程的施工管理技术,涉及到建筑机电工程中通风空调、给排水、电气、智能化控制等专业的管线安装。

管线布置综合平衡技术,是通过应用施工图电子版,在计算机上进行施工前的模拟预装配,合理布置机电工程各专业管线,将问题解决在施工之前,避免施工阶段各专业管线交叉、衔接不当造成返工,将返工率降低到零点的技术,提高整体布局的观感质量。

被建设部列为“建筑业10项新技术”小项技术之一。

管线布置综合平衡技术适用于建筑机电安装工程,近几年应用也较为广泛。

综合平衡技术一定要有总承包管理思路,对业主指定分包系统管线和预留扩容管线要做好统筹布置。

分包单位进场后要将其设计人员纳入部门统一管理,机电部门相关技术人员要了解和指导机电分包单位进行管线综合平衡布置。

做到统一管理、共同设计、协调施工、成果共享。

在施工总承包的模式下一般深化设计仅指管线综合平衡布置,在工程总承包的承包模式下,深化设计的范围更为广泛。

综合管线平衡技术特点:1、采用管线综合平衡技术施工,能更好的落实和调整工程建设方、监理方及设计方的各项要求,尽可能全面发现施工图纸存在的技术问题,并在施工准备阶段全部解决,减少返工损失,减少事故隐患。

2、管线布置综合平衡技术的推行与应用,可以缩短施工工期,避免各专业管路(线)交叉重叠、衔接不当而造成的返工浪费,降低施工成本,提高工程质量和生产效率,并创造一定的经济效益。

具体如下:①能较快完善节点设计和施工详图设计。

②在保证功能情况下,解决管线设备的标高和位置问题,避免交叉时产生冲突,同时还要配合并满足结构及装修的各个位置要求。

③在排列各种管道(线)时要考虑施工顺序对不同管线的要求及运行管理维修的需要,要考虑先施工的管道(线)不要影响后续施工的管(线),还要考虑对于需要维修和二次施工管道(线)的安排。

④能主动进行成本控制。

如采用综合支吊架可减少施工后的拆改工作量;排布好管线可减少窝工损失、降低人工费用等。

管线综合平衡技术总结

管线综合平衡技术总结

管线综合平衡技术总结管线综合平衡技术是应用于建筑机电安装工程的施工管理技术,涉及到建筑机电工程中通风空调、给排水、电气、智能化控制等专业的管线安装。

为确保工程施工工期和工程施工质量,避免因各专业设计不协调和设计变更产生的“返工”等经济损失,避免在选用各种支吊架时因选用规格过大造成浪费、选用规格过小造成事故隐患等现象,通过对设计图纸的综合考虑及深化设计,在未施工前先根据所要施工的图纸进行图纸“预装配”,通过典型的截面图直观的把设计图纸上的问题全部暴露出来,尤其是在施工中各专业之间的位置冲突和标高“打架”问题。

通过在图纸上提前解决,在实际施工中基本做到一次成活减少了因变更和拆改带来的损失。

通过核算各个管线支吊架受力强度保证质量安全。

作为建筑机电工程管理技术,并且是通过计算机应用与工程实际相结合产生的技术,不仅在计算机硬件、软件上有要求,而且在人员配置和操作流程管理方面应重视。

(1)采用管线布置综合平衡技术的工程应具备电子版的设计图纸,这是应用该技术的前提条件。

(2)设备配置计算机:符合当前主流配置的主机,要求该建筑工程中所涉及的机电工程每个专业都应该有独立的机器。

移动存储:应配备刻录光驱,同时每个专业都应该有各自的移动存储器,便于和设计院或现场进行图纸交流。

打印设备:中等幅面(A2幅)打印机。

有条件可配大幅面(A0幅)打印机、晒图仪等大型设备。

便于输出图纸和晒成蓝图。

网络:有条件可安装广域网接入,便于和外部联系。

(3)常用的软件配备:计算机的操作系统:Microsoft Win98/2000/Me/XPCAD图纸的软件:AutoCAD R14/2000/2002/2004/2005专业设计软件(4)管理制度的建立1)建立清楚明了的操作目录和文件档案以便日后查找2)明确图纸编制的依据和责权范围以合约为依据,在合约条款中明确,或单独签订合同。

甲方提供的设计院的全部机电施工图及施工图电子版。

国家及地方的相关规范。

论建筑机电设备安装工程中管线布置综合平衡技术的应用

论建筑机电设备安装工程中管线布置综合平衡技术的应用

论建筑机电设备安装工程中管线布置综合平衡技术的应用随着社会发展和科技进步,建筑机电设备安装工程在建设过程中的重要性日益凸显。

而在建筑机电设备安装工程中,管线布置是一个至关重要的环节,关乎整个工程的安全和正常运行。

而要保证管线布置的安全、合理和有效,就需要运用综合平衡技术。

本文将就建筑机电设备安装工程中管线布置综合平衡技术的应用进行论述。

建筑机电设备安装工程中管线布置综合平衡技术的应用带来了诸多好处。

管线布置需要考虑到多种因素,包括建筑结构、设备安装位置、管道走向、管径等等。

通过综合平衡技术,可以使各种因素之间达到最佳的平衡状态,从而在最大程度上充分考虑了整个工程的安全性、可靠性和经济性。

综合平衡技术的应用不仅可以提高建筑机电设备安装工程的施工质量,还可以减少资源浪费,提高施工效率,保证施工进度。

综合平衡技术的应用需要充分考虑到建筑机电设备安装工程中的具体情况。

在进行管线布置时,需要根据实际情况合理安排管线走向,并考虑到施工过程中可能出现的各种意外情况。

还需要根据建筑机电设备的不同特点和要求,选择合适的管道材质和管径,并确保管线布置符合相关的标准和规范要求。

只有充分考虑到建筑机电设备安装工程的具体情况,才能更好地运用综合平衡技术,确保管线布置的安全和可靠。

综合平衡技术的应用需要充分考虑到施工过程中的各种因素。

在进行管线布置时,需要综合考虑工程进度、材料供应、人力配备等各种因素,确保管线布置与整个工程的施工进度相协调。

还需要考虑到工程的后期运行和维护,合理布置管线可以方便后期的设备运维和维护,降低运维成本。

只有充分考虑到施工过程中的各种因素,才能更好地运用综合平衡技术,确保管线布置的全面和协调。

综合平衡技术的应用需要积极推进工程信息化建设。

建筑机电设备安装工程中的管线布置,需要依托于先进的技术手段进行规划和设计。

通过建立工程信息化平台,可以对管线布置进行全面的规划和设计,提高工程设计的精度和准确性。

给排水管线布置综合平衡技术

给排水管线布置综合平衡技术

管线布置综合平衡技术一、工程概况及技术内容(一)工程概况本工程有通风空调、给排水、消防、电气、智能化控制等专业管线,为避免各安装专业施工阶段管路(线)交叉打架、衔接不当而造成的返工浪费,根据工程实际将各专业管线设备通过计算机进行图纸上的预装配,将问题解决在施工之前,将返工率降低到零点。

(二)主要技术内容管线布置综合平衡技术是施工管理技术,利用建筑工程施工图纸电子版,为施工过程控制以及竣工资料整理提供了较好的条件。

为了更好的落实和调整工程建设方、监理及设计的各项要求,合理分布机电工程各专业管线的位置,在设计交底和综合审图阶段,由机电总承包方采用机电管线综合平衡技术,可以最大限度实现设计和施工之间的衔接,为机电总承包方有效协调各机电专业分包方的施工提供技术支持,为施工的顺利进行创造条件。

二、工艺流程管线布置综合平衡技术是对机电安装工程各专业的所有管线,经过系统组织安排,相互协调,合理分配综合空间,使各类管线有序安排,以追求管线平衡协调,避免管线交错打架、衔接不当而造成的返工浪费、提高工程质量,提高建筑有效使用空间,并创造一定的经济与使用效益;工艺流程如下:三、主要工艺要点⑴熟悉图纸,各专业分类列出主次管线的品种、规格、类型及数量等,并统一汇总到总承包专业工程师处。

⑵由专业工程对各专业的管线进行分类整理,并提出综合平衡排布大纲,会合各专业工程进行会审;各专业工程应对各自的专业管线排布进行系统分析,矛盾之处进行各方协调,确保管线排布合理,检修方便。

⑶结合总承包工程师的管线综合平衡排布大纲,对图纸进行深化设计,标明各专业管线的走向,交错处理方案,汇集处和详细布置等;深化设计中,碰到的交错打架问题由各专业工程协调平衡;深化图纸经总承包工程师审核后,交各专业工程核查。

⑷在专业工程师确认后,由总承包工程师对各专业作管线布置综合平衡深化设计交底,并对共用支架、埋件等作出协调施工指令。

⑸共享支架及其它配件需按管线不同类别进行分类安排,不得将管线杂乱混排,以防止不同管线间相互影响,而影响系统正常使用功能。

管线布置综合平衡技术施工工法(2)

管线布置综合平衡技术施工工法(2)

管线布置综合平衡技术施工工法管线布置综合平衡技术施工工法一、前言管线布置综合平衡技术施工工法是一种在城市基础设施建设中常使用的工法,其通过采取一系列的技术措施,实现管道布置的平衡与合理,确保管道的安装质量和施工效率。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等内容。

二、工法特点管线布置综合平衡技术施工工法的主要特点包括:1. 综合平衡:通过合理考虑各管线间的相互关系,以及管道与其他基础设施的协调,实现管线布置的整体平衡。

2. 灵活性:该工法可根据具体场地条件和工程要求进行调整,适应不同地区和不同工程项目的需求。

3. 有效解决冲突:通过合理的工艺设计和布置,解决管线与其他建筑物、设施等之间的冲突,避免不必要的工程障碍。

4. 施工效率高:采用合适的机具设备和施工工艺,能够提高施工效率,缩短工期,降低施工成本。

三、适应范围管线布置综合平衡技术施工工法适用于城市基础设施建设中的各类管道布置,包括供水管道、排水管道、燃气管道、电力线路等,适用范围广泛。

四、工艺原理该工法的工艺原理主要包括对施工工法与实际工程之间的联系、采取的技术措施等。

该工法的理论依据是通过综合平衡原则,以及对管线布置的合理规划和设计,实现各类管线的布置平衡与合理。

五、施工工艺该工法的施工工艺可以分为以下几个阶段:1. 前期准备:包括对工程现场的勘察与设计,确定施工方案及工程量估算等。

2. 基础施工:包括地面开挖、基础处理、管道敷设等。

3. 管线连接:包括管道的连接、密封、测试等工序。

4. 填土回填:对施工完成的管道进行填土回填,保证地面平整。

5. 管道保护:包括管道的防腐、防锈等保护措施,确保管道的使用寿命。

六、劳动组织在该工法中,需要合理组织施工人员的工作,确保施工过程的顺利进行。

劳动组织包括人员的分工、工作计划的制定以及施工现场的管理等。

七、机具设备该工法所需的机具设备包括挖掘机、压路机、打孔机、管道连接设备等。

民用建筑机电设备安装中管线布置综合平衡技术

民用建筑机电设备安装中管线布置综合平衡技术

区域治理技术创新与展望民用建筑机电设备安装中管线布置综合平衡技术秦伟新疆克虏博工程技术有限公司,新疆 乌鲁木齐 830000摘要:进入21世纪以来,我国各领域均迅速发展,尤其是在科技进步非常明显的环境下,人们对建筑工程的功能要求越来越多,因此应用在建筑工程的机电设备也越来越丰富。

目前建筑机械设备安装工程管线布置是影响该环节的关键内容,而新型管线布置综合平衡技术应用在其中具有必要性,避免出现因为现场查看不足和实际数据采集不完善而引起的施工过程不规范问题,进一步影响管线布置的合理性。

关键词:建筑机电设备;管线布置;综合平衡技术一、管线布置综合平衡技术综合平衡技术主要指民用建筑在进行机电设备管线布置的时候所采取的一系列技术,其涉及的范围非常广泛,主要是安装机电设备安装管线布置中的给排水、通风空调、电气、消火栓、消防喷淋及必要的智能控制管线等。

在机电设备管线布置过程中使用综合平衡技术具有非常重要的意义,其能够更好的落实相关安装要求,同时也能够及时的发现问题,并采取措施进行优化,从而能够更好的确保工程质量,因此需要重点加强对其的研究。

二、机电设备管线布置综合平衡技术的要求和原则1机电设备管理布置综合平衡技术的要求工作人员在进行建筑机电设备管线布置时,必须做好预算工作,通过控制工程成本预算,促进管线布置综合平衡技术的顺利开展。

如果工作人员在施工完成后进行支架拆卸时,可以通过应用支吊架降低拆卸工作量,实现降低人工费用的目的。

此外工作人员该需要规划选择安装位置,将管线基本功能的合理使用和管线合理运行作为基本原则,选择合适的位置。

在进行管线布置排列时,工作人员必须考虑后期的维修工作的开展。

工作人员需要加强对施工设计图的完善,尤其是节点位置的调整,即利用绘图软件进行分层优化,通过放大处理进行管线交叉问题的改善。

此外还可以通过绘制平面图对设计图纸中存在不合理的地方进行修改,严格依据场地勘察数据进行设计图纸与实际不符地方的纠正,避免因为设计图纸问题带来不必要的经济损失。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

管线布置综合平衡技术应用总结
铁岭师范学院新校区理工学院、学生餐厅工程采用管线布置综合平衡技术,对各层走廊的照明、动力、消防、通信、网络管线的布置采用综合平衡技术。

这项技术的推行与应用,缩短了施工工期、通过采用综合图纸解决在保证功能情况下机电系统内部管线的标高和位置问题避免了各安装专业施工阶段管线交叉产生冲突,同时还配合并满足了结构及装修的各个位置的要求、避免了由于衔接不当而造成的返工浪费。

确保了工程质量的前提下创造了一定的经济效益。

一、关键技术施工方法:
机电管线综合布置的作业程序
1、施工前汇集各系统图纸合成综合管线布置图
施工前,投入各专业技术的技术人员,绘制各楼层的机电管线综合布置图及相关的控制工作,包括内容:给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架线槽、工艺管线等的平面布置及竖向布置。

运用Autocad软件的绘图功能将各专业的管线设计图纸集中表示在一张图中。

整体综合布线图的绘制,可直观地反映建筑内部所有机电设备管道的走向布置。

便于各专业统一安排组织各部位的施工作业,对潜在的问题,提前反映协调解决,具有较强的可操作性和预见性。

2、各管线布置密集的部位节取关键点,绘制初步机电管线剖面布置图在机电
管线综合布置图的基础上能够一目了然的呈现管线及设备密集的部
位,在以往的经验中通常的位置包括:走廊通道,设备机房、机电管线竖井等关键位置。

节取此类关键点部位绘制初步机电管线剖面布置图。

局部综合布线图及初步机电管线剖面布置图机电管线剖面布置图。

局部综合布线图及初步机电管线剖面布置图的绘制,能针对性地反映建筑内部机电设备管线的平面布置和空间布置。

适用于个别专业对空间有特殊占用要求的情况,有目的、针对性地识别图纸。

在提出综合图要求后,结合各专业管线的布置、走向,在平面综合布置的基础上进行空间管线的布置,其中必须考虑到设备安装和管道连接的各方面要求,在尽可能保证吊顶天花高度和便于维修保养的前提下,完成接下来的管线的综合布置调整。

3、进行机电管线调整定位,确定剖面设计在初步机电管线剖
面布置图的基础上进行综合布置的调整定位,各机电系统管线布置总体统筹
顺序为:
(1)各系统管线避让布置原则:①小管让大管;②有压管让无压管;③ 无保温管让保温管;④ 电气管线位上方,风管位下方;⑤ 电气、水管分井布置;
⑥强电、弱电分槽、井布置;
(2)提高观感布置为了为业主创造较高的建筑空间,还应尽量把管线尽量提高,以留下尽可能高的净高,提高建筑的观感。

按下列要求进行管线综合布置:①雨水、污水、排水、冷凝水系统的管道等有排水坡度要求的管道,严格按设计图纸的要求的安装尺寸、标高和流体走向进行布置;通风(包括
防排烟)与空调风管紧贴消防喷淋管道安装(需要预留保温层空间),当风管与消防喷淋头位置重叠时,按消防规范要求设置喷淋头与风管的间距或将消防喷淋头引至风管底部安装,并避开风口位置;②考虑电气系统功能变化较频繁(如电缆的增减等)和系统检修维护的方便及安全性,将电气桥架、线槽设置于水管上位或主干风管上方以便进行电缆的敷设和线路维护;③水管(包括给水、排水、冷冻水、冷却水、冷凝水管道等)与电气桥架、线槽平行安装,则安装间距应大于100mm在水管与电气桥架、线槽安装位置的交叉处,电气桥架、线槽爬升至管道上方安装。

喷淋主管安装在风管的上方,与上下喷淋头支管连接根据现场实际情况进行处理。

(3)电缆桥架、管线支架整合
共用电缆桥架断面设计形式应灵活、方便,易于实施,在不同区段过渡时,应充分考虑土建空间特点和电缆弯曲半径要求。

对于共用电缆支架形状、尺寸及支架内部空间划分,须有严格规定,细节清楚。

采用共用管道和电缆支架方案。

该方案整合了强弱电的电缆桥架、各专业管道支架,将吊顶内所有的管线桥架全部纳入共用架范围,统一设计,统一选型,为设备施工、系统设备安装提供了极大的方便,提高了电气安装质量和效率。

采用联合支架可以减少支架的拆改工作量,最大限度地降低工程成本。

二、创新点:
将各专业工程纳入统一的管线综合布置,各专业管线综合布置力求在相对有限
的空间里更科学、合理、美观。

由于具有现场第一手资料,根据现场情况,我们结合自身解决施工技术方面经验,投入足够专业技术的技术人员,通过施工前绘制机电管线综合布置图及相关的控制工作,有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线,保证施工的可行性、美观性及生产使用中的实用性。

三、质量保证措施:
1、必须贯彻总承包管理
总承包管理综合平衡技术一定要有总承包管理思路,对业主指定分包系统管线和预留扩容管线要做好统筹布置。

分包单位进场后要将其设计人员纳入部门统一管理,机电部门相关技术人员要了解和指导机电分包单位进行管线综合平衡布置。

做到统一管理、共同设计、协调施工、成果共享。

2、重视信息管理与发布
该项技术各种支持性文件、过程文件以及成果文件信息量巨大,综合布置为适应施工现场不断纠偏、调整,使得大量信息发布时必须明确其时效性。

本工程在局域网内建立部门有效文件夹,指定了专人进行信息的统一管理和发布,防止信息混乱对施工现场的错误引导。

(1)信息管理①支持性信息主要是指各种招投标文件、设计图纸、各种
设计规范、制图标准、内部编写的实施方案、标准化文件、工作流程等。

在部门资料柜和有效文件夹内建立此类信息的目录索引。

定期组织部门人员学习并对项目全体人员宣贯。

②过程信息是一个不断更迭的信息,也是所有信息中最庞大的。

包括施工现场测量的环境资料、各种讨论稿、意见征集稿、专题会议记录、图纸过程设计资料、现场施工反馈情况、图纸变更记录等。

在有效文件中建立了一个调整记录,保证及时通报修改信息。

③成果信息,有效的综合布置资料均为成果信息。

成果信息有很强的时效性,所有的资料在应用过程中持续改进和调整,这需要在信息管理中不断更迭。

(2)信息发布
每层(阶段)综合布置资料在四方会签确认后,部门建立一个有效文件目录,下发给各施工员。

有效文件的更改及时下发目录清单。

3、严格贯彻执行
对已经确定的布置方案必须严格按照方案的要求施工,不得擅自更改方案,
要安排专人在施工中对施工情况进行检查。

四、经济效益分析:
由于各个系统的机电管线布置复杂、交叉繁多,在设计图纸中都是分系统表示各系统的管线,专业系统间各自为政、条块分割,缺乏统一规划,缺乏空间合理分配,在现场施工中必定会造成管线布置方面的冲突,导致安装高度过低,为日后维修带来相当大困难和存在着安全隐患。

而采用管线布置综合平衡技术解决了各系统管线之间布置距离不合理而造成的施工安装和设备调试的困难;避免了发生管线故障时花费大量的时间和人工进行恢复;解决了在保证功能的前提下走廊吊顶内管道的标高和位置问题,避免交叉,避免返工,又配合了装修的实用及美观的要求;同时考虑管道的先后安装顺序,对以后投入使用后的维修和二次施工的管道留出足够的位置。

相关文档
最新文档
