整体检定现场电流互感器检定装置的探讨
电流互感器现场检定
开关 按键
电流 负荷箱
电压 负荷箱
电脑
互感器 校验仪
互感器校验台
调压器
标准电压、电流互感器
电源开关 按键
测量接线端子 显示屏 电源输入端
通信口 微型打印机
互感器校验仪
电流、电压负荷箱
—
电流互感器
除外
3、工频耐压试验
1）一次对二次及对地加试验电压按出厂试验的85%进行，从接近于零的电压平稳上升； 2）试验二次对地间加压2kV停留1min； 3）然后平稳下降到接近零电压试验时无异音、无异味、无击穿和表面放电，绝缘保持良好。
4、绕组极性检查：
使用电流互感器校验仪检查绕组的极性。按比较法线路接线，升起电流至额定值的5%以下测试，用 校验仪的极性指示功能或误差测试功能，确定互感器的极性。
分类：测量用： 一般用途 0.1、0.2、0.5、1、3、5
特殊用途 0.1S、0.2S
保护用： P级（5P20、10P20）
TP级（TPX、TPY、TPZ）
误差限值（条件：额定频率、额定功率因数、额定负荷25%~100%之间）
11
12
互感器检验装置
• 互感器检验装置包括标准互感器、互感器校验仪、二次电压（电 流）负荷箱、供电电压互感器（升压器、升流器）、电压（电流） 调节设备，以及互感器的一次、二次接线等。
7
7
电流互感器的误差是由铁心所消耗的励磁磁动势 引起的。也就是说一次电流I1消耗一小部分励磁电流I0使 铁心有磁性，在二次产生感应电势，这样才有了二次电 流I2。
电流互感器误差（用复数误差表示）：
探讨计量用电流互感器的现场检定方法
探讨计量用电流互感器的现场检定方法摘要：计量用电流互感器是计费电能计量装置的重要组成部分，其计量的准确性直接关系到供用电贸易双方的利益。
为保证现场检定工作的安全顺利开展和检定结果的正确，现场检定前必须认真勘测现场和做好安全措施，配备足够熟练掌握现场检定、计量标准设备操作维护技能，熟悉有关二次回路的检定工作人员（需持有电流互感器检定项目计量检定员证）。
基于此，本文就电流互感器的现场检定方法探进行相关探讨，供从事计量用电流互感器现场检定检定人员参考。
关键词：电能计量；电流互感器；现场检定；方法电流互感器的现场检定是电能计量管理的一项重要基础工作。
电流互感器的现场检定分为首次检定（包括投运前验收检定）、后续检定（周期检定）和使用中检定，检定依据的为电流互感器的现场检定，不仅要测量其额定二次负荷下的误差，而且还要测量其实际二次负荷下的误差。
采用正确的现场检定方法，是保证现场检定工作顺利开展和检定结果正确性的一项非常重要措施。
1电流互感器简介电流互感器作为系统和二次系统之间的接触元件，它可以大电流变换的二次系统的小电流，电流作为测量仪器和继电器线圈电流电源，检测是否正常运行或故障的电气设备，高压侧设备，如测量仪器或继电器和二次侧设备相互隔离，使工作人员的环境更安全。
同时，二次侧的设备变得更为标准，体积更小，结构更方便，价格更实惠，更有利于通过低压和小断面的控制电缆，无距离测量的电力量限制。
如果一个电力系统的短路，一些原因，使测量仪器，如更多的二次设备不会受到更大的伤害。
电流互感器的原理是在电磁感应的基础上。
电流互感器的结构主要由铁芯和绕组组成，要注意核心必须关闭。
其绕组匝数，螺栓需要测量的电力线，所以往往是所有电流的流量，二次绕组匝数先增加，级联之间的测量仪器和循环，注意电流互感器的工作，以确保两个回路必须从开始到结束是封闭的，因为电力测量仪器和保护电路串联线圈阻抗小，所以电流互感器相当于在短路状态。
2电流互感器的现场检定内容电流互感器的现场检定内容包括外观和标志检查、绝缘试验、计量绕组极性检查、额定负荷和1/4额定负荷下基本误差测量、实负荷下基本误差测量、计量二次电流回路实际负荷检测、稳定性试验、运行变差试验、磁饱和裕度试验等。

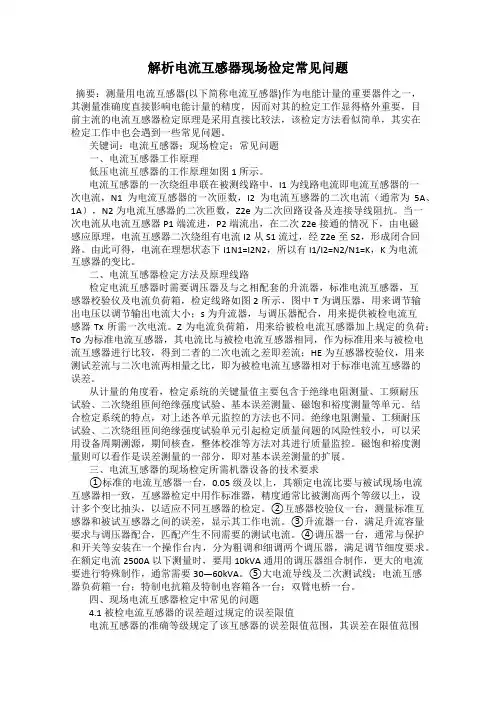

解析电流互感器现场检定常见问题
解析电流互感器现场检定常见问题摘要：测量用电流互感器(以下简称电流互感器)作为电能计量的重要器件之一，其测量准确度直接影响电能计量的精度，因而对其的检定工作显得格外重要，目前主流的电流互感器检定原理是采用直接比较法，该检定方法看似简单，其实在检定工作中也会遇到一些常见问题。
关键词：电流互感器；现场检定；常见问题一、电流互感器工作原理低压电流互感器的工作原理如图1所示。
电流互感器的一次绕组串联在被测线路中，I1为线路电流即电流互感器的一次电流，N1为电流互感器的一次匝数，I2为电流互感器的二次电流（通常为5A、1A），N2为电流互感器的二次匝数，Z2e为二次回路设备及连接导线阻抗。
当一次电流从电流互感器P1端流进，P2端流出，在二次Z2e接通的情况下，由电磁感应原理，电流互感器二次绕组有电流I2从S1流过，经Z2e至S2，形成闭合回路。
由此可得，电流在理想状态下I1N1=I2N2，所以有I1/I2=N2/N1=K，K为电流互感器的变比。
二、电流互感器检定方法及原理线路检定电流互感器时需要调压器及与之相配套的升流器，标准电流互感器，互感器校验仪及电流负荷箱，检定线路如图2所示，图中T为调压器，用来调节输出电压以调节输出电流大小；s为升流器，与调压器配合，用来提供被检电流互感器Tx所需一次电流。
Z为电流负荷箱，用来给被检电流互感器加上规定的负荷；To为标准电流互感器，其电流比与被检电流互感器相同，作为标准用来与被检电流互感器进行比较，得到二者的二次电流之差即差流；HE为互感器校验仪，用来测试差流与二次电流两相量之比，即为被检电流互感器相对于标准电流互感器的误差。
从计量的角度看，检定系统的关键量值主要包含于绝缘电阻测量、工频耐压试验、二次绕组匝间绝缘强度试验、基本误差测量、磁饱和裕度测量等单元。
结合检定系统的特点，对上述各单元监控的方法也不同。
绝缘电阻测量、工频耐压试验、二次绕组匝间绝缘强度试验单元引起检定质量问题的风险性较小，可以采用设备周期溯源，期间核查，整体校准等方法对其进行质量监控。
互感器的现场检定及应注意的技术问题
的９ ０ ％以上， 应减少回路阻抗 ， 尽可能减小回路面积。 但现场测试条 件不 能 满 足要求 ， 这 就 达 不 到逐 点测 试 。 实 验 室 的测 试 环 境 相对 要 好， 比如 ： 互 感 器局放 试 验 等 ， 但 不如 现场 测 试 时 实际 负荷 下测试 的
条件 好。
１ 互感器现场检定的机器设备要求 １ ． １ 电流 互 感器 的现场 检定 所需 机 器设备 的技 术要求 （ １ ） 标 准 的 电流 互 感 器 一台 ， ０ ． ０ ５ 级及以上， 其 额 定 电流 比要 与被试现场电流互感器相一致， 互感器检定中用作标准器， 精度通常 比被 测 高两个 等级 以 上， 设 计 多个 变 比抽头 ， 以 适应 不 同互 感器 的检 定。 （ ２ ） 互 感 器校 验 仪一台 ， 测量 标 准 互 感器和 被 试 互 感 器之 间 的 误差， 显示其 工作 电流 。 （ ３ ） 升流 器一 台， 满足 升流 容量要 求与调 压器 配合， 匹配产生 不 同需 要 的测试 电流 。 （ ４ ） 调 压器一 台， 通常与 保护 和开 关等 安装 在一 个操作 台内， 分 为 粗调 和细 调 两个调 压 器， 满 足调 节细度 要求 。 在 额 定电流 ２ ５ ０ ０ Ａ以 下测 量 时， 要 用１ ０ ｋ Ｖ Ａ通 用的调 压 器组合 制作 ， 更大 的 电流 要进 行特 殊制 作 ， 通常 需要３ ０ —６ ０ ｋ 、 。 （ ５ ） 大 电流 导 线 及二 次 测试 线 ； 电流 互 感 器负荷 箱 一 台； 特 制 电抗箱 及特制 电容箱 各一 台； 双臂 电桥一 台。 １ ． ２ 电压互 感 器的现 场检 定所 需设 备的技 术要 求 （ １ ） 标 准 电压 互 感器一 台， Ｏ ． Ｏ ５ 级 及以 上 ， 其额 定 电压比应与 被 试 现场 电压 互感 器相 同； 互 感器校 验仪＿台。 （ ２ ） 升压 器， 三 相校 验 时， 需要 三台单相 升压 器或一 台三相升 压 器。 单 相校 验时 ， 需 一台单 相升压 器或 电压 互 感器代 替。 （ ３ ） 调 压 器， 三相 校验 时 ， 需 三台单 相调 压 器。 单 相 校验 时 ， 需 台单 相 调压 器。 （ ４ ） 连 接用一 、 二次导 线及测 试 线 ； 电压互 感 器负荷箱 一台。 （ ５ ） 频 率表 一 台， ０ ． １ 级， 校 验 电 容式 电压 互 感 器 时 测 频 率 使
电能计量电流互感器现场检定方法和技术探讨
电能计量电流互感器现场检定方法和技术探讨摘要：一些设备处在室外环境，长期经受阳光的暴晒和雨水的侵蚀，极易发生损坏，需要定期检定和维护。
比如电流互感器等户外设备，由于设备长时间暴露在空气中运行，易受环境、负荷影响，使得互感器上油箱外罩油位观察窗及一次接头部分容易被氧化和被外部环境污秽物污染，从而引发油位观察窗模糊、渗油等缺陷，需要定期进行维护更换。
由于电流互感器外罩处在高空，如遇高空作业车及作业平台无法抵达设备指定位置时，就需要检定人员攀爬到电流互感器上方进行检定、试验作业，不但工作效率低，还存在一定的安全作业危险性。
为了提高工作效率，降低高空作业风险，又能可靠地检定、试验，减少设备停电时间，本文主要就电能计量电流互感器现场检定方法和技术进行探讨分析，并提出一些个人观点，以供参考。
一、引言变电检定、试验很多是高空作业，需要高空作业车或检定升降平台。
然而，受变电站检定通道、停电范围、安全距离的限制，高空作业车或检定升降平台有时不能到达检定位置。
这就使得一次检定要浪费大量的时间、人力、财力，工作效率较低。
而且，高空作业风险较高，若检定人员怕麻烦，就存在检定不到位的可能。
通过对大量变电站不同型号的电流互感器的现场检定的归类统计，分析电流互感器基础构架结构及尺寸，选择适合槽钢底座构架尺寸的固定方式及对不同间距尺寸槽钢的通用性，明确了整套检定的设计方案。
二、引起电能计量电流互感器误差大的原因电能计量电流互感器有三部分组成:分别是电能表、电流电压互感器以及连接电能表与互感器之间的电气元件。
［1］对应以上三部分，每一部分都会存在误差，因此造成电能计量电流互感器误差的原因也可以从三方面进行考虑:电能表误差、互感器合成误差以及PT二次回路压降三者引起的合成误差。
而三者相加就称为电能计量电流互感器的综合误差。
γ=γb+γh+γdγ:电能计量电流互感器的综合误差γb:电能表的误差γh:电流、电压互感器的合成误差γd:电压互感器二次回路压降引起的合成误差(一)电能表误差电能表误差可从电能表选型不当、电能表自身误差、负载影响、使用不规范四方面考虑。
电流互感器现场试验中误差大幅度偏差问题的研究
电流互感器现场试验中误差大幅度偏差问题的研究
电流互感器是电力系统中重要的测量仪器之一，用于对电流进行转换和改变，以便于实现对电力系统中各个部分的监测和控制。
随着电力系统的建设和运行不断发展，对电流互感器的精度要求也越来越高。
然而，实际应用过程中，电流互感器经常出现误差大、幅度偏差较大等问题，影响到了系统的运行和安全。
因此，需要对电流互感器的误差问题进行深入研究和探讨。
首先，误差大问题是电流互感器现场试验中最常见的问题之一。
误差大的原因主要有两个方面：一是互感器内部元件的质量问题，二是环境和外部因素干扰。
针对互感器内部元件质量问题，应通过回路检测和验证等方式来确保互感器的质量和准确性。
对于环境和外部因素的干扰，需要采取优化设计和加强保护措施等措施，从而减少误差的发生。
其次，针对电流互感器幅度偏差问题，可以采用多项措施来进行处理。
首先，应该关注互感器的环境因素，比如温度、湿度、电磁场等，通过实验和分析，确定合理的环境温度和湿度范围，同时采用电磁屏蔽技术，减小电磁场对互感器的影响。
其次，可以通过调整互感器内的元件参数和结构，从而改变其幅度特性，比如选择合适的互感器核型和绕线方式，增加金属屏蔽和绝缘材料的数量和质量等手段，从而使互感器的幅度响应更加适合电力系统实际的需要。
总之，电流互感器的误差问题对电力系统运行的影响非常大。
因此，在进行现场试验前，应对互感器的质量和精度进行严格检测和验证，找出误差来源，并采取相应的措施进行调整和维护，以确保互感器的准确性和稳定性。
同时，也需要从多个层面来优化电力系统的设计和运作，从而减小互感器的误差和幅度偏差，保证电力系统的安全运行。
电流互感器现场检定常见问题分析
电流互感器现场检定常见问题分析马骏骁;刘桂铭【摘要】To the problems of the error beyond the error limits and the primary current lower than the rated value in current transformertesting ,which were caused by the impact of field test environment ,spatial distance and operating conditions ,a detailed analysis of the reasons for the above problems was carried out ,and the relevant treatment methods were put forward ,so as to ensure the successful completion of the field test of current transformers .%由于受现场检测环境、空间距离以及作业条件的影响，常常会出现现场检定的电流互感器误差超出其限值范围、一次回路电流达不到额定值等问题，从而影响对现场电流互感器性能的准确判断。
针对以上问题详细分析产生问题的原因，并针对各种因素提出了具体的解决措施，从而实现对现场电流互感器整体的准确判断。
【期刊名称】《机械工程与自动化》【年(卷),期】2015(000)001【总页数】3页(P217-219)【关键词】电流互感器;现场检定;误差;分析【作者】马骏骁;刘桂铭【作者单位】国网吉林省电力有限公司长春供电公司，吉林长春 130041;国网吉林省电力有限公司延边供电公司，吉林延吉 133000【正文语种】中文【中图分类】TM4520 引言依据互感器检定规程JJG313－2010《测量用电流互感器》和JJG1021－2007《电力互感器》的相关规定，现场电流互感器的检定采用比较测差法［1－2］，需要测试被检电流互感器在1%～120%额定电流及额定负荷和下限负荷下的误差。
电流互感器现场检定技术及异常处理
电流互感器现场检定技术及异常处理电流互感器在现场进行检定的时候经常受到现场环境、作业条件、空间距离等因素的影响，造成其误差超出标准范围以及回路电流没有达到额定值等原因，影响我们判断现场电流互感器性能的准确性。
本文主要阐述了电流互感器检定原理和检定系统组成，分析和研究了电流互感器现场检定的步骤，制定了有效的异常处理措施。
标签：电流互感器;现场检定技术;异常处理1. 电流互感器检定原理及检定系统组成1.1 电流互感器检定原理比较测差法是目前我们进行电流互感器检定时经常使用的方法之一，对标准电流互感器和被检定电流互感器通入相同的一次电流，通过对标准电流互感器和被检定电流互感器测量结果的比较，进行电流的二次校对，最终找到标准电流互感器和被检定电流互感器比值差和相位差。
1.2 电流互感器检定系统的组成电流互感器检定系统中包含的设备比较多，主要的有标准电流互感器，一次、二次大电流导线，测试电源等。
在进行电流互感器现场检定过程中，标准电流互感器的等级要高于被检定的电流互感器，至少高出两个等级，例如被检定的电流互感器等级为0.2级，那么标准电流互感器的等级至少为0.05或者0.05S，才能准确的测量出被检定电流互感器的误差值。
我们通常称电流互感器校验仪器为误差测量仪器，能够准确的比较出被检定电流互感器的电流百分比、相位差、比值差，只有比较的结果等级为0.2级时，方为合格。
2. 电流互感器进行现场检定的步骤2.1 现场检定电流互感器的前期准备工作在運送计量检定设备过程中难免会出现磕碰的现象，因此在检定电流互感器运送到现场使用之前一定要进行仔细的检查，根据国家的相关标准规定对接线装置进行检查，避免出现接线松动的现象发生，同时还要对检定电流互感器的技术性能和计量标准规定进行检验，在现场检定中能否正常工作，应保证设备的电源线不出现漏电的现象。
进行电流互感器现场检定过程中，需要保障标准电流互感器和升流器之间的距离最小，尽量的缩短两个仪器之间连接的导线长度，避免导线的过长，造成电阻增大，影响检定结果，同时一次回路周边不能出现另外的回路线。
电流互感器现场检定常见问题及解决措施
电流互感器现场检定常见问题及解决措施电流互感器通过把电力系统中大的一次电流转变为1A（或5A）二次电流，提供给保护、控制、计量、测定等二次装置，以实现隔离绝缘的功能，然后配合利用继电设备，如此便可有效保障电力系统的运行稳定性。
在现场检定电流互感器过程中，一般都需控制被检定电流互感器与标准电流互感器的额定容量、变比等保持一致，然后通过比较法进行测定，在该过程中需选用升流器对被测互感器与标准互感器进行升流，并保证一次电流相同，然后标准互感器和被检定互感器间的电流差进入互感器产生回路差，并利用校验仪获取误差值。
尽管该操作看起来简单，然而在具体实施过程中会有很多问题存在，影响检定工作的顺利开展。
二、电流互感器现场检定的机理和检定体系（一）电流互感器现场检定机理电流互感器的现场检验工作通常采取测差比较法进行，在检定过程中对电流比相同的被检互感器和标准互感器实施比较，通过升流器向被测互感器与标准互感器提供一致的一次电流，然后将被测互感器与标准互感器二次电流向互感器校验仪进行输入，以检测被测互感器和标准互感器的相位差与比值差。
被检定电流互感器误差值可用公式表示为：图1中，T_0为标准互感器；T_X为被测互感器；Z_B表示电流负载箱；〖1T〗_X~〖NT〗_X表示和被测定互感器共同使用一次绕组的电流互感器。
当标准互感器与被测定互感器相比超过两个等级时，其被测互感器比值差f_x (％)与相位差δ_x (')可分别用以下公式进行计算：fx=fp (2)δx=δp (3)这里，f_p表示电流在上升过程中所检测比值差的示数（针对等级小于或等于0.2级的互感器）；δ_p表示电流在上升中所检测相位差的示数（针对等级小于或等于0.2级的互感器）。
（二）电流互感器现场检定体系的构成电流互感器现场检定体系包括互感器校核仪、标准互感器、电流负载箱等，以及检测电源（如升流仪器与调压仪器等）、一次电流线、二次检测线等构成。
测定过程中，标准式互感器和被测互感器的电流比应保持一致，且准确级别通常要高出被测互感器两个等级，对≤0.2级的被测互感器类型，标准互感器精确级别应至少是0.05.050.05s级。
计量用电流互感器的现场检定方法分析
计量用电流互感器的现场检定方法分析摘要：电流互感器的现场检定项目包括很多。
其中电流互感器的外观和标志检查、计量绕组极性检查、基本误差测量、实际负荷检测为常规的现场检定项目，其他的检定项目是根据电流互感器运行中发生的误差变化、现场运行环境影响、使用的新型软磁材料等可能造成的误差而增加的项目，本文简述了电流互感器的外观和标志检查、计量绕组极性检查、基本误差测量、实际二次负荷的测量，以及电流互感器现场检定的异常处理，以供参考。
关键词：电流互感器；现场检定；异常处理1.电流互感器的现场检定的条件从客观条件来看，现场检定电流互感器的外部条件包括环境、试验电源、标准设备等。
实施现场检定时，需严格的按照相关规程控制现场的检定条件，保障检定结果的准确性。
环境条件主要包括设备所在环境的温湿度、设备标准、电磁干扰等。
因此，为了符合现场的检定，相关规程规定了环境温度为-25℃～55℃、湿度为＜95%。
应该注意，电流互感器在-25℃～55℃温度范围内，没有大的误差变化，但是电流负载箱设计生产的温度是5℃～35℃，一般情况下常温使用下附加的温度误差可以忽略，如果超过常温会使阻抗误差增加，在低温下使用互感器校验仪可能使液晶显示器不能显示，所以建议使用低温型互感器校验仪或适合低温和高温的电流负载箱。
2.电流互感器的现场检定2.1电流互感器的外观检查首先，可采取目测检测法。
主要针对互感器的外观进行检测，检测主要侧重于互感器外观的完整性，确保没有明显损伤，主要检测内容有：油浸式的油位是否达到正常标准、环氧树脂是否存在裂痕、SF6式气压表的数据指示是否达到规定标准；电流互感器的名牌是否完整，相关技术参数、极性标志、出厂日期、制造时间及额定绝缘标准、准确度等是否完好，数据是否清晰。
这些细节直接决定了后期检查效果，如上述标识不准确应及时核准并做好相应的标记，便于再次检查识别；及时检查接线部位是否规范，针对缺少、损坏或者松动、无标记的，还需及时处理；如铭牌（面板）上有电流互感器变化，还需调整现有接线。
基于互感器校验仪全自动整体检定的研究
基于互感器校验仪 全 自动整体检 定 的研究
宋健 康
（ 福建省计 量科 学技术研究所 ，福建 福州 ３ ０ ０ ） ５ ０ ３
摘 要：本 文介 绍 了一种 互感器 校验 仪检 定方 法及 装置 ，使 用这种 检定 方法 及装 置 的互 感 器校验 仪整 体检
定过程 无 需人 工干预 即可 在较 短 的时间 内 自动 完成 ，提 高 了工 作 效率 。
流Ｉ和 Ｉ都是通过手动方式来设 定输 出值 ，并只能 Ｘ Ｙ
用 人 工 方 式 将 被 测 互 感 器 校 验 仪 的 显 示 数 据 和 标
互 感 器 校 验 仪 检 定 工 作 完全 由手 动 操 作 完 成 。接 线完 毕后 ，人工 调节 校验仪 整检 装置检 定
点输 出 、记 录校验 仪显 示数 据 、辨 别校验 仪 是否 合格 、再 调节 、再记录 、再 辨别 ，循环 操作 直至
关键词 ： 自动化 ；互 感器 校验 仪 ；检 定 ；效率
目前 国内互感 器校验 仪检 定工 作基本 上采 用 多种应 用不 同标 准 比例 电源 如 ：电工式标 准 比例
一
、
互感 器校验 仪检 定 自动化分析
电源 、电子 式标准 比例 电源 及 电工＼ 电子式 标准 比 例 电源的互感器校验仪整体检定方法 ，其输 出的 工作 电压ｕ 、工作电流 Ｉ 、采样 电压Ｕ ￥ Ｕ 及采样 电 Ｘ １Ｙ
四 、结语
以 目前 电子 技术所 能达 到 的精 度及稳 定度 尚
不足 以实现全 自动 电子式整 检装 置 ，可 在现有 手
范 围，为此将增益 范围分段为 ：０ ０ ０ ～０ １０ 与 ．０ １ ． ０ ０
０ １ ０ ． ，装置采用２ ４ ／ 实现更宽的增益 动式校 验仪整检装置基础上 通过继 电器组或者Ｐ Ｃ ． ￣２０ ０ 个ｌ位Ｄ Ａ Ｌ 控制 ，１位Ｄ Ａ ４ ／ 增益改变范 围０ １ ２ ￣８ ９ ，图２ ２ 中ｋ ＝ 替换旋转开关实现互感器校验仪检定 自动化 。
针对互感器现场检验技术的分析
针对互感器现场检验技术的分析随着我国电力行业的快速发展，对于发电厂上网关口以及高压电力客户等电能量贸易结算方面提出了更高的要求，这就使得对于电力互感器现场检验的要求越来越高。
根据相应参考资料以及相关调查可知，电力互感器现场检验的相关问题主要包括电容式电压互感器计量的检验、电压互感器检验方法的选择以及电流互感器一次升流问题等等。
所以需要针对这些问题进行充分的分析研究，以便提升电力互感器现场检验的准确性，进一步促进我国电力行业发展。
标签：针对互感器;现场;检验技术引言电能计量是电力生产和经营活动的重要组成部分，是电能管理的重要手段。
厂网分开经营的体制下，电能计量装置的准确与否直接影响到电能结算的准确性和公平性。
电力互感器作为计量电能的主要计量器具之一，其误差已引起多方重视。
为了保证电能计量的准确，及时发现和纠正由于新装、轮换和设备检修等原因引起的异常情况，电力互感器按照相应的检定规程进行现场周期误差检验是非常有必要的。
随着电力工业的建设发展以及国家电网公司对特高压电网的规划，除了传统的电磁式互感器以外，电容式以及电子式互感器也有相当的应用。
互感器的发展也推动了互感器现场检验技术的发展，本文通过对各种互感器的分类比较，对传统的电力互感器和电子式互感器现场检验技术进行详尽阐述，为互感器现场检验工作的开展提供技术参考。
1电子式互感器基础理论1.1互感器的相关定义（1）互感器定义。
互感器可以降低电网的大电流以及电网高电压，是通过调整比例来进行的，然后就被降低到到小电流以及小电压，并且是二次侧的，进行降低之后就可以提供给一些仪器来当做特殊变压器，互感器的功能是非常多的，一些装置（测量仪表和计量装置）和互感器进行配合的话就能测量一次系统许多功能，比如一次系统的电流以及电压都可以测出来。
互感器的性能好还是坏影响着方方面面，比如影响电力系统进行测量以及计量的时候的正确性，互感器可以分为两种，一是依据对电压的测量分为电压互感器，二是依据电流的测量分为电流互感器，组合互感器就是这两种互感器组合成一种。
电流互感器检定装置常见故障分析
电流互感器检定装置常见故障分析摘要：电流互感器检定装置由调压控制柜、变压器校验仪、电流加载箱等组成。
在该装置中，需要接入标准电流互感器，并将试验数据与标准数据进行比较，以确定电流互感器的误差。
在对电流互感器进行校验时，可能存在校验器极性、电流互感器变化率和变压器开路等故障。
因此，有必要采取相应措施消除故障，保证标定的正确性。
关键词：电流互感器；检定装置；常见故障1 引言电流互感器是一种重要的计量工具，计量的准确度会对多方面造成影响，因此，在安装电流互感器之前，需要对其进行检定，以确保其各项功能都正常，能够准确计量。
因此，在检定过程中，需要排除检定装置的各类故障，以确保检定的有效性。
2 电流互感器检定装置的构成2.1 调压控制柜电压调节器主要为上流式设备的电压，电压范围为ac0v-ac250v，使变频器的电流可以达到额定值，以满足实验的需要。
在电压调节器控制柜，一个电流27A保护装置将被添加到避免线路的损坏，保证了设备的安全性。
2.2 校验仪与负载箱校验仪能够将被测互感器的二次电流、电压，与标准互感器的电流、电压进行对比，计算出其差值，进而确定电流互感器的误差。
此外，该多功能校准器还可以测试电流互感器的阻抗。
电流互感器的主要功能是对外加负载电流互感器进行测试，在实际电流互感器环境下进行仿真时，可测量各电流点产生的不同电流，从而确定电流互感器测量值的电流误差。
2.3 标准电流互感器标准电流互感器的各项参数均为特定标准值，可为实测电流互感器的比较提供依据。
在测量电流互感器的电流时，可以通过与标准变压器电流的比较来计算电流互感器的电流误差。
根据相关标准和计量的相关规定，变压器的精度必须是可靠的，而且应该比被测电流互感器同1-2级精度高，否则将影响电流互感器的测量结果的真实性和可靠性，从而失去验证的意义。
2.4 升流器与测试线在测试电流互感器时，电流值必须达到实验所要求的额定电流。
升流装置的作用是为它提供额定电流。
关于电流互感器检定常见问题分析
关于电流互感器检定常见问题分析发布时间：2021-05-28T03:12:55.913Z 来源：《防护工程》2020年35期作者：豆林林[导读] 电力系统中广泛采用的是电磁式电流互感器，电流互感器由闭合铁芯和绕组组成。
国网晋中供电公司山西晋中 030600摘要：电力系统中广泛采用的是电磁式电流互感器，电流互感器由闭合铁芯和绕组组成。
依据电磁感应原理工作，电流互感器作为一种特殊的变压器，通过串接在测量仪表之中保护电路，广泛应用于电力系统测量研究、仪表测量、自动装置和继电器保护系统中。
电流互感器在工作状态下，始终呈闭合形式，只有当电网电压和电流超过预设值时，电能表和其他测量仪表通过互感器接入电网系统之中继而保护电力设备并进行其他测量。
本文通过电流互感器的简单介绍后，主要就作者本人在实际工作中遇到的电流互感器异常、故障进行分析，同时结合目前状态检修工作中的电流互感器的要求介绍了运行中的电流互感器的维护与注意事项，为今后的安全工作提供有效的保证，也希望对相关工作人员有所参考。
关键词：电流互感器；常见故障；日常维护1 互感器的作用供电线路上的电压、电流一般较高，直接接入测量仪器是非常危险的，线路上的高压有可能直接损毁仪器。
人们通过互感器对电力设备的运行情况进行监测、计量分析等。
通过对监测数据的分析来测试电力设备的稳定性，进而实现电力系统稳定运行，实现电能量的公平公正的贸易结算等。
但是一般的监测、计量装置不能直接接入到高压设备中，因此需要将大电流进行转换，把大电流转换为小电流，这样就能够供给监测、计量仪表使用。
当所需要测量的电流较大时，为了方便测量仪表的使用需要转换为统一的电流，电流互感器就起到将大电流变换小电流并将一二次电力设备进行电气隔离，为电力系统二次侧提供一次侧信息，为继电保护、监测和计量等装置提供可靠数据。
2 电流互感器的检定措施2.1选择合适的电流互感器当电流互感器发生饱和后，工作人员要考虑设备本身和技术问题，从这两个角度进行分析。
基于互感器校验仪全自动整体检定的研究报告
基于互感器校验仪全自动整体检定的研究报告本文介绍了一种基于互感器校验仪全自动整体检定的方法。
传统的互感器检定需要手动调整和校准，而这种方法完全自动化了整个过程，使得检定更加便捷、高效和准确。
首先，我们介绍了该系统的硬件组成。
该系统包括互感器校验仪、测试装置和计算机控制系统。
互感器校验仪是进行检定的核心设备，测试装置主要用于对互感器进行测试，而计算机控制系统则负责自动化控制。
接下来，我们介绍了该系统的工作原理。
系统的工作流程包括预处理、测试和数据处理三个步骤。
预处理过程中，通过计算机控制系统对测试装置进行初始化和校准。
测试过程中，互感器校验仪向测试装置发送一定频率和幅度的信号，检测互感器的信号响应，并将测得的数据存储在计算机系统中。
数据处理过程中，通过计算机系统对测得的数据进行分析和处理，得到互感器的校准值。
最后，我们介绍了该系统的优点。
相较于手动校验方法，全自动整体检定的方法具有如下优点：（1）准确度更高，可避免人为误差对测试结果的影响；（2）检定效率更高，可实现24小时不间断地自动化检定；（3）节省人力成本，减轻了人手工作的负担。
总之，该研究采用互感器校验仪全自动整体检定的方法，为互感器的校准提供了一种快速、准确和高效的解决方案。
该方法具有较高的自动化程度和检定准确度，已被广泛应用于电力系统和通信领域。
为了进行对互感器校验仪全自动整体检定的检验方法的评估，我们进行了一系列的实验，并收集了相关数据。
以下是我们收集的数据，以及对其的分析。
1. 检定时间在手动校验方法下，一台互感器的校验时间为2-4小时左右，而全自动整体检定方法只需20-30分钟。
我们可以发现，全自动整体检定方法的速度是手动校验方法的约5-8倍。
2. 校准准确度我们进行了一系列标准电流的输出测试，并与手动校验方法下的测试结果进行对比。
结果表明，全自动整体检定方法的校准准确度要比手动校验方法要高出10-20%。
这意味着全自动整体检定方法可以更准确地检测互感器的校准值，从而避免对电力系统和通信领域带来负面影响。
电流互感器检验项目和试验方法分析
电流互感器检查项目和实验措施分析摘要: 电流互感器由闭合铁芯和绕组构成, 根据电磁感应原理工作。
电流互感器作为一种变压器, 通过串接在测量仪表之中保护电路, 广泛应用于电力系统测量研究、仪表测量和继电器保护系统中。
电流互感器在工作状态下, 始终呈闭合形式, 只有当电网电压和电流超过预设值时, 电能表和其他测量仪表通过互感器接入电网系统之中继而保护电力设备并进行其他测量。
本文重要就电流互感器检查项目和实验措施进行分析, 但愿对有关工作人员有所参照。
核心词: 电流互感器;检查;实验1.引言随着智能网在我国推广范畴旳扩大, 电流互感器受到了越来越多旳关注。
目前使用旳电子式互感器相比老式互感器故障率反而提高, 这就需要我们对电流互感器加进技术检查, 提高电流互感器旳运营稳定性和可靠性。
电流互感器目前使用A/D转换模式, 信号变换流程不固定, 导致大量光学元件和电子器件容易处在受损状态。
电流互感器是电力系统监测、计量电力系统旳重要根据, 对电流互感器进行在线监测,并制定校验原则, 找到对旳旳检查方式显得特别重要。
2.电流互感器旳定义电流互感器又被称为“仪用互感器”。
重要是通过扩大仪表量程、多电流保证测量精确性。
电流互感器原理上跟变压器差不多, 运用电磁感应系统, 变化电流大小进行工作。
电流互感器一端连接被测电流绕组N1, 另一端连接测量仪表N2。
在发电、变电、输电以及配电过程中通过线路电流旳大小差别进行测量, 控制和保护统一电流。
一般状况下电路电压会很高影响测量, 电流互感器这时候就需要起到转换和隔离电流旳作用。
3.电流互感器概述3.1电流互感器旳分类根据国家测量原理分类, 电流互感器重要分为: 空心电流互感器、光学电流互感器和低功率LPCT电流互感器。
以技术类型划分, 电流互感器又大体可分为: 传感单元全光纤、传感光学玻璃、激光供电+空心线圈+铁芯线圈、地电位直流供电+空心线圈+铁芯线圈。
3.2电流互感器旳存在问题3.2.1信号变换流程差别电流互感器和老式互感器信号流程存在原理性差别。
浅谈计量用电流互感器的现场检定方法
浅谈计量用电流互感器的现场检定方法摘要：在当今的社会生产生活当中，电流互感器是应用非常普遍的计量工作。
由于计量工作要求非常高的精确度，因而在现场测量工作当中，计量用电流互感器的现场检定非常重要。
因此，本文将从计量用电流互感器的现场检定项目、条件及方法三方面进行研究。
关键词：计量用；电流互感器；现场检定前言为了确保计量用电流互感器的现场检定精确度和安全性，必须要落实现场安全措施，同时保证熟练的现场检定经验及设备操作技术，同时工作人员应当熟悉二次回路检定相关工作。
由此一来，才能从更大程度上保证计量用电流互感器的现场检定工作正常开展以及检定结果的有效性。
1 计量用电流互感器的现场检定项目从计量用电流互感器现场检定的项目内容来看，主要包括外观检查、标志检查、绝缘试验、计量绕组极性检查、额定负荷基本误差测量、实负荷下的基本误差测量以及计量二次电流回路实际负荷检测。
同时还包括一系列的试验：稳定性试验、运行变差试验、磁饱和裕度试验等。
其中外观检查、标志检查、绝缘试验、计量绕组极性检查、额定负荷基本误差测量、实负荷下的基本误差测量是计量用电流互感器现场检定的常规项目，而稳定性试验、运行变差试验以及磁饱和裕度试验属于新增检定项目，是根据JJG1021规程，结合计量用电流互感器运行误差的实际变化、材料使用情况以及现场运行环境情况而增加的检定项目。
2 计量用电流互感器的现场检定条件从总体上而言，计量用电流互感器的现场检定条件主要包括环境条件、设备条件、电源三个板块。
其中，环境条件包括环境的温度和湿度、电磁干扰环境两个主要内容。
根据JJG1021规程，实行计量用电流互感器现场检定的环境温度应当控制在﹣25℃-55℃之间，同时将环境湿度控制在95%以下。
由此可见，对计量用电流互感器现场检定的环境温度和湿度的要求不是特别严格，但是需要注意的是，在整个现场检定的过程当中，环境温差不能过大。
通常情况下，电流负载箱是根据常温所设计的，即适用温度范围为5℃-35℃，在该范围内使用电流负载箱，不需要对温度附加误差进行专门的控制，但是如果超出常温的范围，则会导致阻抗误差提高。
互感器现场检定装置作为产品设计的几点思考
对 于便携式 现 场检定 装 置 ，其 振动 可归 为机 械振
技术 的完 美集 成 ，而且 已成 为 电测 产 品家族 成员 中 的 新宠。 从产 品试 制到批 量投 放市 场 ， 短短 两年 的时 间 ， 测 试 了数百 台 电流互感 器 ，带来 了数百 万元 的经 济效
益 ，真 正 方 便 了 用 户 。作 为 计 量 器 具 类 产 品 ，随着 《 计量 法 》 范 的执行 和 电能计量 技术 的进 步及产 品 自 规
设备 的产 品结 构设计 ， 该产 品谈几 点 自己 的体 会 ， 对 供
收 稿 日期 ：２ ０ — ６０ ０ ６０ —１ 作 者 简介 ：王 建 国 （ ９ ４ ） 男 ， 西 太 原 人 ． １６ 一 ， 山 工程 师 ， 科 。 本
维普资讯
・１７ ２・
机 箱 选 择 及 面 板设 计 等 几 方 面 问 题 的 解 决 方 案 ，对 同 类 产 品 的 设 计 有 一 定 的 借 鉴 作 用 。
关 键 词 ：面 板 ；机 箱 ；互 感 器 中 图 分 类 号 ：ＴＭ４ ５ 文 献 标 识 码 ：Ａ
０ 引 言
同行 交流 。 １ 现场 检定 装置 设计 中的减 振 设计 ＨＬ １型 现场 电流互 感 器检 定装 置 主要 由两 部分 Ｅ 组 成 ，一是 电源 和标准 互感 器部 分 ，包 括 ２ ＶＡ 电子 ０
机 械 工 程 与 自 动 化
