YB2系列隔爆型三相异步电动机产品样本佳木斯电机股份有限公司发布YB2系列隔爆型三相异步电动机产品样本1 概述YB2系列是在YB系列基础上新设计的隔爆型三相异步电动机。
本系列电动机系全封闭、外扇冷式、鼠笼型结构。
具有设计新颖、结构紧凑,造型美观、效率和转矩高、起动性能好、节能、噪声低、振动小、运行安全可靠等优点。
本系列电动机机座号范围(H63~H355)、功率等级和安装尺寸完全符合国际电工委员会(IEC)标准。
电动机采用F级绝缘,机座号H180以上有注排油装置,工作方式为S1,冷却方式为IC411,外壳防护等级为IP55。
可派生“W”户外、“TH”湿热带、“WTH”户外湿热带型电动机(即YB2-W 、YB2-TH 、YB2-WTH),也可按户内或户外腐蚀环境条件派生防腐型电动机。
(即YB2-(F1~F2),YB2-W(F1~F2);F1为防中等腐蚀,F2为防强腐蚀。
)本系列电动机的机座造型采用垂直水平的平行散热片结构。
接线盒在机座顶部。
接线盒的进线方式为橡套电缆,其接线端子分三个(供一种电压)或六个(供二种电压)两种结构。
本系列电动机符合GB3836.2《爆炸性气体环境用电气设备第2部分:隔爆型“d”》的规定。
其隔爆结构和结构参数也参照了IEC60079-1《电气设备隔爆外壳的结构与试验》和EN50018《爆炸性环境用电气设备“d”》的规定。
电动机制成隔爆型。
适用于爆炸性气体环境。
分为I类:煤矿用,标志为ExdI;II类:除煤矿外的其他爆炸性气体环境,标志为ExdIIAT(1-4),ExdIIBT(1-4),ExdIICT(1-4)(温度组别T(1-4)意为T1、T2、T3、T4)。
2 电动机型号含义Y B2 132 M1 - 6极数机座长短及铁心代号电动机中心高隔爆型(第二次改进设计)异步电动机*L-长,M-中,S-短,1-为第一种铁心长度3 环境条件环境空气温度随季节而变化,但不超过40℃,环境空气最低温度为-15℃。
AP YBBP 变频电机机样本

YBBP系列隔爆型变频调速三相异步电动机(H80~500)产品样本代号:0AP.138.0090b南阳防爆集团股份有限公司2010年5月10日目录1.概述 (2)2.标志、型号说明 (2)3.结构简介 (3)4.电动机的使用条件 (4)5.电动机技术数据 (5)6.安装型式和安装外型尺寸 (18)7.接线盒说明 (26)8.防爆基础知识 (27)9.订货说明: (27)第 1 页共29 页1.概述YBBP系列隔爆型变频调速三相异步电动机(以下简称为:电动机),是我公司根据市场需求而开发的新产品,与变频器配合使用,可以实现较宽范围内平滑无级调速,调速范围、动态响应、调速精度、低频转矩、转差补偿、功率因数、效率等方面均有很大的优越性,是满足煤炭石油化工等存在爆炸性气体环境的场所需要调速及其节能需要的理想驱动产品。
2.标志、型号说明2.1电动机防爆标志代表的意义:电动机防爆性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》的规定,制成隔爆型,防爆标志为ExdI、ExdIIBT4、ExdIICT4。
ExdI防爆标志的电动机,适用于煤矿存在甲烷混合物及煤尘爆炸危险的场所。
ExdIIBT4防爆标志的电动机,适用于工厂用II类B级,温度组别为T1、T2、T3和T4组的爆炸性气体混合物存在的环境。
ExdIICT4防爆标志的电动机,适用于工厂用II类C级,温度组别为T1、T2、T3和T4组的爆炸性气体混合物存在的环境。
Ex d ⅡB T4标志(防爆)温度组别(T4)电气设备防爆型式(隔爆型)电气设备类别级别(Ⅱ类B级)2.2电动机使用环境标志:YBBP为基本型,适用于户内环境、YBBP-W适用于户外环境、 YBBP-TH适用于户内湿热带环境、YBBP-THW适用于户外湿热带环境、YBBP-TA适用于户内干热带环境、YBBP-TAW适用于户外干热带环境、YBBP-T适用于户内热带环境、YBBP-TW适用于户外热带环境、YBBP-WF1适用于户外中等腐蚀的环境。
YB系列高压隔爆型三相异步电动机样本

YB系列高压隔爆型三相异步电动机样本YB系列高压隔爆型三相异步电动机样本————————————————————————————————作者:————————————————————————————————日期:YB2系列高压隔爆型三相异步电动机(H355~560)产品样本代号:0AP.138.0109a2009年9月20日g防爆集团股份有限公司目录1.概述 (3)2.型号说明 (4)3.结构说明 (4)4.使用条件 (5)5.技术数据 (6)6.结构及安装和外形尺寸 (6)7.质量保证…………………………………………………68.订货指南…………………………………………………6尊敬的顾客:首先,感谢您关心和支持我公司的电机产品,在您采购选用电机之前,请您先仔细阅读这本《产品样本》,它会告诉您电机产品的基本常识和如何选取您所需要的电机,以便准确采购,使其更好地为您服务。
1.概述YB2系列高压隔爆型三相异步电动机是我公司在消化吸收德国西门子公司高压电动机制造技术的基础上,结合我公司长期稳定生产高压隔爆型三相异步电动机的设计制造经验而研制的最新产品,是我公司YB系列的更新换代的防爆电机基本系列。
本系列电动机采用新技术、新材料、新工艺,选材考究、制造精良,具有体积小、重量轻、外形美观、功率大、效率高、噪声低、振动小、运行安全可靠、使用维护方便等特点。
本系列电动机的外壳防护和接线盒防护等级可选择为IP54 或IP55,冷却方式为IC411,安装方式为IMB3,也可根据用户要求制成不同的防护类型、冷却方式、安装方式。
本系列电动机符合GB755-2000《旋转电机定额和性能》、GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》的规定,制成隔爆型电动机,防爆标志为ExdI、ExdⅡAT4、ExdⅡBT4、ExdⅡCT4,适用于具有爆炸性气体环境的1区、2区危险场所。
YBZP(E)电机样本00

佳木斯电机股份有限公司企业标准YBZP(E)(112-250)系列起重用隔爆型变频调速(电磁制动)三相异步电动机样本佳木斯电机股份有限公司发布目次1 概述 (1)2 选型指南 (1)3 现场应用条件 (7)4 结构特点 (8)5 技术数据表 (10)6 外形及安装尺寸 (11)7 接线螺栓规格及出线孔卡口范围 (12)8 订货须知 (12)YBZP(E)系列起重用隔爆型变频调速(电磁制动)三相异步电动机样本1 概述1.1 该产品适用行业及所配的机械YBZP(E)系列起重用变频调速(电磁制动)三相异步电动机是新一代高可靠性的变频调速电机,具有体积小、重量轻、性能好、使用可靠和维护方便的优点,主要适用于驱动各种型式的起重机械及其他类似设备;具有宽广的调速范围、较大的过载能力和较高的机械强度,因此,它特别适用于那些短时或断续运行,频繁地起动、制动、有时过负荷及显著振动与冲击的设备。
1.2 采用的标准GB 755-2000 《旋转电机定额及性能》GB/T 1032-2005 《三相异步电动机试验方法》GB 10068-2000 《轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值》GB 10069.3-2006 《旋转电机噪声测定方法及限值第3部分:噪声限值》GB/T 10069.1-2006 《旋转电机噪声测定方法及限值第1部分:旋转电机噪声测定方法》GB/T 4772.1-1999 《旋转电机尺寸和输出功率等级第1部分:机座号56-400和凸缘号55-1080》GB/T 997-2003 《旋转电机结构及安装形式(IM代号)》GB/T 4942.1-2006 《旋转电机整体结构的防护等级(IP代码)分级》GB/T 1993-1993 《旋转电机冷却方法》GB 3836.1 爆炸性气体环境用电气设备第1部分:通用要求(GB 3836.1-2000,IEC 60079-0:1998,MOD)GB 3836.2 爆炸性气体环境用电气设备第2部分:隔爆型“d”(GB 3836.2-2000 ,IEC 60079-1:1990,MOD)国际电工委员会IEC最新标准2 选型指南该选型指南提到的事项,目的是提醒用户在选型时,应注意或明确的事项。
YBX4样本

佳木斯电机股份有限公司技术文件0EE.138.295-2016YBX4系列高效率隔爆型三相异步电动机产品样本(机座号80~355)2016-07-30发布2016-07-30实施佳木斯电机股份有限公司发布YBX4系列高效率隔爆型三相异步电动机产品样本(机座号80~355)1概述YBX4系列高效率隔爆型三相异步电动机是我公司自主开发设计的全封闭式高效率隔爆型三相异步电动机。
效率指标符合GB 18613-2012《中小型三相异步电动机能效限定值及能效等级》中1级电动机节能评价值的规定。
是目前全球范围内最高效率的三相异步电动机,也是三相异步电动机中的高端产品。
本系列电动机符合国家标准GB 3836.1《爆炸性环境第1部分:通用要求》和GB 3836.2《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》的规定。
本系列电动机制成隔爆型,适用于爆炸性气体环境中机械设备的电力驱动。
防爆标志为ExdⅠMb,ExdIIAT(1-4) Gb,ExdIIBT(1-4)Gb,ExdIICT(1-4)Gb ,温度组别为T1、T2、T3、T4。
本系列电动机机座号范围为80~355,功率等级和安装尺寸符合GB/T4772.1/IEC 60072-1和GB/T4772.2/ IEC 60072-2标准的规定。
2产品特点YBX4系列电动机整体外观(见图1)。
图1 整体外观图产品主要有以下特点:a) 电动机主接线盒位于机座的顶部,可以左右旋转满足用户不同出线方式的要求;b)机座号H160及以上电机,可以根据用户需要提供定子测温装置(可选PTC或PT100)、轴承测温装置(PT100)、加热器、不停机注排油装置;c) 机座号H225及以上电机,可根据用户需要提供底脚调整螺栓孔;d) 接线盒、机座、端盖和风罩的外形美观、样式新颖,并且有利于降噪和通风;e) 电动机采用热分级为155级(可选180级)绝缘系统,从而延长电机的使用寿命;f) 电动机工作制为S1,冷却方式为IC411,外壳防护等级为IP55;g) 适用于各种应用场合,如:“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”,其中:W为户外防轻腐蚀型;TH为湿热带;WTH为户外湿热带;F1为户内防中等防腐型;F2为户内防强腐蚀型;WF1为户外防中等腐蚀型;WF2为户外防强腐蚀型;h)电动机机座底部安装有防爆呼吸排水阀(卧式安装方式时);i)机座号80~180的2P、4 P、6 P、8P电机采用铸铜转子或者铜条转子,其它机座号电机采用铸铝转子;j) 电动机的高质量保证了高的运行可靠性;k)为了方便连接负载,在电动机轴伸端面均预留有C型中心孔(见表1)。

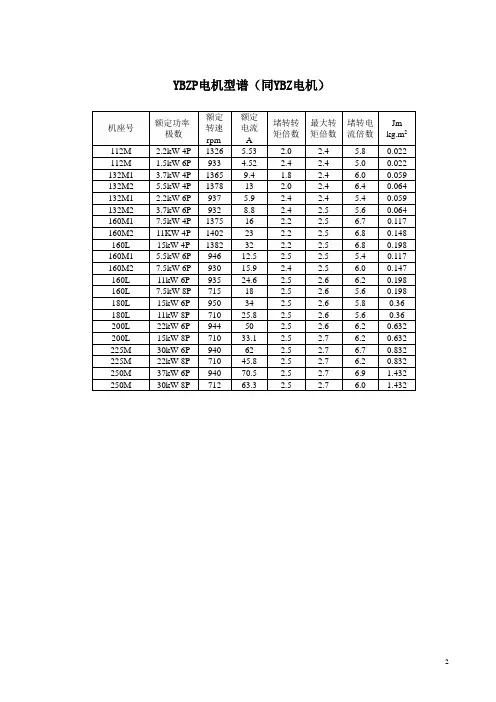

YBZP隔爆型变频调速三相异步电动机
