D5#楼给排水计算书一、设计范围生活给水系统,生活雨、污水系统,室内消防系统,室外消防系统,室外给排水系统等。

二、生活给排水(一)水源:分别由不同市政给水管各引入一根DN150的给水管在小区内形成为环状供水管网,作为生活及消防的给水水源。

市政自来水常年最低水压为0.20MPa,(测试点黄海高程为35.0米)。

(二)用水量标准(列表)本工程最高日用水量为140m3/d,最大时用水量为13.7m3/h。

给水系统在竖向上分为四区,分别为:低区----地下一至三层;中低区----四至十二层;中区---十三至二十层;高区---二十一至二十八层;中低区至高区由地下室无负压设备供水。

1、地下一层消防水池:V=(40×3+40×1)×3600/1000=576m32.中低压变频供水给水系统计算:(四至十二层)2.1.选用水泵流量计算:总当量N=324 设计秒流量Q=4.9 L/s 即17.7m3/h2.2.选用水泵扬程计算:H=H1+H2+H3式中:H—中低压变频给水泵扬程。

(mH2O)H1—地下水池水泵吸水口至低压区最不利点的几何高差。

(mH2O)H2—服务水头。

(mH2O)H3—水泵至低压区最不利点的水头损失。

(mH2O)计算值为:H1=41.7mH2OH2=10 mH2OH3=6.3mH2O故:H=58mH2O故:中低压变频给水泵选用:CSSDPQ15-40 Q= 9m3/h,H=59m,N=3.7kW (3台;二用一备),选用的水泵符合要求。

3.中压变频供水给水系统计算:(十三至二十层)3.1.选用水泵流量计算:总当量N=288 设计秒流量Q=4.4 L/s 即16.9m3/h3.2.选用水泵扬程计算:H=H1+H2+H3式中:H—中压变频给水泵扬程。

(mH2O)H1—地下水池水泵吸水口至低压区最不利点的几何高差。

(mH2O)H2—服务水头。

(mH2O)H3—水泵至低压区最不利点的水头损失。

给排水专业计算书

给排水专业计算书

给排水专业计算书一.概述本楼为地上25层,地下两层,属一类高层住宅楼。

一至七层为办公,八层以上为住宅,地下一层,地下二层为车库。

建筑高度87.3m。

二.生活给水系统2.1生活用水水源:生活给水水源为市政自来水,市政自来水压力P≥0.35a。

本建筑生活给水分高中低三个区。

七层及以下部分住宅为低区;八至十六层为中区;十七层及其以上为高区。

低区生活用水利用市政自来水的压力直接供应;中区、高区生活用水分别采用恒压变流量的变频给水设备加压供水。

系统均为下行上给的供水方式。

2.2生活给水用水量表最大日用水量为:Q=115.15(m3/d)总最大小时用水量为:Q h=12.84(m3/h)三.生活排水:各建筑物内的排水以生活排水为主,采用污废合流排放制。

生活排水量按生活给水量的85%计。

消防电梯集水坑设两台WQ65-15-5.5型潜污泵,一用一备,容积不小于最大一台水泵5min的出水量,即:V=(65/60)×5=5.4m3四.室内消火栓系统:4.1系统消防用水量系统采用临时高压制,消防用水量为40L/s,火灾延续时间为2小时。

系统给水设备3号楼内设防。

4.2消防供水压力消火栓选用:65mm口径,19mm水枪,长度25m麻质衬胶水龙带。

1.消火栓口所需水压计算公式:H xh=H q+h d+H k=q xh2/B+A d L d q xh2+H kH xh =Hq+hd+HkH xh -消火栓口的水压Hq-水枪喷嘴处的压力hd-水带的水头损失Hk-消火栓口水头损失Hq= af*Hm/(1-∮*af*Hm)Hd=A d*L d q xh2*10 ;( A d-水带阻力系数;L d-水带长度)消火栓栓口水头损失Hk=2m H2O∮=0.0097,B=1.577,AZ=0.0043 ,af可根据计算所得Hm进行选择。

故,水枪出水量q xh=5.0L/s ,水枪充实水柱长度为11.4m,计算:Hq= af*Hm/(1-∮*af*Hm)=1.2×11.4/(1-0.0097×1.2×11.4)=15.7m H2OHd= A d*L d q xh2*10=0.0043×25×25×10=26KPa=2.6米水柱Hk=2m H2O故栓口压力Hxh=15.7+2.6+2=20.3米水柱2.消火栓管道进户处的供水压力:P=20.3+87.3-1.9+2+ (200x18.1/1000+90x26.9/1000)x1.2=111.1水柱3.消火栓系统每根立管最小流量15L/s,每支水枪最小流量5L/s,支管采用DN70,立管采用DN100, v=1.72m/s i=0.06 (m/m )五.湿式自动喷水灭火系统一至七层办公、地下车库内设自喷保护。

给排水专业计算书

给排水专业计算书

给排水专业计算书 一.给水计算按照建筑给水排水设计规范(GB 50015-2003) (2009年版)进行计算 计算公式:1:计算最大用水时卫生器具给水当量平均出流概率:=100.“(给 °0. 2 • £ • T • 3600式中:Uo-生活给水管道的最大用水时卫生器具给水当量平均出流概率(%); qL -最高用水日的用水定额;m-每户用水人数; K h -小时变化系数;N g -每户设置的卫生器具给水当量数;T-用水时数(h );0.2 - 一个卫生器具给水当量的额定流量(L/s );2:计算卫生器具给水当量的同时出流概率:])0. 49一 (%)式中:U--计算管段的卫生器具给水当量同时出流概率(%);及-对应于不同U ()的系数;Ng-计算管段的卫生器具给水当量总数;3:计算管段的设计秒流量:Q g = 0. 2 • 〃•砥式中:qg-计算管段的设计秒流量(L/s );U-计算管段的卫生器具给水当量同时出流概率(%);Ng--计算管段的卫生器具给水当量总数;各楼层计算结果如下 1 .市政给水系统(1-5层)U = 100 U= 100计算结果:入口压力:90.06米水柱各楼层计算结果如下各层用水点压力计算表2.加压给水系统(6-11层)各楼层计算结果如下各层用水点压力计算表3.加压给水系统(12-17层)各楼层计算结果如下各层用水点压力计算表二.排水计算采用当量法计算计算原理参照《建筑给水排水设计规范GB50015-2003》(2009年版),采用公共建筑采用当量法基本计算公式Qp =12a 收+Qmax式中:qp-计算管段的排水设计秒流量(L/s)Np-计算管段的卫生器具排水当量总数qmax-计算管段上最大一个卫生器具的排水流量(L/S)Q -根据建筑物用途而定的系数:1.5 计算结果:1.卫生间污水系统:立管伸顶通气管,底层单独排出2.1 2 5. 70 1.88 1102 3 11.40 2.61 1103 4 17. 10 2. 74 1104 5 22.80 2. 86 1105 6 28. 50 2.96 1106 7 34.20 3. 05 1107 8 39. 90 3. 14 1108 9 45.60 3. 22 1109 10 51.30 3. 29 11010 11 57.00 3. 36 11011 12 62.70 3. 43 11012 13 68.40 3. 49 11013 14 74. 10 3. 55 11014 15 79. 80 3.61 11015 16 85. 50 3. 66 11016 17 91.20 3. 72 1102.厨房废水系统:立管伸顶通气管,底层单独排出前编后编当量流量管径充满度流速坡度号号(Ng) (1/s) (DN) h/D (m/s) (m/m)1 2 1.00 0. 33 1102 3 2.00 0. 66 1103 4 3.00 0. 99 1104 5 4. 00 1.32 1105 6 5.00 1.65 1106 7 6. 00 1.98 1107 8 7.00 2.31 1108 9 8. 00 2.51 1109 10 9. 00 2. 54 11010 11 10. 00 2. 57 11011 12 11.00 2. 60 11012 13 12.00 2. 62 11013 14 13. 00 2. 65 11014 15 14.00 2. 67 11015 16 15. 00 2. 70 11016 17 16. 00 2. 72 1103.阳台废水系统:立管伸顶通气管,底层单独排出前编 后编 当量流量 管径 充满度 流速 坡度 号号(Ng) (1/s)(DN)h/D(m/s)(m/m)121.500. 50752 3 3.00 0.8175 3 4 4. 50 0. 88 75 4 5 6. 00 0. 94 757 5 6 7. 50 0. 99 75 6 7 9. 001.04 75 7 8 10. 50 1.08 75 8 9 12.00 1. 12 75 9 10 13. 50 1. 16 75 10 11 15.00 1.20 75 11 12 16. 50 1.23 75 12 13 18.00 1.26 75 13 14 19. 50 1.29 75 14 15 21.00 1.32 75 15 16 22.50 1.35 75 16 1724. 001.3875三.消火栓计算消火栓系统计算(新规范)计算原理参照《全国民用建筑工程设计技术措施2009》,《建筑给水排水工程》(中国建筑工业出 版社)基本计算公式 1、最不利点消火栓流量:Qxh = J 即g 式中:qxh-水枪喷嘴射出流量(L/s )(依据规范需要与水枪的额定流量进行比较,取较大值)B -水枪水流特性系数Hq-水枪喷嘴造成一定长度的充实水柱所需水压(mH?。

完整给排水计算书

完整给排水计算书

给排水设计一、设计依据:1、《建筑给水排水设计规范》GB 50015-2003;2、《全国民用建筑工程设计技术措施•给水排水》;3、《高层民用建筑设计防火规范》GB 50045-95 (2001年版);4、《自动喷水灭火系统设计规范》GBJ 50084-2001;5、《建筑灭火器配置设计规范》GBJ 140-90 (1997年版);6、上海市消防局沪消发[2002]37号《关于规范建筑灭火器配置的通知》;7、《民用建筑水灭火系统设计规范》DGJ08-94-2001;8、其它现行的有关设计规范、规程和规定;9、有关主管部门对方案设计的审查意见;10、业主提出的设计要求;11、建筑工种提供的图纸;二、设计范围:本工程主要负责基地内建筑物室内外给水、污废水、雨水、消防栓消防、自动喷水灭火、灭火器配置等的施工图设计与配合。

三、给水系统:1、给水水源和系统:为满足消防用水要求,从市政自来水管上引入两路进水管,进水管口径为DN 200(生活用水接自其中一路),在基地内以DN200管形成环网,进入基地处生活用水设水表计量。

室外浇洒道路用水、绿化用水、外墙面清洗用水、-1~2层的生活用水等,利用城市管网水压直接供给。

其余用水进入主楼地下室生活水箱,经加压泵组抽吸、提升至屋顶水箱后供给。

2、用水量计算:⑴办公用水:人数:主楼地上部分面积为7433m2,副楼面积为3083m2,有效面积为建筑面积60%,每人使用面积按6m2计,则办公人数为:(7433+3083)×60%/6=1052,取1000人;用水量标准:50 L/人·班;时变化系数:K=1.2;使用时间:10小时;最高日用水量:Q d1=50×1000/1000=50 m3/day最大时用水量:Q h1=50×1.2/10=6 m3/hr平均时用水量:Q h平1=50/10=5m3/hr⑵道路地面冲洗用水和绿化用水:用水量标准: 2 L/ m2·次;使用时间:以2 h/ 次,上、下午各一次计;面积:约4000 m2;最高日用水量:Q d2=2×4000×2/1000=16 m3/day最大时用水量:Q h2=16/4=4 m3/hr平均时用水量:Q h平2=4 m3/hr⑶未预见水量:按用水量10~15 %计。

给水排水毕业设计计算书汇总

给水排水毕业设计计算书汇总

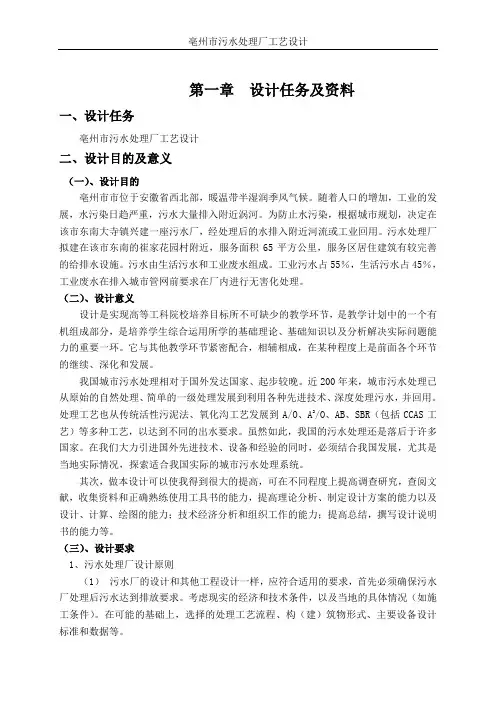

第一章设计任务及资料一、设计任务亳州市污水处理厂工艺设计二、设计目的及意义(一)、设计目的亳州市市位于安徽省西北部,暖温带半湿润季风气候。

随着人口的增加,工业的发展,水污染日趋严重,污水大量排入附近涡河。

为防止水污染,根据城市规划,决定在该市东南大寺镇兴建一座污水厂,经处理后的水排入附近河流或工业回用。

污水处理厂拟建在该市东南的崔家花园村附近,服务面积65平方公里,服务区居住建筑有较完善的给排水设施。

污水由生活污水和工业废水组成。

工业污水占55%,生活污水占45%,工业废水在排入城市管网前要求在厂内进行无害化处理。

(二)、设计意义设计是实现高等工科院校培养目标所不可缺少的教学环节,是教学计划中的一个有机组成部分,是培养学生综合运用所学的基础理论、基础知识以及分析解决实际问题能力的重要一环。

它与其他教学环节紧密配合,相辅相成,在某种程度上是前面各个环节的继续、深化和发展。

我国城市污水处理相对于国外发达国家、起步较晚。

近200年来,城市污水处理已从原始的自然处理、简单的一级处理发展到利用各种先进技术、深度处理污水,并回用。

处理工艺也从传统活性污泥法、氧化沟工艺发展到A/O、A2/O、AB、SBR(包括CCAS工艺)等多种工艺,以达到不同的出水要求。

虽然如此,我国的污水处理还是落后于许多国家。

在我们大力引进国外先进技术、设备和经验的同时,必须结合我国发展,尤其是当地实际情况,探索适合我国实际的城市污水处理系统。

其次,做本设计可以使我得到很大的提高,可在不同程度上提高调查研究,查阅文献,收集资料和正确熟练使用工具书的能力,提高理论分析、制定设计方案的能力以及设计、计算、绘图的能力;技术经济分析和组织工作的能力;提高总结,撰写设计说明书的能力等。

(三)、设计要求1、污水处理厂设计原则(1)污水厂的设计和其他工程设计一样,应符合适用的要求,首先必须确保污水厂处理后污水达到排放要求。

考虑现实的经济和技术条件,以及当地的具体情况(如施工条件)。

给水排水计算书模板

给水排水计算书模板

第二部分设计计算书1 冷给水系统的计算1.1 生活用水量计算根据设计原始资料、建筑性质和卫生器具设置完善程度,依据《建筑给水排水设计规范》,该楼用水量标准及用水量见表5-1。

用水人数(用水单位数)计算如下:病床数按图示数量计算;病房带独立卫生间用水定额按300(L/床位.d),小时变化系数按2.5,使用时间按24h;医务人员用水定额按150(L/人.班),小时变化系数2,使用时间8h;门诊部用水定额10(L/人.次),小时变化系数1.5,使用时间8h;未预见用水量及管网漏失水量按最高日用水量的10%计。

表1-1各层用水人数统计表表1-2用水量计算表由上张表可知最高日用水量201.47 m3/d,最大时用水量为25.64m3/d。

1.2.1 水泵选择水泵供应六至九层高区用水,高区最高日最大时用水量为:6.45 m3/h;扬程为:33.45+8=41.45m根据扬程流量选择 50AABH8-15*3 高效供水设备2台,一用一备,选自熊猫机械有限公司制造.1.2.2 水表选择水表的选择包括确定水表的类型及口径,水表的类型应根据水表的特性和通过水表的水质、水量、水温、水压等情况选定。

接管公称直径不超过50mm时,应采用旋翼式水表,接管公称直径超过50mm时应采用螺翼式水表。

水表的口径,在通过的水量较均匀时,应使通过水表的设计流量不大于水表的公称流量,而在通过的水量不均匀时,可按设计流量不大于水表的最大流量确定水表口径。

并应校核水表通过设计流量时,其水头损失,应满足表5-4规定:表1-2水表水头损失允许值(kPa)本工程中,由两根DN100mm的引入管引入建筑内,分别作为消防水箱补水水源和热水水箱补水管,按每条引入管内流速为1.0m/s,估算引入管的流量为15m3/h,选用LXSL-50C立式旋翼式水表,公称直径为50mm,最大流量为30m3/h,公称流量40m3/h。

水流经过水表的水头损失为:H B=q2g÷(q2max÷10)=15×15÷(30×30÷100)=2.5<12.8 kPa,符合要求。

办公楼给排水计算书

办公楼给排水计算书

工程计算书给排水专业工程名称工程项目工号分号计算人校正人审核人日期一、生活给水系统计算:市政给水水压为0.20Mpa;1、生活用水水压计算:(1)最不利卫生洁具所需水压估算:本工程为三层办公楼,三层卫生间淋浴器为最不利卫生洁具,三层地面标高为:H1=7.8m,管道埋深H2=1.20m,卫生洁具安装高度H3=1.8m,洁具出流最小水头H4=0.05Mpa=5m,管道沿程阻力H5=3m,则给水管道入户口处所需水压H=H1+H2+H3+H4+H5=7.8+1.20+1.8+5+3≈19m;(2)给水系统:本工程室内给水由室外市政管网直接供水。

2、生活用水秒流量计算:计算公式:设计秒流量:aqN)L(/2.0sggq g--------计算管段的设计秒流量(L/s);N g-------计算管段的卫生器具给水当量总数;a---------根据建筑物用途而定的系数,a=1.5。

3、设计参数:4、给水管设计秒流量及管径:二、中水给水系统: 1、计算公式: 同给水计算公式 2、设计参数:3、中水管设计秒流量及管径:三、排水系统: 1、计算公式: 设计秒流量:maxp N 12.0q q p+=αq p ---------计算管段的排水设计秒流量(L/s ); α---------根据建筑物用途而定的系数,α=2.0; N p ---------计算管段的卫生器排水当量总数;q max -------计算管段上最大一个卫生器具的排水流量(L/s ); 2、设计参数:3、排水管设计秒流量及管径:四、室内灭火器计算:本工程是综合楼,属于中危险级A 类火灾。

保护面积为332.91平方米,根据《建筑灭火器配置设计规范》GB50140-2005规定,本工程单位灭火级别最大保护面积为U=75m 2/A ,灭火器配置设计计算如下:A U S KQ 57591.3320.1≈⨯==,按中危险级最低配置基准选用干粉磷酸铵盐手提式灭火器,型号为MF/ABC3,共4具,实际配置级别为8A,灭火距离小于20米,符合规范要求。

给排水计算书

给排水计算书

给排水设计计算书工程名称:节能环保玻璃深加工项目综合楼工程编号: SJ1003日期: 2010年12月设计单位:西安交通大学建筑设计室一,给水系统计算1.洗涤池的计算当量为 1.0,洗脸盆的计算当量为 0.75, 低位水箱蹲式大便器的计算当量为 0.5, 脚踏式蹲式大便器的计算当量为 6,小便器计算当量为0.5,淋浴器计算当量为0.75。

2.办公楼a=1.5 qg=0.2a*Ng^0.5各立管计算:1, J/1计算见表一;2, J/2计算见表二;2, J/3计算见表三;2, J/4计算见表四;给水入户管压力计算压力为 1.3*1.747+10+23.3+9.52=45.1m.(自由水头为10m,位置高差为23.3m,水表损失9.52m)。

二,排水系统计算1.低位水箱蹲式大便器的计算当量为 4.5,脚踏式蹲式大便器的计算当量为 4.5,洗脸盆的计算当量为 0.75,小便器的计算当量为 0.3, 洗涤池的计算当量为 1,淋浴器的计算当量为0.45,餐厅、厨房双格洗菜盆的计算当量为3.0,管材为UPVC塑料管.2.按规范办公楼排水秒流量计算公式 qp=0.12*1.5*(Np)^0.5+qm ,3.办公楼排水管计算:W/1(De125)卫生间的排水管,其秒流量为 5.99L/S , 其实际排水能力为7.5L/S ,因此可以满足要求; W/2 (DN100)厨房的排水管 ,其秒流量为3.76L/S , 其实际排水能力为4.5L/S ,因此可以满足要求;W/3 (De125)卫生间的排水管 ,其秒流量为 5.65L/S , 其实际排水能力为7.5L/S ,因此可以满足要求;W/4 (De110)卫生间的排水管 ,其秒流量为 5.28L/S , 其实际排水能力为5.4L/S ,因此可以满足要求; W/5 (De110)卫生间的排水管 ,其秒流量为5.13L/S , 其实际排水能力为5.4L/S ,因此可以满足要求; W/6 (De125)卫生间的排水管 ,其秒流量为5.58L/S , 其实际排水能力为7.5L/S ,因此可以满足要求; W/7 (De125)卫生间的排水管 ,其秒流量为6.22L/S , 其实际排水能力为7.5L/S ,因此可以满足要求; W/8 (De110)卫生间的排水管 ,其秒流量为4.91L/S , 其实际排水能力为5.4L/S ,因此可以满足要求; W/9 (De125)卫生间的排水管 ,其秒流量为6.22L/S , 其实际排水能力为7.5L/S ,因此可以满足要求。

给排水计算书

给排水计算书

“德吉嘉苑”商住小区建设项目给排水设计计算书给排水设计计算书定线及管材按平面图所示。

一、生活冷水系统设计计算:1、最高日用水量、最大小时用水量计算:(1)最高日生活用水量计算:Q d:最高日用水量(m3/d)q:最高日生活用水定额,商业员工及顾客用水5L/m2,餐饮用水40L/人·次,宾馆客房旅客用水250L/床·d,宾馆客房员工用水80L/人·d。

N:商业面积为2268平方米,就餐人数268人,用餐次数按2.5次计,宾馆客房床位228个,宾馆客房员工人数70人。

Q d = ∑qN/1000=(5×2268+40×268×2.5+250×228+80×70)/1000=100.74m3/d(2)最大小时用水量计算Q h:最大小时用水量(m3/d)K h:小时变化系数,商业取1.5,餐饮取1.2,宾馆客房取2.0。

T:建筑物用水小时数,商业为12h,餐饮取10h,宾馆客房为24h。

Q h=∑K h Q d/T=5×2268×1.5/12+40×268×2.5×1.2/10+(250×228+80×70)×2.0/24=10.14m3/h(3)本建筑给水分2个区,三层及三层一下用水由市政管网直接供水;四层至九层,由本建筑东侧的大地下室内的生活水箱及生活变频给水泵供给(生活水箱有效容积24.00立方米;生活给水泵流量为12m3/h,扬程为62米)系统形式为上行下给式。

2、室内给水管网水力计算:(2)商业、宾馆卫生间给水设计秒流量计算:q x =0.2αN g 1/2其中q x :计算管段的给水设计秒流量N g:计算管段的卫生器具给水当量总数α:根据建筑物用途而定的系数,取1.8(3)室内给水管网所需水压:H=H1+H2+H3+H4其中H :建筑给水引入管前所需的水压(米水柱)H1:克服几何给水高度所需要的供水压力(米水柱)H2:管网内沿程和局部水头损失之和,其中局部损失占30%H3:水流经过水表时的水头损失(米水柱)H3=q g2/ (q max2/10)=82/(202/10)=1.60kPa=0.16米H4:最不利配水点所需流出水头(米水柱)(4)低区设计秒流量为3.93L/s,高区设计秒流量为8.17L/s。

地下车库给排水计算书给水泵房计算

地下车库给排水计算书给水泵房计算

地下车库给排水计算书一、给水泵房计算:(1)给水分区:地下2层至2层为直供区,由市政给水管网直接供给;3层及3层以上为加压区,由设在地下1层的生活变频泵组供给;(2)水箱体积计算:1.生活水箱容积水箱容积=288(户数)X3.5X0.2(水量)X20%=40.32吨故生活水箱容积取42吨。

(3)生活用水系统计算:1.加压区:Ng=288X9=2592Qg=12.50L∕s扬程=(50.4+5.8)(高程)+17(水损)+10(出水水头)=83.2m故选用变频泵KQDP50-15三台,单台功率为7.5kw,扬程为85米。

加压给水主管选用DNlOO的衬塑钢管,对应流速为1.67m∕s,能满足其供水要求。

二、消防系统计算:本工程按照市政一路进水设计。

本工程的地下一层设置一座有效容积396m3的消防水池及相应的消防加压设备,同时在室外设置消防取水口。

在本项目1号楼屋顶水箱间设置有18m3的消防高位水箱,为保证最不利点的消火栓栓口的压力和最不利点喷头的压力,在地下室消防泵房设置有一套室内消火栓系统稳压设备. (1)消防水池计算:本工程9#楼的室内外消防设计流量最大,室内消火栓设计流量15L/S,室外消火栓设计流量25L/S,自喷设计流量30L/S消防水池内存放室内、外消防水量。

室内消火栓水量=15X3.6X2=108m3室外消火栓水量=25X3.6X2=180m3自喷水量=30×3.6×l=108m3消防水池总水量=108+180+108=396m(2)消防水泵计算1.室内消火栓泵计算:扬程=(50.4+6.3)(高程)+35(出水水头)+1.2X15(水损)=109.7m 故选择Q=15L/s,H=IlO m,单台功率N=37w,两台,一用一备。

2.自喷泵计算扬程=(6.3+10.3)(高程)+10(最不利喷头压力)+1.2X25(水损)=46.3m 故选择Q=30L/s,H=50m,单台功率N=30kw,两台,一用一备。

高层建筑给排水计算书

高层建筑给排水计算书

给排水计算书一、生活用水1、用水量计算:序号用水项目用水定额用水人数用水时间T(hr)小时变化系数KhQd(m3/d)Qh(m3/h)1 办公人员50L/人·班2100人8 1.2 105 15.752 七层餐厅25 L/人·天200人12 1.2 5 0.53 七层淋浴100L/人·天150人8 2.0 15 3.754 绿化、冲洗道路2 L/m2·次1000 m28 0.7 2 0.185 空调补水12 1.0 84 76 冷却塔补水1000 m3/h 1%循环水量12 1.0 120 107 五层水景池水容积12.5 m35%补水量8 1.0 0.625 0.0558 未预见水量以上水量的15% 18.84 3.019 总用水量以上之和354 40.50室外消防用水量:30L/S;室内消防用水量:30L/S;火灾延续时间T=3hr。

自动喷淋用水量:26L/S;火灾延续时间T=1hr。

2.给水方式1)、生活给水方式:A. 高区:采用地下室生活水池-生活变频水泵-用水点的供水方式。

生活水池及水泵房设于D段地下室。

B. 低区:三层及三层以下直接利用市政压力供水(市政水压0.30Mpa)。

压力复核:H(34m)≥H1+H2+H3=11.75+12+10=33.75mH1:最不利点与供水点最低水位高差:1+9.65+1.1;(室外管网埋深按照1m计算)H2:管路全部水头损失:3+3+6米(水表在生活用水工况时,取0.03Mpa;管道倒流防止器的局部水头损失,取0.06MPa);H3:最低工作压力0.10MPa;2)、水池及水箱计算:由生活(水箱)水池—变频水泵—用水点系统供水部分,水池水泵设于地下室设备房内。

生活冷水箱容积取58 m3,设于地下室设备房内。

消防水池容积为30×3.6×3+26×3.6×1=417.6m3(取432 m3)市政给水管网引入两根DN200给水管道,在建筑红线内形成给水环状管网,可以满足室外消防用水量;因此消防水池不储存室外消防用水量,消防水池有效容积取432m3,储存全部室内消防用水量。

给排水计算书

给排水计算书

给排水计算1、给水系统计算:1.1用水量如下表:住宅冷水给水设计秒流量公式采用q g=0.2×U×N g,其中U=1+αc(N g-1)0.49Ng,αc =0.01512。

-1F由市政给水管网直供水,在此不作计算。

1.2加压给水系统1区(1F~8F):设计秒流量:q g=0.2×U×N g=24 m3/h单泵流量:Q=24 /2=12 m3/h扬程:H=△Z+Σhi+Σhf+Hf=5.0+21+6+8=40m设备选择:TQG-12/0.40-3-5.5 (两用一备)单泵Q=12m3/h H=40m N=5.5kw 1.3加压给水系统2区(9F~16F):设计秒流量:q g=0.2×U×N g=24 m3/h单泵流量:Q=24 /2=12 m3/h扬程:H=△Z+Σhi+Σhf+Hf=5.4+45+14=64.4m 设备选择:TQG-12/0.65-3-7.5 (两用一备)单泵Q=12m3/h H=65m N=7.5kw2.消火栓给水系统计算:2.1消防用水量:水池:252吨2.2选用水泵扬程计算:H=H1+H2+H3式中:H—消防水泵扬程。

(mH2O)H1—地下水池最低水位至系统最不利点消火栓高差。

(mH2O)H2—消防栓口所需压力。

(mH2O)H3—水泵至最不利点消火栓管路的水头损失。

(mH2O)计算值为:H=5.4+45+1.1+15+20=86.5m设备选择: XBD20-90-HY (一用一备)Q=20l/s H=90m N=37Kw3、喷淋给水系统计算:3.1以地下一层取160m2为最不利作用面积,计算管网水力计算(局部水头损失按沿程水头损失20%计)3.2选用水泵扬程计算:H=HP+HP j+Hh p+Hb j式中:H—喷淋水泵扬程(mH2O)HP—最不利点喷头所需压力(mH2O)Hp j—最不利点喷头至地下水池最低水位之间的几何高差(mH2O)Hh p—最不利点喷头至水泵吸水管之间管道损失。

B7#住宅楼给排水-计算书

B7#住宅楼给排水-计算书

B7#住宅楼的最高日用水量、排水量的计算。

最高日用水量的计算:Q d=q i N i/1000=300*3.5*(6*11)/1000=69.3(m3/d)平均时用水量的计算:Q cp= Q d * /T i=69.3*/24=2.89(m3/h)最大时用水量的计算:Q cp= Q d *K i/T i=69.3*2.5/24=7.22(m3/h)最高日用水量的计算:Q p=0.9* Q d=0.9*69.3=62.37(m3/d)系统名称:给水-住宅低区部分建筑名称:住宅用水定额:300(L/人.d) 用水人数:3.5(人) 总当量:6.45 变化系数Kh:2.50 Uo 值:2.36 控制流速:DN15-DN20≤1.0m/s DN25-DN40≤1.2m/s DN50-DN70≤1.5m/s DN80-≤1.8m/s管道材质:给水塑料管(UPVC)0.6MPa 末端压力:0.050(MPa) 计算公式:非自闭冲洗阀公式住宅低区给水系统:所需的压力OH=H1+H2+H3+H4=1.3*(6.92-5)+18.7+4+5=30.196 mH2系统名称:给水-住宅中区部分建筑名称:住宅用水定额:300(L/人.d) 用水人数:3.5(人) 总当量:6.45 变化系数Kh:2.50 Uo 值:2.36 控制流速:DN15-DN20≤1.0m/s DN25-DN40≤1.2m/s DN50-DN70≤1.5m/s DN80-≤1.8m/s管道材质:给水塑料管(UPVC)0.6MPa 末端压力:0.050(MPa) 计算公式:非自闭冲洗阀公式系统名称:给水-住宅高区部分建筑名称:住宅用水定额:300(L/人.d) 用水人数:3.5(人) 总当量:6.45 变化系数Kh:2.50 Uo 值:2.36 控制流速:DN15-DN20≤1.0m/s DN25-DN40≤1.2m/s DN50-DN70≤1.5m/s DN80-≤1.8m/s管道材质:给水塑料管(UPVC)0.6MPa 末端压力:0.050(MPa) 计算公式:非自闭冲洗阀公式系统名称:污水-住宅部分污水系统一建筑名称:住宅的厨房立管通气: 专用通气管横管类型:无环形通气管α值:1.5 管道材质:排水塑料管系统名称:污水-住宅排出系统二建筑名称:住宅的卫生间立管通气: 专用通气管横管类型:无环形通气管α值:1.5 管道材质:排水塑料管最大的一个卫生洁具的排水流量:2.0(l/s)室内消火栓系统:水源由本小区地下室消防水泵供给,消火栓给水系统均采用下行上给的供水方式。

5号楼给排水计算书

5号楼给排水计算书

5号楼给排水计算书本楼地上27层,地下1层。

其中地下一层为自行车库;地上一层〜二十七层为均为普通住宅。

市政压力0.3MPa。

1生活给水系统1.1生活冷水:生活给水竖向分三个区:1〜5层为低区由市政直接供水;678层为中区,由中区叠压设备供给,19〜27层为高区,由高区叠压设备供给。

本楼内共2个单元,1单元27层,共108户,2单元27层,共108户,每户按3人考虑,q=200L/ 人.天Kh=2.6,用水时间为24h设计,用水量计算:生活用水量计算:最高日:Qd = 216X3.0X200/1000= 129.6m3/d最大时:Qh = 2.6 X 129.6/24 =14.04m3/h1.2给水设计秒流量计算:1.2.1一单元给水设计秒流量计算该单元每层4户,C2户型2户,C3户型2户各户型内卫生器具见下表:根据公式计算不同户型的卫生器具给水当量平均出水概率: ^1=2()0*3.()*2.6/(0.2*4.750*24*3600)^ 1.9%U O2=2OO*3.O*2.6/(O.2*4.75O*24*36OO)= 1.9%每层给水当量平均出水概率:Uo=( 1.9%*4.750*2+1.9%*4.75*2)/(4.75*4% 1.9%该单元高中低区各一根进水管,以下计算进水管管径:(1)低区给水当量Ng=95, U-11.20%Q=0.2 X11.20%X 95=2.13L/s,取管径DN50, v=1.09m/s,满足要求。

(2)中区给水当量Ng=247, U^7.3%Q=().2X7. 3%X247=3.6L/s,取管径DN70, v=1.09m/s,满足要求。

(3)高区给水当量Ng=171, U七8.60%Q=0.2X8. 60%X171=2.9L/s,取管径DN70, v=0.89m/s,满足要求。

1.2.2二单元给水设计秒流量计算该单元每层4户,C2户型2户,C3户型2户各户型内卫生器具见下表:根据公式计算不同户型的卫生器具给水当量平均出水概率:Uoi =200*3.0*2.6/(0.2*4.750*24*3600)〜1.9%U O2=2OO*3.O*2.6/(O.2*4.75O*24*36OO)=1.9%每层给水当量平均出水概率:Uo=( 1.9%*4.750*2+1.9%*4.75*2)/(4.75*4)弋1.9%该单元高中低区各一根进水管,以下计算进水管管径:(1)低区给水当量Ng=95,11.20%Q=0.2 X11.20%X 95=2.13L/s,取管径DN50, v=1.09m/s,满足要求。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
19+10+59.8+0.2=89m
取90m
3.6.故选用XBD系列消防泵两台,一用一备,配原厂减振基座等全套。
计算:
户型1:最大用水时卫生器具给水当量平均出流概率Uo=qLmKh/(0.2×Ng×T×3600)=230×3.5×2.8/(0.2×6×24×3600)=2.17%,户型1的总当量(14层,每层6户)=m×Khs×Kcs=6×6×14=504 ;
户型2:最大用水时卫生器具给水当量平均出流概率Uo=qLmKh/(0.2×Ng×T×3600)=230×3.5×2.8/(0.2×4×24×3600)=3.26%,户型2的总当量(14层,每层6户)=m×Khs×Kcs=4×6×14=336 ;
3.3.几何高差:
消防泵出口和最不利点消火栓标高:59.8m
3.4.Y型过滤器水头损失
每台水泵吸水口采用一台Y型水过滤器
设淤积时流过Y型水过滤器的水流速度为正常流速的两倍
阻力系数ζ=2.2
则水头损失h=ζ(2v)2/(2g)=2.2×(2×0.65)2/(2×9.81)≈0.2m
3.5.综合①②③④⑤
给水干管的卫生器具给水当量平均出流概率Uo=Σ(Uoi×Ngi)/ΣNgi=(504×2.17%+336×3.26%)/(504+336)=2.61% ; 各户型总当量Ng=840 ; 根据规范条文说明,No=200/2.61%=7666.37 ; 对应于Uo的系数ac=(Uo×No0.5-1)/(No-1)0.49=(2.61%×(7666.370.5)-1)/(7666.37-1)0.49=0.01604 ; 计算管段的卫生器具给水当量同时出流概率U=1+ac×(Ng-1)0.49/Ng0.5=(1+0.01604×(840-1)0.49)/8400.5=4.95% ; 设计秒流量Q=0.2×U×Ng=0.2×4.95%×840=8.31L/s ,即30m3/h。
(2).本工程在2#楼屋面电梯机房上部消防水箱间内设消防水箱,有效贮水18m3。
(3).消防泵房消火栓泵扬程计算:
2#楼地下消防泵房至1#楼消防立管XL-1-2入口处水平横干管距离95米.
3.1.室内消火栓栓口处所需水压:
水枪充实水柱长度:≥10 m
消火栓射流出水量:5 L/s(查表)
消防龙带水头损失:
给排水设计
一、工程概况:
本建筑位于河南省平顶山市叶县商业街东环路西侧,为金建叶县悦和园2#住宅楼。总建筑面积:10871.83m2,建筑高度57.15m。负一层为汽车库、设备用房和储藏室;一、二层为商业网点,三层~顶层均为住宅。建筑类别及耐火等级:二类高层居住建筑;耐火等级为地上二级,地下一级。
二、设计依据:
230.00
L/人·d
756
24.0
2.20
173.88
15.94
7.25
商场
6.00
L/平方米营业厅面积·d
3700
12.0
1.30
22.20
2.40
1.85
停车库地面冲洗水
3.00
L/平方米·次
2000
6.0
1.00
6.00
1.00
1.00
未预见水
按本表以上项目的10%计
20.21
1.93
1.01
2、生活用水量计算:
(1)、小区1、2#楼总生活用水量计算,最高日,最大时用水量计算书:
最高日,最大时用水量计算书
按照建筑给水排水设计规范(GB 50015-2003)(2009年版)进行计算
各用水部位统计结果如下:
用水部位
用水标准
单位
数量
用水时间
变化系数
用水量(立方米)
最大日
最大时
平均时
普通住宅(有大便器、洗脸盆、洗涤盆、洗衣机和淋浴设备)
11.河南省现行建筑工程设计标准图集:《05系列工程建设标准设计图集》DBJT19-20-2005。
三、设计范围:
本工种主要负责建筑红线内生活给水、 建筑生活排水、 消火栓灭火系统、 自动喷水灭火系统、建筑灭火器配置等施工图设计和配合。
四、生活给水系统:
1、给水水源和系统:
为满足生活和消防用水要求,从市政自来水管上引入两路进水管,进水管口径为DN150,在基地内以DN150管形成环网,进入基地处生活用水设水表计量。
1.《建筑给水排水设计规范》GB50015-2003(2009年版);
2.《高层民用建筑设计防火规范》GB50045-95(2005年版);
3.《住宅设计规范》GB50096-1999(2003年版);
4.《住宅建筑规范》GB50368-2005;
5.《自动喷水灭火系统设计规范》GB50084-2001(2005年版);
0.15
1.86
50
0.95
0.022
0.063
1#-11楼
16.0
48.0
0.16
1.58
50
0.81
0.016
0.047
1#-12楼
16.0
32.0
0.20
1.26
50
1.01
0.031
0.091
1#-13楼
16.0
16.0
0.27
0.87
40
1.08
0.046
0.134
(3)、给水干管J3L-2-1:
式中:U0--生活给水管道的最大用水时卫生器具给水当量平均出流概率(%);
qL--最高用水日的用水定额;
m --每户用水人数;
Kh--小时变化系数;
Ng--每户设置的卫生器具给水当量数;
T --用水时数(h);
0.2 --一个卫生器具给水当量的额定流量(L/s);
2:计算卫生器具给水当量的同时出流概率:
hd=AdLdq2xh=0.00172×25×52≈1.1m
水枪喷嘴造成该充实水柱所需水压:
Hq=q2xh/B=52/1.577≈15.9 m
消火栓水头损失:2m
消火栓栓口处所需水压:
Hxh=hd+Hq+2=1.1+15.9+2=19 m
3.2.管网水头损失:
从消防泵出口至最不利点消火栓间各管段的水头损失累加=10m ;
1、消火栓消防用水量:
本小区最大消防用水量单体的消火栓用水量为:室外消火栓用水量为20L/s,室内消火栓用水量为30L/s。
2、室内消火栓消防系统:
(1).消防水池容积计算:本工程消防用水水源为市政给水管网,本小区最大消防用水量单体的消火栓用水量为:室外消火栓用水量为20L/s,室内消火栓用水量为30L/s,火灾延续时间为2小时; 自动喷淋用水流量为30L/s,火灾延续时间为1小时。本小区按同一时间内只考虑一次火灾,设计总消防用水量(含室内消火栓系统、自动喷水灭火系统等消防水量)为324m3。消防水池有效贮水容积为324m3,设于2#楼负一层。消防水池设置带不锈钢护套管的液位计及液位信号装置(带超低、溢流报警功能,并将讯号传至监控中心)。溢流报警水位:应高出最高水位50mm,低于溢流水位50mm;超低报警水位:消防水泵吸水喇叭口以上1.2m,最低水位报警,但不得自动停泵。自消防泵房引出两根消防干管在地下车库组成消火栓环状管网,其他各楼室内消火栓立管供水系统接自该环状管网。
式中:U --计算管段的卫生器具给水当量同时出流概率(%);
αc--对应于不同U0的系数;
Ng--计算管段的卫生器具给水当量总数;
3:计算管段的设计秒流量:
式中:qg--计算管段的设计秒流量(L/s);
U --计算管段的卫生器具给水当量同时出流概率(%);
Ng--计算管段的卫生器具给水当量总数;
(1)、给水干管J1L-2-1:
0.15
1.86
50
0.95
0.022
0.063
1#-17楼
16.0
48.0
0.16
1.58
50
0.81
0.016
0.047
1#-18楼
16.0
32.0
0.20
1.26
50
1.01
0.031
0.091
1#-19楼
16.0
16.0
0.27
0.87
40
1.08
0.046
0.134
4、给水加压设备选型:智能化箱式泵站变频恒压供水设备水泵根据各区生活用水设计秒流量选型。
4.2.扬程:
1管道水头损失,2#楼生活泵房至消防水箱补水管。
已知:
钢塑复合管海澄-威廉系数Ck=140 ; 管径D=80mm (计算内径Dj=76.5mm) ; 管长L=160米 ; 流量Q=8.31升/秒 ;
计算:
流量Q=8.31×0.001=0.00831立方米/秒 ; 每米沿程水头损失i=105×(140-1.85)×(0.0765-4.87)×(0.008311.85)=0.435Kpa/m ; 160米管道沿程水头损失=160×0.435/9.8=7.1米 ; 如按30%估算局部水头损失,则总水头损失=7.1×1.3=9.23米 ; 管道流速V=0.00831/(3.14×0.0765×0.0765×0.25)=1.81米/秒。
1.26
50
1.01
0.031
0.091
1#-5楼
16.0
16.0
0.27
0.87
40
1.08
0.046
0.134
(2)、给水干管J2L-2-1:
各楼层计算结果如下:
楼层
本层当量
总当量∑Ng
同时出流概率U
流量(l/s)
立管管径
流速m/s
水力坡降mH2O/m
沿程损失mH2O
1#-6楼
