水轮机检修维护规程
水轮机检修维护规程水轮机检修维护规程第一章总则第一条根据水轮机设备的特点和运行要求，制定本规程。
第二条本规程适用于水轮机的日常检修和维护工作。
第三条检修人员必须具备相应的专业知识和技能，严格按照操作规程进行工作。
第四条检修人员必须按照安全操作规程进行操作，保障人身和设备安全。
第二章检修工作要求第五条检修工作必须在停机状态下进行，必要时需装置完善的安全设施。
第六条检修工作必须由熟悉设备的专业人员进行，并保持良好的工作状态。
第七条检修工作需按照流程和步骤进行，不能随意操作或省略步骤。
第八条检修记录必须准确，包含设备的故障现象、检修过程和结果等详细信息。
第三章日常检修第九条检修人员每天必须对水轮机设备进行外观检查，发现异常情况及时上报并拍摄照片留存。
第十条检修人员每周必须对水轮机设备进行精细检查，包括油浸式轴承润滑情况、叶片和导叶状态等。
第十一条检修人员必须定期对水轮机设备进行定期检查，并制定详细的检修计划。
第十二条检修人员必须熟悉水轮机设备的工作原理和结构，确保检修工作的顺利进行。
第十三条检修人员须做好清洁工作，保持设备的清洁卫生。
第四章检修维护第十四条检修人员需按照维护规程进行设备保养工作，包括润滑、清洗、调整等工作。
第十五条检修人员必须进行设备的超声波和磁粉探伤，确保设备的安全运行。
第十六条检修人员需定期对设备的轴承进行注油和更换，确保轴承的工作正常。
第十七条检修人员需每年对设备进行大修，包括叶片和导叶的更换、轴承的修复等工作。
第十八条检修人员需及时处理设备的故障现象，并报告设备管理人员。
第五章安全措施第十九条检修工作必须戴好安全帽、工作服和防护鞋，切勿穿拖鞋或裸露身体进行检修工作。
第二十条检修工作期间切勿随意触摸设备，以防意外伤害。
第二十一条检修人员必须遵守相关的安全操作规程，切勿违反操作规程和安全纪律。
第二十二条在检修过程中，如发现设备有异常情况，必须立即停机并报告设备管理人员。
第二十三条检修人员必须熟悉设备的紧急停车装置和应急救援措施，确保在事故发生时能够采取有效措施。
水轮机检修规程1
水轮机检修规程目录第一章检修周期、项目及主要技术要求第一节检修周期及工期第二节检修项目及主要技术要求第二章检修前后的准备管理工作第一节检修前准备工作第二节检修后的总结第三章检修工艺第一节检修的一般注意事项和要求第二节扩大性大修的主要程序及主要要求第三节转轮第四节水润滑橡胶瓦水导轴承第五节油润滑金属瓦水导轴承第六节导水机构第七节水轮机轴第八节其它附录一水轮机主要参数附录二水轮机检修质量标准第一章检修周期、项目及主要技术要求第一节检修周期及工期第二节：检修项目及主要技术要求第2条：巡回检查、维护项目及要求一、检查水轮机是否有碰击异音。
二、水导检查1、测量水轮机水导轴承处摆度有无异常增大，并做好记录（同时记录导叶开度、负荷、水头等数值）2、#1、#2机检查水导给水情况及给水压力，平板水封漏水是否过大。
3、#3、#4机检查水导轴承油面，油色应正常，每月应取油样化验一次。
三、检查导水叶轴承漏水情况。
四、检查机械阀，真空破坏阀的工作是否正常，有否漏水现象。
五、顶盖水泵检查。
1、检查轴承有无异音及其他异常现象。
2、检查油面、油色是否正常。
3、检查底阀充水情况是否正常。
六、检查管路、阀门、法兰等有无漏水现象。
七、检查接力器、作用筒、推拉杆、拐臂等工作应正常，轴销是否松出。
八、检查各表针、指示应正常。
九、检查受油器有否异常、异音，有否出现铜沫。
十、导水机构连杆、拐臂、真空破坏阀等用黄油润滑的关节，每月注黄油一次，每次应注足。
十一、检查调速环油色，油面应正常。
十二、在巡回检查中发现的缺陷，在可以不停机的情况下能处理的缺陷应及时进行处理消除。
十三、机组运行工况记录。
记录上下游水位、机组出力、导叶开度、轮叶开度、水导摆度及设备缺陷、#3、4机水导瓦温、油色、油位及调速环油位等。
大修项目除小修项目外增加以下项目：第5条：扩大性大修项目及主要技术要求扩大性大修除大修项目外，还可根据机组缺陷情况增添下列内第二章检修前后的管理工作第一节检修前的准备工作第6条：对所检修的设备的运行状态进行详细周密的调查，全面了解该设备所有的缺陷及存在问题。
水轮发电机组水轮机检修工艺规程

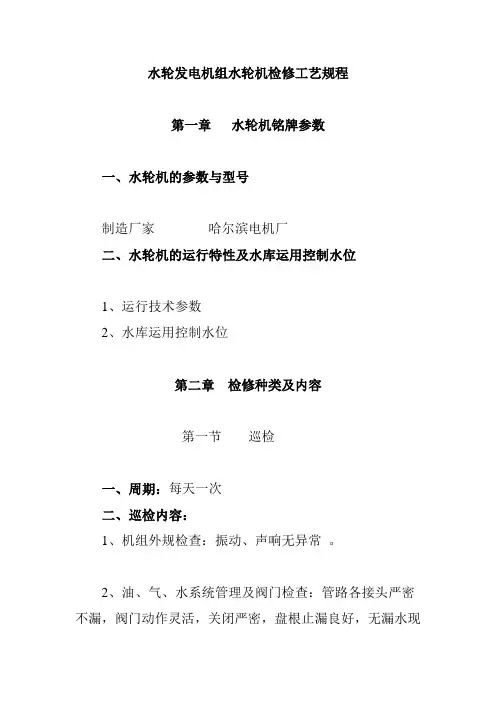

水轮发电机组水轮机检修工艺规程第一章水轮机铭牌参数一、水轮机的参数与型号制造厂家哈尔滨电机厂二、水轮机的运行特性及水库运用控制水位1、运行技术参数2、水库运用控制水位第二章检修种类及内容第一节巡检一、周期：每天一次二、巡检内容：1、机组外规检查：振动、声响无异常。
2、油、气、水系统管理及阀门检查：管路各接头严密不漏，阀门动作灵活，关闭严密，盘根止漏良好，无漏水现象。
3、表计检查：指示准确。
4、剪断销及各部位螺栓检查：无破损、无松动。
5、水导摆度测量：水导处绝对摆度值Φmax≤0.30mm范围内。
6、轴承检查：润滑良好，水质合格，水量充足，工作压力不低于0.05MPa，转动时无异常无振动等。
7、缺陷处理：在可以不停机的条件下，能处理的缺陷应及时消除处理。
第二节小修一、周期：每年1~2次工期5~10天二、检修项目及相关质量标准：1、转子叶片、转子室汽蚀检查处理：将汽蚀区碳化层及松疏组织铲除打磨，露出金属光泽后进行推焊，形状符合设计要求。
2、导叶端、立面间隙及压紧行程调整：（1）导叶上下端面间隙总和小于或等于2mm，其中上端占2/3，下端占1/3。
（2）导叶各处立面间隙应为零，如有间隙，不得超过导叶高度的25%，最大间隙为0.08~0.15mm。
（3）压紧行程调整：5--7mm。
3、水导轴承检查及缺陷处理：1# 机检查大轴盘根漏水情况，根据需要更新盘根，各部位无其他异常现象；2 #机重点检查止水平板橡皮，有磨损应更换，止水平板橡皮厚度为6--8mm。
4、真空破坏阀解体检查：主要检查弹簧受力，当在轴上加60kg的力时阀门打开5--36mm弹簧的压缩长度为156mm；动作灵活，阀口严密不漏，弹簧无损坏。
5、水导润滑水出流档水板，转轮泄水锥等处联接螺纹检查。
6、控制环滑道清洗检查：除掉锈蚀、杂物、加充足润滑油量。
7、技术供水总过滤器，水导主、备用过滤器检查：解体检查清洗，除掉各种杂物，除锈上防锈漆；各结合面处严密无漏。
1水轮机检修规程
水轮机检修工艺规程〔试行〕南沙水电厂编制水轮机检修工艺规程〔试行〕根据制定企业技术标准的需要，参照有关技术规程，制定本规程。
1 主题内容与适应范围1.1 本规程制定了水轮机机械局部的小修、大修、扩大性大修的工程、技术标准，以及平安考前须知，设备检修工艺等方面的内容。
1.2 本规程适用于南沙水电厂水轮机机械局部的检修管理和检修工艺。
1.3 水轮机机械检修人员熟练掌握本规程，运行人员及相关工种人员了解本规程。
2 引用标准2.1 GB8564-88?水轮发电机组安装技术标准?2.2 SD230-87?水轮机检修规程?3 一般考前须知及要求3.1 参加检修的人员，必须熟悉图纸，对检修设备的运行状态进行周密的调查，全面了解设备的原始安装记录及检修记录。
3.2 检修人员在检修前应明确检修任务、检修工艺及质量要求。
3.3 准备好技术记录表格，进行必要的技术培训。
3.4 检修中的一般工艺要求根据检修工程，检修前应安排好各主要零部件的放置地点，核实承放场地承重能力。
拆卸下来的零部件，应用方木、支墩、毛毡等垫好。
零部件拆卸以前，检查所拆卸部件配合条有无清晰记号，没有记号或记号不清者需补做记号。
对精密配合的零件，假设无定位销钉，应在其结合面处互成90°方向打上明显标记，对配合尺寸应进行测量并作好记录。
零部件拆卸时，先拨销钉，后拆螺栓，安装时，先装销钉，后装螺栓。
零部件拆卸过程中，应随时检查，发现异常及缺陷时需做好记录，以便修复或更换配件。
对拆卸下来的零部件摩擦面，以及精密组合面，应涂凡士林保护，防止生锈〔有磨擦传动要求的结合面涂规定的保护剂〕。
轴瓦等外表用白布盖好，并采取措施防止碰伤。
对管路或根底撤除后留下的孔洞、螺孔及法兰拆开后应及时封堵，以免被污染或堵塞。
分类保存拆下来的螺栓、螺帽、销钉等。
保持检修现场整洁。
妥善保管汽油、破布等易燃品。
零部件安装按拆卸顺序反向进行。
各组合面加垫厚度、密封条大小应做好记录。
水轮发电机组检修工艺规程

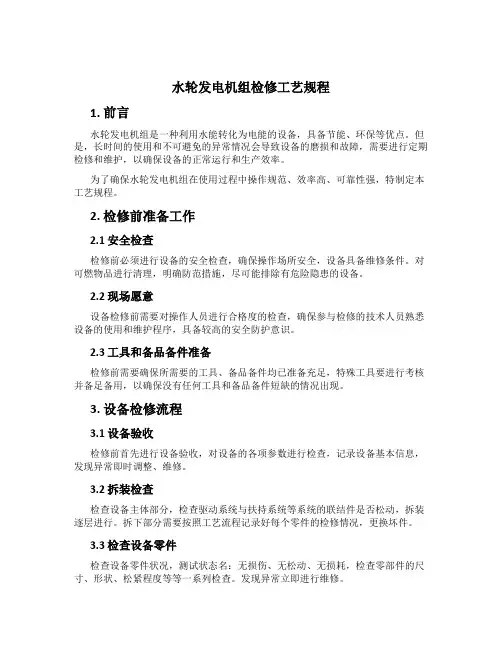

水轮发电机组检修工艺规程1. 前言水轮发电机组是一种利用水能转化为电能的设备，具备节能、环保等优点。
但是，长时间的使用和不可避免的异常情况会导致设备的磨损和故障，需要进行定期检修和维护，以确保设备的正常运行和生产效率。
为了确保水轮发电机组在使用过程中操作规范、效率高、可靠性强，特制定本工艺规程。
2. 检修前准备工作2.1 安全检查检修前必须进行设备的安全检查，确保操作场所安全，设备具备维修条件。
对可燃物品进行清理，明确防范措施，尽可能排除有危险隐患的设备。
2.2 现场愿意设备检修前需要对操作人员进行合格度的检查，确保参与检修的技术人员熟悉设备的使用和维护程序，具备较高的安全防护意识。
2.3 工具和备品备件准备检修前需要确保所需要的工具、备品备件均已准备充足，特殊工具要进行考核并备足备用，以确保没有任何工具和备品备件短缺的情况出现。
3. 设备检修流程3.1 设备验收检修前首先进行设备验收，对设备的各项参数进行检查，记录设备基本信息，发现异常即时调整、维修。
3.2 拆装检查检查设备主体部分，检查驱动系统与扶持系统等系统的联结件是否松动，拆装逐层进行。
拆下部分需要按照工艺流程记录好每个零件的检修情况，更换坏件。
3.3 检查设备零件检查设备零件状况，测试状态名：无损伤、无松动、无损耗，检查零部件的尺寸、形状、松紧程度等等一系列检查。
发现异常立即进行维修。
3.4 检查阀门检查阀门，阀门是保证设备正常运转的关键部件之一。
阀门要进行检测和清理，同时要把阀门的关键位置泄漏预防处理，以避免阀门开启和关闭时流过多的水分。
3.5 检查液位检查液位，浸入水中的部位如导叶、轮叶、齿轮箱、轮轴等定必要进行诊断，检查和做出一系列调整。
3.6 检查设备接线检查设备接线，检查接线点的松动、接触不良等情况，并会根据耐压测试情况对接线点功能进行检测和调整。
4. 检修结束工作4.1 试运行与静平衡检修结束后接通电源进行试运行，以检查设备的运转情况，确保设备主体部分和部件的工作质量优良，摆弄到静平衡，确保设备运转平稳。
水利工程水电站水轮机检修技术规程
水利工程水电站水轮机检修技术规程《水利工程水电站水轮机检修技术规程》1. 引言在水利工程中，水电站起着重要的作用，而水轮机作为水电站的核心装置，对于发电效率和安全运行至关重要。
本文将深入探讨水电站水轮机检修技术规程的多个方面，旨在为水电站的维护和管理提供指导和支持。
2. 检修前的准备工作2.1 材料准备为了保障检修过程的顺利进行，必须提前准备好所需的材料和工具。
这包括但不限于备件、润滑油、清洗剂等。
只有确保充足的备件和材料，才能及时进行更换和修复，确保水轮机的正常运行。
2.2 人员组织检修水轮机需要一个专业的团队，包括机械工程师、电气工程师、测量师等等。
他们应该具备丰富的经验和专业知识，在检修过程中能够及时发现问题并解决。
3. 检修过程3.1 拆卸与清洗需要移除水轮机的外部部件，如保护罩、轴承盖等。
对水轮机内部各部件进行清洗，以去除污垢和异物。
清洗过程应仔细和彻底，确保每一个部件都达到良好的清洁度。
3.2 检查与更换在清洗完毕后，对各个部件进行检查。
如果发现有磨损、松动或其他损坏情况，需要及时更换。
还应确保轴承、密封件等部件的良好状态，以确保正常运行和避免漏水等问题的发生。
3.3 维护与润滑维护是水轮机检修过程中不可或缺的一环。
这包括轴承润滑、密封处理、螺栓紧固等。
通过正确的维护措施可以延长水轮机的使用寿命，并提高其运行效率。
3.4 装配与调试在完成检修和维护工作后，需要进行水轮机的装配和调试。
装配过程应按照相应的工艺要求进行，确保各个部件的正确安装。
还需要进行调试工作，以确保水轮机正常运行，并定期监测和记录关键参数。
4. 检修后的总结和回顾在水轮机检修结束后，需要及时总结和回顾检修过程中的经验和教训。
这包括检查检修工作的质量和效果，并分析原因和改进的方向。
通过总结和回顾，可以不断提高检修工作的质量和效率，为水轮机的安全运行提供保障。
5. 个人观点与理解水轮机的检修是水电站维护的重要环节，合理的检修技术规程可以提高水轮机的使用寿命和运行效率，减少事故的发生。
水轮发电机组检修工艺规程
水轮发电机组检修工艺规程一、水轮发电机组检修工艺规程为确保水轮发电机组在运行过程中安全稳定，保证发电机组的电力输出及其效率，并延长发电机组的运行寿命，水轮发电机组的检修工艺十分必要。
下面，我们将详细介绍水轮发电机组检修工艺规程的内容。
二、检修前的准备工作1.检查机组的安全措施是否正常，以及安全呼叫装置和灭火器是否在就位。
2.检查机组总开关的状态，并确保机组处于停机状态。
3.检查机组冷却系统，并检查冷却液的水位是否充足，以及天气是否适宜进行检修工作。
4.通过仪器仪表或目测检查机组外观是否存在损坏或松动零部件，如风叶、引导叶片、转子及转子轴等。
5.检查机组通风系统是否存在异响，检查电缆的接头等部件是否正常。
6.按照操作手册的检修安全规定，确认机组断电并封锁。
三、机组调整与拆卸1.检查水泵、水力涡轮机、调速机、发电机及其附件等零部件有无破损，有无锈蚀以及磨损是否过度，确定哪些零部件需要更换，哪些需要清洗、润滑和调整。
2.拆开发电机端盖、尾部盖和调速器，并在旁边的工作台上清洗维修和检查。
3.进一步检查转子的电气绝缘，查看是否有裂纹和撕裂，必要时进行加固。
4.检查转子与定子之间极尾径向清隙，连同闭合铁心并按扭距要求进行旋转调整。
5.检查机组的冷却、润滑、通风系统，然后更换或维护其部分或全部零部件，以确保机组部分或总体的性能。
四、组装工作1.更换机组的零部件，如四九转子、气垫块、轴承、滑环等，并且在相应的组件上添加油脂。
2.调整机组的传动系统和电气系统，校准其各项参数指标，确保机组配件之间的良好协调。
3.组装发电机盖，并严格测试，确保机组维修和拆卸后仍然能够正常工作。
五、实验与检查1.对机组的电流、电压、功率、频率、温度等进行检测观察，并检查它们是否在合适的标准范围内。
2.检查机组的运行情况，如噪音、震动、温度以及各个部件的磨损情况等。
3.检查机组安全配置，确认标识清晰可见，电缆连接良好并固定稳定，其余配备及自动控制系统正常工作。
水利工程水电站水轮机检修技术规程
水利工程水电站水轮机检修技术规程水利工程水电站水轮机检修技术规程一、前言水电站作为重要的能源供应单位，水轮机作为水电站的核心设备，其正常运行对于水电站的稳定运行和电力供应至关重要。
然而，随着水轮机的长期使用，其存在磨损、老化等问题，为了保证水轮机的稳定运行，必须进行定期的检修和维护。
本规程旨在规范水利工程水电站水轮机检修的各项技术要求和操作规范，确保水轮机的安全运行和延长水轮机的使用寿命。
二、检修前的准备工作1.检修计划的编制在进行水轮机检修前，必须制定详细的检修计划，明确检修范围、检修时间和检修内容等。
检修计划应由水电站机电部门负责人统筹协调，根据水轮机的使用情况和技术状态，制定合理的检修周期和检修内容，并报主管部门审批。
2.安全措施的落实水轮机检修前，必须制定详细的安全措施，如检修场所的隔离、检修人员的安全防护、检修设备的安全使用等，确保检修过程中的安全。
3.检修人员的培训和交接检修人员应具备一定的专业技能和操作经验，必须经过专业培训和考核后才能参与检修工作。
同时，检修人员应与上一批次的检修人员进行交接，了解前一次检修的情况和存在的问题，以便更好地开展检修工作。
三、检修工作的实施1.检修前的准备工作检修前必须对水轮机进行全面的检查和清洁，包括检查轴承、密封、冷却系统、油路系统等，并清洗水轮机的内部和外部。
同时，需要检查水轮机的安装基础和固定螺栓是否有松动和变形等情况，如有问题，需要及时处理。
2.拆卸和检修水轮机的拆卸和检修需要按照一定的顺序进行，首先是拆卸水轮机的盖板和轮盘，然后对水轮机的叶片进行检查和维护，包括叶片的磨损、变形和裂纹等情况。
同时，还需要检查水轮机的轴承和密封等部件，并进行必要的更换和修复。
3.组装和调试在检修完毕后，需要对水轮机进行组装和调试，首先是对叶片进行调整，确保叶片的间隙和角度达到标准要求。
然后是对轴承和密封等部件进行安装和调试，以确保水轮机的运转稳定和安全。
四、检修后的验收工作1.运行试验检修后，必须对水轮机进行全面的运行试验，以检测水轮机的运行状态和性能指标是否达到标准要求。
水轮机检修
顶盖检修1、拆卸前先清扫与支持盖组合面，在x.y方向上用0.02mm/m的框式水平仪测量水平，标出测量位置并记录。
2、把测点用样打上冲眼作记号，并用细油石磨平样冲眼的高点，以便以后复测。
3、在顶盖、底环的四个对称方向，用样冲标明位置，用细油石打磨测量面，并用内径千分尺测出顶盖、底环间距离，并记录；用塞尺检查顶盖座环间有无间隙，并作记录。
1、拔出定位销钉，底环标好销钉的位置记号；2、松开顶盖、底环的联接螺栓，用顶丝按圆周四全方向顶起顶盖；3、用桥机起吊顶盖。
应注意水平起吊，否则应通过调钢丝绳长度来保证水平，起吊后应检查顶盖与座环上有无垫子，如有，应记录加垫位置及厚度，顶盖吊至检修场地。
1、检查顶盖与座环间的止漏橡皮条，并测量它的直径，全部更换橡皮条（止漏橡皮条应高出平面1-2mm)；2、顶盖表面除锈，顶盖用桥机翻后除去锈迹，检查顶盖汽蚀情况并处理，更换导水叶端面止水密封橡皮条（新橡皮条高出平面1-2mm) ；3、检查导水叶与顶盖擦擦面有无严重磨损，如程度较重，应重新打磨至平整；4、组合螺栓、螺孔丝扣有无严重锈蚀，滑扣等，如有应重新铰螺孔更换螺栓；5、检查疏通顶盖排水孔，固定导叶排水孔应畅通；6、刷防锈漆待安装。
1、底环导水叶应安装到位；2、清扫顶盖，座环接合面，检查止水橡皮有否安装到位；3、在组合面对称四个方向上装上导向螺杆，顶盖呈水平状态，沿导向杆落下，当离组合面还有200-300mm时,再次检查止漏橡皮，并在组合面上涂以白铅油，如有垫片应按修前位置垫入。
并注意有无与导叶轴相碰现象；4、到位后按修前位置打入定位销钉，并对称紧入螺栓；5、复测顶盖水平，顶盖底环间距离，并记录。
数据应符合修前记录；6、检查导水叶端面总间隙，如发现顶盖倾斜，并影响导水叶端面间隙调整，应查明原因，重新处理；7、紧好全部组合螺栓，在顶盖外灌水检查顶盖与座环组合面应不漏水。
套筒检修1、拆除套筒法兰上的销钉和螺栓，把套筒吊运至检修场地；2、检查上、中轴颈衬的磨损程度，若磨损严重，则更换，同时测量上、中衬套内径，导水叶上中轴颈外径，计算出配合间隙：中轴套：0.043-0.162mm；上轴套：0.063-0.162mm，不合要求者，则更换衬套；3、套筒翻身，更换L型及O型密封圈；4、清扫顶盖和套筒组合面，套筒外表刷防锈漆。
水利工程水电站水轮机检修技术规程
水利工程水电站水轮机检修技术规程水利工程水电站水轮机检修技术规程一、前言水电站是我国重要的能源工程之一，水轮机作为水电站的核心设备，其正常运行对于水电站的发电效率和运行稳定性至关重要。
因此，水轮机的检修对于水电站的安全和经济运行具有重要意义。
本技术规程旨在制定一套完整的水轮机检修技术规程，以确保水轮机检修的质量和效率。
二、检修前准备2.1 检修计划制定在进行水轮机检修前，必须制定详细的检修计划。
检修计划应包括检修范围、检修时间、检修人员、检修工具、检修材料等方面的内容。
检修计划应在检修前经过相关部门的审批，并告知相关部门和人员。
2.2 检修人员准备水轮机检修需要具备一定的专业知识和技能的人员。
检修人员应经过严格的培训和考核，并持有相关技能证书。
检修人员的数量应根据检修工作的复杂程度和工作量来确定，同时应保证检修人员的安全。
2.3 检修工具和材料准备检修工具和材料是水轮机检修的关键，必须确保检修工具和材料的质量和数量。
检修工具应包括常用工具和专用工具，材料应包括润滑油、密封材料、防腐涂料等。
2.4 安全准备水轮机检修是一项高危的工作，必须进行严格的安全准备。
检修前应进行全面的安全检查，检查内容包括工作场所、安全设施、检修工具和材料等。
检修人员应穿戴个人防护装备，并在工作前进行安全培训。
三、检修过程3.1 拆卸工作在进行水轮机拆卸前，必须先进行安全隔离和停机。
拆卸顺序应按照拆卸计划进行，拆卸时应注意保护轴承和密封件。
拆卸完成后，应对拆卸的零部件进行清洗和检查，并按照要求进行记录。
3.2 检查工作检查工作是水轮机检修的核心，应对所有零部件进行全面的检查。
检查内容包括零部件的损坏程度、磨损程度、裂纹等情况，并按照要求进行记录。
对于检查出来的问题，应及时进行修复或更换。
3.3 维修工作维修工作是针对检查出来的问题进行的。
维修工作应根据检查情况进行相应的处理，包括清洗、更换、修复等。
维修过程中应注意工艺要求，保证维修效果。
水轮发电机组水轮机的检修工艺规程
水轮发电机组水轮机的检修工艺规程第一节汽蚀的处理1、汽蚀处理前必须搭设好牢固可靠的工作台，确保人身安全。
2、认真检查用粉笔圈出汽蚀损坏部位，做好记录后即可用电弧气刨刨去各汽蚀部位的蜂窝和海棉层，直至露出完好金属为止，刨面要求平滑，叶片上应轮换进行，每个叶片连续气刨时间不超过半小时，以免叶片过热变形。
3、刨完后用手提砂轮机打磨气刨部位的氧化层露出金属光亮面，方可进行堆焊。
4、汽蚀处理使用焊条为奥102、或奥302、132不锈钢电焊条，焊条应保持干燥，不许掉皮，使用前应烘干一小时以上，在施焊中应注意：（1）运条的走向应沿叶片的圆周方向，不许沿辐向运条，因为圆周方向比辐向的钢度大好多倍，以免发生过大的焊接变形。
（2）焊一会后用锤敲击，振动一会，以清除焊接应力。
（3）应用窄焊波，目的是减少热影响区。
（4）应用分段退步焊，目的是减少应力，每段视堆焊面积而定，长度在100～200mm以内。
（5）第二道焊波要压住第一道焊波的一半，目的是一方面可使第一道焊波退火，另一方面使第一道焊波的应力分散一些。
（6）焊补过程中应严格注意叶片温度，尽量做到不在低于150 0C以下焊补，即一块叶片的焊补过程中，间隔时间不能太长，焊完后注意保温，不要使叶片急剧冷却，并注意不要在一个部位长时间堆焊，以免引起局部变形。
（7）注意统计汽蚀处理补焊时所耗的焊条数量、焊补方位及焊条型号。
5、电弧气刨的主要技术参数如下：工作电压：30V 工作电流：400～600A 工作气压：0.4～0.7MPa碳极尺寸：20×5×355（板条状）6、焊接要求：（１）电焊机要求直流反极，电流应尽量低：低炭钢焊条电流控制在：Φ4mm为180～150A不锈钢焊条电流控制在：Φ3.2mm为120～150A；Φ4mm 为160～200A。
（2）为了保证电弧中的滴溶金属不受空气氧化作用，并保证合金元素完满的渗入焊缝中，对焊接电弧应压至2.5mm 长为宜。
水轮发电机组检修工艺规程
水轮发电机组检修工艺规程概述水轮发电机组作为水电站的核心设备之一，其正常运转对于保证水电站的效益具有重要的意义。
为了保证水轮发电机组的正常运转，应制定具体的检修工艺规程，以确保检修过程中的安全性、可靠性和经济效益，同时提高工作效率。
检修前的准备工作1.撤除有关固定件，使班组人员能够进入并畅通地操作。
2.调查现场事故员或下一批次作业人员在地面上工作位置及其所在的设备位置、紧急漏电保护装置、隔离能力、工作方式等情况。
3.确认地面上工作位置是否已做好安全标志。
4.将现场区域隔离，并设置维护警示标志。
检修要点1.进行水轮发电机组的外观检查，确保机组表面清洁，主轴磨损和轴承状况正常，并根据实际情况进行涂漆和补漆等操作。
2.检查水轮发电机组的定子绕组和转子绕组，查看有无损坏或老化的情况，并对损坏部分进行修补或更换。
3.进行水轮发电机组的光学目视检查，查看有无腐蚀、燃烧、损坏等情况，并进行相应的维修或更换。
4.对水轮发电机组的导叶进行检查，查看有无损坏或老化的情况，并根据实际情况进行修补或更换。
5.对水轮发电机组的水轮进行检查，查看有无损坏或老化的情况，并进行相应的维修或更换。
6.对水轮发电机组的发电机部件进行检查，查看有无损坏或老化的情况，并根据实际情况进行修补或更换。
7.进行水轮发电机组的润滑、加油、冷却、温度和振动等检查，确保机组正常工作。
检修后的验收工作1.进行水轮发电机组的试运行，确保机组正常工作。
2.对水轮发电机组的各部件进行静态分析和动态分析，检查是否满足设计要求。
3.检查水轮发电机组的振动、噪声、温度等指标，确保机组正常工作。
4.开展电工、测绘、水工、机械等方面的测试和检测，确保水轮发电机组的运行安全和达到高质量要求。
5.在检修验收过程中发现的问题和不足，应及时整改和汇报。
安全注意事项1.工作人员必须进行严格的安全培训，并依据相关的工作程序进行操作。
2.工作人员在进行水轮发电机组检修的时候，必须佩戴好安全帽、安全鞋、手套等防护用品。
水轮机检修规程(钟)
第一章总则第一节概述第一条水轮机是将水能转化为机械能而带动发电机发电的原动机械设备，因此搞好水轮机的检修工作是提高设备的健康水平，是确保机组安全运行的重要措施。
每一个检修人员，要牢固树立检修工作安全责任意识，坚持安全作业，坚持执行检修工艺与质量标准，自始至终坚持“质量第一”的思想，切实贯彻”应修必修，修必修好“的检修原则，要高速优质完成检修任务，努力为安全运行服务。
第二条我厂共装3台同型号水轮发电机组，布置形式为立式，上游端各装有一台1米球形阀，调速器为PLC步进电机调速器。
第三条水轮机的检修分为小修、状态检修、大修、扩大性大修四类。
第二节检修前的工作准备第四条设备检修前，必须熟悉图纸，了解设备的构造、性能及主要技术数据，了解设备运行情况及设备缺陷情况。
第五条检修前应根据下列项目编制检修计划。
1、检修的标准项目、经批准的技术改造项目、未消除的缺陷；2、组织措施、技术措施、安全措施（含危险点分析）、质检与工期措施；3、检修技术资料整理，总结，技术资料存档。
第六条设备检修前应根据下列项目编制设备检修的工器具及材料计划：1、检修中所需的工具、量具、刃具；2、检修中所需的常用材料和特殊材料；3、两措、技改所需的材料；4、设备铺垫的材料。
第七条设备大修前必须对行车和其它起重器具进行一次全面检查，并进行拉力试验，发现问题必须即时处理。
第八条检修场地应根据情况作出统一布置，检修现场应注意下列事项：1、设备分解后按定置摆放示意图进行摆放；2、设备摆放点应放置塑料或其它铺垫材料；3、保证留有足够的通道；4、现场清洁整齐、光照充足；5、不乱拆、乱卸、乱吊；6、工器具、量具不乱丢；7、拆除的零件要妥善保管；8、棉纱、破布不乱丢；9、汽油、机油要妥善保管，严禁在生产现场储存大量汽油，同时应作好防火措施；10、使用电焊、氧焊时，一定要做好防火措施。
第九条大修、小修工作票必须提前一天交运行办理。
第三节检修前的技术测定第十条检修前应对机组摆度、振动、温度、水压等进行测定，并做好记录。
水轮机检修规程
目录1.范围 (1)2.规范性文件 (1)3.术语和定义 (1)4.水轮机技术参数 (2)5.水轮机检修前的准备 (2)6.水轮机检修项目、工艺要求及质量标准 (4)7.主要设备检修工艺工艺要求及质量标准 (12)8.水轮机检修后的质量验收和试运行 (31)9.水轮机检修总结报告 (34)10.水轮机常见故障与检修处理 (34)11.附录： (36)1.范围本标准规定了水轮机的扩修、大修、小修和巡回检查的项目、技术要求、检修工艺、试验方法和注意事项等方面的内容。
本标准适用于同类型水轮机的检修工作.2.规范性文件下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准时应探讨使用下列标准最新版本的可能性。
GB 8564—2003 水轮发电机安装技术规范GB/T15468—2006 水轮机基本技术条件GB/T15469—1995 冲击式水轮机空蚀评定GB/T17189—2007 水力机械振动和现场测试规程DL/T507—2002 水轮发电机组起动试验规程DL/T556—1994 水轮发电机组振动监测装置设置导则产品设计图纸及制造工艺文件3.术语和定义3.1下列术语和定义适用于本标准：3.1.1水轮机检修：为保持或恢复水轮机的性能而进行的检查和修理。
包括：水轮机扩大性大修、大修、小修、抢修和小型技术改造3.1.2水轮机小修：为了保证水轮机在大修周期内安全运行到下一次大修，对水轮机进行定期的检查、清扫、试验和修理，消除已发现的水轮机局部缺陷或更换过别部件3.1.3水轮机大修：对水轮机进行有计划的进行彻底的检查和修理，全部或部份解体，进行，更换、修理易损的主要部件，恢复水轮机设计性能和出力3.1.4扩大性大修：指吊出发电机转子的检修3.1.5水轮机状态检修：指根据设备状态监测或故障诊断系统提供的信息，在设备可能发生故障前有目的的安排的检修，属于预测性检修。
水利工程水电站水轮机检修技术规程
水利工程水电站水轮机检修技术规程水利工程水电站水轮机检修技术规程一、检修前准备工作1.1 检修计划制定水电站在检修水轮机前应制定详细的检修计划，包括检修范围、检修方案、检修时间、检修人员等内容，并按照计划进行检修工作。
1.2 工具和材料准备检修前应准备好必要的工具和材料，包括手工具、动力工具、测量仪器、润滑油、密封材料、替换零部件等。
1.3 安全措施落实在检修水轮机前，必须要做好安全措施，包括人员安全、机器安全、电气安全等方面的措施。
必要时要对现场进行封锁和警示。
二、检修工作流程2.1 拆卸工作（1）拆卸轮盘在拆卸轮盘前，应先拆卸轮盘上的连接件，包括螺栓、垫片、螺母等。
然后使用拆轮盘器拆卸轮盘，注意轮盘下落时要做好防护措施。
（2）拆卸叶片在拆卸叶片前，应先拆卸叶片上的连接件，包括螺栓、螺母等。
然后使用吊具将叶片吊起，拆卸叶片和轮盘之间的连接件，最后将叶片取出。
2.2 清洗工作在拆卸后，应对水轮机进行清洗，包括外表面和内部各部位的清洗，使用清洗剂和高压水枪进行清洗，确保清洗干净。
2.3 检查工作（1）外观检查对水轮机外观进行检查，包括轮盘、叶片、轴承、密封件、连接件等部位的检查，确定是否有损坏或磨损。
（2）内部检查对水轮机内部进行检查，包括轴承、叶片、轮盘等部位的检查，确定是否有损坏或磨损。
（3）测量检查对水轮机各部位的尺寸进行测量，包括叶片长度、叶片弯曲度、叶片间距、轮盘直径等。
2.4 维修工作（1）叶片维修对于叶片的磨损或损坏，需要进行修复或更换。
在修复叶片时，应先将叶片进行清洗，然后使用焊接或冷加工的方式进行修复。
如果叶片无法修复，则需要更换叶片。
（2）轮盘维修对于轮盘的磨损或损坏，需要进行修复或更换。
在修复轮盘时，应先将轮盘进行清洗，然后使用焊接或冷加工的方式进行修复。
如果轮盘无法修复，则需要更换轮盘。
（3）轴承维修对于轴承的磨损或损坏，需要进行维修或更换。
在维修轴承时，应先将轴承进行清洗，然后进行润滑和更换零部件。
水电站水轮机检修工艺规程
水电站水轮机检修工艺规程1.1水轮机空蚀111空蚀的检查及测量水轮机空蚀检查每年检查一次，主要部位为浆叶、轮毂、转轮室、流道。
测量前应将所有部位清扫干净，用测深尺测量汽蚀深度，或用细针插进汽蚀部位粗测其深度，但测量误差不得超过±10%或者1mm。
1. 1 .2气蚀及磨损焊补用电焊对已经气蚀或者磨损的区域进行焊补，其工艺过程如下：1) 清除己严重损坏的部分对气蚀较重的区域，要用铲、磨等方法清除已经损坏而疏松的金属，露出基本材料来。
对已经穿孔或脱落的地方，需将孔洞修整成一定形状，再切割相应的不锈钢板准备拼焊。
2) 对转轮预热堆焊面积较大和需要拼焊不锈钢板的转轮都需要预先加热。
在检修现场的预热常用电阻炉烘烤来实现。
3) 用与基本金属接近的焊条堆焊，底层用它们堆焊底层可使焊缝结合良好，而且不易产生裂纹。
4) 用抗气蚀的焊条堆焊表层用奥氏体焊条和堆焊焊条具有较好的抗气蚀性能，用来堆焊表层。
表层堆焊应高于原部位表面1-2mm。
5) 打磨补焊后的部位必须打磨成型，最简便而又合理的方法是先作样板，再按样板打磨。
3 .2导水机构的检修3 2 1导水机构常见故障1) 导叶关闭不严，漏水量过大。
2) 导叶开度不均匀。
3) 导叶轴松动，导叶轴四周漏水量加大。
4) 某个或某几个连杆经常损坏。
1.2 .2导叶轴套的处理机组用尼龙衬套作导叶轴套，与导叶轴颈之间保证一定的回隙量，而且四周间隙应当均匀.长期运行以后，受水和泥沙的作用，轴颈和轴套都可能磨损，而且往往是不均匀的磨损，导轩轴因而松动，既影响关闭和开度，又加太了漏水量。
1) 首先修磨轴颈。
导叶轴颈失圆应车削或打磨恢复其圆度。
2) 按间隙要求选配及刮削尼龙衬套。
更换尼龙轴套时，应根据修整后的轴颈直径选配衬套，适当刮削以后村套内孔与轴颈的间隙应符合厂家要求。
或者保证总间隙为轴颈直径0.005-0 .006倍。
1. 2. 3导叶传动机构的修理导叶传动机构往往因连接销磨损而松动。
水轮发电机组检修工艺规程
水轮发电机组检修工艺规程水轮发电机组检修工艺规程一、总则水轮发电机组是利用水流的动能转化为机械能，再由发电机将机械能转化为电能的装置。
水轮发电机组的正常运行对保障电网的稳定供电有着重要的作用。
为了保证水轮发电机组的安全可靠运行，提高发电机组的利用率和经济效益，制定本工艺规程。
二、工艺流程1. 停机准备（1）根据运行记录，提前准备所需工具和材料。
（2）关闭进、出水阀门，停机前将水泄净。
（3）切断发电机组电源，进行电气断电。
（4）确认机组冷却水已排干。
2. 拆卸工艺（1）卸下软管、电缆等外部连接设备。
（2）拆卸发电机上的上盖和定子绕组，进行检查和维修。
（3）拆下转子、轴承和齿轮等核心部件，进行清洗和修复。
（4）拆除水轮及其传动装置，进行检查和修复。
（5）清洗、检查和修复各部件，进行必要的更换和修理。
3. 组装工艺（1）进行清洗、涂漆和防腐处理。
（2）安装水轮及其传动装置。
（3）安装核心部件，如转子、轴承和齿轮等。
（4）安装定子绕组和上盖。
（5）安装软管、电缆等外部连接设备。
（6）进行调试和试车。
4. 维护工艺（1）定期检查和清洗水轮和转子表面，保持清洁。
（2）定期检查和更换润滑油和润滑剂。
（3）定期检查和校正发电机组的电气系统。
（4）定期检查和维护发电机组的冷却系统。
（5）根据运行情况，定期进行大修和磨损部件的更换。
三、安全措施1. 在工作过程中，必须严格遵守安全操作规程，戴好安全帽、防护眼镜和手套等防护用品。
2. 在进行拆卸和组装工作时，必须采取牢固的安全固定措施，确保工作环境的安全和稳定。
3. 必须对水轮发电机组的各个部件进行检查，发现有缺陷或松动的部件，必须及时修复或更换。
4. 在进行电气工作时，必须切断发电机组的电源，并使用绝缘工具进行操作。
5. 在工作过程中，必须注意机械设备的运行状态，如发现异常，必须立即停机检修。
6. 操作人员必须通过相关培训和考核，持证上岗。
四、工艺规程的实施和管理1. 进行工艺规程的制定和修订时，必须充分调研和借鉴国内外先进经验，并结合实际情况进行具体操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章总则第一节概述第一条水轮机是将水能转化为机械能而带动发电机发电的原动机械设备，因此搞好水轮机的检修工作是提高设备的健康水平，是确保机组安全运行的重要措施。
每一个检修人员，要牢固树立检修工作安全责任意识，坚持安全作业，坚持执行检修工艺与质量标准，自始至终坚持“质量第一”的思想，切实贯彻”应修必修，修必修好“的检修原则，要高速优质完成检修任务，努力为安全运行服务。
第二条我厂共装3台同型号水轮发电机组，布置形式为立式，上游端各装有一台1米球形阀，调速器为PLC步进电机调速器。
第三条水轮机的检修分为小修、状态检修、大修、扩大性大修四类。
第二节检修前的工作准备第四条设备检修前，必须熟悉图纸，了解设备的构造、性能及主要技术数据，了解设备运行情况及设备缺陷情况。
第五条检修前应根据下列项目编制检修计划。
1、检修的标准项目、经批准的技术改造项目、未消除的缺陷；2、组织措施、技术措施、安全措施（含危险点分析）、质检与工期措施；3、检修技术资料整理，总结，技术资料存档。
第六条设备检修前应根据下列项目编制设备检修的工器具及材料计划：1、检修中所需的工具、量具、刃具；2、检修中所需的常用材料和特殊材料；3、两措、技改所需的材料；4、设备铺垫的材料。
第七条设备大修前必须对行车和其它起重器具进行一次全面检查，并进行拉力试验，发现问题必须即时处理。
第八条检修场地应根据情况作出统一布置，检修现场应注意下列事项：1、设备分解后按定置摆放示意图进行摆放；2、设备摆放点应放置塑料或其它铺垫材料；3、保证留有足够的通道；4、现场清洁整齐、光照充足；5、不乱拆、乱卸、乱吊；6、工器具、量具不乱丢；7、拆除的零件要妥善保管；8、棉纱、破布不乱丢；9、汽油、机油要妥善保管，严禁在生产现场储存大量汽油，同时应作好防火措施；10、使用电焊、氧焊时，一定要做好防火措施。
第九条大修、小修工作票必须提前一天交运行办理。
第三节检修前的技术测定第十条检修前应对机组摆度、振动、温度、水压等进行测定，并做好记录。
第十一条检修前需对机组各转动部分间隙、中心、机组相对高程进行测量。
第十二条检修前必须对机组喷针与折向器开口协联关系进行测量，并绘出协联关系曲线图第十三条检修前必须对水斗气蚀、喷针头与喷嘴口间隙及喷嘴口尺寸进行测量。
第四节检修技术资料的管理第十四条检修部门应具有所属设备的全部技术图纸。
易损部件及消耗部件应有备品配件图。
第十五条检修过程中应认真做好技术状况，运行资料分析。
系统变化（含改造）记录，建立完整的技术档案。
第十六条设备大小修后，由检修部门技术专责在15天内写出总结报告呈报厂技术管理部门，总结内容包括设备修前状况、检修过程（组织、技术、安全、验收措施）、修后主要参数和运行方式、及试运行状况、检修后经济技术评价等。
第五节检修中的一般注意事项第十七条设备检修前必须参照有关的安全操作规程，对施工现场的安全措施进行必要的检查。
1、有压力的容器应排除压力，排尽流体，切断来源；2、带电设备应切断电源，装好接地线；3、悬空3米以上的作业应有安全可靠的脚手架；4、进入坑洞或容器内检修应照明充足，通风可靠；5、检修现场应备有防火器具。
第十八条检修设备应做好相对位置记号，回装（接）时按原位回装（接）。
第十九条部件分解时一般应按“先上后下，先外后内，先拆销钉，后松螺丝”的顺序进行。
回装顺序相反。
第二十条部件拆装时，联结紧固力要对称均匀，力度适当。
各转动或承载振动部件螺栓应上弹簧垫圈或销紧片，必要时点焊。
第二十一条所有零件的加工面，拆装时应避免直接敲击，必要时应体用铜棒加垫进行拆装。
精密部件的工作面或止口不得碰撞或锈蚀。
第二十二条拆开后的机体或重要部件，如油槽、轴颈（瓦）等应用塑料布封盖，管路或容器（含冷却器）进出孔应用布包好，严防杂物进入。
第二十三条设备分解完后，应检查零部件完整情况，如有毛刺、伤痕、缺损等应进行修复或更换处理，回装时应保证零部件清洁、完整，所涉及管路应畅通。
第二十四条设备回装时，销钉、滚（滑）动部件应根据紧度情况涂少许黄油或透平油，有压力的螺纹部分应缠绕麻丝，容器组合面应涂防漏剂，使用的盘根、垫圈应保证质量和规格符合要求。
第二十五条起吊设备时，起吊器具应满足强度要求，捆扎应牢固，起吊中应保证设备平稳，设备间应避免碰撞。
第二章水轮机的检修第一节有关数据及技术条件第十七条水轮机有关技术数据及技术条件:型号：QJ－L－170/2×15 出力：13000KW额定转速：500转/分飞逸转速：950转/分设计流量：3.25m3/s 旋转方向：俯视为顺时针设计水头：458m 最高水头：462m最低水头：456m 最高效率：0.893喷针关闭时间：30S（全行程）转速上升率：< 30%喷针开启时间：15S（全行程）折向器关闭时间：3S（全行程）水压上升率：<550米水柱（全甩负荷）第十八条轴承润滑油为国产30号透平油；冷却水管最高使用水压2公斤；推力油槽油量0.75M3 ，上导油槽油量0.1M3,下导油槽油量0.3M3，水导首次加油量35 Kɡ。
第十九条主要大型部件重量：发电机总重量：80T 转子重量：37810 Kɡ定子重量：24200Kɡ上机架重量：3900 Kɡ下机架重量：2510 Kɡ空气冷却器重量：158 Kɡ推力头重量：520 K ɡ 机壳盖重量：3820 K ɡ水轮机总重量：70T 水轮机轴重量：3500 K ɡ 水导轴承重量：702 K ɡ 水轮机转轮重量：4200 K ɡ 第二十条 当水头为458m 时，水轮机轴上的功率为13000KW ； 第二十一条 每台水轮机的引水钢管的∑LV 值在流量为3.25m 3/s 时不超过3100m 3/s第二节 检修周期与工期第二十二条 检修间隔及检修停用时间主要取决于设备技术状况。
一般情况下，检修间隔和检修停用时间可按下表执行。
检修类别检修间隔 检修停用时间 备注 小修每年两次 3d 年内有一次大修的发电机，大修前安排小修一次 大修3～6年 25d 扩大性大修8～10年 50d 状态检修根据设备运行情况决定第二十三条 在执行上表的检修间隔和检修停用时间时，应根据不同情况区别对待：2、对运行状态较好的机组，为降低检修费用，应积极采取措施，逐步延长检修间隔，但必须经过技术鉴定，满足下表条件，并报上一级主管部门批准方可进行姿态检修。
3、为防止机组失修，确保设备健康，凡机组技术状况不好的，经过技术鉴定确认出现下表所列状况者，并报上一级主管部门批准，其检修间隔可低于上表的规定。
4、在机组运行或检修过程中，若发现有危及机组安全运行的重大设备缺陷，应立即停机检修或延长检修时间，并报上级主管部门审批。
技术状况满足下列全部条件时，大修间隔允许超过上表规定技术状况有下列条件之一时，大修间隔允许低于上表规定1.运行情况良好，各种参数正常，机组在延长的检修间隔内达到设计的出力和效率1.主要运行参数经常超过规定值，机组出力和效率明显降低2. 水轮机汽蚀磨损轻微2.机组振动或摆动不合格，小修不能消除3.各轴承运行时温度、振动情况正常，无严重漏油渗油3.水轮机过水部件严重汽蚀和磨损，威胁安全运行4.调速系统工作正常，灵活可靠4.定子或转子绕组绝缘不良，威胁安全运行5.球阀、压力管道，喷管、转轮室和尾水等无威胁安全运行的严重缺陷5.其他威胁安全运行的重大缺陷，需大修处理者6.定子绝缘良好，运行中温度正常7.定子、转子结构部件良好，铁芯无局部过热和松动第三节机组机械部分结构简述第二十四条发电机为悬吊型密闭自循环风冷却立式水轮发电机。
具有上、下导轴承，转子下端和水轮机联接。
第二十五条发电机由定子、转子、上下机架及其它辅助部组成。
上下机架均为十字支臂的整体结构，上下机架中部均装有油浸自循环分块瓦导轴承。
第二十六条发电机下机架装有六个风闸；推力轴承、上、下导轴承各为八块；定子外壁装有4个空气冷却器；并在轴承内和空气冷却器外装有电阻型温度计和膨胀型温度计。
在定子线圈端部装有环型灭火水管，在下机架下方装有下风罩。
第二十七条机组转动部分的轴向力由大轴经卡环、推力头、镜板、推力瓦、托盘扛重螺钉、上机架传向厂房基础。
第二十八条为防止轴电流烧坏轴承在推力轴承座下和发电机各导轴瓦背部均装有绝缘垫。
第二十九条水轮机为立轴单转轮双喷嘴水斗式，水轮机由调速器通过调速轴及连杆机构，操作两个折向器，同时通过配压阀操作喷针。
喷针和折向器能按规定的协联关系协联动作，在喷针接力器的用油管路上装有节流器，可调节喷针的开关时间。
第三十条每台水轮机前端的引水钢管上装有一台Ф1000mm 直径的油压操作球形阀；球阀的开关由两台Ф500mm的立式摇摆式直缸接力器操作，接力器行程为642mm，操作油源为YS－1型油压设备。
第三十一条球阀旁通阀直径为100mm，球阀后面的钢管上装有直径100mm的空气阀；为了便于拆卸，在球阀后部和喷管后部装有直径1000mm和直径550mm的伸缩节各一具。
第三十二条球阀可在动水条件下关闭，关闭时间可调整在1分半至2分钟范围内；球阀关闭时，由下游侧的止漏盖自动封水，检修止漏盖和轴头盘根漏水时，可用上游侧的检修密封封水。
第三十三条水轮机转轮由20SiMn铸钢整铸而成，水斗数为20个，节圆直径为1.7米。
第三十四条水轮机主轴由20SiMn钢整锻加工而成，采用12只M64×3的螺栓与转轮联接，并在法兰直径方向对称布置了2根宽120mm、厚100mm、长250mm的平键籍以传递扭矩；主轴位于水轮机轴承处，直径415mm、总长2.825M。
第三十五条机壳与机壳由一分半联接环用48只M36螺栓将其联接成一个整体，机壳盖最大直径为2250mm。
第三十六条水轮机导轴承为转动油盆斜油沟上油的稀油润滑轴承，轴承体用清水冷却。
第三十七条喷嘴是水斗式水轮机的导水机构，由喷管、喷针头、喷嘴头、护环、喷针杆、导水栅、喷针接力器、接力器缸等组成。
第三十八条喷针头分两段装配而成，喷针头前半段和喷嘴口用2Cr13钢锻制车削而成，喷嘴口直径为185mm。
第三十九条机组采用发电机的风闸和水轮机的制动喷嘴联合制动。
顶转子用电动油泵打压将转子顶起，顶起高度在8至12mm范围内。
第四十条水轮机转轮可由尾水渠道运出。
第四节检修项目、质量及验收第四十一条小修：为了保证机组在大修周期内安全运行到下一次大修，对发电机进行定期的检查、清扫、试验和修理，消除已发现的发电机局部缺陷或更换个别部件。
小修标准项目表序号项目质量标准1 导轴承的检查及清扫加油轴承应润滑良好，具有合格的油质及正常的油位2 水导摆度测定各种工况下运行，水导摆度不大于0.20mm（摆幅）3 主轴转动部件及固定部件的检查和处理转动无异常现象，无明显漏水、无甩油现象，按照质量符合图纸要求4 油、水、气管路阀门及表计检查、清扫、渗漏处理无漏水、无阻塞，指示正确第四十二条大修：对机组有计划的进行彻底的、全面的检查和修理，全部和部分解体，进行更换、修理易损的主要部件，恢复机组设计性能和出力。
