平面控制测量讲解
《平面控制测量》课件
对土地进行定期的平面控制测量，有助于监测土地利用变化 和非法占用情况。
矿产资源勘探与开发
矿产资源勘探
平面控制测量为矿产资源勘探提供了高精度的定位和测量数据，有助于发现潜在 的矿产资源。
矿产开发
在矿产开发过程中，平面控制测量用于指导矿井、采场的精确施工和资源合理开 发。
水利水电工程
水库建设
04
平面控制测量的应用领 域
城市规划与建设
城市规划
平面控制测量为城市规划提供了精确的空间数据，有助于合理规划城市布局和 功能分区。
城市建设
在城市建设中，平面控制测量用于确保各项设施的准确布局和定位，如道路、 桥梁、建筑物等。
土地资源调查与监测
土地资源调查
通过平面控制测量，可以精确测定土地的边界、面积等数据 ，为土地资源管理和利用提供依据。
准。
02
平面控制测量的技术方 法
三角测量法
01 总结词
02 详细描述
03 适用范围
04 优点
05 缺点
通过使用三角函数和已知 点之间的距离来计算未知 点的位置。
三角测量法是一种利用三 角函数和已知点之间的距 离来计算未知点位置的方 法。它通常需要使用全站 仪或经纬仪等测量仪器， 通过测量角度和距离来确 定点的平面坐标。
目的
确保测量成果的准确性和可靠性，满 足各种工程建设和地理信息采集的需 求。
平面控制测量的分类
根制测量和工程控制测量 。
可分为常规控制测量和GPS控制测量 。
根据坐标系统
可分为绝对控制测量和相对控制测量 。
平面控制测量的基本原则
精度要求
根据不同工程需求，选择合适 的测量方法和精度等级，确保
适用范围：适用于各种 地形和气候条件，具有 全球覆盖能力。
平面控制测量
§7-4 解析交会测量
P
前方交会
已知；点A、B的坐标 观测值：α、β 求；P点坐标
A 会测量
∆x AB = DAB ⋅ cos α AB ──纵坐标增量 ∆y AB = DAB ⋅ sin α AB ──横坐标增量
x B = x A + D AB ⋅ cos α AB y B = y A + D AB ⋅ sin α AB
§7-3 导线测量的内业计算
坐标的正算和反算
坐标反算
α AB
∆y AB = tan ∆x AB
插网方法布设
插点方法布设
§7-1 平面控制测量概述
城市平面控制网
在城市地区为满足大比例尺测图和城市建设施 工的需要，布设城市平面控制网。 城市平面控制网在国家控制网的控制下布设， 按城市范围大小布设不同等级的平面控制网， 分为二、三、四等三角网，一、二级及图根小 三角网或三、四等，一、二、三级和图根导线 网。
作业
P141~142
第7、8、12题
注：第7、8题按表7-7和表7-8格式填写！
第7章 平面控制测量
峨眉校区
§7-1 平面控制测量概述
控制测量的作用
限制测量误差的传播和积累，保证必要的测量精度； 使分区的测图能拼接成整体，整体设计的工程建筑物 能分区施工放样。
控制测量贯穿在工程建设的各阶段：
在工程勘测的测图阶段，需要进行控制测量； 在工程施工阶段，要进行施工控制测量； 在工程竣工后的营运阶段，为建筑物变形观测而需要 进行的专用控制测量。

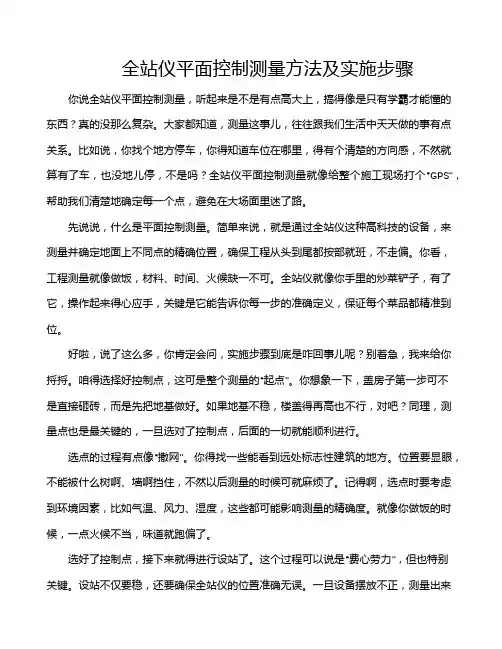

全站仪平面控制测量方法及实施步骤
全站仪平面控制测量方法及实施步骤你说全站仪平面控制测量，听起来是不是有点高大上，搞得像是只有学霸才能懂的东西？真的没那么复杂。
大家都知道，测量这事儿，往往跟我们生活中天天做的事有点关系。
比如说，你找个地方停车，你得知道车位在哪里，得有个清楚的方向感，不然就算有了车，也没地儿停，不是吗？全站仪平面控制测量就像给整个施工现场打个“GPS”，帮助我们清楚地确定每一个点，避免在大场面里迷了路。
先说说，什么是平面控制测量。
简单来说，就是通过全站仪这种高科技的设备，来测量并确定地面上不同点的精确位置，确保工程从头到尾都按部就班，不走偏。
你看，工程测量就像做饭，材料、时间、火候缺一不可。
全站仪就像你手里的炒菜铲子，有了它，操作起来得心应手，关键是它能告诉你每一步的准确定义，保证每个菜品都精准到位。
好啦，说了这么多，你肯定会问，实施步骤到底是咋回事儿呢？别着急，我来给你捋捋。
咱得选择好控制点，这可是整个测量的“起点”。
你想象一下，盖房子第一步可不是直接砸砖，而是先把地基做好。
如果地基不稳，楼盖得再高也不行，对吧？同理，测量点也是最关键的，一旦选对了控制点，后面的一切就能顺利进行。
选点的过程有点像“撒网”。
你得找一些能看到远处标志性建筑的地方。
位置要显眼，不能被什么树啊、墙啊挡住，不然以后测量的时候可就麻烦了。
记得啊，选点时要考虑到环境因素，比如气温、风力、湿度，这些都可能影响测量的精确度。
就像你做饭的时候，一点火候不当，味道就跑偏了。
选好了控制点，接下来就得进行设站了。
这个过程可以说是“费心劳力”，但也特别关键。
设站不仅要稳，还要确保全站仪的位置准确无误。
一旦设备摆放不正，测量出来的结果可能就大相径庭，搞不好会影响到整个工程进度。
说白了，你就是得给全站仪找到它最舒服的位置，让它“好好休息”，然后你才可以开始正式工作。
这里面有个小窍门：大家在设站时常常会用到水平仪来调整，让全站仪处于水平状态，避免测量误差。
当设备就绪后，开始测量啦。
1-2平面控制测量 高程控制测量
平面控制测量(一)工程测量的程序建筑安装或工业安装的测量，其基本程序是：建立测量控制网→设置纵横中心线→设置标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。
(二)平面控制测量1．平面控制测量的要求(1)平面控制网布设的原则——应因地制宜，既从当前需要出发，又适当考虑发展。
(2)平面控制网建立的测量方法——三角测量法、导线测量法、三边测量法等。
(3)平面控制网的等级划分三角测量、三边测量依次为二、三、四等和一、二级小三角、小三边；导线测量依次为三、四等和一、二、三级。
(4)平面控制网的坐标系统，应满足测区内投影长度变形值不大于2.5cm/Km。
(5)三角测量的网(锁)布设，应符合下列要求：各等级的首级控制网，宜布设为近似等边三角形的网(锁)。
其三角形的内角不应小于30°；当受地形限制时，个别角可放宽，但不应小于25°。
2．平面控制网布设的方法——导线测量法和三边测量法1）导线测量法的技术要求当导线平均边长较短时，应控制导线边数；导线宜布设成直伸形状，相邻边长不宜相差过大；当导线网用作首级控制时，应布设成环形网，网内不同环节上的点不宜相距过近。
2）三边测量法的技术要求各等级三边网的起始边至最远边之间的三角形个数不宜多于10个；各等级三边网的边长宜近似相等，其组成的各内角应符合规定。
（如要注意：其三角形的内角不应小于30°；当受地形限制时，个别角可放宽，但不应小于25°）3) 平面控制网的基本精度应使四等以下的各级平面控制网的最弱边边长中误差不大于0.1mm。
切记：所有测量仪器必须经过检定且在检定周期内方可投入使用。
——光学经纬仪它的主要功能是测量纵、横轴线(中心线)以及垂直度的控制测量等。
请注意：机电工程建(构)筑物建立平面控制网的测量以及厂房(车间)柱安装铅垂度的控制测量，用于测量纵向、横向中心线，建立安装测量控制网并在安装全过程进行测量控制。
应使用光学经纬仪——全站仪是一种采用红外线自动数字显示距离的测量仪器。
平面控制测量措施
平面控制测量措施1. 引言在制造业领域中，平面控制是一项重要的质量管理措施。
通过控制平面度，可以确保产品在表面平整度方面符合设计要求，提高产品的质量和可靠性。
平面控制测量措施是一种可行的方法，可以帮助企业对平面度进行准确和有效的测量，并采取相应的措施进行调整和改进。
本文将介绍平面控制测量的基本原理、方法和一些常用的工具与设备。
2. 平面控制测量的基本原理平面度是指表面在一个平面上的各点与一个完全平面之间的距离差异。
平面控制测量的基本原理是通过测量表面上的点与一个参考平面之间的距离，判断表面的平整度。
常用的方法包括接触测量和非接触测量。
2.1 接触测量接触测量是使用接触式测量仪器与表面物体直接接触并测量其高度差异的方法。
常用的接触式测量仪器包括游标卡尺、百分表、高度规等。
接触测量的优点是精度高，测量范围广，适用于各种平面度的测量。
然而，由于接触测量需要直接接触被测表面，可能对表面造成划痕或损伤。
2.2 非接触测量非接触测量是使用光学或激光等技术，通过测量光束的反射或散射来获取被测表面的高度差异信息的方法。
常用的非接触测量仪器包括激光扫描仪、光学投影仪等。
非接触测量的优点是可以非破坏性地对表面进行测量，适用于对脆性或易受损的材料进行测量。
但是，非接触测量的精度受到环境光线的干扰，测量范围也相对较窄。
3. 平面控制测量的常用工具与设备3.1 游标卡尺游标卡尺是一种常见的接触测量工具。
它由一根刻度尺和一个可滑动的游标组成。
通过将游标逐渐与被测表面接触并记录刻度尺上的数值，可以测量出表面的高度差异。
游标卡尺常用于测量较小的平面度差异，具有精度高、使用方便等特点。
3.2 激光扫描仪激光扫描仪是一种常用的非接触测量设备。
它通过激光束扫描被测表面，并使用传感器记录激光与表面的交互信息，从而获取表面的高度差异数据。
激光扫描仪具有高精度、测量速度快等特点，适用于对大面积、复杂形状的表面进行测量。
3.3 光学投影仪光学投影仪是一种基于投影原理的测量设备。
《平面控制测量》课件
大数据应用
利用大数据和数据分析技术，平 面控制测量可以更准确地分析和 预测地理和空间数据的变化趋势， 从而提供更精确的测量结果。
2 常见误差源
平面控制测量可能受到环境条件、仪器精度、人为误差和测量方法等因素的影响，从而 产生误差。
平面控制测量的实践案例
城市规划案例
平面控制测量在城市规划中用 于确定土地边界、道路布局和 城市设施的位置。
建筑工程案例
在建筑工程中，平面控制测量 用于测量建筑物的位置、高度 和水平度，确保工程的质量和 安全。
《平面控制测量》PPT课 件
平面控制测量是一门关于测量地理位置和空间关系的学科。它的重要性和应 用广泛，为各行各业提供精确测量数据。
什么是平面控制测量
定义和目的
平面控制测量是一种测量地理位置和空间关系 的方法，用于建立基准线和控制点。
重要性和应用
平面控制测量在城市规划、建筑工程和土地测 量等领域中起着关键作用，确保工程和项目的 准确性和可靠性。
2 全站仪测量
全站仪是一种精密的测量仪器，能够同时测量水平角、垂直角和距离，用于建筑和工程 测量。
3 激光测距仪测量
激光测距仪利用激光束测量物体距离和高度，可用于快速、准确地测量建筑物和地形。
平面控制测量的精度和误差
1 精度定义
平面控制测量的精度是指测量结果与真值之间的接近程度，表示测量的准确性和可靠性。
平面控制测量的原理
1
传统方法概述
传统的平面控制测量方法包括三角测量法、交会测量法和基线测量法等。这些方 法使用传统的测量仪器和技术。
2
现代技术介绍
现代平面控制测量技术包括全球定位系统（GPS）测量、全站仪测量和激光测距 仪测量等高精度且自动化的方法。
平面控制测量方法
平面控制测量方法平面控制测量方法是对二维平面上的点、线、面进行测量和控制的方法。
它广泛应用于建筑、制造、土木工程等领域，对于确保产品和建筑物的准确度和质量至关重要。
平面控制测量方法包括以下几种主要方法：1.全站仪全站仪是一种高精度的测量仪器，可以同时测量水平角、垂直角和斜距，并可根据测得的角度和斜距计算出点的坐标。
全站仪通常具有自动测量、数据存储和数据处理功能，能够提高测量效率和数据的准确性。
2.电子经纬仪电子经纬仪是一种测量方位角和斜距的仪器，它可以通过测量目标点与基准点之间的角度和斜距来计算目标点的坐标。
电子经纬仪具有高灵敏度和高精度的特点，在测量平面控制点时非常有效。
3.测距仪测距仪是一种利用光学、电磁波或声波等原理测量距离的仪器。
在平面控制测量中，常用的测距仪有激光测距仪和电磁波测距仪。
测距仪可以快速、准确地测量出点与点之间的距离，从而实现对平面控制点的测量和控制。
4.全息测量法全息测量法是一种基于全息干涉原理的测量方法，它利用激光的相干特性实现对平面控制点的测量。
全息测量法具有非接触、高精度、高效率的特点，可以广泛应用于平面控制测量领域。
5.相位测量法相位测量法是一种通过测量光或电磁波的相位差来计算距离或坐标的方法。
在平面控制测量中，常用的相位测量法有干涉测量法和调制成像测量法。
相位测量法具有高精度和快速的特点，适用于高精度的平面控制测量任务。
6.全息成像法全息成像法是一种通过全息技术实现对平面控制点的测量和控制的方法。
全息成像法可以记录和还原目标点的光场信息，从而实现对其位置和形状的测量和控制。
全息成像法具有非接触、高精度的特点，在一些特殊的平面控制测量任务中得到了广泛应用。
综上所述，平面控制测量方法包括全站仪、电子经纬仪、测距仪、全息测量法、相位测量法和全息成像法等多种方法。
这些方法在测量平面上的点、线、面时具有各自的特点和适用范围，可以根据测量任务的要求选择合适的方法进行测量和控制。
平面控制测量
一.控制测量的概念
3.有关名词
控制点：对整个测区起控制作用的测量标志点。 控制网：由按一定规范布设，由一系列相互联系的
控制点所构成的网状几何图形。 图根控制网：直接为测图而建立的控制网。 图根点： 图根控制网中的控制点。
控制测量： 为建立控制网所进行的测量工作。
庆
食品店
路
8.75m D5
中
山
中西 北 18-1 12.36m
路
2.导线边长测量
——测定导线各边长(往返丈量)。
精度要求：符合规范规定。
例：图根导线
测距方法： 钢尺量距 电磁波测距
D往 D返 1 D平均 3000
2 导线测量
一.导线测量概述 二.导线测量的外业 三.导线测量的内业计算
导线测量概述
导线测量是平面控制测量中最常 用的方法。
闭合导线
导线的已知点和新建点组成的若 干条直线(即导线边)联结成一系 列折线或闭合多边形。
附合导线
导线测量时，通常只需要前后两 点相互通视。
闭合导线和附合导线也称为单导 线，结点导线和两个环以上的导 线称为导线网。
导线各边长DB1，D12，……，D51。
2.附合导线
AB、CD为已知边，点1、2、3、4为新建导线点。
已知数据：AB,XB,YB；CD,XC,YC。
C CD
B
1 DB1
D12
2 D23
AB B
1
2
3 D34 4 D4C C
3
4 (XC,YC)
D
(XB,YB)
附合导线图
A
观测数据：连接角B 、C ； 导线转折角1, 2, 3 ,4 ；
第九章__平面控制测量
三、导线测量的近似平差计算
支导线的计算
其计算步骤如下： 1.由A、M两点的坐标，使用坐标反算公式计
算出坐标方位角αAM。 2.由αAM起始，并根据观测角β1、β2…推算出
各边的坐标方位角。 3.由各边的坐标方位角及边长，按正算公式
控制测量的任务
在测绘各种大比例尺地形图时，要进 行必要的图根控制测量；在工程建设施工 阶段，要进行一定精度的施工控制测量； 在工程竣工后的营运阶段，为进行各种变 形观测而作的专用控制测量。由此可见， 控制测量是进行其他各项测量工作的基础， 它具有传递点位坐标并高精度控制全局的 作用，具有限制测量误差的传播和积累的 作用。
控制测量作业内容
技术设计、实地选点、标石埋设、观 测和平差计算等主要步骤。在常规的高等 级平面控制测量中，当某些方向受地形条 件限制不能使相邻控制点直接通视时，就 需要在控制点上建造觇标。采用GPS定 位技术建立平面控制网，由于不要求相邻 点之间通视，因此不需要建造觇标。
布设控制网的要求
控制网中控制点坐标是由起算数据和观测 数据经平差计算得到的。控制网中只有必要的 一套起始数据，例如三角网中已知一个点的坐 标、一条边长和一边的坐标方位角，这种控制 网称为独立网。如果控制网中已知数据多于必 要的起算数据，则这种控制网称为非独立网。 控制网中的观测数据按控制网的种类不同而不 同，有水平角或水平方向、边长、高差以及三 角高程测量的竖直角或天顶距，外业观测工作 完成后，应对观测成果进行整理和检核，保证 观测成果满足限差要求，然后进行平差计算。 对于高等级控制网需要进行严密平差计算，而 低级的控制网可以采用近似平差计算。
平面控制测量方法及实施步骤
平面控制测量方法及实施步骤1. 前言大家好，今天咱们聊聊平面控制测量的方法和实施步骤。
这可是个重要的话题，尤其是对于那些在测量行业摸爬滚打的朋友们来说，听起来可能有些专业，但其实没那么复杂。
我们一起来捋一捋，保准让你听得明明白白，心里也能有个数。
2. 平面控制测量的基本概念2.1 什么是平面控制测量？平面控制测量，顾名思义，就是为了确定某个区域内的点位，以确保我们在进行各种工程建设时，不会偏离轨道。
想象一下，咱们要盖房子，如果基础没打好，后面就跟着一大堆问题了，对吧？平面控制测量就是帮助我们找准那个“点”，把一切都建立在坚实的基础上。
2.2 为啥要做平面控制测量？可能你会问，为什么要这么麻烦呢？其实，不做这一步，就像无头苍蝇一样，哪里飞哪里。
平面控制测量能让我们在一开始就设定好基准点，确保后面的工作都能顺顺利利。
比如，公路建设、桥梁修建、甚至是小区的绿化，都是离不开这个过程的。
3. 实施步骤3.1 步骤一：准备工作首先，准备工作是必须的，咱们不能盲目上阵。
要做好充分的准备，包括设备的检查、人员的培训和现场的勘察。
这就像是出门远行之前，先看看天气，带上伞和防晒霜，免得到时候遭遇暴风雨或者晒得跟红烧肉似的。
设备方面，一定要确保测量仪器的准确性和可靠性。
比如，全站仪、GPS设备等，都是咱们的好帮手。
检查完这些，接下来就要对测量区域进行勘察，标记出基准点和控制点，确保后面的工作可以顺利进行。
3.2 步骤二：测量实施接下来，进入到实际的测量环节。
这时候，可得认真了。
我们会使用全站仪进行测量，把选定的控制点进行记录。
这就像是写日记，把每一个重要的点都标记下来，方便后续的查阅。
每测量一个点，心里都得盘算一下，确保没有出错。
毕竟，点错了，就相当于盖房子的时候打歪了地基，后果可不堪设想！此外，还需要对测量数据进行整理和校核。
这里有个小窍门，就是在现场可以和同事们互相确认一下，确保大家的测量结果一致。
这就像是一群朋友一起去旅行，谁都不想在景点前面迷路，对吧？4. 数据处理与分析4.1 数据整理测量完毕后，我们要把所有的数据汇总起来，进行整理。
平面控制测量步骤
平面控制测量步骤1. 概述平面控制测量是建筑、土木工程和其他相关领域中常用的一种测量方法，用于确定建筑物或土地上各个点的平面位置。
本文将介绍平面控制测量的步骤，并详细说明每个步骤的操作方法和注意事项。
2. 步骤2.1 确定测量目标在进行平面控制测量之前，需要明确测量的目标和需求。
确定需要测量的建筑物外轮廓、道路线路或土地边界等。
2.2 设计控制网根据测量目标，设计合适的控制网。
控制网是由一系列基准点和临时点组成的网络，用于提供准确的坐标参考。
在设计控制网时，需要考虑基准点的选择、布设密度以及临时点的数量和位置等因素。
2.3 布设基准点根据设计好的控制网，在实地进行基准点的布设。
基准点通常采用金属桩、混凝土桩或其他固定结构物来确保其稳定性和长期性能。
在布设基准点时，需要使用精密的测量仪器和技术，以确保其位置的准确性。
2.4 观测基准点在布设好基准点后，使用全站仪或其他合适的测量设备观测这些基准点的坐标。
观测时需要注意仪器的校准和操作方法，并进行多次观测以提高结果的精度。
2.5 计算控制点坐标根据观测到的基准点数据，进行计算以确定控制点的坐标。
计算可以采用传统的平差法或现代的数学模型等方法，根据实际情况选择合适的计算方法。
2.6 布设临时点在控制网中布设一定数量和位置的临时点，用于后续具体测量任务的执行。
布设临时点时需要考虑控制网的覆盖范围和密度，以及具体测量任务的需求。
2.7 进行具体测量根据实际需求，在临时点上进行具体测量任务。
可以使用全站仪对建筑物外轮廓进行测量，或使用经纬仪对道路线路进行测量。
在具体测量过程中，需要注意仪器的校准和操作方法，并进行多次测量以提高结果的精度。
2.8 数据处理和分析完成具体测量后，对测量数据进行处理和分析。
数据处理包括坐标转换、平差计算和误差分析等步骤，以得到最终的测量结果。
数据处理可以使用专业的测量软件或编程语言进行，根据实际情况选择合适的方法。
2.9 绘制成果图根据测量结果，使用CAD软件或其他绘图工具将测量成果绘制成平面图。
平面控制测量方法
平面控制测量方法平面控制测量方法是指在工程测量中，用于测量和控制平面位置、形状、尺寸等参数的一系列方法和技术。
平面控制测量方法主要包括平面位置控制、平面形状控制和平面尺寸控制三个方面。
首先，平面位置控制是指确定平面的位置，在测量中通常采用坐标系来描述平面的位置。
常用的平面位置控制方法有：全站仪法、建模法和GPS测量法。
全站仪法是利用全站仪测量平面上的有限点，然后通过数据处理和计算，得到平面的位置信息。
全站仪具有高精度、高效率的特点，适用于平面位置比较密集或者较大范围的测量。
建模法是利用地理信息系统（GIS）和计算机辅助设计（CAD）软件，将平面上的特征点进行建模和拟合，从而确定平面的位置和形状。
建模法具有高精度和较大范围的测量能力，适用于平面位置复杂或者变化较大的场景。
GPS测量法是利用全球定位系统（GPS）接收机测量平面上的参考点，通过卫星信号的测距和定位技术，确定平面的位置。
GPS测量法适用于大范围平面位置的控制，但其精度受到天线位置、卫星覆盖、地形遮挡等因素的影响。
其次，平面形状控制是指确定平面的形状，在测量中通常采用平面轮廓的形状描述。
常用的平面形状控制方法有：投影仪法、图像处理法和三维扫描法。
投影仪法是利用光学投影仪在平面上投射一系列网格或者线条，通过观察和测量投影结果，得到平面的形状信息。
投影仪法具有快速、直观的特点，适用于平面形状较简单的测量。
图像处理法是利用相机或者摄像机拍摄平面的图像，然后通过图像处理算法进行特征提取和形状分析，从而确定平面的形状。
图像处理法适用于平面形状比较复杂或者变化较大的测量，但其精度受到图像采集设备和算法的限制。
三维扫描法是利用三维扫描仪在平面上进行点云数据的采集，然后通过数据处理和重建算法，得到平面的形状信息。
三维扫描法具有高精度和全面性的特点，适用于平面形状复杂或者要求较高精度的测量。
最后，平面尺寸控制是指确定平面的尺寸，在测量中通常采用长度、角度、面积等尺寸参数描述平面的尺寸。
建筑工程平面控制测量内容
建筑工程平面控制测量内容一、建筑工程平面控制测量内容建筑工程里的平面控制测量可是个超有趣又很重要的事儿呢！1. 控制网的建立平面控制测量首先得建立控制网呀。
这就像是给建筑工程画个大框架。
我们要根据工程的规模、地形还有精度要求来确定控制网的形状。
比如说，如果工程是个长方形的大楼，那可能矩形控制网就比较合适。
在选择控制点的时候，要找那些稳定、通视良好的地方。
像在山上的工程，控制点可不能选在容易滑坡或者被遮挡视线的地方哦。
控制点之间的距离也有讲究，不能太近也不能太远，太近了精度不好控制，太远了测量起来又不方便。
而且这些控制点要在整个工程区域内均匀分布，这样才能准确地控制整个平面。
2. 测量仪器的选择与使用测量仪器那可多啦。
最常见的就是全站仪。
全站仪超级厉害，它可以测量水平角、垂直角还有距离呢。
在使用全站仪的时候，要先进行仪器的校准。
就像给它做个小体检，保证它测量出来的数据是准确的。
还有经纬仪，它主要用来测量角度。
使用经纬仪的时候，要调好水平度盘，不然角度测出来就会有偏差。
水准仪有时候也会用到，虽然它主要是用于高程测量，但在平面控制测量中，如果涉及到一些高差不大的情况，也能辅助判断控制点的相对位置呢。
3. 测量方法角度测量是平面控制测量的重要部分。
我们要精确地测量控制点之间的水平角。
测量的时候，要多测几次取平均值，这样可以减小误差。
距离测量也很关键。
除了全站仪可以直接测量距离外，还可以用钢尺量距。
不过钢尺量距要考虑钢尺的伸缩性，不同温度下钢尺的长度会有变化，所以要进行温度改正等操作。
另外，坐标测量也是很重要的。
通过测量角度和距离，再根据已知的控制点坐标，就可以计算出其他控制点的坐标啦。
4. 数据处理测量得到的数据可不能直接就用哦。
要进行数据处理。
首先要检查数据有没有明显的错误，比如说角度超出了正常范围或者距离数值特别不合理。
然后要对测量数据进行平差计算。
平差就是把测量中的误差合理地分配到各个观测值上，让计算出来的控制点坐标更加准确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
由此可得方位角递推公式
i i1 i1 或写成为
i 1
i 0 j
j0
(i 1,2,3......n)
3 内业计算步骤
步骤：
第一步：先只考虑角度闭合条件
角度闭合差应该“反符号平均分配”。
第二步：用改正后的角值计算各边的坐标增量，再计算量个坐标闭合 差。
第四节 小三角测量
小三角测量的特点是边长短，观测时只量1—2条边的长度， 测出网中所有三角形的内角。不考虑地球曲率的影
响，按平面三角学公式及近似平差方法处观测成果。 小三角测量可设布成单三角锁，中心多边形、大地四边形和线 形三角锁等不同图形。 小三角测量的外业工作包括：踏勘选点，建立标志，起始边丈 量和角度观测。 小三角测量内业计算内容包括：外业观测成果的整理，检查、 角度调整，边长和坐标计算。
工程控制网：为城市规划、建筑设计及施工放样等目的而 建立的控制网称为城市或工程控制网。 三、小地区控制网 1．小地区控制网：在小范围内建立的控制网称为小地区控 制网。 2．分类：首级控制和图根控制
第二节 导线测量
一、导线的类型 （一）按照测量边长的方法不同，导线通常分为以下几种形式： 1．量距导线 2．视距导线 3．电磁波测距导线 （二）按导线的布设形式分为以下几种： 1．闭合导线： 2．附合导线： 3．支导线： 4．无定向导线：
三、导线测量的外业工作
一）踏勘选点及建立标志 首先应根据测量的目的、测区的大小以及测图比例尺来确定 导线的导线，然后再到测区内踏勘，根据测区的地形条件 确定导线的布设形式。最好是结合已有的可利用的测量成 果综合考虑布点方案。 导线点位选定后，要用标志将点位在地面上标定下来。一般 的图根点常用木桩、铁钉等标志标定点位。点位标定后， 应进行点的统一编号，并且应绘制点之记略图，以便于寻 找点位。
图解交会法：是用平板仪图解法测定控制点的交会法。包括： 平板仪前方交会、平板仪恻方交会、平板仪后方交会等。）
一、 前方交会法
前方交会法：是在两个已知控制点上，分别对待定点观测 水平角，然后根据两已知控制点的坐标值和观测角值，计 算出待定点的坐标。
前会交会布设要求：
二、后方交会
后方交会是在待定点上安置仪器，以三个已知坐标点 为观测方向测出三个方向间所夹的两个水平角（ ），然后 根据该三个已知坐标点的坐标和两个观测角值，计算出待 定点的坐标。
第三步：只考虑x坐标闭合条件。
v 把x坐标闭合差 x“反符号按边长
为比例配赋给各边的坐标增量”
xi
x
Si
Si
第四步：只考虑y坐标闭合条件。
把y坐标闭合差 y“反符号按边
长为比例配赋给各边的坐标增量”
vyi
y
Si
Si
注意： 坐标闭合差配赋的计算检查
1各边的改正数之和数值上应等于其闭合差，但符号相反；
xi xi1 Di cosi
yi yi1 Di sin i
上式也可以写成
xi yi
xi 1 yi 1
si
cos(i ) sin(i )
1 0 0 2 1 1
..................
1、 独立导线：用罗盘仪测定应由已知点的坐标反算已知边的方位角。
三、导线测量的内业计算
导线测量计算的目的是求得各导线点 的坐标。 1 内业计算中数字取位要求 内业计算中数字的取位，对于四等以 下的小三角及导线，角值取至秒，边 长及坐标取至毫米(mm)，对于图导线， 角值取至秒，边长和坐标取至厘米 (cm). 2 计算基本公式
（二）边长的测量
导线边长可用测距仪、全站仪直接测量，也可用钢尺丈量。若用测距仪、全 站仪测定，应往返各测一次，达到精度要求后取其平均值作为最后结果。测 定时，可以测定斜距，观测竖直角，然后改正为水平距离。也可以直接测定 水平距离。
若用钢卷尺直接丈量，应同向丈量两次或往返各丈量一次，对于图根导线， 相对误差小于或等于1/2000说，取其平均值最后结果。
平面控制测量简介
学习目标： 1 掌握导线测量的一般知识、导线测量的外业工作、导 线测量的内业计算、检查导线测量错误的方法、导线测 量的精度。 2 掌握交会法和小三角测量
第一节 概 述
一、国家基本控制网 国家平面控制网分为一、二、三、四等四个等级，布设形
式有三角锁、精密导线、插点等形式。 二、城市及工程控制网
1 一 个角度测错的查找方法 方法：分别从导线两端的已知点及已知坐标方位角出发， 按支导线计算导线各点的坐标，则所得的同一个点的两套 坐标值非常接近的点，最有可能为 角度测错的点。对于闭 合导线，则是沿顺时针和逆时针方向，按支导线计算两套 坐标值，去寻找两套坐标值接近的点。
2 一条边长测错的查找方法
2 递推得最后一点的坐标应等于其已知的坐标。 （否则要 检查：已知点坐标的抄录；边长的抄录，边长与点号的匹 配；闭合差的计算；改正数的计算及其符号是否正确；递 推是否正确…...） 计算过程中要随时进行检查。《不出差 错是加快工作的主要的措施》。
第六步 计算导线点的坐标。
四 导线测量错误的查找方法
如果导线闭合差的方位角与某条导线边的方位角很近 （即闭合差方向与该边近似平行），闭合差的值又很大， 则这条导线边的距离观测值多半含有粗错。
第三节 交会定点
交会定点通常称之谓交会法。是加密平面控制点的一种方法。 分为解析交会法和图解交会法。
解析交会法：是根据角度和距离测量的成果解算出以平面直 角坐标表示的控制点的交会法。包括：前方交会、恻方交会、 后方交会和测边交会等。
（三）观测水平角
导线的转折角用经纬仪采用测回法观测。导线的等级不同，使用仪器类型不 同线的，转那折么角，有测左回角数、也右不角同之。分图，根可导以线观用测DJ左6光角学，经也纬可仪以观观测测一右测角回。即但可同。一导导 线要观测左角就确定为左角，要观测右角就确定为右角，以免计算坐标时发 生错误。
（四）定向：
