永磁交流伺服电机原理
永磁同步伺服电机工作原理
永磁同步伺服电机工作原理哎，说起永磁同步伺服电机这东西·，它可真是个科技界的小能手，不光名字听起来高大上，干起活来那也是一把好手，咱们得好好聊聊它的工作原理，用咱们老百姓的话，让这高科技的东西也接地气儿。
想象一下，你手里拿着一把超强力磁铁，对，就是那种小时候玩磁铁，能吸住一大堆铁钉的那种。
这永磁同步伺服电机啊，它就像是把这磁铁的力量，巧妙地封装进了一个小盒子里，还给它配了个超级精准的“大脑”，让它能按照你的指令，灵活地转动起来。
这电机的心脏，就是那块永磁体，它就像是个永不疲倦的舞者，始终保持着自己的磁性，不用电来加热或者冷却，就能稳稳当当地站在舞台中央，吸引着周围的“观众”——也就是电机里的电流。
这电流啊，可不是随便乱跑的，它得按照永磁体的指挥，排好队，绕着永磁体转圈圈，就像是一群小精灵，在跳着有规律的舞蹈。
但光跳舞可不够，咱们还得让这电机干点实事儿。
这时候，就得请出电机的“大脑”——控制器了。
这控制器啊，聪明着呢，它能读懂你的心思，知道你想让电机往哪转、转多快。
它就像是个指挥官，通过调整电流的大小和方向，来告诉电机里的小精灵们怎么跳舞。
说起来，这永磁同步伺服电机的效率啊，真是高得吓人。
它不像那些老式的电机，转起来嗡嗡响，还费电。
它就像是个轻功高手，轻轻一蹬腿，就能飞出去老远，而且动作还特别流畅，几乎听不到什么声音。
这主要得益于它那精准的“大脑”和永磁体的强大吸引力，让能量在转换过程中几乎没有浪费。
更神奇的是，这电机还能根据负载的变化，自动调整自己的输出。
就像是个聪明的孩子，知道什么时候该用力，什么时候该放松。
这样一来，不管你是用它来驱动机器人的手臂、还是控制机床的精度，它都能游刃有余地应对。
总而言之啊，永磁同步伺服电机这家伙，真是个既聪明又能干的好帮手。
它用自己独特的工作原理，为我们带来了更高效、更精准的动力支持。
在未来的日子里啊，我相信它还会在更多的领域里大显身手，成为我们生活中不可或缺的一部分。
伺服电动机
伺服电动机认知1．永磁交流伺服系统概述现代高性能的伺服系统，大多数采用永磁交流伺服系统，其中包括永磁同步交流伺服电动机和全数字交流永磁同步伺服驱动器两部分。
(1)交流伺服电动机的工作原理伺服电机内部的转子是永久磁铁，驱动器控制的u／V／W三相电形成电磁场，转子在此磁场的作用下转动，同时电动机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。
伺服电动机的精度决定于编码器的精度(线数)。
伺服驱动器控制交流永磁伺服电动机(PMSM)时，可分别工作在电流(转矩)、速度、位置控制方式下。
系统的控制结构框图如图7-17所示。
系统基于测量电机的两相电流反馈(Ia、Ib)和电机位置。
将测得的相电流(Ia、Ib)结合位置信息，经坐标变化(从a，b，c坐标系转换到转子d，q坐标系)，得到Ia、Ib分量，分别进入各自的电流调节器。
电流调节器的输出经过反向坐标变化(从d，q坐标系转换到a，b，c坐标系)，得到三相电压指令。
控制芯片通过这三相电压指令，经过反向、延时后，得到6路PWM波输出到功率器件，控制电机运行。
伺服驱动器均采用数字信号处理器(DSP)作为控制核心，其优点是可以实现比较复杂的控制算法，实现数字化、网络化和智能化。
功率器件普遍采用以智能功率模块(IPM)为核心设计的驱动电路，IPM内部集成了驱动电路，同时具有过电压、过电流、过热、欠压等故障检测保护电路，在主回路中还加入了软启动电路，以减小启动过程对驱动器的冲击。
智能功率模块(IPM)的主要拓扑结构是采用了三相桥式电路，原理图如图7-18所示。
利用了脉宽调制技术(Pulse width Modulation，PWM)，通过改变功率晶体管交替导通的时间来改变逆变器输出波形的频率，改变每半周期内晶体管的通断时问比，即通过改变脉冲宽度来改变逆变器输出电压幅值的大小以达到调节功率的目的。
关于图7-17中的矢量控制原理，此处不予讨论。
交流永磁同步伺服电机的工作原理
交流永磁同步伺服电机的工作原理朋友，今天咱们来聊聊交流永磁同步伺服电机这个超酷的东西。
你知道吗？交流永磁同步伺服电机就像是一个特别听话又超级能干的小助手呢。
它的核心部分有永磁体，这永磁体就像一个有着超强魔力的小磁铁，一直稳稳地待在电机里，散发着自己独特的魅力。
当我们给这个电机通上交流电的时候呀，就像是给这个小助手下达了开始工作的指令。
交流电会在电机的定子绕组里产生一个旋转的磁场，这个磁场就像一个看不见的大手，开始挥舞起来。
而那个永磁体呢，它可是个很有个性的家伙，它在这个旋转磁场的影响下，就想跟着一起动起来。
为啥呢？因为异性相吸，同性相斥呀，这个磁场的力量对永磁体有着很强的吸引力和排斥力。
你想象一下，这个永磁体就像是一个小舞者，而那个旋转磁场就是音乐的节奏。
小舞者要根据音乐的节奏来跳舞，永磁体就得按照旋转磁场的节奏来转动。
而且呀，它们配合得可好了，永磁体转动的速度和旋转磁场的速度基本上是同步的，这就是为啥叫永磁同步伺服电机啦。
这个电机的工作可不仅仅是这么简单地转一转哦。
它还特别聪明，能够根据我们的需求来精确地控制转动的角度、速度和扭矩呢。
比如说，在一些自动化的生产线上，我们需要这个电机把某个零件精确地送到某个位置，它就能做到。
这就好比你告诉一个特别机灵的小朋友，把这个小玩具放到那个小盒子里，他就能准确地完成任务。
在这个过程中呀，电机的控制系统就像是一个智慧的大脑。
它会时刻监测电机的运行状态，看看永磁体是不是按照我们想要的速度和角度在转动。
如果有一点点偏差，这个智慧的大脑就会马上调整，就像一个严格的老师，一旦发现学生的动作不标准，就立刻纠正。
交流永磁同步伺服电机在很多地方都发挥着巨大的作用呢。
在机器人的关节处，它就像是机器人的肌肉和关节的完美结合，让机器人能够灵活地做出各种动作，就像一个舞者在舞台上翩翩起舞。
在数控机床里，它又像一个超级精确的工匠，能够把零件加工得非常精细，一丝一毫的差错都不会有。
而且哦，这个电机还有一个很贴心的地方呢。
交流伺服电动机的原理及三种转速控制方式
交流伺服电动机的原理及三种转速控制方式交流伺服电机的定子装有三相对称的绕组，而转子是永久磁极。
当定子的绕组中通过三相电源后，定子与转子之间必然产生一个旋转场。
这个旋转磁场的转速称为同步转速。
电机的转速也就是磁场的转速。
由于转子有磁极，所以在极低频率下也能旋转运行。
所以它比异步电机的调速范围更宽。
而与直流伺服电机相比，它没有机械换向器，特别是它没有了碳刷，完全排除了换向时产生火花对机槭造成的磨损，另外交流伺服电机自带一个编码器。
可以随时将电机运行的情况“报告”给驱动器，驱动器又根据得到的11报告"更精确的控制电机的运行。
由此可见交流伺服电机优点确实很多。
可是技术含量也高了，价格也高了。
最重要是对交流伺服电机的调试技术提高了。
也就是电机虽好，如果调试不好一样是问题多多。
伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与H标值进行比较，调整转子转动的角度。
伺服电机的精度决定于编码器的精度（线数）。
伺服电动机（或称执行电动机）是自动控制系统和计算装置中广泛应用的一种执行元件。
其作用为把接受的电信号转换为电动机转轴的角位移或角速度，按电流种类的不同，伺服电动机可分为直流和交流两大类。
下面简单介绍交流伺服电动机有以下三种转速控制方式：(1)幅值控制控制电流与励磁电流的相位差保持90°不变，改变控制电压的大小。
(2)相位控制控制电压与励磁电压的大小，保持额定值不变，改变控制电压的相位。
(3)幅值一相位控制同时改变控制电压幅值和相位.交流伺服电动机转轴的转向随控制电压相位的反相而改变。
永磁同步伺服电机(PMSM)的基本结构 和控制单元驱动器原理
永磁同步伺服电机（PMSM）的基本结构和控制单元驱动器原理导语：永磁交流伺服系统的驱动器经历了模拟式、模式混合式的发展后，目前已经进入了全数字的时代。
全数字伺服驱动器不仅克服了模拟式伺服的分散性大、零漂、低可靠性等确定，还充分发挥了数字控制在控制精度上的优势和控制方法的灵活，使伺服驱动器不仅结构简单，而且性能更加的可靠。
随着现代电机技术、现代电力电子技术、微电子技术、永磁材料技术、交流可调速技术及控制技术等支撑技术的快速发展，使得永磁交流伺服技术有着长足的发展。
永磁交流伺服系统的性能日渐提高，价格趋于合理，使得永磁交流伺服系统取代直流伺服系统尤其是在高精度、高性能要求的伺服驱动领域成了现代电伺服驱动系统的一个发展趋势。
永磁交流伺服系统具有以下等优点：电动机无电刷和换向器，工作可靠，维护和保养简单；定子绕组散热快；惯量小，易提高系统的快速性；适应于高速大力矩工作状态；相同功率下，体积和重量较小，广泛的应用于机床、机械设备、搬运机构、印刷设备、装配机器人、加工机械、高速卷绕机、纺织机械等场合，满足了传动领域的发展需求。
永磁交流伺服系统的驱动器经历了模拟式、模式混合式的发展后，目前已经进入了全数字的时代。
全数字伺服驱动器不仅克服了模拟式伺服的分散性大、零漂、低可靠性等确定，还充分发挥了数字控制在控制精度上的优势和控制方法的灵活，使伺服驱动器不仅结构简单，而且性能更加的可靠。
现在，高性能的伺服系统，大多数采用永磁交流伺服系统其中包括永磁同步交流伺服电动机和全数字交流永磁同步伺服驱动器两部分。
伺服驱动器有两部分组成：驱动器硬件和控制算法。
控制算法是决定交流伺服系统性能好坏的关键技术之一，是国外交流伺服技术封锁的主要部分，也是在技术垄断的核心。
交流永磁伺服系统的基本结构交流永磁同步伺服驱动器主要有伺服控制单元、功率驱动单元、通讯接口单元、伺服电动机及相应的反馈检测器件组成，其结构组成如图1所示。
其中伺服控制单元包括位置控制器、速度控制器、转矩和电流控制器等等。
交流永磁电机工作原理

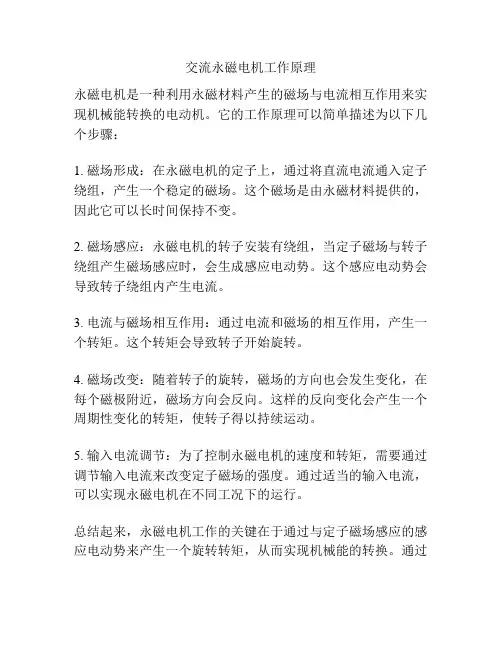

交流永磁电机工作原理
永磁电机是一种利用永磁材料产生的磁场与电流相互作用来实现机械能转换的电动机。
它的工作原理可以简单描述为以下几个步骤：
1. 磁场形成：在永磁电机的定子上，通过将直流电流通入定子绕组，产生一个稳定的磁场。
这个磁场是由永磁材料提供的，因此它可以长时间保持不变。
2. 磁场感应：永磁电机的转子安装有绕组，当定子磁场与转子绕组产生磁场感应时，会生成感应电动势。
这个感应电动势会导致转子绕组内产生电流。
3. 电流与磁场相互作用：通过电流和磁场的相互作用，产生一个转矩。
这个转矩会导致转子开始旋转。
4. 磁场改变：随着转子的旋转，磁场的方向也会发生变化，在每个磁极附近，磁场方向会反向。
这样的反向变化会产生一个周期性变化的转矩，使转子得以持续运动。
5. 输入电流调节：为了控制永磁电机的速度和转矩，需要通过调节输入电流来改变定子磁场的强度。
通过适当的输入电流，可以实现永磁电机在不同工况下的运行。
总结起来，永磁电机工作的关键在于通过与定子磁场感应的感应电动势来产生一个旋转转矩，从而实现机械能的转换。
通过
调节输入电流，可以控制电机的转速和转矩，适应不同的工作需求。
交流永磁伺服电机知知识点总结
交流永磁伺服电机是一种广泛应用于现代工业和自动化领域的重要设备。
以下是对交流永磁伺服电机的一些主要知识点的总结：
1.工作原理：交流永磁伺服电机的工作原理基于磁场与电流之间的相互作用。
通过控制电机的电流，可以改变电机的磁场，进而控制电机的转动。
2.结构：交流永磁伺服电机主要由定子、转子和控制器组成。
定子包含一个或多个绕组，用于产生励磁磁场。
转子通常由永磁体构成，用于产生转矩。
控制器负责控制电机的电流和电压，以实现电机的精确控制。
3.控制方式：交流永磁伺服电机可以通过开环或闭环控制方式进行控制。
开环控制通过给定电压或电流控制电机的转速和位置，而闭环控制则通过反馈信号与设定值比较，实现电机的精确控制。
4.优点：交流永磁伺服电机具有高效率、高精度、高响应速度等优点。
此外，由于其采用永磁体作为转子，因此具有较高的扭矩密度和较低的维护成本。
5.应用领域：交流永磁伺服电机广泛应用于机床、机器人、电力电子、航空航天等领域。
在这些领域中，交流永磁伺服电机被用于精确控制机器的运动和位置，实现高效、精准的生产和加工。
以上是对交流永磁伺服电机的一些主要知识点的总结。
在实际应用中，需要根据具体的应用场景和需求选择合适的交流永磁伺服电机，并进行合理的配置和控制。
伺服电机工作原理
伺服电机工作原理引言概述：伺服电机是一种常见的电机类型，具有精准控制和稳定性强的特点。
本文将详细介绍伺服电机的工作原理。
一、电机基本原理1.1 电磁感应原理伺服电机的工作原理基于电磁感应原理。
当通过电流流过电机的线圈时，会产生磁场。
在磁场的作用下，电机的转子会受到力矩的作用而旋转。
1.2 磁场与电流的关系伺服电机的磁场是通过永磁体或电磁线圈产生的。
永磁体的磁场是恒定的，而电磁线圈的磁场可以通过改变电流大小来调节。
电流越大，磁场越强，电机的转速也会相应增加。
1.3 电机的控制方式伺服电机的控制方式通常采用反馈控制，即通过传感器获取电机的转速或位置信息，并将其与期望值进行比较，然后调节电流以实现精确的控制。
这种控制方式可以使电机在负载变化或外界干扰的情况下保持稳定运行。
二、伺服电机的组成部分2.1 电机驱动器伺服电机的驱动器是控制电机运行的核心部件。
它接收来自控制器的指令，并将其转化为电机驱动所需的电流信号。
驱动器通常包括功率放大器、电流传感器和保护电路等组件。
2.2 反馈传感器反馈传感器是伺服电机的重要组成部分，用于实时监测电机的转速或位置信息。
常见的反馈传感器包括编码器、霍尔传感器和光电传感器等。
通过反馈传感器提供的准确信息，控制器可以及时调整驱动器输出的电流信号，使电机保持稳定运行。
2.3 控制器控制器是伺服电机系统的智能中枢，负责接收用户的指令并控制电机的运行。
控制器通常包括微处理器、存储器和输入输出接口等组件。
它通过与驱动器和反馈传感器的协同工作，实现对电机的精确控制。
三、伺服电机的工作模式3.1 速度控制模式伺服电机可以通过控制器调节驱动器输出的电流信号来控制电机的转速。
控制器根据反馈传感器提供的转速信息与期望值进行比较，然后调整输出信号，使电机的转速保持在期望值附近。
3.2 位置控制模式伺服电机还可以通过控制器调节驱动器输出的电流信号来控制电机的位置。
控制器根据反馈传感器提供的位置信息与期望值进行比较，然后调整输出信号，使电机的位置达到期望值。
永磁交流伺服电机原理
永磁交流伺服电机原理近年来由于无刷式伺服（马达）电机(brushless servo motor)制造与控制技术的急速发展，再加上大规模集成电路与半导体功率组件的进步，使其商品化产品日益增多，在高性能伺服应用场合如计算机控制数值工具机、工业机器人等，均已逐渐取代了传统式的有电刷的直流伺服电机(dc servo motor)。
无刷式伺服电动机主要可分为两大类(表1) (1)无刷式直流伺服电机(brushless dc servo motor)，一般亦称的为永磁式同步电机(PM synchronous motor) 或永磁式交流伺服电机(PM ac servo motor)，(2)感应式交流伺服电机(induction ac servo motor)。
无刷式直流伺服电机采用内装式的霍尔效应(Hall-effect)传感器组件来检测转子的绝对位置以决定功率组件的触发时序，其效用有如将直流伺服电机的机械式电刷换相(mechanical commutation)改为电子式换相(electronic commutation)，因而去除了直流伺服电动机因电刷所带来的限制。
目前一般永磁式交流伺服电机的回接组件多采用解角器(resolver) 或光电解编码马器(photo encoder)，前者可量测转子绝对位置，后者则祇能测得转子旋转的相对位置，电子换相则设计于驱动器内。
表1伺服电机的分类永磁式直流伺服电动机如图1(a)所示，其永久磁铁在外，而会发热的电枢线圈(armature winding)在内，因此散热较为困难，降低了功率体积比，在应用于直接驱动(direct-drive)系统时，会因热传导而造成传动轴(如导螺杆)的热变形。
但对交流伺服电机而言，不论是永磁式或感应式，其造成旋转磁场的电枢线圈，如图1(b)所示，均置于电机的外层，因而散热较佳，有较高的功率体积比，且可适用于直接驱动系统。
交流电机依其扭矩产生方式可分为两大类(1)同步交流电机(synchronous ac motor)与(2)感应交流电机(induction ac motor)，同步交流电机因其转子可由外界电源或由本身磁铁而造成的磁场与定子的旋转磁场交互作用而达到同步转速，但是感应交流电机的转子则因定子与转子间的变压器效应(transformer effect)而产生转子感应磁场，为了维持此感应磁场以产生旋转扭矩，转子与定子的旋转磁场间必须有一相对运动—滑差(slip)，因此感应电机的转速无法达到同步转速。
交流永磁伺服电机工作原理
交流永磁伺服电机工作原理交流永磁伺服电机是一种先进的电动机，其工作原理基于对磁场的控制和反馈，能够实现高精度的位置控制和速度调节。
在现代工业自动化领域得到广泛应用。
1. 结构组成交流永磁伺服电机由定子和转子两部分组成。
定子包括定子铁芯、定子绕组，而转子由永磁体组成。
在电机内部，定子绕组通过外部的电流激励，产生一个旋转磁场，永磁体则在该磁场的作用下转动。
2. 工作原理当给交流永磁伺服电机通以电流时，定子绕组中会产生一个旋转磁场，该磁场与永磁体之间会产生一个磁场相互作用力矩，从而使永磁体转动。
这就是基本的电磁转动原理。
通常，交流永磁伺服电机的转子上安装有编码器，用于实时检测转子位置。
通过对编码器的反馈，控制系统可以精确控制电机的转动速度和位置。
3. 控制方法交流永磁伺服电机通常采用矢量控制技术进行控制。
矢量控制可以通过对电流和磁场进行独立控制，实现高精度的速度和位置控制。
在控制系统中，通常采用PID控制器对电机进行闭环控制。
PID控制器通过比较设定值和反馈值，调整电机的输出电流，从而实现对电机速度和位置的控制。
4. 应用领域交流永磁伺服电机广泛应用于需要高精度控制的领域，例如数控机床、印刷设备、纺织机械等。
由于其响应速度快、控制精度高、能耗低的特点，使其在现代自动化生产中扮演着重要的角色。
交流永磁伺服电机在医疗设备、航空航天、机器人等领域也有广泛应用，为这些领域的精密控制提供了有力支持。
结语交流永磁伺服电机凭借着其高精度的控制能力和稳定可靠的性能，成为当今工业自动化领域的重要装备之一。
通过对其工作原理的深入理解，可以更好地应用和运用这一先进的电动机技术。
永磁同步电机 伺服电机 关系
永磁同步电机伺服电机关系
一、永磁同步电机和伺服电机的原理
永磁同步电机和伺服电机的基本原理虽然相同，都是基于电磁感应定理和磁场的交替作用来实现机械动力转化，但是在具体的实现方式上却存在差异。
永磁同步电机采用了永磁材料作为转子，与定子上的电磁线圈形成磁场的交替作用以实现运动，而伺服电机的转子则通常是一种磁性材料，通过控制电流来实现转子相对于定子的运转。
二、永磁同步电机和伺服电机的控制方式
永磁同步电机通常采用电子式换相技术，通过将控制电流和感应电流进行复合，来控制电机的运行方式。
而伺服电机则通常采用切换电容方式进行控制，通过切换不同容量的电容来调节电机的运转速度和输出力矩。
这一点与永磁同步电机的电路结构存在较大差异。
三、永磁同步电机和伺服电机适用场景的差异
永磁同步电机适用于高速高动态响应的场景，例如工业生产线上的自动化设备，以及新能源汽车方面。
而伺服电机则适用于高精度控制方面的应用，例如智能机器人、CNC加工设备、医疗器械等。
这一点在设计和选型时需要特别注意。
伺服电机内部结构及其工作原理
伺服电机内部结构及其工作原理来源：网络伺服电机内部结构伺服电机工作原理伺服电机原理一、交流伺服电动机交流伺服电动机定子的构造基本上与电容分相式单相异步电动机相似.其定子上装有两个位置互差90°的绕组，一个是励磁绕组Rf，它始终接在交流电压Uf上；另一个是控制绕组L，联接控制信号电压Uc。
所以交流伺服电动机又称两个伺服电动机。
交流伺服电动机的转子通常做成鼠笼式，但为了使伺服电动机具有较宽的调速范围、线性的机械特性，无“自转”现象和快速响应的性能，它与普通电动机相比，应具有转子电阻大和转动惯量小这两个特点。
目前应用较多的转子结构有两种形式：一种是采用高电阻率的导电材料做成的高电阻率导条的鼠笼转子，为了减小转子的转动惯量，转子做得细长；另一种是采用铝合金制成的空心杯形转子，杯壁很薄，仅0.2-0.3mm，为了减小磁路的磁阻，要在空心杯形转子内放置固定的内定子.空心杯形转子的转动惯量很小，反应迅速，而且运转平稳，因此被广泛采用。
交流伺服电动机在没有控制电压时，定子内只有励磁绕组产生的脉动磁场，转子静止不动。
当有控制电压时，定子内便产生一个旋转磁场，转子沿旋转磁场的方向旋转，在负载恒定的情况下，电动机的转速随控制电压的大小而变化，当控制电压的相位相反时，伺服电动机将反转。
交流伺服电动机的工作原理与分相式单相异步电动机虽然相似，但前者的转子电阻比后者大得多，所以伺服电动机与单机异步电动机相比，有三个显著特点：1、起动转矩大由于转子电阻大，其转矩特性曲线如图3中曲线1所示，与普通异步电动机的转矩特性曲线2相比，有明显的区别。
它可使临界转差率S0＞1，这样不仅使转矩特性（机械特性）更接近于线性，而且具有较大的起动转矩。
因此，当定子一有控制电压，转子立即转动，即具有起动快、灵敏度高的特点。
2、运行范围较广3、无自转现象正常运转的伺服电动机，只要失去控制电压，电机立即停止运转。
当伺服电动机失去控制电压后，它处于单相运行状态，由于转子电阻大，定子中两个相反方向旋转的旋转磁场与转子作用所产生的两个转矩特性（T1－S1、T2－S2曲线）以及合成转矩特性（T－S曲线）交流伺服电动机的输出功率一般是0.1-100W。
永磁同步电机 和伺服电机
永磁同步电机和伺服电机永磁同步电机与伺服电机。
一、永磁同步电机。
（一）基本原理。
永磁同步电机（Permanent Magnet Synchronous Motor，PMSM）是一种同步电机，其转子采用永磁体励磁。
定子绕组通入三相交流电后，会在电机内部产生旋转磁场。
由于转子的永磁体与定子旋转磁场相互作用，使得转子跟随旋转磁场同步旋转。
永磁体的存在使得电机具有较高的效率，因为不需要额外的励磁电流来产生磁场。
根据永磁体在转子上的安装方式不同，可以分为表面式永磁同步电机和内置式永磁同步电机。
表面式永磁同步电机的永磁体安装在转子表面，结构简单，易于制造；内置式永磁同步电机的永磁体嵌在转子内部，具有更高的转矩密度和更好的弱磁性能。
（二）特点。
1. 高效率。
- 由于永磁体提供磁场，减少了励磁损耗，在额定工况下，永磁同步电机的效率通常比异步电机高5 - 10%。
例如，在一些工业应用中，对于长期运行的设备，高效率意味着更低的能耗成本。
2. 高功率因数。
- 永磁同步电机的功率因数接近1，这意味着在电网供电时，电机对电网的无功需求较小。
这样可以减少电网的无功补偿设备的容量需求，提高电网的供电质量。
3. 小体积、高转矩密度。
- 永磁体的高磁场强度使得电机在相同的功率和转速要求下，可以设计得更小更紧凑。
例如，在电动汽车的驱动电机应用中，小体积的永磁同步电机能够在有限的空间内提供足够的转矩。
（三）应用领域。
1. 电动汽车。
- 是电动汽车驱动电机的主流选择之一。
它能够满足电动汽车对高效率、高转矩密度和宽调速范围的要求。
例如，特斯拉的部分车型就采用了永磁同步电机，能够为车辆提供良好的加速性能和较长的续航里程。
2. 工业自动化设备。
- 在工业机器人、数控机床等设备中广泛应用。
在工业机器人关节驱动中，永磁同步电机的高精度和高响应速度能够满足机器人精确运动控制的需求。
3. 家用电器。
- 如空调、冰箱等。
在空调压缩机的驱动中，永磁同步电机的高效率有助于降低空调的能耗，符合节能的要求。
交流伺服电机的工作原理
交流伺服电机的工作原理
交流伺服电机是一种能够精确控制运动位置、速度和加速度的电机，其工作原理涉及到多种技术和原理。
本文将就交流伺服电机的工作原理进行详细介绍。
1. 交流伺服电机的结构
交流伺服电机由电机本体、编码器、控制器和传感器等多个部分组成。
电机本体是实现机械运动的部分，编码器可以实时反馈电机的位置信息，控制器则根据编码器的反馈信号来调节电机的运动状态，传感器可以检测特定的工作参数。
2. 交流伺服电机的工作原理
交流伺服电机的工作原理主要基于控制理论和电磁原理。
当给交流伺服电机施加电压时，电机会产生磁场，通过电流在定子和转子之间产生磁场的相互作用，从而引起电机的旋转运动。
控制器会根据编码器实时反馈的位置信息来调节电机的转动角度和速度。
控制器通过算法来计算电机应有的转动角度和速度，并通过调节电流来控制电机的转动状态，从而实现精确控制电机的运动。
3. 交流伺服电机的优势
交流伺服电机由于具有高速稳定性、精准控制和响应速度快等优点，在工业自动化领域得到了广泛的应用。
它可以实现高精度的位置控制和速度控制，能够适应各种复杂工况的需求。
4. 结语
总之，交流伺服电机的工作原理是基于控制理论和电磁原理的，通过不断优化控制算法和系统结构，可以实现更加精确和高效的运动控制。
交流伺服电机在自动化领域具有重要的应用意义，带动了工业智能化的发展。
交流伺服电机的工作原理是什么样的
交流伺服电机的工作原理
交流伺服电机是一种能够精确控制位置、速度和加速度的电机，广泛应用于工
业机械、机器人、医疗设备等领域。
其工作原理基于反馈控制系统，通过不断调整电机的输入电压和电流，使电机输出的角度或位置达到预定值，实现精准的运动控制。
1. 传感器反馈
交流伺服电机通常配备了编码器或其他传感器，用于实时监测电机的转动角度
或位置。
传感器将实际位置信息反馈给控制系统，通过与目标位置的差异来调整电机的输出，实现闭环控制。
2. 控制器
控制器是交流伺服电机的核心部件，负责接收传感器反馈的位置信息，并根据
预设的运动规划算法计算电机的输出控制信号。
常见的控制器包括PID控制器和
模糊控制器，它们能够根据误差信号快速调整电机的运动状态，实现高精度的位置控制。
3. 电机驱动器
电机驱动器是将控制器输出的信号转化为电机所需的电压和电流的设备，负责
提供给电机所需的功率。
电机驱动器可以根据不同的应用需求选择不同的控制模式，如矢量控制、直接转矩控制等，以实现更加精准的电机控制。
4. 工作过程
当控制系统接收到运动指令后，控制器计算出电机输出的控制信号，并传输给
电机驱动器。
电机驱动器根据控制信号提供给电机适当的电压和电流，驱动电机开始运动。
同时，传感器不断监测电机的位置信息，传递给控制器进行比较和调整，直到电机达到预定位置或速度。
交流伺服电机通过以上闭环控制系统，能够实现高精度、稳定的运动控制，满
足各种工业自动化和机器人应用的需求。
其工作原理的精准性和快速性使其成为现代自动化领域不可或缺的关键技术之一。
交流永磁伺服电机原理
交流永磁伺服电机原理交流永磁伺服电机是一种先进的电机类型，其原理基于永磁体和交流电机的结合。
这种电机利用永磁体的磁场来产生转矩，从而实现电机的旋转。
交流永磁伺服电机通常由定子和转子两部分组成。
定子部分包含一个或多个绕组，这些绕组通过交流电产生旋转磁场。
转子部分则由永磁体构成，永磁体产生的磁场与定子产生的磁场相互作用，从而产生转矩。
当给定子绕组施加交流电压时，定子产生的旋转磁场与转子永磁体产生的磁场相互作用，产生转矩使电机旋转。
这种相互作用使得电机的旋转速度和方向可以通过调整交流电压的频率和幅度来控制。
交流永磁伺服电机的优点包括高效率、高精度、高响应速度和低噪音等。
由于其结构简单、维护方便、可靠性高等特点，交流永磁伺服电机在许多领域得到了广泛应用，如工业自动化、航空航天、交通运输等。
除了上述提到的优点，交流永磁伺服电机还具有以下特点：
1. 宽调速范围：交流永磁伺服电机可以实现从低速到高速的宽调速范围，适用于各种不同的应用场景。
2. 节能环保：由于其高效率和低噪音的特点，交流永磁伺服电机在运行过程中产生的热量较少，不需要大型散热器，从而减少了能源浪费和环境污染。
3. 易于控制：交流永磁伺服电机的旋转速度和方向可以通过调整输入的交流电压的频率和幅度来控制，使得其控制方式简单、直观。
4. 可靠性高：由于其结构简单、维护方便的特点，交流永磁伺服电机在长时间运行过程中具有较高的可靠性，减少了故障率和维修成本。
总之，交流永磁伺服电机是一种高效、精确、快速、节能环保、易于控制和可靠性高的电机类型，适用于各种不同的应用场景。
伺服电机工作原理
伺服电机工作原理伺服电机是一种能够精确控制位置、速度和加速度的电机。
它通常由电机本体、编码器、控制器和电源组成。
下面将详细介绍伺服电机的工作原理。
1. 电机本体：伺服电机通常采用直流电机或交流电机。
直流电机由电枢和永磁体组成，当电流通过电枢时，产生的磁场与永磁体的磁场相互作用，从而产生转矩。
交流电机通常采用感应电机或永磁同步电机，通过交流电源提供的电流产生转矩。
2. 编码器：编码器是伺服电机的重要组成部分，用于测量电机转动的位置和速度。
编码器通常分为增量式编码器和绝对式编码器两种类型。
增量式编码器通过测量脉冲数来计算位置和速度，而绝对式编码器通过每个位置点的唯一编码来确定位置和速度。
3. 控制器：伺服电机的控制器负责接收来自编码器的反馈信号，并根据预设的控制算法计算出控制信号。
控制信号将通过驱动器传递给电机，以调整电机的转矩、速度和位置。
控制器通常由微处理器或数字信号处理器组成，能够实现高精度的位置和速度控制。
4. 电源：伺服电机的电源通常为直流电源，提供电机和控制器所需的电流和电压。
电源的稳定性对伺服电机的运行非常重要，因为电源的不稳定性可能导致电机无法准确控制位置和速度。
伺服电机的工作原理如下：1. 控制信号生成：控制器接收来自编码器的反馈信号，并根据预设的控制算法计算出控制信号。
控制信号根据需要调整电机的转矩、速度和位置。
2. 电机驱动：控制信号通过驱动器传递给电机，驱动器根据控制信号调整电机的电流和电压。
电机根据接收到的电流和电压产生相应的转矩，从而实现精确的位置和速度控制。
3. 反馈控制：伺服电机通过编码器实时测量电机的位置和速度，并将反馈信号传递给控制器。
控制器根据反馈信号与预设的目标位置和速度进行比较，计算出误差，并通过调整控制信号来减小误差。
4. 闭环控制：伺服电机采用闭环控制系统，通过不断地测量和调整，使电机的实际位置和速度与预设的目标位置和速度保持一致。
闭环控制能够提供高精度的位置和速度控制，使伺服电机能够应对各种复杂的工作环境和要求。
永磁交流伺服电机的工作原理与编码器零位校正方法
永磁交流伺服电机的工作原理与编码器零位校正方法工作过程如下：1.控制器将交流电源的电能转换为恒定大小和频率的交流电信号。
2.控制器将这些电信号传输到电动机的定子线圈，激励线圈形成一个旋转的磁场。
3.控制器还会测量电机的角度位置，这通常通过编码器来实现。
4.电动机的转子线圈中的永磁体由于电流感应而产生旋转力矩，从而引起电动机转动。
5.控制器不断测量电机的实际角度位置，并与目标位置进行比较，通过调整驱动信号的幅值和相位，来实现电机的运动和位置控制。
编码器是一种用于测量电机转动角度和速度的设备。
编码器通常安装在电动机的输出轴上，与电动机的转子一起旋转。
编码器的零位校正是为了准确地确定电机的角度位置，确保控制器可以对电机的旋转进行精确的控制。
常见的编码器零位校正方法有以下几种：1.软件校准：控制器通过读取编码器输出的信号，在电机转动到一个已知的参考位置时，记录下此时编码器输出的数值作为零位。
通过软件调整编码器输出的数值，以便与实际的零点位置对应。
2.机械校准：可以通过对编码器和电动机输出轴之间的机械连接进行调整，来实现编码器的零位校正。
盘算函数法，是通过标定编码器输出信号与电动机转动之间的关系。
3.光电开关校准：在电机的旋转轴上安装一个光电开关，当电机旋转到一个已知的位置时，光电开关会触发一个信号。
控制器通过检测到这个信号，记录下此时编码器输出的数值作为零位。
在实际应用中，通常会综合以上多种方法进行编码器的零位校正，以确保更高的精度和可靠性。
总之，永磁交流伺服电机的工作原理是基于电磁感应效应，通过控制电机的定子线圈和转子线圈之间的电磁场来实现转矩产生和运动控制。
编码器的零位校正方法是为了确保电机的角度位置控制的精确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
永磁交流伺服电机原理近年来由于无刷式伺服（马达）电机(brushless servo motor)制造与控制技术的急速发展，再加上大规模集成电路与半导体功率组件的进步，使其商品化产品日益增多，在高性能伺服应用场合如计算机控制数值工具机、工业机器人等，均已逐渐取代了传统式的有电刷的直流伺服电机(dc servo motor)。
无刷式伺服电动机主要可分为两大类(表1) (1)无刷式直流伺服电机(brushless dc servo motor)，一般亦称的为永磁式同步电机(PM synchronous motor) 或永磁式交流伺服电机(PM ac servo motor)，(2)感应式交流伺服电机(induction ac servo motor)。
无刷式直流伺服电机采用内装式的霍尔效应(Hall-effect)传感器组件来检测转子的绝对位置以决定功率组件的触发时序，其效用有如将直流伺服电机的机械式电刷换相(mechanical commutation)改为电子式换相(electronic commutation)，因而去除了直流伺服电动机因电刷所带来的限制。
目前一般永磁式交流伺服电机的回接组件多采用解角器(resolver) 或光电解编码马器(photo encoder)，前者可量测转子绝对位置，后者则祇能测得转子旋转的相对位置，电子换相则设计于驱动器内。
表1伺服电机的分类永磁式直流伺服电动机如图1(a)所示，其永久磁铁在外，而会发热的电枢线圈(armature winding)在内，因此散热较为困难，降低了功率体积比，在应用于直接驱动(direct-drive)系统时，会因热传导而造成传动轴(如导螺杆)的热变形。
但对交流伺服电机而言，不论是永磁式或感应式，其造成旋转磁场的电枢线圈，如图1(b)所示，均置于电机的外层，因而散热较佳，有较高的功率体积比，且可适用于直接驱动系统。
交流电机依其扭矩产生方式可分为两大类(1)同步交流电机(synchronous ac motor)与(2)感应交流电机(induction ac motor)，同步交流电机因其转子可由外界电源或由本身磁铁而造成的磁场与定子的旋转磁场交互作用而达到同步转速，但是感应交流电机的转子则因定子与转子间的变压器效应(transformer effect)而产生转子感应磁场，为了维持此感应磁场以产生旋转扭矩，转子与定子的旋转磁场间必须有一相对运动—滑差(slip)，因此感应电机的转速无法达到同步转速。
感应交流电机因其转子结构又可分为(1)鼠笼式(squirrel-cage type)与(2)绕线式(wound-rotor type)。
鼠笼式感应电机因其结构简单、坚固、不需磁性材料，容易大量制造，有较高的功率/体积比，较低的转子惯量，较高的起动转矩与转速。
同时因为不需要做碳刷的维修，因而降低了维护费用，其坚固、耐温、防爆等特性均适合应用于环境恶劣的工作场所。
由于上述的优点，鼠笼式感应电机已广泛应用于工业界，而随着交流伺服技术的快速发展，未来更将应用于高精度、高转速、高容量的伺服机械系统。
图1(a)永磁式直流伺服电机与(b)永磁式交流伺服电机的剖面图2.永磁式交流伺服电机的工作原理电机的工作原理可以「弗莱明左手定则」来说明，弗莱明左手定则可用来判断一根载有电流的导线置于磁场中时其受力的方向。
若以左手的食指表示磁场方向，中指表示电流方向，则大姆指表示此导线受力的方向，如图2所示的电流方向，则环状线圈受磁场的作用，将顺正时钟方向旋转，产生的扭矩T可以下式表示(1)其中K为比例常数，I 为流经线圈的电流，B 为永久磁铁所造成的磁场强度。
图2电机的工作原理图3永磁式交流伺服电机控制方块图永磁式交流伺服电机的工作原理可以图3说明，由晶体管三相换流器(inverter)经由脉宽调变(pulsewidth modulation) 在电机的定子造成一旋转磁场，它与转子永久磁铁所造成的磁场相互作用而产生旋转扭矩。
电子换相器(electronic commutator) 的目的即在于使定子所造成的磁场方向与转子永久磁铁的磁场方向保持垂直，而产生最大的扭矩，为了达到这个目的可经由解角器的回授由电子换相器来达成。
在解角器的初级线圈施以90相位差的交流电压与(如图3所示)，则在次级线圈随转子旋转的角度θ，由变压器效应产生的交流电压，此交流电压经由回授，由相位同步器将三相参考电压、、、转换为、、，其中V m为激磁电压的最大值，为交流电压的角频率。
、、即为三相换流器的调变信号(modulation signals)，换流器将相位差120的三相交流电压施于电机的定子，如图3所示A、B、C三相的电流分别以I A、I B、I C表示，其最大值为I m，各相电流(phase current) 可表示为(2)(3)(4)设B m为转子永久磁铁所造磁场强度的最大值，其与电机定子各相的电枢线圈正交磁场强度为B A、B B、B C，根据转子角度可表示为(5)(6)(7)各相电枢线圈电流I A、I B、I C与其所承受的磁场强度B A、B B、B C分别产生的旋转扭矩T A、T B、T C可表示为:(8)(9)(10)其中K为比例常数。
T A、T B与T C分别为三相的电流与转子的永久磁铁所产生的扭矩，其合成扭矩T可表示为(11)各相电流(phase current)、电枢线圈所受的磁场大小、产生的扭矩、与电机的相对位置可参考图4。
由(11)式可得知，如果经由相位同步器(phase synchronizer)使得相电流(如) 与相对应的磁场(如)保持同步，则合成扭矩T与转子的角度θ无关。
由(11)式可知K为定值，B m为转子永久磁铁的磁场强度亦为定值，因此T正比于各相电流的振幅I m，由此可知，控制I m的大小，即可控制电机所产生的扭矩。
图4永磁式交流伺服电机扭矩产生的原理。
3.永磁式交流伺服驱动器的控制原理图5所示为一典型的永磁式交流伺服驱动器的系统方块图，本节将说明其控制原理。
速度控制回路由速度参考电压V i与速度回授信号V o比较，经由速度回路补偿器(velocity-loop compensator)D(s)产生所需求的扭矩信号v c，假设D(s)为一比例积分补偿器(PI - compensator)，则V c可表式为838电子(12)v c与由混合器(mixer)产生定子电流参考讯号、、，此信号再经由相位同步器与回授相位信号比较产生各相的参考电流讯号，由内环路电流控制回路产生晶体管换流器的脉宽调变信号，使得各相的电流能够追随参考电流，电流回路补偿器可由比例积分器或迟滞控制器(hysteresis controller)来设计，图6所示为一电流控制式脉宽调变换流器的系统方块图。
图5永磁式交流伺服电机驱动器的系统方块图。
图6电流控制式脉宽调变换流器系统方块图图7直流电机的等效电路要掌握伺服电机的动态响应，则必须先建立其动态数学模型，在此可先以直流伺服电机的数学模型来说明。
图7所示为一直流伺服电机的等效电路，在此忽略因旋转产生的摩擦力，其动态方程式可表示为(13)(14)将(13)、(14)式经由拉普拉斯转换(Laplace Transform)可得(15)(16)由(15)、(16)式，直流伺服电机的方块图如图8所示。
图8直流伺服电机的系统方块图永磁式交流伺服电机的电流控制回路与直流伺服类似，其系统等效电路方块图如图9所示。
其中R a、L a分别为各相电枢线圈的等效电阻与电感。
K i为电流回接增益，K p为误差放大增益。
参考电流经由相移位器(phase shifter) 产生三相参考电流、、。
再经由电流回路调节电枢的电流，其结构与直流伺服电机类似，系统方块图因而可简化为如图10所示的结构。
图中虚线所示部份为永磁交流伺服电机的等效方块图。
838电子图9永磁式交流伺服电机控制系统方块图图10简化的永磁式交流伺服电机方块图图11所示为一典型的永磁交流伺服驱动系统方块图，其回路补偿器的设计，动态响应的分析与仿真均与直流伺服电机驱动系统相同，唯一需要特别注意的即为相位同步器的设计。
图11永磁式交流伺服驱动器系统方块图。
4.交流感应伺服电机的工作原理对感应电机而言，由三相交流电源在定子造成的旋转磁场与转子的感应磁场交互作用，产生扭矩使转子旋转。
交流电机的转速与造成旋转磁场电源的振幅、频率有关，频率愈高，则转速愈快，但转速增加时，由转子造成的反抗电动势(back emf)亦随的增加，因而降低了产生的扭矩，所以必须提高电压，保持定值的气隙磁通量(air-gap flux)，在忽略因定子线圈电阻所造成的降压的情况，可维持一固定的电压/频率比，以达成此一目的。
传统上交流感应电机的变速控制，由变频器以开路控制(open-loop control)方式达成，如图12所示，变频器的功能即在于将直流电源转换为交流电源，以提供电机的变速控制。
由于开路控制方式无法对电机因参数变化与负载波动等因素所造成的转速变化提供闭路补偿，因而无法达到准确的转速控制，同时在低速控制范围，因无法有效补偿定子电阻电压降，因此速度控制范围有限，仅能应用于低精度的变速控制场合。
图12交流电机换流器开路驱动系统。
由于工业应用上对于交流感应电机速度控制精度要求的提高，因而发展出了各种型式的闭路控制(closed-loop control)系统。
其中最重要的即为一种称的为磁场向量控制(field-orientedvector control)的方式，在下一节将对此一控制方式加以说明，现在先对鼠笼式感应电机扭矩产生的过程作一说明。
图13三相二极鼠笼式交流感应电机的结构图13所示为一理想的三相二极鼠笼式感应电机，定子各相的线圈均以同心方式环绕，各相的电阻电感亦平均分怖。
定子由三相交流电源造成一旋转磁场，经由变压器作用，在转子形成感应电流，此感应电流与定子旋转磁场切割产生扭矩，使得转子旋转。
假设由电机的非正弦波分布绕线与非正弦波的电流所造成的谐波效应(harmonic effect)可忽略不计，则交流电流在定子与转子间的气隙(air-gap)造成一正弦波分布的旋转磁场，其同步转速(synchronous speed)可表式为(17)其中N e为每分钟转速(rpm)，f e为定子电源频率(hertz)，P为电机的极数。
就交流电机而言，经由气隙磁通量(air-gap flux)与转子磁动力(rotor magnetomotive force)的交互作用而产生扭矩，其过程如图14所示。
图14交流感应电机的扭矩产生原理当电机以同步转速旋转时，转子无法经由感应作用而产生扭矩，在其它转速时，同步转速与转子转速的差定义为滑差(slip)，滑差比(slip ratio)则定义为838电子(18)Nr为转子的每分钟转速(rpm)，e、r与st分别为定子、转子与滑差的旋转角频率(angular frequency)。
