【建筑圈】工程实例结构图讲解 04墙、柱平面布置图(三)柱
【建筑圈】工程实例结构图讲解 04墙、柱平面布置图(一)附注说明
建筑圈结构图实例讲解转载是一种动力，分享是一种美德大家好，本节内容我们开始讲解墙、柱平面布置图的相关内容，同样在识图、看图、审图过程中，首先从图纸的附注开始。

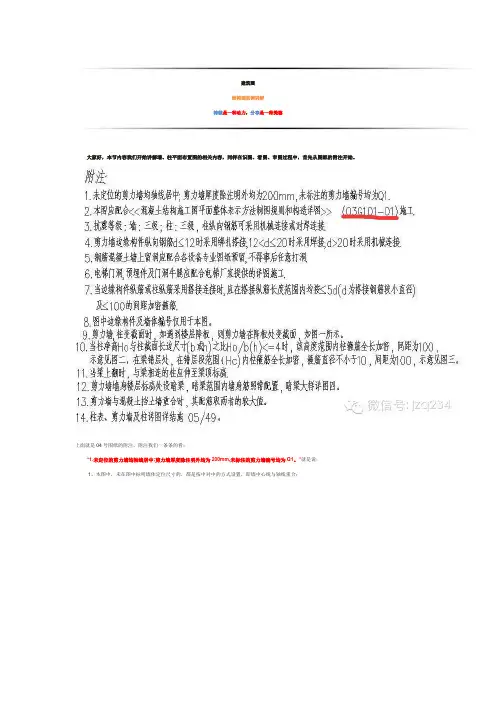

上面就是04号图纸的附注。
附注我们一条条的看：“1.未定位的剪力墙均轴线居中;剪力墙厚度除注明外均为200mm,未标注的剪力墙编号均为Q1。
”就是说：1、本图中，未在图中标明墙体定位尺寸的，都是按中对中的方式设置，即墙中心线与轴线重合；2、墙厚度没有注明厚度的墙厚度为200；3、没有编号的墙，就是Q1。
“2.本图应配合<<混凝土结构施工图平面整体表示方法制图规则和构造详图>> (03G101-01)施工。
”本条现在已不适用于现在的工程了，现在都是根据11 G系列图集进行施工作业。
“3.抗震等级：墙：三级；柱：三级，柱纵向钢筋可采用机械连接或对焊连接。
”本条很重要，因为在总说明第2条说明了，一单元为四级抗震，相当于是集中说明，现在这里明确注明：墙、柱为三级抗震。
所以在钢筋施工下料和算量中要注意区分，三级和四级抗震锚固长度是不一样的。
柱的纵向钢筋采用机械连接和焊接。
“4.剪力墙边缘构件纵向钢筋d≤12时采用绑扎搭接,12<d≤20时采用焊接,d>20时采用机械连接。
”本条注明了剪力墙构件钢筋不同大小时的连接方式。
“5.钢筋混凝土墙上留洞应配合各设备专业图纸预留,不得事后任意打洞。
”要注意洞口留置方式，要事先按照“图一”大样进行预留。
“6.电梯门洞,预埋件及门洞牛腿应配合电梯厂家提供的详图施工.”说电梯门洞口的控制盒等设备盒要在浇筑电梯井墙前预留好，要参考电梯图纸，否则后开洞费时费力费钱。
“7.当边缘构件纵筋或柱纵筋采用搭接连接时,应在搭接纵筋长度范围内均按≤5d(d为搭接钢筋较小直径)及≤100的间距加密箍筋。
”当柱、暗柱、端柱等竖向构件钢筋接长采用搭接时，在整个搭接范围箍筋要加密（上下错开搭接之间）。
“8.图中边缘构件及墙体编号仅用于本图。
第三章柱平法施工图识读PPT课件
27
（2）柱平法施工图截面注写方式（图3-43）
柱平法施工图截面注写方式与柱平法施工图列表注写方式 大致相同，不同的是在施工平面布置图中同一编号的柱选 出一根柱为代表，在原位置上按比例放大到能清楚表示轴 线位置和详尽的配筋为止，它代替了柱平法施工图列表注 写方式的截面类型和柱表；另外一个不同，是截面注写方 式需要每个柱段绘制一个柱平法施工图，而列表注写方式 不用。
1
3.1 平法柱的编号和几何尺寸
柱根据形状分： 圆柱 矩形柱
2
3.1 平法柱的编号和几何尺寸
柱根据材料分： 木制 钢材 钢筋混凝土柱
3
3.1 平法柱的编号和几何尺寸
柱根据受力不同状分： 偏心受压柱 轴心受压柱
4
3.1 平法柱的编号和几何尺寸 3.1.1 平法柱的编号
平法施工图将钢筋混凝土柱分成五类，并加以 固定编号，分别为框架柱、框支柱、芯柱、 梁上柱和剪力墙上柱，编号如表3-1。
第3章 柱平法施工图识读
教学目标：
通过本章学习，学生能够了解钢筋混凝土框架结构中的柱的分类，掌 握并理解柱配筋构造及相应的平法制图规则。关于 柱配筋，重点学习纵筋的连接方式和构造，掌握柱 箍筋设置和加密区范围设定，以及熟悉柱顶纵向钢 筋的构造及柱根钢筋的锚固等，从而具备正确识读 混凝土结构平法的柱施工图的基本能力。
适当比例绘制一张柱平面布置图，包括框架柱、 框支柱、粱上柱和剪力墙上柱)，分别在同一编 号的柱中选择一个或几个截面标注几何参数代 号，在柱表中注写柱号、柱段起止标高、几何 尺寸(含柱截面对轴线的偏心情况)与配筋的具 体数值，并配以各种柱截面形状及其箍筋类型 图的方式。
柱建筑结构平法施工图识读PPT文档74页
柱建筑结构平法施工图识读
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
柱平法施工图(共48张精选PPT)
用粗实线表示板的轮廓线，并标注板的编号、厚度和配筋情 况，以及屋面的排水方向和坡度。
节点详图绘制技巧
确定节点位置
根据结构布置图和平面图确定节点的位置。
表示钢筋连接情况
用规定的钢筋符号表示钢筋的连接方式、数 量和规格等。
绘制节点轮廓线
用细实线绘制节点的轮廓线，并标注各部分 的尺寸和配筋情况。
添加注释和说明
字体
一般采用长仿宋体或黑体，字高根据 图纸幅面大小和比例确定，要求清晰 易读。
尺寸标注方法
01
02
03
尺寸界线
尺寸界线应与被标注长度 垂直，且不应超出尺寸线 的终端。
尺寸线
尺寸线应与被标注长度平 行，且不应与其他图线相 交。
尺寸数字
尺寸数字应写在尺寸线的 中间，且水平方向字头朝 上，垂直方向字头朝左。
拉结筋设置要求及实例分析
拉结筋应设置在柱内纵向受力钢筋之间，与纵向受力 钢筋可靠连接。
输标02入题
拉结筋直径、数量等应根据计算确定，并满足规范要 求。
01
03
实例分析：某框架柱拉结筋设置，采用HRB400级钢 筋，直径16mm，间距400mm，长度满足锚固长度
要求，与纵向受力钢筋可靠连接。
04
拉结筋长度应满足锚固长度要求，保证传力性能。
多边形柱
在平面图上画出柱的截面 轮廓线，并标注各边的尺 寸。
梁类型及其表示方法
主梁
悬挑梁
用粗实线表示，标注梁的编号、跨度 和截面尺寸。
用虚线表示，标注梁的编号、跨度和 截面尺寸，以及悬挑长度。
次梁
用细实线表示，标注梁的编号、跨度 和截面尺寸。
板类型及其表示方法
楼板
用细实线表示板的轮廓线，并标注板的编号、厚度和配筋情 况。
柱平法施工图识读ppt课件
d、重要的建筑柱子混泥土强度等级采用C40以上等级
3
2、柱构件中钢筋的构造要求
柱中钢筋的 类型
钢筋的构造要求
钢筋的构造要求图示
柱中纵向受力钢筋
的净间距不应小于
5
箍筋的做法
6
二、柱标准构造详图
1、柱纵向钢筋在独立基础中的连接锚固构造 （1）柱纵向钢筋在独立基础中的锚固构造
柱插筋在基础内的锚固，由柱插筋在基础内 的竖向长度、柱插筋底部的弯折长度、基础 顶面以上不能进行柱钢筋连接的高度、柱钢 筋错开连接的高度四部分组成。
7
任务解读
3
4
1
2
柱插筋在基础内的锚固
• A．6d且≥150mm
B．8d且≥150mm
• C．10d且≥150mm D．15d且 ≥150mm
• 7．有抗震要求时，梁柱箍筋的弯钩长度应为（ ）
• A．5d
B．10d和75mm的较大值
• C．10d和100mm的较大值 D．5d和75mm的较大值
• 8．顶层边柱、角柱柱内侧纵筋应伸至柱顶并弯折（ ）
• A．12d
B．8d
C．150mm
D．300mm
39
学习检测
• 二、识图题 • 1.结施-04中 KZ2放大绘制的配筋详图如下图所示，照图
识读：
40
学习检测
• （1）该柱的类型为
，
• 柱的截面尺寸为
。
• （2）柱四角的角部配筋为
纵筋为
，高度方向
，宽度方向中部
• 中部纵筋为
柱、剪力墙、梁结构钢筋构件图解一文搞定，建议收藏！
27、非框架梁（刚接）Lg 28、悬挑梁XL
29、井字梁（铰接）JZL 30、井字梁（刚接）JZLg 31、框架扁梁节点核心区KBH
柱、剪力墙、梁结构钢筋构件图解一文搞定，建议收藏！
一、柱 1、框架柱（KZ）
2、转换柱（ZHZ） 3、芯柱（XZ） 4、梁上柱（LZ） 5、剪力墙上柱（QZ）
二、剪力墙
6、约束边缘构件（YBZ），7、构造边缘构件（GBZ），8、非边缘暗柱（AZ）
9、扶壁柱（FBZ） 10、连梁（L12、连梁交叉斜筋LL（JX） 13、连梁集中对角斜筋LL（DX）
14、连梁（跨高比小于5）LLk 15、暗梁（AL） 16、边框梁（BKL） 17、剪力墙身(Q)
18、地下室外墙（DWQ） 19、矩形洞口JD 20、圆形洞口YD
三、梁 21、楼层框架梁KL
22、楼层框架扁梁KBL
23、屋面框架梁WKL 24、框支梁KZL 25、托柱转换梁TZL 26、非框架梁（铰接）L
【建筑圈】工程实例结构图讲解 04墙、柱平面布置图(三)柱
大家好，前面讲了剪力墙的相关知识点，下面我们本节主题：框架柱。
在开始前来熟悉下框架柱的相关知识。
框架柱就是在框架结构中承受梁和板传来的荷载，并将荷载传给基础，是主要的竖向支撑结构。
说到框架柱就要说到框支柱，两个名字相近，但却有不同的用途，那么们的区别是什么呢？1、框支梁与框支柱用于转换层，如下部为框架结构，上部为剪力墙结构，支撑上部结构的梁柱为KZZ和KZL。
框支柱与框架柱的区别也就是所用部位不同，然后结构设计时所考虑的也就不尽相同了。
2、框支柱是框架梁上的柱，用于转换层。
框支柱与框架柱的区别在于框架柱与基础相连，框支柱与框架梁相连。
3、框支柱以下的柱都是框架柱，而不与剪力墙相连的梁则为框架梁。
同样，先来看看11G101第8页大家可以在下来翻看图集8——12页有关柱的内容。
回到本张图纸，下图中我们可以看到KZ在本图中的3种形式：方形、L形、T形。
下面我们就围绕上图的3根柱为大家一一讲解。
首先从1号柱“KZ12a”开始。
1号柱截面尺寸为500*500，柱中心与E轴/1-1轴交点重合，下面我们再到05号图纸找到“KZ12a”位置。
通过上面2图，我们看到1号柱“KZ12a”标高分为两段“基顶~3.550”和“3.550~一层板面”截面尺寸为500*500角筋4B18b边一侧中部钢筋为2B18h边一侧中部钢筋为2B18箍筋类型为4*4“基顶~3.550”段箍筋为A8@100/200“3.550~一层板面”段箍筋为A10@100为什么柱箍筋会分为两截，分别配置不同的钢筋和间距呢？因为此柱正好处于车库与住宅轴线重合部位，一侧车库顶板的标高为3. 550，另一侧为楼层住宅阳台板，且在一层板面以上就无此柱了。
是不是感觉似曾相识呢？那我们看04号图纸“附注”，“10.当柱净高Ho与柱截面长边尺寸(b或h)之比Ho/b(h)<=4时，该高度范围内柱箍筋全长加密，间距为100，示意见图二。
在梁错层处，在错层段范围（Hc)内柱箍筋全长加密，箍筋直径不小于10，间距为100，示意见图三。
柱施工图识读PPT课件
14
▪ 1)基础层上、下两端均不布置箍筋 ▪ 箍筋根数=（基础高度h-基础保护层）
/500-1 ▪ 2）基础层上或下一端布置一根箍筋 ▪ 箍筋根数=（基础高度h-基础保护层）
/500 ▪ 3）基础层上、下两端各布置一根箍筋 ▪ 箍筋根数=（基础高度h-基础保护层）
/500+1
15
（2）楼层箍筋根数计算 1）基础相邻层（或一层）柱箍筋根数按图 1.1.6计算。
任务一 柱施工图的识图
施工图包括建筑施工图、结构施工图、设 备施工图（水、电、暖等施工图）。 结构施工图包括基础施工图、柱施工图、梁 施工图、板施工图、楼梯施工图、剪力墙施 工图等。
参见混凝土结构施工图平面整体表示方法03G1011
1
整体 概述
一 请在这里输入您的主要叙述内容
二
请在这里输入您的主要 叙述内容
结构层楼面标高是指将建筑图中的各层地面 和楼面标高值扣除建筑面层及垫层厚度后的标高， 结构层号应与建筑楼层号对应一致。
3
列表注写方式： 在柱平面布置图上，分别在同一编号
的柱中选择一个或几个截面标注几何参数 代号（反映截面对轴线的偏心情况），用 简明的柱表中注写柱号、柱段起止标高、 几何尺寸（含截面对轴线的偏心情况）与 配筋数值，并配以各种柱截面形状及箍筋 类型图。柱表中自柱根部（基础顶面标高） 往上以变截面位置或配筋改变处为界分段 注写，具体注写方法详见《平法规则》。
▪ ③号筋长度=顶层层高-顶层非连接区长度-保护 层+与弯折平行的柱宽-2×保护层
▪ ④号筋长度=顶层层高-顶层非连接区长度-保护 层+12d
▪ ⑤号筋长度=顶层层高-顶层非连接区长度-梁高+ 锚固长度LaE
图文并茂柱平法识图
柱上边缘距离轴 线450mm
柱子为框 架柱编号
为1
轴线定位： 轴线通过柱 子宽度中间
柱下边缘距离轴 线150mm
150
柱子尺寸 b=650mm h=600mm
20
b边中部 钢筋为 5 φ22
h边中部 钢筋为 4 φ 20
150
角部钢筋 为4 φ22
21
箍筋类型为4×4
加密区箍筋为 φ10@100
非加密区箍筋为 φ10@200
37
150
钢筋直径大于一种，分 别注写角筋、b边中部
钢筋、h边中部钢筋
箍筋类型
箍筋配筋
38
改造截面法
• 截面法： 优点：钢筋用截面图表达出来，感性认知好 缺点：需要画多个标准层平面图 同一个平面图上两个类型的柱子距离太近时， 容易发生截面碰撞 适用范围：柱子类型少的结构
15
16
图名表示这张配 筋图表达的是第 6层到第11层柱
子的配筋图
17
特别注意： 只画竖向构件（柱、墙）√
不画水平构件（梁轴、网板）× 定位竖向构件
竖向构件 钢筋混凝土墙
竖向构件 柱
18
KZ1一共9个 其中一个放大
画断面图
KZ3只有1个 放大画断面图
LZ1一共2个 其中一个放大
画断面图
KZ2一共2个 其中一个放大
b边中部纵筋 5φ22
所有纵筋（角 部、b边中部、 hh边边中中部部）纵一筋
共242φφ222
150 450
25
纵筋直径只有1种，全部纵筋注写在集中标注； 钢筋位置在断面图中按照实际布置画出； b边和h边不再用文字标注
26
φ10@100/200
t【建筑圈】工程实例结构图讲解 04墙、柱平面布置图(二)剪力墙-11页精选文档
建筑圈结构图实例讲解转载是一种动力，分享是一种美德前面我们讲了一单元的04号图纸“地下车库基顶～一层板面墙、柱平面布置图”的“附注”以及“剪力墙墙身表”，下面我们就针对本张图的相关内容为大家进行讲解具体的墙、柱识图方法。
一、剪力墙剪力墙(shear wall)又称抗风墙或抗震墙、结构墙。
房屋或构筑物中主要承受风荷载或地震作用引起的水平荷载和竖向荷载（重力）的墙体。
以防止结构剪切破坏。
剪力墙指在框架结构内增设的抵抗水平剪切力的墙体。
因高层建筑所要抵抗的水平剪力主要是地震引起，故剪力墙又称抗震墙。
一般来说，钢筋混凝土墙都是剪力墙。
本工程为框架剪力墙结构。
它是由框架与剪力墙组合而成的结构体系，适用于需要有局部大空间的建筑，这时在局部大空间部分采用框架结构，同时又可用剪力墙来提高建筑物的抗侧能力，从而满足高层建筑的要求。
短肢剪力墙结构是指墙肢的长度为厚度的4-8倍剪力墙结构，常用的有“T”字型、“L”型、“十”字型、“Z”字型、折线型、“一”字型。
相关知识点：框架结构指由柱子、纵向梁、横向梁、楼板等构成的骨架作为承重结构，墙体是围护结构。
框架剪力墙结构指竖向荷载由框架和剪力墙共同承担；水平荷载由框架承受20%~30%，剪力墙承受70%~80%的结构。
剪力墙长度按每建筑平方米50mm的标准设计。
全剪力墙结构是利用建筑物的内墙（或内外墙）作为承重骨架，来承受建筑物竖向荷载和水平荷载的结构。
PS：平时所说的承重墙、非承重墙之类的和剪力墙没有必然关系。
11G101第13页，对剪力墙编号的规定：将剪力墙按剪力墙墙柱、剪力墙身、剪力墙梁三类构件来编号，我们也按这个来进行讲解。
一、剪力墙柱（墙柱）图形的讲解，相信大家还是能够识别出来的。
就以本图的实际墙柱为例为大家讲解。
上面的截图就是D/4轴上的截图。
从上面可以看出虽然跟03G 叫法有点不同了，但是实质还是一样的，都是墙柱。
我们只要根据图纸上的英文字母来区分是约束边缘构件还是构造边缘构件就行了，不需要我们知道为什么叫构造边缘构件而不叫约束边缘构件，名称对于我们施工和造价人员还说不重要。
柱-建筑结构平法施工图识读
结构抗平震法框施架工柱图顶识节读点与构应造用
中柱：KZ4、KZ5 边柱：KZ1、KZ3 角柱：KZ2
山东城市建设职业学院
柱顶节点构造分类
结构平法施工图识读与应用
山东城市建设职业学院
结构平法施工图识读与应用
图集中抗震框架柱顶节点构造
框架柱柱顶 节点构造
边柱、角柱 柱顶钢筋构 造p59
中柱柱顶钢 筋构造p60
一般抗震框架柱 纵筋连接构造
图集p57
山东城市建设职业学院
结构抗平震法框施架工柱图身识钢读筋与构应造用
重点讲焊接连接
图集p57
山东城市建设职业学院
结构平法施工图识读与应用
×
√
山东城市建设职业学院
结构抗平震法框施架工柱图身识钢读筋与构应造用
抗震框架柱 箍筋构造
图集p61
山东城市建设职业学院
结构平法施工图识读与应用
山东城市建设职业学院
结构平法施工图识读与应用
19.470~26.670
柱平法施工图示例（截面注写方式）
山东城市建设职业学院
结构平法施工图识读与应用
• 注写柱高:此项为 选注值。
• 柱编号：由柱类型代号和序号组成
• 截面尺寸：矩形截面注写为bXh ，以D 打头注写圆柱截面直径
• 纵向钢筋：纵筋为同一直径时，均注写 全部纵筋。矩形截面的角筋与中部筋直 径不同时，按“角筋+b边中部筋+h边 中部筋”的形式注写，也可在直接引注 中仅注写角筋，然后在截面配筋图上原 位注写中部筋，采用对称配筋时，可仅 注写一侧中部筋。
KZ1截面钢筋排布图
山东城市建设职业学院
结构平法施工图识读与应用
任务2
绘制施工图p22~23中的 KZ1h边钢筋排布图
柱平法施工图识图
柱平法施工图识图
柱平法施工图识读的相关内容如下：
一、列表注写方式
列表注写方式，系在柱平面布置图上（一般只需采用适当比例绘制一张柱平面布置图，包括框架柱、框支柱、梁上柱和剪力墙上柱），分别在同一编号的柱中选择一个（有时需要选择几个）截面标注几何参数代号；在柱表中注写柱编号、柱段起止标高、几何尺寸（含柱截面对轴线的偏心情况）与配筋的具体数值，并通过配以各种柱截面形状及其箍筋类型图的方式来表达柱平法施工图。
如图1-3-1 所示。
柱平法施工图列表注写配筋图的识读，详见表1-3-1。
图1-3-1 柱平法施工图列表注写示例（单位：mm）
表1-3-1 柱平法施工图列表注写配筋图的识读
二、截面注写方式
柱平法施工图截面注写方式的识读，详见图1-3-2。
图1-3-2 柱平法施工图截面注写式的识读。
柱平法施工图
b
h
角部纵筋
柱纵筋
(4)
b
h
b边中部纵筋
b
h
h边中部纵筋
*
当柱纵筋，即角筋，b边中部筋，h边中部筋直径相同，各边根数也相同时（包括矩形柱、圆柱和芯柱），将纵筋注写在“全部纵筋”一栏中； 除此之外，柱纵筋分角筋、截面 b 边中部筋和 h 边中部筋三项分别注写（对于采用对称配筋的矩形截面柱，可仅注写一侧中部筋，对称边省略不注）。
柱箍筋加密区的箍筋的 最小直径和最大间距
抗震框架柱箍筋加密区高度
识图练习
1．本房屋为_______结构，房屋共______屋，层高依次为___________。 2．水平方向的轴线的定位轴线有________根，附加轴线有________根。 竖直方向的轴线的定位轴线有________根，附加轴线有________根。 3．－1.000～7.570柱平法施工图表示____层柱的配筋图。 4．一层柱有_________________ 共___种类型.
6．KZ3有14根，截面 尺寸为500mm×500mm，设置在定位轴线E、F处，角柱横向轴线距柱边缘120mm、380mm，竖向轴线距柱边缘120mm、430mm；其他柱横向轴线距柱边缘250mm，竖向轴线距柱边缘120mm、430mm； 角筋采用______，b边一侧中部筋采用_______， h边一侧中部筋采用_________; 箍筋采用φ10@100/200，类型为横向5肢箍纵向5肢箍。
柱平法识图课件
柱的箍筋—抗震柱
1.抗震KZ、QZ、 LZ箍筋加密区的 范围
柱平法识图
柱的箍筋—抗震柱
2.抗震KZ箍筋加密区高度选择表 柱平法识图
柱的箍筋—非抗震柱
非抗震框 架柱箍筋 构造
柱平法识图
芯柱的配筋构造
芯柱的配筋构造
注：纵筋的连接及锚固同框架柱
柱平法识图
矩形箍筋的复合方式
柱平法识图
矩形箍筋的复合方式
柱平法识图
9
柱平法标注——列表注写方式
柱编号 柱段起止标高 截面尺寸（含柱截面对轴线的偏心情况） 纵筋 箍筋（箍筋类型、配筋值）
柱平法识图
10
柱平法标注——截面注写方式
截面注写方式——在分标准层绘制的柱平面布置 图的柱截面上，分别在同一编号的柱中选择一个 截面，以直接注写截面尺寸和配筋的具体数值的 方式来表达柱平法施工图。
注写各段柱的起止标高，自柱根部往上以变截面位置或截面未 变但配筋改变处为界分段注写。
1.框架柱和框支柱的根部标高系指基础顶面标高； 2.芯柱的根部标高系指根据结构实际需要而定的起始位置标 高； 3.梁上柱的根部标高系指梁顶面标高； 4.剪力墙上柱的根部标高分两种：
当柱纵筋锚固在墙顶部时，其根部标高为墙顶面标高； 当柱与剪力墙重叠一层时，其根部标高为墙顶面往下一层的 结构层楼面标高。
柱平法识图
柱的纵向钢筋—抗震柱
柱平法识图
柱的纵向钢筋—抗震柱
柱平法识图
柱的纵向钢筋—抗震柱
2.抗震边柱和角柱的纵向钢筋构造
柱平法识图
柱的纵向钢筋—抗震柱
柱平法识图
柱的纵向钢筋—抗震柱
柱平法识图
柱的纵向钢筋—抗震柱
3.抗震KZ中柱顶的纵向钢筋构造
3.4柱、梁结构施工图
代号 KL WKL KZL L XL JZL
序号 XX XX XX XX XX XX
跨数及是否带 有悬挑
(XX),(XXA)或 （XXB）
(XX),(XXA)或 （XXB）
(XX),(XXA)或 （XXB）
(XX),(XXA)或 （XXB）
(XX),(XXA)或 （XXB）
(XX),(XXA)或 （XXB）
12
13
14
15
16
2、截面注写
• 截面注写方式在分标准层绘制的柱平面布置图的柱截面上，分 别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配 筋具体数值的方式来表达柱平法施工图。
• 1、柱编号：由柱类型代号和序号组成，同列表注写。 • 2、柱高：此项为选注值。当需要注写时，可以注写为该段柱
23
2)截面尺寸
等截面梁:b×h； 加腋梁： b×h， Yc1×c2; 悬挑梁： b×h1/h2
3)箍筋
24
例： Ф10@100/200(4) Ф8@100(4)/150(2)
25
例：13Ф10@150/200(4) 18Ф12@150（4）/200(2)
26
4）上部通长筋或架立筋 通长筋+（架立筋）例：2Ф22+（4Ф12） 上部纵筋 ；下部纵筋例：3 Ф22；3 Ф20
11
(5)箍筋的注写
• 箍筋类型号：表示两个内容（一是箍筋类型编号；二是箍筋的 肢数，注写在括号内，前一个数字代表b方向的肢数，后一个 数字代表h方向的肢数）
• 箍筋：需要注写箍筋的级别、直径、加密区的间距和非加密区 的间距。
• Ф10@100/250表示箍筋为HPB300级钢筋，直径为10，加 密区间距为100，非加密区间距为250.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大家好，前面讲了剪力墙的相关知识点，下面我们本节主题：框架柱。
在开始前来熟悉下框架柱的相关知识。
框架柱就是在框架结构中承受梁和板传来的荷载，并将荷载传给基础，是主要的竖向支撑结构。
说到框架柱就要说到框支柱，两个名字相近，但却有不同的用途，那么们的区别是什么呢？
1、框支梁与框支柱用于转换层，如下部为框架结构，上部为剪力墙结构，支撑上部结构的梁柱为KZZ和KZL。
框支柱与框架柱的区别也就是所用部位不同，然后结构设计时所考虑的也就不尽相同了。
2、框支柱是框架梁上的柱，用于转换层。
框支柱与框架柱的区别在于框架柱与基础相连，框支柱与框架梁相连。
3、框支柱以下的柱都是框架柱，而不与剪力墙相连的梁则为框架梁。
同样，先来看看11G101第8页
大家可以在下来翻看图集8——12页有关柱的内容。
回到本张图纸，下图中我们可以看到KZ在本图中的3种形式：方形、L形、T形。
下面我们就围绕上图的3根柱为大家一一讲解。
首先从1号柱“KZ12a”开始。
1号柱截面尺寸为500*500，柱中心与E轴/1-1轴交点重合，下面我们再到05号图纸找到“KZ12a”位置。
通过上面2图，我们看到1号柱“KZ12a”标高分为两段“基顶~3.550”和“3.550~一层板面”
截面尺寸为500*500
角筋4B18
b边一侧中部钢筋为2B18
h边一侧中部钢筋为2B18
箍筋类型为4*4
“基顶~3.550”段箍筋为A8@100/200
“3.550~一层板面”段箍筋为A10@100
为什么柱箍筋会分为两截，分别配置不同的钢筋和间距呢？因为此柱正好处于车库与住宅轴线重合部位，一侧车库顶板的标高为3. 550，另一侧为楼层住宅阳台板，且在一层板面以上就无此柱了。
是不是感觉似曾相识呢？那我们看04号图纸“附注”，“10.当柱净高Ho与柱截面长边尺寸(b或h)之比Ho/b(h)<=4时，该高度范围内柱箍筋全长加密，间距为100，示意见图二。
在梁错层处，在错层段范围（Hc)内柱箍筋全长加密，箍筋直径不小于10，间距为100，示意见图三。
”
是不是很明确了。
2号柱KZ16，是一个T字形的柱，一样先在详图中找到该柱详图，如下
此种柱的识图方法和1号柱的方法一样。
3号柱KZ17，是一个L字形的柱，一样先在详图中找到该柱详图，如下
下面我们分别来看一下，这1、2、3号柱的三维图形
下面再来看看1、2、3号柱的基础插筋三维图
今天这节就到这里。
