泵在一定流量和扬程下,原动机单位时间内给予泵轴的功称为轴功率。

轴功率是多用在泵上的一个专业术语,即轴将动力(电机功率)传给功部件(叶轮)的功率。

功率值小于电机额定功率。

实质上轴功率跟联轴器有很大的关系,电机通过联轴器连接泵头叶轮,当电机转动时,带动联轴器,联轴器双和泵头内的叶轮连接,进而带动叶轮旋转。

因为有联轴器这个部件,那么电机功率就不能完全转化为叶轮转动的实际效率,所以轴功率小于电机功率(额定功率)。

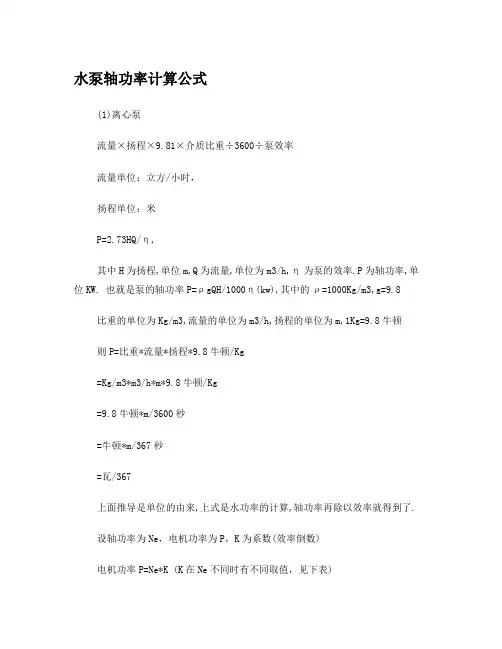

轴功率的计算公式:
(1)离心泵
流量×扬程×9.81×介质比重÷3600÷泵效率
流量单位:立方/小时,
扬程单位:米
P=2.73HQ/η,
其中H为扬程,单位m,Q为流量,单位为m3/h,η为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=ρgQH/1000η(kw),其中的ρ
=1000Kg/m3,g=9.8
比重的单位为Kg/m3,流量的单位为m3/h,扬程的单位为m,1Kg=9.8牛顿
则P=比重*流量*扬程*9.8牛顿/Kg
=Kg/m3*m3/h*m*9.8牛顿/Kg
=9.8牛顿*m/3600秒
=牛顿*m/367秒
=瓦/367
上面推导是单位的由来,上式是水功率的计算,轴功率再除以效率就得到了.
设轴功率为Ne,电机功率为P,K为系数(效率倒数)
电机功率P=Ne*K (K在Ne不同时有不同取值,见下表)
Ne≤22 K=1.25
22<Ne≤55 K=1.15
55<Ne K=1.00
(2)渣浆泵轴功率计算公式
流量Q M3/H
扬程H 米H2O
效率n %
渣浆密度A KG/M3
轴功率N KW
N=H*Q*A*g/(n*3600)
电机功率还要考虑传动效率和安全系数。

一般直联取1,皮带取0.96,安全系数1.2
(3)泵的效率及其计算公式
指泵的有效功率和轴功率之比。

η=Pe/P
泵的功率通常指输入功率,即原动机传到泵轴上的功率,故又称轴功率,用P表示。

有效功率即:泵的扬程和质量流量及重力加速度的乘积。

Pe=ρg QH (W) 或Pe=γQH/1000 (KW)
ρ:泵输送液体的密度(kg/m3)
γ:泵输送液体的重度γ=ρg (N/ m3)
g:重力加速度(m/s)
质量流量 Qm=ρQ (t/h 或 kg/s)
轴功率=(风量*风压)/3600*风机的内效率*1000*机械传递效率。

风机内效率=0.7-0.8;机械传递效率:D式=0.98;C式=0.92。

如果是V带传动的话可以降低风机主轴的转速,以此来减小电机的功率。

在进气条件不变的情况下,转速与轴功率的关系、流量与轴功率的关系、压力与轴功率的关系公式如下:
n0/n1=3√P0/P1;Q0/Q1=3√P0/P1;√p0/p1=3√P0/P1。

n0-已知转速;P0-已知功率;Q0-已知流量;p0-已知压力;√-根号。

泵在一定流量和扬程下,原动机单位时间内给予泵轴的功称为轴功率。

轴功率是多用在泵上的一个专业术语,即轴将动力(电机功率)传给功部件(叶轮)的功率。

功率值小于电机额定功率。

实质上轴功率跟联轴器有很大的关系,电机通过联轴器连接泵头叶轮,当电机转动时,带动联轴器,联轴器双和泵头内的叶轮连接,进而带动叶轮旋转。

因为有联轴器这个部件,那么电机功率就不能完全转化为叶轮转动的实际效率,所以轴功率小于电机功率(额定功率)。

轴功率的计算公式:
(1)离心泵
流量×扬程×9.81×介质比重÷3600÷泵效率
流量单位:立方/小时,
扬程单位:米
P=2.73HQ/η,
其中H为扬程,单位m,Q为流量,单位为m3/h,η为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=ρgQH/1000η(kw),其中的ρ
=1000Kg/m3,g=9.8
比重的单位为Kg/m3,流量的单位为m3/h,扬程的单位为m,1Kg=9.8牛顿
则P=比重*流量*扬程*9.8牛顿/Kg
=Kg/m3*m3/h*m*9.8牛顿/Kg
=9.8牛顿*m/3600秒
=牛顿*m/367秒
=瓦/367
上面推导是单位的由来,上式是水功率的计算,轴功率再除以效率就得到了.
设轴功率为Ne,电机功率为P,K为系数(效率倒数)
电机功率P=Ne*K (K在Ne不同时有不同取值,见下表)
Ne≤22 K=1.25
22<Ne≤55 K=1.15
55<Ne K=1.00
(2)渣浆泵轴功率计算公式
流量Q M3/H
扬程H 米H2O
效率n %
渣浆密度A KG/M3
轴功率N KW
N=H*Q*A*g/(n*3600)
电机功率还要考虑传动效率和安全系数。

一般直联取1,皮带取0.96,安全系数1.2
(3)泵的效率及其计算公式
指泵的有效功率和轴功率之比。

η=Pe/P
泵的功率通常指输入功率,即原动机传到泵轴上的功率,故又称轴功率,用P表示。

有效功率即:泵的扬程和质量流量及重力加速度的乘积。

Pe=ρg QH (W) 或Pe=γQH/1000 (KW)
ρ:泵输送液体的密度(kg/m3)
γ:泵输送液体的重度γ=ρg (N/ m3)
g:重力加速度(m/s)
质量流量 Qm=ρQ (t/h 或 kg/s)
轴功率=(风量*风压)/3600*风机的内效率*1000*机械传递效率。

风机内效率=0.7-0.8;机械传递效率:D式=0.98;C式=0.92。

如果是V带传动的话可以降低风机主轴的转速,以此来减小电机的功率。

在进气条件不变的情况下,转速与轴功率的关系、流量与轴功率的关系、压力与轴功率的关系公式如下:
n0/n1=3√P0/P1;Q0/Q1=3√P0/P1;√p0/p1=3√P0/P1。

n0-已知转速;P0-已知功率;Q0-已知流量;p0-已知压力;√-根号。
