华科大辜承林主编《电机学》课后习题答案
电机学第四版华中科技大学出版社课后答案
电机学第四版华中科技大学出版社课后答案第一章1.1 电机和变压器的磁路主要采用硅钢片制成。
硅钢片具有良好的导磁性能，其磁导率极高（可达到真空磁导率的数百乃至数千倍），能减小电机和变压器的体积。
同时由于硅钢片加入了半导体硅，增加了材料的电阻率，从而能有效降低材料在交变磁场作用下产生的磁滞损耗和涡流损耗。
1.2 铁磁材料在交变磁场的作用下，磁畴之间相互摩擦产生的能量损耗称为磁滞损耗。
当交变磁通穿过铁磁材料时，将在其中感应电动势和产生涡流,涡流产生的焦耳损耗称为涡流损耗。
磁滞损耗和涡流损耗合在一起称为铁耗。
在铁磁材料重量一定的情况下,铁耗P Fe的大小与磁场交变的频率f和最大磁通密度B m之间的关系为P Fe C ∝fβB2m 式中, β为频率指数，与材料性质有关,其值在1.2~1.6之间。
因此，铁耗与最大磁通密度的平方、磁通交变频率f的β次方成正比。
1.3 变压器电动势是线圈与磁场相对静止，单由磁通随时间变化而在线圈中产生的感应电动势，与变压器工作时的情况一样，并由此而得名。
运动电动势是磁场恒定时，单由线圈(或导体)与磁场之间的相对运动所产生。
变压器电动势的大小与线圈匝数及与线圈交链的做通随时间的变化率成正比;运动电动势的大小与导体长度、导体与磁场间相对运动的速度以及磁通密度成正比。
1.4 当铁磁材料中的磁通密度B达到定的程度后.B的增加随着外加场H的增加而逐渐变慢，磁导率减小，这种现象称为磁饱和现象。
1.5 磁通、磁动势、磁阻分别和电路中的电流、电动势和电阻对应,磁路的基本定律分别和电路中的基本定律对应。
磁路的基本定律有磁路欧姆定律中Φ=F/R m=Λm F,磁路基尔霍夫第一定律中ΣΦ=0,磁路基尔霍夫第二定律ΣF= ΣHl= ΣΦR m。
当铁芯磁路上有几个磁动势同时作用时，磁路计算一般不能用叠加原理。
因为铁芯磁路存在饱和现象。
饱和时，磁阻不是一个常数,因此不能用叠加原理。
若铁芯中的磁通密度很小，没有饱和，则可以用叠加原理。
《电机学》(华中科大出版社,辜承林,第二版)课后答案
第二章 直流电机 2．1 为什么直流发电机能发出直流电流？如果没有换向器，电机能不能发出直流电流？换向器与电刷共同把电枢导体中的交流电流，“换向”成直流电，如果没有换向器，电机不能发出直流电。
2．2 试判断下列情况下，电刷两端电压性质 （1）磁极固定，电刷与电枢同时旋转； （2）电枢固定，电刷与磁极同时旋转。
(1)交流 ∵电刷与电枢间相对静止，∴电刷两端的电压性质与电枢的相同。
（2）直流 电刷与磁极相对静止，∴电刷总是引出某一极性下的电枢电压，而电枢不动，磁场方向不变 ∴是直流。
2．3 在直流发电机中，为了把交流电动势转变成直流电压而采用了换向器装置；但在直流电动机中，加在电刷两端的电压已是直流电压，那么换向器有什么呢？ 直流电动机中，换向法把电刷两端的直流电压转换为电枢内的交流电，以使电枢无论旋转到N 极下，还是S 极下，都能产生同一方向的电磁转矩 2．4 直流电机结构的主要部件有哪几个？它们是用什么材料制成的，为什么？这些部件的功能是什么？有7个 主磁极 换向极， 机座 电刷 电枢铁心，电枢绕组，换向器 见备课笔记2．5 从原理上看，直流电机电枢绕组可以只有一个线圈做成，单实际的直流电机用很多线圈串联组成，为什么？是不是线圈愈多愈好？一个线圈产生的直流脉动太大，且感应电势或电磁力太小，线圈愈多，脉动愈小，但线圈也不能太多，因为电枢铁心表面不能开太多的槽，∴线圈太多，无处嵌放。
2．6 何谓主磁通？何谓漏磁通？漏磁通的大小与哪些因素有关？主磁通： 从主极铁心经气隙，电枢，再经过相邻主极下的气隙和主极铁心，最后经定子绕组磁轭闭合，同时交链励磁绕组和电枢绕组，在电枢中感应电动势，实现机电能量转换。
漏磁通： 有一小部分不穿过气隙进入电枢，而是经主极间的空气隙钉子磁轭闭合，不参与机电能量转换，δΦ与饱和系数有关。
2．7 什么是直流电机的磁化曲线？为什么电机的额定工作点一般设计在磁化曲线开始弯曲的所谓“膝点”附近？磁化曲线：00()f F Φ= 0Φ-主磁通，0F 励磁磁动势设计在低于“膝点”，则没有充分利用铁磁材料，即 同样的磁势产生较小的磁通0Φ，如交于“膝点”，则磁路饱和，浪费磁势，即使有较大的0F ，若磁通0Φ基本不变了，而我的需要是0Φ（根据E 和m T 公式）选在膝点附近好处：①材料利用较充分②可调性好③稳定性较好。
(完整版)《电机学》课后习题答案
《电机学》课后习题答案华中科技大学辜承林主编第1章 导论1.1 电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？ 解：磁路：硅钢片。
特点：导磁率高。
电路：紫铜线。
特点：导电性能好，电阻损耗小. 电机：热轧硅钢片， 永磁材料 铁氧体 稀土钴 钕铁硼 变压器：冷轧硅钢片。
1.2 磁滞损耗和涡流损耗是什么原因引起的？它们的大小与哪些因素有关？解：磁滞损耗：铁磁材料在交变磁场作用下反复磁化，磁畴会不停转动，相互间产生摩擦，消耗能量，产生功率损耗。
与磁场交变频率f ，磁通密度B ，材料，体积，厚度有关。
涡流损耗：由电磁感应定律，硅钢片中有围绕磁通呈涡旋状的感应电动势和电流产生叫涡流，涡流在其流通路径上的等效电阻中产生的损耗叫涡流损耗。
与磁场交变频率f ，磁通密度，材料，体积，厚度有关。
1.3 变压器电动势、运动电动势产生的原因有什么不同？其大小与哪些因素有关？ 解：变压器电势：磁通随时间变化而在线圈中产生的感应电动势 4.44m EfN φ=。
运动电势：线圈与磁场间的相对运动而产生的e T 与磁密B ，运动速度v ，导体长度l ，匝数N 有关。
1.6自感系数的大小与哪些因素有关？有两个匝数相等的线圈，一个绕在闭合铁心上，一个绕在木质材料上，哪一个自感系数大？哪一个自感系数是常数？哪一个自感系数是变数，随什么原因变化？ 解：自感电势：由于电流本身随时间变化而在线圈内感应的电势叫自感电势。
d L e d t Lψ=-对空心线圈：L Li ψ= 所以die L L dt=-自感：2LL N N m m iiiLNi N φψ===∧=∧ Am l μ∧=所以，L 的大小与匝数平方、磁导率µ、磁路截面积A 、磁路平均长度l 有关。
闭合铁心µ>>µ0，所以闭合铁心的自感系数远大于木质材料。
因为µ0是常数，所以木质材料的自感系数是常数，铁心材料的自感系数是随磁通密度而变化。

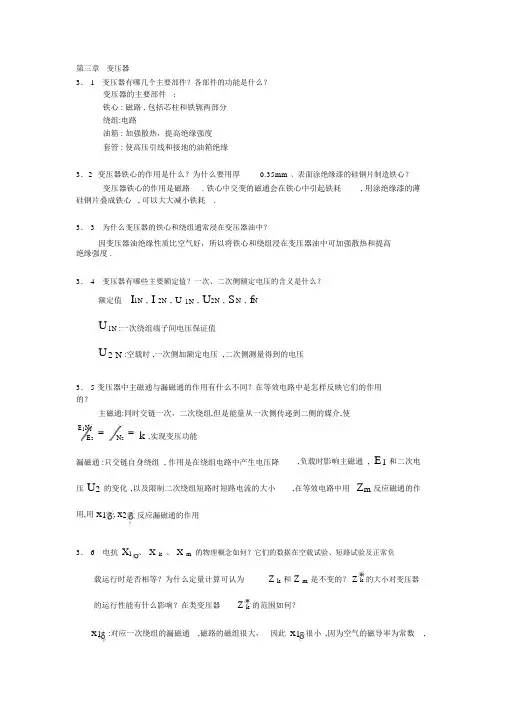

《电机学》华中科技大学出版社课后答案
第三章变压器3． 1变压器有哪几个主要部件？各部件的功能是什么？变压器的主要部件:铁心 : 磁路 , 包括芯柱和铁轭两部分绕组:电路油箱 : 加强散热，提高绝缘强度套管 : 使高压引线和接地的油箱绝缘3．2变压器铁心的作用是什么？为什么要用厚0.35mm 、表面涂绝缘漆的硅钢片制造铁心？变压器铁心的作用是磁路. 铁心中交变的磁通会在铁心中引起铁耗, 用涂绝缘漆的薄硅钢片叠成铁心, 可以大大减小铁耗.3． 3为什么变压器的铁心和绕组通常浸在变压器油中？因变压器油绝缘性质比空气好，所以将铁心和绕组浸在变压器油中可加强散热和提高绝缘强度 .3． 4变压器有哪些主要额定值？一次、二次侧额定电压的含义是什么？额定值I1N, I 2N,U1N, U2N, S N, f NU U 1N :一次绕组端子间电压保证值2 N :空载时 ,一次侧加额定电压,二次侧测量得到的电压3． 5 变压器中主磁通与漏磁通的作用有什么不同？在等效电路中是怎样反映它们的作用的？主磁通:同时交链一次，二次绕组,但是能量从一次侧传递到二侧的媒介,使E1N1k ,实现变压功能E2N2漏磁通 :只交链自身绕组 , 作用是在绕组电路中产生电压降,负载时影响主磁通 ,E1和二次电压 U2的变化,以及限制二次绕组短路时短路电流的大小,在等效电路中用Z m反应磁通的作用,用x1, x2反应漏磁通的作用3． 6电抗X1、X k、X m的物理概念如何？它们的数据在空载试验、短路试验及正常负载运行时是否相等？为什么定量计算可认为Z k和 Z m是不变的？Z k的大小对变压器的运行性能有什么影响？在类变压器Z k的范围如何？x1:对应一次绕组的漏磁通,磁路的磁组很大，因此x1很小,因为空气的磁导率为常数,∴ x1为常数x k x1x2叫短路电抗x m:对应于主磁通,主磁通所走的磁路是闭合铁心,其磁阻很小 ,而电抗与磁阻成反比,因此x m很大.另外,铁心的磁导率不是常数,它随磁通密度的增加而变小，磁阻与磁导率成反比,所以励磁电抗和铁心磁导率成正比由于短路时电压低,主磁通小，而负载试验时加额定电压，主磁通大，所以短路试验时x m比空载试验时的 x m大.正常负载运行时加额定电压，所以主磁通和空载试验时基本相同,即负载运行时的励磁电抗与空载试验时基本相等，x1, x k在空载试验 ,断路试验和负载运行时 ,数值相等 ,ZK U K叫短路阻抗Z K R K j X K( 1R2R)( j1 x是常数∴不变 (R1,R2随温I K2x)度变化 )Z m E1 4.44 fN1 m 2 fN21(见背面 ) I02I 0N1R m3．7为了得到正弦感应电动势，当铁心不饱和与饱和时，空载电流应各呈何种波形？为什么？铁心不饱和时,空载电流与成正比,如感应电势成正弦,则也为正弦变化，∴i0也为正弦铁心饱和时 : i为尖顶波,见P图 3.801233． 8试说明磁动势平衡的概念极其在分析变压器中的作用？一次电流 I产生的磁动势 F和二次电流 I2产生的磁动势F共同作用在磁路上，等于磁通112乘磁组 ,即F1F2m R m其中是考虑铁心的磁滞和涡流损耗时磁动势超前磁通的一个小角度,实际铁心的R m很小，而 R m0,则F1F20,即F1F2这就叫磁动势平衡,即一二次磁动势相量的大小相等，方向相反，二次电流增大时,一次电流随之增大 .当仅考虑数量关系时 ,有N1I1N2I 2即kI1I2或I1I2∴利用磁动势平衡的概念来定性分析变压器运行时,可立即得出结论,一 ,二次电流之比和他们的匝数成反比 .3．9为什么变压器的空载损耗可以近似地看成是铁耗，短路损耗可以近似地看成是铜耗？负载时变压器真正的铁耗和铜耗与空载损耗和短路损耗有无差别，为什么？P02P Fe空载时I0很小，∴解：P Fe∵空载损耗 P0 mI 0 R1 mI02R1可忽略∴P0P FeP k P c u∵ P k Pcu P Fe∵短路试验时外施电压U k很小,∴很小 ,I 0很小∴铁耗很小 ,可忽略铁耗 ,P k Pcu负载时 P Fe：与空载时无差别，这是因为当f不变时， P Fe B22E2U 2负载与空载时一次绕组侧施加的电压基本不变，∴P Fe基本不变，则不变损耗，严格说，空载时，漏抗压降大∴磁密略低，铁耗略少些P cu：如果是同一电流，则无差别。

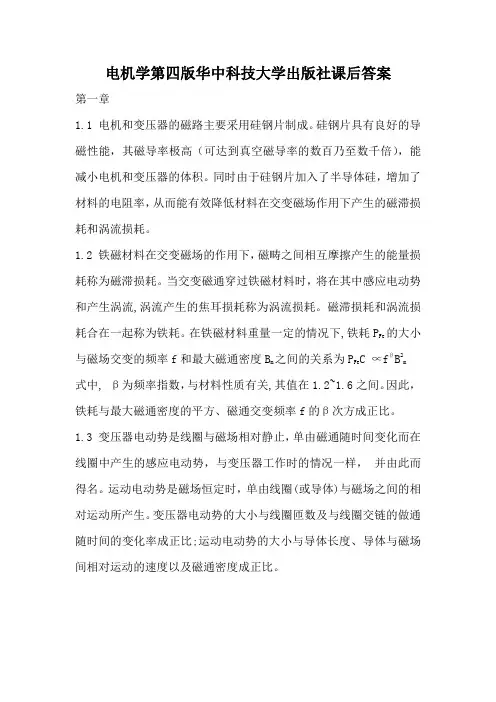

电机学第四版华中科技大学出版社课后答案Word版
电机学第四版华中科技大学出版社课后答案第一章1.1 电机和变压器的磁路主要采用硅钢片制成。
硅钢片具有良好的导磁性能，其磁导率极高（可达到真空磁导率的数百乃至数千倍），能减小电机和变压器的体积。
同时由于硅钢片加入了半导体硅，增加了材料的电阻率，从而能有效降低材料在交变磁场作用下产生的磁滞损耗和涡流损耗。
1.2 铁磁材料在交变磁场的作用下，磁畴之间相互摩擦产生的能量损耗称为磁滞损耗。
当交变磁通穿过铁磁材料时，将在其中感应电动势和产生涡流,涡流产生的焦耳损耗称为涡流损耗。
磁滞损耗和涡流损耗合在一起称为铁耗。
在铁磁材料重量一定的情况下,铁耗P Fe的大小与磁场交变的频率f和最大磁通密度B m之间的关系为P Fe C ∝fβB2m式中, β为频率指数，与材料性质有关,其值在1.2~1.6之间。
因此，铁耗与最大磁通密度的平方、磁通交变频率f的β次方成正比。
1.3 变压器电动势是线圈与磁场相对静止，单由磁通随时间变化而在线圈中产生的感应电动势，与变压器工作时的情况一样，并由此而得名。
运动电动势是磁场恒定时，单由线圈(或导体)与磁场之间的相对运动所产生。
变压器电动势的大小与线圈匝数及与线圈交链的做通随时间的变化率成正比;运动电动势的大小与导体长度、导体与磁场间相对运动的速度以及磁通密度成正比。
1.4 当铁磁材料中的磁通密度B达到定的程度后.B的增加随着外加场H的增加而逐渐变慢，磁导率减小，这种现象称为磁饱和现象。
1.5 磁通、磁动势、磁阻分别和电路中的电流、电动势和电阻对应,磁路的基本定律分别和电路中的基本定律对应。
磁路的基本定律有磁路欧姆定律中Φ=F/R m=Λm F,磁路基尔霍夫第一定律中ΣΦ=0,磁路基尔霍夫第二定律ΣF= ΣHl= ΣΦR m。
当铁芯磁路上有几个磁动势同时作用时，磁路计算一般不能用叠加原理。
因为铁芯磁路存在饱和现象。
饱和时，磁阻不是一个常数,因此不能用叠加原理。
若铁芯中的磁通密度很小，没有饱和，则可以用叠加原理。
电机学课后习题答案
电机学课后习题答案问题1：简述直流电机的工作原理。
答案：直流电机的工作原理基于电磁感应定律和洛伦兹力定律。
当直流电通过电机的定子线圈时，会在定子中产生磁场。
这个磁场与转子中的电流相互作用，产生力矩，使转子旋转。
转子的旋转方向取决于电流的方向以及磁场的方向。
问题2：解释同步电机和异步电机的区别。
答案：同步电机和异步电机的主要区别在于它们的转速与电网频率的关系。
同步电机的转速严格与电网频率同步，即转速等于电网频率乘以极对数。
而异步电机的转速则略低于同步转速，存在滑差，这是因为异步电机的转子电流是感应产生的，而不是直接供电。
问题3：三相异步电机的启动方式有哪些？答案：三相异步电机的启动方式主要有以下几种：1. 直接启动：将电机直接接入电网，适用于小型电机。
2. 星-三角形启动：在启动时将电机接成星形，以降低启动电流，启动后再切换为三角形连接。
3. 自耦变压器启动：使用自耦变压器降低启动时的电压，从而减小启动电流。
4. 软启动器启动：通过电子控制技术逐渐增加电机的启动电压和电流，实现平滑启动。
问题4：解释变压器的工作原理。
答案：变压器的工作原理基于电磁感应。
它由两个或多个线圈组成，这些线圈围绕同一个铁芯。
当交流电通过初级线圈时，会在铁芯中产生变化的磁通量，这个变化的磁通量会在次级线圈中感应出电动势。
变压器的输出电压与输入电压之比等于次级线圈与初级线圈的匝数比。
问题5：电机的效率如何计算？答案：电机的效率是输出功率与输入功率之比，通常用百分比表示。
计算公式为：\[ \text{效率} = \left( \frac{\text{输出功率}}{\text{输入功率}} \right) \times 100\% \]输出功率是指电机轴上的实际输出功率，而输入功率是电机消耗的电能功率。
结束语：电机学的学习不仅需要理解理论知识，还需要通过课后习题来加深对知识点的掌握。
希望上述答案能够帮助你更好地理解电机学的基本概念和原理。
电机学课后 思考题 习题 答案
1.2 变压器一次绕组若接在直流电源上，二次侧会有稳定的直流电压吗，为什么? 答：若一次绕组接直流电源，则铁心中将产生恒定的直流磁通，绕组中不会产生感应电动势，所以 二次侧不会有稳定的直流电压。 1.3 变压器铁心的作用是什么?为什么要用 0.35mm 厚、表面涂有绝缘漆的硅钢片叠成? 答：变压器铁心的主要作用是形成主磁路，同时也是绕组的机械骨架。采用导磁性能好硅钢片材料 是为了提高磁路的导磁性能和减小铁心中的磁滞损耗，而用薄的（0.35mm 厚）表面绝缘的硅钢片叠成 是为了减小铁心中的涡流损耗（涡流损耗与硅钢片厚度成正比）。 1.4 变压器有哪些主要部件，其功能是什么? 答：变压器的主要部件是器身，即铁心和绕组。铁心构成变压器的主磁路，也是绕组的机械骨架； 绕组构成变压器的电路，用来输入和输出电能。除了器身外，变压器还有一些附属器件，如绝缘套管、 变压器油、油箱及各种保护装置等。 1.5 变压器二次额定电压是怎样定义的? 答：变压器一次绕组加额定电压，二次绕组空载时的端电压定义为变压器二次额定电压。 1.6 双绕组变压器一、二次侧的额定容量为什么按相等进行设计? 答：变压器传递电能时，内部损耗很小，其效率很高（达 95%以上），二次绕组容量几乎接近一次 绕组容量，所以双绕组变压器的一次、二次额定容量按相等设计。 1.7 变压器油的作用是什么？ 答：变压器油既是绝缘介质，又是冷却介质，起绝缘和冷却作用。
1.1 变压器是怎样实现变压的?为什么能够改变电压，而不能改变频率? 答：变压器是根据电磁感应原理实现变压的。变压器的原、副绕组交链同一个主磁通，根据电磁感
应定律 e N d 可知，原、副绕组的感应电动势（即电压）与匝数成正比，所以当原、副绕组匝数 dt
(整理)电机学 课后习题答案(第2篇)
第二篇 交流电机的共同理论第6章▲6-1 时间和空间电角度是怎样定义的？机械角度与电角度有什么关系？▲6-2 整数槽双层绕组和单层绕组的最大并联支路数与极对数有何关？ 6-3 为什么单层绕组采用短距线圈不能削弱电动势和磁动势中的高次谐波？▲6-4 何谓相带？在三相电机中为什么常用60°相带绕组，而不用120°相带绕组？▲6-5 试说明谐波电动势产生的原因及其削弱方法。
▲6-6 试述分布系数和短距系数的意义。
若采用长距线圈，其短距系数是否会大于1。
6-7 齿谐波电动势是由于什么原因引起的？在中、小型感应电机和小型凸极同步电机中，常用转子斜槽来削弱齿谐波电动势，斜多少合适？∨6-8 已知Z=24，2p=4，a=1，试绘制三相单层绕组展开图。
解：2)34/(242/=⨯==pm Z q ，取单层链示，绕组展开图如下：∨6-9 有一双层绕组，Z=24，2p=4，a=2，τ651=y 。
试绘出：（1）绕组的槽电动势星形图并分相；（2）画出其叠绕组A 相展开图。
解：（1）槽电动势星形图如右： 2)34/(242/=⨯==pm Z q542465651=⨯==τy（2）画出其叠绕组A 相展开图如下 ：6-10 一台两极汽轮发电机，频率为50H Z ，定子槽数为54槽，每槽内有两根有效导体，a=1，y 1=22，Y 接法，空载线电压为U 0=6300V 。
试求基波磁通量Φ1。
∨6-11 一台三相同步发电机，f=50H Z ，n N =1500r/min ，定子采用双层短距分布绕组：q=3，τ981=y ，每相串联匝数N=108，Y 接法，每极磁通量Φ1=1.015×10-2Wb ，Φ3=0.66×10-3Wb ，Φ5=0.24×10-3Wb ，Φ7=1.015×10-4Wb ，试求：(1)电机的极对数；（2）定子槽数；（3）绕组系数k N 1、k N 3、k N 5、k N 7；（4）相电动势E φ1、E φ3、E φ5、E φ7及合成相电动势E φ和线电动势E l 。
《电机学》课后习题答案(3-7单元)
第三章 变压器3．1 变压器有哪几个主要部件？各部件的功能是什么？ 变压器的主要部件:铁心:磁路,包括芯柱和铁轭两部分 绕组:电路油箱:加强散热，提高绝缘强度 套管:使高压引线和接地的油箱绝缘 3．2 变压器铁心的作用是什么？为什么要用厚0.35mm 、表面涂绝缘漆的硅钢片制造铁心？ 变压器铁心的作用是磁路.铁心中交变的磁通会在铁心中引起铁耗,用涂绝缘漆的薄硅钢片叠成铁心,可以大大减小铁耗.3．3 为什么变压器的铁心和绕组通常浸在变压器油中？因变压器油绝缘性质比空气好，所以将铁心和绕组浸在变压器油中可加强散热和提高绝缘强度.3．4 变压器有哪些主要额定值？一次、二次侧额定电压的含义是什么？ 额定值 1N I ,2N I ,1N U ,2N U ,N S ,N f1N U :一次绕组端子间电压保证值2N U :空载时,一次侧加额定电压,二次侧测量得到的电压3．5 变压器中主磁通与漏磁通的作用有什么不同？在等效电路中是怎样反映它们的作用的？主磁通:同时交链一次，二次绕组,但是能量从一次侧传递到二侧的媒介,使1122E N E N k ==,实现变压功能漏磁通:只交链自身绕组,作用是在绕组电路中产生电压降,负载时影响主磁通,1E 和二次电压2U 的变化,以及限制二次绕组短路时短路电流的大小,在等效电路中用m Z 反应磁通的作用,用1x δ,2x δ反应漏磁通的作用3．6 电抗σ1X 、k X 、m X 的物理概念如何？它们的数据在空载试验、短路试验及正常负载运行时是否相等？为什么定量计算可认为k Z 和m Z 是不变的？*k Z 的大小对变压器的运行性能有什么影响？在类变压器*k Z 的范围如何？1x δ:对应一次绕组的漏磁通,磁路的磁组很大，因此1x δ很小,因为空气的磁导率为常数,∴1x δ为常数12k x x x δδ=+叫短路电抗m x :对应于主磁通,主磁通所走的磁路是闭合铁心,其磁阻很小,而电抗与磁阻成反比,因此m x 很大.另外,铁心的磁导率不是常数,它随磁通密度的增加而变小，磁阻与磁导率成反比,所以励磁电抗和铁心磁导率成正比由于短路时电压低,主磁通小，而 负载试验时加额定电压，主磁通大，所以短路试验时m x 比空载试验时的m x 大.正常负载运行时加额定电压，所以主磁通和空载试验时基本相同,即负载运行时的励磁电抗与空载试验时基本相等，1x δ,k x 在空载试验,断路试验和负载运行时,数值相等,KK U K I Z =叫短路阻抗1212()()K K K Z R j X R R j x x δδ=+=+++是常数∴不变(12,R R 随温度变化)2112m E fN m I R Z π===(见背面)3．7 为了得到正弦感应电动势，当铁心不饱和与饱和时，空载电流应各呈何种波形？为什么？铁心不饱和时,空载电流Φ与成正比,如感应电势成正弦,则Φ也为正弦变化，∴0i 也为正弦铁心饱和时: 0i 为尖顶波,见123P 图3.83．8 试说明磁动势平衡的概念极其在分析变压器中的作用？一次电流1I 产生的磁动势1F 和二次电流2I 产生的磁动势2F 共同作用在磁路上，等于磁通乘磁组,即 12m m F F R α+=Φ其中α是考虑铁心的磁滞和涡流损耗时磁动势超前磁通的一个小角度,实际铁心的m R 很小，而0mR ≈,则120F F +=,即12F F =-这就叫磁动势平衡,即一二次磁动势相量的大小相等，方向相反，二次电流增大时,一次电流随之增大. 当仅考虑数量关系时,有1122N I N I =即12kI I =或21Ik I =∴利用磁动势平衡的概念来定性分析变压器运行时,可立即得出结论,一,二次电流之比和他们的匝数成反比.3．9 为什么变压器的空载损耗可以近似地看成是铁耗，短路损耗可以近似地看成是铜耗？负载时变压器真正的铁耗和铜耗与空载损耗和短路损耗有无差别，为什么？ 解： 0Fe P P ≈ ∵空载损耗 2001Fe P mI R P =+空载时0I 很小，∴201mI R 可忽略 ∴0Fe P P ≈k c u P P ≈ ∵k cu Fe P P P =+∵短路试验时外施电压k U 很小, ∴Φ很小,0I 很小 ∴铁耗很小,可忽略铁耗, k cu P P ≈负载时Fe P ：与空载时无差别，这是因为当f 不变时，2222FeP B E U ∝∝Φ∝∝负载与空载时一次绕组侧施加的电压基本不变，∴Fe P 基本不变，则不变损耗，严格说，空载时，漏抗压降大∴磁密略低，铁耗略少些cu P ：如果是同一电流，则无差别。
《电机学》课后习题答案(3-7单元)
第三章 变压器3．1 变压器有哪几个主要部件？各部件的功能是什么？ 变压器的主要部件:铁心:磁路,包括芯柱和铁轭两部分 绕组:电路油箱:加强散热，提高绝缘强度 套管:使高压引线和接地的油箱绝缘 3．2 变压器铁心的作用是什么？为什么要用厚0.35mm 、表面涂绝缘漆的硅钢片制造铁心？ 变压器铁心的作用是磁路.铁心中交变的磁通会在铁心中引起铁耗,用涂绝缘漆的薄硅钢片叠成铁心,可以大大减小铁耗.3．3 为什么变压器的铁心和绕组通常浸在变压器油中？因变压器油绝缘性质比空气好，所以将铁心和绕组浸在变压器油中可加强散热和提高绝缘强度.3．4 变压器有哪些主要额定值？一次、二次侧额定电压的含义是什么？ 额定值 1N I ,2N I ,1N U ,2N U ,N S ,N f1N U :一次绕组端子间电压保证值2N U :空载时,一次侧加额定电压,二次侧测量得到的电压3．5 变压器中主磁通与漏磁通的作用有什么不同？在等效电路中是怎样反映它们的作用的？主磁通:同时交链一次，二次绕组,但是能量从一次侧传递到二侧的媒介,使1122E N E N k ==,实现变压功能漏磁通:只交链自身绕组,作用是在绕组电路中产生电压降,负载时影响主磁通,1E 和二次电压2U 的变化,以及限制二次绕组短路时短路电流的大小,在等效电路中用m Z 反应磁通的作用,用1x δ,2x δ反应漏磁通的作用3．6 电抗σ1X 、k X 、m X 的物理概念如何？它们的数据在空载试验、短路试验及正常负载运行时是否相等？为什么定量计算可认为k Z 和m Z 是不变的？*k Z 的大小对变压器的运行性能有什么影响？在类变压器*k Z 的范围如何？1x δ:对应一次绕组的漏磁通,磁路的磁组很大，因此1x δ很小,因为空气的磁导率为常数,∴1x δ为常数12k x x x δδ=+叫短路电抗m x :对应于主磁通,主磁通所走的磁路是闭合铁心,其磁阻很小,而电抗与磁阻成反比,因此m x 很大.另外,铁心的磁导率不是常数,它随磁通密度的增加而变小，磁阻与磁导率成反比,所以励磁电抗和铁心磁导率成正比由于短路时电压低,主磁通小，而 负载试验时加额定电压，主磁通大，所以短路试验时m x 比空载试验时的m x 大.正常负载运行时加额定电压，所以主磁通和空载试验时基本相同,即负载运行时的励磁电抗与空载试验时基本相等，1x δ,k x 在空载试验,断路试验和负载运行时,数值相等,KK U K I Z =叫短路阻抗1212()()K K K Z R j X R R j x x δδ=+=+++是常数∴不变(12,R R 随温度变化)2112m E fN m I R Z π===(见背面)3．7 为了得到正弦感应电动势，当铁心不饱和与饱和时，空载电流应各呈何种波形？为什么？铁心不饱和时,空载电流Φ与成正比,如感应电势成正弦,则Φ也为正弦变化，∴0i 也为正弦铁心饱和时: 0i 为尖顶波,见123P 图3.83．8 试说明磁动势平衡的概念极其在分析变压器中的作用？一次电流1I 产生的磁动势1F 和二次电流2I 产生的磁动势2F 共同作用在磁路上，等于磁通乘磁组,即 12m m F F R α+=Φ其中α是考虑铁心的磁滞和涡流损耗时磁动势超前磁通的一个小角度,实际铁心的m R 很小，而0mR ≈,则120F F +=,即12F F =-这就叫磁动势平衡,即一二次磁动势相量的大小相等，方向相反，二次电流增大时,一次电流随之增大. 当仅考虑数量关系时,有1122N I N I =即12kI I =或21Ik I =∴利用磁动势平衡的概念来定性分析变压器运行时,可立即得出结论,一,二次电流之比和他们的匝数成反比.3．9 为什么变压器的空载损耗可以近似地看成是铁耗，短路损耗可以近似地看成是铜耗？负载时变压器真正的铁耗和铜耗与空载损耗和短路损耗有无差别，为什么？ 解： 0Fe P P ≈ ∵空载损耗 2001Fe P mI R P =+空载时0I 很小，∴201mI R 可忽略 ∴0Fe P P ≈k c u P P ≈ ∵k cu Fe P P P =+∵短路试验时外施电压k U 很小, ∴Φ很小,0I 很小 ∴铁耗很小,可忽略铁耗, k cu P P ≈负载时Fe P ：与空载时无差别，这是因为当f 不变时，2222FeP B E U ∝∝Φ∝∝负载与空载时一次绕组侧施加的电压基本不变，∴Fe P 基本不变，则不变损耗，严格说，空载时，漏抗压降大∴磁密略低，铁耗略少些cu P ：如果是同一电流，则无差别。
电机学课后答案
第1章 导论1.1 电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？ 解：磁路：硅钢片。
特点：导磁率高。
电路：紫铜线。
特点：导电性能好，电阻损耗小. 电机：热轧硅钢片， 永磁材料 铁氧体 稀土钴 钕铁硼 变压器：冷轧硅钢片。
1.2 磁滞损耗和涡流损耗是什么原因引起的？它们的大小与哪些因素有关？解：磁滞损耗：铁磁材料在交变磁场作用下反复磁化，磁畴会不停转动，相互间产生摩擦，消耗能量，产生功率损耗。
与磁场交变频率f ，磁通密度B ，材料，体积，厚度有关。
涡流损耗：由电磁感应定律，硅钢片中有围绕磁通呈涡旋状的感应电动势和电流产生叫涡流，涡流在其流通路径上的等效电阻中产生的损耗叫涡流损耗。
与磁场交变频率f ，磁通密度，材料，体积，厚度有关。
1.3 变压器电动势、运动电动势产生的原因有什么不同？其大小与哪些因素有关？ 解：变压器电势：磁通随时间变化而在线圈中产生的感应电动势 4.44m EfN φ=。
运动电势：线圈与磁场间的相对运动而产生的e T 与磁密B ，运动速度v ，导体长度l ，匝数N 有关。
1.6自感系数的大小与哪些因素有关？有两个匝数相等的线圈，一个绕在闭合铁心上，一个绕在木质材料上，哪一个自感系数大？哪一个自感系数是常数？哪一个自感系数是变数，随什么原因变化？ 解：自感电势：由于电流本身随时间变化而在线圈内感应的电势叫自感电势。
d L e d t Lψ=-对空心线圈：L Li ψ= 所以die L L dt=-自感：2LL N N m m iiiLNi N φψ===∧=∧ Am l μ∧=所以，L 的大小与匝数平方、磁导率µ、磁路截面积A 、磁路平均长度l 有关。
闭合铁心µ>>µ0，所以闭合铁心的自感系数远大于木质材料。
因为µ0是常数，所以木质材料的自感系数是常数，铁心材料的自感系数是随磁通密度而变化。
1.7 在图1.30中，若一次绕组外加正弦电压u 1、绕组电阻R 1、电流i 1时，问 （1）绕组内为什么会感应出电动势？（2）标出磁通、一次绕组的自感电动势、二次绕组的互感电动势的正方向； （3）写出一次侧电压平衡方程式；（4）当电流i 1增加或减小时，分别标出两侧绕组的感应电动势的实际方向。
电机学第五版课后答案
2-8变压器的激磁阻抗和等效漏阻抗如何测定？
答：激磁阻抗由空载试验测量；等效漏阻抗由短路试验测量。
空载实验为开路实验，可以测量变压器的激磁阻抗，为了安全和方便，空载实验常在低压侧进行，即将额定频率的额定电压加在低压绕组上，高压侧开路，测量此时的低压绕组的电压、空载电流和空载功率，根据测量的数据可以计算出激磁阻抗参数；
2-11什么叫标幺值？使用标幺值来计算变压器问题时有何优点，用标幺值表示时变压器的 和 一般在什么范围之内？
答：
基值一般取额定值，标幺值就是实际值与基值的比值
优点：（1）计算方便，便于性能比较。不论变压器的大小，形状，其两个性能指标的大小一般为 ， 。
（2）使用标幺值后，折算前后各量标幺值相同，无需折算，即：
答：根据变压器空载运行时等效电路得：
所以，可得
2-6在导出变压器的等效电路时，为什么要进行归算？归算是在什么条件下进行的？
答：因为变压器原、副边只有磁的联系，没有电的联系，两边电压 、电流不匹配，必须通过归算，才能得到两边直接连接的等效电路；
归算原则：
1）在进行二次绕组电流归算时，保持归算前后二次绕组的磁动势不变；
交流线圈的电抗X随着频率f、匝数N、磁阻Rm的变化而变化。
当其他条件一定时，单个线圈的电抗与磁路的磁阻成反比
当磁阻串联时对应总电抗时原来两个电抗的并联值
当磁阻并联时对应总电抗时原来两个电抗的串联值
当磁阻 型联结时对应总电抗是T型等效电抗值
1-8图示铁心线圈，已知线圈的匝数N=1000，铁心厚度为0.025m（铁心由0.35mm的DR320硅钢片叠成），叠片系数（即截面中铁的面积与总面积之比）为0.93，不计漏磁，试计算：
电机学_华中科技大学中国大学mooc课后章节答案期末考试题库2023年
电机学_华中科技大学中国大学mooc课后章节答案期末考试题库2023年1.下列材料中，不是电机常用的材料是（）。
答案:木头2.空气中，有一单根长直导线和两根并排构成回路的长直导线，导线电流均为100A。
距离它们1m远的磁密分别是（）。
答案:0.2Gs和0Gs3.关于永磁材料，下列说法不正确的是（）。
答案:磁导率大4.如图所示的均匀截面方框铁芯，绕组接50Hz、有效值为220V的交流电源。
不计绕组电阻和漏磁。
若交流电源频率改为60Hz，电压不变。
电流i的变化情况是（）。
答案:减小5.直流电机的电枢铁芯所用的材料是（）。
答案:硅钢片6.一台并励直流电动机带恒转矩负载运行，增加励磁回路的调节电阻，稳定后，电动机的运行状态是（）。
答案:电枢电流增大，转速上升7.直流电动机外加直流电压，流过电刷的电流是（），导体中的电流是（）。
答案:直流；交流8.一台四极单叠绕组直流发电机一个元件断线时，下列哪一项保持不变（）。
答案:空载电势9.一台直流发电机的额定空载电动势230V，当励磁电流减少10%，则电动势（）。
答案:207V<E<230V10.对于一台并励直流电动机，如果电源电压保持不变，制动转矩为恒定值，励磁电流保持不变，在电枢回路串进电阻并达到稳定状态后，且不考虑电枢反应的影响，电动机的电枢电流会（）。
答案:不变11.一台三相变压器，Dy联接，额定数据：S N=500kVA，U1N/U2N=10/0.4kV，则一次侧额定相电流是（）A。
答案:16.66712.一台变压器空载运行，若将其一次侧外加电压U1和频率f1同时提高10%，则空载电流将（）。
答案:不变13.电网电压不变，变压器从空载到负载，铁芯主磁通Φm将（）。
答案:基本不变14.变压器的励磁参数由（）试验测取。
答案:空载15.在三相变压器中，不可能出现的联接组号是（）。
答案:Dd116.某变电所有二台额定电压相同，组号均为Yyn0的三相变压器并联运行，其数据为：第一台：S NI=5000kVA，u kI=6%；第二台：S NII=6300kVA，u kII=7.5%。
电机学第四版华中科技大学出版社课后答案
电机学第四版华中科技大学出版社课后答案第一章1.1 电机和变压器的磁路主要采用硅钢片制成。
硅钢片具有良好的导磁性能，其磁导率极高（可达到真空磁导率的数百乃至数千倍），能减小电机和变压器的体积。
同时由于硅钢片加入了半导体硅，增加了材料的电阻率，从而能有效降低材料在交变磁场作用下产生的磁滞损耗和涡流损耗。
1.2 铁磁材料在交变磁场的作用下，磁畴之间相互摩擦产生的能量损耗称为磁滞损耗。
当交变磁通穿过铁磁材料时，将在其中感应电动势和产生涡流,涡流产生的焦耳损耗称为涡流损耗。
磁滞损耗和涡流损耗合在一起称为铁耗。
在铁磁材料重量一定的情况下,铁耗P Fe的大小与磁场交变的频率f和最大磁通密度B m之间的关系为P Fe C ∝fβB2m 式中, β为频率指数，与材料性质有关,其值在1.2~1.6之间。
因此，铁耗与最大磁通密度的平方、磁通交变频率f的β次方成正比。
1.3 变压器电动势是线圈与磁场相对静止，单由磁通随时间变化而在线圈中产生的感应电动势，与变压器工作时的情况一样，并由此而得名。
运动电动势是磁场恒定时，单由线圈(或导体)与磁场之间的相对运动所产生。
变压器电动势的大小与线圈匝数及与线圈交链的做通随时间的变化率成正比;运动电动势的大小与导体长度、导体与磁场间相对运动的速度以及磁通密度成正比。
1.4 当铁磁材料中的磁通密度B达到定的程度后.B的增加随着外加场H的增加而逐渐变慢，磁导率减小，这种现象称为磁饱和现象。
1.5 磁通、磁动势、磁阻分别和电路中的电流、电动势和电阻对应,磁路的基本定律分别和电路中的基本定律对应。
磁路的基本定律有磁路欧姆定律中Φ=F/R m=Λm F,磁路基尔霍夫第一定律中ΣΦ=0,磁路基尔霍夫第二定律ΣF= ΣHl= ΣΦR m。
当铁芯磁路上有几个磁动势同时作用时，磁路计算一般不能用叠加原理。
因为铁芯磁路存在饱和现象。
饱和时，磁阻不是一个常数,因此不能用叠加原理。
若铁芯中的磁通密度很小，没有饱和，则可以用叠加原理。
《电机学》(第二版)绪论及第1篇课后习题答案
绪 论Δ0-1 电机和变压器的磁路常用什么材料制成，这类材料应具有哪些主要特性？0-2 在图0-3中，当给线圈N 1外加正弦电压u 1时，线圈N 1 和 N 2 中各感应什么性质的电动势？电动势的大小与哪些因素有关？0-3 感应电动势=e dtd ψ-中的负号表示什么意思？Δ0-4 试比较磁路和电路的相似点和不同点。
0-5 电机运行时，热量主要来源于哪些部分？为什么用温升而不直接用温度表示电机的发热程度？电机的温升与哪些因素有关？0-6 电机的额定值和电机的定额指的是什么？0-7 在图0-2中，已知磁力线l 的直径为10cm ，电流I 1 = 10A ，I 2 = 5A ，I 3 = 3A ，试求该磁力线上的平均磁场强度是多少？∨0-8 在图0-9所示的磁路中，线圈N 1、N 2中通入直流电流I 1、I 2，试问： （1） 电流方向如图所示时，该磁路上的总磁动势为多少？（2） N 2中电流I 2反向，总磁动势又为 多少？（3） 若在图中a 、b 处切开，形成一空气隙δ，总磁动势又为多少？ （4） 比较1、3两种情况下铁心中的B 、H 的 相对大小，及3中铁心和气隙中H 的相对大小？图0-9 习题0-8附图解：1）22111N I N I F -= 2）22112N I N I F +=3）221113N I N I F F -==不变4）由于31F F =，而31m m R R <<，所以31φφ>>，31B B >>，31H H >>。
在3）中，δB B Fe =，由于0μμ>>Fe ，所以0μμδδB H B H Fe Fe Fe =<<=∨0-9 两根输电线在空间相距2m ，当两输电线通入的电流均为100A 时，求每根输电线单位长度上所受的电磁力为多少？并画出两线中电流同向及反向时两种情况下的受力方向。
解：由H B I R H 0,2.μπ==，得每根输电线单位长度上所受的电磁力为m N lI RIBlI f .1022110010423270--=⨯⨯⨯⨯===πππμ当电流同向时，电磁力为吸力；当电流反向时，电磁力为斥力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章 导论1.1 电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？ 解：磁路：硅钢片。
特点：导磁率高。
电路：紫铜线。
特点：导电性能好，电阻损耗小. 电机：热轧硅钢片， 永磁材料 铁氧体 稀土钴 钕铁硼 变压器：冷轧硅钢片。
1.2 磁滞损耗和涡流损耗是什么原因引起的？它们的大小与哪些因素有关？解：磁滞损耗：铁磁材料在交变磁场作用下反复磁化，磁畴会不停转动，相互间产生摩擦，消耗能量，产生功率损耗。
与磁场交变频率f ，磁通密度B ，材料，体积，厚度有关。
涡流损耗：由电磁感应定律，硅钢片中有围绕磁通呈涡旋状的感应电动势和电流产生叫涡流，涡流在其流通路径上的等效电阻中产生的损耗叫涡流损耗。
与磁场交变频率f ，磁通密度，材料，体积，厚度有关。
1.3 变压器电动势、运动电动势产生的原因有什么不同？其大小与哪些因素有关？ 解：变压器电势：磁通随时间变化而在线圈中产生的感应电动势 4.44m EfN φ=。
运动电势：线圈与磁场间的相对运动而产生的e T 与磁密B ，运动速度v ，导体长度l ，匝数N 有关。
1.6自感系数的大小与哪些因素有关？有两个匝数相等的线圈，一个绕在闭合铁心上，一个绕在木质材料上，哪一个自感系数大？哪一个自感系数是常数？哪一个自感系数是变数，随什么原因变化？ 解：自感电势：由于电流本身随时间变化而在线圈内感应的电势叫自感电势。
d L e d t Lψ=-对空心线圈：L Li ψ= 所以die L L dt=-自感：2LL N N m m iiiLNi N φψ===∧=∧ Am l μ∧=所以，L 的大小与匝数平方、磁导率µ、磁路截面积A 、磁路平均长度l 有关。
闭合铁心µ>>µ0，所以闭合铁心的自感系数远大于木质材料。
因为µ0是常数，所以木质材料的自感系数是常数，铁心材料的自感系数是随磁通密度而变化。
1.7 在图1.30中，若一次绕组外加正弦电压u 1、绕组电阻R 1、电流i 1时，问 （1）绕组内为什么会感应出电动势？（2）标出磁通、一次绕组的自感电动势、二次绕组的互感电动势的正方向； （3）写出一次侧电压平衡方程式；（4）当电流i 1增加或减小时，分别标出两侧绕组的感应电动势的实际方向。
解：(1) ∵u 1为正弦电压，∴电流i 1也随时间变化，由i 1产生的磁通随时间变化，由电磁感应定律知d dte N Φ=-产生感应电动势. (2) 磁通方向：右手螺旋定则，全电流定律1e 方向：阻止线圈中磁链的变化，符合右手螺旋定则：四指指向电势方向，拇指为磁通方向。
(3)1111d R N dt u i Φ=+(4) i 1增加，如右图。
i 1减小1.8 在图1.30中，如果电流i 1在铁心中建立的磁通是t m ωsin Φ=Φ，二次绕组的匝数是2N ，试求二次绕组内感应电动势有效值的计算公式，并写出感应电动势与磁通量关系的复数表示式。
解：(1)222222m m m E fN N N ωπ=Φ=Φ=Φ (2)222900.70790mE E N ω=︒=-Φ︒1.9 有一单匝矩形线圈与一无限长导体在同一平面上，如图1.31所示，试分别求出下列条件下线圈内的感应电动势：（1）导体中通以直流电流I ，线圈以线速度v 从左向右移动； （2）导体中通以电流sin m i I t ω=，线圈不动；（3）导体中通以电流sin m i I t ω=，线圈以线速度v 从左向右移动。
解：关键求磁通BA Φ=(1)∵a c vt a vt xb B dx +++Φ=⎰ ∴[]()()v e b B a c vt B a vt v =-++-+00()()2()IB a c vt H a c vt a c vt μμπ++=++=++∵()2()a c vt I Hl H a c vt π++==⋅++⎰同理a+vt 处的B 值 0()02()a vt a vt IB H a vt μμπ++==+∴001122()()()Ibv bI vc a vt a c vt a vt a c vt e μμππ++++++=-=(2) 只有变压器电势 d T dte N Φ=-a cx aBA b B dx +Φ==⎰xH l NI=⎰ N=1 ∴2()x H a c i π⋅+=0x B H μ= 0122sin ix m a xa xB I tμμππω++== ∴0001222sin sin ln()sin ln m m a c I bI b b a c a ca m a x aatdx t a x I t μμμπππωωω++++Φ==+=⎰∴02ln cos b a c Tae t μωπω+=-(3) 运动电势e v 变为：0sin 2()()m bI vc tv a vt a c vt e μωπ+++=（把（1）中的I 用sin m I t ω代）变压器电势变为：02sin ln m a c vt I b a c vt x a vta vtb B dt t μπω++++++Φ==⎰2ln cos b d a c vt T dta vte t μωφπω+++=-=-线圈中感应电势v T e e e =+1.10 在图1.32所示的磁路中，两个线圈都接在直流电源上，已知1I 、2I 、1N 、2N ，回答下列问题：（1）总磁动势F 是多少？（2）若2I 反向，总磁动势F 又是多少？（3）电流方向仍如图所示，若在a 、b 出切开形成一空气隙δ，总磁动势F 是多少？此时铁心磁压降大还是空气隙磁压降大？（4）在铁心截面积均匀和不计漏磁的情况下，比较（3）中铁心和气隙中B 、H 的大小。
（5）比较（1）和（3）中两种情况下铁心中的B 、H 的大小。
(1)1122F N I N I =- 有右手螺旋定则判断可知，两个磁势产生的磁通方向相反。
(2)1122F N I N I =+（3） 总的磁势不变仍为1122FN I N I =-∵磁压降 m k Φ 铁心lm AR μ= 空气隙00Am R δμ=虽然1δ> 但∵0μμ ∴0mm R R∴空气隙的磁压降大 （4）∵忽略漏磁 ∴Fe δΦ=Φ 而截面积相等∴Fe BB δ= ∵0μμ ∴Fe H H δ>（5）∵第一种情况∵(1)Φ大 ∴(1)(3)B B >同理 (1)(3)H H >1．9 一个带有气隙的铁心线圈（参考图14.1），若线圈电阻为R ，接到电压为U 的直流电源上，如果改变气隙的大小，问铁心内的磁通Φ和线圈中的电流I 将如何变化？若线圈电阻可忽略不计，但线圈接到电压有效值为U 的工频交流电源上，如果改变气隙大小，问铁心内磁通和线圈中电流是否变化？如气隙δ增大磁阻m R 增大，如磁势不变，则φ减小∵ d dtu Ri e Ri φ=+=+∵φ在减小 ∴0d dt φ< ∴ i 增大接在交流电源上，同上 直流电源：∵ 0d dtφ= ∴i 不变但φ仍然减小。
1．10 一个有铁心的线圈，电阻为Ω2。
当将其接入110V 的交流电源时，测得输入功率为90W ，电流为A 5.2，试求此铁心的铁心损耗。
电功率平衡可知（或能量守恒），输入的功率一部分消耗在线圈电阻上，一部分为铁耗∴2290 2.5277.5Fe P P I R w=-=-⨯=入1．11 对于图14.1，如果铁心用D23硅钢片叠成，截面积241025.12m A -⨯=，铁心的平均长度m l 4.0=，空气隙m 3105.0-⨯=δ绕组的匝数为600匝，试求产生磁通Wb 4109.10-⨯=Φ时所需的励磁磁动势和励磁电流。
磁密4410.91012.25100.89()AB T --⨯Φ⨯===查磁化曲线 299()Fe A H m=气隙：570.897.0859910()410A H m δπ--==⨯⨯ 磁动势:Fe F H l H δδ=+= 532990.47.08599100.510-⨯+⨯⨯⨯=473.9(A)∵F=NI ∴I=F ／N=473.9／600=0.79(A)1．12 设1．11题的励磁绕组的电阻为Ω120，接于110V 的直流电源上，问铁心磁通是多少？先求出磁势： ∵是直流电源 ∴φ不变，0d dte φ=-=∴110120U R I== ∴110120600550()F NI A ==⨯=然后根据误差进行迭代 设'412.5610Wb φ-=⨯则1()A Fe B B T δΦ===∴383()A m Fe H = 71410H πδ-⨯=∴71410H πδ-⨯=∴7'314103830.40.510551.3()Fe F H l H A δπδ--⨯=+=⨯+⨯⨯=F ∆=551.3-550=1.3 很小，∴假设正确1．13 设1．12题的励磁绕组的电阻可忽略不计，接于50Hz 的正弦电压110V （有效值）上，问铁心磁通最大值是多少？ ∵e u = ∴E=110V4.44m E fN =Φ∴41104.44506008.25810()m Wb -⨯⨯Φ==⨯1．14 图1-4中直流磁路由D23硅钢片叠成，磁路各截面的净面积相等，为23105.2m A -⨯=，磁路平均长m l 5.01=，m l 2.02=，m l 5.03=（包括气隙δ），m 2102.0-⨯=δ。
己知空气隙中的磁通量Wb 3106.4-⨯=Φ，又A I N 1030022=，求另外两支路中的1Φ、2Φ及11I N 。
334.6103 2.510 1.84()A B T --⨯Φ⨯===37061.84410 1.46496810()B A u m H δπ--⨯===⨯14600()A m Fe H =(查表得到的) 由右侧回路可求：22223()Fe H l N I H l H δδ=-+=10300－(14600×0.5+1.464968×610×0.2×210-) =10300-(7300+2929.94)=70A ∴700.52140()A m H == 20.41()B T = ∴230.320.41 2.510 1.02510()B A Wb -Φ==⨯⨯=⨯33132(4.6 1.025)10 3.57510()Wb --Φ=Φ-Φ=-⨯=⨯11 1.43()A B T Φ==11420()A m H =∴11122NI H l H l =-=1420×0.5-140×0.2=640(A)第二章 直流电机2．1 为什么直流发电机能发出直流电流？如果没有换向器，电机能不能发出直流电流？ 换向器与电刷共同把电枢导体中的交流电流，“换向”成直流电，如果没有换向器，电机不能发出直流电。
