动力电池pack生产工艺流程

合集下载

动力电池PACK生产工艺流程图

动力电池PACK生产工艺流程图

动力电池PACK生产工艺流程图
一、背景介绍
电动力电池PACK是用于汽车和其他电动车辆的能源储存单元。

它的
重要性不言而喻,可以说它就像发动机,在电动车辆上担负着转矩输出和
热量回收的重要任务。

经过不断的研发,电池PACK的性能不断提升,具有更高的安全性、
可靠性和能量密度。

有效的管理电池PACK的生产工艺也是提高其品质和
完善它系统的重要环节。

二、电池PACK生产工艺流程
1.材料检验:检查单个电池的规格和质量以及关键零部件的可靠性,
为生产准备好高品质的零部件。

2.电池装配:根据客户的要求以及BOM清单,组装出电池PACK,并
检查电气性能。

3.电池组装:根据客户的要求,组装电池PACK,检查电气连接情况,确保正常密封使用。

4.组装测试:完成电池PACK装配后,将其连接至测试系统,测试各
种功能,如电池容量、充电电流、放电电流等。

5.性能测试:确保电池PACK具有良好的可靠性,测试电池PACK的充
电与放电性能,高温性能,冲击性能,耐久性能等,并记录各项性能数据。

6.包装:将电池PACK进行严格的包装,确保安全运输,有足够的保护。

7.交付:将电池PACK交付给客户,以确保客户收到高性能,高可靠性的电池PACK。

三、优化提升。

动力电池组PACK流水线生产方案

动力电池组PACK流水线生产方案

动力电池组PACK流水线生产方案1.引言随着电动汽车和混合动力汽车的快速发展,动力电池组PACK的需求量急剧增加。

为了满足市场需求,提高生产效率,降低成本,流水线生产成为生产动力电池组PACK的理想方案。

本文将详细介绍动力电池组PACK 流水线生产方案。

2.流水线生产的优势流水线生产是一种将制造过程分为多个阶段,每个阶段由不同的工人和机器完成的生产方式。

流水线生产具有以下优势:-提高生产效率:流水线生产使得每个工人尽可能专注于一个具体的任务,加快了生产速度,提高了生产效率。

-降低生产成本:流水线生产可以减少人力投入,降低生产成本。

-提高产品质量:通过精细的流程管理和质量控制,流水线生产可以提高产品质量的稳定性和一致性。

-可扩展性强:流水线生产可以根据需求灵活增加产能。

3.动力电池组PACK生产流程-电芯校正与分级-焊接与组装-BMS(电池管理系统)集成-测试与品质检验-终端封装与标记4.流水线布局与设备选择在制定流程时,需要合理布局生产线,确保物料的流动顺畅。

同时,选择合适的设备也是流水线生产的重要环节,在设备选择时应考虑生产要求、设备精度、设备可靠性、设备维护等因素。

5.人力资源管理流水线生产需要充足的工人来操作和维护设备,因此人力资源管理也是一个重要的环节。

合理的人力资源管理可以确保流水线的正常运转和高效率。

6.质量控制和检测质量控制和检测是流水线生产过程中非常重要的环节。

包括在每个阶段设置合理的质量控制标准,定期抽样检测产品的质量,及时发现和纠正质量问题,确保产品质量的稳定性和一致性。

7.安全管理流水线生产环境中存在一些潜在的安全风险,如机械设备的运行安全、电池组的高压保护等。

因此,在流水线生产过程中需要制定一套严格的安全管理措施,确保工作人员的人身安全。

8.环境保护9.结论动力电池组PACK流水线生产方案能够提高生产效率、降低生产成本、提高产品质量、提高生产灵活性。

在制定流水线生产方案时,需要合理布局生产线、选择合适的设备、合理管理人力资源、加强质量控制和检测、做好安全管理和环境保护工作。

电池PACK生产工艺流程

电池PACK生产工艺流程

扫码
测试
测试结果
三、详细工艺
1.8 模组成型 工作内容:将模块、链接铜片、支撑板,利用螺丝组装成模组,并粘贴条码。 设备:无。 工装和工具:气动扳手及套筒 ;扭力扳手及套筒; 工艺要求:扭力符合标准、模块正负极摆放正确。
三、详细工艺
2.预加工段 进行动力电缆加工、螺杆加工、线束加工、铜排加工、BMS检测及组装、高压板
二、工艺流程
三、详细工艺
按照工艺流程图,对每个工段和每个工位的工作内容、设备、人员进行分 解。 1、点焊段
利用分选机对电芯进行分选,分选后的电芯组装成模块、张贴条码,焊接 正负极镀镍钢片,检查焊点,测试模块的电压内阻并扫码记录数据,合格的模 块组装成模组。
三、详细工艺
1.1 电芯分选和模块组装 工作内容:设置分选机的分选参数,对电芯进行扫码、测试内阻、测试电压, 从分选机良品通道里面取出电芯,对于分选机不良品通里面的不合格电芯进行 标识隔离。 设备:分选机。 工装和工具:模块组装工作台。 工艺要求:内阻≤20mΩ,压差≤5mV,需同体系同等级电芯,且电芯无凸起 、凹陷、变形。
2.3热缩管裁切 工作内容:裁切热缩管至要求长度; 设备:热缩管裁切机; 工装和工具:无。
裁切机
三、详细工艺
2.4波纹管裁切 工作内容:裁切波纹管至要求长度; 设备:波纹管裁切机; 工装和工具:无。
波纹管裁切机
三、详细工艺
2.5电缆套管及热缩 工作内容:将裁切好的波纹管和热缩管套到电缆上,并利用热风枪热缩热缩管; 设备:无; 工装和工具:热缩枪 。
三、详细工艺
1.4 等离子清洗
工作内容:等离子清洗是使用等离子设备对组装后模块所有正负极进行清洁, 保证焊接质量。 设备:等离子清洗机。 工装和工具:模块定位夹具。 工艺要求:管控清洗速度及清洗时间,无明显异物。

动力电池pack生产工艺流程

动力电池pack生产工艺流程

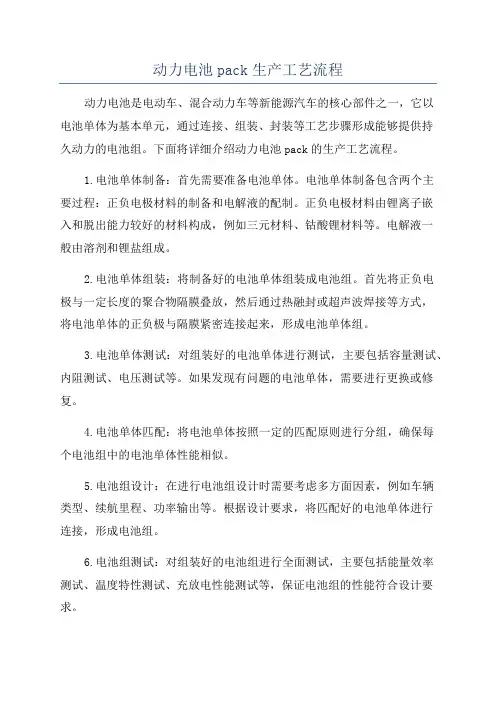

动力电池pack生产工艺流程动力电池是电动车、混合动力车等新能源汽车的核心部件之一,它以电池单体为基本单元,通过连接、组装、封装等工艺步骤形成能够提供持久动力的电池组。

下面将详细介绍动力电池pack的生产工艺流程。

1.电池单体制备:首先需要准备电池单体。

电池单体制备包含两个主要过程:正负电极材料的制备和电解液的配制。

正负电极材料由锂离子嵌入和脱出能力较好的材料构成,例如三元材料、钴酸锂材料等。

电解液一般由溶剂和锂盐组成。

2.电池单体组装:将制备好的电池单体组装成电池组。

首先将正负电极与一定长度的聚合物隔膜叠放,然后通过热融封或超声波焊接等方式,将电池单体的正负极与隔膜紧密连接起来,形成电池单体组。

3.电池单体测试:对组装好的电池单体进行测试,主要包括容量测试、内阻测试、电压测试等。

如果发现有问题的电池单体,需要进行更换或修复。

4.电池单体匹配:将电池单体按照一定的匹配原则进行分组,确保每个电池组中的电池单体性能相似。

5.电池组设计:在进行电池组设计时需要考虑多方面因素,例如车辆类型、续航里程、功率输出等。

根据设计要求,将匹配好的电池单体进行连接,形成电池组。

6.电池组测试:对组装好的电池组进行全面测试,主要包括能量效率测试、温度特性测试、充放电性能测试等,保证电池组的性能符合设计要求。

7.电池组封装:对测试合格的电池组进行封装。

一般采用金属外壳或塑料外壳进行固化封装,以保护电池组免受外部环境的影响。

8.电池组整合:将封装好的电池组与电池管理系统(BMS)、冷却系统等进行整合,在整车装配阶段完成新能源汽车的生产。

以上就是动力电池pack的生产工艺流程。

在整个生产过程中,需要严格控制每个环节的质量,确保电池组的性能稳定可靠。

此外,还需要对废旧动力电池进行回收处理,实现电池资源的最大化利用和环境友好性。

动力电池是新能源汽车发展的关键,只有不断完善生产工艺,提高电池组的性能和安全性,才能推动新能源汽车行业的健康发展。

锂电池pack工艺流程

锂电池pack工艺流程

锂电池pack工艺流程一、概述锂电池pack工艺流程是将单体电池通过一系列的加工处理,组装成为一个完整的电池组。

本文将详细介绍锂电池pack工艺流程的各个环节。

二、单体电池制备1.正极材料制备正极材料是锂离子电池中最重要的组成部分之一。

其主要成分为氧化物或磷酸盐,如LiCoO2、LiMn2O4、LiFePO4等。

正极材料通常需要经过混合、烘干、筛选等多道工序得到。

2.负极材料制备负极材料是由碳和其他添加剂混合而成,如纳米硅粉和多壁碳纳米管等。

负极材料制备主要包括混合、烘干等环节。

3.单体电池装配单体电池装配包括正负极片的涂覆、压合和卷绕等环节。

其中涂覆和压合是关键步骤,需要严格控制温度和压力。

三、电芯制造1.电芯壳体制造电芯壳体通常采用铝箔或钢壳,其制造过程包括切割、冲压、成型等环节。

2.电芯组装将单体电池通过一定的排列方式组装成为一个完整的电芯。

组装过程中需要注意电极之间的位置和间距。

3.注液注液是将电解液加入到电芯内部的过程。

注液需要控制液位和注液量,以确保电芯内部充满电解液。

四、pack制造1.pack外壳制造pack外壳通常采用塑料或金属材料,其制造过程包括注塑、压铸等环节。

2.pack组装将多个电芯通过一定的排列方式组装成为一个完整的pack。

组装过程中需要注意每个电芯之间的连接和固定方式。

3.测试和质检对pack进行测试和质检,包括充放电测试、内阻测试、泄漏测试等。

五、pack使用与维护1.pack使用前准备在使用pack之前需要进行充电,并确保pack外壳无损坏,连接线路正常。

2.pack使用注意事项在使用pack时需要遵守相关安全操作规范,如避免短路、避免高温环境等。

3.pack维护方法pack的维护主要包括充电和保养。

充电需要使用专业的充电器,并遵守相关操作规范。

保养包括定期检查、清洁和更换损坏部件等。

六、总结锂电池pack工艺流程是一个复杂的过程,需要严格控制各个环节的质量和安全性。

动力电池pack生产工艺流程

动力电池pack生产工艺流程

动力电池pack生产工艺流程_动力电池PACK四大工艺介绍2018-04-17 17:13 • 885次阅读动力电池PACK四大工艺1、装配工艺动力电池PACK一般都由五大系统构成。

那这五大系统是如何组装到一起,构成一个完整的且机械强度可靠的电池PACK呢?靠的就是装配工艺。

PACK的装配工艺其实是有点类似传统燃油汽车的发动机装配工艺。

通过螺栓、螺帽、扎带、卡箍、线束抛钉等连接件将五大系统连接到一起,构成一个总成。

2、气密性检测工艺动力电池PACK一般安装在新能源汽车座椅下方或者后备箱下方,直接是与外界接触的。

当高压电一旦与水接触,通过常识你就可以想象事情的后果。

因此当新能源汽车涉水时,就需要电池PACK有很好的密封性。

动力电池PACK制造过程中的气密性检测分为两个环节:1)热管理系统级的气密性检测;2)PACK级的气密性检测;国际电工委员会(IEC)起草的防护等级系统中规定,动力电池PACK 必须要达到IP67等级。

2017年4月份的上海车展,上汽乘用车就秀出了自己牛逼的高等级气密性防护技术。

将充电状态下的整个PACK放到金鱼缸中浸泡7天,金鱼完好无损,且PACK内未进水。

3、软件刷写工艺没有软件的动力电池PACK,是没有灵魂的。

软件刷写也叫软件烧录,或者软件灌装。

软件刷写工艺就是将BMS控制策略以代码的形式刷入到BMS中的CMU和BMU中,以在电池测试和使用过程中将采集的电池状态信息数据,由电子控制单元进行数据处理和分析,然后根据分析结果对系统内的相关功能模块发出控制指令,最终向外界传递信息。

4、电性能检测工艺电性能检测工艺是在上述三个工艺完成后,即产品下线之前必做的检测工艺。

电性能检测分三个环节:1)静态测试:绝缘检测、充电状态检测、快慢充测试等;2)动态测试;通过恒定的大电流实现动力电池容量、能量、电池组一致性等参数的评价。

3)SOC调整;将电池PACK的SOC调整到出厂的SOCSOC:StateOfCharge,通俗的将就是电池的剩余电量。

动力电池PACK生产工艺流程图

动力电池PACK生产工艺流程图
PACK动力电池生产工艺流程图
修剪 极耳
半成品 性能测
电池组 装PCB
电芯准
热缩 PVC
底部贴 硅胶板
IQC充放 电测试
加环氧 板固定
电芯焊 接PCB
半成品容 量检测
PCB焊 排线
IQC对PCM板 性能全检
焊接导 线
文件编号 版本 制订日期
电芯焊 盘绝缘
PCM板焊 接排线
固定 PCM板
组装充 电组件
组装放 电组件
组装显示 灯组件
加工连 接插头
制订 审核 批准 PCB上贴硅
胶片
PCM板与电 芯连接排线
连接充 放组件
装外 壳
成品性 能检测
打螺丝 紧固外

贴商标
符号说明: 操作
暂存
扭力测试


检查
操作检查
流程方向
可选操作
外观检测 返工 OK
包装 NG
QA抽检

电池PACK生产工艺流程

电池PACK生产工艺流程
加工等。 2.1电缆裁切 工作内容:按照电缆线规格,选择合适的刀具,在剥线机上设定参数,将电缆裁切成 要求的长度。 设备:电缆剥线机 ,放线架; 工装和工具:剥线机配套管具及刀具 。
三、详细工艺
2.2端子压接 工作内容:扣压电缆线两端端子。 设备:端子压接机; 工装和工具: 压接机配套扣压模具。
三、详细工艺
2.3热缩管裁切 工作内容:裁切热缩管至要求长度; 设备:热缩管裁切机; 工装和工具:无。
裁切机
三、详细工艺
2.4波纹管裁切 工作内容:裁切波纹管至要求长度; 设备:波纹管裁切机; 工装和工具:无。
波纹管裁切机
三、详细工艺
2.5电缆套管及热缩 工作内容:将裁切好的波纹管和热缩管套到电缆上,并利用热风枪热缩热缩管; 设备:无; 工装和工具:热缩枪 。
三、详细工艺
6.1 出货检查
工作内容:检查插接件是否插紧,检查紧固件是否安装牢靠,安装防水垫圈,粘贴铭牌
和高压标识等,在高压连接器上粘贴高温胶带;
设备:铭牌打印机;
工装和工具: 无。
高压标识
高温胶带
防水垫
铭牌
电池包条码
三、详细工艺
6.2 安装箱盖 工作内容:将箱盖安装到箱体上,并用螺栓锁固,利用检漏仪测试箱体气密性; 设备:无; 工装和工具: 风批及批嘴。
三、详细工艺
1.6 焊点检查 工作内容:利用陶瓷起子翘焊点,检查是否有虚焊情况,虚焊的需要返修。 设备:无 工装和工具:陶瓷起子 。 工艺要求:焊接位置正确,无焊穿,炸火,虚焊不良,符合拉来标准≥10kg。
焊点检查
三、详细工艺
1.7 模块测试 工作内容:模块扫码,测试内阻和电压,自动储存到到电脑里面; 设备:无扫码枪,电脑,3562测试仪,测试笔; 工装和工具:无。 工艺要求:电压、内阻符合要求。

动力电池pack制造工艺

动力电池pack制造工艺

动力电池pack制造工艺动力电池是电动汽车的重要组成部分,它负责储存和释放电能,为电动汽车提供持续的动力。

而动力电池pack则是由多个电池单体组装而成的整体,具有更高的能量密度和安全性。

动力电池pack的制造工艺是一个复杂而关键的过程。

首先,需要选择合适的电池单体。

目前市场上常见的电池单体有锂离子电池和磷酸铁锂电池等。

不同的电池单体具有不同的性能特点,需要根据车型和使用需求进行选择。

在制造过程中,首先要进行电池单体的分选和分类。

通过测试和筛选,将符合要求的电池单体进行分类,确保其性能稳定和一致性。

然后,将电池单体按照设计要求进行组串和并联,形成电池芯块。

接下来,需要对电池芯块进行包装。

包装材料通常采用金属材料,如铝壳和钢壳,以保护电池芯块免受外界环境的影响。

同时,包装材料还能起到隔热和防护的作用,确保电池的安全性和稳定性。

在包装过程中,需要注意对电池芯块的密封性和连接性进行检测和验证。

确保电池芯块之间的连接牢固可靠,防止电池组内部的短路和漏电等问题。

同时,也要进行密封性测试,防止电池组内部发生泄漏和外界物质的侵入。

完成包装后,还需要对电池pack进行电路连接和控制系统的安装。

电路连接是将电池pack与其他电动汽车系统进行连接,确保电能的正常传输和控制。

控制系统则是对电池pack进行监测和管理,包括温度控制、电流控制和电压控制等,以保证电池的安全和性能。

还需要进行电池pack的测试和质量验证。

通过严格的测试和验证,确保电池pack的性能和安全符合要求。

测试项目包括电池容量、充放电效率、循环寿命和安全性能等。

动力电池pack的制造工艺是一个复杂而关键的过程。

它涉及到电池单体的选择、组装、包装、电路连接和控制系统的安装,以及测试和质量验证等环节。

只有通过科学的制造工艺和严格的质量控制,才能生产出性能稳定、安全可靠的动力电池pack,为电动汽车的发展提供持续的动力支持。

动力电池pack工艺

动力电池pack工艺

动力电池pack工艺1. 引言动力电池是电动汽车的核心组件之一,承担着存储和释放能量的重要任务。

而动力电池pack则是由多个电池单体组成的一个整体,通过合理的工艺流程进行制造和组装。

本文将详细介绍动力电池pack的工艺流程,包括材料准备、单体测试、模块制造、组装等方面。

2. 工艺流程2.1 材料准备在动力电池pack制造过程中,需要准备以下材料:•正负极材料:正极通常采用锂铁磷酸(LFP)、三元材料(NCM)等,负极则使用石墨等。

•隔膜:隔膜是正负极之间的隔离层,常见的有聚丙烯膜(PP)、聚乙烯膜(PE)等。

•导电剂:导电剂用于提高正负极材料的导电性能,通常使用碳黑等。

•粘结剂:粘结剂用于固定正负极材料和导电剂,一般选择聚合物粘结剂。

•电解液:电解液是电池内部的导电介质,常见的有碳酸酯类、醚类等。

2.2 单体测试在动力电池pack制造之前,需要对单体进行测试和筛选,以确保其性能和稳定性。

常见的单体测试项目包括:•开路电压测试:测量单体在不加负载时的电压,用于评估其储能能力。

•内阻测试:通过施加交流信号测量单体内部阻抗,评估其输出能力和循环寿命。

•容量测试:通过充放电循环测试,确定单体的容量和循环寿命。

2.3 模块制造模块是由多个单体组成的小型组件,通常包括正极、负极、隔膜和导线等。

模块制造的工艺流程如下:1.切割材料:将正极、负极和隔膜等材料按照一定尺寸切割成片。

2.涂覆粘结剂:在正负极材料上涂覆一层粘结剂,并将导电剂均匀分布其中。

3.层叠组装:将正极、负极和隔膜依次层叠在一起,形成多层结构。

4.压实:使用专用的模具对层叠好的材料进行压实,以提高电池的密度和机械强度。

5.切割成片:将压实后的材料切割成小块,即为模块。

2.4 组装组装是将多个模块连接在一起,形成最终的动力电池pack。

组装的主要步骤如下:1.连接器安装:在每个模块上安装连接器,用于连接不同模块之间的导线。

2.模块堆叠:将多个模块按照设计要求堆叠在一起,形成整体结构。

动力电池的电池包制造工艺与生产线

动力电池的电池包制造工艺与生产线

动力电池的电池包制造工艺与生产线近年来,随着电动汽车的普及和发展,动力电池成为电动汽车的核心组件之一。

而动力电池的电池包制造工艺和生产线的设计与建设,则成为了电池制造企业争相研究和改善的重点。

本文将就动力电池的电池包制造工艺和生产线进行探讨。

一、动力电池的电池包制造工艺1. 材料准备动力电池的电池包制造开始于材料的准备。

首先需要选购合适的正极材料和负极材料,以及隔膜、电解液和电池包外壳等辅助材料。

这些材料的质量和性能将直接影响到电池包的性能和寿命。

2. 电芯制备电芯是电池包的核心组件,其制备过程需要经历卷绕、注胶、截断等多个环节。

在卷绕过程中,正负极材料通过特定的方式层层叠加,形成螺旋状的电芯。

然后将电芯放入注胶机中,注入粘合剂,使电芯内部牢固连接。

最后进行截断,将长条状的电芯切割成合适长度的电芯。

3. 电芯焊接电芯制备完成后,需要进行电芯的焊接工艺。

通过焊接,将电芯连接成串联或并联的电池组。

焊接过程需要保证焊点的良好质量和连接的可靠性,以防止过热、短路等安全问题的发生。

4. 绝缘和保护为了保证电池包的安全性和稳定性,需要对电芯进行绝缘和保护处理。

常用的方法包括在电芯表面涂覆绝缘膜或涂层,以隔离电芯与外界的接触。

同时,在电池包的设计中,还要考虑添加保护装置,如熔断器、保险丝等,以提高电池包的安全性能。

5. 包装和组装电池包的最后一步是进行包装和组装。

包装工艺需要选择合适的外壳材料和包装方式,并进行密封处理,以确保电池包的防水、防尘和防震等性能。

组装工艺则是将电芯、保护装置、管理系统等各个部分组装在一起,并进行连接和固定。

二、动力电池的生产线设计1. 布局规划动力电池生产线的设计需要考虑到原材料的进出、生产工序的流程以及成品的出货等环节。

合理的布局规划可以提高生产效率、降低生产成本,减少人力和物力资源的浪费。

2. 设备选择生产线的设备选择需要根据生产规模、工艺要求和产品特性来确定。

常见的设备包括卷绕机、注胶机、焊接设备、涂覆机、包装机等。

动力电池pack生产工艺流程

动力电池pack生产工艺流程

动力电池pack生产工艺流程动力电池PACK的生产工艺流程包括四个主要工艺,分别是装配、气密性检测、软件刷写和电性能检测。

装配工艺是将五大系统连接到一起,构成一个总成。

这个过程类似于传统燃油汽车的发动机装配工艺,使用螺栓、螺帽、扎带、卡箍、线束抛钉等连接件。

气密性检测工艺是为了保证电池PACK有很好的密封性。

这个过程分为热管理系统级的气密性检测和PACK级的气密性检测。

国际电工委员会规定动力电池PACK必须达到IP67等级。

软件刷写工艺是将BMS控制策略以代码的形式刷入到BMS中的CMU和BMU中。

这个过程使得电池测试和使用过程中采集的电池状态信息数据能够被电子控制单元进行数据处理和分析,最终向外界传递信息。

电性能检测工艺是在上述三个工艺完成后,即产品下线之前必做的检测工艺。

这个过程分为静态测试、动态测试和SOC调整。

国家对于新能源汽车动力的电性能要求是有规定的,如《GB/T-2015电动汽车用动力蓄电池循环寿命要求及试验方法》。

GB/T-2015是电动汽车用动力蓄电池电性能要求及试验方法的标准,而GB/T.1-/T.2-/T.3-2015则是电动汽车用锂离子动力蓄电池包和系统的测试规程和安全性要求。

这些标准的出台旨在实现电动汽车产业的健康可持续发展。

动力电池PACK是电动汽车的核心能量源,主要由电芯、模块、电气系统、热管理系统、壳体和BMS等部分组成。

相对于消费电子电池PACK组装过程,动力电池PACK的自动化程度更高,技术要求也更高,属于技术密集型产业。

动力电池PACK的生产工艺流程包括贴片、电池焊接、固定、检测等多个环节,难以实现完全的自动化,因此属于劳动密集型的产业。

亚洲地区成为全球电池PACK组装基地的重要原因之一,台湾和大陆占据了全球消费电子电池PACK市场的主要份额,而随着大陆消费电子市场的崛起,大陆市场份额也越来越高。

中国的电池PACK产能在逐步扩大,XXX已成为宝马在德国之外最大的电池中心。

锂电池pack生产流程工艺标准(一)

锂电池pack生产流程工艺标准(一)

锂电池pack生产流程工艺标准(一)锂电池pack生产流程工艺标准流程概述1.原材料采购–锂电芯–保护板–导线–外壳2.电芯测试和筛选–测试电芯的容量和内阻–筛选出符合规定的电芯3.组装电池–将电芯按要求串联–封装保护板–连接导线–加入保护电路4.测试电池–测试电池容量和内阻–测试电池的充放电性能和温度特性5.包装和运输–包装成合适的大小和重量–运输到目的地工艺标准1.原材料采购–严格按照供应商提供的规格和质量要求采购原材料–质量不合格的原材料要及时退回或更换2.电芯测试和筛选–测试仪器要定期校准,确保准确度–电芯最大容量和内阻的标准值不能超过规定值–筛选出符合规定的电芯进行组装3.组装电池–串联电芯要保证电池的电压和容量一致–保护板封装要严密,保证不漏电–导线连接要稳固,不能出现接触不良的情况–保护电路要按要求安装到电池中4.测试电池–测试仪器要定期校准,确保准确度–电池的容量和内阻的标准值不能超过规定值–充放电性能和温度特性要符合规定要求5.包装和运输–包装要做到紧凑和牢固,以保护电池不受外界冲击–运输要按照相关规定,采取安全措施,保证电池的安全到达目的地总结在生产锂电池pack的过程中,必须要按照标准化的流程和工艺要求进行操作,以确保生产出的电池质量稳定、性能优良。

同时,在生产过程中要加强质量把控,定期检查和维护生产设备和仪表,确保生产过程的准确度和稳定度。

注意事项1.在原材料采购阶段,要做好供应商的资质审核,避免采购到劣质原材料。

2.在组装电池时,要避免出现短路或漏电的情况,以免出现火灾等意外情况。

3.在测试电池和电芯时,要保证测试仪器精度和准确度。

4.在包装和运输阶段,要严格按照相关规定和标准操作,避免损坏或丢失电池。

5.在生产中要注意环保和安全,避免对环境和人体健康的危害。

结语电池是现代社会中不可或缺的能源,作为其中最为重要的一种电池,锂电池pack的生产流程和工艺标准显得尤为重要。

动力电池pack生产工艺

动力电池pack生产工艺

动力电池pack生产工艺动力电池 pack 生产工艺动力电池 pack 是电动汽车中的核心组件之一,它由多个动力电池单体组成,并包括电池管理系统和连接器等附件。

动力电池 pack 的生产工艺可以分为以下几个步骤:第一步,电池单体制备。

电池单体是动力电池 pack 的基本组成单元,需要先制备好。

电池单体的制备主要包括正负极锂离子电极的制备、隔膜的湿润、电解质注入和电池单体封装等步骤。

电极的制备包括材料混合、分散、涂覆和烘干等工序。

隔膜的湿润需要将隔膜与电解液接触并吸附一定的液体,以增强电池的电导性能。

电解质注入是将电解液注入到电池单体中,以提供离子导电路径。

最后,电池单体封装是将正负极电极与隔膜叠层后进行封装,以保证电池单体的密封性和安全性。

第二步,电池单体测试和分级。

电池单体制备完成后,需要进行测试和分级,以确保电池单体的质量和性能符合要求。

电池单体测试包括电压、容量、内阻和温度等指标的测试,通过严格的测试流程,筛选出合格的电池单体。

而电池单体分级是根据电压、容量和内阻等参数的不同,将电池单体进行分组,以满足动力电池 pack 对于性能和容量的需求。

第三步,电池 pack 组装。

电池单体测试和分级完成后,可以进行电池 pack 的组装。

电池 pack 的组装包括电池单体的串联和并联,以及配备电池管理系统和连接器等附件。

电池单体的串联是将多个电池单体通过连接片连接在一起,构成电池pack 的电压需求;而电池单体的并联是将多组电池单体串联后再进行并联,以增加 pack 的容量。

此外,电池管理系统是电池 pack 的智能管理核心,它能够监测和控制电池 pack 的状态和性能,以保证电池 pack 的安全和稳定运行。

第四步,电池 pack 测试和调试。

在电池 pack 组装完成后,还需要进行测试和调试,以确保电池 pack 的性能和安全符合要求。

电池 pack 测试主要包括电压、容量、内阻和温度等指标的测试,以验证电池 pack 的性能是否达到设计要求。

动力电池pack (26)

动力电池pack (26)

五、工业安全
1、了解工厂布局
消防设施
灭火器箱,一般至少要装备两个灭火器
消防设施
灭火器
消防设施
应急灯:停电时灯亮
安全出口标识
消防设施
禁止标识
人身安全
1、220v/380v 50Hz工业用电
2、机械设备操作 3、生产中化学物质的接触
人身安全
1、220v/380v 50Hz工业用电
人的安全电压为36伏以下,我们正常使用的照明、动力 电为220V/380V/50Hz,没有专业的技术与装备我们只能 有使用的能力,没有装配、维护的能力 A、开关、插座
二、电池的组成
PTC 电路中有过流发生时,流经聚合物自复保险丝的大电流产 生的热量足以使聚合物树脂基体融化,体积膨胀,因而切 断了导电粒子形成的链状导电通路,导致聚合物自复保险 丝的阻抗迅速升高,而起到对电路的过流保护作用 故障排除后,树脂重新冷却结晶,体积收缩,导电粒子重 新形成导电通路,器件恢复为低阻抗,因此有人称它为可 恢复保险丝或自复保险丝。 聚合物自复保险丝 常串联 于电路 中
34mm厚3.8mm长50mm
50mm
34mm
3.8mm
电芯型号、规格
常用单位: 标称容量:mAh(毫安时) 开路电压:V(伏) 交流阻值:mΩ(毫欧) 电流:A(安培)
电芯结构
方形铝壳锂离子电芯 我们将使用最多的电芯 同端: 负极输出
外壳(正极) 负极输出 正极输出(镍片)
异端:
正极输出(镍片)
测电芯电压、内阻:
常用工具:万用表、内阻测试仪 用内阻测试仪可快速测得电 芯电压、内阻 图
目前主要电池品牌:
sony 三洋(SANYO) 天津力神 东莞新能源(ATL) 哈尔滨光宇 深圳比亚迪 邦凯

动力电池及电池组PACK工艺介绍

动力电池及电池组PACK工艺介绍

动力电池及电池组PACK工艺介绍动力电池是一种专门用于驱动电动车辆的大型充电电池。

它通常由多个电池单元组成,以提供足够的电能储存和输出能力。

而电池组PACK则是将多个电池单元组装在一起,并进行相应的配平控制,以实现整车的动力需求。

动力电池及电池组PACK的制造工艺首先涉及到电池单元的制造。

电池单元是动力电池的基本组成元件,它由正负极片、电解质、隔膜和壳体等部件组成。

正极和负极片通常由含有锂离子的材料制成,如锂铁磷酸盐(LiFePO4)、三元材料(LNCM、NCA等)等。

电解质通常采用有机溶液,如碳酸酯。

制造电池单元时,首先将正负极片分别涂覆在铝箔和铜箔上,并堆叠在一起形成电极片。

随后,在电解质液中浸泡隔膜,然后将电极片和隔膜依次叠放在一起,形成多层片状结构。

最后,将整体卷绕或堆叠在一起,并装入壳体内,形成电池单元。

在制造电池组PACK时,首先需要对多个电池单元进行配平控制。

由于电池单元之间存在微小差异,如容量、内阻等,因此需要通过电池管理系统(BMS)进行配平控制,以确保电池单元工作在相同的电压和电流下,以最大限度地提高整体电池组的性能和寿命周期。

电池管理系统通常包括电压采集、电流采集、温度采集等模块,它实时监测电池组的工作状态,并通过控制电池单元之间的充放电过程,以实现电池组的动力需求和安全控制。

在配平控制后,电池单元需要进行电池组PACK的组装。

这通常包括将多个电池单元叠放或并联在一起,并使用导电材料进行连接,以形成电池组的整体结构。

同时,电池组的物理保护也是非常重要的。

在电池组PACK的外壳中通常会加入保护结构,如衬套、保护板等,以防止外部物体对电池组造成损害。

最后,完成电池组PACK的组装后,还需要进行质量测试和性能测试。

这些测试通常包括电池组的容量测试、内阻测试、循环寿命测试等,以确保电池组的质量和性能符合预期要求。

总而言之,动力电池及电池组PACK的制造工艺包括电池单元的制造和电池组PACK的组装。

pack模组工艺流程

pack模组工艺流程

pack模组工艺流程PACK模组工艺流程是指将电池芯与其他组件组装在一起,形成一个完整的电池组的工艺流程。

下面将详细介绍PACK模组工艺流程。

PACK模组工艺流程主要分为四个步骤:前处理、单体与BMS组装、封装和测试以及包装。

首先是前处理。

在此阶段,需要对来自电池生产线的电池进行分类、检查和筛选。

该过程主要包括测量电池的电压、电阻和容量,排除不合格电池,确保只有良好的电池进入下一个步骤。

接下来是单体与BMS组装。

将电池单体与BMS(电池管理系统)进行组装,BMS主要负责对电池的电流、电压和温度进行监控和管理,以保证电池组的性能和安全性。

组装过程需要使用专用的工装和设备,确保单体与BMS的连接良好,并进行必要的焊接和固定。

第三个步骤是封装和测试。

在此阶段,将组装好的电池单体与BMS封装到官方设计的模组中。

封装过程主要包括使用密封胶将电池和BMS封装在一起,并确保封装的充分密封和防水性能。

在封装完成后,对PACK模组进行必要的测试,包括测试电池的充放电性能、循环寿命、温度响应等指标,确保PACK模组的质量和性能符合要求。

最后是包装。

在此步骤中,将测试合格的PACK模组进行包装,以保证其在运输和储存过程中的安全。

包装过程中需要注意防止模组与其他硬件或电路板之间的碰撞和静电等不良影响,可能需要使用泡沫塑料、防静电袋等包装材料来保护模组。

以上就是PACK模组工艺流程的主要步骤。

这个过程涉及到多个环节和工艺操作,并需要严格控制每个步骤的质量和流程。

通过PACK模组工艺流程,可以生产出高质量、高性能的电池组,广泛应用于电动汽车、电动工具等领域。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

动力电池pack生产工艺流程_动力电池PACK四大工艺介绍
2018-04-17 17:13 • 885次阅读
动力电池PACK四大工艺
1、装配工艺
动力电池PACK一般都由五大系统构成。

那这五大系统是如何组装到一起,构成一个完整的且机械强度可靠的电池PACK呢?靠的就是装配工艺。

PACK的装配工艺其实是有点类似传统燃油汽车的发动机装配工艺。

通过螺栓、螺帽、扎带、卡箍、线束抛钉等连接件将五大系统连接到一起,构成一个总成。

2、气密性检测工艺
动力电池PACK一般安装在新能源汽车座椅下方或者后备箱下方,直接是与外界接触的。

当高压电一旦与水接触,通过常识你就可以想象事情的后果。

因此当新能源汽车涉水时,就需要电池PACK有很好的密封性。

动力电池PACK制造过程中的气密性检测分为两个环节:
1)热管理系统级的气密性检测;
2)PACK级的气密性检测;
国际电工委员会(IEC)起草的防护等级系统中规定,动力电池PACK 必须要达到IP67等级。

2017年4月份的上海车展,上汽乘用车就秀出了自己牛逼的高等级气密性防护技术。

将充电状态下的整个PACK放到金鱼缸中浸泡7天,金鱼完好无损,且PACK内未进水。

3、软件刷写工艺
没有软件的动力电池PACK,是没有灵魂的。

软件刷写也叫软件烧录,或者软件灌装。

软件刷写工艺就是将BMS控制策略以代码的形式刷入到BMS中的CMU和BMU中,以在电池测试和使用过程中将采集的电池状态信息数据,由电子控制单元进行数据处理和分析,然后根据分析结果对系统内的相关功能模块发出控制指令,最终向外界传递信息。

4、电性能检测工艺
电性能检测工艺是在上述三个工艺完成后,即产品下线之前必做的检测工艺。

电性能检测分三个环节:
1)静态测试:
绝缘检测、充电状态检测、快慢充测试等;
2)动态测试;
通过恒定的大电流实现动力电池容量、能量、电池组一致性等参数的评价。

3)SOC调整;
将电池PACK的SOC调整到出厂的SOC
SOC:StateOfCharge,通俗的将就是电池的剩余电量。

关于电池PACK的电性能检测参数,每个公司其实都有自己定义的标准,都不一样。

但是国家对于新能源汽车动力的电性能要求是有规定的,国标如下:
《GB/T31484-2015电动汽车用动力蓄电池循环寿命要求及试验方法》《GB/T31486-2015电动汽车用动力蓄电池电性能要求及试验方法》
《GB/T31467.1-2015电动汽车用锂离子动力蓄电池包和系统第1部分:高功率应用测试规程》
《GB/T31467.2-2015电动汽车用锂离子动力蓄电池包和系统第2部分:高能量应用测试规程》
《GB/T31467.3-2015电动汽车用锂离子动力蓄电池包和系统第3部分:安全性要求与测试方法》
动力电池pack生产工艺流程图
动力电池PACK相对来说属于技术密集型产业。

消费电子电池P ACK 组装过程包括了贴片、电池焊接、固定、检测等多个环节,相对于电池制造的其他环节,难以实现完全的自动化,因此属于劳动密集型的产业。

这也是亚洲之所以成为全球电池PACK组装基地的重要原因。

在消费电子电池PACK上台湾和大陆占据了全球主要市场份额,随着大陆消费电子市场的崛起,大陆市场份额已经越来越高。

而动力电池PACK在自动化程度上会高一些,涉及汽车领域,对技术的要求也会更高,属于技术密集型产业。

动力电池PACK工艺流程
动力电池PACK行业分析
众所周知,电池PACK是新能源汽车核心能量源,为整车提供驱动电能,它主要通过壳体包络构成电池PACK主体。

电池PACK组成主要包括电芯、模块、电气系统、热管理系统、壳体和BMS几个部分。

图示:电池包模型
1、国家出台相关标准为实现行业健康可持续发展
据悉,11月24日,中机中心发布《关于调整GB/T31467.3-2015审查技术要求的通知》,为减轻企业负担,在保证产品安全前提下尽可能减少实测项目,经汽车产品技术委员会讨论,主管部门批准,现对GB/T31467.3-2015《电动汽车用锂离子动力蓄电池包和系统第3部分:安全性要求与测试方法》审查技术要求进行调整,新申报的汽车产品自2018年1月1日(公告第304批)开始执行。

图示:电池包相关标准
据透露,沈阳动力电池中心(10月24日,华晨宝马沈阳动力电池中心正式揭幕)已成为宝马在德国之外最大的电池中心,其供应商宁德时代总裁黄世霖此前接受采访时表示,“目前国家给补贴政策设置一些门槛,比如三元电池暂缓用在大巴上,也是为了这个行业能够健康稳健的发展。


2、中国电池PACK产能在逐步扩大
诚然,我国动力电池PACK业务起步较晚,技术水平也较日本、韩国等落后,但我国动力电池生产规模正在逐年增长,尤其是在2015年,行业增速高达229.5%,容量也突破了300亿元,达到346.9亿元,预计到2019年,动力电池PACK行业将形成千亿级市场。

据了解,目前,我国动力电池PACK行业市场参与主体有三种类型:电芯生产企业、整车企业和专业电池PACK企业,目前其市场占比分别是60%、20%、20%。

图示:中国动力电池PACK行业市场格局(单位:%)作为中国新能源汽车领军企业,北汽集团旗下覆盖了有大中小、高中低、不同级别、不同配置、不同续航能力的电池产品,满足用户多元化的需求。

值得一提的是,北汽新能源的电池模组通过采用标准化、模块化技术,即标准化电池模组(BJEVStandardizedBatteryModule,简称BSBM),业内专家认为,”这也将是未来的一个方向“。

业内相关人士认为,如果使用相同的标准模组搭建电池PACK,不仅能够迅速为不同车型提供合适的电池包,而且还能在结构上优化电池散热,提升电池PACK的工作效率,降低成本,减少开发费用。

此外,企业按照统一的生产标准投入生产也能最大程度的保证电池包的一致性、安全性和可靠性,让生产过程更加高效。

毋庸置疑,优质的动力电池PACK企业,需要基于车厂客户不同车型的个性化需求,对动力电池BMS方案、热管理、空间尺寸、结构强度等进行定制化研发与设计。

据电动汽车资源网了解,吉利汽车在电池方面也做了相应的突破,通过采用电池PACK模块化设计,给客户实现了更多可能性。

相关内部负责人介绍,“在插电混动车型领域,就选用了标准化的模组,可针对不同的车型、轴距,去平台化开发电池包,让成本更可控。


3、国外通过模块化电池组提升续航里程
相比国内的新能源汽车市场,国外的竞争同样愈发激烈,车企们都在挤破脑袋的想要提高汽车续航里程,所以纷纷进入电池PACK领域。

最新消息,奔驰将为2018年展出的全新电动巴士配备“模块化电池组”。

据电动汽车资源网了解,模块化电池组不仅可以运用在电动巴士上,技术成熟后还能下放到奔驰的旗舰车型上,极大的节省生产和设计的成本。

更重要的是,通过运用相同的基本架构来研发电池组,使得电池的设计生产就如同搭建乐高积木一样简单。

这就意味着奔驰的电动汽车的价格可能也会随之下降。

另外,德国梅赛德斯-奔驰也将会在2018年的IAA(汉诺威国际商用车展)上展出全新纯电动大巴车Citaro车型。

从目前曝光的信息来看,纯电动版的Citaro车型,最大的特点在于,采用模块化的电池结构,并且2018年年底前将开始生产“模块化电池组”。

戴姆勒公共汽车公司的负责人哈
特穆特·希克(HartmutSchick)表示:“我们的城市公共汽车将做到零排放,并且给城市的公共道路交通,提供宁静的绿色体验。


图示:德国全新纯电动大巴车Citaro
随着动力电池行业发展的逐渐成熟,电池PACK模块化技术必将越来越成熟。

相关专家认为,要提高Pack的集成效率,有两个可行的途径:一是优化PACK内部的结构设计,大幅度减少PACK内部的组件数量,将更多的组件和功能集成在模组和箱体上,从而减轻重量;另一个是采用轻量化的材料,如采用铝型材或复合材料代替高强度钢,采用塑胶件代替金属件等,也可以减轻重量。

诚然,电池PACK技术的发展,涉及到多学科、多领域的知识,需要跨学科的技术融合。

总而言之,车企想要最终规模化的生产出寿命、稳定性、可靠性、安全性都完全符合新能源汽车级要求的PACK产品,还需要大量的工程实践和测试验证,以及产品不断优化升级的过程。
