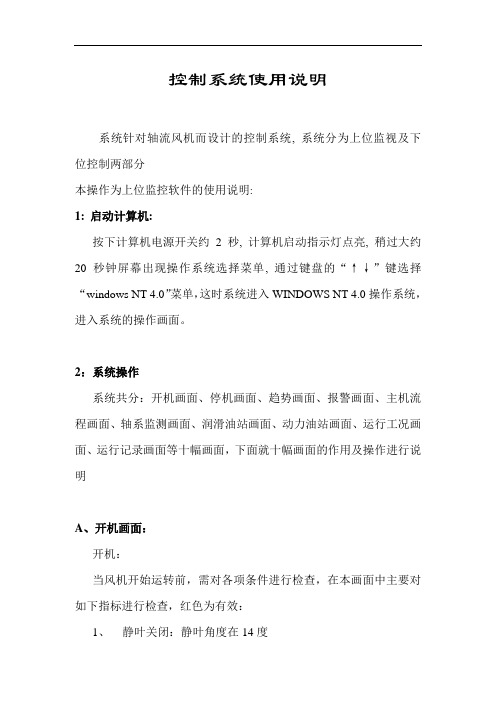

控制系统使用说明

控制系统使用说明系统针对轴流风机而设计的控制系统, 系统分为上位监视及下位控制两部分本操作为上位监控软件的使用说明:1: 启动计算机:按下计算机电源开关约2秒, 计算机启动指示灯点亮, 稍过大约20秒钟屏幕出现操作系统选择菜单, 通过键盘的“↑↓”键选择“windows NT 4.0”菜单，这时系统进入WINDOWS NT 4.0操作系统，进入系统的操作画面。

2：系统操作系统共分：开机画面、停机画面、趋势画面、报警画面、主机流程画面、轴系监测画面、润滑油站画面、动力油站画面、运行工况画面、运行记录画面等十幅画面，下面就十幅画面的作用及操作进行说明A、开机画面：开机：当风机开始运转前，需对各项条件进行检查，在本画面中主要对如下指标进行检查，红色为有效：1、静叶关闭：静叶角度在14度2、放空阀全开：放空阀指示为0%3、润滑油压正常4、润滑油温正常5、动力油压正常6、逆止阀全关7、存储器复位：按下存储器复位按钮，即可复位，若复位不成需查看停机画面。

8、试验开关复位：按下试验开关按钮即可，试验开关按钮在风机启动后，将自动消失，同时试验开关也自动复位。

当以上条件达到时，按下“允许机组启动”按钮，这时机组允许启动指示变为红色，PLC机柜里的“1KA”继电器将导通。

机组允许启动信号传到高压柜，等待电机启动。

开始进行高压合闸操作，主电机运转，主电机运转稳定后，屏幕上主电机运行指示变红。

这时静叶释放按钮变红，按下静叶释放按钮后，静叶从14度开到22度，静叶释放成功指示变红。

应继续观察风机已平稳运行后，按下自动操作按钮，启机过程结束。

B、停机画面：停机是指极有可能对风机产生巨大危害的下列条件成立时，PLC 会让电机停止运转：1、风机轴位移过大2、润滑油压力过低3、动力油压力过低4、持续逆流5、停机按钮按下6、风机轴振动过大7、风机轴温过高停机时，PLC柜内的2KA处于导通状态，通知高压柜停机，放空阀全部打开，逆止阀关闭，静叶关到14度。

Saia PG5 控制系统手册说明书

Saia PG5® Controls Suite178Wide range for large and complex projectsSaia PG5® Project Manager enables users to manage projects with a single set ofcontrols or very large networks.OEM manufacturers can use it with just one Saia PCD® per machine, just as itcan be used for large properties such as tunnels with over a thousand installedSaia PCD® controllers.Saia PG5® Core provides to all groups ofpersons involved in MSR and automationtechnology suitable functions for performingtasks reliably and well.As an application engineering tool, userscan also implement the most demandingautomation projects using graphic applicationmodules in the Fupla Editor without requiringprogramming in IL, Graftec or Kopla, etc.As a development tool, dedicated controland logic functions, communication driversand IT functions can be programmed in theInstructions List.S Saia PG5® offers a wide range of solutions, the right product for everyone1.1 Saia PG5® Controls Suite: Engineering & programming1.1.1 Saia PG5® Core – everything you need at all times1.1.1.1 Saia PG5® Core | Basic propertiesW T he Saia PG5® Project Manager for individual devices and large control networks.S The time required to achieve solution competenceSoftware tool with broad user profile – all users can quickly master itThe Saia PG5® Core is central key element of Saia PG5® Controls Suite. It is used to create Saia PCD® projects. The Saia PG5® Core isincluded in every software package and it is identical throughout.Large projectsSmall projectsProcess engineerThe training program by Saia-Burgess Controls AGPCD3.Mx6xPCD3.M3/5PCD4PCD2PCD1PCD2.MSPCD2.M4x6xPCD1.M2PCD7.DxxxVTSF19901991199219931994199519961997199819992000200120022003200420052006200720082009201020112012201320142015201620172018201920201S B C s o f t w a r e3S B C S -W e b t e c h n o l o g y4R o o m a u t o m a t i o nS Old application programs can be used with new Saia PCD® controllers and further edited with Saia PG5® Core– A tool for all platformsLicence as a "user key"Software maintenanceWe are continually advancing our software in logical and easy-to-manage innovation steps. The following diagram shows the major version changes over the past 15 years. Patches are used to manage identified errors. Version changes are not required. New functions are first tested in beta versions before the sum of all the new functions is made official in a major new version.A moderate fee is charged for major version steps with substantial additional functions. This happens every 2 to 3 years.S Milestones in software development and maintenance1S B C s o f t w a r e2C o m m u n i c a t i o n & I n t e r a c t i o n4R o o m a u t o m a t i o nSaia PG5® Core contains the following components`Project Manager (manages complex installations of networked Saia PCD® controllers including documentation)`Network Configurator (integrated network editors for the con-figuration of devices and communications networks)`Device Configurator (configuration of hardware parameters on the controller)`Symbol Editor (manages all local, global and network symbols and symbol groups. Thanks to the automatic allocation, no fixed addressing is needed)`Programming methods (integrated programming environ-ments: Fupla [function block diagram], S-Edit [instruction list IL] and Graftec [flowchart] )`Libs (standard libraries which quickly and easily enable all the core functions of the MSR/automation technology) `Web Editor (for WebSCADA functions in each controller)182Saia PG5® Project ManagerProject TreeThe layout and structure largely correspond to Windows Explorer. The "Project Tree" window allows direct access to all Saia PCD®s used in the project and their relevant settings, program files and documents. Program organ-isation by files (containing one or more program blocks) simplifies the shared use of program files in multiple Saia PCD®s.The "Program Files" folder can consist of different data types. Therefore, it is possible to save all types of pro-gramming in one folder.Messages and Error ListError and status messages are displayed in this window along with the assembly protocol. Errors in the program code are listed here after assembly, and can be located directly by clicking.Window of Saia PG5® Project ManagerNetwork ConfigurationNetwork configuration is used for the con-figuration of devices and communications networks. There are three different basic configurations:The configurations and applications are created, changed and managed in Saia PG5® Project Manager. Saia PG5® Project Manager is pivotal for all tasks with Saia PCD® controllers.The following window appears on the left edge of the screen as soon as Saia PG5® Project Manager is opened. With desktop dock-ing, there is still enough space on the right of the screen for additional windows.1. Ethernet RIO Network Configurator `Smart RIO – PCD3.T665 and PCD3.T666.2. BACnet Network Configurator `BACnet Configuration Files (*.bnt)3. S-Net Network Configurator `Profibus DP Network File (*.dp) `Profi S-IO Network File (*.sio) `LONNetwork File (*.lon)1S B C s o f t w a r e2C o m m u n i c a t i o n & I n t e r a c t i o n4R o o m a u t o m a t i o nAll parameters and modules can be viewed at a glance and printed out as system documentation in the Device ConfiguratorSymbol EditorThe Symbol Editor is the heart of Saia PG5® Core. It defines and documents all the symbols used by the program.T he various editors are connected with the Symbol Editor. New symbols used in the program code are incorporated directly by the Symbol Editor.` T he import/export function allows the reuse of pre-defined I/O lists in electrical diagrams and visualisation tools. ` S ymbols can be grouped together. All the symbols re-quired for a function form one group. This makes it easier to use functions and recognise symbols in the program code, and also gives a clearer overview in the Symbol Editor.Overview of all symbols used in the Symbol Editor184Saia PG5® Fupla (function block diagram)Fupla is the SBC proprietary function block diagram editor. It differs in many respects from other graphic programming interfaces:`One Fupla file may contain several program blocks. This means that one file can encompass an entire machine func-tion. In symbolic programming, each program block is given an individual symbol name. This prevents collisions during the build.`Fupla blocks are organised into pages. Each page can pro-duce several outputs so that entire functions can be viewed at a glance on one page.`Graphic functions (FBoxes) not only have inputs and out-puts, but also parameter windows for configuration and online modification.Saia PG5® Fupla (function block diagram)Comment:The Kopla Editor (contact plan) is an integral part of Saia PG5® Fupla Editor. Unlike conventional graphic programming environ-ments, FBoxes and contact plan elements can be combined in a single graphic.Saia PG5® S-Edit (instruction list IL)Saia PG5® S-Edit (instruction list IL)The editor for the strong instruction set of Saia PCD®. S-Edit combines an editor and online debugger in one interface. `The colour syntax function detects valid instructions and applies a colour to them. The program code is thus much easier to read and typographic errors are detected immedi-ately.`The "Bookmarks", "Goto Line", "Find and Replace" editor functions make it easier to navigate through extensive programs.`The code built can be displayed directly in the original code. The function is also used by the integrated debugger. `Complete functions can be copied from a library using drag & drop.Saia PG5® Graftec (sequential function chart)Saia PG5® Graftec (sequential function chart)Graftec (sequential function chart) is particularly suited to sequential processes. Sequential blocks are a fixed component of the PCD firmware and are processed by it efficiently.`Steps and transitions can be programmed in IL and graphi-cally in Fupla. ` T o also ensure a good overview with extensive sequential processes, division into sub-pages is possible.`In online mode, the active transition is permanently dis-played.`Option to process the code step-by-step in step mode.Programming methods in the Saia PG5® Core1851S B C s o f t w a r e3S B C S -W e b t e c h n o l o g y2C o m m u n i c a t i o n & I n t e r a c t i o n4R o o m a u t o m a t i o nStructure of the Fupla EditorThe Saia PG5® Fupla Editor is the quickest and most reliable method of implementing applications. This editor can also be easily used by those with no software programming experience. It is the right tool for optimising and modifying systems. All complex functions have been implemented by specialists in Saia PG5® S-Edit or Saia PG5® Graftec and packaged into graphic function blocks (FBoxes)."Ready and simple to use" also by service technicians and process engineers. > 95% of all applications can be implemented in the automation infrastructure through engineering using Saia PG5® Fupla alone. No line of code is written here.`Programming is facilitated with pre-programmed function blocks (FBoxes) for all standard functions`Creation of complex user programs by simply positioning and linking FBoxes without requiring extensive program-ming knowledge.`Extensive and high-performance FBox families for communi-cation and building automation tasksFeatures of the libraries`The clearly arranged tree structure simplifies FBox selection. `Parameters are conveniently entered via adjust windows in the Fupla editor, without losing the program overview`Detailed context-sensitive FBox information, clear parameter descriptions and graphic presentation in the function block diagram editor (Fupla) make user programs easy to read and understand`Online display of process values and parameter adjustment makes commissioning considerably easier and saves mainte-nance costs`Obvious differentiation between data types by using different coloursProcessusedBenefits of using the Fupla EditorSaia PG5® FuplaEach data type is identified by a colour. This makes programs easier to read.Binary data Purple Integer dataBlue Floating point dataYellow Texts (TX) and data blocks (DB)Green186Clear grouping into familiesAll FBoxes (function boxes) are grouped into families. This provides a better overview and makes it easier to find individual FBoxes.A distinction is also made between standard, application and user FBox:Standard: Shows the FBox libraries of the basic application componentsApplication: Shows the FBox libraries of the engineering application componentsUser: Only shows the FBox libraries which the user himself has createdAll: Shows all available FBox librariesF avourites: On this page the user can group together the most frequently used FBoxes (from all libraries).This means that it is no longer necessary to search for FBoxes or to switch between library tabs.FBoxes in the Saia PG5® CoreThe standard and application FBoxes are readily available for users in the Saia PG5® Core.The standard FBox libraries are basic families which offer normal logical and arithmetic operations and numerous useful systemfunctions.In addition to the standard FBoxes, the Saia PG5® Core contains additional FBoxes. These include application FBox libraries which comprise engineering families.The search function (Filter) in the Selector enables a specific FBox to be found quickly.So that Engineering can access the correct FBoxes, their function and parameters must be known. The online user manual integrat-ed into the PG5 Core is the ideal way to get a quick overview of the relevant FBoxes.Clicking on the FBox makes information such as a brief description of the FBox, an explanation of inputs and outputs, information on the parameter settings and a function description of the FBox accessible to all.HVAC online user manual1871SBCsoftware3SBCS-Webtechnology2Communication&Interaction4Roomautomation Web Editor – a powerful software toolThe production of web-based visualisation and controlinterfaces is an essential element of the engineeringeffort. Appealing, functionally designed web pages arethe public face of the system, supporting operationalefficiency and safety. A powerful tool for generating theweb pages is therefore crucial.Saia PG5® Web Editor: simple, intuitive and efficientDesigning dynamic web pages with a normal HTML editor is laborious and requires specific expertise (in-depth HTML and Javaprogramming knowledge). With the Saia PG5® Web Editor, SBC provides the user with an easy-to-use software tool for generatingweb pages to ensure that this innovative technology does not remain the preserve of a small number of specialists. The Web Editoris used to create web pages in HTML5 or in TEQ-format simply and efficiently by placing and parameterising objects. Operation ofthe editor is intuitive, and rquires no HTML or Java programming knowledge. With optimum integration into the Saia PG5® ControlsSuite and the associated direct access to all symbols, powerful macro management to generate your own reusable macros andmany other useful functions for efficient generation of web pages, the engineering costs are significantly reduced compared toother editors.The tool is designed for the automation environment. Applications include system visualisations, alarming and trending functions,or just one service page. The full integration into the Saia PG5® Core combined with Saia PCD® controllers guarantees a particularlyefficient working method.The Saia PG5® Web Editor produces appealing web visualisations with no web designer skills required.Start screen for Saia PG5® Web Editor 8The Web Editor includes a transparent and adjustable workspace for efficient operation. The workspace essentially comprises themenu/command bar, the View Editor (drawing area) and windows. With docking window technology, the user can position andshow/hide the windows as required.。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

目录第一章概述 (2)1.1概述 (2)1.2主要特性 (2)1.3操作环境 (2)第二章安装与卸载 (4)2.1安装 (4)2.2卸载 (4)第三章界面介绍 (6)3.1菜单 (6)3.1.1文件 (6)3.1.2控制 (8)3.1.3设置 (9)3.1.4帮助 (9)3.2工具栏 (9)3.2.1主工具栏 (19)3.2.2管理窗工具栏 (10)第四章节目制作 (10)4.1第一步：设置尺寸 (10)4.2第二步：创建节目 (11)4.3第三步：节目设置 (12)4.4第四步：完成制作 (13)第五章技术支持 (14)第六章相关常见问题 (14)第一章概述1.1概述LED图文控制系统是由**电子科技公司为图文控制系统专业制作的集编辑、模拟和控制为一体的专业软件。

它不仅安全、稳定、实用而且便于各类人群的学习和使用。

由于其高可靠性和稳定性，它被广泛运用于各个领域。

本软件其根据人机交互原理设计使其结构合理、便于使用和维护，界面简洁而不单调，功能强大却不紊乱，处处显示出以人为本的特点。

最为重要的是它具有功能上的可扩展性。

1.2主要特性节目的播放是以页的方式进行的，页的数量根据LED条屏的尺寸的不同而各异。

其控制方式通常采用串口通讯，包括单机版的RS232以及服务器版的RS485网络通讯。

1.3操作环境操作系统：中/英文Windows/XP；硬件配置：CPU: 奔腾300MHz或以上内存:64M或以上第二章安装与卸载2.1 安装安装LED图文控制系统，可按照如下步骤进行：双击“setup”文件,在弹出的安装向导对话框中，系统显示界面：单击下一步，系统将自动进行安装。

）系统自动完装完毕后，会在您的电脑桌面上自动生成一个快捷方式图标双击该图标直接运行程序。

2.2卸载LED图文控制系统软件为您提供了一个自动卸载功能选择，以删除控制系统的所有文件、程序组以及快捷方式等。

您可以在→开始→程序→LED 编辑软件→卸载LED编辑软件，也可在【控制面板】中选择【添加/删除程序】快速卸载。

第三章界面介绍3.1 菜单主菜单主要包含四个子菜单，它们分别是：文件（F）、控制（C）、设置（S）和帮助（H）。

文件：通常用于建立新的节目、保存文件及退出应用程序的操作。

控制：主要用于欲播放的节目的预览以及发送数据到控制器。

设置：可以帮助您设置控制器和软件的各种各样的参数，包括：LED 屏的数量、尺寸、控制器类型、通讯模式以及串口设置等。

3.1.1 文件1）新建“新建”通常用于创建新的节目列表。

单击“新建”，屏幕上将直接刷新出一个新的页面，但不保存您之前已编辑或正在编辑的内容，所以请在新建一个节目页之前将之保存妥当。

2）打开“打开”是用于打开一个已经存在的文档。

单击“打开”，系统就弹出一个对话窗口。

在硬盘上选择您想打开的文件，双击或单击“打开”按钮以打开文件，载入并按LED条屏尺寸自动分页至控制系统界面右边的显示内容列表内。

3）保存“保存”可用来保存当前编辑的节目。

单击“保存”，如果该文件是首次被保存，则系统就弹出一个“另存为”的对话框，您需要选择正确的路径并输入文件名字，然后点击“保存”按钮，该文件则以“.LED”为扩展名被自动保存下来；如果该文件并非被首次保存，则您只需要点击“保存”或按下快捷组合键即可保存。

它不会弹出“另存为”的对话框，但会覆盖掉以前所保存过的版本。

4）另存为“保存”与“另存为”之间的唯一区别在于：每次当您单击“另存为”，系统都会弹出一个“另存为”的对话框，您可以在保存此次编辑之前改变路径和文件名。

5）退出“退出”可帮助您退出整个应用程序。

3.1.2控制1）播放“播放”可用以预览目前所编辑的节目页。

其快捷组合键是“CTRL+P”。

（暂时不可用）2）停止“停止”可用以停止正在播放可预览的节目页。

其快捷组合键是“CTRL+S”。

（暂时不可用）3）发送数据“发送数据”可用于发送数据至当前的LED屏幕上。

4）校准时间“校准时间”可用以调整当前屏幕的时钟与计算机的时钟的同步。

5）打开屏幕“打开屏幕”可用以打开当前正在编辑的LED屏幕。

6）关闭屏幕“关闭屏幕”可用以关闭当前正编辑的LED屏幕。

7）屏幕测试“屏幕测试”用来测试屏幕是否连接正常(显示红绿黄斜线网格)。

8) 微机串口测试“微机串口测试” 用来测试计算机串口通讯是否正常.3.1.3设置1）设置屏参“设置屏参”可用于设置控制器和软件上的各种各样的参数，包括：LED 条屏数量、尺寸、控制器类型、传输模式和串口设置等。

单击“一般用户设置”，系统就弹出一个输入密码的对话框。

该出厂初始密码为168。

输入完密码并点击确定后，您将看到一个参数设置窗口。

1.选择厂家给你提供的“控制组件”和通讯模式及自己计算机的串口2.然后配置厂家给的扫描方式：点击右下脚的“从文件加载”按钮出现下面对话框：点击打开按钮，选择所要的文件，进行参数加载扫描就配置好了。

然后修改屏的长度和宽度的点数进行参数加载，退出之前一定要按保存按钮。

退出之后就可以进行内容编辑了。

另一种扫描的设置方式直接点击图中的p10的按钮这是常用的扫描方式，然后修改长度和宽度加载即可。

2）定时开关机这个选项可帮助您按照您的要求打开或关闭LED条屏显示屏幕。

3.1.4帮助1）帮助您可以在这里获取一些帮助信息。

2）关于您可以在此获取您所使用的控制系统的版本号。

3.2工具栏3.2.1主工具栏打开：打开一个已经存在的led播放文件。

保存：保存正在编辑的节目。

节目：每个节目可包含四个分区.边框：支持82种边框显示.单行文本：用于播放单行文本，例如通知、广告等文字。

多行文本：用于打一些比较多的内容和导入一些word文件，表格。

支持表格的导入。

静态文本：用于播放静止文本，例如公司名称、标题等文字。

时间日期：显示数字的时间和日期。

模拟时钟：用于显示日期、时间、模拟时钟等。

动画：支持avi gif文件图片：可以播放各种文字、图片计时：用于正、倒计时。

温度：用来显示您所需要测量的环境温度等信息。

（需要硬件的支持）3.2.2管理窗口工具栏添加节目：单击节目该按钮即出现一个对应的节目序号，可在其框中随意添加您所想要播放的文字内容.。

并按您预先设置的LED条屏的尺寸自动分成相应的页数列于表中。

添加对象：单击该按钮则出现您要填加的功能对象。

删除对象：单击时可删除选定的节目页。

（待扩展。

目前可通过在添加文字对话框中进行增删。

）第四章节目制作节目(节目文件)由一个或多个节目页所组成，节目页是系统根据您所设置的LED条屏的尺寸自动分割成的多个页面，以连续并完整地播放您所想要播放的文件。

您可以通添加文字、时间和温度按钮来实现在任何您想要的时候播放相应的内容。

4.1第一步：设置尺寸显示屏参数一定要设置正确，否则显示屏显示可能不正常，通讯也可能出现错误。

设置方法：菜单→设置→一般用户设置，在此设置显示屏的有关参数，屏幕大小、通讯方式，扫描文件加载，保存退出后，即可编辑被容：1首先点击主菜单添加节目2.如果需要边框就选择一个边框添加3.添加模拟时钟4.添加单行文本，需要修改文字的颜色和字号选择需要选中需要修改的文本。

（单行文本支持右键的粘贴复制）4.3第三步：节目设置选定或创建了一个节目页后，您需要设置窗口右边的页面属性中的各个选项。

如停留时间、速度级别以及多种可选的动作特技。

字体: 字体设置(如:宋体,黑体等).大小: 设置字体字号.颜色: 设置字的颜色.特技: 显示花样.速度级别: 显示内容出现的时间或在做某种效果的速度.停留时间: 显示区内容的停留时间.4.4第四步：完成制作经过以上几步后即可制作出相应的演播节目，此时可通过主菜单上的发送按钮进行发送了。

如果您想播放一个已经存在的节目文件，直接点接“打开”按钮以打开文件。

并请记得在退出应用程序之前保存该节目。

定时开关机设置定时开关机可以在用户规定的时间段内点亮屏幕。

（1）选中【设置】-》【定时开关机】；（2）选中【是否使用定时开关机】（选中为使用定时开关机，不钩选为取消定时开关机）（3）如起用定时开关机在下面输入需要开启和关闭屏幕的时间（精度为分）（4）点击【确认】按钮第六章技术支持感谢您购买LS-C图文控制系统，如果您遇到有关于我们产品的任何问题，请不吝赐教，及时和我们或您的直接服务商取得联系。

第七章常见的相关问题解答1.我们的产品LS-C支持四个文本分区，其中时间、温度、正倒计时都不含内.2.每个节目的分区不能重叠.3.串口通讯线是DB9九针的2、3、5与计算机是直连的.4.参数设置里时钟分频的应用：有时需要调整屏的刷新率，根据实际适当整.5.参数设置里使能延长的应用：有些显示板有暗亮的现象，适当调整这个参可以调整好4.发送完内容黑屏的原因：1.参数设置里使能跟亮度的选项调整的不正确。

2.参数设置里红绿数据项选择的不正确。

3.参数设置里扫描选的不正确。

6. RS232串口通讯不稳定的原因？【1】、如果串口通讯采用的是USB转串口的方式，一定要慎重了！由于市面上销售的USB转串口线质量良莠不齐，选择合适的USB 串口转换线是必须的，推荐使用“力特”品牌的比较稳定。

如果台式机建议用插入计算机的串口卡比较稳定。

【2】、通讯线距离过长，要选用双绞线的橙色、绿色、蓝色三线。

现在好多的双绞线棕色的那对线是铁线或者是合金的，会影响传输速率的，这对线最好不要用。

【3】、通讯线使用非屏蔽双绞线（FTP-5或5E的标准8芯4对双绞线）进行数据传输，具体做线方法是：使用两对双绞线，分别将串口中的发送和接收线都和地线双绞在一起，焊接时两端的2针和3针，和2、3针双绞的地线都焊接在5脚上。

例如：用橙色和绿色这两对线，橙色接2，绿色接3，橙白和绿白接5.7.我们为什么软件不做自动查找串口？经过我们长时间测试和工业控制的经验，自动查找串口很不稳定。

经常会产生误查，错误通讯。

例如：计算机上的很多自带东西都会被认为是串口的卡，即使不误认也会经常通讯冲突，比较突出的就是调制解调器、红外线、蓝牙、串口鼠标都可能被认为是串口设备，还有如果一个计算机有几个串口，其他的串口要是连有串口设备，发出的通讯指令也会对工作的串口有所影响。

8.LS-C卡怎么也通讯不上了：按住卡上的红色按钮，给卡上电十秒钟，控制卡的参数就回到出厂的状态了，重新设置参数即可应用了。

（这个方法谨慎使用）。
