(一)变化与统一 变化与统一是组织创作最基本的法则,它贯穿于所有
组织结构中,对组织结构来说,无处没有变化与统一 的学问。
变化是指组织图中各组成部分的区别、各组织点的差 异等。如经纬组织点本身的不同,由组织点而形成的
浮长线与组织点的均匀排列效果的不同,浮长线排列 的曲与直、左与右 、正与反等的不同、组织点排 列明与暗的不同,结构紧密与松弛的不同等等,相
既要了解一般的美学常识,又要结合生产、生活实际;
既要借鉴与古人的设计经验,又要大胆地实践与创新;
既要有一定的理论基础知识,又要有一定的实际经验。
二、原组织的变化设计
平纹变化组织
方平组织变化设计 方平组织嵌入平纹的设计 改变经纬浮长(增减组织点)的设计方法 平纹变化小花纹组织 经重平纬重平的混合分区设计
底片对比法
底片对比法
夹花斜纹
缎纹变化组织
加强缎纹 花纹加强缎纹 变则缎纹 镶嵌小花纹的缎纹组织
织物组织设计教材(PPT93页)培训课件 培训讲 义培训 ppt教 程管理 课件教 程ppt 织物组织设计教材(PPT93页)培训课件 培训讲 义培训 ppt教 程管理 课件教 程ppt
设计时,可从以下几方面着手:
a. 经面组织与纬面组织点的对比 b. 交织点疏和密的对比 c. 粗犷与细腻组织的对比 d. 组织经处理产生凹与凸的对比
a. 经面组织与纬面组织点的对比
b. 交织点疏和密的对比
c. 粗犷与细腻组织的对比
d. 组织经处理产生凹与凸的对比
(二)均衡与对称法则
均衡法则:
a. 组织的结构均衡
b. 图像的视角均衡
对称法则:
a. 轴对称设计
b. 中心对称设计
对称设计的优点:
❖ 在能使花纹变大变清晰的同时还能节省 使用的综片数; ❖ 减少和防止因交织点不均匀产生织造病 疵; ❖ 方便工人生产操作等。

双面织物设计

双面织物设计
模块五 双面网眼织物设计

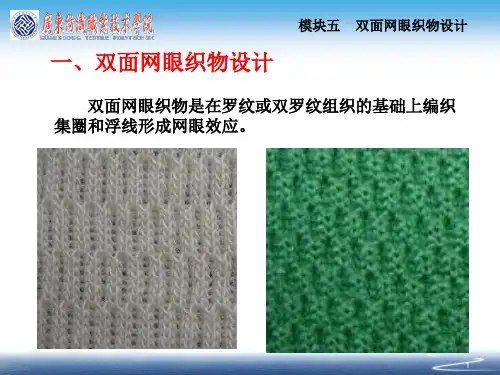

一、双面网眼织物设计
双面网眼织物是在罗纹或双罗纹组织的基础上编织 集圈和浮线形成网眼效应。
1
模块五 双面网眼织物设计
1.罗纹集圈网眼织物
采用罗纹与集圈结合可使织物表面呈现菱形凹凸网 眼效应,这种织物透气性好,纵向和横向延伸性小。
1
2
2
模块五 双面网眼织物设计
(1)在成圈过程中,由于线圈之间受力的不同,线 圈在形态上产生了差异,因而在织物表面形成了网眼 与小方格的外观效应。如果适当增加集圈的弯纱深度 和集圈列数,则线圈结构变化就更为突出,网眼和小 方格的效应将更加明显。
(2)针织物正面出现交替排列的网眼结构,反面则 显示被拉长的集圈线圈组成的线圈纵行。该组织形 成的织物有双层立体感,其网眼效应比前者明显。
3
织物产品
模块五 双面网眼织物ຫໍສະໝຸດ 计提花网眼复合织物的上机工艺:
原料:18tex涤棉纱(T65/C35);111dtex涤纶低弹丝。
纱线排列顺序:1、4、7、10路采用111dtex涤纶低弹丝; 2、3、5、8、9、11、12路采用18tex涤棉纱。
4
模块五 双面网眼织物设计
织物由集圈、编织、浮线相组合,使正面具有网眼效 应,反面具有竖条效应。正反面线圈之间衬入低弹丝 集圈,使布面丰满、厚实,且有弹性,克服了卷边的 缺点。
由于正面有网眼效应,该产品透气性好,正、反面均 可做服用正面。
5
2.双罗纹集圈网眼织物
模块五 双面网眼织物设计
采用双罗纹集圈组织、双罗纹抽针集圈组织等,在
(2)、(3)都属多列双罗纹集圈,集圈列数愈多,网眼 效应就愈显著。 (2)所示的组织若用高特数纱线在低机 号针织机上编织,其织物可做春秋季上装;若用低特数纱 线在高机号针织机上编织,其织物可做衬衫等。 (3)所 示的组织若用涤纶变形丝或涤棉混纺纱编织,其织物可做 衬衫或翻领杉。

第六章机织物双层及多层组织

第六章机织物双层及多层组织

第六章机织物双层及多层组织第六章机织物双层及多层组织机织物双层及多层组织(double-layer and multi-layer weaves)是由两组或两组以上的经纱与两组或两组以上的纬纱分别交织形成相互重叠的上、下两层或多层织物的组织。

根据上、下层的相对位置关系,分别称表层和里层。

表层的经纱和纬纱称为表经和表纬,里层的经纱和纬纱称为里经和里纬。

根据用途的不同,表、里两层可以分离也可以连接在一起。

图6-1所示为表、里两层组织结构示意图,表经:里经=1:1,表纬:里纬=1:1,表层组织与里层组织均为平纹组织。

图6-2所示是以织物的纬向剖面图来说明双层组织的构成原理。

图中以空白表示表经、2表纬;以斜剖线表示里经、里纬。

表、里经纱均为1:1排列,表、里层组织均为纬重平。

2(a)表示第1根表纬织入时的经纱位置,这时表经按组织要求提升一半与表纬交织形成表层组织,所有里经全部下沉不与表纬发生交织;(b)表示第1根里纬织入时的经纱位置,这时所有表经全部提升不与里纬发生交织,而里经按组织要求提升一半与里纬形成里纬组织;(c)表示每一组纬纱分别与各自系统的经纱交织,从而构成互相分离的表、里两层组织。

由此可见,制织表、里双层组织的必要条件是:(1) 投入表纬织表层时,里经必须全部沉在梭口下部,不与表纬交织;(2) 投入里纬织里层时,表经必须全部提升,不与里纬交织。

双层组织的表、里层根据需要可以紧密地连接在一起,其连接方式很多,如连接表、里两层的一侧或两侧,可构成双幅、多幅或管状等织物;如将表、里两层依照花纹轮廓互相交换,可获得表、里换层的双层织物;利用各种不同的连接方法,可构成接结的双层组织等等。

机织物中应用双层及多层组织的主要目的是:(1) 用一般的织机(非圆型的)可制织管状织物;(2) 使用两种或两种以上的色纱作为表、里经纱和表、里纬纱,能构成纯色或多色花纹;(3) 表、里层用不同缩率的原料,能织出高花效应的织物;(4) 双层及多层组织能增加织物的重量、厚度和弹性;(5) 构成三维立体织物。
