频率、频点
频点与频率关系
频率与频点相关概念第一节介绍频率、频点的概念1、频率这里指无线信号的发射频率。
包括：手机发给基站的上行信号和基站发给手机的下行信号；GSM900的工作频段为890~960MHz，GSM1800的工作频段为1710~1880；其中：Uplink Downlink GSM 900 890~915 MHz 935~960 MHz 移动台向基站发信号的上行链路频段；基站向移动台发信号的下行链路频段；GSM 1800 1710~1785 MHz 1805~1880 MHz。
2、频点频点是给固定频率的编号。
频率间隔都为200KHz。
这样就按照200KHz的频率间隔从890MHz、890.2MHz、890.4MHz、890.6MHz、890.8MHz、891MHz …… 915MHz分为125个无线频率段，并对每个频段进行编号，从1、2、3、4 …… 125；这些对固定频率的编号就是我们所说的频点；反过来说：频点是对固定频率的编号。
在GSM网络中我们用频点代替频率来指定收发信机组的发射频率。
比如说：指定一个载波的频点为3，就是说该载波将接收频率为890.4MHz的上行信号并以935.4MHz的频率发射信号。
（参考《爱立信RBS200》黑皮书第1.3节《频率的分配及复用》）GSM900的频段可以分成125个频点（实际可用124个）。
其中1~95属于中国移动、96~124属于中国联通。
第二节 BCCH与TCH载波的概念1、BCCH与TCH载波的概念根据物理信道所传递的信息内容不同，将物理信道分为不同类的逻辑信道；包括控制信道和业务信道（关于逻辑信道的具体分类，参考《爱立信RBS200》1.5.1节《逻辑信道的分类》）。
用于发送控制信息的载点我们叫做主频，即BCCHNO；用于发送话音、数据信息的频点我们叫做TCH频点，即TCH。
2、BCCH载波与TCH载波的区别BCCH载波：由于测量的准确性需求（切换机制的需要）与广播控制信道的工作模式，BCCH载波必须一直保持最大功率发射（所有时隙），所以其输出能量是恒定不变的，从另一角度上看，它造成的干扰也是最严重的，整个无线网络最大的干扰源由BCCH载波所造成。

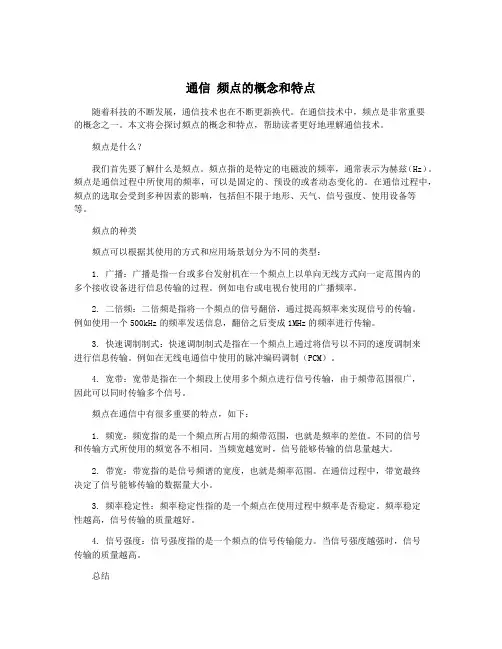

通信 频点的概念和特点
通信频点的概念和特点随着科技的不断发展，通信技术也在不断更新换代。
在通信技术中，频点是非常重要的概念之一。
本文将会探讨频点的概念和特点，帮助读者更好地理解通信技术。
频点是什么？我们首先要了解什么是频点。
频点指的是特定的电磁波的频率，通常表示为赫兹（Hz）。
频点是通信过程中所使用的频率，可以是固定的、预设的或者动态变化的。
在通信过程中，频点的选取会受到多种因素的影响，包括但不限于地形、天气、信号强度、使用设备等等。
频点的种类频点可以根据其使用的方式和应用场景划分为不同的类型：1. 广播：广播是指一台或多台发射机在一个频点上以单向无线方式向一定范围内的多个接收设备进行信息传输的过程。
例如电台或电视台使用的广播频率。
2. 二倍频：二倍频是指将一个频点的信号翻倍，通过提高频率来实现信号的传输。
例如使用一个500kHz的频率发送信息，翻倍之后变成1MHz的频率进行传输。
3. 快速调制制式：快速调制制式是指在一个频点上通过将信号以不同的速度调制来进行信息传输。
例如在无线电通信中使用的脉冲编码调制（PCM）。
4. 宽带：宽带是指在一个频段上使用多个频点进行信号传输，由于频带范围很广，因此可以同时传输多个信号。
频点在通信中有很多重要的特点，如下：1. 频宽：频宽指的是一个频点所占用的频带范围，也就是频率的差值。
不同的信号和传输方式所使用的频宽各不相同。
当频宽越宽时，信号能够传输的信息量越大。
2. 带宽：带宽指的是信号频谱的宽度，也就是频率范围。
在通信过程中，带宽最终决定了信号能够传输的数据量大小。
3. 频率稳定性：频率稳定性指的是一个频点在使用过程中频率是否稳定。
频率稳定性越高，信号传输的质量越好。
4. 信号强度：信号强度指的是一个频点的信号传输能力。
当信号强度越强时，信号传输的质量越高。
总结通信中的频点是非常重要的概念，在不同的通信方式和应用场景中都发挥着至关重要的作用。
频点的特点和种类各有不同，选取正确的频点也是通信过程中必不可少的一步。

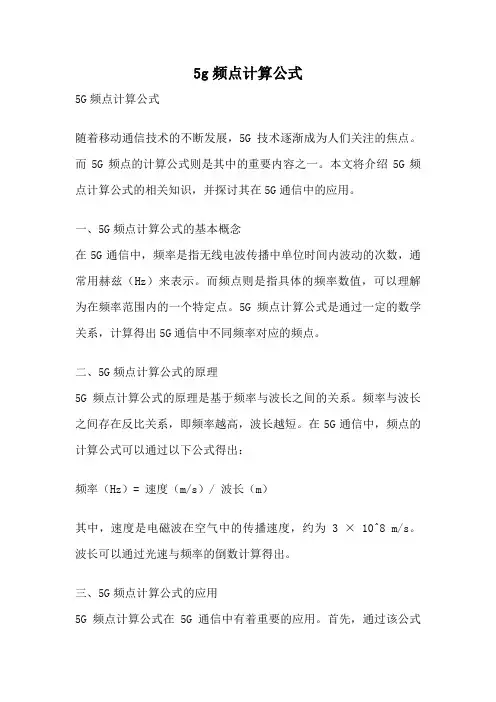

5g频点计算公式
5g频点计算公式5G频点计算公式随着移动通信技术的不断发展，5G技术逐渐成为人们关注的焦点。
而5G频点的计算公式则是其中的重要内容之一。
本文将介绍5G频点计算公式的相关知识，并探讨其在5G通信中的应用。
一、5G频点计算公式的基本概念在5G通信中，频率是指无线电波传播中单位时间内波动的次数，通常用赫兹（Hz）来表示。
而频点则是指具体的频率数值，可以理解为在频率范围内的一个特定点。
5G频点计算公式是通过一定的数学关系，计算得出5G通信中不同频率对应的频点。
二、5G频点计算公式的原理5G频点计算公式的原理是基于频率与波长之间的关系。
频率与波长之间存在反比关系，即频率越高，波长越短。
在5G通信中，频点的计算公式可以通过以下公式得出：频率（Hz）= 速度（m/s）/ 波长（m）其中，速度是电磁波在空气中的传播速度，约为 3 × 10^8 m/s。
波长可以通过光速与频率的倒数计算得出。
三、5G频点计算公式的应用5G频点计算公式在5G通信中有着重要的应用。
首先，通过该公式可以计算出不同频率的频点，从而确定无线电波的传输目标。
这对于网络规划和频谱管理都具有重要意义，可以避免频率冲突和干扰。
5G频点计算公式还可用于计算无线电频率的差值。
在5G通信中，频率间隔对于实现多用户之间的频谱分离和资源分配非常重要。
通过计算不同频点之间的差值，可以确定不同用户或设备所使用的频率范围，从而实现资源的合理分配和调度。
5G频点计算公式还可用于计算不同频段之间的频率转换。
5G通信中将采用更高的频段，以获得更大的带宽和更快的传输速度。
通过计算不同频点之间的频率差值，可以实现频率转换和信号调制，以适应不同的传输需求和环境条件。
四、总结5G频点计算公式是5G通信中的重要内容，通过计算不同频率对应的频点，可以实现无线电波的目标传输和资源分配。
通过了解5G频点计算公式的原理和应用，可以更好地理解5G通信技术的工作原理和优势，为5G网络的建设和应用提供支持。
短波以下频率的划分和常用频点
短波以下频率的划分和常用频点中国业余电台常用频率:80m波段:3.840MHZ??3.843MHZ??3.850MHZ??3.855MHZ40m波段:7.030MHZ?7.050MHZ?7.053MHZ?7.055MHZ?7.060MHZ?7.068MHZ?7.023MHz20m波段:14.180MHZ?14.225MHZ?14.270MHZ?14.330MHZ?14.07MHZ?14.25MHZ15m波段:21.400MHZ10m波段:29.600MHZ(FM)?28.490MHZ6米波段：50.110 (USB)14.180MHZ是"B?NET"的工作频率.每天8:00开始.经常有老业余家出现14.330MHZ是"CRSA?NET"的工作频率.每周二10:00开始.150KHZ及以下这个频率的无线电波不能通过电离层传播，但是可以非常好地渗透到海洋的深处。
所以你可以在这个频段发现有很多做潜艇通讯的军事电台。
150—540KHZ这就是很多SWLs讲的长波段。
你能听到的大多数信号是一些信标台，不断重复摩尔斯码呼号。
在欧洲，从155?到?281?kHz是广播波段。
在这个波段的高端，你可以收到一些RTTY 的信号。
海洋气象和安全广播，如大家知道的NA VTEX，在512?kHz发射。
这个波段最好的接收时刻是在晚上，尤其在秋冬季节。
540—1700KHZ这里是中波广播，“中波”波段到1600?kHz结束，而“中波广播波段”却在1700?kHz结束，从1610?到?1700?kHz是新的“X”或“扩展”波段。
新的电台于1997年在这个“X”波段播音，这个“X”波段提供了精彩的DX收听机会。
1700?到?1800?kHz主要是些灯塔和导航信号，用来给鱼船和海上油井勘探的定位信号。
1800—2000KHZ这是160米的业余无线电波段，多数的语音通讯采用LSB模式，在秋冬季节的夜晚有最好的接收效果。
频率和频点的概念
频率与频点相关概念第一节介绍频率、频点的概念1、频率这里指无线信号的发射频率。
包括：手机发给基站的上行信号和基站发给手机的下行信号；GSM900的工作频段为890~960MHz，GSM1800的工作频段为1710~1880；其中：Uplink Downlink GSM 900 890~915 MHz 935~960 MHz 移动台向基站发信号的上行链路频段；基站向移动台发信号的下行链路频段；GSM 1800 1710~1785 MHz 1805~1880 MHz。
2、频点频点是给固定频率的编号。
频率间隔都为200KHz。
这样就按照200KHz的频率间隔从890MHz、890.2MHz、890.4MHz、890.6MHz、890.8MHz、891MHz …… 915MHz分为125个无线频率段，并对每个频段进行编号，从1、2、3、4 …… 125；这些对固定频率的编号就是我们所说的频点；反过来说：频点是对固定频率的编号。
在GSM网络中我们用频点代替频率来指定收发信机组的发射频率。
比如说：指定一个载波的频点为3，就是说该载波将接收频率为890.4MHz的上行信号并以935.4MHz的频率发射信号。
（参考《爱立信RBS200》黑皮书第1.3节《频率的分配及复用》）GSM900的频段可以分成125个频点（实际可用124个）。
其中1~95属于中国移动、96~124属于中国联通。
第二节 BCCH与TCH载波的概念1、BCCH与TCH载波的概念根据物理信道所传递的信息内容不同，将物理信道分为不同类的逻辑信道；包括控制信道和业务信道（关于逻辑信道的具体分类，参考《爱立信RBS200》1.5.1节《逻辑信道的分类》）。
用于发送控制信息的载点我们叫做主频，即BCCHNO；用于发送话音、数据信息的频点我们叫做TCH频点，即TCH。
2、BCCH载波与TCH载波的区别BCCH载波：由于测量的准确性需求（切换机制的需要）与广播控制信道的工作模式，BCCH载波必须一直保持最大功率发射（所有时隙），所以其输出能量是恒定不变的，从另一角度上看，它造成的干扰也是最严重的，整个无线网络最大的干扰源由BCCH载波所造成。

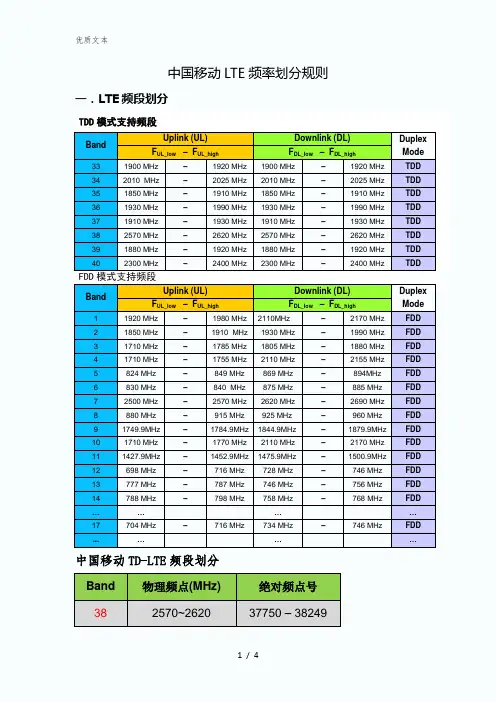

LTE频率划分规则
中国移动LTE频率划分规则一．LTE频段划分TDD模式支持频段BandUplink (UL) Downlink (DL) DuplexMode F UL_low– F UL_high F DL_low– F DL_high33 1900 MHz –1920 MHz 1900 MHz –1920 MHz TDD34 2010 MHz –2025 MHz 2010 MHz –2025 MHz TDD35 1850 MHz –1910 MHz 1850 MHz –1910 MHz TDD36 1930 MHz –1990 MHz 1930 MHz –1990 MHz TDD37 1910 MHz –1930 MHz 1910 MHz –1930 MHz TDD38 2570 MHz –2620 MHz 2570 MHz –2620 MHz TDD39 1880 MHz –1920 MHz 1880 MHz –1920 MHz TDD40 2300 MHz –2400 MHz 2300 MHz –2400 MHz TDD FDD模式支持频段BandUplink (UL) Downlink (DL) DuplexMode F UL_low– F UL_high F DL_low– F DL_high1 1920 MHz –1980 MHz 2110MHz –2170 MHz FDD2 1850 MHz –1910 MHz 1930 MHz –1990 MHz FDD3 1710 MHz –1785 MHz 1805 MHz –1880 MHz FDD4 1710 MHz –1755 MHz 2110 MHz –2155 MHz FDD5 824 MHz –849 MHz 869 MHz –894MHz FDD6 830 MHz –840 MHz 875 MHz –885 MHz FDD7 2500 MHz –2570 MHz 2620 MHz –2690 MHz FDD8 880 MHz –915 MHz 925 MHz –960 MHz FDD9 1749.9MHz –1784.9MHz 1844.9MHz –1879.9MHz FDD10 1710 MHz –1770 MHz 2110 MHz –2170 MHz FDD11 1427.9MHz –1452.9MHz 1475.9MHz –1500.9MHz FDD12 698 MHz –716 MHz 728 MHz –746 MHz FDD13 777 MHz –787 MHz 746 MHz –756 MHz FDD14 788 MHz –798 MHz 758 MHz –768 MHz FDD…………17 704 MHz –716 MHz 734 MHz –746 MHz FDD... ………中国移动TD-LTE频段划分Band 物理频点(MHz)绝对频点号382570~2620 37750 – 3824939 1880~1920 38250 – 3864940 2300 ~ 2400 38650~3965041 2496~2690 39650 ~ 41589F频段（1885-1915MHz）分为F1、F2两个频点。
移动通信系统频点划分和频率规划
移动通信系统频点划分一、GSM900上下行差45MHz说明：GSM频率在890M~915M上行,935M~960M下行,频点为0~124,其中95为临界频点;分配给移动公司的890M~909M,分配给联通公司的为909M～915M;其中对应移动的频点为0～94,联通的频点为96～124;E-GSM说明：GSM频率在880M~890M上行,925M~935M下行,频点为975~1024,其中1024为临界频点;分配给移动公司的885M~890M,未分配给联通公司;其中对应移动的频点为1000～1023;二、GSM1800上下行差95MHz说明：GSM频率在1710M~1785M上行,1805M~1880M下行,频点为512~886;分配给移动公司的1710M~1720M、1725M~1735M共20M、100个频点其中1730-1735MHz/1825-1830MHz是07年信息产业部新批,而上海、广东、北京特殊分配了1720M~1725M据集团公司技术部2006年2月通信资源管理信息;广西移动全网可使用的频点范围为512～562、586～636共100个频点,分配给联通公司的为1745M~1755M;其中一些地市1735M-1745M已经被联通占用1、频道间隔相邻两频点间隔为为200kHz,每个频点采用时分多址TDMA方式,分为8个时隙,既8个信道全速率,如GSM采用半速率话音编码后,每个频点可容纳16个半速率信道,可使系统容量扩大一倍,但其代价必然是导致语音质量的降低;2、频道配置绝对频点号和频道标称中心频率的关系为：GSM900MHz频段：f1n=+n-1×移动台发,基站收fhn=f1n+45MHz基站发,移动台收；n∈1,124GSMl800MHz频段为：f1n=+n-512×移动台发,基站收fhn=f1n+95MHz基站发,移动台收；n∈512,885其中：f1n为上行信道频率、fhn为下行信道频率,n为绝对频点号ARFCN;3、在我国GSM900使用的频段为：890～915MHz 上行频率935～960MHz 下行频率频道号为76～124,共10M带宽;中国移动公司：890～909MHz上行,935～954MHz下行,共19M带宽,95个频道,频道号为1～95; 目前通过中国移动TACS网的压频,为GSM网留出了更大的空间,因而GSM实际可用频点号要远大于该范围;中国联通公司：909～915MHz上行,954～960MHz下行,共6M带宽,29个频道,频道号为96～124;4、干扰保护比载波干扰比C/I是指接收到的希望信号电平与非希望信号电平的比值,此比值与MS的瞬时位置有关;这是由于地形的不规则、散射体的类型及数量不同,以及其他一些因素如天线的类型、方向性及高度,站址的标高及位置,当地的干扰源数目等造成的;同频干扰保护比：C/I≥9dB;所谓C/I,是指当不同小区使用相同频率时,另一小区对服务小区产生的干扰,它们的比值即C/I,GSM规范中一般要求C/I>9dB；工程中一般加3dB余量,即要求C/I>12dB;邻频干扰保护比：C/I≥-9dB;所谓C/A,是指在频率复用模式下,邻近频道会对服务小区使用的频道进行干扰,这两个信号间的比值即C/A;GSM规范中一般要求C/A>-9dB,工程中一般加3dB 余量,即要求C／A>-6dB;载波偏离400kHz的干扰保护比：C/I≥-41dB;三、其他相关频段TD-SCDM 1880-1900MHz 2010-2025MHzWCDMA 1940-1955MHz上行 2130-2145MHz下行CDMA2000 825-835MHz 870-880MHz 现用1920-1935MHz上行2110-2125MHz下行备用CDMA 825~835MHZ, 870~880MHZ上/下行,CH.ETS 450～455MHZ 460～465MHZ上/下行小灵通 1900-1920MHz小灵通退网之后给TD使用WLAN 2400~2485MHz四、WCDMA相关内容：1、扰码规划3GPP规范定义的扰码被分为512个扰码组,每个组包括1个主扰码和相应的15个辅扰码;每个小区分配1个主扰码,并且只能分配1个主扰码;为了提高小区内用户终端的接入速度,512个主扰码进一步被分为64个主扰码组,每个组内包括8个主扰码色码;为避免省际边界和室内外覆盖扰码规划冲突导致干扰,应为省际边界基站和室内覆盖站点预留一定的扰码资源,分配如下： 1) 分配6组共48个扰码用于边界扰码规划,分为A 、B 两组,每组24个扰码;2) 分配4组共32个扰码用于室内覆盖系统,为边界分配的6组在市区可用于室内覆盖系统;室内覆盖系统共可使用10组扰码; 3) 其余1-54组共432个扰码用于室外基站;2、频率规划根据工信部规定,中国联通可用的频段是1940MHz ～1955MHz 上行、2130MHz ～2145MHz 下行,上下行各15MHz;相邻频率间隔采用5MHz 时,可用频率是3个;载波频率是由UTRA 绝对无线频率信道号UARFCN 指定的;在IMT2000频带内的UARFCN 的值是通过下述公式定义的：UTRA 绝对无线频率信道号上行链路U N = 5 uplink f ； N 为9613 到 9888uplink f MHz, 其中uplink f 是上行频率,单位MHz下行链路D N = 5 downlink f ; N 为10563 到 10838.downlink f MHz, 其中downlink f 是下行频率,单位MHz根据可用频段和绝对无线频率信道号计算公式,中国联通可用的频率号见下表： 序号1 2 3 上行链路 9713 9738 9763 下行链路106631068810713频率规划应遵循如下原则：1为了尽可能降低PHS 对WCDMA 的干扰,从高端向下顺序使用频率,即单载波基站采用9763号频率,二载波基站采用9763号、9738号频率；2原则上室内外采用同频设置,个别区域如超高楼层如同频设置确实通过优化无法解决干扰问题,可慎重选择异频设置;一般建议10层以上高楼采用异频设置;3、频点使用简述：做规划优化、电磁背景干扰测试的相关工程师,可能会用到相关的信道号和对应的频率等信息;关于这些信道号与频率的信息提供一个快速记忆思路:联通WCDMA 频率范围：上行1940MHz ～1955MHz ,下行2130MHz ～2145MHz;带宽15MHz,上下行间隔为190MHz;WCDMA 的信道号即所谓的绝对无线频率信道号间隔为200KHZ,即;则25个信道的带宽为25=5M,也就是说5M 带宽包括25个信道;同理,190MHz 带宽所包含的信道为 190/=950个,即上下行间隔190M 等同于950个信道加起来的带宽; 5MHz=25个信道 190MHz=950个信道快速记忆和推算联通WCDMA的载波信道号和相应频率：1、总带宽 15MHz, 而WCDMA每个载波要求的带宽是5MHz,故可用载波为3个;可称为载波1,载波2,载波3;2、载波1的绝对无线频率信道号：上行为9713,对应频率为 MHZ; 5=9713下行为10663,对应频率为 MHZ; 5=10663可以根据上行计算下行：信道号 10663=9713+950 , 频率 =+190 MHz;3、快速推算载波2的信道号与频率：发射机CDMA信道号CDMA频率指配MHz1 N 799 N +移动台991 N 1023 N-1023 +1 N 799 N +基站991 N 1023 N-1023 +下行信道号为 10663+25=10688,频率为 +5MHz=;也可以根据上行推算下行：下行信道号为 9738+950=10663,频率为+190MHz=;4、载波3同理类推;五、CDMA相关内容：CDMA制式一开始的标准是IS95,往后演进有IS95A--IS95B---IS2000,到了IS2000实际上就到了CDMA2000 1X;CDMA2000 1X较IS95有很大改进,比如在前向引入了快速功控、在反向增加了导频信道等;800M是指CDMA使用的频段是800M的频段：反向825-835M,前向870-880M;CDMA 800MHZ 应该指的是IS95;CDMA2000 1X往后演进,划分出高速的数据网络EVDO,它有2个版本R0和RA,RA较R0有更高的前反向速率：前向3.1M,反向1.8M,这次电信重组后,中国电信将建设1X 和EVDO RA的网络,演进到3G 中的CDMA2000标准,目前搭载在CDMA800MHz系统上,我国为中国电信cdma2000分配的频率是1920～1935MHz上行/2110～2125MHz下行,共15MHz×2;在CDMA系统中,已知系统使用的频点后,根据频点计算公式得到对应的具体频率,该频率就是系统使用的频带的中心频率,然后在该中心频率上下加减,就是该频点对应使用的频带;800M频段的划分如下图所示：电信的补充频段CDMA商用系统常用频段为：上行频段范围1920~1935M；下行频段范围 2110~2125M;频点换算成频率的公式为：基站收上行： +MHz基站发下行： +MHz六、TD-SCDMA频点规划将我国第三代公众移动通信系统主要工作频段规划为时分双工TDD方式：即1880～1920MHz、2010～2025MHz；补充工作频率为时分双工TDD方式：2300～2400MHz;因为第三代公众移动通信系统中TDD方式仅有我国的TD-SCDMA,根据上述规定,产业界为方面表达,称1880～1920MHz为A频段,称2010～2025MHz为B频段,称2300～2400MHz为C频段;目前中国移动10城市TD-SCDMA均运行于B频段;随着TD-SCDMA的进一步发展和小灵通目前实际占用1900～1915MHz的退出,TD-SCDMA系统将逐渐采用A频段;七、TDD LTE的频段TDD LTE的频段啊,频段范围如下：38 2570 MHz –2620 MHz 2570 MHz –2620 MHz TDD39 1880 MHz –1920 MHz 1880 MHz –1920 MHz TDD40 2300 MHz –2400 MHz 2300 MHz –2400 MHz TDD41 2496 MHz 2690 MHz 2496 MHz 2690 MHz TDD1、D频段38主要用于主城区,宏基站覆盖；2、E频段40主要用于分布系统；3、F频段39,目前已知的主要用于农村广覆盖的建设,如目前流行的农村宽带;4、41 R10,3GPP又引入了新的TDD频段,其中B41为2500~2690MHz,非常重要;因为中国已经宣布,将B41的全部频段用于TD-LTE;38虽然包含在41内,但和频谱是相关的,有的国家地区能够拿出38的频谱,但无法拿出41这样180那么宽的频谱出来;另外38是3gpp最早定义给tdd的,但随着版本的上升需要考虑载波聚合需要很宽的带宽,而38只有50m可用,另外像日本有些国家拿不出38这个频带,但能提供38附近的频谱做tdd所以41被提出来,并被3gpp接纳;最后要说的,支持41的虽然硬件能支持38但不能说肯定支持38,这要看厂家和运营商的定制策略;LTE频段信息3GPP R10中,规定的LTE频段信息如下,高BAND为TDD-LTE频段E-UTRA Operating Band Downlink UplinkF DL_low MHz N Offs-DL Range of N DL F UL_low MHz N Offs-UL Range of N UL1211000 – 59919201800018000 –18599 21930600600-1199 18501860018600 –19199 3180512001200 – 194917101920019200 –19949 4211019501950 – 239917101995019950 –20399 586924002400 – 26498242040020400 –20649 687526502650 – 27498302065020650 –20749频段和频点信息如何映射那协议中如下规定：F DL= F DL_low+ N DL– N Offs-DLF UL= F UL_low+ N UL– N Offs-UL例如：要计算频点为38000的频段,那么根据频点表格,首先确定EARFCN=38000是BAND38的频段,那么F DL_low=2570,N DL– N Offs-DL=37750F DL= 2570+ 38000 – 37750=2595,上行频点以及从频点计算频段方法都以此类推参考文档：3GPP。
载波的频点和中心频率-解释说明
载波的频点和中心频率-概述说明以及解释1.引言1.1 概述概述部分的内容可以描述文章的主题和重要性。
以下是一个概述的例子："载波的频点和中心频率是无线通信中的重要概念。
在今天的现代通信系统中，频点的选择和管理对于实现高质量的通信具有重要意义。
频点的调整和优化可以提高通信系统的效率和容量。
而随着通信技术的不断发展和应用的不断扩展，频点和中心频率的未来发展也备受期待。
本文将探讨频点的定义、作用以及选择与分配的原则。
同时，我们还将研究频点的调整、管理和优化方法，以提升通信系统的性能和扩展能力。
在文章的结尾，我们将对频点和中心频率的未来发展进行展望，并提出一些可能的研究方向。
通过深入研究和理解频点和中心频率的相关概念，我们可以为无线通信技术的进步和发展做出贡献。
”1.2 文章结构本文共分为引言、正文和结论三个部分。
引言部分包括概述、文章结构、目的和总结四个子节。
在概述中，将介绍载波的频点和中心频率的概念和重要性。
在文章结构中，将简要说明本文的组织架构和每个部分的内容。
目的部分将明确本文的研究目标和需要解决的问题。
在总结部分，将对整篇文章的主要观点进行概括。
正文部分共包括四个子节，分别是频点的定义和作用、频点的选择和分配、频点的调整和管理以及频点的优化和扩展。
在频点的定义和作用中，将详细解释频点的概念和其在通信系统中的作用。
在频点的选择和分配中，将探讨如何选择和分配合适的频点来满足通信需求。
在频点的调整和管理中，将讨论频点的调整策略和管理流程。
在频点的优化和扩展中，将介绍频点优化和扩展的方法和技术。
结论部分共包括四个子节，分别是总结主要观点、对频点和中心频率的未来发展进行展望、提出进一步研究的方向以及结束语。
在总结主要观点中，将回顾文章的主要内容和观点。
在对频点和中心频率的未来发展进行展望中，将展望频点和中心频率在未来的应用和发展趋势。
在提出进一步研究的方向中，将指出本文未涉及的研究方向和可能的深入研究方向。
LTE频点、频率转换
据工信部对三家运营 商4G网络的TD-LTE频 谱做出的规划显示： 中国移动获得130MHz 频谱资源，18801900MHz、23202370MHz、25752635MHz； 中国联通获得40MHz频 谱资源，23002320MHz、25552575MHz； 中国电信获得40MHz频 谱资源，2370-Leabharlann 频点区间 RangeofNDL
0 – 599 600 – 1199 1200 – 1949 1950 – 2399 2400 – 2649 2650 – 2749 2750 – 3449 3450 – 3799 3800 – 4149 4150 – 4749 4750 – 4949 5010 – 5179 5180 – 5279 5280 – 5379 5730 – 5849 5850 – 5999 6000 – 6149 6150 – 6449 6450 – 6599 6600 – 7399 7500 – 7699 2170 – 2220 7700 – 8039 8040 – 8689 8690 – 9039 9040 – 9209 9210 – 9659 600 1200 1950 2400 2650 2750 3450 3800 4150 4750 5010 5180 5280 5730 5850 6000 6150 6450 6600 7500 2170 7700 8040 8690 9040 9210
Uplink
中心载频/频率 (MHz)
1920 1850 1710 1710 824 830 2500 880 1749.9 1710 1427.9 699 777 788 704 815 830 832 1447.9 3410 2000 1626.5 1850 814 807 703 1980 1910 1785 1755 849 840 2570 915 1770 716 787 798 716 830 845 862 3490 2020
频点与频率换算公式
安装无线直放站的需注意的几项内容
（3）. 隔离度 隔离度要求是无线直放站工程中很关键的一项指标，一旦施主天
线和用户天线间隔离度不能满足直放站增益的需求（隔离度小于 增益），无线直放站则会产生自激。提高隔离度的办法通常是增 大两付天线的垂直或水平距离，选择高前后比的天线或利用地形、 地物增大隔离度。隔离度应大于系统最大增益10－15dB以上。 （4）. 控制上行噪声 基站引入直放站后造成基站上行噪声上升，使基站接收机的灵敏 度下降，影响程度与直放站上行增益设置有关，增益越大影响越 大，在直放站工程设计时应充分考虑到这点。将上行增益设置到 最合理值，控制上行噪声电平，将其对网络的影响降到最低。原 则上应保证上行噪声上升不高于2.4dB，这样才能保证不对施主基 站造成大的影响。
安装光纤直放站的需注意的几项内容
（1）. 信源的选取 信源的选取直接关系到整体覆盖效果。必须保证施主基站应该有话务
容量冗余可以负担光纤直放站覆盖区域内的话务量。光纤直放站基站端 要求电入电平范围是-8~-12dBm，覆盖端电入电平范围是-30~-50dBm；两 光端机要求光出电平是0~3dBm，光入电平是-3~-10dBm。 （2）. 光纤的传输距离 在应用GSM直放站组网时，必须考虑到系统的传输时延。理想情况下， 由于时隙保护作用，移动台与基站间的距离达到35公里时仍能进行通话， 但考虑到直放站本身的时延和覆盖区域的时延，所以无线直放站的最大 传输距离不超过25公里。由于光纤的传输时延是自由空间传输的1.5倍左 右，所以光纤直放站的最大传输距离不超过15公里。
安装光纤直放站的需注意的几项内容
（3）. 安全性 光纤直放站一般安装在野外，安全性十分重要。一方面要做好
防雷措施，做好接地工作；整个系统一般要做好天线、馈线、 主机、铁塔良好接地，接地电阻要小于5欧姆。另一方面要做 好防盗措施。 （4）. 控制上行噪声 基站引入光纤直放站后造成基站上行噪声上升，使基站接收机 的灵敏度下降，影响程度与光纤直放站上行增益设置有关，增 益越大影响越大，在光纤直放站工程设计时应充分考虑到这一 点。将上行增益设置到最合理值，控制上行噪声电平，将其对 网络的影响降到最低。原则上应保证上行噪声上升不高于 2.4dB，这样才能保证不对施主基站造成大的影响。
频率与频点概念
指令：rlchc:cell=cellname,hop=off;注：如果不关闭跳频功能，重新解闭载波后频率又会混乱；
4、激活小区；
指令：rlstc:cell=cellname,state=active[,chgr=chgr];
5、逐个解闭载波和对应的发射机；每解闭完一个载波和对应的发射机后，须等到该载波占用的某个频点后才能开始解闭下一个载波，以免两个载波的不同时隙占用同一个频点；
对齐载波与频点的操作：
1、通知网络监控室，halted小区；
指令：rlstc:cell=cellname,state=halted[,chgr=chgr];
2、闭塞所有载波及发射机；
指令：rxbli:mo=rxotrx-*-*&&-*;闭塞trx
rxbli:mo=rxotx-*-*&&-*闭塞发射机；
3、BCCH载波与TCH载波应采用不同的频率复用模式
基于上述分析，BCCH载波建议采用更大的频率复用因子。并使用一组独立的频率组，如高端频点中的连续12个至24个频点。优点在于：
一 、BCCH载波与TCH载波之间并没有同频存在，同时邻频也只有一个。则BCCH载波对TCH载波也就不会造成干扰。
二、BCCH载波之间因采用了更大的复用因子，则BCCH载波之间的干扰也弱化了许多。
25
27
40
33
46
29
42
36
48
31
44
38
50
52
64
58
70
54
66
60
73
56
68
62
75
76
86
81
91
GSM参数设置详解
GSM参数设置详解第一节介绍频率、频点的概念1、频率这里指无线信号的发射频率。
包含：手机发给基站的上行信号和基站发给手机的下行信号；GSM900的工作频段为890~960MHz，GSM1800的工作频段为1710~1880；其中： Uplink Downlink GSM 900 890~915 MHz 935~960 MHz 移动台向基站发信号的上行链路频段；基站向移动台发信号的下行链路频段；GSM 1800 1710~1785 MHz 1805~1880 MHz。
2、频点频点是给固定频率的编号。
频率间隔都为200KHz。
这样就依照200KHz的频率间隔从890MHz、890.2MHz、890.4MHz、890.6MHz、890.8MHz、891MHz …… 915MHz分为125个无线频率段，并对每个频段进行编号，从1、2、3、4 …… 125；这些对固定频率的编号就是我们所说的频点；反过来说：频点是对固定频率的编号。
在GSM网络中我们用频点取代频率来指定收发信机组的发射频率。
比如说：指定一个载波的频点为3，就是说该载波将接受频率为890.4MHz的上行信号并以935.4MHz的频率发射信号。
GSM900的频段可以分成125个频点（实际可用124个）。
其中1~95属于中国移动、96~124属于中国联通。
第二节 BCCH与TCH载波的概念1、BCCH与TCH载波的概念依据物理信道所传递的信息内容不同，将物理信道分为不同类的逻辑信道；包含节制信道和业务信道用于发送节制信息的载点我们叫做主频，即BCCHNO；用于发送话音、数据信息的频点我们叫做TCH频点，即TCH。
2、BCCH载波与TCH载波的区别BCCH载波：由于测量的正确性需求（切换机制的须要）与广播节制信道的工作模式，BCCH载波必需一直坚持最大功率发射（所有时隙），所以其输出能量是恒定不变的，从另一角度上看，它造成的干扰也是最严重的，整个无线网络最大的干扰源由BCCH载波所造成。
nr频点和频率换算
nr频点和频率换算
NR（New Radio）是5G无线通信技术中使用的一种无线接入技术。
在NR中，频点和频率之间存在一定的换算关系。
在NR中，频点是指无线信号的中心频率。
频率则是指该无线信号的频率值，常用的单位是赫兹（Hz）。
换算关系如下：
1. 频点转换为频率：
频率（Hz） = 频点× 100 kHz
例如，如果频点为n，则对应的频率为 n × 100 kHz。
2. 频率转换为频点：
频点 = 频率（Hz） / 100 kHz
例如，如果频率为F Hz，则对应的频点为 F / 100 kHz。
上述换算关系适用于5G NR。
在其他无线通信标准中，频点和频率之间的换算关系可能会有所不同。
因此，在具体应用中，应根据所使用的无线通信标准进行相应的换算。
另外，还需要了解具体的频段规划和频率范围，以正确地进行频点和频率之间的转换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 频率复用因子N
小区簇：小区簇是指这样一个小区集合，在该集合内的小区须使用不同的频率，而在该集合之外的小区可以使用对应的相同频率。
所以小区簇
是可以使用全部可用频率的最小小区集合。
频率复用因子N：小区簇中小区的个数称为频率复用因子，典型值为1、4、
7、12。
如果小区簇N值减小而小区数目不变，则需要更多的簇来覆盖给定的范围，从而获得更大的容量。
因为在一定的覆盖范围内，小区簇数越多，容量越大。
二、同频干扰距离D
同频干扰距离，又称频率复用距离，简称同频距离，用D表示。
是指最近的两个同频小区中心之间的距离。
由简单的计算可知
D=，其中R为小区半径。
因此，N值大时，同频复用距离D就大，但频率利用率低，因为它需要N个不同的频率组。
反之，N小则D小，频率利用率高，但可能造成较大的同频干扰，所以这是一对矛盾。
2 频率、频点的概念
1、频率
这里指无线信号的发射频率。
包含：手机发给基站的上行信号和基站发给手机的下行信号；GSM900的工作频段为890~960MHz，GSM1800的工作频段为1710~1880；其中：
Uplink Downlink
GSM 900 890~915 MHz 935~960 MHz
移动台向基站发信号的上行链路频段；基站向移动台发信号的下行链路频段；
GSM 1800 1710~1785 MHz 1805~1880 MHz。
2、频点
频点是给固定频率的编号。
频率间隔都为200KHz。
这样就依照200KHz的频率间隔从890MHz、890.2MHz、890.4MHz、890.6MHz、890.8MHz、891MHz … … 915MHz分为125个无线频率段，并对每个频段进行编号，从1、2、3、4 … … 125；这些对固定频率的编号就是wo们所说的频点；反过来说：频点是对固定频率的编号。
在GSM网络中我们用频点取代频率来指定收发信机组的发射频率。
比如说：指定一个载波的频点为3，就是说该载波将接受频率为890.4MHz 的上行信号并以935.4MHz的频率发射信号。
（参考《爱立信RBS200》黑皮书第1.3节《频率的分配及复用》）
GSM900的频段可以分成125个频点（实际可用124个）。
其中1~94属于中国移动、96~124属于中国联通，95保留以区分两家运营商。
3 BCCH与TCH载波的概念
1、BCCH与TCH载波的概念
依据物理信道所传递的信息内容不同，将物理信道分为不同类的逻辑信道；包含节制信道和业务信道（关于逻辑信道的具体分类，参考《爱立信RBS200》1.5.1节《逻辑信道的分类》）。
用于发送节制信息的载点wo们叫做主频，即BCCHNO；
用于发送话音、数据信息的频点wo们叫做TCH频点，即TCH。
2、BCCH载波与TCH载波的区别
BCCH载波：由于测量的正确性需求（切换机制的须要）与广播节制信道的工作模式，BCCH载波必需一直坚持最大功率发射（所有时隙），所以其输出能量是恒定不变的，从另一角度上看，它造成的干扰也是最严重的，整个无线网络最大的干扰源由BCCH载波所造成。
TCH载波：大部分优化无线环境的无线功能都只是对TCH载波有效而对BCCH载波无效。
如下行不持续发射、下行为态功控、空闲模式下的发射机关闭，这些功效的共同作用下，TCH的输出能量将比BCCH载波大大弱化（最保守也有10dB以上的平均值），TCH造成的干扰迫害远远弱于BCCH载波，也就是说：上述无线功能启动后，TCH载波对整网的背境噪声将有极大的改善。
但同时TCH载波也弱化了自身的输出能量（C/I中的C值载波信号强度变小），如果有来自于BCCH载波的同、邻频干扰源（I值由BCCH载波决议），则TCH载波本身将呈现较严重的质差。
3、BCCH载波与TCH载波应采取不同的频率复用模式
基于上述剖析，BCCH载波建议采取更大的频率复用因子。
并使用一组独立的频率组，如高端频点中的持续12个至24个频点。
长处在于：
一、BCCH载波与TCH载波之间并没有同频存在，同时邻频也只有一个。
则BCCH载波对TCH载波也就不会造成干扰。
二、BCCH载波之间因采纳了更大的复用因子，则BCCH载波之间的干扰也弱化了许多。
三、由于全网的所有小区都采取这一组中的某一个频点来做为BCCH频点，所以BA表的定义也极简略，即所有小区的IDLE BA表都是基础一致。
这对刚开机的移动台或重新登录网络的移动台来说，极有利益，便于更快速选择最强的小区以登录。
TCH载波则可以采纳更小的复用因子。
因为TCH载波之间的干扰在各种无线功能合理启动后,将弱化许多。
WCDMA频点
WCDMA作为3G系统的一种制式，在3GPP最初的协议制定中，仅考虑在核心频段(上行 1920MHz～1980MHz，下行2110MHz～2170MHz)提供服务。
在我国，联通WCDMA采用的是2100MHz频段
一般我们所提的2100MHz频段代表的是2100MHz频率上下一定范围内的频率总和，而并不是固定的一个频率信号点。
新联通获得的是1940MHz-1955MHz(上行)、2130MHz -2145MHz(下行)，的网络频段，也就是说国内的WCDMA网络将会运行在2100MHz频段内，只要你现阶段购买的手机支持WCDMA 2100MHz频段那么未来就肯定能使用新联通的3G网络
乘5的原因可能是WCDMA频点的中心频率是0.2MHz的整倍数，而为什么是0.2MHz 的整倍数可能因为GSM的频点宽度为0.2MHz
联通WCDMA:上行1940～1955MHz,下行2130～2145MHz
2.1GHz频段上行频点号为9612～9888，下行频点号为10562～10838
TD的有9个频点，总共15M带宽，每个频点1.6M
室外的有6个：10054 10062 10070 10079 10087 10095
室内的3个：10104 10112 10120。
