第五章 材料的形变和再结晶

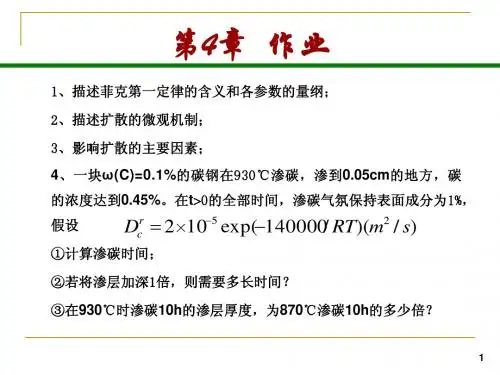

第5章 材料的形变和再结晶2
多边化过程的驱动力主要来自应变能的下降， 产生的条件: (1) 塑性变形使晶体点阵发生弯曲。 (2) 在滑移面上有塞积的同号刃型位错。 (3) 需加热到较高温度使刃型位错能产生攀移运动。 多边化前后刃型位错的排列情况下图所示：
25
5.3.3 再结晶
再结晶是指经冷变形金属加热到一定温度时， 通过形成新的等轴晶粒并逐步取代变形晶粒的 过程。
反作用力。此反作用力随位错塞积的数目n而增大。
多晶体的强度随其晶粒细化而提高。多晶体的屈服强度 s 与晶粒平均直径 d 的关系可用著名的霍尔 — 佩奇（ HallPetch）公式表示
s 0 Kd
1 2
在多晶体材料中往往存在一“等强温度TE”，低于TE时，晶界 强度高于晶粒内部的；高于TE时则得到相反的结果。 7
5,2 晶体的塑形变形 内容回顾
三、合金的塑形变形： 按合金组成相不同，主要可分为单 相固溶体合金和多相合金。 1、单相固溶体合金的塑性变形：
溶质原子对合金塑性变形的影响主要表现在
（1）固溶强化作用； （2）提高了塑性变形的阻力； （3）有些固溶体会出现明显的屈服点和应变时效现象。
22
x0 Q RT ln c0te x
在不同温度下如以回复到相同程度作比较，即上 式左边为常数，这样对两边同时取对数：
ln t A Q RT
于是，通过作图所得到的直线关系，由其斜率即可求 出回复过程的激活能Q。 铁的回复实验表明，短时间回复时，其激活能与空位 迁移激活能相近，长时间回复时，其激活能与铁的自扩散 激活能相近。因此对于冷变形金属的回复不能用单一机制 描述。
由位错理论得
m v b
材料科学基础_第五章材料的形变和再结晶
材料科学基础_第五章材料的形变和再结晶材料的形变是指材料在外力作用下发生的形状、尺寸及结构的变化。
形变可以分为弹性变形和塑性变形两种形式。
弹性变形是指物质在外力作用下只发生形状的改变，而不发生组织内部结构的改变，当外力消失时，物质能恢复到原来的形状。
塑性变形是指物质在外力作用下发生形状和内部结构的改变，当外力消失时，物质不能恢复到原来的形状。
形变过程中，材料的内部晶粒会发生滑移、动晶界和晶界迁移等变化，这些变化有助于减小材料中的位错密度，同时也能影响晶粒的尺寸、形状和分布。
当形变达到一定程度时，晶粒内部会产生高密度的位错，这会导致晶体的韧性下降，同时也容易引起晶粒的断裂和开裂。
因此，形变过程中产生的位错对材料的性能具有重要影响。
再结晶是指在材料的形变过程中，通过退火处理使晶粒重新长大，去除或减小形变过程中产生的位错和晶界等缺陷，从而改善材料的力学性能和其他性能。
再结晶的发生与材料的种类、成分、形变方式等因素有关。
再结晶可以通过两种方式实现：显微再结晶和亚显微再结晶。
显微再结晶是指晶粒在正常晶界上长大，形成新的晶粒；亚显微再结晶是指材料中的一些晶粒发生部分再结晶，形成较大的再结晶晶粒。
再结晶的发生和发展受到晶粒的尺寸、形状和分布的影响。
晶粒尺寸越小，再结晶发生越容易，且再结晶晶粒的尺寸也越小。
再结晶晶粒的尺寸和分布对材料的性能影响很大。
晶粒尺寸较小的材料通常具有优良的力学性能和高韧性，且易于加工。
因此，控制再结晶晶粒的尺寸和分布对材料的性能优化和加工有重要意义。
总之，材料的形变和再结晶是材料科学中重要的研究领域。
通过研究形变和再结晶的机制和规律，可以优化材料的性能和加工过程，从而推动材料科学的发展和应用。
材料科学基础-第5章2013
弹簧元件表示的弹性变形部分 —— 与时间无关，
Voigt-Kelvin 模型—— 描述蠕变回复、弹性后效和弹
E 为松弛常数。
性记忆等过程：
粘弹性变形特点——应变落后于应力—–弹性滞后。 施加周期应力时形成的应力 - 应变曲线回线所包含的
d ( t ) E dt
交变载荷（振动）下吸收不可逆变形功 的能力。虽然这两个名词有时可以混用， 但严格来说循环韧性与内耗是有区别的： 循环韧性——指金属在塑性区内加载时吸 收不可逆变形功的能力——消振性; 内耗——指金属在弹性区内加载时吸收不 可逆变形功的能力。
弹性滞后——表明加载时消耗于材料的变形功大于 卸载时材料回复所释放的变形功，多余的部分变形 功已被材料内部所消耗——内耗现象——用弹性滞 后环的面积度量其大小。
面积——应力循环一周所损耗的能量——内耗。
5.2 晶体的塑性变形
当施加的应力超过弹性极限e时，材料会发生塑性变形——产
生不可逆的永久变形。 大多数多晶体工程材料，变形与各晶粒的变形相关。 一、单晶体的塑性变形 在常温和低温下，单晶体的塑性变形——主要形式为滑移 (Slip)；其次有孪晶(Twins)、扭折(Twist)等方式。 高温下，单晶体的塑性变形——主要形式为扩散性变形和晶界 滑动与移动等。 滑移——在切应力作用下，晶体的一部分沿着一定晶面(滑移 面)和一定晶向(滑移方向)相对另一部分发生相对位移的现象。
2014-6-11 材料科学基础CAI教材 曾德长 13
其应力、应变符合Hooke定律——应力去除后应变 回复为零。 粘壶 —— 由装有粘性流体的气缸和活塞组成；活 塞的运动是粘性流动的结果 —— 符合 Newton 粘性 流动定律。 Maxwell模型——解释应力松弛机制：
第五章 金属的塑性变形及再结晶
四、金属的热加工
1．热变形加工与冷变形加工的区别
从金属学的观点来看，热加工和冷加工的区别是以再结晶温 度为界限。在再结晶温度之下进行的变形加工，在变形的同时没 有发生再结晶，这种变形加工称之为冷变形加工。而金属在再结 晶温度以上进行塑性变形就称为热加工。
2．热变形加工对金属组织与性能的影响
（1）改善铸态组织 热变形加工可以使金属铸锭中的组织缺陷显 著减少，如气孔、显微裂纹等，从而提高材料的致密度，使金属 的力学性能得到提高。
在工业上常利用回复现象将冷变形金属低温加热既消除应为去应力退火力稳定组织同时又保留了加工硬化性能这种热处理方法称1再结晶过程变形后的金属在较高温度加热时原子活动能力较强时会在变形随着原子的扩散移动新晶核的边界面不断向变形的原晶粒中推进使新晶核不断消耗原晶粒而长大
金属材料及热处理
第五章 金属的塑性变形及再结晶
二、冷塑性变形对金属组织和性能的影响
2．冷塑性变形对组织结构的影响 1）产生“纤维组织”
塑性变形使金属的晶粒形状发生了变化，即随着金属外形的 压扁或拉长。当变形量较大时，各晶粒将被拉长成细条状或纤维 状，晶界变得模糊不清，形成所谓的“纤维组织”。
2）产生变形织构
由于在滑移过程中晶体的转动和旋转，当塑性变形量很大时， 各晶粒某一位向，大体上趋于一致了，这种现象称择优取向。 这种由于塑性变形引起的各个晶粒的晶格位向趋于一致的晶粒 结构称为变形织构。
二、冷塑性变形对金属组织和性能的影响
3．产生残余内应力
经过塑性变形，外力对金属所做的功，约90%以上在使金属变 形的过程中变成了热，使金属的温度升高，随后散掉；部分功转 化为内应力残留于金属中，使金属的内能增加。残余的内应力就 是指平衡于金属内部的应力，它主要是金属在外力的作用下所产 生的内部变形不均匀而引起的。 第一类内应力，又称宏观内应力。它是由于金属材料各部分变形 不均匀而造成的宏观范围内的残余应力。 第二类内应力，又称微观残余应力。它是平衡于晶粒之间的内应 力或亚晶粒之间的内应力。 第三类内应力，又称晶格畸变内应力。其作用范围很小，只是在 晶界、滑移面等附近不多的原子群范围内维持平衡。
上海交大材基-第五章塑性变形与回复再结晶--复习提纲
第5章材料的形变和再结晶提纲5.1 弹性和粘弹性5.2 晶体的塑性变形（重点）5.3 回复和再结晶（重点）5.4 高聚物的塑性变形学习要求掌握材料的变形机制及特征，以及变形对材料组织结构、性能的影响；冷、热加工变形材料的回复和结晶过程。
1．材料的弹性变形本质、弹性的不完整性及黏弹性；2．单晶体塑性变形方式、特点及机制（滑移、孪生、扭折）3．多晶体、合金塑性变形的特点及其影响因素4．塑性变形对材料组织与性能的影响；5．材料塑性变形的回复、再结晶和晶粒长大过程；6．影响回复、再结晶和晶粒长大的诸多因素（包括变形程度、第二相粒子、工艺参数等）7、结晶动力学的形式理论（J-M-A方程）8、热加工变形下动态回复、再结晶的微观组织特点、对性能影响。
9重点内容1. 弹性变形的特征，虎克定律（公式），弹性模量和切变弹性模量；材料在外力作用下发生变形。
当外力较小时，产生弹性变形。
弹性变形是可逆变形，卸载时，变形消失并恢复原状。
在弹性变形范围内，其应力与应变之间保持线性函数关系，即服从虎克(Hooke)定律：式中E为正弹性模量，G为切变模量。
它们之间存在如下关系：弹性模量是表征晶体中原子间结合力强弱的物理量，故是组织结构不敏感参数。
在工程上，弹性模量则是材料刚度的度量。
2. 弹性的不完整性和粘弹性；理想的弹性体是不存在的，多数工程材料弹性变形时，可能出现加载线与卸载线不重合、应变滞后于应力变化等弹性不完整性。
弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等。
3. 滑移系，施密特法则（公式），滑移的临界分切应力；晶体中一个滑移面和该面上一个滑移方向组成。
fcc和bcc，bcc的滑移系？滑移系多少与塑性之间的关系。
滑移的临界分切应力：如何判断晶体中各个滑移系能不能开动？解释几何软化和几何硬化？为何多晶体塑性变形时要求至少有5个独立的滑移系进行滑移？4. 滑移的位错机制，派－纳力（公式）；为什么晶体中滑移系为原子密度最大的面和方向？5. 比较塑性变形两种基本形式：滑移与孪生的异同特点；6. 多晶体塑性变形的特点：晶粒取向的影响，晶界的影响； 会判断多个晶体中哪些晶体会优先发生塑性变形？7. 细晶强化与Hall-Petch 公式， 高温晶界弱化的原因；晶粒细化为何能同时提高材料的强韧性？位错塞积群效应（应力集中区的应力数值等于外加切应力n可启动临近晶粒滑移，故 高温合金为何要采用定向凝固技术获得单晶？晶界滑动机制和扩散性蠕变 8. 固溶强化，屈服现象（吕德斯带），上下屈服点的柯垂耳理论和一般位错增殖理论，应变时效；d c dcττ= 金属有四大著名的强化机制，请给出这几种机制的名称，物理实质，定量描述其强化效果的数学公式。
材料科学基础重点总结4 材料形变和再结晶
5 材料的形变和再结晶材料在加工制备过程中或是制成零部件后的工作运行中都要受到外力的作用。
材料受力后要发生变形，外力较小时产生弹性变形；外力较大时产生塑性变形，而当外力过大时就会发生断裂。
本章主要内容：一．晶体的塑性变形单晶体的塑性变形多晶体的塑性变形合金的塑性变形塑性变形对材料组织与性能的影响二．回复和再结晶冷变形金属在加热时的组织与性能变化回复再结晶晶粒长大再结晶织构与退火孪晶5.1 晶体的塑性变形塑性加工金属材料获得铸锭后，可通过塑性加工的方法获得一定形状、尺寸和机械性能的型材、板材、管材或线材。
塑性加工包括锻压、轧制、挤压、拉拔、冲压等方法。
金属在承受塑性加工时，当应力超过弹性极限后，会产生塑性变形，这对金属的结构和性能会产生重要的影响。
5.1.1 单晶体的塑性变形单晶体塑性变形的两种方式：滑移孪生滑移:滑移是晶体在切应力的作用下，晶体的一部分相对于另一部分沿着某些晶面和晶向发生相对滑动。
滑移线：为了观察滑移现象，可将经良好抛光的单晶体金属棒试样进行适当拉伸，使之产生一定的塑性变形，即可在金属棒表面见到一条条的细线，通常称为滑移线.滑移带：在宏观及金相观察中看到的滑移带并不是单一条线，而是由一系列相互平行的更细的线所组成的，称为滑移带。
滑移系：塑性变形时位错只沿着一定的晶面和晶向运动，这些晶面和晶向分别称为“滑移面”和“滑移方向”。
一个滑移面和此面上的一个滑移方向结合起来组成一个滑移系。
滑移的临界分切应力τk晶体的滑移是在切应力作用下进行的，但其中许多滑移系并非同时参与滑移，而只有当外力在某一滑移系中的分切应力达到一定临界值时，该滑移系方可以首先发生滑移，该分切应力称为滑移的临界分切应力。
滑移的特点晶体的滑移并不是晶体的一部分相对于另一部分同时做整体的刚性的移动，而是通过位错在切应力作用下沿着滑移面逐步移动的结果，因此实际滑移的临界分切应力τk 比理论计算的低得多。
（滑移面为原子排列最密的面）单晶体滑移时，除滑移面发生相对位移外，往往伴随着晶面的转动。
第5章 材料的形变和再结晶4
steel or, lead. Platinum and white gold are, at present, the most popular materials.
White gold（白金） is an alloy of gold (i.e., it is gold and silver or palladium（钯）. This is where the concept of Karat (开，克拉) comes in. Karat is a measure of the purity of the material.
2. 晶粒越细，塑韧性提高
细晶粒材料中，应力集中小，裂纹不易萌生； 晶界多，裂纹不易传播，在断裂过程中可吸收较 多能量,表现出高韧性。
晶界在塑性变形中的作用
协调作用：协调相邻晶粒变形
障碍作用：阻碍滑移的进行 促进作用：高温变形时两相邻晶粒沿晶界滑动 起裂作用：晶界阻碍滑移晶界应力集中
Strength or elongation
Cu
回答：为什么钻戒不用纯金而是用白金作为托 架的问题？
利用合金固溶强化理论，白金的硬度显然比纯金的高 ，以保证钻石不会从戒指中脱落。
4）屈服现象与应变时效
①屈服现象
上屈服点：试样开始屈服时对应的应力
下屈服点：载荷首次降低的最低载荷 屈服伸长：试样在此恒定应力下的伸长
拉伸试验时， p 接近于恒定。
m'
塑形变性前，ρm很低，v很大，τ 很大；这就是上屈服点 高的原因。
3. 弥散强化 4. 加工硬化
6. 应变时效
7. 柯氏气团 8. 形变织构
Questions?
1. 为什么工程上很少用纯金属？
第五章-材料的形变和再结晶
— 应变角；
扭转变形情况与剪切相似
静载：转矩T；
应变：转角
精选2021版课件
5
拉伸实验 Tensile Test
测试仪器
标准样品
Tensile Strength
(抗拉强度)
Fracture
(断裂)
Necking
(颈缩)
精选2021版课件
6
拉伸实验 Tensile Test
不同而不同。
滑移带观察：试样预先抛光（不腐蚀），进行塑性变形，表面
上出现一个个台阶，即滑移带。
精选2021版课件
35
单晶体滑移特点
• 滑移变形是不均匀的，常集中在一部分晶面上，而
处于各滑移带之间的晶体没有产生滑移。
• 滑移带的发展过程，首先是出现细滑移线，后来才
发展成带，而且，滑移线的数目随应变程度的增大
循环韧性
若交变载荷中的最大应力超过金属的弹性极限，则可
得到塑性滞后环。
金属材料在交变载荷下吸收不可逆变形功的能力，叫
循环韧性。 循环韧性又称为消振性。
循环韧性不好测量，常用振动振幅衰减的自然对数来
表示循环韧性的大小。
循环韧性的应用
减振材料（机床床身、缸体等）；
乐器要求循环韧性小。
四、 黏弹性
弹性变形的特征
（1）可逆性：理想的弹性变形是加载时变形，卸载时变形
消失并恢复原状。
弹性变形量比较小，一般不超过0.5％～1％。
（2）在弹性变形范围内，其应力与应变之间保持线性函数
关系，即服从虎克(Hooke)定律：
式中，、分别为正应力和切应力；
、分别为正应变和切应变；
E，G分别为弹性模量和切变模量
北京科技大学材料科学基础A第5章-材料的形变与再结晶(2)
第五章材料的形变与再结晶
2
第五节 孪生及扭折
滑移是形变的主要形式，孪生及扭折也是形变的不同形式。 一、孪生 孪生━ 孪生━晶体受力后，以产生孪晶的方式而进行的切变过程， 称为孪生。 孪晶━ 孪晶━以共格界面相联结，晶体学取向成镜面对称关系的 这样一对晶体（或晶粒）的合称。
晶体受到切应力后，沿着一定的晶面 (孪生面) 和一定的晶向(孪生方向) 在 孪生面) 和一定的晶向(孪生方向) 一个区域内发生连续的顺序的切变。
2. 形变引起的各向异性 金属和合金多晶体经方向性的形变后，力学性能和物理性能方 面都会出现各向异性现象。 各向异性的产生： 组织方向性 宏观偏析、微观偏析、异相晶粒、杂质等 发生方向性分布； 结构方向性 晶粒取向转动、晶体结构择尤取向， 出现织构。 3. 其它物理性能变化 结构敏感的性能(导磁率、磁饱和度、电阻) 结构敏感的性能(导磁率、磁饱和度、电阻) 明显变化 结构不敏感的性能(比重、导热性、弹性模量) 结构不敏感的性能(比重、导热性、弹性模量) 有一定影响
11
第六节 多晶体的范性形变
四、晶体的转动与形变织构
单晶体形变时，作用滑移系要发生转动： 拉伸时，作用滑移系趋于与力轴平行； 压缩时，作用滑移系趋于与力轴垂直。 多晶体在单向受力条件下形变时，各作用滑移系都有转向 与力轴平行（拉伸时）或垂直（压缩时）的总趋势。 当形变程度相当大时，多晶体会出现择尤取向，产生形变 织构。即大部分（或相当一部分）晶粒之间至少有一 个晶向相互平行或接近平行。
9
第六节 多晶体的范性形变
三、晶粒大小对形变的影响
1. 晶粒越小，试样单位横截面上晶粒的数量越多， 形变的抗力越大：
σS = σ0 + Kyd −1/ 2
晶粒的平均直径 表征晶界对形变的影响 屈服应力 屈服强度 表示晶内对形变的抗力， 约相当于单晶体τ 约相当于单晶体τk的2~3倍
学生用材料科学基础第5章
金属、陶瓷和部分高分子材料不论是加载或卸载时， (2) 金属、陶瓷和部分高分子材料不论是加载或卸载时，只要在 弹性变形范围内，其应力与应变之间都保持单值线性函数关系， 弹性变形范围内，其应力与应变之间都保持单值线性函数关系， 即服从虎克（Hooke）定律。 即服从虎克（Hooke）定律。 弹性变形量随材料的不同而异。 (3) 弹性变形量随材料的不同而异。
5.1 弹性变形
5.1.1 弹性变形的本质
定义： 定义： 外力去除后能够完全恢复的那部分变形。 外力去除后能够完全恢复的那部分变形。 从原子间结合力的角度来了解它的物理本质。
当原子受力后将偏离其平衡位置，原子 间距增大时将产生引力；原子间距减小 时将产生斥力。这样，外力去除后，原 子都会恢复其原始位置。 弹性变形
b. 滑移系 •滑移时，滑移面与滑移方向并不是任意的。 •滑移面应是面间距最大的密排面，滑移方向是原子的最密排 方向，此时滑移阻力最小。 一个滑移面和此面上的一个滑移方向合起来叫做一个滑移系。
晶体结构 面心立方 体心立方 密排六方 滑移面 {111} {110} {112} {123} 六方底面 滑移方 向 <110> <111> 底面对 角线 滑移系数 目 4×3＝12 6×2＝12 1 × 3 ＝3
圆柱形单晶体
τk σs = = m cos ϕ cos λ
1 m = cos λ cos ϕ = cos ϕ cos(90° − ϕ ) =取向因子达到最大值(0.5) σs最小，即用最小的拉应
力就能达到τk。
取向因子大的为软取向， 取向因子大的为软取向， 软取向 取向因子小的为硬取向。 取向因子小的为硬取向。 硬取向
强化机制
对于具有较多滑移系的晶体而言，除多系滑移 外，还常可发现交滑移现象，即两个或多个滑 移面沿着某个共同的滑移方向同时或交替滑移。 交滑移的实质是螺位错在不改变滑移方向的前 提下，从一个滑移面转到相交接的另一个滑移 面的过程，可见交滑移可以使滑移有更大的灵 活性。
第5章 材料的形变和再结晶3
常见金属加工方法
(a) Rolling. (b) Forging (open and closed die). (c) Extrusion (direct and indirect).(d) Wire drawing. (e) Stamping.
正应力（Normal stress）的作用
作用在晶格上的正应力只能使晶格的距离加大，不能使原
子从一个平衡位置移动到另一平衡位置，不能产生塑性变形； 正应力达到破坏原子间的吸引力，晶格分离，材料则出现
断裂。
材料在正应力作用下，在应力方向虽然不能发生塑性变形， 但应力的分解在另一方向就有切应力，可使晶格沿另外的方向
三种典型晶格的滑移系
6 <11-20>
(0001)
48
面心立方 的滑移系
BCC: {110}6<111>2+{112}12<111>1+{123}24<111>1 =48
面心立方晶体中的滑移系
密排六方晶体中的滑移系
基面滑移面 圆锥滑移面
棱柱滑移面 按室温以上热激活能力的顺序密排六方镁的滑移面和滑移方向
Density)。
滑移系：由滑移面和此面上的一个滑移方向所组成。
FCC (111)Plane <110>direction
为什么滑移面往往是原子最密排的晶面？
这个问题将在后面回答
814材料科学基础-第五章 材料的形变和再结晶知识点讲解
北京科技大学材料科学与工程专业814 材料科学基础主讲人：薛春阳第五章材料的形变和再结晶本章主要内容1.弹性和黏弹性2.晶体的塑性变形3.回复和再结晶4.热变形和动态回复、动态再结晶5.陶瓷形变的特点本章要求1.了解弹性和黏弹性的基本概念2.熟悉单晶体的塑性变形过程3.熟悉多晶体的塑性变形过程4.掌握塑性变形对材料组织和性能的影响5.掌握回复和再结晶的概念和过程6.熟悉动态回复和动态再结晶的概念和过程7.了解陶瓷变形的特点和一些基本概念应变应力b σsσe σbk s e ob εk ε变形的五个阶段：1.弹性变形2.不均匀的屈服变形3.均匀的塑性变形4.不均匀的塑性变形5.断裂阶段抗拉强度屈服强度弹性极限知识点1 弹性的不完整性定义：我们在考虑弹性变形的时候，通常只是考虑应力和应变的关系，而没有考虑时间的影响，即把物体看作是理想弹性体来处理。
但是，多数工程上应用的材料为多晶体甚至为非晶体，或者是两者皆有的物质，其内部存在着各种类型的缺陷，在弹性变形是，可能出现加载线与卸载线不重合、应变跟不上应力的变化等有别于理想弹性变形的特点的现象，我们称之为弹性的不完整性。
弹性不完整的现象主要包括包申格效应、弹性后效、弹性滞后、循环韧性等1.包申格效应材料预先加载才生少量的塑性变形（4%），而后同向加载则 升高，反向加载则 下降。
此现象称之为包申格效应。
它是多晶体金属材料的普遍现象。
2.弹性后效一些实际晶体中，在加载后者卸载时，应变不是瞬时达到其平衡值，而是通过一种弛豫过程来完成其变化的。
这种在弹性极限 范围内，应变滞后于外加应力，并和时间有关的现象，称之为弹性后效或者滞弹性。
3.弹性滞后由于应变落后与应力，在应力应变曲线上，使加载与卸载线不重合而是形成一段闭合回路，我们称之为弹性滞后。
弹性滞后表明，加载时消耗于材料的变形功大于卸载时材料恢复所释放的变形功，多余的部分被材料内部所消耗，称之为内耗，其大小用弹性滞后环的面积度量。
