铝合金卷帘门安装攻略

铝合金卷帘门安装攻略铝合金卷帘门很常见，大家对它也都很熟悉，其开启方式有手动、电动、遥控、红外，地磁环等多种形式选择，具有防碰撞功能。

使用安全，简便，静音功能的特点均为传统卷帘门无法比拟的。

铝合金卷帘门安装：1、核对洞口和卷帘门的规格这一项是正式安装的准备工作，首先，要确定洞口位置，核对洞口位置的准确性，确保洞口上面留足能够容纳卷帘门体的空间，其次，核对卷帘门的型号是不是正确，是不是与洞口规格相一致。

2、安装导轨首先，检查导轨型号是否正确，接着，在洞口处定位、划线、钻孔，然后将导轨固定好，两条导轨的安装方法是相同的，但要注意保证它们在同一水平线上。

3、安装左右支架核对门洞尺寸，并以此为依据确定支架的具体安装位置，接着，分别打孔，将左右支架固定，最后需要用水平仪调整两个支架的水平度，确保它们绝对水平。

4、将门体安装到支架上首先，根据门洞位置确定中轴长度，接着，将门体抬上支架，并用螺丝初步固定，然后，检查门体与导轨和支架的衔接是否良好，如果没有问题，就可以将螺丝拧紧，有问题就进行调试，直到问题解决。

5、弹簧调试将弹簧按顺时针方向扭转，如果能扭转一周，弹簧的暗转就刚好合适，弹簧调试好以后，就可以揭开门体包装，将其引入导轨。

6、卷门开关调试卷门安装好以后，可以将卷门开关几次，检查它的运作是否正常，螺丝是否拧紧等问题，这时如果发现问题，就能及时解决，防止日后使用出现安全事故。

7、安装限位块限位块一般安装在门体底轨上面，且尽量安装在底轨上的切口边。

8、安装门锁首先要确定门锁的安装位置，将门体关上，插上钥匙，扭动钥匙使锁管接触到门体轨道的内侧，这时做好记号，把门体打开。

接着，在标记的位置钻孔，安装上门锁，整个卷帘门就安装好了。

其实，铝合金卷帘门有内装、外装、中装、暗装多种安装方式，您可以根据建筑物的特点选择最佳的安装方案。

拉斐特铝合金卷帘门可开启，且开启方式灵活，有手动、电动、遥控，当卷帘窗开启时您不再有“视觉”上的“污染”和“牢笼”般的压抑。

金属卷帘安装方案(最新版)

金属卷帘安装方案（最新版）1、导轨安装（1）用线坠在砼体上弹出固定件中心线。

（2）焊接导轨连接件时，必须保证导轨的垂直度，垂直度不得超过1.5/1000。

（3）导轨顶部必须制成喇叭口已便于帘面顺利入槽。

（4）所有焊点必须清整，不能有熔渣、孔洞、疏松等现象，要做防腐处理。

2、卷轴安装（1）施工现场如有标高线，以标高线上返相同尺寸，每个砼体上定出二点，连成线确定支架板底部线。

如没有标高线，则确定一端支架板底线，另一端用水平管测量出，以保证传动系统水平度。

（2）支架板安装时，超出砼体部分大于支架板尺寸1/3时，超出部分必须做固定支撑。

（3）要依据洞口宽度及帘面重量计算好卷轴直径，卷轴全长绕度不得超过1.5/200。

（4）轴承及各传动部分，必须做润滑处理。

（5）活动轴部分距轴承压盖长度不得大于25mm。

3、帘面（1）帘面通过连接体及轴上的固定件与轴实现连接（2）两边嵌入导轨深度应符合GB14102-2005要求，最少嵌入量不得小于45mm，两侧要均匀。

（3）运行时应平稳，不允许有脱轨现象，倾斜度不应大于帘面宽度的1%，双帘面的两个帘面应同时升降，两个帘面之间的高度差不应大于50mm.4、电机（1）电机应安装在图纸所指示的电源位置一侧。

（2）如有特殊情况应与甲方协商。

（3）电机安装后应调节微调螺丝，以保证传动链条合理松紧度，然后紧固螺丝，各种垫片必须齐全，不得缺漏。

5、隔断安装（1）根据施工现场特点，该工程隔断不采用防火板做材料，采用与帘面同样材质无机布封堵。

（2）材料搭接处框架必须焊加强筋（3）紧固件采用自攻螺丝，不允许用拉铆钉紧固6、电控箱安装（1）强电、弱电必须分开，不能将强弱电布线在一个管内。

（2）入箱处、入盒处必须连接过渡好，不得有电线裸露现象。

（3）入箱内所有电线必须成束，每根线上要套好线号，以便维修与管理。

（4）金属管固定要牢固，出箱处、入盒处必须做弯管处理。

（5）必须做好接地保护。

铝合金卷闸门安装工艺

铝合金卷闸门安装工艺
铝合金卷闸门是一种常见的安全控制设备，其正确安装是确保其正常运行和功能的关键。

以下是铝合金卷闸门的安装工艺：
1.准备工作
确定安装位置：根据需求确定卷闸门的安装位置，并确保附近没有任何障碍物。

测量尺寸：使用测量工具准确测量门洞的尺寸，确保卷闸门能够完全覆盖门洞。

检查电源：确认安装位置附近有可靠的电源供应，以便连接卷闸门的电动机。

2.安装门体
安装导轨：根据门洞尺寸和卷闸门规格，将导轨正确固定在门洞两侧的墙壁上。

固定门体：将卷闸门的门体与导轨连接，并确保门体能够顺畅地在导轨上移动。

调整平衡：通过调整卷闸门上的平衡装置，使门体在上升和下降时保持平衡。

3.连接电器
连接电动机：将卷闸门的电动机正确连接到电源，并进行必要
的电气接地。

安装控制器：安装控制器并将其与电动机和其他电器设备连接，以实现对卷闸门的控制和操作。

4.调试和测试
手动操作：在连接电源之前，手动测试卷闸门的运行情况，确
保门体能够顺畅地打开和关闭。

动力操作：连接电源后，通过控制器测试卷闸门的自动运行功能，并确保传感器和安全装置正常工作。

调整参数：根据实际情况，对控制器的参数进行调整和设定，
以满足特定的需求和要求。

5.完成安装
清洁和保养：清洁卷闸门和周围环境，并进行必要的保养工作，以延长卷闸门的使用寿命。

确认操作：确保用户了解和熟悉卷闸门的操作方法和注意事项，并提供相关的操作手册或指导。

以上是铝合金卷闸门的安装工艺。

在安装过程中，请始终注意安全，并按照相关的安装手册和指南进行操作，以确保安装质量和使用效果。

不锈钢卷帘门的安装工艺标准

不锈钢卷帘门的安装工艺标准1. 引言本文档旨在提供不锈钢卷帘门的安装工艺标准。

卷帘门的正确安装对于保证其正常运行和延长使用寿命非常重要。

遵循以下标准能够确保不锈钢卷帘门的安全稳定地安装在指定位置。

2. 安装前的准备工作在安装之前，需要进行以下准备工作：- 确定安装位置：根据实际情况和设计要求确定不锈钢卷帘门的安装位置。

- 检查材料和设备：检查所有不锈钢卷帘门的材料和设备，确保其完好无损。

- 测量尺寸：准确测量安装位置的尺寸，确保不锈钢卷帘门的尺寸与之匹配。

3. 安装步骤3.1 准备安装工具和材料在安装过程中，需要准备以下安装工具和材料：- 扳手- 螺丝刀- 钢丝绳- 墙螺丝- 打孔机3.2 安装支架首先，安装不锈钢卷帘门的支架。

具体步骤如下：1. 使用墙螺丝将支架固定在安装位置上。

2. 确保支架平稳牢固地固定在墙上。

3.3 安装卷帘门安装支架后，开始安装不锈钢卷帘门。

具体步骤如下：1. 将不锈钢卷帘门放置在支架上，确保门与支架完全对齐。

2. 使用螺丝刀将门与支架连接，确保连接牢固可靠。

3.4 检查和调整安装完成后，需要对不锈钢卷帘门进行检查和调整以确保其正常运作。

具体步骤如下：1. 检查卷帘门的开闭情况，确保其平稳运行。

2. 如有需要，使用扳手对门的调整螺丝进行调整，确保门的水平和垂直位置。

4. 安装后的验收安装完成后，进行安装后的验收工作以确认不锈钢卷帘门安装合格。

验收步骤如下：1. 检查卷帘门的开闭情况，确保其正常运行。

2. 检查卷帘门与支架的连接，确保连接紧固牢固。

3. 检查不锈钢卷帘门的外观，确保没有表面损坏。

4. 如有需要，对安装过程中的问题进行修复和调整。

5. 安装后的维护安装完成后，需要对不锈钢卷帘门进行定期维护以保证其正常使用。

维护步骤如下：1. 定期清洁门体表面，防止尘土积累和锈蚀。

2. 定期检查门的运行状况，如有异常及时进行修复。

3. 检查门与支架的连接，确保连接部位无松动。

金属卷帘门安装施工工艺及检测标准修订稿

金属卷帘门安装施工工艺及检测标准WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-金属卷帘门安装施工工艺及检测标准1、适用范围：本内部施工工艺及检测标准适用于晶宫装饰公司所有在建的金属卷帘门安装工程。

2、施工准备2.1材料2.1.1卷帘门2.1.1.1根据设计要求选用。

2.1.1.2产品应有出厂质量合格证和使用说明书。

2.1.2其他材料膨胀螺栓、螺钉、预埋铁件、电焊条等。

应使用合格产品。

2.2主要机具：手电锯、电焊机、射钉枪、电工用具、吊线坠、灰线袋、角尺、钢卷尺、水平尺。

2.3作业条件2.3.1按设计型号、查阅产品说明书和电器原理图；检查产品材质和表面处理及零附件，并测量产品各部件基本尺寸。

2.3.2检查卷帘洞口尺寸、导轨、支架的预埋铁件位置和数量与图纸相符，并已将预埋铁件表面清理干净。

2.3.3已准备好卷帘门安装机具和安装材料。

2.3.4已准备安装卷帘门的简易脚手架。

3、操作工艺3.1施工工艺顺序：手动卷帘门：定位、放线→安装卷筒→安装手动机构→帘板与卷筒连接→安装导轨→试运转→安装防护罩。

电动卷帘门：定位、放线→安装卷筒→安装电机、减速器→安装电气控制系统→空载试车→帘板与卷筒连接→安装导轨→安装水幕喷啉系统→试运转→安装防护罩。

3.2定位放线卷帘门安装方式，有洞内安装、洞外安装、洞中安装三种。

即卷帘门装在门洞内，帘片向内侧卷起；卷帘门装在门洞外，帘片向外卷起和卷帘门装在门洞中，帘片可向外侧或向内侧卷起。

因此定位放线时，应根据设计要求弹出两导轨垂直线及卷筒中心线并测量洞口标高。

定位放线后，应检查实际预埋铁件的数量、位置与图纸核对，如不符合产品说明书的要求，应进行处理。

3.3安装卷筒安装卷筒时，应使卷筒轴保持水平，并使卷筒与导轨之间距离两端保持一致，卷筒临时固定后进行检查，调整、校正合格后，与支架预埋铁件用电焊焊牢。

卷筒安装后应转动灵活。

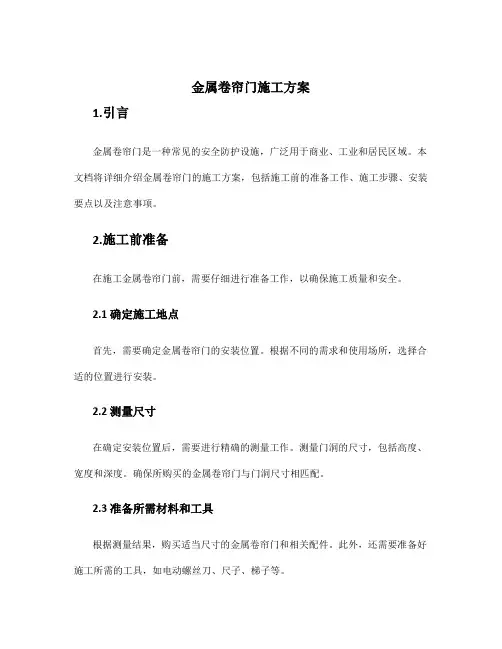

金属卷帘门施工方案

金属卷帘门施工方案1.引言金属卷帘门是一种常见的安全防护设施，广泛用于商业、工业和居民区域。

本文档将详细介绍金属卷帘门的施工方案，包括施工前的准备工作、施工步骤、安装要点以及注意事项。

2.施工前准备在施工金属卷帘门前，需要仔细进行准备工作，以确保施工质量和安全。

2.1 确定施工地点首先，需要确定金属卷帘门的安装位置。

根据不同的需求和使用场所，选择合适的位置进行安装。

2.2 测量尺寸在确定安装位置后，需要进行精确的测量工作。

测量门洞的尺寸，包括高度、宽度和深度。

确保所购买的金属卷帘门与门洞尺寸相匹配。

2.3 准备所需材料和工具根据测量结果，购买适当尺寸的金属卷帘门和相关配件。

此外，还需要准备好施工所需的工具，如电动螺丝刀、尺子、梯子等。

2.4 安全考虑在施工前，要确保施工现场的安全。

清理施工区域，确保没有障碍物。

为施工人员提供必要的个人防护用品，如安全帽、手套等。

3.施工步骤3.1 拆除旧门（如果有）如果需要更换已存在的门，首先需要将旧门拆除。

此步骤需要谨慎进行，避免损坏门洞。

3.2 安装导轨和支架首先安装导轨和支架，以便固定金属卷帘门。

根据门洞尺寸和所购买的门的特点，将导轨和支架正确安装到门洞上。

3.3 安装电机和控制系统根据安装说明，将电机和控制系统正确安装到门体上。

确保电机的位置稳固，连接电线时注意绝缘。

3.4 安装门帘和配件将门帘装在导轨上，并逐步初始化门的位置。

注意门帘的平整和垂直度。

根据需要，还可以安装配件，如遥控器、开关等。

3.5 调试和测试在安装完成后，对门进行调试和测试。

检查门的运行是否正常，包括上升、下降、停止和紧急停止等功能。

4.安装要点在施工过程中，需要注意以下要点以确保施工质量和安全性：•仔细阅读金属卷帘门的安装说明书，并按照说明进行操作。

•使用合适的工具和设备，确保安装的稳定性。

•对金属卷帘门进行检查，确保各个部件的连接牢固。

•保持施工现场的整洁，及时清理施工过程中产生的垃圾和杂物。

卷帘门安装工艺流程

卷帘门安装工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!卷帘门安装工艺流程卷帘门安装工艺流程大致可分为以下几个步骤：一、准备工作1.1 确定安装位置1.2 准备安装工具和材料二、安装导轨2.1 在墙壁上确定导轨位置2.2 安装并固定导轨三、安装卷轴3.1 确定卷轴位置并打孔3.2 安装并固定卷轴四、安装门体4.1 将门帘拼装起来4.2 将门帘安装在卷轴上五、调试运行5.1 手动试运行5.2 电机启闭调试六、检查验收6.1 检查门体运行情况6.2 检查电气系统是否正常七、总结安装卷帘门需要做好准备工作，然后依次安装导轨、卷轴、门体，进行调试运行，最后进行检查验收。

铝合金卷帘门安装方案

铝合金卷帘门安装方案
1、核对洞口和卷帘门的规格
首先，要确定洞口位置，核对洞口位置的准确性，确保洞口上面留足能够容纳卷帘门体的空间，其次，核对卷帘门的型号是不是正确，是不是与洞口规格相一致。

2、安装导轨
首先，检查导轨型号是否正确，接着，在洞口处定位、划线、钻孔，然后将导轨固定好，两条导轨的安装方法是相同的，但要注意保证它们在同一水平线上。

3、安装左右支架
核对门洞尺寸，并以此为依据确定支架的具体安装位置，接着，分别打孔，将左右支架固定，最后需要用水平仪调整两个支架的水平度，确保它们绝对水平。

4、将门体安装到支架上
首先，根据门洞位置确定中轴长度，接着，将门体抬上支架，并用螺丝初步固定，然后，检查门体与导轨和支架的衔接是否良好，如果没有问题，就可以将螺丝拧紧，有问题就进行调试，直到问题解决。

5、弹簧调试
将弹簧按顺时针方向扭转，假如能扭转一周，弹簧的暗转就恰好合适，弹簧调试好以后，就能够掀开门体包装，将其引入导轨。

6、卷门开关调试
卷门安装好以后，可以将卷门开关几回，检查它的运作是否一般，螺丝是否拧紧等题目，这时假如发现题目，就能及时解决，防止日后使用出现安全事故。

7、安装限位块
限位块一般安装在门体底轨上面，且尽量安装在底轨上的切口边。

8、安装门锁。

卷帘门安装施工工艺

施工工艺
1、工艺流程：
定位划线→安装边框→装卷门机→安装卷轴→组装门体→固定门体→装限位器→试运行→装滑道→装手动机构→安装包箱→调试、运行→验收
2、卷帘门、卷闸门操作工艺。

（1）确认门洞口尺寸及安装方式（内侧、外侧、及中间安装），墙体洞口为混凝土时，应在洞口预埋件，然后与导轨、轴承架焊接连接；墙体洞口为砖砌体时，可采用钻孔埋设胀锚栓与导轨、轴承架连接。

（2）确定安装水平线及垂直线，按设定尺寸依次安装。

槽口尺寸应准确，上下保持一致，对应槽口应在以平面内，然后用连接件与洞口内的预埋件焊牢。

（3）卷门机必须按说明书要求安装。

（4）卷轴、支架板必须牢固地装在混凝土结构上或预埋件上。

（5）宽大门体需在中间位置加装中柱，两边有滑道。

中柱安装必须与地面垂直，安装牢固，但要拆装方便。

（6）门体叶片插入滑道不得少于30mm，门体宽度偏差±3mm。

（7）防火卷帘门水幕系统装兹防护罩下面，喷嘴倾斜15°角。

（8）安装完毕，先手动调试行程，观察门体上下运行情况。

正常通电调试。

（9）观察卷帘机、卷闸机传动系统、门体运行情况。

应启闭正常、顺畅，速度3-7m/min。

（10）调整制动器外壳方向使环形链朝下：调整链条张紧度，链条6-10mm：调整单向调节器及限位器。

（11）卷筒安装应先找好尺寸，并使卷筒轴保持水平位置，注意与导轨之间的距离应两端保持一致，临时固定后进行检查，并进行必要的调整、校正，无误后再与支架预埋件用电焊焊接。

（12）清理：粉刷或镶砌导轨墙体装饰面层。

清理现场。

金属卷帘门安装施工方案

一、工程概况本工程为金属卷帘门安装工程，主要包括卷帘门的设计、制作、运输、安装、调试及验收等工作。

施工地点为某商业综合体，共计安装卷帘门10樘，其中包括防火卷帘门6樘，快速卷帘门4樘。

二、施工准备1. 施工图纸：根据甲方提供的施工图纸，了解卷帘门的设计要求、尺寸、型号、材料等。

2. 材料设备：准备金属卷帘门、电机、卷筒、导轨、传动装置、限位器、滑道、手动机构、安全气囊、控制单元等材料设备。

3. 人员组织：由专业工程师、安装师傅、电工、机运工等组成施工队伍。

4. 施工现场：确保施工现场平整、畅通，具备安装条件。

三、施工工艺1. 施工流程（1）测量洞口尺寸，核对设计图纸，确保洞口尺寸符合要求。

（2）拆除原有卷帘门（如有），清理现场。

（3）安装卷筒、导轨、传动装置、限位器、滑道等。

（4）安装电机、卷轴、门体。

（5）安装手动机构、安全气囊、控制单元等。

（6）试运转、调试。

（7）验收。

2. 施工要点（1）安装卷筒：根据洞口尺寸，确定卷筒位置，安装卷筒支架，调整卷筒水平。

（2）安装导轨：根据设计要求，确定导轨位置，安装导轨支架，调整导轨水平。

（3）安装传动装置：根据电机型号，安装传动装置，确保传动装置与电机、卷筒连接牢固。

（4）安装限位器：根据设计要求，安装限位器，确保限位器位置正确。

（5）安装滑道：根据导轨位置，安装滑道，确保滑道与导轨连接牢固。

（6）安装门体：根据洞口尺寸，安装门体，调整门体水平。

（7）安装手动机构：根据设计要求，安装手动机构，确保手动机构与门体连接牢固。

（8）安装安全气囊、控制单元等：根据设计要求，安装安全气囊、控制单元等，确保安装牢固。

四、施工安全1. 施工人员必须穿戴安全帽、安全带等防护用品。

2. 施工现场严禁吸烟、饮酒，禁止使用明火。

3. 施工过程中，注意用电安全，防止触电事故。

4. 施工过程中，注意高空作业安全，防止坠落事故。

5. 施工过程中，注意机械操作安全，防止机械伤害事故。

卷帘门安装施工工艺标准

第1节卷帘门安装施工工艺标准<1>施工准备1、技术准备熟悉卷帘门的安装图纸，检查卷帘门的预埋线路是否到位，依据施工技术和安全交底作好施工准备。

2、材料要求（1）符合设计要求的卷帘门产品，由帘板、卷简体、导轨、电动机传动部分组成。

（2）卷帘门按其驱动方式的不同可分为手动启闭卷帘门和电动启闭卷帘门两类。

（3）按其安装方式不同又可分为内口卷帘门和口外卷帘门两种。

（4）按其导轨的规格不同，又可分为8型、14型、16型卷帘门等类型。

（5）不论何种卷帘门均系由工厂制作成成品，运到现场安装。

3、主要机具粉线包、螺丝刀、锤子、线坠、水平尺、直尺等。

4、作业条件（1）必须检查产品的基本尺寸与门窗口的尺寸是否相符，导轨、支架的数量是否正确。

（2）结构表面的找平层必须完成，达到强度、平整度符合要求。

（3）门口预埋件、支架埋件位置正确。

<2>施工工艺普通卷帘门的安装方式与防火卷帘门相同，但防火卷帘门的安装要求高于普通卷帘门。

因为防火卷帘门一般采用冷扎带钢制成，必须配备温感、烟感报警系统、配备加密水喷淋系统保护后共同作用，一旦发生火情，通过自动报警系统将信号反馈给消防中心，由消防中心发出指令将卷帘门自控下降，定点延时关闭，（距地1.5~1.8m）水喷淋动作，喷水降温保护卷帘，使人员能及时疏散。

（1）洞口处理：复核洞口与产品尺寸是否相符。

防火卷帘门的洞口尺寸，可根据3M0模制选定。

一般洞口宽度不宜大于5m，洞口高度也不宜大于5m。

并复核预埋件位置及数量。

（2）弹线：测量洞口标高，弹出两导轨垂直及卷筒中心线。

（3）固定卷筒、传动装置：将垫板电焊在预埋铁板上，用螺丝固定卷筒的左右支架，安装卷筒。

卷筒安装后应转动灵活。

安装减速器和传动系统。

安装电气控制系统。

（4）空载试车：通电后检查验电机、减速器工作情况是否正常，卷筒转动方向是否正确。

（5）装帘板：将帘板拼装起来，然后安装在卷筒上。

（6）安装导轨：按图纸规定位置，将两侧及上方导轨焊牢于墙体预埋件上，并焊成一体，各导轨应在同一垂直平面上。

铝合金卷闸门安装工艺

铝合金卷闸门安装工艺.txt 铝合金卷闸门安装工艺简介铝合金卷闸门是一种常用的门窗装饰材料，具有美观、耐用、防盗等特点。

本文档旨在提供铝合金卷闸门的安装工艺和步骤，以确保安装过程顺利进行。

安装准备在进行铝合金卷闸门安装之前，需要做好以下准备工作：- 确认安装位置和尺寸- 准备所需的安装工具和材料- 清理安装区域，确保平整、干净安装步骤以下是铝合金卷闸门的安装步骤：1. 安装门扇- 将门扇放置在安装位置上，确保与门洞尺寸相符。

- 使用水平仪调整门扇的水平度，确保门扇开启平稳。

- 使用螺丝将门扇固定在门洞上。

2. 安装门框- 将门框的上横梁、下横梁和立柱依次安装在门洞的周围，确保与门扇相配。

- 使用水平仪和垂直仪调整门框的水平度和垂直度。

- 使用螺丝将门框固定在门洞上。

3. 调整门扇和门框- 打开门扇，调整门扇与门框之间的间隙，使其均匀且适中。

- 确保门扇的开启和关闭顺畅，没有卡阻。

4. 安装门锁- 根据需要和设计要求，选择合适的门锁类型。

- 将门锁安装在门框和门扇上，确保安全可靠、操作便捷。

5. 测试与调整- 关闭门扇，测试门扇的开启和关闭是否顺畅。

- 测试门锁的锁合和解锁功能。

- 对安装位置、水平度和垂直度进行最终调整和确认。

安装注意事项- 在安装过程中，注意防止门扇和门框的表面刮擦和损坏。

- 确保门扇和门框的安装位置准确，以免影响开启和关闭功能。

- 根据规范和要求，选择合适的安装工具和螺丝。

- 必要时，使用密封胶等材料对门扇和门框进行密封。

以上是铝合金卷闸门的安装工艺和步骤，希望对您有所帮助。

金属卷帘门安装施工工艺

（一）一般规定1、适用范围本节适用于建筑装饰工程中高度和宽度小于5m的金属卷帘门（或防火卷帘门）的安装。

其他卷帘门可参照执行。

2、分类卷帘门有洞中安装和洞侧安装，而后者又分为洞内和洞外安装两种方式。

（二）施工准备1、技术准备1）对门洞口尺寸进行现场实测，复核卷帘门的各部分尺寸并翻样订货。

2）按图纸核对卷帘门的规格、型号，确定安装方式和周边收口做法。

3）对操作人员进行安全技术交底。

2、材料要求1）符合设计的卷帘门产品由卷帘、卷轴、导轨、电动设备、感应设备及附件等组成。

其品种、规格均应符合设计要求及现行标准的规定。

应有生产许可证、产品合格证和性能检测报告。

2）其他材料：钢板、膨胀螺栓、焊条等应有出厂合格证和检测报告。

3、主要机具、设备1）机械：电焊机、手电钻、电锤、手持砂轮机等。

2）工具：锤子、钳子、螺丝刀、电工工具、各种扳手等。

3）计量检测用具：水准仪、水平尺、钢板尺、直角尺、塞尺、钢尺、线坠等。

4）安全防护用品：绝缘手套、面罩等。

4、作业条件1）结构工程验收合格，工种之间办好交接手续。

2）卷帘门在墙中安装时，轨道槽已预留，并符合要求。

3）按图纸尺寸要求已弹好门口的中线和标高控制线，并经预检合格。

4）门与结构之间的预埋件、连接铁件的位置、数量，经检查符合要求；对未埋设预埋件、连接铁件或位置不准者，应按卷帘门安装要求进行补齐调整，并验收合格。

5）卷帘门规格、型号、尺寸和质量等经检验合格。

（三）施工工艺1、工艺流程定位、弹线→安装卷动芯轴→安装控制部件→安装卷帘→安装导轨→调试→塞缝、饰面2、操作工艺卷帘门安装形式分为墙侧安装和墙中安装两种。

墙中安装时,需装埋入式导轨，结构施工时应在洞口两侧预留导轨安装槽。

1）定位、弹线以门洞口中线为准，按设计要求确定卷帘门的安装位置，以标高控制线为准确定门的安装高度，测设出门两侧的轨道垂线、卷筒中心线。

2）安装卷动芯轴安装时，应使卷动芯轴保持水平，且使卷芯与导轴之间距离保持一致。

金属卷帘门施工方案

金属卷帘门施工方案
1.工艺流程：
测量弹线→安装卷筒→安装传动设备→安装电控系统→空载试车→安装导轨→安装帘板→负载试车→链具安装→粉刷面层→检查清理
2.施工要点：
1、测量弹线：按照设计规定位置，测量洞口标高，找好规矩，弹出两条导轨的铅直线和卷筒体的中心线；
2、安装卷筒：将连接垫板焊固在墙体预埋件上，用螺栓固定卷筒体的两端支架，安放卷筒。

3、安装传动设备：安装减速器和驱动部分，将紧固件镶紧，不得有松动现象。

4、安装电控系统：熟悉并掌握电器原理图，根据产品说明书安装电器控制装置。

5、空载试车：在安装好传动系统和电气控制系统后，尚未上帘板之前，应接线进行空载试车；
6、安装导轨：
进行找直、吊正，槽口尺寸应准确，上下保持一致，对应槽口应在同一平面内。

根据已弹好的导轨安装位置线，将导轨焊牢于洞口两侧及上方的预埋件上，并焊成一体，各条导轨必须在同一垂直面上。

7、安装帘板：经空载试车调试运转正常后，便可将事先已装配好的卷帘门帘板，安装到卷筒上与轴连接。

帘板两端缝隙应均等，不允许有擦边现象；
8、安装限位块：安装限位装置和行程开关，并调整簧盒，使其松劲程度合适。

9、负载试车：先通过手动试运行，再用电机启动卷帘门数次，并作相应调整，直至启闭无卡住、无阻滞、无异常噪声等弊病为止。

全部调试符合要求后，装上护罩；
10、锁具安装；
11、粉刷面层、检查、清理：装饰门洞口面层，并将门体周围全部擦扫干净。

金属卷闸门安装工艺

金属卷闸门安装工艺金属卷帘(闸）门安装工艺1、施工工艺（1）工艺流程抄平划线安装固定卷筒安装传动装置空载试运转装帘板安装导轨调试（2）操作工艺1）抄平划线复核洞口尺寸，复核预埋件位置、数量及规格，清理安装部位的舌头灰，冲刷表面，保证弹线通畅、清晰。

抄平、吊线后用墨线弹出两导轨边垂线及卷筒安装中心线。

2）安装固定卷筒先将卷筒支架的垫板电焊在预埋铁件上，按墙上所弹卷筒安装中心线，连接固定卷筒的左右支架，安装卷筒。

确保卷筒转动灵活、卷轴水平。

3）安装传动装置安装传动系统部件，安装电气控制系统。

4）空载试运转通电试运转，检查电机、卷筒的转动情况及其它传动系统部件的工作情况及转动部件周围的安全空隙和配合间隙是否满足要求。

5）装帘板拼装帘板并检查帘板平整度、对角线、两侧边顺直度，符合要求后安装在卷筒上。

6）安装导轨将两则导轨按线焊牢于墙体预埋件上，施焊前注意吊垂直线检查导轨安装部位墙体垂直度，达不到垂直度要求时必须加垫铁调垂直后方可施焊。

7）调试首先观察检查卷筒体、帘板、导轨和传动部分相互之间的吻合接触状况及活动间隙的匀称性，然后用手缓慢向下拉动关闭，再缓慢匀速向上拉提到位，反复几次，发现有阻滞、顿卡或异常噪音时仔细检查产生原因后进行调整，直至提拉顺畅，用力匀称为至。

对电控卷帘门，手动调试后再用电动机启闭数次，细听有无异常声音。

2、质量标准（1）主控工程1）卷帘门的质量和各项机能应吻合设计要求。

检验方法：检查生产许可证、产品合格证书和性能检测报告。

2）卷帘门的种类、类型、规格、尺寸、开启方向、安装位置及防腐处理应吻合设计要求。

检验方法：窥察；尺量检查；检查进场验收记录和隐蔽工程验收记录。

3）卷帘门的安装必需牢固。

预埋件的数量、位置、埋设体式格局、与框连接体式格局必需吻合设计要求。

检验方法：观察；手扳检查；检查隐蔽工程验收记录。

4）卷帘门的配件应齐全，位置应正确，安装应牢固，功能应满足使用要求和卷帘门的各项性能要求。

金属卷帘门施工方案

金属卷帘门施工方案1. 引言金属卷帘门是一种常用于商业建筑或工业场所的防护门，具有防火、防盗、隔热等功能。

本文将介绍金属卷帘门的施工方案，包括准备工作、施工流程、安装要点等内容，以及施工中需要注意的细节。

2. 准备工作在施工金属卷帘门之前，需要进行一些准备工作，以确保施工的顺利进行。

2.1 材料准备确保所有需要的材料和工具都已准备齐全，包括金属卷帘门的门体、导轨、电动机、配件等。

2.2 工作区域清理清理施工区域，确保没有杂物或障碍物，以便顺利安装金属卷帘门。

2.3 施工计划制定制定施工计划，明确施工的步骤和时间安排，确保施工过程有条不紊。

3. 施工流程金属卷帘门的施工流程可以分为以下几个步骤：3.1 安装导轨将导轨安装在门洞的两侧墙壁上，确保导轨的水平度和垂直度。

3.2 安装门体将金属卷帘门的门体拉起并插入导轨中，确保门体的平整和稳固。

根据需要调整门体的高度和水平度。

3.3 连接电动机和控制系统连接电动机和控制系统，确保其正常运转。

根据实际情况，可能需要进行电缆布线和电气连接。

3.4 安装配件安装其他配件，如门锁、安全感应器等，根据需要进行调整和测试。

3.5 进行测试和调整在安装完所有部件后，进行测试和调整，确保金属卷帘门的正常运行和安全性能。

3.6 完善细节对金属卷帘门进行最后的装饰和美化，确保其外观和功能完美结合。

4. 安装要点在金属卷帘门的施工过程中，需要注意以下要点：•确保门洞的尺寸和平整度，以便门体的安装和运行。

•导轨的安装要牢固且与门洞墙壁连接稳固。

•门体的安装要保证平整度和稳固性，门体与导轨的连接要牢固。

•电动机和控制系统的安装要符合相关规范和要求。

•安装配件时要注意调整和测试，确保其正常工作和安全性能。

•施工过程中注意安全，佩戴好必要的防护设备，如安全帽、手套等。

5. 施工注意事项在施工金属卷帘门时，需要注意以下事项：•严格按照施工计划进行施工，确保施工顺利进行。

•在施工过程中，保持施工区域的整洁和安全。

卷帘门的施工工艺

一、操作工艺1施工工艺顺序：手动卷帘门：定位、放线→安装卷筒→安装手动机构→帘板与卷筒连接→安装导轨→试运转→安装防护罩。

2定位放线卷帘门安装方式，有洞内安装、洞外安装、洞中安装三种。

即卷帘门装在门洞内，帘片向内侧卷起；卷帘门装在门洞外，帘片向外卷起和卷帘门装在门洞中，帘片可向外侧或向内侧卷起。

因此定位放线时，应根据设计要求弹出两导轨垂直线及卷筒中心线并测量洞口标高。

定位放线后，应检查实际预埋铁件的数量、位置与图纸核对，如不符合产品说明书的要求，应进行处理。

3安装卷筒安装卷筒时，应使卷筒轴保持水平，并使卷筒与导轨之间距离两端保持一致，卷筒临时固定后进行检查，调整、校正合格后，与支架预埋铁件用电焊焊牢。

卷筒安装后应转动灵活。

4帘板安装帘板事先装配好，再安装在卷筒上。

门帘板有正反，安装时要注意，不得装反。

5安装导轨按图纸规定位置线找直、吊正轨道，保证轨道槽口尺寸准确，上下一致，使导轨在同一垂直平面上，然后用连接件与墙体上的预埋铁件焊牢。

6试运转先手动试运行，再用电动机启闭数次，调整至无卡住、阻滞及异常噪声等现象为合格。

7安装卷筒防护罩保护罩的尺寸大小，应与门的宽度和门帘板卷起后的直径相适应，保证卷筒将门帘板卷满后与防护罩有一定空隙，不发生相互碰撞，经检查合格后，将防护罩与预埋铁件焊牢。

二、质量标准1主控项目1.1金属卷帘门的质量和各项性能应符合设计要求。

检验方法：检查生产许可证、产品合格证书和性能检测报告。

1.2金属卷帘门的品种、类型、规格、尺寸、开启方向、安装位置及防腐处理应符合设计要求。

检验方法：观察；尺量检查；检查进场验收记录和隐蔽工程验收记录。

1.3带有机械装置、自动装置或智能化装置的金属卷帘门，其机械装置自动装置或智能化装置的功能应符合设计要求和有关标准的规定。

【施工管理】卷帘门的施工工艺

一、操作工艺1施工工艺顺序：手动卷帘门：定位、放线→安装卷筒→安装手动机构→帘板与卷筒连接→安装导轨→试运转→安装防护罩。

2定位放线卷帘门安装方式，有洞内安装、洞外安装、洞中安装三种。

即卷帘门装在门洞内,帘片向内侧卷起;卷帘门装在门洞外，帘片向外卷起和卷帘门装在门洞中,帘片可向外侧或向内侧卷起。

因此定位放线时，应根据设计要求弹出两导轨垂直线及卷筒中心线并测量洞口标高.定位放线后，应检查实际预埋铁件的数量、位置与图纸核对,如不符合产品说明书的要求，应进行处理.3安装卷筒安装卷筒时，应使卷筒轴保持水平，并使卷筒与导轨之间距离两端保持一致,卷筒临时固定后进行检查，调整、校正合格后,与支架预埋铁件用电焊焊牢。

卷筒安装后应转动灵活。

4帘板安装帘板事先装配好，再安装在卷筒上。

门帘板有正反，安装时要注意，不得装反.5安装导轨按图纸规定位置线找直、吊正轨道，保证轨道槽口尺寸准确，上下一致，使导轨在同一垂直平面上，然后用连接件与墙体上的预埋铁件焊牢。

6试运转先手动试运行，再用电动机启闭数次,调整至无卡住、阻滞及异常噪声等现象为合格。

7安装卷筒防护罩保护罩的尺寸大小，应与门的宽度和门帘板卷起后的直径相适应，保证卷筒将门帘板卷满后与防护罩有一定空隙，不发生相互碰撞，经检查合格后,将防护罩与预埋铁件焊牢.二、质量标准1主控项目1.1金属卷帘门的质量和各项性能应符合设计要求。

检验方法：检查生产许可证、产品合格证书和性能检测报告。

1。

2金属卷帘门的品种、类型、规格、尺寸、开启方向、安装位置及防腐处理应符合设计要求。

检验方法：观察；尺量检查；检查进场验收记录和隐蔽工程验收记录.1。

3带有机械装置、自动装置或智能化装置的金属卷帘门，其机械装置自动装置或智能化装置的功能应符合设计要求和有关标准的规定。

不锈钢卷闸门安装工艺

不锈钢卷闸门安装工艺
一、准备工作
1.1 确定安装位置：根据实际需求确定卷闸门的安装位置，并做好相应的标记。

1.2 清理安装区域：将安装位置周围的杂物清理干净，确保安装区域整洁。

二、安装步骤
2.1 固定卷闸门底座：根据安装位置的标记，在地面上钻孔并固定卷闸门底座。

2.2 安装卷闸门主体：将卷闸门主体与底座连接，并确保连接牢固。

2.3 连接电源线：根据卷闸门的电源要求，连接电源线，并确保接线正确。

2.4 调试卷闸门功能：连接电源后，进行卷闸门的功能调试，确保其能够正常运行。

2.5 完成安装工作：调试完成后，检查卷闸门的安装情况，做好相应的整理和清理工作。

三、注意事项
3.1 安装前需确认卷闸门的尺寸和重量是否符合要求。

3.2 安装过程中要注意保护卷闸门的表面，避免划伤或损坏。

3.3 在接线时要确保电源断开，以免发生触电事故。

3.4 如有需要，建议请专业人士进行安装操作，以确保安全和质量。

本文档旨在提供不锈钢卷闸门的安装工艺指南，确保安装过程顺利进行，并注意安全和质量问题。

如需更多详细信息，请参考相关技术规范和使用说明。
