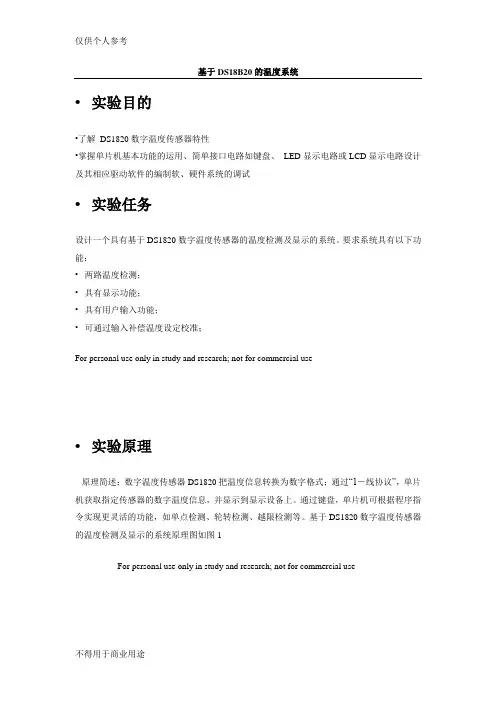

基于DS18B20的温度系统的课程设计
基于DS18B20的温度系统•实验目的•了解DS1820数字温度传感器特性•掌握单片机基本功能的运用、简单接口电路如键盘、LED显示电路或LCD显示电路设计及其相应驱动软件的编制软、硬件系统的调试•实验任务设计一个具有基于DS1820数字温度传感器的温度检测及显示的系统。
要求系统具有以下功能：•两路温度检测；•具有显示功能；•具有用户输入功能；•可通过输入补偿温度设定校准；For personal use only in study and research; not for commercial use•实验原理原理简述：数字温度传感器DS1820把温度信息转换为数字格式；通过“1－线协议”，单片机获取指定传感器的数字温度信息，并显示到显示设备上。
通过键盘，单片机可根据程序指令实现更灵活的功能，如单点检测、轮转检测、越限检测等。
基于DS1820数字温度传感器的温度检测及显示的系统原理图如图1For personal use only in study and research; not for commercial use图 1 基于DS1820的温度检测系统框图•硬件设计For personal use only in study and research; not for commercial use电路设计－－单片机基本系统电路：图 2 单片机基本系统电路原理图电路说明：综合考虑系统使用到的单片机内部存储资源、系统处理信号的种类、处理数据的速度、系统的I/O口开销，以及系统的可扩展性能，本系统选用了ATMEL公司的8位低功耗，高性能CMOS单片机，芯片内集成有通用8位中央处理器（兼容标准MCS -51指令系统及80C51引脚结构）和4K/8K Bytes ISP Flash存储单元（可实现在系统编程）。
复位电路采用上电复位加按键复位的方式。
采用无源晶体提供正弦振荡信号为系统提供时钟，其硬件原理图如图2所示。
基于CC2430片内温度传感器温度检测系统的设计
ｗｗｗ．ｃｎｉｍ．ｃｎ
４５
基于CC2430片内温度传感器温度检测系统的设计
作者： 作者单位： 刊名：
英文刊名： 年，卷(期)： 引用次数：
刘渝灿 重庆邮电大学重庆市网络控制技术与智能仪器仪表重点实验室,重庆,400065
中国仪器仪表 CHINA INSTRUMENTATION 2008，(7) 0次
技术探讨

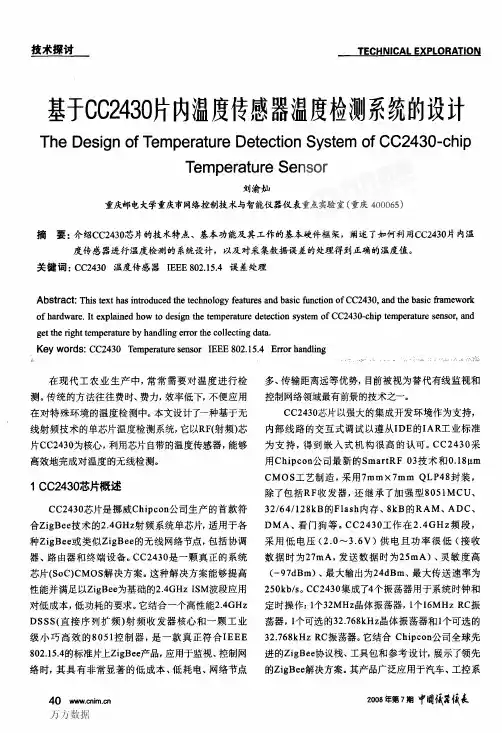

基于ＣＣ２４３０片内温度传感器温度检测系统的设计
Ｔｈｅ Ｄｅｓｉｇｎ ｏｆ Ｔｅｍｐｅｒａｔｕｒｅ Ｄｅｔｅｃｔｉｏｎ Ｓｙｓｔｅｍ ｏｆ ＣＣ２４３０－－ｃｈｉｐ Ｔｅｍｐｅｒａｔｕｒｅ Ｓｅｎｓｏｒ
刘渝灿 重庆邮电大学重庆市网络控制技术与智能仪器仪表重点实验室（重庆４０００６５）
摘要：介绍ＣＣ２４３０芯片的技术特点、基本功能及其工作的基本硬件框架，阐述了如何利用ＣＣ２４３０片内温 度传感器进行温度检测的系统设计，以及对采集数据误差的处理得到正确的温度值。
２硬件设计
ＣＣ２４３０芯片只需少量外围部件配合就能实现信 号的收发功能。外围电路使用一个非平衡天线，连接 非平衡变压器可使天线性能更好。电路中的非平衡变 压器由电容Ｃｌ和电感Ｌ１、Ｌ２、Ｌ３以及一个ＰＣＢ（印制 板）微波传输线组成，整个结构满足ＲＦ输入／输出匹配 电阻（５０ Ｑ）的要求。内部Ｔ／Ｒ交换电路完成ＬＮＡ和ＰＡ 之间的交换。Ｒ１和Ｒ２为偏置电阻，Ｒｌ主要用来为３２ ＭＨｚ的晶振提供一个合适的工作电流。用１个３２ ＭＨｚ 的石英谐振器（ＸＴＡＬｌ）和２个电容（Ｃ２和Ｃ３）构成一个 ３２ ＭＨｚ的晶振电路。用１个３２．７６８ ｋＨｚ的石英谐振器 （ＸＴＡｌ２）和２个电容（Ｃ４和ｃ５）构成一个３２．７６８ｋＨｚ的晶 振电路。电压调节器为所有要求１．８ Ｖ电压的引脚和内 部电源供电，电容Ｃ６和Ｃ７是去耦电容，用来为电源滤 波，以提高芯片工作的稳定性。图ｌ为ＣＣ２４３０温度检测 系统硬件结构图。
基于DS18B20的温度测量系统设计
基于DS18B20的温度测量系统设计概述：DS18B20是一种数字温度传感器，具有精确度高、稳定性好、尺寸小等特点。
本文将基于DS18B20设计一个温度测量系统，主要包括硬件设计和软件设计两部分内容。
硬件设计：1.传感器模块：DS18B20传感器模块包括一个温度传感器和一个数字转换芯片。
传感器模块通过串行总线与主控设备进行通信，并提供温度数据。
2.单片机：选择一种适合的单片机作为主控设备，负责与传感器模块通信，并实现相关功能。
3.显示模块：通过液晶显示屏或数码管等模块，将测量到的温度实时显示出来。
4.电源模块：为系统提供稳定的直流电源，使系统能够正常工作。
软件设计：1.通信协议：将单片机与传感器模块之间的通信协议设置为1-Wire协议，该协议简单易实现，并且可以同时连接多个传感器。
2.初始化：在系统启动时，初始化单片机与传感器模块之间的通信，并对传感器模块进行必要的设置，如分辨率、精确度等。
3.数据读取：通过1-Wire协议，单片机向传感器模块发送读取温度的指令，传感器模块将温度数据以数字形式返回给单片机。
4.数据处理：单片机接收到温度数据后，进行相应的数据处理，可以进行单位转换、滤波处理等。
5.数据显示：将处理后的温度数据通过显示模块实时显示出来。
系统应用：1.工业自动化：用于监测生产设备的温度，实现设备状态监控和预警功能。
2.室内温控：通过与空调系统或暖气系统的连接，实现室内温度的精确控制。
3.热管理：用于监测电子设备或电路板的温度，保证设备运行时的稳定性和散热效果。
总结：基于DS18B20的温度测量系统设计，通过选用合适的硬件模块和软件设计方案，可以实现精确、稳定的温度测量，并通过通信和显示模块实时反馈温度数据。
该系统具有应用广泛、性能可靠等优点，在工业自动化、室内温控、热管理等领域有着重要意义。
温度传感器ds18b20 在Zigbee芯片CC2430中的应用
温度传感器ds18b20 在Zigbee芯片CC2430中的应用以下资料是参考ds18b20的pdf资料、网上一些驱动例子、Zigbee 硬件宏定义、并结合我之前实习期间所学的知识整理的，希望对有需要的同学有所帮助。
ds18b20 H文件：/***************************************************************** Name: DS_18B20_Head.h ** csy ** Date: 2010\12\31 *****************************************************************/#ifndef DS_18B20_Head_H#define DS_18B20_Head_H#include "ioCC2430.h"//ds18b20 pin#define DQ P1_4//ds18b20 delay parmater:#define Delay_600us 600#define Delay_60us 60#define Delay_40us 40#define Delay_30us 30#define Delay_5us 5#define Delay_3us 3#define Delay_1us 1//command to ds18b20#define Command_Skip_Rom 0XCC // Skip ROM#define Command_Read_Register 0XBE // Read Scratch Pad#define Command_Start_Conversion 0X44 // Start Conversionvoid ds18b20_delay(unsigned int useconds);unsigned char ds18b20_reset(void);unsigned char ds18b20_read_byte(void);void ds18b20_write_byte(unsigned char val);unsigned int ds18b20_Read_Temperature(void);//CC2430 IO 宏定义copy from hal.h// Example usage:// IO_DIR_PORT_PIN(0, 3, IO_IN); // Set P0_3 to input// IO_DIR_PORT_PIN(2, 1, IO_OUT); // Set P2_1 to output#define IO_DIR_PORT_PIN(port, pin, dir) \do { \if (dir == IO_OUT) \P##port##DIR |= (0x01<<(pin)); \else \P##port##DIR &= ~(0x01<<(pin)); \}while(0)// Where port={0,1,2}, pin={0,..,7} and dir is one of:#define IO_IN 0#define IO_OUT 1#endif/////////////////////////////////////////////////////////////////////////////////// ///////////////////////////////////////////////////////////////////////////////////ds18b20 C文件/***************************************************************** Name: DS_18B20.c ** csy ** Date: 2010\12\31 *****************************************************************/#include "DS_18B20_Head.h"/*****************************************************************function ：ds18b20_delay **Input ：unsinged int **Return ：unll **Description ：1us *****************************************************************/void ds18b20_delay(unsigned int useconds){for(;useconds>0;useconds--);}/******************************************************************************* *function ：ds18b20 reset * *Input ：null * *Return ：unsigned char presence: 0=presence, 1 = no part * *Description ：test wether reset ok? * ********************************************************************************/ unsigned char ds18b20_reset(void){unsigned char presence;IO_DIR_PORT_PIN(1, 4, IO_OUT);DQ = 0;ds18b20_delay(Delay_600us);IO_DIR_PORT_PIN(1, 4, IO_IN);ds18b20_delay(Delay_40us); // wait for presencepresence = DQ; // get presence signalds18b20_delay(Delay_600us); // wait for end of timeslotreturn(presence); // presence signal returned}/*****************************************************************function ：ds18b20_read_byte **Input ：null **Return ：unsigned char :dat **Description ：read one byte from ds18b20 *****************************************************************/unsigned char ds18b20_read_byte(void){unsigned char i;unsigned char dat;for(i=8;i>0;i--){dat>>=1;IO_DIR_PORT_PIN(1, 4, IO_OUT);DQ = 0; // pull DQ low to start timeslotds18b20_delay(Delay_30us); //wait for the TYP timeIO_DIR_PORT_PIN(1, 4, IO_IN);if(DQ)dat|=0x80;ds18b20_delay(Delay_60us); //wait end of read timeslotIO_DIR_PORT_PIN(1, 4, IO_OUT);}return dat;}/*****************************************************************function ：ds18b20_write_byte **Input ：unsigned char :dat **Return ：null **Description ：write one byte to ds18b20 *****************************************************************/void ds18b20_write_byte(unsigned char dat){unsigned char i;for (i=8; i>0; i--){IO_DIR_PORT_PIN(1, 4, IO_OUT);DQ = 0; // pull DQ low to start timeslotds18b20_delay(Delay_30us);DQ = dat&0x01;ds18b20_delay(Delay_30us); // hold value for remainder of timeslot DQ = 1;dat>>=1;}}/*************************************************************************function ：ds18b20_Read_Temperature **Input ：unll **Return ：unsigned int: x **Description ：read temperature value from ds18b20 **************************************************************************///读取温度unsigned int ds18b20_Read_Temperature(void){union{unsigned char c[2];unsigned int x;}temp;if(!ds18b20_reset()) //if reset complete ?{ds18b20_write_byte(Command_Skip_Rom);ds18b20_write_byte(Command_Read_Register);temp.c[0]=ds18b20_read_byte();temp.c[1]=ds18b20_read_byte();ds18b20_reset();ds18b20_write_byte(Command_Skip_Rom);ds18b20_write_byte(Command_Start_Conversion);temp.x=(unsigned int)(temp.c[1]<<8)|temp.c[0];return temp.x;}return 0;}。
基于zigbee的无线温度采集系统
基于zigbee的无线温度采集系统关键词：ZigBee，无线网络;温度采集摘要无线温度采集系统是基于ZigBee无线技术设计的。
此系统由三部分构成。
子节点部分负责收集温度数据，它的设计基于CC2430芯片和DS18B20温度传感器。
主要节点部分负责接受温度数据和建立网络联接。
CC2430是作为主控制芯片。
前端电脑主要负责温度数据处理存储和显示。
通过zigbee网络连通子节点与主要节点，主要节点在通过串行端口与前端电脑沟通。
此系统具有一个成本低，低功耗的温度收集的终端设备，从而实现节能和减少污染的排放。
1简介随着生产技术的发展，温度数据检测技术广泛应用于工业远程控制系统，并逐步显示出远程和网络的特性。
传统的温度采集系统，主要方式是有线连接节点，此方法的特点是布局复杂和可扩展性差。
事实上，在某些领域有线连接方式甚至不能应用。
因此，最理想的方法是采用无线连接收集和传送数据。
作为新兴的短距离，低功耗低成本的无线通信技术，zigbee已广泛应用于工业控制，消费性电子，家电自动化，医疗监控等领域。
基于以上分析，此文将设计出一种基于zigbee为基础的无线温度采集系统。
用基于zigbee网络的无线方式通过温度测量节点收集温度数据。
通过串口通信线路连接主要节点和前端电脑。
然后，电脑存储温度数据至数据库，以便实现数据的统一管理。
此系统具有高实用性和良好的扩展性。
2系统结构研究系统框图显示在图1[2].该系统选择的是星型局域网，他建立一个由主要节点和若干子节点组成的无线系统，实现数据的无线传输。
子节点的主要责任是传输由温度传感器DS18B20采集的数据至主要节点。
主要节点合并来自不同子节点的数据然后发送至前端电脑，电脑存储数据至数据库，并通过软件可以直观的在显示器上看到温度的变化。
3 硬件系统设计3.1子节点设计子节点负责收集和传输温度的数据，因此他应该被设计的低功耗和低成本的功能装置。
芯片CC2430- F32(32KB 闪存)与温度传感器ds18b20构成的子节点。
基于CC2430和DS18B20的无线测温系统设计
本文从低功耗、小体积、使用简单等方面考虑，基于射频SoC CC2430和数字温度传感器DS18B20设计了一个无线测温系统，整个系统由多个无线节点和1个基站组成。无线节点工作在各个测温地点，进行温度数据采集和无线发送。基站与多个节点进行无线通信，并通过数码管将数据显示出来，同时可以通过RS-232串口将数据发送给PC。
基站接收到数据后，将温度信息通过数码管（或液晶显示屏）显示出来，根据需要，还可以通过RS-232接口与PC进行通信。为简化系统，本设计直接用CC2430的I0口驱动数码管，但是I0口不具备数据保持能力，需要外接一定大小的上拉电阻，显示方法采用扫描法。采用一个蜂鸣器作为报警装置，当温度超过设定范围时，鸣叫报警。射频天线采用单鞭天线。
3引脚封装的DS18B20形如一只三极管，其内部结构如图2所示。主要由四部分组成：64位光刻ROM、温度传感器、非易失性的温度报警触发器和配置寄存器。此外，还有电源检测模块、存储和控制逻辑器、中间结果缓存器和8位循环冗余校验码（CRC）发生器。
ROM中的64位序列号是出厂前被光刻好的，可以看作该DS18B20的地址序列码，每个DS18B20的64位序列号均不相同，这样就可以实现一根总线上挂接多个DS18B20的目的。DS18B20内部的RAM由9个字节的高速缓存器和E2PROM组成，数据先写入高速缓存器，经校验后再传送给E2PROM。通过DS18B20功能命令对RAM进行操作。
芯片本振信号既可由外部有源晶体提供，有晶振1为基于CC2430芯片的ZigBee在智能交通系统中的应用 32 MHz, 晶振2为32.768 kHz。 射频输入／输出匹配电路主要用来匹配芯片的输入输出阻抗，使其输入输出阻抗为60 Ω，同时为芯片内部的PA及LNA提供直流偏置。
基于CC2430的无线温度检测终端的设计
基于CC2430的无线温度检测终端的设计王 玮,樊则宾(昆明理工大学理学院,云南省昆明市650093)摘 要:介绍了无线射频芯片CC2430和一线数字温度计DS1822的结构和功能;设计了一种无线温度检测终端。
该终端以基于Z i g Bee 技术的无线射频芯片CC2430为中央控制器,集成于该芯片内部的MCU 不仅负责控制DS1822,而且还负责控制芯片内部的射频电路。
该终端能实时响应管理中心的命令,并通过DS1822实现对环境温度的实时检测。
利用多个此类终端可对较大环境进行实时、无线、多点的温度检测。
关键词:CC2430;DS1822;无线检测中图分类号:TP274.5收稿日期:2006-11-17;修回日期:2007-04-09。
0 引 言在现代工农业生产中,常常需要对环境温度进行检测。
传统的方法往往费时、费力,效率低下,不便应用在对较大环境的温度检测中。
本文设计了一种基于无线射频技术的温度检测终端,它以RF(射频)芯片CC2430为核心,在温度传感器DS1822的配合下,能够高效地完成对环境温度的无线检测。
1 CC2430芯片概述CC2430芯片为Chipcon 公司生产的2.4GH z 射频系统单芯片,其结构框图如图1所示。
图1 CC2430结构框图该单芯片上整合了Z i g Bee RF 前端,内存,微控制器。
其主要特点如下:高性能和低功耗的8051微控制器核;集成符合I EEE 802.15.4标准的2.4GH z 的RF 无线电收发机;优良的无线接收灵敏度和强大的抗干扰性;在休眠模式时仅0.9L A 的流耗,外部的中断或RTC (实时时钟)唤醒系统,在待机模式时少于0.6L A 的流耗,外部的中断能唤醒系统;硬件支持CS MA /C A (具有检测冲击的载波侦听多路接入)功能;较宽的电压范围(2.0V ~3.6V );数字化的RSSI(接收信号强度指示)/LQ I(链路质量指示)支持和强大的D MA (直接存储器存取)功能;具有电池监测和温度感测功能;集成了14位ADC (A /D 转换器);集成AES (高级加密标准)安全协处理器;带有2个强大的支持几组协议的USART(通用异步同步收发器),以及1个符合I EEE 802.15.4规范的MAC (媒体访问控制)层计时器,1个常规的16位计时器和2个8位计时器;21个可编程的I/O 引脚,P0、P1口是完全8位口,P2口只有5个可使用位,可以由软件设定一组SFR (专用寄存器)的位和字节,使这些引脚作为通常的I/O 口或作为连接ADC 、计时器、USART 等部件的外围设备口使用。
CC2430+DS18B20测温程序
//------------------------------------------DS18B20.c-------------------------------------------#include "DS18B20.h"UINT8 sensor_data_value[2];UINT8 flag;void Delay_nus(UINT16 s){while (s--){asm("NOP");asm("NOP");asm("NOP");}}////////////////void init_1820(void){SET_OUT;SET_DQ;//输出1CL_DQ;Delay_nus(550);//拉低一段时间SET_DQ;//释放SET_IN;//输入Delay_nus(40); //释放总线后等待15-60uswhile(IN_DQ) {;}//等待回复Delay_nus(240);//回复的低电平在60到240usSET_OUT;SET_DQ;//回到初始DQ=1；}////////////////////void write_1820(UINT8 x){UINT8 m;SET_OUT;for(m=0;m<8;m++){CL_DQ;if(x&(1<<m)) //写数据，从低位开始SET_DQ;elseCL_DQ;Delay_nus(40); //15~60usSET_DQ;}SET_DQ;}////////////////////UINT8 read_1820(void){UINT8 temp,k,n;temp=0;for(n=0;n<8;n++){CL_DQ;SET_DQ;SET_IN;k=IN_DQ; //读数据,从低位开始if(k)temp|=(1<<n);elsetemp&=~(1<<n);Delay_nus(70); //60~120usSET_OUT;}return (temp);}////////////////////////////////void read_data(void)UINT8 temh,teml;init_1820(); //复位18b20write_1820(0xcc); // 发出转换命令搜索器件write_1820(0x44); //启动Delay_nus(500);init_1820();write_1820(0xcc);write_1820(0xbe);teml=read_1820(); //读数据temh=read_1820();sensor_data_value[0]=teml;sensor_data_value[1]=temh;}////////////处理数据部分/////////////////unsigned int DataChange(void){UINT8 temh,teml;UINT16 num;read_data();teml=sensor_data_value[0];temh=sensor_data_value[1];num= temh;//将两个字节整合到一个unsigned int中num<<=8;num |= teml;num=num*0.0625*100;return(num);//返回值}//---------------------------END----------------------------------------------------- //----------------主函数中的测试函数-----已通过测试---------void main(void){unsigned int T;init_1820();delay(100);do{T=DataChange(); //读取温度值，是一个4位的十进制数，如：2345display_int(T);//显示温度函数，这个需在该函数中增加小数点，如：23.45 }while(1);}*///------------------------------------------DS18B20.h-------------------------------------------#ifndef DS18B20_H#define DS18B20_H#include "ioCC2430.h"#include "hal.h"//----------定义DS18B20的数据位为P2_4---------------#define CL_DQ P2_4=0#define SET_DQ P2_4=1#define SET_OUT P1DIR|=0x02#define SET_IN P1DIR&=~0x02#define IN_DQ P2_4extern unsigned char sensor_data_value[2];void Delay_nus(UINT16 n) ;void write_1820(unsigned char x) ;unsigned char read_1820(void);unsigned int DataChange(void);void init_1820(void) ;void read_data(void);unsigned int strtoint(unsigned char* numStr, int iLength);void inttostr(unsigned int in,unsigned char *str,unsigned char strLen);#endif。
基于DS18B20的测温系统的设计
基于DS18B20的测温系统的设计【摘要】DS18B20是DALLAS公司生产的数字温度传感器，多个传感器可通过一根口线与微处理器相连。
针对单线总线数字温度传感器DS18B20的工作特性，本文对基于DS18B20的测温系统进行了硬件和软件的设计。
该测温系统具有电路结构简单、测试精度高的优点，适用于工业控制的实时检测和监控。
【关键词】DS18B20 单线总线时序测温系统数字温度传感器The Design of Testing Temperature Base onDS18B20【Abstract】 DS18B20 DALLAS production company is digital temperature sensor, multiple sensors can pass a root mouth line and microprocessor connected. Aiming at singleline bus digital temperature sensor DS18B20 operating characteristics, this paper based on the chip DS18B20 temperature measuring the system hardware and software design. The temperature measuring system has the circuit structure is simple, the advantage of high measurement precision, suitable for industrial control real-time detecting and monitoring.【Keywords】DS18B20 1-wire bus Timing System of testing temperature digtal thermo-sensor温度是我们人类生活环境中的一项基本参数，无论是在工业还是农业或者其它领域的生产过程中，都要对温度进行监控。
基于DS18B20的温度采集显示系统的设计_毕业设计论文
基于DS18B20的温度采集显示系统的设计目录1.引言 (1)1.1绪论 (1)1.2课程设计任务书 (1)2.设计方案 (4)3.硬件设计方案 (4)3.1最小系统的设计 (4)3.2LED发光报警电路 (6)3.3DS18B20的简介及在本次设计中的应用 (6)3.3.1 DS18B20的外部结构及管脚排列 (6)3.3.2 DS18B20的工作原理 (7)3.3.3 DS18B20的主要特性 (8)3.3.4 DS18B20的测温流程 (9)3.3.5 DS18B20与单片机的连接 (9)3.4报警温度的设置 (9)3.5数码管显示 (10)3.5.1数码管工作原理 (10)3.5.2数码管显示电路 (12)3.6硬件电路总体设计 (13)4.软件设计方案 (14)4.1主程序介绍 (14)4.1.1主程序流程图 (14)4.1.2主流程的C语言程序 (15)4.2部分子程序 (19)4.2.1 DS18B20复位子程序 (19)4.2.2 写DS18B20命令子程序 (21)4.2.3读温度子程序 (23)4.2.4计算温度子程序 (25)4.2.5显示扫描过程子程序 (26)5.基于DS18B20的温度采集显示系统的调试 (28)6.收获和体会 (30)7.参考文献 (31)1.引言1.1绪论随着科学技术的发展，温度的实时显示系统应用越来越广泛，比如空调遥控器上当前室温的显示，热水器温度的显示等等，同时温度的控制在各个领域也都有积极的意义。
采用单片机对温度进行控制不仅具有控制方便、简单、灵活性大等特点，而且还可以大幅度提高被控温度的技术指标。
本文介绍了基于DS18B20的温度实时采集与显示系统的设计与实现。
设计中选取单片机AT89C51作为系统控制中心，数字温度传感器DS18B20作为单片机外部信号源，实现温度的实时采集。
并且用精度较好的数码管作为温度的实时显示模块。
利用单片机程序来完成对DS18B20与AT89C51的控制，最终实现温度的实时采集与显示。
利用CC2430构建的无线温湿度监测系统-精品文档
利用CC2430构建的无线温湿度监测系统科技是温度与湿度,舒适的关键就是合适的环境温度和空间湿度。
过去对温湿度的监测,一般采用温湿度传感器与处理终端有线通讯的连接方式,不仅需要大量的线材、高昂的陈本,而且维修和调试线路都有极大地不便。
随着无线传感网络技术的飞速发展,还有无线传感网络的成熟,监测系统开始向无线化发展。
相较于传统的有线连接方式,无线技术的主要优势有:成本低廉、扩展性强、便于维护、空间占用小等等。
而近两年兴起的ZigBee技术使无线监测技术的普及成为了可能。
它是一组基于IEEE802.15.4的无线标准研制开发的,有关于组网、安全和应用软件方面的技术标准。
利用目前全球免费公共频率2.4 GHz,将其应用于监测网络时,其具有低成本、低功耗、网络节点扩展方便等优势,目前被视为替代有线监视和控制网络领域最有前景的技术之一。
CC2430是Chipcon AS公司设计的符合IEEE 802.15.4标准的2.4GHz整合MCU微处理单元的射频收发器。
它采用了Chipcon 公司的SmartRF 03技术,以0.18 ?滋mCMOS工艺制成,整体系统只需极少外围元器件,性能稳定且功耗极低,是目前比较优秀的ZigBee解决方案。
下面介绍以CC2430为核心所设计的无线温湿度监测系统中的监测节点,讨论其硬件和软件设计思想。
1CC2430芯片的性能特点CC2430芯片是Chipcon公司之前开发的CC2420芯片架构的扩展和整合, 它的关键改进在于在单个芯片上整合了ZigBee射频(RF)前端、MEMORY和MCU微控制器。
它是Chipcon公司首款支持ZigBee协议的SoC,CC2430采用0.18μmCMOS工艺生产,正常工作时的电流损耗低于30mA, 它集成了一颗具有128KB容量的可编程FLASH和8KB 容量的RAM 的8位MCU(8051),还包含模拟数字转换器(ADC)、AES-128协同处理器、定时器(Timer) 、32 kHz晶振的休眠模式定时器、上电复位电路(Power-On-Reset)、掉电检测电路(Brown-out-detection)、看门狗定时器(Watchdog-timer)以及21个可编程I/O引脚。
基于CC2430与DS18B20的粮库温度传感器网络
基于CC2430与DS18B20的粮库温度传感器网络
1 传感器网络体系结构一个典型的传感器网络的体系结构包括分布式的传感器节点、网关节点、互联网和用户界面等。
在传感器网络中，节点布置在
被监测区域内。
每个传感网络装备有一个连接到传输网络的网关。
网关通过传
输网络把被测数据从传感区域传到提供远程连接和数据处理的基站，基站再通
过Internet 连到远程数据库。
最后采集到的数据经分析、挖掘后通过一界面提
供给终端用户。
本系统主要结构是每个CC2430 模块挂接多个DS18820 温度传感器。
温度传感器按一定规律布置在粮库中，通过单总线与当前CC2430 模块连接；利用无线传感器网络组网技术将这些CC2430 模块组网，并把数据发送到本仓数据集中器，通过网桥将数据集中器与当地监控主机连接，如图1 所示。
最后通过Internet 将远程终端用户与当地监测系统连接，实现远程网络化
粮库数量监控，如图2 所示。
2 传感器布置模型平房仓粮堆温度数据信息采集系统监测点布置平面示意图如图
3 所示。
仓内温度传感器的设定是相对东、南、西、北侧墙向内每侧各
布置3 组温度传感器，其中每组间距为1 m；东、南、西、北各侧由墙向内布置的间距分别是0．25 m、0．25 m、0．5 m、1．0 m、1．0 m……。
tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。
基于温度传感器的CC2430节点设计
本文设计了一种基于温度传感器的CC2430节点,它以RF（射频）芯片CC2430为核心,在温度传感器DS18B20的配合下,在ZigBee协议下建立点对点通信组网，能够高效地完成对环境温度的无线检测，并且在远程计算机上显示数据。
第
1.1
随着无线通信、集成电路、传感器以及微机电系统等技术的飞速发展和日益成熟，传感器信息获取技术已经从过去的单一化逐渐向集成化、微型化和网络化的方向发展，无线传感器网络（Wireless Sensor Network,WSN）因此孕育而生。它是由部署在检测区域内大量的微型传感器节点通过无线电通信形成的一个多跳的自组织系统，其目的是协作地感知、采集和处理网络覆盖区域里检测对象的信息，并发送给观察者。
1.2
无线传感器网络的研究具有很强的试验科学的特点。传统的互联网研究已经具有很长的历史，利用已有的基础化设施，为新的研究搭建大规模的物理试验床（如组播应用研究的Mbone）和虚拟网络试验环境（如P2P研究的Plant Lab）相对比较容易。但无线传感器网络是一种全新的网络技术，与传统的互联网差别较大，甚至网络体系结构都将截然不同，因此无线传感器网络研究可继承的资源也就十分有限，研制网络节点，搭建一定规模的试验床自然成了无线传感器网络研究初期的一个主要任务。到目前为止，已经出现了众多节点试验平台。根据时间先后和技术特点，我们将它大致分为五代。
基于DS18B20的多点式无线温度测量仪的设计与实现
基于DS18B20的多点式无线温度测量仪的设计与实现基于DS18B20的多点式无线温度测量仪的设计与实现一、绪论近年来，随着物联网和无线通信技术的迅猛发展，温度测量仪器的无线化越来越受到人们的关注。
因为温度是很多领域中必须监测的关键参数，例如工业生产、农业、医疗和环境监测等领域。
本文基于DS18B20传感器，设计并实现了一种多点式无线温度测量仪，具备高精度、远距离传输和多节点测量的特点。
二、设计方案1. 系统框图本文的多点式无线温度测量仪由多个测量节点、中心控制器和无线通信模块组成。
每个测量节点都装配有DS18B20传感器，用于采集温度数据，然后通过无线通信模块发送给中心控制器。
中心控制器负责接收并处理所有测量节点的数据，并将数据通过无线通信模块发送到上位机上进行显示和记录。
2. 硬件设计每个测量节点的硬件设计主要包括DS18B20传感器、单片机和无线通信模块。
DS18B20传感器是一款数字温度传感器，具有高精度和抗干扰能力。
单片机作为控制核心，负责采集传感器数据并进行无线通信模块的控制。
无线通信模块选择了低功耗蓝牙模块，以满足长距离传输和低功耗的要求。
3. 软件设计软件设计主要包括单片机程序和上位机程序的编写。
单片机程序通过配置DS18B20传感器的工作模式，并读取传感器的温度数据。
然后，将温度数据通过无线通信模块进行传输。
上位机程序负责与中心控制器进行通信，接收并解析传感器的数据，并将数据以图表和数据表的形式进行显示和记录。
三、实现过程1. 硬件实现首先，搭建硬件平台，包括连接DS18B20传感器、单片机和无线通信模块。
然后，根据硬件接口进行连接，并对DS18B20传感器进行合适的引脚设置和供电。
最后，完成硬件平台的搭建和连接。
2. 软件实现编写单片机程序，实现对DS18B20传感器的配置和数据读取，并通过无线通信模块进行数据传输。
编写上位机程序，实现与中心控制器的通信和数据解析，以及数据的显示和记录。
基于CC2430的分布式无线温度测量系统设计_孟庆斌
传感器及非电量检测技术 电 子 测 量 技 术 EL EC T RON IC M EA SU REM EN T T ECHN O LOG Y 第32卷第5期2009年5月 基于CC2430的分布式无线温度测量系统设计孟庆斌 潘 勇(南开大学滨海学院 天津 300270)摘 要:介绍了基于CC2430IEEE802.15.4/Zig Bee片上解决方案、C语言和DS18B20数字温度传感器的分布式无线温度测量系统的设计,并对实际系统进行了测试。
本设计针对有线温度测量系统布线带来的诸多不便,将Zig Bee 低功耗无线传输技术应用到分布式温度测量,实现了多点分布式温度测量并有效收集测量数据。
分布式无线温度测量系统可以方便的布设到已建设完成或正在建设之中的应用场所,易于使用和维护。
关键词:CC2430;DS18B20;温度传感器;温度测量中图分类号:T P212.11 文献标识码:ADesign of distributed wireless temperature measurementsystem based on CC2430M eng Q ing bin P an Yong(Nankai University Binhai C ollege,Tianjin300270)A bstract:Distributed wirele ss temperature mea surement system,based on the CC2430I EEE802.15.4/Zig Bee-chip so lutio n,C language and dig ital tempe rature senso r DS18B20,is designed.A nd the actual sy stem has been tested.T he tem pera tur e mea surement sy stem with cable w iring faced a lo t of inconvenience,so this pa per introduce s a new desig n w hich applies the ZigBee low-pow er wireless transmissio n technology to dist ributed tempe rature measurement sy stem. T his desig n implemented the distributed multi-point temperature mea surement and the effectiv e collectio n of measurement da ta.Distributed w ir eless tem pera ture mea surement system can be easily laid to the place w he re it is needed,no ma tte r there have the building comple ted or unde r construction.T his sy stem is easy to use and maintain. Keywords:CC2430;DS18B20;tempera ture sensor;tempe rature measurement0 引 言在粮库温控系统、冷库温控系统、智能化建筑控制系统、中央空调系统等众多应用系统中都需要多点分布式温度测量系统[1]。
基于DS18B20的温度测量系统设计
基于DS18B20的温度测量系统设计一、引言温度测量是现代生活中很常见的一项测量工作。
在很多领域中，如农业、医疗和工业等，温度的准确测量对于保持合适的环境和防止设备损坏至关重要。
因此，设计一种高精度、稳定可靠的温度测量系统至关重要。
本文将基于DS18B20温度传感器进行详细的设计。
二、DS18B20概述DS18B20是一种数字温度传感器，它可以提供9至12位的温度数据精度。
它使用单总线接口进行通信，并且可以在不同分辨率下进行配置以满足不同的应用需求。
该传感器具有很多优点，如精度高、体积小、能够长时间稳定工作等。
三、系统设计1.硬件设计硬件设计是温度测量系统设计的基础。
设计中需要考虑到供电电源、连接方式和传感器位置等因素。
(1)供电电源：传感器和测量电路通常需要稳定的电源供应，可以选择直流电源或者电池供电，需要根据实际需求进行选择。
(2)连接方式：DS18B20可以通过单总线接口进行连接，可以选择串行线连接传感器和控制器。
(3)传感器位置：传感器的位置也是需要考虑的因素，需要确保传感器可以完全接触到被测物体表面，并且避免外部因素对测量结果的影响。
2.软件设计软件设计是温度测量系统设计中非常重要的一部分，它主要包括传感器数据采集和数据处理等方面。
(1)传感器数据采集：DS18B20可以通过单总线接口进行数据采集，基于单总线协议，可以实现多个传感器的并行测量。
在软件设计中，需要使用相应的驱动程序来实现对传感器的读取，并通过相应的接口将数据传输给控制器。
(2)数据处理：采集到的温度数据需要进行处理，可以选择直接将数据输出，也可以进行一些算法处理，如平均值滤波、差值滤波等，以提高数据的稳定性和准确性。
四、系统测试设计完成后，需要进行系统测试以验证设计的正确性和可靠性。
1.传感器测试：首先需要测试传感器的准确性和响应时间等指标，可以将传感器置于稳定温度环境下，并使用标准温度计进行对比，以验证传感器的准确性。
基于DS18B20的智能测温系统的设计
基于DS18B20的智能测温系统的设计一、本文概述本文旨在探讨基于DS18B20的智能测温系统的设计与实现。
DS18B20是一款常用的数字温度传感器，具有测量准确、稳定性好、抗干扰能力强等特点，因此在许多领域，特别是温度监测和控制系统中得到了广泛应用。
本文将首先介绍DS18B20传感器的基本工作原理和特性，然后详细阐述如何利用该传感器构建一个智能测温系统。
在系统设计方面，本文将关注硬件电路的选择与搭建、软件编程实现、以及系统的整体架构。
硬件设计将包括DS18B20与微控制器的连接电路、电源电路、显示模块等关键部分。
软件编程将实现温度数据的读取、处理、显示以及可能的远程传输等功能。
同时，还将讨论如何通过软件算法提高测温精度和响应速度，以满足实际应用需求。
本文还将探讨系统的可靠性、稳定性和扩展性等问题。
通过合理的硬件和软件设计，确保系统能够在各种环境下稳定运行，并具备一定的故障自诊断和处理能力。
通过预留接口和扩展功能，使系统易于升级和维护，以满足不断变化的用户需求。
本文将全面介绍基于DS18B20的智能测温系统的设计过程，包括硬件搭建、软件编程、系统架构等方面，旨在为相关领域的工程师和研究者提供参考和借鉴。
二、1820传感器原理及特性DS18B20是一款由美国Dallas半导体公司开发的单总线数字温度传感器，具有测量温度范围宽、精度高、抗干扰能力强、接口简单、使用方便、封装形式小、可组网使用等优点，因此在各种测温场合中得到了广泛的应用。
DS18B20传感器的工作原理基于热敏电阻的温度-电阻特性。
其内部包含一个热敏电阻和一个8位的模数转换器（ADC），热敏电阻的阻值会随着温度的变化而变化，这个变化被ADC转换成数字信号，然后通过单总线接口输出。
DS18B20具有独特的单总线接口方式，只需一个端口引脚就能与微处理器通信，简化了硬件电路的设计。
DS18B20还具有温度报警功能，当温度超过预设的阈值时，可以通过单总线向微处理器发送报警信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于CC2430和DS18B20的无线测温系统设计
关键字： CC2430 DS18B20 无线测温系统
目前，很多场合的测温系统采用的还是有线测温设备，由温度传感器、分线器、测温机和监控机等组成，各部件之间采用电缆连接进行数据传输。
这种系统布线复杂、维护困难、成本高，可采用无线方案解决这些问题。
无线测温系统是一种集温度信号采集、大容量存储、无线射频发送、LED（或LCD）动态显示、控制与通信等功能于一体的新型系统。
本文从低功耗、小体积、使用简单等方面考虑，基于射频SoC CC2430和数字温度传感器DS18B20设计了一个无线测温系统，整个系统由多个无线节点和1个基站组成。
无线节点工作在各个测温地点，进行温度数据采集和无线发送。
基站与多个节点进行无线通信，并通过数码管将数据显示出来，同时可以通过RS-232串口将数据发送给PC。
CC2430简介
CC2430是TI/ChipconAs公司最新推出的符合2.4G IEEE802.15.4标准的射频收发器.利用此芯片开发的无线通信设备支持数据传输率高达250 kbit/s可以实现多点对多点的快速组网。
CC2430的主要性能参数如下：
(1)工作频带范围：2.400～2.483 5 GHz；(2)采用IEEE802.15.4规范要求的直接序列扩频方式；
(3)数据速率达250 kbit/s码片速率达2 MChip/s；
(4)采用o-QPSK调制方式；
(5)超低电流消耗（RX:19.7mA,TX:17.4mA）高接收灵敏度（-99 dBm）；
(6)抗邻频道干扰能力强(39 dB)；
(7)内部集成有VCO、LNA、PA以及电源整流器采用低电压供电(2.1～3.6V)；
(8)输出功率编程可控；
(9)IEEE802.15.4 ＭＡＣ层硬件可支持自动帧格式生成、同步插入与检测、16bit CRC 校验、电源检测、完全自动MAC层安全保护(CTR,CBC－MAC,CCM)；
(10)与控制微处理器的接口配置容易(4总线SPI接口)；
(11)采用QLP-48封装，外形尺寸只有７×７ｍｍ。
CC2430只需要极少的外围元器件，其典型应用电路如图２所示。
它的外围电路包括晶振时钟电路、射频输入／输出匹配电路和微控制器接口电路3个部分。
芯片本振信号既可由外部有源晶体提供，有晶振1为基于CC2430芯片的ZigBee在智能交通系统中的应用 32 MHz, 晶振2为32.768 kHz。
射频输入／输出匹配电路主要用来匹配芯片的输入输出阻抗，使其输入输出阻抗为60 Ω，同时为芯片内部的PA及LNA提供直流偏置。
CC2430可以通过4线SPI总线(SI、SO、SCLK、CSn)设置芯片的工作模式并实现读／写缓存数据读／写状态寄存器等。
通过控制FIFO和FIFOP管脚接口的状态可设置发射／接收缓存器。
注意：在SPI总接口上进行的地址和数据传输大多是MSB优先的。
CC2420片内有33个16比特状态设置寄存器,在每个寄存器的读／写周期中,SI总线上共有24比特数据,分别为:1比特RAM／寄存器选择位(0:寄存器，1:RAM),1比特读／写控制位(0:写，1:读),6比特地址选择位、16比特数据位。
在数据传输过程中CSn必须始终保持低电平。
另外,通过CCA管脚状态的设置可以控制清除通道估计,通过SFD管脚状态的设置可以控制时钟／定时信息的输入。
这些接口必须与微处理器的相应管脚相连来实现系统射频功能的控制与管理。
CC2430先将要传输的数据流进行变换,每个字节被分组为两个符号,每个符号包括4个比特LSB优先传输。
每个被分组的符号用32码片的伪随机序列表示,共有16个不同的32码片伪随机序列。
经过DSSS扩频变换后,码片速率达到2Mchips/s，此码片序列再经过O-QPSK调制,每个码片被调制为半个周期的正弦波。
码片流通过I/Q通道交替传输,两通道延时为半个码片周期。
CC2430为IEEE802.15.4的数据帧格式提供硬件支持。
其MAC层的帧格式为头帧＋数据帧＋校验帧；PHY层的帧格式为,同步帧＋PHY头帧＋MAC帧,帧头序列的长度可以通过寄存器的设置来改变。
可以采用16位CRC校验来提高数据传输的可靠性。
发送或接收的数据帧被送入RAM中的128字节的缓存区进行相应的帧打包和拆包操作。
DS18B20概述
DS18B20是美国DALLAS公司的“单总线”数字温度传感器，它具有结构简单、体积小、功耗低、无须外接元件、用户可自行设定预警上下限温度等特点。
“单总线”结构独特而且经济，采用一根I/O数据线既可供电又可传输数据，使用户可轻松地组建传感器网络，为测量系统的构建引入全新概念。
3引脚封装的DS18B20形如一只三极管，其内部结构如图2所示。
主要由四部分组成：64位光刻ROM、温度传感器、非易失性的温度报警触发器和配置寄存器。
此外，还有电源检测模块、存储和控制逻辑器、中间结果缓存器和8位循环冗余校验码（CRC）发生器。
ROM中的64位序列号是出厂前被光刻好的，可以看作该DS18B20的地址序列码，每个DS18B20的64位序列号均不相同，这样就可以实现一根总线上挂接多个DS18B20的目的。
DS18B20内部的RAM由9个字节的高速缓存器和E2PROM组成，数据先写入高速缓存器，经校验后再传送给E2PROM。
通过DS18B20功能命令对RAM进行操作。
DS18B20的测量温度范围为-55℃～125℃,在-10℃～85℃范围内，精度为0.5℃，可编程设定9～12位的分辨率，默认值为12位，转换12位温度信号所需时间为750ms（最大）。
检测温度由2字节组成，字节1的高5位S代表符号位，字节0的低4位是小数部分，中间
7位是整数部分。
无线测温系统组成及硬件设计
无线测温系统主要可分为基站和无线节点两大部分。
每套系统一般只有1个基站，包括微控制器及射频收发单元、显示单元、报警单元、电源模块及接口单元，主要硬件连接。
接口单元是为了方便射频模块和PC的通信，通常可采用RS-232接口、USB接口、以太网接口等，其中，RS-232接口是目前PC与通信工业中应用最广泛的一种串行接口。
本文使用RS-232接口，采用MAX3221芯片实现RS-232电平与TTL电平之间的转换。
MAX3221是MAXIM公司生产的一种RS-232接口芯片，使用单一电源电压供电，电源电压在3.0～5.5V 范围内都可以正常工作。
基站接收到数据后，将温度信息通过数码管（或液晶显示屏）显示出来，根据需要，还可以通过RS-232接口与PC进行通信。
为简化系统，本设计直接用CC2430的I0口驱动数码管，但是I0口不具备数据保持能力，需要外接一定大小的上拉电阻，显示方法采用扫描法。
采用一个蜂鸣器作为报警装置，当温度超过设定范围时，鸣叫报警。
射频天线采用单鞭天线。
无线节点分布在温度采集点，由数字温度传感器DS18B20、射频CC2430、天线及电池组成。
在实际应用中，可以有多个无线节点，它们与基站之间通过射频进行无线通信。
DS18B20有寄生电源和外部电源两种供电方式，本文采用外部供电方式，VDD引脚直接连接外部电源。
DS18B20在空闲时，其D1脚由上拉电阻置为高电平。
无线节点的天线根据实际需要可选用单鞭天线,陶瓷天线或PCB印制天线
基于CC2430和DS18B20的无线测温系统工作原理及ZigBee网络
在系统中的工作架构无线温度信号控制系统的管理模式就是集中管理，分级控制，充分利用现有设施，按实际现状先进行单个用户的自适应协调，然后是主干线的协调控制，实现分布式协调的分级控制，最终达到区域控制的系统最优。
基于CC2430和DS18B20的无线测温的系统，系统具有以下几个特点：
(1)整个控制系统的各个模块具有高集成度、高可靠性和低功耗、低成本、体积小等优点，维护保养十分方便，只需更换相应节点即可，避免了传统控制线路本身带来许多麻烦，从而大大减少了设备购置成本，建设安装成本和系统维护成本。
（2）卓越的物理性能，整个网络所使用的无线频率是国际通用的免费频段(2.4~2.48 GHz ISM)，传输的方式是抗干扰能力强的直序扩频方式（DSSS），特别适合在干扰较大的环境中使用。
（3）网络的自组织、自愈能力强，ZigBee的自组织功能：无需人工干预，网络节点能够感知其他节点的存在，并确定连接关系，组成结构化的网络；ZigBee自愈功能：增加或者删除一个节点，节点位置发生变动，节点发生故障等，网络都能够自我修复，并对网络拓扑结构进行相应地调整，无需人工干预，保证整个系统仍然能正常工作。
结束语
通过系统的设计和对于CC2430芯片的使用，感觉到ZigBee无线温度传感网络应用前景非常广阔，CC2430芯片是真正意义上的SOC芯片，使得我们开发ZigBee无线传感网络会更加方便，产品开发周期会大大缩短。
