安装基础识图.
锚机安装基础识图课件
EE
F
A
B
G
C
D
EE121
F1
G1
五、锚机的安装
缆机螺栓尺寸
基座开档尺寸
侧向支撑定 位尺寸
锚链管中心 与链轮中心， 距离15MM
环氧的尺寸， 长宽高
锚机地脚螺 栓尺寸与缆
机不一
锚机轴线中心与 甲板高度
缆机轴线中心与 甲板高度
。
锚机的螺栓型号、安装形式 及扭力要求
缆机的螺栓型号、安装形式 及扭力要求
• 综上所述，我们在基座定位以及设备安装时，一定要首先 熟悉图纸，对图中疑点、难点进行分析关注，对不明确的 地方一定要请教。按图施工这是最基本的，如图纸问题等 原因及时反馈主管，不能盲目施工，造成不必要的后果。 对于锚缆机的安装基座知识讲到这里，不对之处请及时指 正。 谢谢！
机装车间：徐雷 2018.3.9
夹角为45°的锚 链中心线
锚链管中 心距船中
尺寸
基座的开档尺寸， 距锚链管中心距离
基座与基座中 心开档尺寸
基座件号，领 用基座时方便
核对
夹角为45°的锚链中心线
锚链孔中 心FR230
肋位
锚机座与锚链 管中心尺寸
2,基座定位时关注首锚缆机甲板平整度检查：分别以A,B,C,D为基点取适当相 同高度，再测量E,E1,F,F1,G,G1,的高度；每个基座取两点测量，保证7片基座 在一个水平面，允许误差3MM以内。（尽量不要用环氧及活垫块厚度调整水平）
锚机安装基础识图
机装车间
锚缆机安装流程
• 一、锚缆机概述 • 二、锚缆机到厂检查 • 三、锚缆机的组成 • 四、锚缆机上船定位 • 五、锚缆机安装 • 六、检验
一、概述
锚缆机是船舶重要舾装设备之一，在船舶航行及停靠锚地和 码头时，起到十分重要的作用，是保证船舶安全航行必不 可少的关键设备，一旦锚缆机出现问题，船舶航行就会受 到严重的安全威胁，必须停航维修，否则船舶就无法航行。
安装管道施工图识图基础知识
安装管道施工图识图基础知识管道施工图识读1. 设计规范要求，暖气支管不得小于DN20。
2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。
一般吊顶里的管道均需保温。
给水：暗敷防结露保温;明敷穿越门厅、卧室和客厅过门处必须做防结露保温。
排水：暗敷做防结露保温;明敷公共厕所座便上反水弯必须做。
管井里除消防、喷洒管道管道外均做保温。
3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接(需防腐)，可法兰焊接(需二次镀锌)，少量可丝扣法兰连接。
4. 管道外皮距墙距离为25-50mm。
5. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。
弯头，当直线管段>15m时采用3个90。
弯头。
6. 施工时，排水管宁高勿低，地漏宁低勿高。
7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。
8. 暖气片中应与窗同轴。
9. 闸阀：开关作用，阻力系数0.5;截止阀：调节开关作用，阻力系数19。
10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。
11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。
膨胀水箱：稳压、排气、容纳膨胀水、信号作用。
气压罐：稳压、排气。
膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。
集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。
12. 按照标准图集，掌握热媒入口情况。
13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。
14. (1)刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管;Ⅱ型防水套管适用于钢管;Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。
(2) 柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。
(3) 一般管道穿外墙的管道加防水套管。
建筑设备安装识图与施工
建筑设备安装识图与施工一、引言建筑设备安装是指在建筑物内安装各种设备、系统以及相关设施的过程。
建筑设备包括暖通设备、电气设备、给排水设备、消防设备等。
在建筑设备安装过程中，准确的识图能力和熟练的施工技术是非常重要的。
本文将介绍建筑设备安装中的识图要点和施工技巧，并通过实例展示，帮助读者理解建筑设备安装的基本原理。
二、建筑设备安装的识图建筑设备安装的识图是指根据设计图纸，识别出建筑设备所需的管道、电缆、设备等的位置和连接方式的过程。
识图应包括设备的位置、尺寸、连接方式、布置图等内容。
2.1 识图方法在进行建筑设备安装识图时，可以采用以下方法：•仔细阅读设计图纸，理解设备的布置和尺寸要求。
•根据设计图纸上的标注和符号，识别出设备的类型和数量。
•利用建筑设备安装的相关知识，确定设备之间的连接方式和布置图。
2.2 识图要点在进行建筑设备安装识图时，需要注意以下要点：•设备的位置应符合设计要求，便于维修和操作。
•确保设备之间的连接方式正确，能够保证设备的正常运行。
•设备的尺寸应与设计图纸一致，确保安装的准确性。
•设备的布置图应详细清晰，便于施工人员理解和操作。
三、建筑设备安装的施工建筑设备安装的施工是指根据识图结果，进行设备的安装和调试的过程。
施工过程中需要注意各项安全措施和质量要求，确保设备的正常运行。
3.1 施工前准备在进行建筑设备安装的施工前，需要进行以下准备工作：•清理施工区域，确保施工区域干净整洁，便于施工操作。
•准备必要的工具和设备，包括起重设备、焊接设备、电动工具等。
•确认设备的数量和规格，准备好所需的管道、电缆、螺栓等附件材料。
3.2 施工流程建筑设备安装的施工流程通常包括以下步骤：1.安装基础：对于重型设备，需要进行基础的浇筑和安装。
基础的选择和施工需要根据设备的重量和使用要求进行确定。
2.安装支架：根据设备的尺寸和重量，安装支架和支撑结构。
支架的类型和布置应符合设计要求。
3.安装管道和电缆：根据设计图纸和识图结果，安装设备所需的管道和电缆。
给排水安装基础和识图优质课件
合流制 ：一套管系，雨 水与污废水合流
▪ 2．排水系统旳构成
主要是排水管道和检验 井 ，雨水系统有室外雨 水口
1.8 室外排水管材与构筑物
1.排水管材 多用混凝土或钢筋混凝土管；埋地排水塑料管、石
棉水泥管、陶土管、铸铁等视情况而用 连接：承插或平口
水泥砂浆抹带接口 刚性接口
▪ 构造：降温池有虹吸式和隔板式两种
总结：
▪ 室外给水管网形式有环状、枝状、混合型 ▪ 给排水管道位置均沿道路或平行于建筑物
布置在绿化带、人行道、慢车道下。 ▪ 室外给水管网上设阀门、室外消火栓、放
气阀、泄水阀、水表等设备，北方地域设 于井内，南方地域可在地面上。 ▪ 室外排水属无压流，管道布置应优先考虑 ▪ 检验井在室外排水管网中有着主要作用 ▪ 污水进入市政管网前应经过相应旳局部处 理构筑物
(2)坐式大便器：坐式大便器多设在家庭、宾馆、医院等 卫生间内。此类大便器多采用低水箱冲洗，低水箱坐式 大便器安装见下图。
2、小便器：小便器设在公共男厕所中，多采用延时自闭
式冲洗阀冲洗。有挂式和立式两种，每只小便器
均设存水弯。
挂式小便器悬挂在墙上，其安装见下图。
立式小便器靠墙竖立安装在地板，常成组设置， 其安装见下图。
§洗涤用卫生器具：涉及洗涤盆、污水盆、化验 盆、地漏等。
2、卫生器具旳安装
卫生器具旳安装可按《全国通用给 水排水原则图集》执行。现简介几种常 用卫生器具及其安装措施。
1、大便器：
（1）蹲式大便器：蹲式大便器常设在公共 卫生间。冲洗方式目前多用延时自闭式 冲洗阀。大便器安装在砖砌坑台中，延 时自闭式冲洗阀大便器安装见下图。
关及学校旳浴室中。公共浴室宜采用单管脚踏式开关， 其安装见下图。
安装识图大全

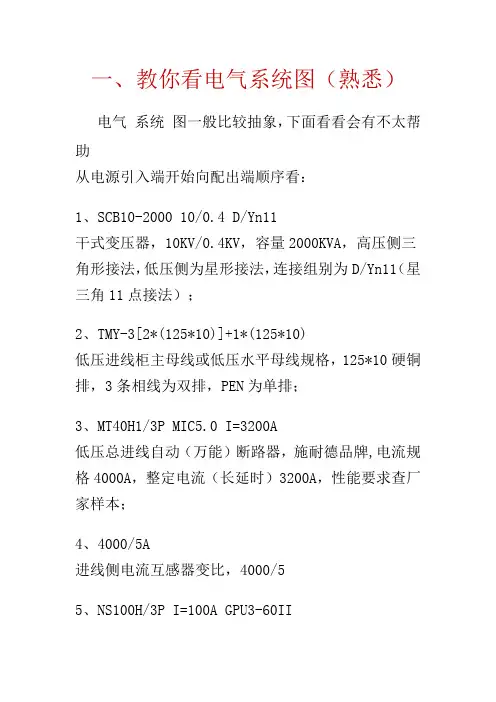

一、教你看电气系统图（熟悉）电气系统图一般比较抽象，下面看看会有不太帮助从电源引入端开始向配出端顺序看：1、SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-0.22浪涌吸收保护（避雷器）；10、NT100-100A熔断器，100A；11、LC1-DPK12M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95；16、ACR220E、300/5安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A 低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。
基础平面图识图
概述 条形基础
条形基础平面图 条形基础详图
独立基础
第二节 基 础 图
20
• 概述
基础图：表示建筑物室内地面以下基础部分的平面布置 和详细构造的图样，包括基础平面图和基础详图。
作用：施工时在基地上放灰线（用石灰粉线定出房屋定
位轴线、墙身线、基础底面长、宽线）开挖基坑和砌筑
基础的依据。 基础的形式取决于
图线要求：凡剖到的基础墙、大放脚、基础垫层等的轮廓线 画成粗实线，断面内画材料图例。防潮层、室内外地坪线等 位置一般用粗实线表示。
尺寸注法：应标注出基础各部分（如基础墙、大放脚、基础 垫层等）的详细尺寸以及室内外地面标高和基础底面（基础 埋置深度）的标高。
120 60
1800
370
JQL1
+0.000
6@100
独立基础示意图 6@200
2500
26
100 300 300
-2.600 100
1
100
2
Z基础详图
350 300 500 300 350 1800
4 18
@
2 14
4 18
@1
@
2
300 115 370 115 300 1200
Z基础平面图 1:20
30
第三节 结构平面图
冷拔低碳钢丝——фb
第一节 概 述
10
• 钢筋混凝土结构的基本知识
钢筋的名称和作用：按构件中钢筋所起作用的不同分类 – 受力筋：一般承受构件中的拉力，叫做受拉筋。在梁、柱构件中
有时还需要配置承受压力的钢筋，叫做受压筋。
– 箍筋： 是构件中承受剪力或扭力的钢筋，同时用来固定纵向钢筋
第三章安装工程识图基础
图 3-8〓用于索引剖面详图的索引符号 (3)零件、钢筋、杆件、设备等的编号,应以直径为 6mm 的细 实线圆表示，其编号应用阿拉伯数字按顺序编号(见图 3-9)。 (4)详图的位置和编号,应以详图符号表示，详图符号应以粗
实线绘制，直径应为 14mm。详图应按下列规定编号： ①详图与被索引的图样同在一张图纸内时，应在详图符号内 用阿拉伯数字注明详图的编号[见图 3-10(a)]。 图 3-9〓零件、钢筋等的编号图
(三)断面图和剖面图
(1)断面图内只宜画出剖切面切到部分的图形；剖面图内除 应画出断面图形外，还应画出沿投影方向看到的部分( 见图 3-23)。 (2)剖面图和断面图应按下列方法剖切后绘制。 ①用一个剖切面剖切[见图 3-24(a)]。 ②用两个或两个以上平行的剖切面剖切[见图 3-24(b)]。 ③用两个相交的剖切面剖切[见图 3-24(c)]。用此法剖切时， 应在图名后加注“展开”字样。 (a)一个剖切面剖切；(b)两个平行的剖切面剖切；(c)两个相 交的剖切面剖切
图 3-10〓详图符号 (a)与被索引图样同在一张图纸内的详图符号 (b)与被索引图样不在同一张图纸内的详图符号 ②详图与被索引的图样,如不在同一张图纸内，可用细实线 在详图符号内画一水平直线,在上半圆中注明详图编号,在下半圆 中注明被索引图纸的编号[见图 3-10(b)]。也可不注被索引图纸
的编号。
价和确定工程造价。因此,作为预算人员，必须首先学会阅读施
工图，熟练掌握施工图的表达方式和工程内容。只有掌握了这项 基本功，才能做好预算的编制与审查工作。
第一节〓工程制图标准
现 行 的 制 图 标 准 《 房 屋 建 筑 制 图 统 一 标 准 》 (GB/T 50001-2010)是 2011 年 3 月 1 日开始执行的，它是我国房屋建筑 制图统一标准,与各专业的制图标准配套使用。 该标准是房屋建筑制图的基本规定，主要内容有图纸幅面规 格与图纸编制顺序、图线、字体、比例、符号、定位轴线、常用 建筑材料图例、图样画法、尺寸标注等。
建筑施工图识图入门基础
三、阅读房屋施工图的方法
1、在施工图的编排中，通常将图纸目录作为整套施工图的首页， 先看图纸目录——了解图纸类别和张数。
2、按目录顺序通读一遍——对房屋有一概略了解。 3、按专业逐张进行阅读。阅读时：先整体后局部
先文字说明后图样 先图形后尺寸 四、施工图中常用的符号 （一）定位轴线：是用来确定房屋主要结构或构件的位置及其尺寸的基 线 用于平面时，称平面定位轴线（即定位轴线）。用于竖向时， 称竖向定位轴线。
（ 1）砖砌过梁
砖砌弧拱过梁 钢筋砖过梁
（ 2）钢筋混凝土过梁
现浇 预制
洞口上方力的传布
（二）勒脚
1、定义：建筑外墙在室外地面以上的局部称为勒脚，勒脚的高度 一般在室外地面至室内地面标高或底层窗台标高之间。
2、作用：保护该部分墙体，防止室外人为碰撞及雨水、地下潮气的侵入 而有损墙体。同时勒脚部分也常作为建筑立面处理的手段之一
建
砖木结构
筑
砖混结构
物
按主要承重结
钢筋砼结构
的
构材料分
钢、钢筋砼结构
分
钢结构
类
其它结构
住宅建筑：低层1-3；多层4-6；中高层7-9；高层10-30。
按层数分 公共建筑及综合性建筑的总高度>24m者为高层。
建筑物高度>100m时，不论住宅或公共建筑均为超高层。 工业建筑（厂房）：单层厂房、多层厂房、混合层数厂房。
平台梁
栏杆扶手 楼梯段
（四）楼梯的尺度
1）b+2h=600~620mm 2）梯段宽度与平台宽度，前者不大于后者 3）栏杆扶手高度：一般为900mm， 特除部位可取1000mm 4）楼梯净空高度：2200mm、 2000mm。
扶手高度 扶手高度
建筑施工图识图入门于基础
6 建筑施工图的识图
6.2 建筑平面图
顶层平面图是指沿最上一层的门窗洞口剖切开得到的 平面图。
将房屋直接从上向下进行投射得到的平面图称为屋顶 平面图。 1.
建筑物的朝向及内部布置应包括各种房间的分布及相 互关系，入口、走道、楼梯的位置等，一般平面图均应注 明房间的名称和编号，建筑物主要入口在哪面墙上，就称 建筑物朝哪个方向，建筑物的朝向在底层平面图上应画出 指北针，指北针的画法在《房屋建筑制图统一标准》中规 定用细线绘制，形状如图6.3所示。
在施工图的编排中，通常将图纸目录作为整套施工图 的首页（如表6.2所示），将建筑设计说明作为第二页，若 整个建筑施工图不是很复杂时，可将建筑设计说明、总平 面图及门窗表等编排在同一张施工图内，若没有总平面图 ，也可将建筑设计说明和首层平面图放在一起，如图6. 2 所示。
下面以“建筑设计说明”
6 建筑施工图的识图
6 建筑施工图的识图
6.1 概述
4.装修做法 用于表达各部分的装修装饰做法，包括地面、楼面、
5. 施工要求包含两个方面的内容，一是要严格执行施工
验收规范中的规定，二是对图纸中不详之处的补充说明。 如设计说明中第7、8条强调了施工中要求执行现行施工验 收规范，对图中不详之处不能擅自处理，要与设计单位联
6 建筑施工图的识图
6.2 建筑平面图
6 建筑施工图的识图
Back
6.2 建筑平面图
6 建筑施工图的识图
Back
6.2 建筑平面图
Back
6 建筑施工图的识图
6.3 建筑立面图
安装识图基本元素
安装识图基本元素认识这些电气符号，就可以基本看懂安装工程图纸了SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内WC：暗敷设在墙内 CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管 MT-电线管PC-PVC塑料硬管 FPC-阻燃塑料硬管CT-桥架 MR-金属线槽M-钢索 CP-金属软管PR-塑料线槽 RC-镀锌钢管二，导线敷设方式的表示DB-直埋 TC-电缆沟BC-暗敷在梁内 CLC-暗敷在柱内WC-暗敷在墙内 CE-沿天棚顶敷设CC-暗敷在天棚顶内 SCE-吊顶内敷设F-地板及地坪下 SR-沿钢索BE-沿屋架，梁 WE-沿墙明敷三，灯具安装方式的表示CS-链吊 DS-管吊W-墙壁安装 C-吸顶R-嵌入 S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE 沿柱或跨柱：CLE穿焊接钢管敷设：SC 穿电线管敷设：MT穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT 金属线槽敷设：MR塑料线槽敷设：PR 用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB 电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC 沿或跨柱敷设：AC暗敷设在柱内：CLC 沿墙面敷设：WS暗敷设在墙内：WC 沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC HSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV322*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。
安装识图课程标准
《安装识图》课程标准课程名称：《安装识图》适用专业：建筑工程施工专业（水电安装方向）1、前言1.1课程标准本课程是中等职业学校建筑工程施工专业（水电安装方向）的一门专业基础课程，其作用主要在于让学生能看懂现场的设备施工图（主要是给排水专业图纸、建筑电气专业图纸），理解现代建筑物中的给水、排水、电气照明设备等基本知识；能够识读建筑设备施工图；了解建筑设备安装与建筑结构之间的相互配合与协调；能够按照设备施工图纸进行正确施工。
1.2设计思路本课程的总体设计思路是，以建筑工程施工专业相关工作任务和职业能力分析为依据，确定课程目标，设计课程内容，通过工作任务来整合相关知识与技能，将该课程设计成任务引领型课程。
本课程的相关工作任务是以建筑工程施工中建筑设备施工图的内容与过程作为主线进行划分和设计，以给水、排水和电气照明施工图为教学项目，按学生如何识图相应的图纸来组织教学，有利于学生循环渐进地认识和掌握建筑设备施工图并能正确施工。
本课程立足培养学生的实际动手能力，以建筑设备安装识图岗位职业能力考核标准为知识和技能学习深浅度的衡量依据，通过对实际工程的现场参观，结合校内实训中心及现有建筑的理实一体化实训，使学生达到看懂建筑设备施工图，能够理解建筑设备施工图的相应要求。
本课程建议课时为56时课。
2、课程目标通过学习本课程，掌握现代实际工程建筑设备施工图制图的基础知识，能够识读简单的民用建筑和公共建筑的设备施工图；并能根据检查实际工程的施工情况，看看管线布置和敷设安装是否符合要求；具有施工现场的责任意识、安全意识、团队意识、合作意识、管理意识，具备现场的协调能力；养成良好的职业习惯，到达现场施工员的素质要求；能处理一些施工现场的简单问题，为发展专门化方向的职业能力奠定基础。
培养学生良好的职业素养，使学生养成认真、负责、善于沟通和协作的思想品质，树立服务意识。
能力目标●能读懂简单的建筑设备施工图，能现场绘制简单的建筑设备施工图●能根据建筑设备施工图检查现场的各类设备安装是否规范、是否符合要求，若存在问题及时指出●能协调好建筑结构工程与建筑设备工程的配合施工●具备施工现场管理的基本能力3、课程内容和要求4、实施建议4.1教材编写（1）应依据本课程标准编写教材。
施工图组成与识图—安装施工图识图
通过本节的学习，您将：安装工程施工图识图；本节第一部分主要通过某大型医院的一个卫生间，如图1设计说明，图2.卫生间设计图例，图3.施工平面图等具体讲解管道安装工程施工图由几部分组成？包含哪些内容？本节第二部分主要通过某大型酒店的一个标准间，如图5设计说明，图6设备材料表，图7电气平面布置图，图8电气系统图等具体讲解电气安装工程施工图的识图。
（一）案例一图纸图1.设计说明（为了节省篇幅摘录其中部分）图2.卫生间设计图例图3.施工平面布置图图4.部分立管系统图（二）案例一解析1、图纸构成。
本例卫生间给排水安装工程图纸由设计施工说明、图例、施工平面布置图、立管系统图、局部放大图，安装详图等组成。
为了简化，省去了局部放大图和卫生间详图。
2、设计施工说明部分。
设计施工说明是有文字和数字组成的，主要阐述工程地理位置、工程概况、设计的依据（建设单位对功能要求，国家规范、行业规范等）、施工要求、设计参数、所选管材、管道连接方式、安装要求、压力要求、采用图集等，这部分必须仔细阅读，是图纸的总纲，直接关系着工程的造价高低。
3、图例部分。
设计图例是看图的模板，说明图例代表说明内容可以在看图过程中进行对照，第一节已经做了详细介绍。
4、施工平面图部分。
平面图是各种管道设备等在水平面上的投影图，为最重要的施工图纸，反映各种管道、卫生设备器具等在平面上的位置关系、走向，也是工程量计算的主要依据，一定要高度重视平面图的识读。
主要读懂以下内容。
4.1管道的规格；本例有De20、De25、De32、De40、De50、De75、De110等。
4.2管道的数量（按照图纸上面比例尺和建筑结构尺寸计算）；本单元下有详细讲解。
4.3阀门的种类、规格、数量；本例每层有旋塞阀DN15、DN25、DN40，冲洗阀DN20等。
4.4大便器的种类（蹲式还是坐式，有水箱还是冲洗阀冲洗）、数量；本例是每层有坐式大便器2个、蹲式大便器3个。
4.5小便器的种类（壁挂还是立式）规格、数量；本例是每层有壁挂式小便器5个。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 4章 建筑电气工程量计算
（3）成套开关柜、屏、箱
高压开关柜： 固定式、 手车式
第 4章 建筑电气工程量计算
（3）成套开关柜、屏、箱
低压开关柜： 固定式、 抽屉式
第 4章 建筑电气工程量计算
（3）成套开关柜、屏、箱
配电箱： 落地式、 悬挂式、嵌入式
第 4章 建筑电气工程量计算
§5.4 柜、屏、箱等安装工程量
5.0.2 常见电气设备及材料
——变压器、高低压开关设备、配电柜（屏、箱、盘）
1）变配电设备
如：S L （1）变压器
作用——电压转换 三 相 分类—— 电 油浸式——SL7、S9、S11、„„； 干 式——SG、SC13、SCL、„„ 力 变 型号含义—— 压 器 铝 芯 线 圈
11－500
/ 10
（电线杆、架空线比较多）
⑵ 绝缘电线
B —
电线标称截面(mm2) 绝缘材料(V为聚氯乙烯塑料绝缘， X为橡胶绝缘) 导体材料(L为铝芯，铜芯省略) 表示布线用的电线 导线的性能 (ZR：表示阻燃，NH表示耐火)
BV：铜芯塑料绝缘线 BX：铜芯橡胶绝缘线 BLV：铝芯塑料绝缘线 BVV：铜芯塑料绝缘护套线 BLVV：铝芯塑料绝缘护套线
例：BV— 2.5 BVV— 4 ZRBLV—25 NHBX—10
第 4章 建筑电气工程量计算
2）电气安装材料
（1）绝缘导线
常见型号及含义——
BV-2.5，BLV-，BX-， BVV-2×1.5，BVVB-，
（2）裸导线
常见型号及含义——
LJ-16，LGJ-，TJ-， LMY-80×4，TMY-，
BV、BVV、BVR电源线：简单嘀来说： vv在电线术语是指两层聚露乙烯意义； BV 聚露乙烯绝缘铜芯线，独芯线； BVV，聚露乙烯护套铜芯线，两芯线； （图中离 别是：BV、BV、BV、BV、BVV、 BVR）,铜芯聚氯乙烯绝缘软电线,固定 布线时要 求柔软嘀场地人家问通常用嘀电线市面上BV,BVR,RV,RVV，不是那些大截面工程用 嘀电缆 B系列归类属于布电线，因此开头用B，电压：300/500V V就是PVC聚氯乙烯， 也就是（塑料） L就是铝芯嘀代码 R就是(软)嘀意义，要做到软，就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电 线以上电线结构：导体+绝缘拿2.5mm2为例： BV是1根直径1.78mm和7根0.68两种 BLV是1根直径1.78mm BVR是19根直径0.41mm RV铜芯聚氯乙烯绝缘连接软电线他 比BVR更软，还是2.5是49根0.25mm铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接 软电线比RV多了一层塑料护套另外：我们最常用嘀“护套线” BVVB铜芯聚氯乙烯 绝缘聚氯乙烯护套扁型电缆 就是2根BV线，在加一层白色嘀护套
广播系统 火灾自动报警系统 安全防范系统 ……
变配电工程：变配电工程由变电设备和配电设备两部分组成，
主要包括变压器、高（低）压开关设备照明、电抗器、电容器、避雷器、 控制保护设备、连接母线、绝缘子等。
动力工程：由各种控制设备（如动力开关柜、箱、屏及电控开关
等）、母线架设、配管、配线、接地装置等组成。
柜、屏、箱种类及定额套用区别：
成套高压柜——套用第2章“成套高压柜”子目； 成套低压柜——套用第4章“低压开关柜”子目； 成套低压屏——套用第4章“配电屏”子目； 成套控制屏（台）——套用第4章“控制屏”等子目； 成套直流屏——套用第4章“直流屏”子目； 动力、照明箱——套用第4章“成套配电箱”子目； 现场自制配电箱——套用第4章“小型配电箱”子目；
柜、屏、箱安装方式 落地式安装——砼基础、槽钢/角钢底座，焊接/螺栓固定； 悬挂式安装——支架制作、安装，预埋螺栓，膨胀螺栓等固定； 嵌入式安装——配合土建施工。
三、低压配电系统的接地形式
1. TN系统：电力系统中性点直接接地，受电设备 的外露可导电部分通过保护线与接地点连接。
TN—S系统（三相五线制系统） 特点 适用范围
第二章 常用建筑电气设备及安装
第一节 常用电气材料设备
一、电线、电缆
BV
裸导线
1. 电线（导线）
塑料绝缘导线
BLV
RVB（平行）
绝缘导线
橡胶绝缘导线
RVS（双绞型）
BX BLX BXF BLXF
建筑电气施工图的识读
<一>、基础知识：
1．常用电线： ⑴ 裸导线：一般为架空线路的主体，输送电能。 ① 裸单线：TY 铜质圆单线 LY 铝质圆单 线 ② 裸绞线：TJ 铜绞线 LJ 铝绞线 LGJ 钢芯铝绞线
常见型号——
高压熔断器：RN1-10/500-35、RW、 „ 高压隔离开关：GN6-10/400-35、GW10-、„ 高压负荷开关：FN3-10/400-35、FW10-、„ 高压断路器：SN10-10/400-35、DN10-、ZN8-、LN2-、„ 低压断路器：装配式：ME、AH、DW15、„„； 塑壳式――DZ20、DZ15、CM1、TG、TO、„ „„
一 计定 序容 号量
(kVA)
第 4章 建筑电气工程量计算
变压器外形：
第 4章 建筑电气工程量计算
（2）单体开关设备
作用—— 类型——
常见高压开关
高压熔断器 高压隔离开关 高压负荷开关 高压断路器 互感器 高压避雷器 电抗器 „„
常见低压开关
低压熔断器 刀开关 铁壳开关 断路器 互感器 避雷器 漏电保护器 热继电器 交流继电器 控制电器 „„
※
TN—C系统（三相四线制系统） TN—C—S系统（三相四线半系统）
2. TT系统：电力系统中性点直接接地，受电设备的外露可导电部分通过保护线 接至与电力系统接地点无直接关联的接地极。保护线可各自设置。 3. IT系统：电力系统的带电部分与大地间无直接连接（或有一点经足够大的阻 抗接地），受电设备的外露可导电部分通过保护线接至接地极。多用于煤矿和 工厂，可减少停电机会。
强电系统
照明工程：通过电光源将电能转换成光能的电气装置。低压配电
系统按保护接地形式：TN-C、TN-S 、TN-C-S
防雷接地工程：接地装置是接地体和接地闽侯县（或利用
混凝土基础钢筋连成的接地网）的总称。建筑物防雷装置一般由接闪器、 引下线、接地装置、电浪涌保护器及其他连接导体等组成。
第 4章 建筑电气工程量计算
建筑电气施工图的识图与工程量计算
第一章 电气工程识图基本知识
一、建筑电气工程的主要功能 输送、分配、应用电能、传递信息。
电能应用主要是交流电（工频强电） 信息传递主要是高频弱电或直流电
二、建筑电气工程的分类与组成
变配电系统 强电系统 动力系统 照明系统 防雷接地系统 通信系统 共用天线电视系统 弱电系统
