6kV开关柜二次原理图总结
D.014 高压二次原理
![D.014 高压二次原理](https://img.taocdn.com/s3/m/7022f5adb0717fd5360cdcec.png)
8
b. 加热照明回路(如右图) 为防止开关柜内出现凝露现象, 在开关柜的电缆室和手车室内各装 有一只电加热器,此加热器通常由 1ZK开关手动控制,也可通过温湿 度控制器自动控制投退。 为便于开关柜的检修,在开关 柜的电缆室和继电器室(非标配)各 装有一只照明灯,此照明灯一般由 手动控制,其中继电器室的照明灯 也可和仪表门联锁,当仪表门打开, 照明灯自动点亮。
9
c. 控制回路(如右图) 进线隔离柜的控制回路主要是 手车的位臵指示器HLT1和HLT2。 此位臵指示器就是开关柜仪表门 右侧模拟线上的指示灯,其作用 主要是指示手车位臵,以方便现 场维护操作人员确定手车状态。 KA继电器为进线断路器辅助开 关接点的扩充继电器,S5接点引 自进线断路器。 QF1微型断路器起保护整个控 制回路的作用,防止由于控制回 路故障而压回路主要给测量元件或保 护装臵提供电压信号(由于示例 图纸保护装臵为SPAJ-140C保护, 不需电压信号,故图纸中未画)。 c.断路器储能回路(如右图) 由于真空断路器合闸弹簧为拉 簧,在合闸之前需将拉簧储能, MO电动机即是断路器拉簧储能电 动机,当断路器合闸后,储能接 点S1闭合,MO得电,断路器储能。 断路器储能完毕后,S1常开点闭 合,HY灯亮。 断路器储能一次只能合闸一次。
19
开关柜的闭锁回路和进线隔离柜的 闭锁回路一样,由带电显示器闭锁后 门。 e. 信号回路 信号回路主要是提供接点给中央信 号系统,中央信号系统包括事故信号 和预告信号。 事故信号的作用是当线路发生故障 时,在继电保护作用下,使断路器跳 闸后,启动电笛发出音响。 预告信号的作用是当线路发生不需 立即跳闸的故障和不正常工作情况时, 启动电铃发出预告信号。预告音响的 声音应明显区别于事故音响信号,在 发出声音的同时还发出灯光信号。
(整理)开关柜(箱)二次接线
![(整理)开关柜(箱)二次接线](https://img.taocdn.com/s3/m/caf9a832eff9aef8951e0607.png)
精品文档35千伏35千伏主进断路器保护二次接线方案图35干伏母联断路器保护二次接线方案图精品文档精品文档35千伏主变压器保护二次接线方案图精品文档精品文档精品文档精品文档35千伏电压互感器保护二次接线方案图35千伏所用变压器保护二次接线方案图精品文档10千伏10千伏引入线保护二次接线方案图精品文档精品文档精品文档精品文档精品文档精品文档精品文档10千伏变压器保护二次接线方案图精品文档精品文档精品文档精品文档10千伏备用电源自动投入接线图精品文档10千伏母联断路器自动投入接线图精品文档精品文档10千伏电压互感器接线原理图精品文档精品文档精品文档精品文档精品文档中央信号系统接线图低压成套开关设备二次接线方案图索引精品文档精品文档测量回路电流电能测量回路接线方案图精品文档精品文档精品文档电压测量回路接线方案图精品文档精品文档有功电能测量回路接线方案图三相有功电能测量回路接线方案图精品文档精品文档精品文档精品文档三相有功、无功电能测量回路接线方案图精品文档精品文档精品文档断路器断路器合分指示回路接线方案图断路器合分指示电分控制回路接线方案图精品文档精品文档精品文档断路器电合电分控制回路接线方案图精品文档精品文档精品文档精品文档AH (DW914)AH (DW914)断路器电合电分控制回路接线方案图精品文档精品文档。
高压开关柜有哪些二次回路-怎样读二次回路接线图
![高压开关柜有哪些二次回路-怎样读二次回路接线图](https://img.taocdn.com/s3/m/688b04f3284ac850ad02429b.png)
高压开关柜有哪些二次回路-怎样读二次回路接线图高压开关柜有哪些二次回路?怎样读二次回路接线图一、高压开关柜有哪些二次回路高压开关柜一般是用于对高压电动机起监视、控制、测量以及继电保护作用的电气柜。
从我厂高压电动机继电保护、测量及表计配置情况来看,开关柜包含有测量及表计的交流电流回路、电流速断及过负荷保护的交流电流回路、接地故障检测回路、连锁跳高压电机回路、测量及表计的交流电压回路、低电压保护回路、控制小母线合闸回路(连锁、开关柜按钮、控制)、控制小母线跳闸回路(控制、开关柜按钮、事故按钮、低电压、连锁、保护)、绿灯回路、红灯回路、速断回路、连锁继电器回路、事故音响回路、合闸线圈回路等。
二、怎样读二次回路接线图二次回路接线图可分为原理图和安装图两大类,其中原理图分为归总式原理图、展开式原理图,安装图分为屏面布置图、屏后接线图。
凡表示动作原理的二次接线图统称为原理图。
由于元件的表示方法不同,原理图包括:(1)归总式原理图,即各元件在图中是用整体形式来表示,如电流继电器的表示图形中,下面是线圈,上面是闭合或断开有关直流回路用的触点。
(2)展开式原理图,就是将各元件分解为若干部分,例如:上述电流继电器便分成线圈和触点两部分。
它们在图中并不位于一起,而是分散在有关回路中。
根据安装施工的要求,将二次设备的具体位置和布线方式表示出来的图形称为安装图。
安装图包括屏面布置图和屏后接线图。
屏面布置图中,各元件的尺寸和相互距离,均要详细注明,便于在屏上进行安装。
而屏后接线图系将各元件及回路加上编号,施工时,即按编号进行接线,使用起来非常方便。
二次接线图中,为了说明各元件的连接状况,每个元件须用具有一定特征的图形和文字符号表示出来,以免发生混淆。
如电流继电器文字符号为LJ;时间继电器文字符号为SJ;试验按钮文字符号为YA; 起动按钮文字符号为QA;停止按钮文字符号为TA等。
习惯上常把归总式原理图简称为原理图。
归总式原理图,由于元件为总体形式,看起来比较直观,并且与一次设备画在一起,容易了解它们之间的相互关系和作用,便于形成清晰的概念,这种接线图对于叙述动作原理是有利的。
专家详解开关柜二次原理图说明
![专家详解开关柜二次原理图说明](https://img.taocdn.com/s3/m/92b59253e418964bcf84b9d528ea81c758f52e27.png)

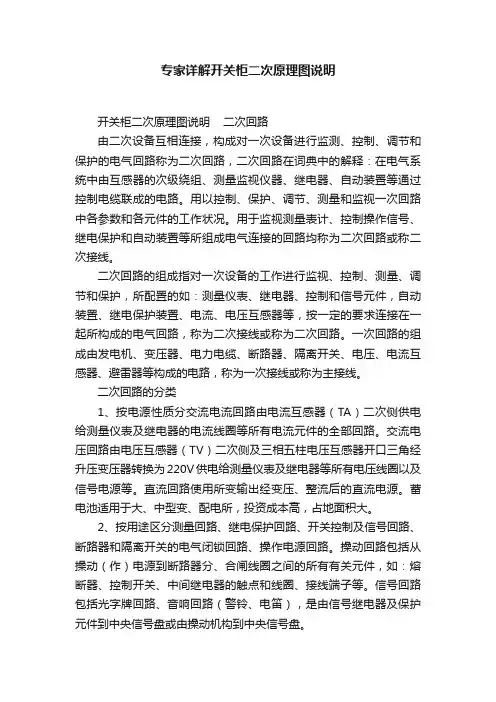

专家详解开关柜二次原理图说明开关柜二次原理图说明二次回路由二次设备互相连接,构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路,二次回路在词典中的解释:在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。
