固态继电器应用电路图大全
固态继电器工作原理和接线图
固态继电器工作原理和接线图固态继电器（Solid State Relay，简称 SSR）是一种在电路中能够替代传统电磁继电器的电器开关设备。
SSR利用固体半导体器件和电子控制电路代替了传统电磁继电器中的电磁绕组，使其具有更快的开关速度、更长的寿命和更低的电磁干扰等优点。
工作原理固态继电器主要由输入控制电路、输出驱动电路和负载控制电路组成。
其工作原理如下： 1. 输入控制电路接收外部控制信号后，通过控制电路中的光电耦合器转换成内部控制信号。
2. 内部控制信号驱动输出驱动电路，激活固体三极管或MOS场效应管等半导体器件。
3. 输出驱动电路中的半导体器件工作时，将负载端回路打通，实现对负载的开关控制。
接线图示例下面是一个常见的固态继电器接线图示例：+---------+ +---------+| | | |----| Load |------| Relay |----| | | |+---------+ +---------+| ||---------------|--------------------- Load| |+-----+ +-----+| | | || +--+ +--+ || | | |+--| Control In +--+| |+---------------+在上图中，Load为负载，Relay为固态继电器，Control In为控制输入端。
通过外部控制信号加在Control In端，可以控制固态继电器的工作状态，对Load进行开关控制。
固态继电器工作原理简单清晰，能够有效取代传统电磁继电器在许多电路控制中的应用，提高了电气设备的可靠性和控制效果。
固态继电器工作原理图
固态继电器工作原理图
固态继电器（Solid State Relay，简称SSR）是一种将控制信号转换为输出信号的电器设备，它的工作原理图如下：
1. 输入电路：固态继电器的输入电路通常由控制电压
（Control Voltage）和输入电阻（Input Resistor）组成。
控制
电压可以使输入电阻导通或截至，从而控制固态继电器的开关状态。
2. 输出电路：固态继电器的输出电路通常由负载电阻（Load Resistor）和输出导通晶体管（Output Conducting Transistor）
组成。
当输入电路导通时，负载电阻与输出导通晶体管形成通路，使负载电流流过。
当输入电路截至时，输出导通晶体管停止导通，断开负载电流。
3. 控制单元：固态继电器的控制单元由输入电路和输出电路之间的控制芯片（Control Chip）组成。
控制芯片接收输入电路
的信号，根据信号的状态判断输出电路是否导通。
4. 继电器保护：固态继电器通常配备有过流保护和过温保护装置。
过流保护可限制输出电流，保护负载和继电器不受过载损害；过温保护可在固态继电器温度超过一定范围时自动切断输出，避免继电器烧毁。
以上就是固态继电器的工作原理图，它的输入电路通过控制信号来控制输出电路的导通和截至，从而实现对负载电流的控制。
固态继电器由于没有机械触点，具有快速响应、可靠性高、寿命长等优点，在工业、自动化控制等领域得到广泛应用。
固态继电器原理及应用电路
固态继电器原理及应用电路固态继电器（Solid State Relay，简称SSR）是一种电子开关装置，能够通过对输入信号的操控来实现对电路的开关控制。
与传统的机械继电器相比，固态继电器没有机械结构，具有响应速度快、寿命长、噪声小、抗干扰能力强等优点。
其原理和应用电路如下。
原理：固态继电器的核心部件是一对光耦合器（Optocoupler）和功率晶体管（Power Transistor）。
光耦合器的输入端与控制电路相连，而输出端与功率晶体管的控制极相连。
当输入电流通过光耦合器时，会发射出红外光，经过光电转换后驱动功率晶体管的控制极，使其导通或截止，从而实现对负载电路的开关控制。
应用电路：1.开关控制电路：固态继电器可以实现对照明、空调、电机等负载电路的开关控制。
其输入端可以采用低电平触发或高电平触发方式，根据控制系统的要求，选择对应的输入电压。
输出端则可以通过选定功率晶体管的类型来实现不同功率负载电路的控制。
2.定时控制电路：固态继电器还可以与定时器结合，实现定时控制功能。
例如，在灌溉系统中，通过将固态继电器接入水泵的电源线路，可以利用定时器控制水泵的工作时间，自动定时给植物浇水，提高灌溉效率。
3.温控电路：固态继电器可以应用于温控系统中，实现对加热或冷却设备的控制。
将温度传感器的输出信号接入固态继电器的输入端，通过控制输入信号的电平，控制固态继电器的导通与截止，从而调节加热或冷却设备的工作状态，使温度保持在设定值附近。
4.光电隔离电路：固态继电器的光耦合器具有光电隔离功能，可以将控制端与输出端进行电气隔离，防止控制电路对负载电路产生干扰。
因此，固态继电器广泛应用于自动控制系统中，如PLC、自动化生产线等领域。
总结：固态继电器的原理和应用电路主要是通过光耦合器和功率晶体管实现对负载电路的开关控制。
它在实际应用中具有快速响应、寿命长、噪声小、抗干扰能力强等优点，广泛应用于各种自动控制系统中。
通过合理选择输入信号和功率晶体管的类型，可以满足不同负载电路的控制需求。
固态继电器的应用电路
固态继电器的应用电路1.引言1.1 概述固态继电器是一种使用半导体器件代替传统机械继电器的电子开关装置。
与传统继电器相比，固态继电器具有体积小、工作可靠、寿命长、响应速度快等优点。
固态继电器的应用电路广泛，涵盖了多个领域，例如工业自动化、家电控制、能源管理等。
在固态继电器的应用电路中，常用的电子元器件如可控硅、双向三极管、光电耦合器等发挥关键作用。
这些元器件可以实现电路的开关和控制功能，在保证稳定可靠工作的同时，提高了电路的效率和精度。
固态继电器的应用电路可以分为交流电路和直流电路两种。
在交流电路中，固态继电器能够实现对电压和电流的精确控制，可广泛应用于照明控制、电机控制以及加热控制等领域。
而在直流电路中，固态继电器可以实现电路的快速开关和保护，适用于电池管理、电子设备控制等应用。
正因为固态继电器具有这些优点和多种应用场景，它在现代电子领域中得到了广泛的应用。
随着科技的不断进步，固态继电器的应用将会更加智能化和多样化。
这些发展将进一步推动固态继电器在工业、家庭等领域的应用拓展，为我们的生活带来更多便利和创新。
1.2 文章结构文章结构部分的内容应该包括对整篇文章的组织和框架进行介绍。
以下是对文章结构部分的一种可能的内容编写示例：文章结构：本文将围绕固态继电器的应用电路展开讨论，按照以下结构进行组织和阐述：第一部分是引言部分，包括概述、文章结构和目的。
在概述中，将介绍固态继电器的基本概念和作用，并提出该主题的重要性。
在文章结构部分，将简要介绍本文的整体组织结构和每个部分的内容概要。
在目的部分，将明确本文的主要目标，即探讨固态继电器在不同应用领域中的电路设计和应用方法。
第二部分是正文部分，主要包括固态继电器的基本原理和其优点以及应用领域的介绍。
在固态继电器的基本原理部分，将详细解释固态继电器的工作原理、结构和特点，以便读者对其基本工作原理有一个清晰的理解。
在固态继电器的优点和应用领域部分，将重点介绍固态继电器相对于传统继电器的优势，并列举一些固态继电器在各个领域中的常见应用场景。

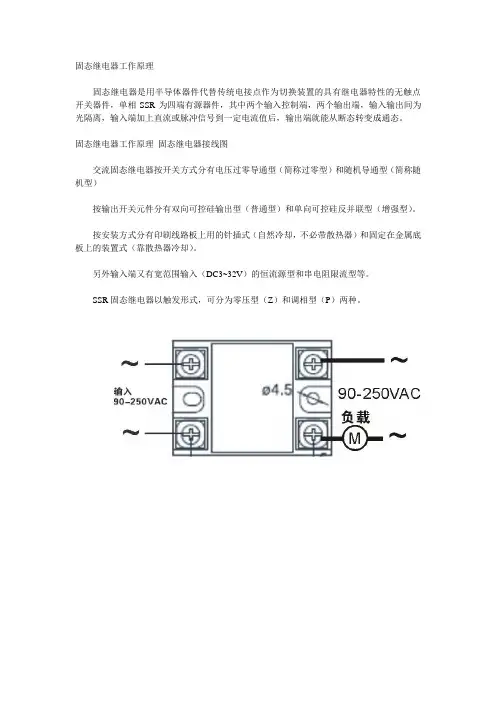

固态继电器接线图
固态继电器工作原理
固态继电器是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。
固态继电器工作原理固态继电器接线图
交流固态继电器按开关方式分有电压过零导通型（简称过零型）和随机导通型（简称随机型）
按输出开关元件分有双向可控硅输出型（普通型）和单向可控硅反并联型（增强型）。
按安装方式分有印刷线路板上用的针插式（自然冷却，不必带散热器）和固定在金属底板上的装置式（靠散热器冷却）。
另外输入端又有宽范围输入（DC3~32V）的恒流源型和串电阻限流型等。
SSR固态继电器以触发形式，可分为零压型（Z）和调相型（P）两种。
固态继电器工作原理固态继电器接线图
在输入端施加合适的控制信号IN时，P型SSR立即导通。
当IN撤销后，负载电流低于双向可控硅维持电流时（交流换向），SSR关断。
Z型SSR内部包括过零检测电路，在施加输入信号IN时，只有当负载电源电压达到过零区时，SSR才能导通，并有可能造成电源半个周期的最大延时。
Z型SSR关断条件同P型，但由于负载工作电流近似正弦波，高次谐波干扰小，所以应用广泛。
因此增强型固态继电器HS系列比普通型SSR的换向dv/dt指标提高了5~20倍。
由于采用两只大功率单向可控硅反并联，改变了电流分配和导热条件，提高了SSR输出功率。
增强型SSR在大功率应用场合，无论是感性负载还是阻性负载，耐电压、耐电流冲击及产品的可靠性，均超过普通固态继电器。
单片机驱动固态继电器电路
单片机驱动固态继电器电路英文回答：Introduction.A solid-state relay (SSR) is an electronic device that switches on or off when a small electrical signal is applied to its control input. SSRs are used to control high-power loads without the need for mechanical contacts, making them ideal for applications where reliability and long life are important.Driving an SSR with a Microcontroller.To drive an SSR with a microcontroller, you will need to use an appropriate driver circuit. The driver circuit will provide the necessary amplification and isolation to protect the microcontroller from the high voltage and current that the SSR requires.Circuit Diagram.The following circuit diagram shows a simple driver circuit for driving an SSR with a microcontroller:[Image of circuit diagram]Component List.R1: 1kΩ resistor.R2: 10kΩ resistor.Q1: NPN transistor (e.g., 2N2222)。
固态继电器原理及应用电路
固态继电器原理及应用电路固态继电器，又称无触头继电器.它是采用可控硅地斜角面，触发导通.（其实就是可控硅在工作），图为固态继电器.图中地固态继电器，它可以控制24v至380v地交流电（看上面1-2之间）.但是指令它工作地电压为；4v至32v直流电（看下面3-4）下面我来把它当作，普通地继电器来作比如；一楼图中地1-2接线端，就是继电器地常开触点.3-4就是继电器地线图接线端.与我画地草图固态继电器地种类很多，工作电压与控制电压各有不同.本楼图中地固态继电器，它是控制220v-240之间交流地电压，电流40a.但指令它地电压，可在90-240 v之间再来说说，怎样判断它地好坏.用表地最高档，测1-2点.如果是通地或有点通，证明坏了.如果不通，再给3-4接通相应地电源.再次测试1-2，看是否通（好地就通）.图中为工作中地固态我再来找个坏地，砸开看看.就是一个小电路板，里面有电容、电阻、二极管、可控硅，图片为固态正面.洞口上方三个大焊点，一个是固定焊点（假地）.另外两个就是可控硅地斜角，可控硅导通我们再来看看它地背面，很明显中间有个可控硅地背影.可控硅背帖着固态后背铝合金外壳，为地是散热.里面填有象塑料样地东西，为地是吸热（散发给后盖，热由后铝合金盖导出）.这也就是人们所说地，固态继电器爱着火地原因（就是热最超高，点燃胶塑）.因此选用固态，必须从大（算地20安，装30-40安）.另外必须装相应安数地空开保护，否则很容易着火器态继电器，适用于启闭频繁过高地地方（不断地停起）.它地优点是；动作频率快，灵敏不打弧.缺点，工作和控制电源，受限（必须买相应地安装，否则不工作）.造价高……就象图中这样，我这是一秒开启，两秒停.版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.b5E2R。
固态继电器应用电路18页
固态继电器原理及应用电路固态继电器(SOLIDSTA TE RELAYS)，简写成“SSR”，是一种全部由固态电子元件组成的新型无触点开关器件，它利用电子元件(如开关三极管、双向可控硅等半导体器件)的开关特性，可达到无触点无火花地接通和断开电路的目的，因此又被称为“无触点开关”，它问世于70年代，由于它的无触点工作特性，使其在许多领域的电控及计算机控制方面得到日益广范的应用。
一、固态继电器的原理及结构SSR按使用场合可以分成交流型和直流型两大类，它们分别在交流或直流电源上做负载的开关，不能混下面以交流型的SSR为例来说明它的工作原理，图1是它的工作原理框图，图1中的部件①-④构成交流SSR的主体，从整体上看，SSR只有两个输入端(A和B)及两个输出端(C和D)，是一种四端器件。
工作时只要在A、B上加上一定的控制信号，就可以控制C、D两端之间的“通”和“断”，实现“开关”的功能，其中耦合电路的功能是为A、B端输入的控制信号提供一个输入/输出端之间的通道，但又在电气上断开SSR中输入端和输出端之间的(电)联系，以防止输出端对输入端的影响，耦合电路用的元件是“光耦合器”，它动作灵敏、响应速度高、输入/输出端间的绝缘(耐压)等级高；由于输入端的负载是发光二极管，这使SSR的输入端很容易做到与输入信号电平相匹配，在使用可直接与计算机输出接口相接，即受“1”与“0”的逻辑电平控制。
触发电路的功能是产生合乎要求的触发信号，驱动开关电路④工作，但由于开关电路在不加特殊控制电路时，将产生射频干扰并以高次谐波或尖峰等污染电网，为此特设“过零控制电路”。
所谓“过零”是指，当加入控制信号，交流电压过零时，SSR即为通态；而当断开控制信号后，SSR要等待交流电的正半周与负半周的交界点(零电位)时，SSR才为断态。
这种设计能防止高次谐波的干扰和对电网的污染。
吸收电路是为防止从电源中传来的尖峰、浪涌(电压)对开关器件双向可控硅管的冲击和干扰(甚至误动作)而设计的，一般是用“R-C”串联吸收电路或非线性电阻(压敏电阻器)。
直流和交流固态继电器电路原理图
直流和交流固态继电器电路原理图直流和交流固态继电器电路原理图固态继电器简称SSR，是一种新型电子继电器，它采用电子电路实现继电器的功能，依靠光电耦合器实现控制电路与被控电路之间的隔离。
固态继电器分为直流和交流两大类。
直流式固态继电器电路原理如下图所示，其特点是驱动电路输出端有正、负极之分，适用于直流电路的控制。
交流式固态继电器电路原理图如下图所示，其特点是驱动电路输出端无正负极之分，主要适用于交流电路的控制。
交流固态继电器电路交流过零型固态继电器电路电路图：电路功能：采用MOC3063和双向可控硅BT136实现交流过零型固态继电器。
电路分解：本例固态继电器与其它交流过零型固态继电器的结构很类似，主要分为三个部分：一是由Q1，Q2，R2，R4组成的恒流源输入电路，是整个固态继电器的控制部分；二是由过零检测的光电隔离器件MOC3063组成的隔离电路；三是由功率开关和吸收电路。
整个电路的工作过程：光耦MOC3063的输入端为恒流源电路，这个恒流源电路的形式在之前的电路分析中有讲过相似的实例。
在光耦输入控制端采用恒流源电路可以保证控制电压大范围内变动时，光电耦合器可靠地工作。
当IN+加上控制电压时，电流流过R2使Q1导通，则Q2也导通，Q2发射极与基极间电压保持在0.6V左右，即R4两端电压约为0.6V，所以流过R4的电流为0.6/R4，则流过光电耦合器的电流也为0.6/R4，基本不随控制电压的变化而变化。
光耦MOC3063的发光二极管导通时，光耦输出端的可控硅被触发导通，这样就会有电流流过，会在双向可控硅VT1的门极产生一个触发电压，使VT1导通，接通交流负载。
VT1导通后，它的门极就失去了作用。
当输入的交流220V信号过零时，流过VT1的电流慢慢减小到零，使VT1出现过零关断。
当交流电压过零之后，又会通过门极触发导通。
这就是交流过零型固态继电器。
若双向可控硅接感性交流负载时，由于电源电压超前负载电流一个相位角，因此，当负载电流为零时，电源电压为反向电压，加上感性负载自感电动势的作用，使得双向可控硅承受的电压值远远超过其最大反向电压。
固态继电器原理
固态继电器原理固态继电器（Solid State Relay,缩写SSR），是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关。
用隔离器件实现了控制端与负载端的隔离。
固态继电器的输入端用微小的控制信号，达到直接驱动大电流负载。
市面上常见的固态继电器图1：图1固态继电器内部简单原理图：如图2图2 S型电路原理图具体例子：如图3所示，当无信号输入时，光电耦合器中的光敏三极管是截止的，电阻R2为晶体管V1提供基极注入电流，使V1管饱和导通，它旁路了经由电阻R4流入可控硅V2的触发电流，故V2截止，这时晶体管V1经桥式整流电路而引入的电流很小。
不足以使双向可控硅V3导通。
有信号时，光电耦合器中的光敏三极管就导通，但只有当交流负载电源电压接近零时，电压值较低，经过整流，R2和R3分压点上的电压不足以使晶体管V1导通。
而整流电压却经过R4为可控硅V2提供了触发电流，故V2导通，这种状态相当于短路，电流很大，只要达到双向可控硅的导通值，V3便导通。
一旦V3导通，不管输入信号是否存在．只有当电流过零时才能恢复关断。
上述触发过程仅出现在电压过零附近。
因而若输入信号电压出现在过零触发点之后，当电阻R2和R3上的分压值早已超出晶体管V1导通需要的程度，V1导通。
从而旁路了可控硅V2的触发电流。
双向可控硅V3在负载电压的这个半波中不再触发，而只有在下半波的电压过零附近，若输入信号仍保留，便自然进入导通状态；若输入信号消失，则不能再导通。
在零点附近有一个很小的区域称为死区，死区电压约为土10~15V。
电阻R6(20Ώ)和Cl起浪涌抑制作用。
AC-SSR固态继电器的控制功率小，在最大输入电压下的最大输入电流为12~20mA，能被TTL或CMOS逻辑集成电路直接驱动，AC-SSR的输入电压多在3~32V，可靠的接通电压为5~6V。
可靠关断电压在0.8V以下。
AC-SSR能在工频电压下驱动上百安培的负载，具有很大的功率放大作用。
固态继电器应用电路图大全
固态继电器应用电路图大全发布时间：12-02-22 来源：点击量：17326 更多固态继电器应用电路图大全■应用电路图1. 与传感器的连接SSR可直接连接接近开关、光电开关等传感器。
2. 白炽灯的闪烁控制3.电气炉的温度控制4. 单相感应电动机的正反运转注1. SR1、SSR2其中一个为断开侧SSR的LOAD端子间电压，由于通过LC结合，电压约为电源电压的2倍，请务必使用具备电源电压2倍以上的输出额定电压的SSR（例）电源电压交流100Ｖ的单相感应电动机的正反运转，应使用有交流200Ｖ以上输出电压的SSR注2. 切换SW1和SW2时，请务必确保有30ms以上的时滞。
5. 三相感应电动机的接通、断开控制6. 三相电机的正反运转SSR三相电机正反运转时，请注意SSR的输入信号。
如右上图所示，同时切换SW1和S W2时，负载侧发生相间短路，会损坏SSR 的输出元件。
这是由于即使没有至SSR输入端子的输入信号，输出元件（三端双向可控硅开关）仍处于导通状态，直至负载电流为0。
因此，切换SW1和SW2时，请务必设定30ms以上的时滞。
另外，由于至SSR输入电路的干扰等导致的SSR误动作，也会导致相间短路、SSR损坏。
作为此时的对策例，在电路中接入防止产生短路事故的保护电阻R。
对于保护电阻R，请根据SSR的浪涌接通电流容量确定。
例如，G3NA-220B的浪涌接通电流容量为220Apea k，因此为R>220V×√2/220A＝1.4Ω。
另外，考虑到电路电流、通电时间等，请插到消耗功率较小的一侧。
另外，对于电阻的功率，请根据P＝I2R×安全率进行计算。
（I＝负载电流、R＝保护电阻、安全率3～5）7. 变压器负载的冲击电流变压器负载时的冲击电流，在电抗不运作的2次侧开放状态下为最大。
另外，由于其最大电流是电源频率的1/2周，若不用示波器将很难进行测定。
为此，应测定变压器一次侧的直流电阻，据此预测冲击电流。
固体继电器工作原理图
固体继电器工作原理图[收藏]固体继电器（Solid State Relay SSR)是利用现代微电子技术与电力电子技术相结合而发展起来的一种新型无触点电子开关器件。
它可以实现用微弱的控制信导(几毫安到几十毫安)控制0．1A直至几百A电流负载，进行无触点接通或分断。
固体继电器是一种四端器件，两个输入端，两个输出端。
输入端接控制信号，输出端与负载、电源串联，SSR实际是一个受控的电力电子开关。
固体继电器由输入电路、驱动电路和输出电路三部分组成。
该电路由信号输人电路、零电压检测控制电路、工作指示电路、双向晶闸管控制电路和吸收电路几部分组成。
采用了光电耦合器GD作为输入电路和输出电路之间的隔离元件，VD是防止Vin正负接反烧坏GD。
电路工作过程：当无输入信号时，GD中的光敏三极管裁止，VT1是交流电压零点检测器，通过R3获得基极电流而饱和导通，将VTH的门极箝在低电位而处于关断状态。
当有输人信号时，光敏三极管导通，此时VTH的状态由VT1决定，如此电源电压大于过零电压时，分压器R3、R2的分压点P电压大于VBE1，VT1饱和导通，SCR门极因箝位在低电位而截止，TR的门极因没有触发脉冲而处于关断状态。
只有当电源电压小于过零电压，P点电压小于VBE1时G1截止，SCR门极获得触发信号而导通。
在TR的门极获得触发脉冲，TR就导通．从而接通负载电源。
当输入信号关断后GD中的光敏三极管截止，G1饱和导通使SCR门极箝位在低电位而关断，但是此时TR仍保持导通状态，负载上仍有电流流过，直到负载电流随VAC减小到小于双向晶闸管TR 的维持电流后才会自行关断，切断负载电源。
固态继电器应用电路图大全■应用电路图1. 与传感器的连接SSR可直接连接接近开关、光电开关等传感器。
2. 白炽灯的闪烁控制3.电气炉的温度控制4. 单相感应电动机的正反运转注1. SR1、SSR2其中一个为断开侧SSR的LOAD端子间电压，由于通过LC结合，电压约为电源电压的2倍，请务必使用具备电源电压2倍以上的输出额定电压的SSR（例）电源电压交流100Ｖ的单相感应电动机的正反运转，应使用有交流200Ｖ以上输出电压的SSR注2. 切换SW1和SW2时，请务必确保有30ms以上的时滞。
固态继电器应用电路图大全
固态继电器应用电路图大全发布时间：12-02—22 来源：点击量:17326 更多固态继电器应用电路图大全■应用电路图1。
与传感器的连接SSR可直接连接接近开关、光电开关等传感器.2。
白炽灯的闪烁控制3.电气炉的温度控制4。
单相感应电动机的正反运转注1。
SR1、SSR2其中一个为断开侧SSR的LOAD端子间电压, 由于通过 LC结合, 电压约为电源电压的2倍，请务必使用具备电源电压2倍以上的输出额定电压的SSR（例）电源电压交流100Ｖ的单相感应电动机的正反运转，应使用有交流200Ｖ以上输出电压的SSR注2. 切换SW1和SW2时，请务必确保有30ms以上的时滞.5. 三相感应电动机的接通、断开控制6. 三相电机的正反运转SSR三相电机正反运转时，请注意SSR的输入信号。
如右上图所示，同时切换SW1和SW2时，负载侧发生相间短路，会损坏SSR 的输出元件。
这是由于即使没有至SSR输入端子的输入信号, 输出元件（三端双向可控硅开关）仍处于导通状态，直至负载电流为0。
因此，切换SW1和SW2时，请务必设定30ms以上的时滞.另外，由于至SSR输入电路的干扰等导致的SSR误动作，也会导致相间短路、SSR损坏.作为此时的对策例，在电路中接入防止产生短路事故的保护电阻R.对于保护电阻R，请根据SSR的浪涌接通电流容量确定。
例如， G3NA-220B的浪涌接通电流容量为 220Apeak，因此为R〉220V×√2/220A＝1。
4Ω。
另外，考虑到电路电流、通电时间等，请插到消耗功率较小的一侧。
另外，对于电阻的功率, 请根据P＝I2R×安全率进行计算。
（I＝负载电流、R＝保护电阻、安全率3~5）7。
变压器负载的冲击电流变压器负载时的冲击电流，在电抗不运作的2次侧开放状态下为最大.另外，由于其最大电流是电源频率的1/2周，若不用示波器将很难进行测定。
为此，应测定变压器一次侧的直流电阻，据此预测冲击电流。
固态继电器SSR控制和驱动方法图解
固态继电器SSR控制和驱动方法图解SSR是固态继电器的简称，固态继电器一种无机械触点的电子开关元件，它具有掌握敏捷，牢靠性高，寿命长，在通与断的时间不会产生电火花，无噪声，开关速度快，工作频率高，抗干扰力量强等优点，SSR的另一个特点是驱动电流（或电压）小，给输入端加一个很小的信号，就可以实现对被掌握系统的掌握。
（下文全部固态继电器均用SSR来表示）作为无机械触点的开关功能元件，SSR的基本使用框图如下：SSR的输入掌握方法和电路SSR的类型，型号许多，所以它的输入掌握方法和掌握电路也相应较多。
SSR之间的共同特点是驱动电流或驱动电压很小，输入一个很小的信号就可以时间对SSR输出状态通，断的掌握。
假如要实现有效而牢靠的掌握，其输入信号必需达到一个给定值。
对输入回路工作电流的要求，推举值为5-10mA时开通，小于1mA时关断，对于输入端工作电压的要求，一般状况下开通时不低于3V，关断时小于1V，当然，因产品特性不同伙厂家不同，对输入电流或电阻值的要求是会有差异的。
因此在使用和设计电路的时候，可以依据SSR的类型，规格和使用场合来进行选择和设计，下面就介绍一些基本的输入端掌握方法和电路。
1.SSR触点掌握方式由一组机械触点直接掌握电路，如下图，图中的S可以是机械开关，也可以是继电器触点货电子开关电路。
2.采纳三极管掌握SSR的通断SSR可用NPN型货PNP型晶体三极管直接掌握其输入端（如下图a，b所示），在图a电路中，平常VT导通，SSR出于接通状态，当有脉冲时，SSR断开，在图b所示电路中，平常电路中，平常VT截止，SSR呈断开状态，当有脉冲时，SSR接通。
对于一般的SSR，要求输入的最小工作电压为3V（接通），若低于1V，则SSR关断。
3.采纳TTL数字集成电路驱动SSR 用TTL数字继承电路掌握SSR通断的电路，如下图：4.采纳CMOS数字集成电路驱动SSR CMOS器件的输入阻抗高，输出规律电平摇摆幅大（凹凸电平值接近电源电压），很适合与SSR 和其他电路协作，但CMOS器件的静态功耗和动态功耗（静态功耗仅约为10nW，动态功耗为几毫瓦）。
固态继电器内部原理图
固态继电器内部原理图固态继电器内部电路G5NB-1A DC5结构框图如图所示。
它主要由输入电路、光电耦合器、驱动电路、开关输出电路和瞬态峰值抑制电路等组成。
(1)输入电路。
固态继电器的输入电路通常是由限流电阻R与保护二极管VD1（或VD2）组成。
R串联在尤电耦合器中的发光二极管的正极回路里，而保护二极管VD1则是反向并联在发光二极管的两端。
有的继电器还设置有VD2，此二极管同向串联在发光二极管的负极回路里。
(2)光电耦合器。
光电耦合器是由发光二极管和光敏三极管构成，它起到信号传输与控制的作用，并使输入端与输出端实现良好的隔离。
当光电耦合器输入端没有施加控制信号时，发光二极管没有电流通过，此时光敏三极管截止；当输入端加入控制信号时，发光二极管通电发光，光敏三极管因受光而导通，同时将输出信号加到驱动电路。
(3)驱动电路。
固态继电器的驱动电路通常是由集成电路或三极管构成，其作用是对光敏三极管输出的控制信号进行大。
(4)开关输出电路。
对于交流固态继电器，开关输出电路是由双向晶闸管构成，而对于直流固态继电器，开关输出电路则是由功率开关三极管或功率场效应管构成。
开关输出电路的作用是接通或切断所控制的负载电路。
当固态继电器的输入端未加控制信号时，光电耦合器中的发光二极管不发光，开关输出电路处于关断状态；当输入端加入控制信号时，发光二极管发光，使光敏三极管导通并输出电信号，此信号经驱动电路放大后加到开关输出电路，使其饱和导通，从而实现接通受控负载电路的功能。
(5)瞬态峰值抑制电路。
设置瞬态峰值抑制电路的目的是为了抑制开关输出电路在转换工作状态时所产生的瞬间峰值脉冲干扰信号。
对于采用双向晶闸管开关输出电路的交流固态继电器，瞬态峰值抑制电路通常是由电阻与电容构成串联吸收回路，而对于采用功率开关三极管或功率场效应管开关输出电路的直流固态继电器，瞬态峰值抑制电路则通常由二极管或稳压二极管组成。
收藏！固态继电器，自制电路图
收藏！固态继电器，自制电路图
固态继电器，是电子开关的一种，具有隔离作用，通断无触点，速度快，无噪声和电火花，控制输入要求的功率很小。
固态继电器，通常由输入恒流控制电路、光电耦合隔离电路、功率开关电路组成。
如果在输入电压变化不大的情况下，可以不使用恒流电路。
下图，是容易自制的固态继电器电路图。
图中的固态继电器电路，适用于，控制输入为直流电，负载为交流电。
工作原理：
R1、R2、VT1、VT2组成恒流电路，用来保证在控制输入直流电压变化较大的情况下，保证光电耦合器的发光二极管得到稳定的驱动电流，以便让固态继电器能够可靠的开起。
当控制端（IN+和GND之间）加上电压时，电流流过R1使VT2导通，引起电流流过R2使VT1也导通，VT1发射极与基极之间的电压保持在0.6V左右，即R2两端电压为0.6V左右，所以，流过R2的电流是0.6/R2，这个电流值也是流过光耦中发光管的电流值，如果输入电压增加，R2两端电流试图增加，会引起VT1基极电压升高，引起导通加深，从而导致VT2基极电压下降，引起导通变浅，扼制R2两端电流的增加，从而达到恒流的目的。
实测得到，R2=47Ω时，控制输入电压在3~30V之间变化时，能让光耦的发光管电流维持在11mA左右。
此时，当光耦发光管有电流时，通过光传递，达到隔离触发的目的，让光耦的接收端导通，触发晶闸管VS导通，从而位负载供电。
对于光耦的选择，一般选用开关型的光耦即可，对于晶闸管的选择，根据负载的功率大小，匹配适合的承受电流即可，大功率负载时，晶闸管一定要使用散热器。
三相超导型固态继电器接线图解析
三相超导型固态继电器接线图解析
三相超导型固态继电器接线图解析
三相超导型固态继电器的最下方是四个控制端接线点，左边两个为控制电压接入点，输入电压范围为3-450VAC/DC，控制电压接入点负责整个超导型固态继电器开闭，是整个超导型固态继电器的启动按钮。
右侧两个控制电压接入点则是超导型固态继电器的辅助电源输入点。
辅助电源的接通，是整个超导型固态继电器正常运转工作的前提。
只有有了辅助电源，超导型固态继电器才能保持运行状态，从而对控制信号做出反应，对整个电路进行开闭控制。
当控制端电压和辅助电源同时接通时，固态继电器上的控制指示灯和电源指示灯就会亮起，固态继电器开始工作。
超导型固态继电器的两侧分别为电路的三组接入和接出点，这两段分别与电路相连，从而使整个超导型固态继电器成为整个控制电路的有机组成部分，发挥其对电路开闭的控制作用。
三相超导型固态继电器应用于三相电机的控制电路之中。
由超导型固态继电器的接线图所示，三相超导型固态继电器的接线操作十分简单易学。
而且三相超导型固态继电器的体积小，无需加装散热装置，极大地减轻电路的负担，使整个电路布线清楚，简洁明了，使用十分方便快捷。
RC吸收回路
固态继电器的应用电路固态继电器(SOLIDSTATE RELAYS)，简写成“SSR”，是一种全部由固态电子元件组成的新型无触点开关器件，它利用电子元件(如开关三极管、双向可控硅等半导体器件)的开关特性，可达到无触点无火花地接通和断开电路的目的，因此又被称为“无触点开关”，它问世于70年代，由于它的无触点工作特性，使其在许多领域的电控及计算机 如图5a 所示为稳定的阻性负载，为了防止输入电压超过额定值，需设置一限流电阻Rx ；当负载为非稳定性负载或感性负载时，在输出回路中还应附加一个瞬态抑制电路，如图5b 所示，目的是保护固态继电器。
通常措施是在继电器输出端加装RC 吸收回路(例如：R=150 Ω，C=0.5 µF 或R=39 Ω，C=0.1 µF)，它可以有效的抑制加至继电器的瞬态电压和电压指数上升率dv/dt 。
在设计电路时，建议用户根据负载的有关参数和环境条件，认真计算和试验RC 回路的选值。
另一个常用的措施是在继电器输出端接入具有特定钳位电压的电压控制器件，如双向稳压二极管其中Z S 为负载阻抗、电源阻抗以及线路阻抗之和，V max 、V mov 分别为最高瞬态电压、压敏电阻的标称电压，对于常规的220V 和380V 的交流电源，推荐的压敏电阻的标称电压值分别为440-470V 和760-810V 。
在交流感性负载上并联RC 电路或电容，也可抑制加至SSR 输出端的瞬态电压和电压指数上升率。
但实验表明，RC 吸收回路，特别是并联在SSR 输出端的RC 吸收回路，如果和感性负载组合不当，容易导致振荡，在负载电源上电或继电器切换时，加大继电器输出端的瞬变电压峰值，增大SSR 误导通的可能性，所以，对具体应用电路应先进行试验，选用合适的RC 参数，甚至有时不用RC 吸收电路更有利。
对于容性负载引起的浪涌电流可用感性元件抑制，如在电路中引入磁干扰滤波器、扼流圈等，以限制快速上升 另外，如果输出端电流上升变化率(di/dt)很大，可以在输出端串联一个具有高磁导率的软化磁芯的电感器加以通常SSR 均设计为“常开”状态，即无控制信号输入时，输出端是开路的，但在自动化控制设备中经常需要“常闭”式的SSR ，这时可在输入端外接一组简单的电路，如图5c 所示，这时即为常闭式SSR 。
固态继电器原理及应用电路
固态继电器原理及应用电路下面以交流型的SSR为例来说明它的工作原理，图1是它的工作原理框图，图1中的部件①-④构成交流SSR 的主体，从整体上看，SSR只有两个输入端(A和B)及两个输出端(C和D)，是一种四端器件。
工作时只要在A、B上加上一定的控制信号，就可以控制C、D两端之间的“通”和“断”，实现“开关”的功能，其中耦合电路的功能是为A、B端输入的控制信号提供一个输入/输出端之间的通道，但又在电气上断开SSR中输入端和输出端之间的(电)联系，以防止输出端对输入端的影响，耦合电路用的元件是“光耦合器”，它动作灵敏、响应速度高、输入/输出端间的绝缘(耐压)等级高；由于输入端的负载是发光二极管，这使SSR的输入端很容易做到与输入信号电平相匹配，在使用可直接与计算机输出接口相接，即受“1”与“0”的逻辑电平控制。
触发电路的功能是产生合乎要求的触发信号，驱动开关电路④工作，但由于开关电路在不加特殊控制电路时，将产生射频干扰并以高次谐波或尖峰等污染电网，为此特设“过零控制电路”。
所谓“过零”是指，当加入控制信号，交流电压过零时，SSR即为通态；而当断开控制信号后，SSR要等待交流电的正半周与负半周的交界点(零电位)时，SSR才为断态。
这种设计能防止高次谐波的干扰和对电网的污染。
吸收电路是为防止从电源中传来的尖峰、浪涌(电压)对开关器件双向可控硅管的冲击和干扰(甚至误动作)而设计的，一般是用“R-C”串联吸收电路或非线性电阻(压敏电阻器)。
图2是一种典型的交流型SSR的电原理图。
直流型的SSR与交流型的SSR相比，无过零控制电路，也不必设置吸收电路，开关器件一般用大功率开关三极管，其它工作原理相同。
不过，直流型SSR在使用时应注意：①负载为感性负载时，如直流电磁阀或电磁铁，应在负载两端并联一只二极管，极性如图3所示，二极管的电流应等于工作电流，电压应大于工作电压的4倍。
②SSR工作时应尽量把它靠近负载，其输出引线应满足负荷电流的需要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
固态继电器应用电路图大全发布时间：12-02-22 来源：点击量：17326 更多固态继电器应用电路图大全■应用电路图1. 与传感器的连接SSR可直接连接接近开关、光电开关等传感器。
2. 白炽灯的闪烁控制3.电气炉的温度控制4. 单相感应电动机的正反运转注1. SR1、SSR2其中一个为断开侧SSR的LOAD端子间电压，由于通过 LC结合，电压约为电源电压的2倍，请务必使用具备电源电压2倍以上的输出额定电压的SSR（例）电源电压交流100Ｖ的单相感应电动机的正反运转，应使用有交流200Ｖ以上输出电压的SSR注2. 切换SW1和SW2时，请务必确保有30ms以上的时滞。
5. 三相感应电动机的接通、断开控制6. 三相电机的正反运转SSR三相电机正反运转时，请注意SSR的输入信号。
如右上图所示，同时切换SW1和SW2时，负载侧发生相间短路，会损坏SSR 的输出元件。
这是由于即使没有至SSR输入端子的输入信号，输出元件（三端双向可控硅开关）仍处于导通状态，直至负载电流为0。
因此，切换SW1和SW2时，请务必设定30ms以上的时滞。
另外，由于至SSR输入电路的干扰等导致的SSR误动作，也会导致相间短路、SSR损坏。
作为此时的对策例，在电路中接入防止产生短路事故的保护电阻R。
对于保护电阻R，请根据SSR的浪涌接通电流容量确定。
例如， G3NA-220B的浪涌接通电流容量为 220Apeak，因此为R>220V×√2/220A＝1.4Ω。
另外，考虑到电路电流、通电时间等，请插到消耗功率较小的一侧。
另外，对于电阻的功率，请根据P＝I2R×安全率进行计算。
（I＝负载电流、R＝保护电阻、安全率3～5）7. 变压器负载的冲击电流变压器负载时的冲击电流，在电抗不运作的2次侧开放状态下为最大。
另外，由于其最大电流是电源频率的1/2周，若不用示波器将很难进行测定。
为此，应测定变压器一次侧的直流电阻，据此预测冲击电流。
（实际上，由于固有电抗运作，其结果比该计算值还少）。
I peak＝V peak/R＝(√2×V)/R假设在负载电源电压220V 使用一次侧的直流电阻3 欧姆的变压器，则此时的冲击电流为， I peak＝(1.414×220)/3＝103.7A本公司规定SSR的浪涌接通电流容量为非反复（1天1-2次），请选择能反复使用具备该I peak的2倍的浪涌接通电流容量的SSR。
此时，请选择具备207.4A以上浪涌接通电流容量、G3□□-220□以上的SSR。
另外，若对此进行逆运算，即可算出满足SSR的变压器一次侧的直流电阻值。
R＝V peak/I peak＝(√2×V)/I peak有关变压器一次侧的直流电阻值适用SSR的一览表，请参考附件。
另外，该一览表表示「满足冲击电流的SSR」，还必须结合「变压器的稳定电流满足各SSR 的额定电流」。
〈SSR的额定电流〉G3□□-240□下划线2位的数字显示稳定电流。
（此时为40A）仅G3NH时： G3NH-□075B=75A、G3NH-□150B=150A条件1 ： SSR的环境温度（=柜内温度）应在各SSR 的额定温度以内。
条件2 ：应为安装正规散热器的状态。
负载电源电压100V时负载电源电压110V时负载电源电压120V时负载电源电压200V时负载电源电压220V时负载电源电压240V时负载电源电压400V时负载电源电压440V时负载电源电压480V时8. 变压器的分接头转换通过SSR切换变压器的分接头时，请注意感应OFF侧SSR的电压。
感应电压与卷数（分接头电压）成比例。
下图中，电源电压200V， N1＝100次、N2＝100次，若SSR2置于 ON，则会在SSR1两端施加电源电压2倍的电压400V，因此，对于SSR1，务必使用400V的SSR。
■SSR的使用方法●散热设计①SSR的发热量作为输出半导体用于SSR的三端双向可控硅开关、晶闸管、功率晶体管，即使在接通时，半导体内部仍有残留电压。
这是输出接通电压下降。
为此，流入负载电流时SSR会产生焦耳热。
此时的发热量Ｐ如下计算：发热量Ｐ（W）=输出接通电压下降（V）×通电电流（A）例如，使用G3NA-210B通负载电流8A的话为：P＝1.6V×8A＝12.8W功率MOS FET在输出半导体上使用的MOS FET继电器，不是残留电压，用ON电阻计算发热量。
发热量Ｐ（W）如下计算：Ｐ（W）＝负载电流2 （A）×ON电阻（Ω）用G3RZ负载电流为0.5A时，为 P(W)＝0.52A×2.4Ω＝0.6W电源MOS FET有根据温度上升ON电阻的特性。
因此，通电中 ON电阻是变化的。
负载电流为额定的80％以上时，简易算法为用ON电阻的1.5倍来计算。
P(W)＝12A×2.4Ω×1.5＝3.6WSSR一般到5A程度没有散热器也可以，但超过的话就一定要有散热器。
随着负载电流的变大，需要更大型的散热器。
与有接点的继电器相比10A以上含散热器的尺寸差很显著，小型化的特点会变得不利。
②散热器的选择另行安装散热器的SSR （G3NA、G3NE、G3PB （三相）等）中备有标准散热器，请从商品样本上选择符合负载电流的标准散热器。
例如，G3NA-220B: Y92B-N100G3NE-210T(L): Y92B-N50G3PB-235B-3H-VD: Y92B-P200使用市场上销售的散热器时，请选用热电阻小于本公司标准散热器的散热器。
例如、Y92B-N100 的热电阻值为Y92B-N100的热电阻值=1.631℃/W如果散热器的热电阻值比该值更小（如1.5℃/W），则可在额定的条件下使用G3NA-220B。
热电阻值表示每单位热量（W）的温度上升，该值越小则散热性越好。
③散热板面积的计算方法将另行安装散热器的SSR直接安装在控制柜等框架上使用时，必须注意下列事项。
·将用于一般柜上的铁材料作为散热板使用时，请尽量避免10A以上的连续通电。
这是因为，与铝材相比，铁的热传导率较低。
热传导率（单位：W·m·℃）根据材料不同，如下所示。
铁材料＝20～50铝材料＝150～220推荐使用铝板作为直接安装SSR的散热板。
必要的散热面积请参见样本中各机种的数据。
·在SSR的安装面（全部）和散热板之间，请务必涂敷散热用的硅酮润滑脂（东芝硅酮YG6260、信越硅酮G746等）及热传导薄板。
若仅将SSR安装在散热板上，会留有空隙，来自SSR的发热不能完全散热，可能会导致SSR的过热破坏及热老化。
④控制柜的散热设计不仅SSR，使用半导体的控制设备均会自我发热。
一旦环境温度上升，半导体的故障率就会大幅增加，若温度上升10℃，则故障率会增加至2倍（阿伦纽斯模型）因此，要抑制控制柜内的温度上升，很重要的一点是要确保控制设备的长期可靠性。
控制柜内存在着各种发热设备，因此必须考虑局部的温度上升。
表示作为控制柜整体的散热设计的思路。
假设固体墙两侧的高温流体和低温流体的温度分别为th、tc，传热面积为Ａ时，通过固体墙移动的传热量Q可表示为下式。
Q=K(th—tc)A这里的Ｋ为热通过系数（W/m2℃） ,该方式也称为热通过的方式。
对于控制柜发出的传热量，若根据热通过的公式，控制柜的平均热通过率K(W/m2℃)、控制柜内温度Th （℃）控制柜外温度Tc （℃）控制柜的表面积Ｓ(m2)则控制柜发出的热通过的传热量Q为Q＝k×(Th—Tc)×S因此，控制柜内的期望温度Th控制柜风的总发热量P1 （W）所需冷却能力 P2 （W）则，必要冷却能力根据下列公式计算。
P2＝P1—k×(Th—Tc)×S空气中的一般固体墙自然对流时，热通过率k为4～12 （W/m2℃）。
为通常的控制柜（冷却风扇等完全没有时）时，若以4～6 （W/m2℃）来计算，以经验来判断，则与实际基本一致。
使用该值计算实际控制柜的必要冷却能力，如下所示。
例·控制柜内期望设定温度 40℃·控制柜外温度 30℃·控制柜尺寸宽2.5m×高2m×深0.5m的自立型控制柜（底面部应从表面积中除去）· SSR G3PA-240B 以30A连续使用20台· SSR以外的控制设备的总发热量500W控制柜内总发热量P1P1＝输出ON电压下降1.6V×负载电流30A×20台＋SSR以外的控制设备的总发热量＝960W +500W＝1460W控制柜发出的散热量Q2Q2＝热通过率5×(40℃-30℃)×(2.5m×2m×2+0.5m×2m×2+2.5m×0.5m)=662.5W因此，所需冷却能力P2为P2＝1460-663＝797W仅控制柜表面发出的散热还不充分，必须采取将797W以上的热量排放至控制柜外的措施。
通常应设置必要能力换气用的风扇，但是。
仅通过风扇冷却能力仍不足时，还应设置控制柜用冷气。
控制柜用冷气不仅能制冷、还对防湿、防尘也很有效，对长期使用控制柜是很有效的。
轴流风扇欧姆龙制R87B/F/T系列控制柜用冷气APISTE制ENC系列⑤冷却装置的种类换气用风扇用于通常的换气冷却。
本公司准备了R87F、R87T等的AC轴流风扇系列商品。
热转换器将控制柜内的热通过热管排放的构造，可以隔离控制柜内和柜外，因此也可在多灰尘多油污的地方使用。
控制柜用冷气可以实现最高冷却能力的同时，通过隔离控制柜内、柜外，具有防尘及除湿效果。
■SSR的安装方法●安装到控制柜若为密闭柜，则SSR所产生的热积聚在内部，由于SSR的通电能力降低，还会对其他的电子设备产生不好的影响。
使用时请务必在柜的上部和下部设置通风用的孔。
以下以G3PA 的推荐例进行说明。
下述示例仅为标准，最终使用时请执行④项的「设置后的确认」。
④设置后的确认上述条件是本公司已确认过的代表例。
根据其使用环境也有不同的情况，需测定最终通电中的环境温度，并请确认满足各型号所规定的「负载电流-环境温度额定」。
环境温度的测定条件(1)控制柜内的温度作为最高的通电条件，请在饱和状态下测定环境温度。
(2)环境温度测定位置请参见图1。
若在测定100mm距离以内有导管或其他设备时，请参见图2。
另外，无法测定侧面温度时，请参见图3。
(3)在柜内2层以上安装SSR时，请测定所有层的环境温度，并以温度最高的地方为基准。
但是，测定条件达不到上述要求时，请另外咨询。
