美国博力飞粘度计操作手册
粘度计rheocalc软件完整说明书
2012-2-14
打印
Page 1 of 1
打印
数据，程序和图表都可以通过点击“打印”按钮打印到任何合适的纸上。 标准的Windows打印对话框允许用户 选定打印机和设定其打印参数。详情请参阅Windows在线帮助文件。
file://C:\Documents and Settings\User\Local Settings\Temp\~hh17DD.htm
该命令用于指示数据采集的方式。 每种采集方式互相排斥。
循环命令 数据保存命令
该命令用于标注循环的开始和结束。 用于保存或追加数据。
用于报告的命令
用于设定打印选项的命令
下表为各种Rheocalc命令以及其解说。
Command
Function
WTI 等待时间
WPT 等待%扭矩
WTP 等待温度
WTS 等待设定点温度
把缓存器内所捕获的数据追加到指定文件。 如未指明路径，文件将保存在程序所 在的目录。 如文件名已存在，数据将直接追加到该文件的尾部。 如文件名不存 在，将会创建新文件。
用指定方式报告结果
范例一(sample 1)：增加速度，测量粘度
SSN
10
LSC
5
WTI
00:30
DSP
SSI
5
LEC
设定转速为10RPM 开始循环，循环次数为5 等待30秒 采集一个数据 速度增量为5RPM 返回相应的LSC命令
测试页面
所有ＢＥＡＶＩＳ程序在本页面创建，加载，运行。另外手动数据采集功能载本页面上执行。 点记下图了解详情。
NOTE:如果管理员密码在安装过程中设定，日后进入程序编辑功能和测试导向时就需要输入该密码。
手动采集模式
Brookfield粘度计使用简易说明
美国BROOKFIELD , VT旋转粘度计Brookfield（博力菲）LVT型旋转粘度计操作规程及使用注意事项美国Brookfield旋转粘度计作为世界通用标准粘度计，在国内得到了广泛的应用。
一般分为指针式和数字式,其中指针式分为高粘、中粘、低粘三种类型。
LVT 型属于指针式旋转粘度计（低粘）,其使用范围为：80cP~2,000,000cP（厘泊）,配备4支转子，有8种转速可供选择，共可分为32个测量范围。
此外，粘度计另配有小样品测量系统，所需样品量约7ml，测量范围为5 cP~9000cP，配备1支转子和一个不锈钢样品池，另配有恒温池（外接循环水域）。
操作规程：1.将仪器安装好后置于稳定的台面之上,并通过旋转底部的三个螺脚,使顶端之水平仪中的气泡居于中央，仪器的水平调节完毕.接通电源（220V 50HZ)。
2.选择安装转子, 提住连接件顶端,转子左旋上紧.如使用小样品测量系统,则首先依次将小样品平板支架，恒温池，样品池及转子安装至仪器上。
3.选择所需转速（从低速开始选择，避免指针偏转过大造成损坏），打开马达开关，仪器即开始测量，表盘显示的数值即为样品扭矩值AB,在样品稳定时大约30S钟后读数.4.查表找出所选转子与转速对应的系数Y，则可得出所测的CP粘度值=AB×Y 厘泊.5.若需改变转速，则直接调旋钮键，无需关闭马达。
若更换转子，则必须将马达关闭，再进行更换,然后按前述方法查表找出所选转子与转速对应的系数Y。
6.测量完毕后，应及时将马达关闭，将转子取下，清洗干净拭干后放回盒内.三.注意事项及说明1.对于该类型粘度计(小样品测量系统除外），每一组确定的转子与转速对应一确定的测量量程，也就是说， 4支转子, 配上8种转速, 共有4 18=32量程。
转子体积越小（编号越大），转速越低,所对应的量程越大。
反之则越小。
在实际测量过程中，若样品的粘度大于当前量程, 此时则需将转速减低, 或选择一个体积更小的转子, 直至能够测量.2.需要指出的是，度盘上表示的是测量的扭矩值占当前满量程值的百分比. 生产商在仪器出厂时规定当该值介于10%—90％时，即可读数,否则无效。
Brookfield DV2T 粘度计快速操作指南T
Brookfield DV2T粘度计快速操作指南（此指南仅供参考，不清楚之处请严格以原厂英文手册为准）1 物品清单2 仪器参数3 注意事项4 安装5 菜单及屏幕5.1 菜单及图标5.2 屏幕介绍6 测量粘度6.1 快速开始6.2 自动调零6.3 编辑方法6.3.1 转子，转速设置6.3.2 数据记录方式6.3.3 结束条件6.4 开始测量7 查看结果8 仪器设置8.1 Device Setup8.2 User Settings8.3 Global Settings8.4 Admin Function9 PG Flash Softwar 119.1 软件安装9.2 软件操作10 仪器校验11 常见故障排除1 物品清单标准型配置清单：粘度计主机1 支架1转子（LV：4 支#61-#64；RV/HA/HB：6 支#2-#7) 电源线（无插头）1护腿（LV/RV：1 个；HA/HB 无护腿）温度探头1黑色手提箱1 软件光盘1U 盘1 触摸笔1操作手册1 转子保护帽12 仪器参数转速0.5~200rpm 测量精度：最大量程的+-1%温度精度：+-1%（-100℃~+149℃）其余+-2% 重复性：最大量程的+-0.2%使用环境：0℃~40℃，20%RH~80%RH 无凝露电压：220V 功率：150W3 注意事项在使用仪器前请务必熟悉这些注意事项，仪器会记录由以下错误引起的故障，不正确的操作将导致您的仪器失去免费保修。
1、插拔仪器后部接线时需要关闭电源(U 盘除外）；2、关闭电源后等待30 秒再开机；3、开机调0 前检查确保仪器水平，卸下转子；4、安装转子时需托起转轴并固定，不左右晃动，转子竖直，使螺纹对准，轻轻旋紧，不可强行用力；4、测量完成后卸下转子再清洁；5、转子为不锈钢材质，不能被碰撞，强掰，转子和主机，线缆均不能用酸碱清洗；4 安装1、安装支架：取出支杆，固定在底座上，将底座下的螺丝用13#扳手拧紧；2、将粘度计主机固定在支架上，拧紧固定螺丝；3、电源线连接：使用国标10A 的三角插头与电源线连接，棕色接火线，蓝色接零线，黄绿色接地线（也可以直接用电脑电源线代替）；4、保持电源开关关闭，将温度探头和电源线接入仪器后部接口；5、调节支架底脚螺丝，使仪器水平，旋下转轴保护帽并保存；安装完成；5 菜单及屏幕5.1 菜单及图标回主菜单用户登录仪器设置输入数字按日期排序按名称排序方向键5.2 屏幕介绍图1、开机启动画面：显示仪器型号，及软件版本信息图2、自动调零：检查调整仪器前方的水平泡位于中央，移除转轴上的转子，转子保护帽或者其它接头。
美国 BROOKFIELD 博勒飞 DV2T 粘度计 操作手册说明书
美国BROOKFIELD博勒飞DV2T粘度计操作手册手册编号：M13-167说明：请以英文操作手册为准，中文版本仅供参考。
目录I．简介-----------------------------------------------------------------------------------------------------------4I.1仪器组件------------------------------------------------------------------------------------------------------51.2规格-----------------------------------------------------------------------------------------------------------7I.3技术指标-------------------------------------------------------------------------------------------------------8 I.4安装方法------------------------------------------------------------------------------------------------------9 I.5安全标志和警告---------------------------------------------------------------------------------------------10 I.6控制面板介绍----------------------------------------------------------------------------------------------11 I.7仪器清洁----------------------------------------------------------------------------------------------------11 II. 入门指南---------------------------------------------------------------------------------------------------13 II.1接通电源------------------------------------------------------------------------------------------------------------13 II.2 自动调零-----------------------------------------------------------------------------------------------------------13 II.3 状态栏--------------------------------------------------------------------------------------------------------------14 II.4 仪器导向按钮----------------------------------------------------------------------------------------------------15 II.5 主屏幕--------------------------------------------------------------------------------------------------------------16 II.5.1粘度测试设置-----------------------------------------------------------------------------------------------16 II.5.2加载测试------------------------------------------------------------------------------------------------------19 II.5.3查看结果------------------------------------------------------------------------------------------------------20 II.5.4文件管理------------------------------------------------------------------------------------------------------20 II.5.5外部控制模式----------------------------------------------------------------------------------------------- 20 II.6测量范围------------------------------------------------------------------------------------------------------------20 II.7超出测量范围-------------------------------------------------------------------------------------------------------21 II.8打印-------------------------------------------------------------------------------------------------------------------22 III粘度测试操作---------------------------------------------------------------------------------------------25 III.1快速入门-----------------------------------------------------------------------------------------------------------25 III.2 测试前的准备---------------------------------------------------------------------------------------------------25 III.3 转子/速度的选择-----------------------------------------------------------------------------------------------26 III.4多个数据点--------------------------------------------------------------------------------------------------------28 III.5数据采集的选择-------------------------------------------------------------------------------------------------29 III.6结束条件-----------------------------------------------------------------------------------------------------------31 III.7附加测试参数----------------------------------------------------------------------------------------------------32 III.8运行测试-----------------------------------------------------------------------------------------------------------35 III.9 结果----------------------------------------------------------------------------------------------------------------38 III.10数据平均---------------------------------------------------------------------------------------------------------40 IV 设置---------------------------------------------------------------------------------------------------------43 IV.1设备设置-----------------------------------------------------------------------------------------------------------43 IV.2用户设置-----------------------------------------------------------------------------------------------------------47 IV.3全程设置-----------------------------------------------------------------------------------------------------------48 IV.4管理功能--------------------------------------------------------------------------------------------------53 IV.4.1登录和锁定---------------------------------------------------------------------------------------------------53IV.4.2用户和权限---------------------------------------------------------------------------------------------------54 IV.4.3设置时间和日期---------------------------------------------------------------------------------------------56 IV.4.4备份和导入---------------------------------------------------------------------------------------------------56 IV.4.5默认路径-------------------------------------------------------------------------------------------------------57 IV.4.6设置重置-------------------------------------------------------------------------------------------------------57 IV.4.7设备重置-------------------------------------------------------------------------------------------------------57 IV.4.8校准提醒-------------------------------------------------------------------------------------------------------58 IV.4.9保存账号记录------------------------------------------------------------------------------------------------59 V PG flash软件-----------------------------------------------------------------------------------------------60附录A 安装锥板型粘度计------------------------------------------------------------------------------------64 附录B粘度范围-----------------------------------------------------------------------------------------------68 附录C粘度测量的变量-------------------------------------------------------------------------------------73 附录D转子和机型编号--------------------------------------------------------------------------------------75 附录E校准程序-----------------------------------------------------------------------------------------------78 附录F护腿-----------------------------------------------------------------------------------------------------85 附录G转速的选择--------------------------------------------------------------------------------------------87 附录H实验室支架--------------------------------------------------------------------------------------------88 附录I DVE-50A探针夹--------------------------------------------------------------------------------------91 附录J故障诊断和排除---------------------------------------------------------------------------------------93 附录K仪器尺寸图--------------------------------------------------------------------------------------------95I.简介自从1985年面世以来，博勒飞DV-II系列粘度计一直处于工业粘度计的领先地位。

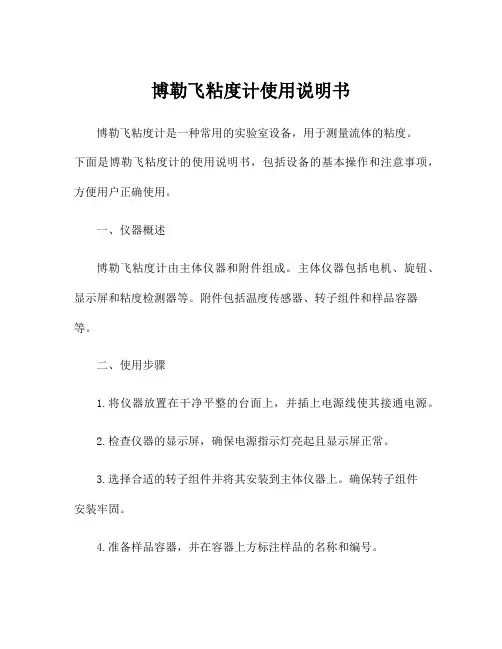

博勒飞粘度计使用说明书
博勒飞粘度计使用说明书博勒飞粘度计是一种常用的实验室设备，用于测量流体的粘度。
下面是博勒飞粘度计的使用说明书，包括设备的基本操作和注意事项，方便用户正确使用。
一、仪器概述博勒飞粘度计由主体仪器和附件组成。
主体仪器包括电机、旋钮、显示屏和粘度检测器等。
附件包括温度传感器、转子组件和样品容器等。
二、使用步骤1.将仪器放置在干净平整的台面上，并插上电源线使其接通电源。
2.检查仪器的显示屏，确保电源指示灯亮起且显示屏正常。
3.选择合适的转子组件并将其安装到主体仪器上。
确保转子组件安装牢固。
4.准备样品容器，并在容器上方标注样品的名称和编号。
5.使用温度传感器将温度数据输入到仪器中。
确保温度传感器与仪器连接稳固。
6.打开样品容器的盖子，将待测样品倒入容器中，并立即将盖子盖上。
7.打开仪器的电源开关，并调整旋钮将转子组件与样品容器接触。
8.按下仪器上的启动按钮，使仪器开始工作。
此时，仪器会自动测量样品的粘度，并将结果显示在屏幕上。
9.等待一段时间后，仪器会自动停止工作。
可以按下停止按钮手动停止仪器的运行。
10.将样品从容器中倒掉，并仔细清洁容器，以便下次使用。
三、注意事项1.在使用仪器前，请确保仪器和样品容器都已经彻底清洁，并且处于干燥状态。
2.使用温度传感器时，要小心避免损坏传感器的连接部分。
3.在进行粘度测量时，要避免因为外界干扰而影响到测量结果，比如风扇的风力、振动等。
4.使用仪器时应注意安全，避免产生任何危险的操作，比如触摸旋转的转子组件。
5.仪器使用完毕后，应及时将电源关闭，并进行仪器和容器的清洁工作。
6.如在使用过程中出现故障或异常情况，请及时联系售后服务人员进行处理。
以上是博勒飞粘度计的使用说明书。
用户在使用时，请仔细阅读并按照说明书进行操作，以保证测量结果的准确性和使用的安全性。
如有任何疑问或问题，请及时联系售后服务。

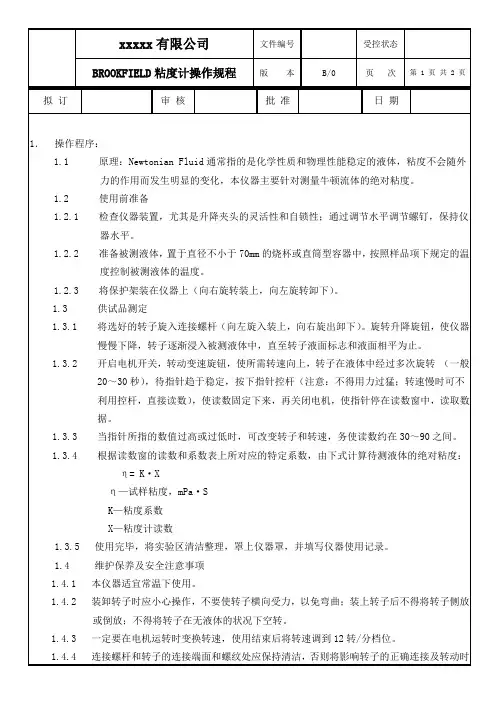

BROOKFIELD粘度计操作规程
1.3.4根据读数窗的读数和系数表上所对应的特定系数，由下式计算待测液体的绝对粘度：
η= K·X
η—试样粘度，mPa·S
K—粘度系数
X—粘度计读数
1.3.5 使用完毕，将实验区清洁整理，罩上仪器罩，并填写仪器使用记录。
1.4维护保养及安全注意事项
1.4.1本仪器适宜常温下使用。
1.4.2装卸转子时应小心操作，不要使转子横向受力，以免弯曲；装上转子后不得将转子侧放或倒放；不得将转子在无液体的状况下空转。
1.4.3一定要在电机运转时变换转速，使用结束后将转速调到12转/分档位。
1.4.4连接螺杆和转子的连接端面和螺纹处应保持清洁，否则将影响转子的正确连接及转动时
拟订
审核
批准
日期
1． 操作程序：
1.1原理：Newtonian Fluid通常指的是化学性质和物理性能稳定的液体，粘度不会随力的作用而发生明显的变化，本仪器主要针对测量牛顿流体的绝对粘度。
1.2使用前准备
1.2.1检查仪器装置，尤其是升降夹头的灵活性和自锁性；通过调节水平调节螺钉，保持仪器水平。
1.2.2准备被测液体，置于直径不小于70mm的烧杯或直筒型容器中，按照样品项下规定的温度控制被测液体的温度。
1.2.3将保护架装在仪器上（向右旋转装上，向左旋转卸下）。
1.3供试品测定
1.3.1将选好的转子旋入连接螺杆（向左旋入装上，向右旋出卸下）。旋转升降旋钮，使仪器慢慢下降，转子逐渐浸入被测液体中，直至转子液面标志和液面相平为止。
1.3.2开启电机开关，转动变速旋钮，使所需转速向上，转子在液体中经过多次旋转 （一般20～30秒），待指针趋于稳定，按下指针控杆（注意：不得用力过猛；转速慢时可不利用控杆，直接读数），使读数固定下来，再关闭电机，使指针停在读数窗中，读取数据。
Brokfield公司 DV-II+粘度计 中文操作手册
所 显 示 的 数 值 会 因 所 选 择 的 的 计 算 单 位 （ CGS 或 SI） 而 异 1． 粘 度 ： 可 以 显 示 cP 或 mPa.s 值 。 2． 扭 矩 ： 以 最 大 弹 簧 扭 矩 的 百 分 比 表 示 。 3． 剪 切 应 力 ： 单 位 为 dyne/cm2 或 牛 顿 /平 方 米 4． 剪 切 率 ： 1/秒
计算单位互换：
国际单位
粘度：
1mPa.s
=
剪 应 力 ： 1 牛 顿 /米
=
扭矩：
1 Newton-m
=
CGS
1cP 10dyne/cm2 107dyne-cm
I.2 组 件
名称
编号
数量
DV-II+粘 度 计
1
S型 实 验 室 用 支 座
1
转子数
LVDV-II+： 4 支
SSL
1套
RVDV-II+： 7 支
最大值。 7. SELECT SPINDLE： 按 第 一 下 进 入 转 子 设 定 模 式 ， 通 过 上 下 箭 头 键 选 择 合 适 的 转 子 编 号 ，
Brookfield DV-II+ 数显旋转粘度计操作规程
Brookfield DV-II+ 数显旋转粘度计操作规程一、目的规范Brookfield DV-II+数显旋转粘度计的使用和操作。
二、适用范围适用于Brookfield DV-II+数显旋转粘度计的使用和操作标准。
三、职责检验员对本标准的实施负责、保养。
主管负责设备操作、保养监督检查。
四、工作原理：本仪器为数显粘度计，由电机经变速带动转子作恒速旋转。
当转子在液体中旋转时，液矩也越小。
该作用在转子上的粘性力矩由传感器检测出来，经计算机处理后得出被测液体的粘度。
五、主要技术指标：测量范围：100mPa.s~200000mPa.s转子规格：27号转子转子转速：5、10、20、50、100转/分测量方式：手动测量精度：±2%（牛顿液体）控温范围：室温+20℃~200℃内胆测量容积：10cc使用环境条件：（1）环境温度：5℃~35℃；（2）相对湿度：不大于80%；（3）供电电源：电压220V±10V，频率50HZ±10HZ；（4）产品附近无强的电磁场干扰，无剧烈震动，无腐蚀性气体。
六、操作步骤：1、准备被测样品，称量10.5g样品放入恒温槽中，设置被测样品的试验温度。
2、仔细调整仪器的水平，检查仪器的水准器气泡是否居中，保证仪器处于水平的工作状态。
3、打开后盖的开关，按屏幕提示校正归零，然后固定上段连接头，旋入转子连接头（向右旋装上，向左旋卸下）。
装卸转子时，必须用手固定上段连接头，再旋下转子。
4、缓慢调节升降旋钮，调整转子在被测液体中的高度，直至转子的液体标志（凹槽中部）与液面相平。
5、试样在测试温度下充分恒温，以保持示值稳定准确。
6、选择合适测量转速，按“SET SPEED”键测量。
七、注意事项1、本仪器在出厂前严格调校检验，开机后即可正常工作，请操作者在操作前认真仔细地阅读本仪器说明书，严格按要求操作。
2、仪器电源必须在指定的电压和频率误差范围内测定，否则会影响测量精度。
BROOKFIELD粘度计安全操作规程
BROOKFIELD粘度计安全操作规程1 环境条件——室内无明显震动，空气中无明显灰尘，通风条件良好。
——仪器需要接至220V/50Hz电源，电源需良好接地。
2 操作步骤2.1 调节仪器底部的三个旋钮，使仪器顶部的水平仪在正中间位置。
2.2 接通仪器电源，打开仪器开关，开关在仪器的左后方。
2.3 仪器自检，自检完成后显示REMOVE SPINDLEPRESS ANY KEY2.4 将仪器上的转子取下，向右旋转，然后按任意键，仪器自检，屏幕一直闪动。
2.5 自检完毕，屏幕显示REPLACE SPINDLEPRESS ANY KEY2.6 将仪器上的转子装上，向左旋转，然后按任意键，仪器自检，屏幕一直闪动。
2.7 设置速度：按上箭头或者下箭头，调整仪器速度，这是一个百分数，调整时一起显示屏的左下角闪动，显示当前速度范围。
设定好之后按下SELECT SPEED键。
2.8 选择转子型号：按下SELECT SPINDLE，屏幕右上角原来显示温度的地方一直闪动，显示S0X，按下上下箭头选择相应的转子型号，转子型号在转子上面都有显示。
使其保持一致。
2.9 选择测试单位：按下SELECT DISPLAY，可以选择相应的单位，通常选择CP。
2.10 测试：将制备好的样品放入烧杯，旋转仪器右侧的黑色旋钮，将仪器提升，将样品放在仪器下面，然后旋转仪器右侧的黑色旋钮，将仪器落下，使转子完全浸泡在样品中.注意：转自中间有个刻度线，应保持刻度线在样品高度的正中间，放置好样品后，按下仪器面板上的红色按钮开始测试。
2.11 测试过程中测试结果会显示在仪器显示屏的左上角，这个数据是动态的。
3 维护保养及安全注意事项3.1 检测结束，清洗烧杯及转子，用干毛巾擦拭。
3.2 打开电源开关，检查仪器电路是否完好。
3.3 仪器必须在指定频率和电压允许范围内测定，否则会影响测量精度。
3.4 利用支架固定仪器的测定，应保护仪器稳定和水平。
3.5 装卸转子时应小心操作，装拆时应将连接螺杆微微抬起进行操作。
博力飞粘度计说明书pdf
cP 872.0 10.0 RPM %
图6
S01 87.2
注意 1. 在选择转子或转速的时候 DV-I+就根据新设定的转子和转速计算粘度值 即刻显示出来
2. 当电源关掉时 DV-I+粘度计会将当前使用的转速保存下来
Brookfield Engineering Labs., Inc.
Page 6
Manual No. M/92-021-L1199
Manual No. M/92-021-L1199
II.2 SELECT SPINDLE
选择转子
LVDV-I+粘度计提供 4 个一套的转子和一个窄的护腿 RVDV-I+粘度计提供 7 个一套的 转子和一个宽的护腿 HADV-I+和 HBDV-I+粘度计都提供 7 个一套的转子 没有护腿 参 阅附录 E 部分了解关于护腿的更详细的资料
DV-I+型粘度计采用液晶显示 显示信息包括粘度 扭矩 转子号/转速 温度 用可选 件 RTD 温度探针时有显示 等 0-10mV 和 0-1V 的模拟信号输出端口可用于连接外部显示器 件和图表绘制仪
Brookfield Engineering Labs., Inc.
Page 1
Manual No. M/92-021-L1199
所显示的数值会因所选择的的计算单位 CGS 或 SI 而异 1 粘度 可以显示 cP 或 mPa.s 值 2 扭矩 以最大弹簧扭矩的百分比表示
计算单位互换
粘度 扭矩
国际单位
1mPa.s
=
1 Newton-m =
CGS
1cP 107dyne-cm
I.3 组件
名称 DV-I+粘度计 S 型实验室用支架
布洛克菲尔德粘度计
布洛克菲尔德粘度计使用说明书一、概述：SYD-0625布洛克菲尔德粘度计名称的由来在于美国Brookfield家族开创的旋转粘度测量法，利用独特的转子与流体之间产生的剪切和阻力之间的关系而得出的全新的粘度值，正式开创了动力粘度的测量先河。
好仪器，好资料，尽在沧州建仪（）。
欢迎到网站查询可编辑版本。
打造中国建仪销售第一品牌，树立沧州产品全新形象二、布洛克菲尔德粘度计使用说明1.按本规程要求准备沥青试样,分装在盛样容器中,在烘箱中加热至软化点以上100℃左右保温30min～60min备用,对改性沥青尤应注意去除气泡.2.仪器在安装时必须调平,使用前应检查仪器的水准器气泡是否对中.开启粘度计温度控制器电源,设定温度控制系统至要求的试验温度.此系统的控温准确度应在使用前严格标定.3.根据估计的沥青粘度,按仪器说明书规定的不同型号的转子所适用的速率和粘度范围,选择适宜的转子.4.取出沥青盛样容器,适当搅拌,按转子型号所要求的体积向粘度计的盛样筒中添加沥青试样,根据试样的密度换算成质量.加入沥青试样后的液面应符合不同型号转子的规定要求,试样体积应与系统标定时的标准体积一致.布洛克菲尔德粘度计5.将转子与盛样筒一起置于已控温至试验温度的烘箱中保温,维持1.5h.若试验温度较低时,可将盛样筒试样适当放冷至稍低于试验温度后再放入烘箱中保温.6.取出转子和盛样筒安装在粘度计上,降低粘度计,使转子插进盛样筒的沥青液面中,至规定的高度.7.使沥青试样在恒温容器中保温,达到试验所需的平衡温度（不少于15min）.8.按仪器说明书的要求选择转子速率,例如在135℃测定时,对RV,HA,HB型粘度计可采用20r/min,对LV型粘度计可采用12r/min,在60℃测定可选用0.5r/min等.开动布洛克菲尔德粘度计,观察读数,扭矩读数应在10%～98%范围内.在整个测量粘度过程中,不能改变设定的转速,改变剪变率.仪器在测定前是否需要归零,可按操作说明书规定进行.9.待读数稍事稳定后,在每个试验温度下,每隔60s读数一次,连续读数3次.10.对每个要求的试验温度,重复以上过程进行试验.试验温度宜从低到高进行,盛样筒和转子的恒温时间应不小于1.5h.11.如果在试验温度下的扭矩读数不在10%～98%的范围内,必须更换转子或降低转子转速后重新试验.12.利用布洛克菲尔德计测定的不同温度的表现粘度,通常以60℃,135℃及175℃测定的表现粘度为准,绘制粘温曲线.1目的和范围1.1本方法适用于布洛克菲尔德粘度计（Brookfield,简称布氏粘度计）旋转法测定道路沥青在45℃以上温度范围内的表现粘度,以帕斯卡秒（Pa·s）计.1.2由本方法测定的不同温度的粘度曲线,用于确定各种沥青混合料的施工温度.2仪具与材料2.1布洛克菲尔德粘度计,如图1所示,它由下列部分组成:2.1.1适用于不同粘度范围的标准高温粘度测量系统,如LV,RV,HA或HB型系列等,其量程应满足被测改性沥青粘度的要求.2.1.2不同型号的转子.2.1.3自动温度控温系统,包括恒温控制器,盛样筒,温度传感器等.2.1.4数据采集和显示系统,绘图记录设备等.2.2烘箱:标称温度范围300℃,控温的准确度为1℃.2.3标准温度计,分度为0.1℃.2.4秒表.布洛克菲尔德粘度计操作方法1.1根据待测样品的黏度范围选择转筒。
博勒飞粘度计安全操作规程
3.3根据样品粘度大小选择SET SPEED选择转速,设定,运行。
3.4ＳEＬＥCTDISPLAY选择显示项,在显示屏的左上角可显示粘度（单位为cP或mPa．s）、剪切应力、剪切率。
３．5ENTER /AUTＯRANGE自动显示当前转子/转速组合的最大量程。
图1
3.1.2几秒钟以后,屏幕会显示：
图２
3．1.3这时不需要按任何键。一会之后，荧屏显示为：
图3
3.1.4取下转子以后，按任意键,ＤＶ-II+开始自动校零。屏幕会闪烁“Aｕtozerｏing”。过了大约15秒钟，屏幕显示如图4的信息:
图４
3．1.5然后按任意键,屏幕会出现默认信息：
图5
这与你上次测试所选的温度单位(℃或℉)和粘度单位(ｃP或mPa.s)有关。
4.３选择转子和转速组合,使扭矩百分比读数在10-100%范围内。粘度大的样品，使用面积小的转子和较低的转速;对于低粘度的样品,情况相反。
4.4每当换转子或样品时，要按“MＯＴORＯN/OFF/ESCAＰＥ”键使电机关闭。
4.５5miｎ后数据稳定后,记下转速，温度,粘度,扭矩。
4.6测量完毕取下转子,然后清洗干净,放回装转子的盒中。
2.3MOTOＲON／OＦFＥSCAPE：开关电机，或退出选项菜单。
２．4SEＴＳPＥED：转速设定。
2.5SELEＣTDＩSPLAＹ：选择所需显示的参数：粘度cP,剪应力SS，剪切率SＲ。
2．6ENＴER/AUTO RANGE:确认选中的选项，或显示当前转子/转速组合下，可测量的粘度最大值。
2.７SELECT SＰINDLE：按第一下进入转子设定模式，通过上下箭头键选择合适的转子编号，再按第二下确定。
Brookfield DV2T 粘度计快速操作指南T
Brookfield DV2T粘度计快速操作指南（此指南仅供参考，不清楚之处请严格以原厂英文手册为准）1 物品清单2 仪器参数3 注意事项4 安装5 菜单及屏幕菜单及图标屏幕介绍6 测量粘度快速开始自动调零编辑方法转子，转速设置数据记录方式结束条件开始测量7 查看结果8 仪器设置Device SetupUser SettingsGlobal SettingsAdmin Function9 PG Flash Softwar 11软件安装软件操作10 仪器校验11 常见故障排除1 物品清单标准型配置清单：粘度计主机1 支架1转子（LV：4 支#61-#64；RV/HA/HB：6 支#2-#7) 电源线（无插头）1护腿（LV/RV：1 个；HA/HB 无护腿）温度探头1黑色手提箱1 软件光盘1U 盘1 触摸笔1操作手册1 转子保护帽12 仪器参数转速0.5~200rpm 测量精度：最大量程的+-1%温度精度：+-1%（-100℃~+149℃）其余+-2% 重复性：最大量程的+-0.2%使用环境：0℃~40℃，20%RH~80%RH 无凝露电压：220V 功率：150W3 注意事项在使用仪器前请务必熟悉这些注意事项，仪器会记录由以下错误引起的故障，不正确的操作将导致您的仪器失去免费保修。
1、插拔仪器后部接线时需要关闭电源(U 盘除外）；2、关闭电源后等待30 秒再开机；3、开机调0 前检查确保仪器水平，卸下转子；4、安装转子时需托起转轴并固定，不左右晃动，转子竖直，使螺纹对准，轻轻旋紧，不可强行用力；4、测量完成后卸下转子再清洁；5、转子为不锈钢材质，不能被碰撞，强掰，转子和主机，线缆均不能用酸碱清洗；4 安装1、安装支架：取出支杆，固定在底座上，将底座下的螺丝用13#扳手拧紧；2、将粘度计主机固定在支架上，拧紧固定螺丝；3、电源线连接：使用国标10A 的三角插头与电源线连接，棕色接火线，蓝色接零线，黄绿色接地线（也可以直接用电脑电源线代替）；4、保持电源开关关闭，将温度探头和电源线接入仪器后部接口；5、调节支架底脚螺丝，使仪器水平，旋下转轴保护帽并保存；安装完成；5 菜单及屏幕菜单及图标回主菜单用户登录仪器设置输入数字按日期排序按名称排序方向键屏幕介绍图1、开机启动画面：显示仪器型号，及软件版本信息图2、自动调零：检查调整仪器前方的水平泡位于中央，移除转轴上的转子，转子保护帽或者其它接头。
DV-I+粘度计中文操作手册
cP EEEE
S01
10 RPM % EEEE
图8
Brookfield Engineering Labs., Inc.
Page 7
Manual No. M/92-021-L1199
此时 你需要改变转速或转子 如果你选择的转速使扭矩值低于 10.0% DV-I+粘度计就 会在% 扭矩 值和 cP 粘度 值之前出现一个问号 如图 9 所示
REMOVE SPINDLE PRESS ANY KEY
图3
取下转子以后 按任意键 DV-I+开始自动校零 屏幕会闪烁 Autozeroing 过了大约 15 秒钟 屏幕显示如图 4 的信息
REPLACE SPINDLE PRESS ANY KEY 图4
然后按任意键 屏幕会出现默认主显示
粘度值 cP 或 mPa•s 转速
RV/HA/HB
0.0 0.5 1.0 2.0 2.5 4.0 5.0 10.0 20.0 50.0 100.0 0.0 0.3 0.6 1.5 3.0 6.0 12.0 30.0 60.0
开始
按箭头滚 动选择
表1
DV-I+粘度计也可设定成特殊的转速 请参阅附录 F 如有这方面的需要请咨询我们
按上下箭头键选取你想要的转速 然后在 RPM 闪动的三秒的时间内按 SET SPEED 键确认 如果你设定的转速为 10RPM 这时屏幕显示如下
Page 2
Manual No. M/92-021-L1199
I.4 性能
输入电压 115 伏或 230 伏交流电压 订购时请注明贵国的电压
频率 50/60Hz
功耗 小于 20 瓦
净重 7.7 公斤
* 工作温度 -100
美国BROOKFIELD黏度计DV-II型操纵说明
美国BROOKFIELD 粘度计DV-II+型操作说明美国BROOKFIELD公司感谢各位使用BROOKFIELD黏度计。
该操作说明只是一份简单使用说明,详细内容请参照英文说明书。
I . 仪器配置:1) DV-II+黏度计2) A型支架3) 成套转子4) 电源线5) RTD温度电极6) 保护腿7) 装运箱8) DVLOADER软盘(3-1/2′) 8) 联接电缆9) 说明书请检查您的仪器装置,若有缺损,请向当地代理商索取。
II . 安装1 . 如图所示安装好黏度计支架。
2 . 将黏度计支承柄插入支架的夹套中,并锁紧夹套螺丝,运转齿轮螺丝可调节黏度计上下位置。
3 . 连接RTD温度电极至DV-II+后部接口。
4 . 调节黏度计底座的三个水平螺丝,直至顶部的水泡在中央位置。
5 . 确定DV-II+的电源开关置于OFF状态,接通电源。
(DV-II+黏度计必须接地)6 . 使用前须打开电源开关ON预热10分钟。
7 . 如需要,通过电缆线将DV-II+及电脑相连接。
III . 各键功能1 . ↑键: 用于增加转速(SPEED)或转子代号(SPINDLE)或菜单目录(OPTIONMENU)。
2 . ↓键: 用于减小转速(SPEED)或转子代号(SPINDLE)或菜单目录(OPTIONMENU)。
3 . MOTOR ON/OFF/ESCAPE 键: 用于开始或停止马达运行,ESCAPE用于退出选择菜单。
4 . SET SPEED 键: 该键只有在马达ON状态下才能工作,使黏度计在当前转速下开始转动。
也可用于选择定制转速。
5 . SELECT DISPLAY 键: 选择显示以下参数,CP 黏度值(cP或mPa.s)SS 剪切应力(dynes/cm2或Newtons/m2)SR 剪切率(1/sec)6 . ENTER/AUTO RANGE 键:ENTER键: 用于执行当前菜单。
AUTO RANGE键: 按此键可得知所选用转子在当前转速下可测的最大黏度值。
美国 Brookfield 公司生产的旋转粘度计 DV-E 粘度计操作指引手册说明书
美国BROOKFIELD 博力飞DV-E粘度计操作指引手册手册编号No. M/98-350-B1199说明：请以英文操作手册为准，中文版本只作参考。
I.1 简介美国Brookfield公司生产的旋转粘度计是粘度测定的世界标准。
DV-E是Brookfield博力飞公司粘度计系列中的实验室仪器，它可以与Brookfield博力飞产品系列的其它配件如超低粘度承接器、小量样品承接器、升降支架、螺旋承接器、恒温水浴或加热器等一起使用，从而构成适应范围宽广而全面的粘度测量系统。
I.2 粘度测定原理所有Brookfield粘度计，包括威-博力飞锥/板粘度计，均通过一个经校验过的铍-铜合金的弹簧带动一个转子在流体中持续旋转，旋转扭矩传感器测得弹簧的扭变程度即扭矩，它与浸入样品中的转子被粘性拖拉形成的阻力成比例，扭矩因而与液体的粘度也成正比。
DV-E型粘度计测定相当广范围的液体粘度，粘度范围与转子的大小和形状以及转速的有关。
因为，对应于一个特定的转子，在流体中转动而产生的扭转力一定的情况下，流体的实际粘度与转子的转速成反比，而剪切应力与转子的形状和大小均有关系。
对于一个粘度已知的液体，弹簧的扭转角会随着转子转动的速度和转子几何尺寸的增加而增加，所以在测定低粘度液体时，使用大体积的转子和高转速组合；相反，测定高粘度的液体时，则用细小转子和低转速组合。
DV-E型粘度计采用液晶显示，显示信息包括粘度、扭矩、转子号/转速。
对于博力飞DV-E粘度计系列，有四种配有不同形变系数弹簧的型号可供选择：弹簧扭矩型号dyne-cm milli Newton-mLVDV-E 673.7 0.0673RVDV-E 7,187.0 0.7187HADV-E 14,374.0 1.4374HBDV-E 57,496.0 5.7496弹簧形变系数越高，其测量范围越大，详细的量度范围请参阅附录A。
所显示的数值会因所选择的的计算单位（CGS或SI）而异1．粘度：可以显示cP或mPa.s值。
粘度计使用方法
粘度计使用方法博力飞BROOKFIELDDV-II+PRO检测对象：中性墨水原材料使用条件：恒温25度恒温水浴：501A型超级数显恒温水浴Polyscience注意事项：在测定低粘度液体时，使用大体积的转子和高转速组合。
测定高粘度的液体时则用细小转子和低转速组合。
使用前注意查看粘度水平（气泡是否在黑线圈内）检测方法在常规下检测按需求：A）平面测试一使用平面读数时开机后按粘度计面上的下键头↓选用图1.进行开机与校零。
（扭矩％值出现﹣1以上重新开机）二将选配好的转子连接在旋转轴上。
1号转子60转速2号转子12转速3号转子30转速4号转子6转速注意，装、卸转子必须先用手拿住轴的下端向上提起并保持在提起位置，在旋入或者旋出转子，再按任意键，粘度计进行自动零点校正。
注意，校零时必须是转轴上没有安装转子的。
三将测量容器恒温桶连接好恒温水浴，打开恒温水浴开关（设定样品所需温度20度或25度）四将样品倒入恒温桶至内边沿为标准，将转子浸入到样品中至转子杆上的凹槽刻痕处。
如果是碟形转子注意要按一个角度浸入样品中以避免气泡而影响测试结果。
（查看转子浸入深度是否合适）再按平面上的红色键开\关开始测量。
五5分钟读取数据，做好记录并关掉平面上的红色键开\关。
六关掉恒温水浴开\关。
将转子取下洗好放至转子盒后取掉恒温桶上的水浴管放好（水浴管的放置不能低于水浴箱，避免水会自动流出）。
将测量容器恒温桶拿于洗槽中卸掉低座在水龙头下冲洗干净为止。
B）电脑测试在常规下检测按需求，需用电脑测试样品步鄹：A将测量容器恒温桶连接好恒温水浴，打开恒温水浴开关（样品所需设定温度20度或25度）将样品倒入恒温桶至内边沿为标准，B开机后按粘度计面上的上键头↑C打开电脑上的粘度测量符号进入安全模式→测量（打开文件夹）→测试向导（选所需的粘度范围）列如选中低粘度→运行\采集→①开始运行（校零）校零后把转子连接在旋转轴上，将转子浸入到样品中至转子杆上的凹槽刻痕处如果是碟形转子注意要按一个角度浸入样品中以避免气泡而影响测试结果。
BROOKFIELD 操作手册KU-2 粘度计 BROOKFIELD
FIE LD
(1) 美式1品脱容器 (KU1-34) – 未显示 电源线，115 VAC (DVP-65) 或 220 VAC (DVP-66) 操作手册 (M/04-242)
POWER
KU1-73 KU1-74
Figure 1.1 (侧面图)
I.2
可选配件
I.2.1 空气净化 当 KU-2 粘度计在危险环境下操作 时，要使用可选配件空气净化装置KU2A （ Figure2 ） ， 仪 器 内 部 可 用 空 气 （或惰ቤተ መጻሕፍቲ ባይዱ气体）加压。当压力降至 2.0PSI（下降）以下时，内置式压力开 关将关掉仪器；当压力至 10.0PSI （上 升）时，压力开关将开始运行。
Air Purge Fitting
注意：压力转换范围为0～40 PSI。
请勿连接高于40PSI的压力至 压力开关!
I.2.2
B
RO
不使用该转子去做常规的 Krebs 单 位或者厘泊单位的测量。
数字显示器中显示的记录是克单位 值，且注意该膏体转子是用来做粘度测 量。 Figure 3
Brookfield Engineering Labs., Inc. Page 4 Manual No. M/04-242
I.1
仪器组成
KU-2 粘度计包装包括以下部件 (Figure 1 and Figure 1.1) ：
(1) (1) (1) (1) KU-2 粘度计，垂直杆和底座 桨叶式转子 (KU1-10) 美式1/2品脱容器的固定器 (KU1-73) 美式1品脱容器的固定器(KU1-74) (1) (1)
KU-2 VISCOMETER
目
I.
录
B
Brookfield Engineering Labs., Inc. Page 2 Manual No. M/04-242
博勒飞CAP2000+ 高剪切率锥板式粘度计 中文操作手册说明书
CAP2000+高剪切率锥板式粘度计中文操作手册说明：请以英文操作手册为准，中文版本仅供参考。
维修服务E-mail:***********************************中文网址：阿美特克集团- 美国博勒飞公司目录1介绍 (1)1.1 1.2 1.3 按键功能 (1)粘度及温度显示 (1)清洁 (2)2操作 (3)2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 开启电源 (3)锥转子选择及设定 (4)转速设定 (6)温度控制设定 (6)Hold Time 设定 (7)运转时间设定 (7)打印 (8)执行及停止键 (8)参数显示 (9)3操作 (10)3.1 3.2 3.3 3.4 3.5 3.6 满量程（FSR）及计算准确度 (10)粘度及温度的准确度 (12)校正确认 (14)锥转子校正 (17)再现性 (18)执行粘度测量 (19)Brookfield CAP2000+ 高剪切率锥板式粘度计阿美特克集团- 美国博勒飞公司Page iii11 介绍1.1按键功能图I-1显示于粘度计版面上的控制键数字0-9这些按键可用于输入数据。
ENTER此按键为确认输入的数据。
STOP/ESCAPE于任何时候停止锥转子转动。
离开数据输入的画面。
DELETE此按键可消除已输入的数字。
PRINT将数据传输至连接的平行打印机。
RUN开始转子转动。
RUN TIME选择时间输入模式(转子转动的时间)。
HOLD TIME 图I-1选择时间输入模式(转子转动前的等待时间)。
SPINDLE选择锥转子输入模式。
TEMP选择输入温度的模式。
1.2粘度及温度显示粘度的单位可用P (Poise)、cP (Centipoise，CGS系统)、Pa．s (Pascal seconds)、mPa．s (milliPascal seconds，SI系统)显示。
若粘度测量值超过范围，屏幕会显示”EEEE”。
