卡西欧fx-5800p计算器内置公式及公式自定义在隧道测量中的应用

合集下载

CASIO_fx5800计算器_隧道三心圆超欠挖计算程序

关于隧道超欠挖的控制方法卡西欧计算器5800正反算、隧道超欠挖计算程序在隧道中的应用概述：位于十天高速A-CD31标由中交四局承建的曹家湾与朱家河隧道。

隧道洞内全面工作展开后，由于各个工作面交叉施工。

测量放样常常受到干扰和制约，由于外界因素干扰测量不及时常常造成超欠挖难以控制。

隧道断面仪应用具有局限性，只能架设隧道中线或法线上，测站点高程还必须重新测出。

隧道测量要求速度、准确度，如果放样时间太长就会耽误下道工序施工进展。

经我们项目部测量组编制以下程序，在施工中可随时检查超欠挖、初支、二衬断面，不影响施工。

并在洞身开挖时将开挖轮廓线画到掌子面，这样施钻人员可以很好的将超欠挖控制。

避免向以往开完打钻时参照上一班初支断面进行打眼，周边眼施钻角度也得到很好的掌握。

隧道超欠挖计算程序正算主程序(ZS)：Lb1 0：?S：?Z：Prog “PM-SJ”： Abs(S-O) → W：Prog "SUB1"："XS="：X◢"YS="：Y◢F-90→F:S→ K:Prog“SQX”：“H=”：H◢Goto 0反算主程序(FS)Lb1 0: ?S：?X：？Y：Prog“PM-SJ”： X→ I： Y→J：Prog "SUB2"："S="：O+W→S◢"Z="：Z◢S→ K:Prog“SQX”：“H=”：H◢Goto 0隧道3心圆放样主程序（CQW）Lb1 1：Fix3:7.315→R：6.19→P:“H1”?F:?Z:F-H→F:Abs(5.72-Z)→ZIf F≥6.319:Then √(Z2+(F-0.715)2 )-R→W: IfEnd:If F≥1.577 AND F＜6.319 Then √((Z-0.723)2+(F-1.577) 2)-P→W :IfEnd:If≤1.577: Then Z-(P+0.723)→W: IfEnd:“W=”: W◢Goto1R----第一个圆圆心F----实测高程H----路面纵断设计高程Z----由反算主程序反算得到边距（不需修改）程序中右线输入Abs(5.72-Z) →Z，左线输入Abs(5.72+Z) →Z CQW----计算结果（+超，-欠）隧道二衬断面检测主程序（CQJC）Lb1 1：Fix3:6.625→R：5.5→P: “H1”?F:?Z:F-H→F:Abs(5.72-Z)→ZIf F≥5.79:Then √(Z2+(F-0.715) 2)-R→W: IfEnd:If F＜5.79 Then √(Z-0.723)2+(F-1.577)2)-P→W :IfEnd:“W=”: W◢Goto1R----第一个圆圆心F----实测高程H----路面纵断设计高程Z----由反算主程序反算得到边距（不需修改）程序中右线输入Abs(5.72-Z) →Z，左线输入Abs(5.72+Z) →Z CQW----计算结果（+超，-欠）正算子程序(SUB1)1÷P→ C： (P-R)÷(2HPR) → D： 180÷π→ E： 0.1739274226→A： 0.3260725774→ B： 0.0694318442→ K： 0.3300094782→L： 1-L→ F：1-K→ M：U+W(Acos(G+QEKW(C+KWD))+Bcos(G+QELW(C+LWD))+Bcos(G+QEFW(C+ FWD))+Acos(G+QEMW(C+MWD))) → X：V+W(Asin(G+QEKW(C+KWD))+Bsin(G+QELW(C+LWD))+Bsin(G+QEFW(C+ FWD))+Asin(G+QEMW(C+MWD))) → Y： G+QEW(C+WD)+90→ F：X+ZcosF→ X： Y+ZsinF→ Y反算子程序(SUB2)G-90→T： Abs((Y-V)cosT-(X-U)sin（T）) → W： 0→ Z：Lbl 0：Prog "SUB1"： T+QEW(C+WD)→L： (J-Y)cosL-(I-X)sinL → Z：ifAbsZ<1E-6：thenGoto1：ElssW+Z→ W：Goto 0：IfEndLbl 1： 0→ Z：Prog "SUB1"： (J-Y)÷sinF→ Z子程序（平面线形数据库）PM-SJifS ≥45978.226（线元起点里程）Then 2214.419→U（线元起点X 坐标）：4802.542→V（线元起点Y坐标）：45798.226→O（线元起点里程）：280049’54”→G（线元起点方位角）：200 →H（线元长度）：1300→P（线元起点曲率半径）：1×1045→R（线元终点曲率半径）：1 →Q（线元左右偏标志：左负右正）：IfEndifS ≥45998.226（线元起点里程）Then 2262.012→U（线元起点X 坐标）：4608.341→V（线元起点Y坐标）：45998.226→O（线元起点里程）：285014’20”→G（线元起点方位角）：238.741 →H（线元长度）：1×1045→P（线元起点曲率半径）：1×1045→R（线元终点曲率半径）：0 →Q（线元左右偏标志：左负右正）：IfEnd子程序（竖曲线计算公式）SQXLbI 0:578.318→Z[1]:46080→B:32000→R:160→T:0.025→I:0.035→J:？K:B-K→C : 1→F:I>J＝＞-1→FIf K<B-T then 0→A: I →P:Goto 1: IfEnd: If K<B then 1→A: I →P: Goto 1: IfEnd: If K<B+T then 1→A: J→P: Goto 1 :IfEnd: If K>B then 0→A: J→P: Goto 1: IfEndLbI 1: Z[1]-CP+AF(T-Abs (C))2÷2÷R→H: “H”:H◢Goto 0Z——变坡点高程 B——变坡点桩号R——半径 T——切线长I——前纵坡度 J——后纵坡K——待求点桩号 H——待求点高程说明：仪器架至测站点上定向后，观测掌子面任意点，测得数据进入反算主程序FS计算得出：对应里程桩号和边距及对应里程路面纵断设计高程。

卡西欧5800边坡测量放样程序隧道测量

卡西欧5800边坡测量程序U″XO″：V″YO″：A″X1″：B″Y1″：POL（G″X2″-A,D″Y2″-B：W=J：I：LBI1：{LKM}：X″XA="=A+LCOSW+KCOS（W+M)◢Y"YA="=B+LSinW+Ksin（W+M）◢POL（S-U),Y-U：J <0=>J=J+36O⊿X″DIX=″=I◢FiX3：O″FW=″=J◢Goto15800边坡测量程序″XO=″?U：″YO=″?V：″X1=″?A：″Y1″?B：″X2″?G:″Y2″?D↙POL（G-A,D-B)：J→W:Fix 3:CLS↙Lbi 1 ↙″L=″?L:″K=″?K:″M=″?M↙A+LCOSW+KCOS（W+M)→X↙B+LSinW+Ksin（W+M)→Y↙Cls↙"XA=":Locate 5,1,X:"YA=":Locate 5,2,Y◢Pol（X-U,Y-V)：If J <0:Then J+36O→J :Else J→J↙Cls↙″DIX=″:Locate 5,1,I:″FW=″:J▲DMS◢Goto 1程序特点：全线标高数据一次性程序化输入，扩充变量数据库，无需修改程序内容；全线贯通计算，标高计算时将全线数据分为4等分，首先判断待求点在哪个区间，再循环选择，提高运算时间；傻瓜操作，适用初级用户。

一、程序：M CW“1.BG 2.SZ ”：W=1=> Goto 1ΔO“KOU LING”：O≠1 23456=>O=0：Goto ５ΔO=0：Z[1]=0: Goto 0←┘Lbi 0←┘”No.”：Z[1]+1◢{ZHPR}：Z“D0” ：H“BG” ：P“PD” ：R“R0” ：Z[Z[1]×4+ 3]=Z：Z[Z[1]×4+4]=H：Z[Z[1]×4+5]=P：Z[Z[1]×4+6]=R：“NEXT”◢Isz Z[1]：Goto0←┘Lbi 1←┘Z[2]= Z[1]←┘{D}：D≤Z[Int(Z [2]÷4+1)×4+3]=>Z[2]= Int(Z [2]÷4) ：Goto2ΔD≤Z [Int (Z[2] ÷2+1)×4+3]=>Z[2]=Int(Z[2]÷2)：Goto2ΔD≤Z [Int (Z[2]×.75+1)×4+3]=>Z[2]=Int (Z[2]×.75)：Goto2ΔGoto 2←┘Lbi 2←┘D<Z[Z[2]×4+3]=>Dsz Z[2]：Goto 2ΔGoto 3←┘Lbi 3←┘Z[Z[2]×4+6]≠0=>G=Z[Z[2]×4+4]+(D-Z[Z[2]×4+3])×Z[Z[2]×4+ 5]÷100+(D-Z[Z[2]×4+3]) ^2÷2÷Z[Z[2]×4+6]：Goto 4ΔG=Z[Z [2]×4+4]+(D-Z[Z[2]×4+3])×Z[Z[2]×4+5]÷100：Goto 4←┘Lbi 4←┘{Z}：Z：G=G-0.02Abs(Z):“G”: G◢（4850输出）{Z}：Z：G=G-0.02Abs(Z): G“G”◢（4800输出）Goto 1←┘Lbi 5←┘“OUT”◢程序操作说明程序分为两部分：1.BG为标高计算，2.SZ为参数设置。

卡西欧fx5800P隧道测量程序

卡西欧fx5800P隧道测量程序…一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反xZ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反xZ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y②待求点的切线方位角：αT计算过程：注：sgn(x)函数是取符号函数，当x<0时sgn(x)=-1，当x>0时sgn(x)=1，当x=0时sgn(x)=0。

卡西欧fx5800p计算器隧道计算程序专版

卡西欧fx5800p计算器隧道计算程序专版(以下程序是专业人士编写，本店铺不对程序负责，仅供您参考使用。

)卡西欧fx5800p计算器隧道计算程序专版(以下程序是专业人士编写，本店铺不对程序负责，仅供您参考使用。

)本版本是道路版的升级版，程序只改变了SHELL程序，从SHELL 中拆分出WORK-SET(工作设置程序)，加入SDPY(隧道放样)。

FileName:RESET 初始化程序Norm 1:50→C:12345→J"RESET PW"?I:I=J=>500→DimZ为数据库增加额外变量500个，在SET、SETPFDYS程序根据实际再增减变量以保证不浪费存50→Z[C+22]：本程序设置变量个数目前50个刚刚够用。

"PASSWORDS"?I:I→Z[C+39]重设要素保护密码Cls:StopFileName:DATLOCK 要素保护密码确定认程序Cls:Norm 1:50→C"PASSWORDS"?J:Cls:J≠Z[C+39]=>StopFileName:SHELL(外壳程序)50→C ;在扩充变量预留前50个给别的程序用。

如不够就适量加大。

RESET，SHELL，SET，SETPFDYS，这几个程序中C值必需一致Norm 1Z[C+23]→N当前分段要素N坐标Z[C+24]→E当前分段要素E坐标Z[C+25]→M当前分段要素起点桩号Z[C+26]→H当前分段要素起点方位角（正北）单位：弧度Z[C+27]→A当前分段要素起点曲率有左偏负右偏正（注意不是半径）Z[C+28]→R当前分段要素终点曲率有左偏负右偏正（注意不是半径）Z[C+29]→L当前分段要素长度Z[C+3]→W斜桩角度Lbi SProg"PROGMODE" ;进入模式功能选择Lbi ADeg:Norm 1:ClsZ[C+1]→G:"ZH"?G ;桩求桩号If G=-1:Then Prog"WORK-SET":Goto S:IfEnd 进入工作设置G→Z[C+1]Z[C+2]→B:"JL"?B:B→Z[C+2];B横向距离，左正右负Lbi BProg "ZBJS" ;坐标正算Fix 3:Cls ;设置三位小数"ZH＝":Locate 4,1,G;第一行显示桩号"X＝":Locate 3,2,X ;第二行显示X(N)坐标"Y＝":Locate 3,3,Y；第三行显示Y(E)坐标Prog "GCJS" ;高程计算"Z":Locate 2,4,Z+Z[C+41] ；第四行显示Z坐标Locate 10,4,B ；第四行显示横向距离0→IDo:I+1→I:I=1000=>Goto 1:LpWhile Not(Getkey=57 Or Getkey=27 Or G etkey=26) ;锁定键盘，并在几十秒后自动返回Getkey=57=> Goto 1If Getkey=26=> Prog "SDFY":Goto B:EndIfPol(Z[C+35]-X,Z[C+36]-Y)Cls:"DL":Locate 3,1,I:Locate 12,1,Z[C+45]"→":Locate 3,2,B:Locate 12,2,Z[C+49]"FWJ"J<0=>J+360→J:J◤DMS◢J→Z[C+46]I→Z[C+47]Goto 1FileName：SDFY 隧道放样ClsZ[C+2]→VZ[C+41]→DZ[C+43]→I:"DQD-Z"?I:I→Z[C+43]Z[C+42]→J:"R"?J:J→Z[C+42]Z[C+40]→K:"R-DL"?K:K→Z[C+40]Abs(V-K)→P√(P2+(I-Z-D)2)→U计算实际半径Fix 3:Cls ;设置三位小数"ZH＝":Locate 4,1,G"R":Locate 2,2,ULocate 10,2,U-JIf I-Z-D-J>0 :Then I-Z-D-√(J2-P2)→P:0→OElse If P-J>0:Then P-√(J2-(I-Z-D)2)→O:0→PElse P-√(J2-(I-Z-D)2)→O:I-Z-D-√(J2-P2)→PIfEnd:IfEnd"H":Locate 2,3,OLocate 8,3,"V"Locate 9,3,PLocate 1,4,Z+DLocate 9,4,I0→TDo:T+1→T:T=1000=>Return:Lp While Not(Getkey=57 Or Getkey=27) ;锁定键盘，并在几十秒后自动返回Getkey=57=>ReturnIf V-K>0 :Then V-O→B:Else V+O→B:IfEndFileName：ZBJS 坐标计算程序Prog"READDAT"RadG-M→QIF AR=0 :Then If A=R :Then 1→J:Else 3→J :IfEnd:Else If A=R :Then 2→J:Else 3→J:IfEnd:IfEnd 判断线元类型If J=1 :Then H→F:N+QCos(H)→X:E+QSin(H)→Y:IfEnd直线段直接计算If J=2 :Then H+QR→F:Rec(Abs(2Sin(Abs(0.5QR))÷R),H+QR÷2):N+I→X:E+J→Y:IfEnd圆弧段直接计算If J=3 :Then Goto 5 :IfEndX+BCos(F+W)→XY+BSin(F+W)→YDeg:ReturnLbi 5 用五点通用坐标计算计算缓和段0.5(R-A)÷L→KAQ→IKQ2→J0.0469100770→P:H+IP+JP2→O0.2307653449→P:H+IP+JP2→T0.5→P:H+IP+JP2→D0.7692346551→P:H+IP+JP2→F0.9530899230→P:H+IP+JP2→P0.1184634425→I0.2393143352→J0.2844444444→YN+Q(ICos(O)+JCos(T)+YCos(D)+JCos(F)+ICos(P))→XE+Q(ISin(O)+JSin(T)+YSin(D)+JSin(F)+ISin(P))→YH+AQ+KQ2→FX+BCos(F+W)→XY+BSin(F+W)→YDeg:ReturnFileName:TURNZH(坐标反算) Prog"INNEZ"Z[C+37]→UZ[C+38]→V0→B：M+L÷2→G：Prog"ZBJS"Lbi S:RadU-X→I:V-Y→JIf I=0 And J=0 :Then Goto A:IfEndPol(I,J)Lbi A:Rec(I,J-F)G+I→G:IF Abs(I)>0.0001 :Then Prog"ZBJS":Goto S↙J→BG→Z[C+1]J→Z[C+2]Prog"GCJS"FileName：INNEZ 实测坐标输入程序Lbl S:Norm 1:ClsZ[C+50]=2=>Goto 1Z[C+37]→II<0=>Goto 1"DQD-N"?I 输入待求点N坐标I<0=>Goto 1I→Z[C+37]Z[C+38]→I:"DQD-E"?I 输入待求点E坐标I<0=>Goto 1I→Z[C+38]Z[C+43]→I:"DQD-Z"?I 输入实测高程I<0=>Goto 1I→Z[C+43]ReturnLbi 1I=-1=>Then 2→Z[C+50]If I=-2:Then Prog"WORK-SET":Goto S:IfEnd 进入工作设置Prog"INFWJDLDH"Z[C+50]=1=>Goto SReturnFileName：INFWJDLDH实测坐标（用方位角，距离，高差）输入程序Lbi S:Deg:Norm 1:ClsZ[C+46]→J:"DQD-FWJ"?JJ<0=>Goto 1J→Z[C+46]Z[C+47]→I:"DQD-DL"?I:I→Z[C+47]Z[C+48]→K:"DQD-DZ"?K:K→Z[C+48]Z[C+49]→P:"RHT"?P:P→Z[C+49]Rec(I,J)Z[C+35]+I→Z[C+37]Z[C+36]+J→Z[C+38]Z[C+44]+Z[C+45]+K-P→Z[C+43]ReturnLbi 1If J=-2:Then Prog"WORK-SET":Goto S:IfEnd 进入工作设置1→Z[C+50]ReturnFileName: WORK-SET 测站设置程序Norm 1:Cls50→CZ[C+32]→I:"DAT1 2 3"?I:I→Z[C+32]平曲线要素数库类型选择1为置式，2文件式，3实时输入(查看当前要素值)Z[C+4]→I:"0 1 2 3"?I:I→Z[C+4]选择本程序模式0为坐标正算，1坐标反算，2横向边仰坡放样，3，纵向边仰坡放样(隧道进出口用到) Z[C+41]→I:"GC-DH"?I:I→Z[C+41]放样点高差常数Z[C+35]→I:"STATION-N"?I:I→Z[C+35]设置测站N坐标Z[C+36]→I:"STATION-E"?I:I→Z[C+36]设置测站E坐标Z[C+44]→I:"STATION-Z"?I:I→Z[C+44]设置测站Z坐标Z[C+45]→I:"ST ATION-HI"?I:I→Z[C+45]设置仪高ClsFileName: PROGMODE 程序功能模式选择Z[C+4]→II=0=>Return ;正算模式I=1=>Prog"TURNZH" ;反算模式I=2=>Prog"HXBYP" ;横向边仰坡放样模式I=3=>Prog"ZXBYP" ;纵向边仰坡放样模式FileName:HXBYP 横向边仰坡放样程序Cls:Norm 1Z[C+40]→I:"QPD-DL"?I:I→Z[C+40]输入起坡点与中桩距离常数Z[C+41]→I:"QPD-DZ"?I:I→Z[C+41]输入起坡点与中桩高差常数Z[C+42]→I:"i"?I:I→Z[C+42]输入边仰坡坡度，左仰坡(路堑)为正，右仰坡(路堑)为负，左边坡为负，右边坡为正Cls:Z[C+43]→I:"DQD-Z"?I:I→Z[C+43]输入实测高程Prog"TURNZH"Prog "GCJS"(Z[C+43]-Z-Z[C+41])Z[C+42]+Z[C+40]→BFix 3:B-Z[C+2]◢显示与设计位置的偏差B→Z[C+2]FileName:ZXBYP 纵向仰坡放样程序(隧道进口使用)Cls:Norm 1:Z[C+33]→I:"QPD-ZH"?I:I→Z[C+33]输入起坡点桩号Z[C+34]→I:"QPD-Z"?I:I→Z[C+34]输入起坡点高程Z[C+42]→I:"i"?I:I→Z[C+42]仰坡时(隧道进出口仰坡，进口为正，出口为负)Cls:Z[C+43]→I:"DQD-Z"?I:I→Z[C+43]输入实测高程Prog"TURNZH"Z[C+42](Z[C+43]-Z[C+34])+Z[C+33]→GFix 3:G-Z[C+1]◢显示与设计位置的偏差G→Z[C+1]FileName:SET 设置程序Lbi SNorm 150→C50→Z[C+22] 本程序设置变量个数目前50个刚刚够用。

Fx-5800P可编程计算器在连通隧洞施工测量中的应用

１工程概况
我国某地连通隧洞总长４６０ｍ，６内径３６ｍ，．由直线和圆弧线组成，平面布置详见图１至图３其。在连通隧洞施工放样时，大量的测量数据需要在有施工现场计算，需要掌握连通隧洞施工测量数据的计算方法。
ｔｏｇｔａｄｓｅｉｃｐｏｅｕｅｆｐｅａｉｇｃｎｅｔｇｔｎｅｏａｉｇｐｏｒｍｅｔｉｌｃｙｕｉ — ｈｕｈｎｐｃｆｒｃｄｒｓｏｒｐｒｎｏｎｃｉｕｎｌｃｔｒｇａｉａｃｒａｎｐａｅｂｔｌｉｎｌｎｎｉ
李爱军
（圳市深水水务咨询有限公司，东深圳５８０）深广１０３
摘要：介绍卡西欧ｆ－８０ｘ５０Ｐ可编程计算器的特点，叙述利用卡西欧ｆ－８０ｘ５０Ｐ可编程计算器编制某连通隧洞施工测
量放样程序的思路和具体步骤；出初次使用ｆ－８０指ｘ５０Ｐ可编程计算器应注意的事项。关键词：编程计算器；－８０施工测量；ｆ５０Ｐ；ｘ程序中图分类号：２８Ｐ５文献标志码：Ｂ文章编号：０６７４（０１０ —０００１０ —９９２１）４０７—４
换计算工具。
ｆ－８０ｘ５０Ｐ计算器是ｆ－８０ｘ４５Ｐ的升级产品，虽然
标，就是桩号和边距。也
收稿日期：００１ —３２１—２１作者简介：爱军（９５）男，程师李１７一，工

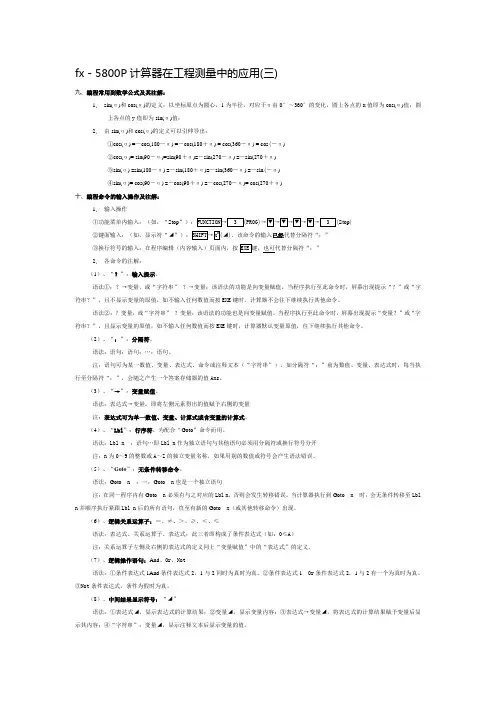

fx-5800P计算器在工程测量中的应用3(着重于编程)

fx－5800P计算器在工程测量中的应用(三)九、编程常用到数学公式及其注解：1、 sin(α)和cos(α)的定义：以坐标原点为圆心，1为半径，对应于α由0°～360°的变化，圆上各点的x值即为cos(α)值；圆上各点的y值即为sin(α)值；2、由sin(α)和cos(α)的定义可以引伸导出：①cos(α) =－cos(180－α) =－cos(180＋α) = cos(360－α) = cos(－α)②cos(α)= sin(90－α)=sin(90＋α)=－sin(270－α) =－sin(270＋α)③sin(α) =sin(180－α) =－sin(180＋α)=－sin(360－α) =－sin(－α)④sin(α)= cos(90－α) =－cos(90＋α) =－cos(270－α)= cos(270＋α)十、编程命令的输入操作及注解：1、输入操作①功能菜单内输入：（如，“Stop Stop)◢)，该命令的输入已经代替分隔符“：”键，也可代替分隔符“：”2、各命令的注解：（1）、“？”：输入提示。

语法①：？→变量，或“字符串”？→变量；该语法的功能是向变量赋值，当程序执行至此命令时，屏幕出现提示“？”或“字符串？”，且不显示变量的原值，如不输入任何数值而按EXE键时，计算器不会往下继续执行其他命令。

语法②：？变量，或“字符串”？变量；该语法的功能也是向变量赋值，当程序执行至此命令时，屏幕出现提示“变量？”或“字符串？”，且显示变量的原值，如不输入任何数值而按EXE键时，计算器默认变量原值，往下继续执行其他命令。

（2）、“：”：分隔符。

语法：语句：语句：…：语句。

注：语句可为某一数值、变量、表达式、命令或注释文本（“字符串”），如分隔符“：”前为数值、变量、表达式时，每当执行至分隔符“：”，会随之产生一个答案存储器的值Ans。

（3）、“→”：变量赋值。

语法：表达式→变量。

卡西欧5800隧道超欠挖综合程序(带隧中偏移,断面匹配)

全线坐标正反算及隧道超欠挖程序(线元法)DFL(主程序)Lbl 5: “1→ZS,2→FS,3→初支CQW，4→二衬CQW”?N(选择计算模式，1为正算，2为反算，3为初支超欠挖，4为二衬超欠挖)N=1=>Goto 1:N=2=>Goto 2:N=3=>Goto 3:N=4=>Goto 4Lbl 1: “K=”?S：“P=”?Z：Prog “SJ-D”： Abs(S-O) → W：Prog “ZS”：“X=”：Locate4,4,X:“Y=”：Locate4,4,Y:F-90→F:S→ K:Prog“SJ-GC”：“H=”：Locate4,4,H：“W=”: Locate4,4,F°◢Goto 5(正算-输入待求点里程K=、输入待求点偏距P=、显示待求点里程X=、显示待求点里程Y=、显示待求点里程设计高程H=)Lbl 2:“X=”?X：“Y=”？Y:Prog“SJ-D”： X→ I： Y→J：Prog "FS"：O+W→S: “K="：Locate4,4, S：“P="：Locate4,4, Z：S→ K:Prog“SJ-GC”：“H=”：Locate4,4, H:F-90→F: “W=”: Locate4,4,F°◢Goto 5(反算-输入实测点X=、输入实测点Y=、显示实测点里程K=、显示实测点偏距P=、显示实测点的设计高程H=)Lbl 3:“X=”?X：“Y=”？Y:Prog“SJ-D”： X→ I： Y→J：Prog "FS"：O+W→S: “K="：Locate4,4, S：“P="：Locate4,4, Z：S→ K:Prog“SJ-GC”：“H=”：Locate4,4, H◢If K≥19910（XS-VA支护类型起点桩号） And K＜19950（XS-VA支护类型终点桩号）:Then Prog “XS-VA”◢IfEnd:If K≥19950（XS-VC支护类型起点桩号） And K＜20000（XS-VC支护类型终点桩号）:Then Prog “XS-VC”◢IfEnd:(隧道断面匹配、依照上面的依次变更, 每多一个支护类型，就增加一个。

自编CASIO FX-5800P隧道超欠挖程序

自编卡西欧fx-5800P隧道超欠挖程序作者：何威该程序由“卡西欧fx-4800P隧道超欠挖程序”改编而成，其运行原理与操作方法与其相同。

1.主程序（WSK-CQW）"XO"?U："YO"?V："SO"?O："FO"?G："LS"?N："RO"?P："RN"?R：?Q←┘1÷P→C：(P-R)÷(2N PR) →D：180÷π→E←┘Lbl2：?X：?Y：?H：X→I：Y→J←┘G-90→T：(Y-V)cos(T)-(X-U)sin(T)→W：Abs(W)→W：0→Z←┘LbI 4：Prog"SUB1"：T+QEW(C+WD)→L：(J-Y)cos(L)-(I-X)sin(L)→Z←┘If Abs(Z)＜10∧(-6）：Then 0→Z ：Prog"SUB1"：(J-Y)÷sin(F)→Z：Else W+Z→W：Goto 4：IfEnd：O+W→S←┘"Z="：Z◢"S="：S◢√( (H-内轨顶标高-圆心距离内轨顶高差)²+(Abs(Z+线中相对遂中距离)+圆心相对遂中距离)²)-R→M←┘"CQW="：M◢Goto 2←┘2.正算子程序（SUB1）0.1739274226→Z[1]：0.3260725774→Z[2]：0.0694318442→K：0.3300094782→L←┘1-L→F:1-K→M←┘U+W(Z[1]cos(G+QEKW(C+KWD))+Z[2]cos(G+QELW(C+LWD))+Z[2]cos(G+QEFW( C+FWD))+Z[1]cos(G+QEMW(C+MWD))→X←┘V+W(Z[1]sin(G+QEKW(C+KWD))+Z[2]sin(G+QELW(C+LWD))+Z[2]sin(G+QEFW(C+ FWD))+ Z[1]sin(G+QEMW(C+MWD))→Y←┘G+QEW(C+WD)+90→F：X+Zcos(F)→X：Y+Zsin(F)→Y一．补充1.输入显示说明X0 ？线元起点的X坐标Y0 ？线元起点的Y坐标S0 ？线元起点里程F0 ？线元起点切线方位角LS ？线元长度R0 ？线元起点曲率半径RN ？线元止点曲率半径Q ？线元左右偏标志(左偏Q=-1，右偏Q=1，直线段Q=0）S ？所求点的里程Z ？所求点距中线的边距(左侧取负，值右侧取正值，在中线上取零)CQW? 所求点的超欠挖2. 若隧道所测部位有两种圆心时，利用圆心所对应的弧的分段高度划分可设置两个选择条件，于是只需将主程序中“√( (H-内轨顶标高-圆心距离内轨顶高差)²+(Abs(Z+线中相对遂中距离)+圆心相对遂中距离)²)-R→M←┘”中改为“IfH>内轨顶标高+圆心O1分段高度：Then√( (H-内轨顶标高-圆心O1距离内轨顶高差)²+(Abs(Z+线中相对遂中距离)+圆心O1相对遂中距离)²)-R1→M ：Else√( (H-内轨顶标高-圆心O2距离内轨顶高差)²+ (Abs(Z+线中相对遂中距离)+圆心O2相对遂中距离)²)-R2→M：If End←┘”3. 若所测隧道断面无需在经常在线元之间转换时，也可以将主程序中U(线元起点X坐标)，V(线元起点Y坐标)，O(线元起点里程)，G(线元起点切线方位角)，N(线元长度)，P(线元起点半径)，R(线元终点半径)，Q(曲线左偏为-1右偏为1直线为0)等曲线要素赋予定值，可减少在工作中的输入量。

fx-5800P计算器在工程测量中的应用1(着重于编程)

综合后得：Hc= H1＋（（H2－H1）÷（K2－K1））×（K－K1）－i×B－d程序内容如下：“K1=”？A：“H1=”？B：“K2=”？C：“H2=”？D：“I=”？E：“HD=”？F：Lbl 0：？K：“B=”？L：B＋（（D－B）÷（C－A））×（K－A）－E×L－F→H：“SHJH=”：H◢ Goto 0。

（程序运行在此不再赘述）如果把例1和例2相结合：即可完成路基顶面（即路床顶调平时）的水准测量工作，并快速计算出各实测点的填或挖的值。

整合后程序如下：“K1=”？A：“H1=”？B：“K2=”？C：“H2=”？D：“I=”？E：“HD=”？F：“BM=”？M：“HSH=”？N：Lbl 0：？K：“B=”？L：“QSH=”？O：B＋（（D－B）÷（C－A））×（K－A）－E×L－F→H：M＋N－O→P：H－P→Q：“SHJH=”：H◢“SHCH=”：P◢“+T，-W，=”：Q◢ Goto 0。

例3：直线段平面放样，即已知某线段两端坐标（X1、Y1，X2、Y2），计算出与之有特定关系的K值（起点顺着路线方向移动的距离）、B值（垂直于路线方向移动的距离）的点位坐标，并计算出测站点到该放样点的方位角和距离。

该放样任务在计算时所需的公式有：①计算两点间的方位角和距离的公式：Pol（△X，△Y）②计算坐标增量公式：△X=L×cosα，△Y=L×sinα（L为移动距离，α为方位角）③高等数学诱导公式：sin(90＋α)= cos(α)，cos(90＋α)=－sin(α)，sin(α－90)=－cos(α)，cos(α－90)= sin(α)，其手动计算步骤及公式如下：①路线起点（1）到路线终点（2）的方位角：α1= Pol（X2-X1，Y2-Y1）②路线中桩垂直向右的方位角：α2=α1＋90③路线中桩垂直向左的方位角：α3=α1－90④从起点沿路线移动K值后中线A点的坐标增量：△X=K×cosα，△Y=K×sinα⑤从A点垂直向右移动B值后B点的坐标增量：△X=B×cos（α1＋90）=－B×sin(α)，△Y=B×sin（α1＋90）=B×cos(α)⑥从A点垂直向左移动B值后C点的坐标增量：△X=B×cos(α－90)= B×sin(α)，△Y=B×sin(α－90)=－B×cos(α)⑦右侧B点的坐标：Xb=X1＋K×cosα－B×sin(α)，Yb=Y1＋K×sinα＋B×cos(α)⑧左侧C点的坐标：Xc=X1＋K×cosα＋B×sin(α)，Yc=Y1＋K×sinα－B×cos(α)对比左右两侧的坐标计算公式不难发现：公式及所需元素基本一致，只是B值的正负符号刚好相反，如果保留右侧点的计算公式，在计算左侧点时，只需在B值输入时为负值即可，这就是我们平常所说的“左负右正”。

CASIO fx-5800P编程计算器在线路工程测量中的应用

图２任意直线线元的坐标正算原理
ｐ点走向方位角 αｐ的计算公式为：
αｐ＝αｓ
（５）
若Ｚｐ≥Ｚｓ，ｐ点在ｓ点前方，则ｐ中桩坐标复数
的计算公式为：
ｚｐ＝ｚｓ＋（Ｚｐ－Ｚｓ）∠αｓ
（６）
若Ｚｐ≥Ｚｓ，ｐ点在ｓ点后方，则ｐ中桩坐标复数
的计算公式为：
ｚｐ＝ｚｓ＋（Ｚｐ－Ｚｓ）∠（αｓ＋１８０°）
旋输入 γｐ＜０，则边桩坐标复数的计算公式为：
ｚｐＲ＝ｚｐ＋ｄＲ∠（αｐ＋γｐ）
（８）
ｚｐＬ＝ｚｐ＋ｄＬ∠（αｐ＋γｐ）
（９）
２．４坐标正交反算原理
坐标正交反算原理如图３所示。已知线路的起
点坐标ｚｓ、起点桩号Ｚｓ和起点走向方位角 αｓ，线路附近任意边桩ｊ的坐标复数为ｚｊ＝ｘｊ＋ｙｊｉ，由桩点ｊ向直线元作垂线，并设垂点为ｐ，计算垂点ｐ的桩号
（７）
（２）完成ｐ点中桩坐标复数ｚｐ及走向方位角 αｐ
计算，继续输入ｐ点走向偏角 γｐ（以ｐ点走向方位
角为零方向，右旋角为正角，左旋角为负角）、左边
距ｄＬ、右边距ｄＲ，计算左边桩坐标复数ｚｐＬ与右边桩
坐标复数ｚｐＲ。
若边距ｄＬ及ｄＲ均为正值，右旋输入 γｐ＞０，左
引言
线路工程测量包括道路工程测量、渠道测量、管线测量等，坐标正反算贯穿于测量工作的始终，是测量员工作的必备技能。线路测量中涉及大量数据处理工作，特别是坐标计算及方位角距离的计算，加大了测量员的工作强度。而提前计算线路逐桩坐标进行外业测量时，机动性太差，现场查找繁琐，影响工程进度。ＣＡＳＩＯｆｘ－５８００Ｐ可编程计算器因其携带方便、成本低廉、使用率高、可编程且操作简单、计算速度快、不受工作环境限制等优点，在工程测量中被广泛应用。实际测量工作时，可利用编程计算器编写好线路中、边桩坐标等计算程序，外业测量时可根据需要随时调用计算程序，方便快捷而又实用，既提高了计算精度，又提高了工作效率。现结合复数直角坐标和极坐标的几何意义，将其引入到坐标正反算计算中，采用复数编程进行直线线元坐标的换算。

卡西欧fx-5800p计算器内置公式及公式自定义在隧道测量中的应用

CASIOfx-5800p计算器内置公式及自定义公式在隧道测量中的应用工程测量过程中，计算器是数据处理的快捷工具。

在测量中，数据计算有很多都是重复计算，不能一次性通过计算得出结果，而是一个累计的过程。

因此，测量中我们就必须想办法使计算快速，而且又要准确的输出。

于是，编程的思想就融入了计算器中。

编程计算器是一种能够输入编写好的计算程序，可根据需要随时调用进行重复计算的一种高科技电子产品。

目前工程的施工测量中普遍使用的都是CASIO电子计算器，其计算器种类及型号很多：如今用于测量中的主要有fx-4850p、fx-5800p等等。

CASIOfx-5800p计算器于2006年10月面市，是CASIO编程计算器中的一款经典机型，主要功能与CASIOfx-4850p相比改进之处有：1.无需备用电池保存机器内的数据，即使取出电池也不会丢失内存中的程序与数据。

2.关机现场保护功能。

在任何操作界面下，包括正在执行程序，用户都可以按【SHIFT】【OFF】键关机，机器保存关机前现场的屏幕显示与运行状态，下次按【AC】（ON）时，机器自动恢复最近一次关机的屏幕显示与运行状态。

3.内置128个常用公式和40个科学常数。

4.可采用自然书写形式的函数输入和输出显示。

5.增加矩阵计算功能，最多可定义MatA～MatF六个矩阵，矩阵的阶数最大为10行×10列，可以对矩阵进行加、减、乘、行列式、转置与求逆计算。

6.可以计算二元～五元线性方程组及一元二次与一元三次方程的数值解。

7.程序使用类BASIC程序结构命令，实现条件语句，循环语句等命令的结构化，提供比以前功能更加强大的程序控制命令。

8.增加可数据串列，使统计计算中的样本数据便于编辑和修改。

9.数据存储器保护功能。

10.数据通信功能。

可使用通信线在两台fx-5800p计算器之间进行数据通讯，便于用户相互交换程序及其它数据。

CASIOfx-5800p与fx-4850p相比较，功能及应用更加适应工程中的测量，因此，从长远的角度上讲，CASIOfx-5800p的使用将越来越广泛。

关于CASIO 5800编程计算器在隧道断面测量中的应用

关于CASIO 5800编程计算器在隧道断面测量中的应用摘要：现代的测量工程中有许许多多的测量方法都叫测量的组合，而每一种测量方法都能把测量工作完成，就算是同一个测量部位、同样的条件及其他的因素。

为此，我们一定要用科学方法来解决测量工作中的测量问题。

关键词：隧道断面；超欠挖；测量一、前言隧道施工中各种工序衔接紧凑，平行作业，交叉施工的工序很多，且洞内作业面狭小，排风不畅，空气质量差，红外线测量仪器的反射信号太弱，往往无法进行测量放样工作。

隧道断面测量是施工中必不可少的一项施工程序。

在隧道开挖施工中非常重要，现代的测量工程中有许许多多的测量方法都叫测量的组合，而每一种测量方法都能把测量工作完成，就算是同一个测量部位、同样的条件及其他的因素。

为此，我们一定要用科学方法来解决测量工作中的测量问题。

测量隧道断面工作，按规范及监理要求，每3 m测一断面，工作量相当大，为给施工班组进行清欠处理提供准确的开挖断面和提高测量效率，使用免棱镜全站仪，配合CASIO 5800计算器进行测量，使用起来非常方便，操作简单，数据准确可靠。

二、CASIOfx-5800P计算器编程方法：三、程序说明本程序按本标段实际情况编制，适用于三心圆隧道，由于第三半径包含范围小及所处水沟范围内，未编入程序内，该程序配合全站仪使用，隧道断面测量时，将全站仪置在该断面里程点中线上，测出断面上任一点三维坐标，数据输入计算器，直接算出超欠挖数据，无需使用CAD成图计算.字母符号说明：R1→半径1；R2→半径2；DO2→隧道中线至圆心O2的横向距离；HO1→隧道设计标高点至圆心O1的竖向距离；HO2→隧道设计标高点至圆心O2的竖向距离；B→半径R1与隧道中线的夹角；H→里程点隧道设计高程；XA→里程点隧道中线X坐标；YA→里程点隧道中线Y坐标；T→里程点切线方位角；X→里程点隧道断面上任一点X坐标；Y→里程点隧道断面上任一点Y坐标；Z→里程点隧道断面上任一点Z坐标四、使用方法1、执行程序SDCQW，按FILE键调出“SDCQW”文件，按EXE键屏幕显示“R1？”，依次输入基本数据：R2：（若测开挖断面半径需加上二衬厚度、预留沉降量及初支厚度）；DO2：隧道中线至圆心O2的横向距离；HO1：隧道设计标高点至圆心O1的竖向距离；HO2：隧道设计标高点至圆心O2的竖向距离；B：半径R1与隧道中线的夹角；H：待测断面里程点隧道设计高程；XA：待测断面里程点隧道中线纵坐标；YA：待测断面里程点隧道中线横坐标；T：待测断面里程点线路中线切线方位角；2 输入全站仪采集数据；X：待测断面上任一点纵坐标；Y：待测断面上任一点横坐标；Z：待测断面上任一点高程3 计算超欠数据程序运行，依据输入高程Z自动判断该点在哪一半径范围内，在第一半径范围内，直接算出超欠数据“CQ＝”（“—“欠，“+”超），若测点在第二半径范围内，会出现“L？”（测点在隧道中线左侧？右侧？），在隧道中线左侧直接输入1，在右侧输入其它任何数字，计算超欠挖数据“CQ＝”五、算例R1→9.1；R2→5.55半径2；DO2→1.818；HO1→1.495；HO2→1.554；B→30°48′36″；H→366.002；XA→4477933.954；YA→504250.721；T→101°06′39.18″全站仪采集数据1（第一半径范围内）X→4477935.751；Y→504251.073；Z→373.372全站仪采集数据2（隧道中线左测）X→4477941.020；Y→504252.108；Z→368.920全站仪采集数据2（隧道中线右测）X→4477926.800；Y→504249.316；Z→368.385六、总结由于全站仪在测量工作中的推广和普及，该程序三维坐标法配合全站仪测隧道断面无需CAD处理测量数据，现场出结果，数据准确，节约时间，提高工作效率。

fx-5800P计算器在工程测量中的应用2(着重于编程)

fx－5800P计算器在工程测量中的应用(二)七、统计计算的简介：1、 SD（单变量统计计算）模式。

操作：MODE→ 3 （SD）2、 REG（双变量回归计算——线性、二次、对数、e指数、ab指数、乘方、逆回归）。

操作：MODE→ 4 （REG）（一）在使用STAT编缉器列表屏幕输入样本数据之前：1、统计频率的打开或关闭设置：SHIFT→MODE→▼→ 5 → 1 （FreqON）或 2 （FreqOFF）2、删除所有STAT编辑器数据：在已经进入SD或REG模式情况下：FUNCTION→ 5 （STAT）→ 1 （EDIT）→ 2 （Del All）→EXE或EXIT（放弃）如果为计算器第一次使用，或已经恢复初始设置的，该步可省略。

（二）样本数据的输入：在已经进入SD或REG模式情况下，在STAT编缉器列表屏幕内1、顺序输入各样本值并按EXE（确认）2、完成一个组值输入后，利用方向键将光标移到另一组值（Y列或FREQ列）的顶部单元格，继续对另一组值的输入并确认。

3、样本数据输入可为数值也可以是数值的表达式。

4、最多可输入199行的样本数据。

（三）显示统计结果：1、在STAT编辑器画面内（包含有样本数据）。

FUNCTION→ 6 （RESULT）2、利用上下方向键可翻阅各统计结果值（各值含义附后）3、按EXIT键可返回STAT编辑器画面4、可以执行特定统计计算。

在STAT编辑器画面内，按FUNCTION→ 1 （→COMP），返回COMP模式计算屏幕。

（或原本就在CONP模式下，查最近一次统计特定变量值）。

其操作为：FUNCTION→ 7 （STAT）→ 2 （VAR）→选择需要执行的特定统计计算命令（如2：x），然后按EXE。

并可重复以上操作，显示其他特定变量值。

（四）样本数据的检查、修改：可用移动光标对所有样本数据进行检查，其修改有：1、替换单元格的内容：将光标移至要替换内容的单元格，输入新值并确认2、插入行：将光标移至要插入行的位置，FUNCTION→ 5 （STST）→ 1 （Edit）→ 1 （Int Row）。

Casio5800隧道超欠挖计算程序在隧道施工中的应用

Casio5800隧道超欠挖计算程序在隧道施工中的应用摘要：由于北京国道110（昌平德胜口～延庆县城）二期高速公路隧道工程受地形的影响，设计采用削竹式洞门，在削竹段均设置仰拱以改善受力状况和稳定性，采用六心圆断面进行开挖。

该工程隧道轴线均与道路设计线不重合，隧道轴线位于道路轴线以左1.875m。

在进行Casio-fx5800p编辑隧道放样程序时，发现采用传统的高程法判断进行计算存在一些弊端，当隧道实际开挖轮廓线与设计线接近时，采用高程法判断进行计算是正确的；当隧道实际开挖轮廓线与设计线相差较大时，程序无法判断该放样点在哪个半径的范围内，从而造成计算错误。

结合本工程的实际情况编制的该隧道放样程序（角度法判断），能规避由于判断出错而造成放样错误，满足隧道施工要求。

本程序适用于隧道掌子面开挖施工测量放样，隧道超欠挖检测、初次衬砌、二次衬砌断面验收。

关键词：高速公路；六心圆；Casio5800；角度判断法；放样程序一.概述削竹段隧道开挖断面（如图1-1）所示，当第二段弧即半径为5.25m向外扩挖0.8m时，该弧段在高程方向超出了半径5.25m与半径8m的弧的分界线，即该段在8m半径的圆弧上，通过勾股定理计算得出的实际半径为错误。

同理该弧在1.35m半径的小圆弧上计算的半径也同样存在错误。

为此采用角度法判断，以线路中线高程方向为x坐标轴，以偏距方向为y轴建立平面直角坐标系（如图1-2）。

通过计算圆心与放样点间的方位角进行判断该放样点在那个方位角的区间，进而正确计算该放样点的实际半径。

采用该方法避免了由于开挖线向外扩挖开挖轮廓线增大而无法判断该放样点在哪个半径的弧段上，导致隧道放样计算出现错误。

（图1-1）（图1-2）各圆心在相对坐标系中的坐标如下表圆心编号x坐标y坐标半径备注O1 -0.099 -1.875 8.000O2 1.478 -4.128 5.250O3 1.478 0.378 5.250O4 0.447 4.139 1.350O5 0.447 -7.889 1.350O6 18.100 -1.875 20.000二.程序代码如下？VLblO：？S：？Z：？H："SH="：304.358+（S-50060）*1.9%→G▲（可加入竖曲线子程序）PoL（（H-（G-0.099）），（Z+1.875））：J→F：I→K：PoL（（H-（G+1.478）），（Z-0.377））：JJ=J+360：J→E：I→L：PoL（（H-（G+1.478）），（Z+4.128））：J→D：I→M：PoL（（H-（G+0.447）），（Z-4.138））：JJ=J+360：J→N：I→O：PoL（（H-（G+0.447）），（Z+7.888））：J→Q：I→R：PoL（（H-（G+18.10）），（Z+1.875））：JJ=J+360：J→T：I→W：IF F55°AND E ≤105°20′24″THEN L-5.25-V→P：ELSEIF E>105°20′24″AND N ≤161°11′20″THENO-1.35-V→P：ELSEIF T≥161°11′20″AND T ≤198°48′42″THENW-20-V→P：ELSEIF F≤-55°AND D >-105°20′24″THEN M-5.25-V→P：ELSEIF D≤-105°20′24″°AND Q >-161°11′20″THEN R-1.35-V→P：IFEND：IFEND：IFEND：IFEND：IFEND：IFEND "PC="：P ▲GOTO 0说明：V表示衬砌厚度，S表示实测桩号，Z表示实测偏距，H表示实测高程，PC表示半径差。

卡西欧fx-5800p计算器内置公式及公式自定义在隧道测量中的应用共6页word资料

CASIOfx-5800p计算器内置公式及自定义公式在隧道测量中的应用工程测量过程中，计算器是数据处理的快捷工具。

在测量中，数据计算有很多都是重复计算，不能一次性通过计算得出结果，而是一个累计的过程。

因此，测量中我们就必须想办法使计算快速，而且又要准确的输出。

于是，编程的思想就融入了计算器中。

编程计算器是一种能够输入编写好的计算程序，可根据需要随时调用进行重复计算的一种高科技电子产品。

目前工程的施工测量中普遍使用的都是CASIO电子计算器，其计算器种类及型号很多：如今用于测量中的主要有fx-4850p、fx-5800p等等。

2.关机现场保护功能。

3.内置128个常用公式和40个科学常数。

4.可采用自然书写形式的函数输入和输出显示。

5.增加矩阵计算功能，最多可定义MatA～MatF六个矩阵，矩阵的阶数最大为10行×10列，可以对矩阵进行加、减、乘、行列式、转置与求逆计算。

6.可以计算二元～五元线性方程组及一元二次与一元三次方程的数值解。

7.程序使用类BASIC程序结构命令，实现条件语句，循环语句等命令的结构化，提供比以前功能更加强大的程序控制命令。

8.增加可数据串列，使统计计算中的样本数据便于编辑和修改。

9.数据存储器保护功能。

10.数据通信功能。

可使用通信线在两台fx-5800p计算器之间进行数据通讯，便于用户相互交换程序及其它数据。

CASIOfx-5800p与fx-4850p相比较，功能及应用更加适应工程中的测量，因此，从长远的角度上讲，CASIOfx-5800p的使用将越来越广泛。

关于CASIO系列编程计算器在隧道断面测量中的应用

关于CASIO系列编程计算器在隧道断面测量中的应用隧道断面测量是指测量隧道断面形状和尺寸的一种测量方法。

在隧道工程中，隧道断面测量是非常重要的环节，它直接影响到隧道工程的质量和安全。

而CASIO系列编程计算器是一种常用的测量工具，它可以帮助工程师们更加快速和精确地进行隧道断面测量。

首先，CASIO系列编程计算器具有强大的计算功能。

它可以进行各种复杂的数学运算，例如测量数据的计算、图像绘制、线性拟合等等。

通过编程功能，用户可以将常用公式和算法输入到计算器中，实现自动计算断面的面积、周长、高度、宽度等指标。

这样一来，工程师们只需输入测量数据，计算器就能自动将数据进行处理和分析，得到断面形状和尺寸的准确结果。

其次，CASIO系列编程计算器具有友好的界面和操作方式。

它的屏幕显示清晰，按键布局合理，用户可以轻松地输入和修改测量数据。

而且，CASIO系列编程计算器还支持用户自定义快捷键和菜单，可以根据实际需求进行个性化设置，提高工作效率。

另外，它还具有较大的存储容量，可以保存和调用之前的测量数据和计算结果，方便用户在不同时间和地点进行对比和分析。

此外，CASIO系列编程计算器还具备一些实用的测量工具。

例如，它可以使用传感器实时测量隧道断面的温度、湿度、气压等环境参数，从而更加全面和准确地分析断面数据。

另外，它还可以进行数据的导入和导出，与其他设备和软件进行数据交换，实现更加复杂和综合的分析。

综上所述，CASIO系列编程计算器在隧道断面测量中具有重要的应用价值。

它的强大计算功能、友好操作界面和实用的测量工具，可以帮助工程师们更加快速和精确地进行隧道断面测量。

通过CASIO系列编程计算器的应用，可以提高测量的准确性和效率，减少测量误差，保证隧道工程的质量和安全。

因此，CASIO系列编程计算器在隧道工程中的应用前景广阔，值得工程师们进一步探索和应用。

卡西欧5800P计算器隧道施工测量程序设计

卡西欧5800p计算器隧道施工测量程序设计王庆军随着铁路、公路建设的快速发展，我国隧道建设的施工技术也大幅度提高，由于工期紧迫促成测量放样的过程也是一个重要环节，如果再采用普通的尺距法不仅仅降低了放样效率还造成了轮廓线的放样精度，导致开挖掘进造成隧道超欠挖，所以现在通过卡西欧编程计算器结合带红外线的全站仪进行配套操作，这样不仅提高了施测效率还保证了放样精度，现通过本文分析讲解隧道超欠挖的计算原理和程序设计。

何为超欠挖？：隧道超欠挖分为（超挖和欠挖），超挖即为隧道开挖轮廓线大于隧道设计轮廓线，欠挖即为隧道开挖轮廓线小于隧道设计轮廓线。

超欠挖的影响：隧道超欠挖不止直接影响到了施工进度、安全质量，还会让开挖费用增加，更重要的是由此造成了过量超填混凝土的费用。

超挖在实际施工中由于重视不够或方法不当，以至于在施工过程中会不知不觉地提高工程成本，从而也减少了应得的利润。

超欠挖是如何产生的？在目前的隧道施工中，掘进技术有两种方法，一种是传统的“钻爆法（开挖台阶法）”；一种是“全断面掘进法（盾构掘进法）”。

受各种条件的制约，“钻爆法”仍是山区隧道施工的主要掘进方法。

所以隧道超欠挖的形成也是不可避免的，下面讲述一下形成超欠挖的三种情况。

1、岩层变化：由于隧道开挖过程中随着岩层的变化，地质条件和围岩裂隙的发生会出现不可避免的超欠现象，所以岩体是超欠挖的主要因素之一。

2、爆破方式：由于工作面（掌子面）是一个不平整的岩体面，导致钻孔间距控制不当或间距过大、过小，容易影响其他孔位的爆破效果，或者由于装药结构控制不当和掏槽不合理也会造成隧道超欠现象。

3、测量放线：由于隧道测量放线过程中能见度低，操作有限，测量人员进入隧道测量时导致前后视照准误差，同时因为掌子面的凹凸不平画轮廓线时也会产生偏离现象。

如何正确实施隧道测量工作？隧道测量工作应由专业测量人员测量，根据设计院给定的坐标控制点和高程控制点进行建立导线控制网,并按规定程序检查验收,对施测人员实行详细的图纸交底和方案交底,所有施测的工作进度根据项目进度计划进行安排。
