【CN209328667U】一种高效散热电感器【专利】
一种高效散热器[实用新型专利]
![一种高效散热器[实用新型专利]](https://img.taocdn.com/s3/m/ac969c100242a8956aece4a0.png)
专利名称：一种高效散热器专利类型：实用新型专利
发明人：叶伟炳
申请号：CN201220242262.5申请日：20120528
公开号：CN202660956U
公开日：
20130109
专利内容由知识产权出版社提供
摘要：本实用新型的一种高效散热器，包括导热板，传热板和散热鳍片；所述导热板两侧与传热板相连；所述散热鳍片置于传热板两侧；其中，相邻两片散热鳍片之间设置有间隙且互相平行。
由于散热鳍片置于传热板两侧，可以增加散热面积，提高了散热片的散热效果。
散热鳍片底部较厚，热能更好的传到散热鳍片上，同样能提高散热效果。
因此，可保证机器的正常工作，延长机器的使用寿命。
申请人：东莞市闻誉实业有限公司
地址：523000 广东省东莞市茶山镇京山村第三工业区闻宇路
国籍：CN
代理机构：东莞市中正知识产权事务所
代理人：鲁慧波
更多信息请下载全文后查看。
【CN209343287U】一种计算机高效散热装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920340722.X(22)申请日 2019.03.18(73)专利权人 新疆石河子职业技术学院地址 832000 新疆维吾尔自治区石河子市北五路185号新疆石河子职业技术学院招生办(72)发明人 王冬梅 李凯 包瑞江 张岚 (74)专利代理机构 河南豫龙律师事务所 41177代理人 游国战(51)Int.Cl.G06F 1/20(2006.01)(54)实用新型名称一种计算机高效散热装置(57)摘要本实用新型公开了一种计算机高效散热装置,包括第一壳体、第二壳体和转动架，所述第一壳体的一侧转动连接有第二壳体，且第一壳体和第二壳体的内部均为空腔结构，第一壳体和第二壳体的内腔均安装有转动电机，转动电机的输出端键连接有传动轴，传动轴的另一端固定连接有扇叶，所述第一壳体和第二壳体的上侧分别设置有支撑网，第一壳体和第二壳体的下侧分别设置有连接板，连接板的上部转动连接有转动架，本装置能够折叠，折叠后便于收纳，方便携带，转动架的下侧设置了垫片，可以起到防滑的作用，在使用时限位板能够对电脑进行限位，防止电脑打滑，装置折叠后，能够固定两个壳体，避免因路途颠簸而反复碰撞。
权利要求书1页 说明书4页 附图4页CN 209343287 U 2019.09.03C N 209343287U权 利 要 求 书1/1页CN 209343287 U1.一种计算机高效散热装置，包括第一壳体（1）、第二壳体（2）和转动架（10），其特征在于，所述第一壳体（1）的一侧转动连接有第二壳体（2），且第一壳体（1）和第二壳体（2）的内部均为空腔结构，第一壳体（1）和第二壳体（2）的内腔均安装有转动电机（3），转动电机（3）的输出端键连接有传动轴（4），传动轴（4）的另一端固定连接有扇叶（5），所述第一壳体（1）和第二壳体（2）的上侧分别设置有支撑网（6），第一壳体（1）和第二壳体（2）的下侧分别设置有连接板（9），连接板（9）的上部转动连接有转动架（10），转动架（10）的下侧设置有垫片（11），所述转动架（10）的一侧设置有支持块（13），所述第一壳体（1）的上部开设有安装槽（14），且安装槽（14）的内部设置有限位板（15），所述安装槽（14）的两侧内壁分别开设有限位槽（16），所述限位板（15）的上部设置有连接杆（17），连接杆（17）的两端分别插接在限位槽（16）的内部，所述限位板（15）的一侧设置有固定杆（18），所述第二壳体（2）的内部设置有连接槽（19），所述第二壳体（2）的上部开设有连接孔（20），所述连接槽（19）的顶部内壁胶接有限位片（21），限位片（21）的上部开设有限位孔（22），所述连接孔（20）内部胶接有防尘片（23）。
【CN209328666U】一种变压器用高效散热器【专利】
5 .根据权利要求4所述变压器用高效散热器，其特征在于，所述引风机和热交换装置通 过通风道连通。
6 .根据权利要求1所述变压器用高效散热器，其特征在于，所述散热片为铜制散热翅片 或缠绕在换热管外壁上铜制绕簧。
7 .根据权利要求1所述变压器用高效散热器，其特征在于，所述热交换装置包括进水 管、出水管、前管板和后管板；所述前管板和后管板上均具有多个与换热管的端部相适配的 插孔 ；换热管的前端部固定在前管板上的 插孔内 ，换热管的 后端部固定在后管板上的 插孔 内。
8 .根据权利要求7所述变压器用高效散热器，其特征在于，所述热交换装置的两侧分别 设有固定安装前管板的进出端盖和安装后管板的回程端盖。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920004744 .9
(22)申请日 2019 .01 .03
(73)专利权人 浙江海帆机械有限公司 地址 311800 浙江省绍兴市诸暨市店口镇 中央路171号
(72)发明人 伍新和
(74)专利代理机构 北京科亿知识产权代理事务 所(普通合伙) 11350
2
CN 209328666 U
说 明 书
1/4 页
一种变压器用高效散热器
技术领域 [0001] 本实用新型涉及热交换装置领域，具体而言是一种变压器用高效散热器。
背景技术 [0002] 热交换装置是用来使热量从热流体传递到冷流体，以满足规定的工艺要求的装 置，是对流传热及热传导的一种工业应用。热交换装置可以按不同的方式分类。按其操作过 程可分为间壁式、混合式、蓄热式(或称回热式)三大类；按其表面的紧凑程度可分为紧凑式 和非紧凑式两类。热交换装置是化工、石油、动力、食品及其它许多工业部门的通用设备。现 有技术中用在变压器的热交换装置，由于涉及不合理，导致散热效果差，需要改进。
【CN209657238U】一种高效计算机散热器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920186459.3(22)申请日 2019.02.01(73)专利权人 双鸿电子科技工业（昆山）有限公司地址 215300 江苏省苏州市昆山市综合保税区中央大道46号(72)发明人 周业期 (51)Int.Cl.G06F 1/20(2006.01)(54)实用新型名称一种高效计算机散热器(57)摘要本实用新型涉及一种高效计算机散热器，包括散热器外壳体、安装在散热器外壳体内部的散热风机以及固定在散热风机输出轴上的固定支架，所述固定支架通过螺栓固定有散热器外壳体的内表面，所述散热器外壳体的内部设置有换热罐，所述换热罐的外表面焊接有散热铝箔板，所述散热铝箔板的另一端焊接在散热器外壳体的内表面；通过安装在散热风机内部的换热罐，同时换热罐外表面焊接的散热铝箔板，增加了换热罐的外表面，增加了换热罐表面的热量与空气接触的面积，提高换热罐内部热量与空气进行转换的效率，同时换热罐内部设置的储液室，使得散热风机转动时，空气流通过驱动扇叶带着搅拌扇叶在储液室的内部转动。
权利要求书1页 说明书3页 附图4页CN 209657238 U 2019.11.19C N 209657238U权 利 要 求 书1/1页CN 209657238 U1.一种高效计算机散热器，包括散热器外壳体(1)、安装在散热器外壳体(1)内部的散热风机(2)以及固定在散热风机(2)输出轴上的固定支架(3)，其特征在于：所述固定支架(3)通过螺栓固定有散热器外壳体(1)的内表面，所述散热器外壳体(1)的内部设置有换热罐(4)，所述换热罐(4)的外表面焊接有散热铝箔板(5)，所述散热铝箔板(5)的另一端焊接在散热器外壳体(1)的内表面，所述换热罐(4)的内部设置有储液室(6)，所述换热罐(4)位于储液室(6)的内壁处焊接有半循环管道(7)，所述换热罐(4)上端的内部安装有驱动扇叶(8)，所述储液室(6)的内部安装有搅拌扇叶(10)，所述驱动扇叶(8)和搅拌扇叶(10)之间连接有连动转轴杆(9)。

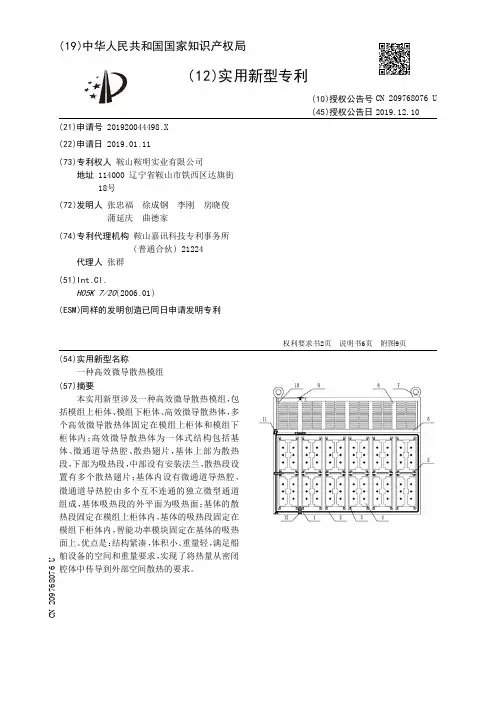

【CN209768076U】一种高效微导散热模组【专利】
2 .根据权利要求1所述的一种高效微导散热模组，其特征在于，所述的微型通道内表面 设有若干凸台或凹槽，凸台或凹槽的形状为矩形、圆弧形、梯形或三角形。
3 .根据权利要求1所述的一种高效微导散热模组，其特征在于，所述的高效微导散热体 顶端通过紧固螺钉与模组上柜体顶部固定连接，高效微导散热体底端通过紧固螺钉与模组 下柜体底部固定连接。
7 .根据权利要求1所述的一种高效微导散热模组，其特征在于，所述的模组上柜体和模 组下柜体通过螺栓固定连接。
8 .根据权利要求1所述的一种高效微导散热模组，其特征在于，所述的模组上柜体包括 吊 环、通风网孔 、上柜体基体 ，吊 环通过螺栓与上柜体基体连接 ，上柜体基体 侧面设有通风 网孔 ，通风网孔是高效微导散热体散热翅片的空 气通道 ，将与散热翅片交换热量后的空气 散到模组上柜体外部空气中；通风网孔、上柜体基体整体铸造成型。
9 .根据权利要求1所述的一种高效微导散热模组，其特征在于，所述的模组下柜体、模 组上柜体、下柜体支架、高效微导散热体均为铝材或铜材，且表面做阳极氧化或者电泳防腐 处理。
10 .根据权利要求4所述的一种高效微导散热模组，其特征在于，所述的高效微导散热 体为高效微导散热体Ⅰ或高效微导散热体Ⅱ，高效微导散热体Ⅰ的散热翅片、安装法兰对称 设置在基体两侧，高效微导散热体Ⅱ的散热翅片、安装法兰设置在基体一侧，基体另一侧为
权利要求书2页 说明书6页 附图来自页CN 209768076 U
CN 209768076 U
权 利 要 求 书
1/2 页
1 .一种高效微导散热模组，其特征在于，包括模组上柜体、模组下柜体、高效微导散热 体，多个高效微导散热体固定在模组上柜体和模组下柜体内；
【CN209328678U】一种散热型铁氧体磁芯【专利】
附图说明 [0012] 附图1为实施例一之散热型铁氧体磁芯的结构图； [0013] 附图2为实施例一之散热型铁氧体磁芯与线圈的组合图； [0014] 附图3为实施例二之磁芯本体的结构图； [0015] 附图4为实施例二之挡板的结构图； [0016] 附图5为实施例二之散热型铁氧体磁芯与线圈的组合图。
权利要求书1页 说明书2页 附图3页
CN 209328678 U
CN 209328678 U
权 利 要 求 书
1/1 页
1 .一种散热型铁氧体磁芯，其特征在于，包含底板，底板的中心位置设置有磁柱；所述 底板上具有两个对称设置的 V形豁槽以 及两个对称设置的 直 挡边 ，每个所述直 挡边与所述 磁柱之间 构成 用于容置线圈的 线圈容置槽 ；在所述直 挡边的 长度方向上 ，所述直 挡边长于 所述磁柱；
背景技术 [0002] 铁氧体磁芯，是一种高频导磁材料，常用于变压器等产品中，主要作用是屏蔽电磁 噪声、增大导磁率、提高电感品质。 [0003] 现有技术中的罐型磁芯，磁芯几乎包围了所有的线圈和骨架，这种结构可以很好 地屏蔽了外部的电 磁噪 声。但是此 种磁芯的 散热性能 较差 ，所以 不能适 用于大功率场合的 产品。
代理人 段小丽
(51)Int .Cl . H01F 27/24(2006 .01) H01F 27/30(2006 .01) H01F 27/28(2006 .01)
(10)授权公告号 CN 209328678 U (45)授权公告日 2019.08.30
( 54 )实用新型名称 一种散热型铁氧体磁芯
3
CN 209328678 U
说 明 书
2/2 页
具体实施方式 [0017] 下面结合附图对本实用新型作更进一步的说明。 [0018] 实施例一 [0019] 如附图1所示的散热型铁氧体磁芯，包含磁芯本体10，磁芯本体包含底板11，底板 11的中心位置设置有磁柱12；所述底板11上具有两个对称设置的V形豁槽13以及两个对称 设置的 直 挡边14 ，每个所述直 挡边14与所述磁柱12之间 构成 用于容置线圈的 线圈容置槽 ； 在所述直挡边14的长度方向上，所述直挡边14在该方向上的长度长于所述磁柱12在该方向 上的 长度。所述底板11 、磁柱12以 及直挡边14三者为一体成型 ，一般地 ，三者由 铁氧体材料 一次烧结成型。 [0020] 上述磁芯通过在所述底板上设置V形豁槽13，使得安装在磁芯内的线圈的侧边以 及底部均能进行较好的散热，V形豁槽的设置还可方便线圈的引出线引出至磁芯外，同时直 挡边14较磁柱12长的设计可保证磁芯漏磁较少，在保证散热性能的同时保证磁芯的基本性 能。 [0021] 所述磁柱12的形状为长条状，其长度方向与直挡边14的长度方向一致，且其两端 均为半圆形 ，这样直挡边14与所述磁柱12之间 构成的 线圈容置槽较长 ，该磁芯配合轮廓同 样为长腰形的 线圈使 用，可使得安装在磁芯内的 线圈的大部分置于线圈容置槽内 ，在保证 散热性的同时进一步提升防漏磁的性能。 [0022] 可选地，所述V形豁槽13的槽底为圆弧状，且其槽底的圆弧与所述磁柱12端部的形 状契合，这样在观感上，磁柱12的端部的一小部分一直延伸至底板11的底部，这种设计使得 磁芯结构较为简单，有利于生产时对磁芯进行整体脱模成型再进行烧结操作，另一方面，在 俯视方向上，V形豁槽13延伸至磁柱12的外围轮廓线的边缘，也使得线圈的引出线引出较为 方便。 [0023] 优选地，所述底板11的整体轮廓为方形，两个所述V形豁槽13设置于所述底板11的 一对相对的侧边处，两个所述直挡边14设置于所述底板11的另一对相对的侧边处。 [0024] 优选地，所述磁柱12的高度与所述直挡边14的高度一致。 [0025] 如附图2所示为磁芯与线圈的组合图，线圈的两个引出线分别从两个V形豁槽13引 出。 [0026] 实施例二 [0027] 本实施例的磁芯的结构与实施例一相同，所不同的是，如附图3所示，磁芯本体10 的 磁柱1 2上开有两个定位固 定孔15 ，且磁芯还包含一个 相对于磁芯本体10可拆 卸的 挡板 20，如附图4所示，所述挡板20包括挡板本体21以及设置在挡板本体21上的两个固定柱22， 挡板20的外轮廓大于磁柱12的外轮廓，两个所述固定柱22分别嵌入在两个定位固定孔15 内 ，且固定柱22与之间为紧配合。如附图5所示为包含线圈的磁芯的结构图 ，挡板20可防止 线圈脱出磁芯本体10。 [0028] 以上所述仅是本实用新型的优选实施方式，应当指出：对于本技术领域的普通技 术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和 润饰也应视为本实用新型的保护范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
权利要求书1页 说明书2页 附图1页
CN 209328667 U
CN 209328667 U
权 利 要 求 书
1/1 页
1 .一种高效散热电感器，其特征在于：包括磁环（1）、电感线圈（2）、安装底座（3）、散热 连接孔（4）、散热件（5）、散热涂层（6），所述电 感线圈（2）卷绕 在磁环（1）上 ，所述安装底座 （3）侧面固定设有一散热件，电感线圈（2）安装位于散热件内侧，散热件（5）与电感线圈（2） 连接侧表面设有散热涂层（6）从而构成电感器主件。
附图说明 [0011] 利用附图对本实用新型做进一步说明，但附图中的内容不构成对本实用新型的任 何限制。 [0012] 图1是本实用新型整体结构示意图。 [0013] 图中：1、磁芯，2、电感线圈，3、安装底座，4、散热连接孔，5、散热件，6、散热涂层。
3
CN 209328667 U
说 明 书
2/2 页
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920033537 .6
(22)申请日 2019 .01 .09
(73)专利权人 广州市德珑电子器件有限公司 地址 510000 广东省广州市番禺区石基镇 金山村华创动漫产业园B25号第四层
(72)发明人 罗洪波 汪民 陈燕凌
装，包括磁芯、电感线圈、安装底座，散热连接孔， 散热件 ，散热涂层所述安装底座侧面设有散热 件 ，电 感线圈位于散热件 侧面 ，电 感器线圈 侧面 表面与散热件之间有散热涂层连接，散热件侧面 及顶部有定位孔，电感器产生的热量通过散热件 与侧面及顶部的定位散热连接孔到外部进行散 热，有效的保护电感器，避免高温损坏，且影响电 感器的使用质量，同时进一步电高电感器的使用 寿命及提高电源效率。
(51)Int .Cl . H01F 27/08(2006 .01) H01F 17/06(2006 .01)
(10)授权公告号 CN 209328667 U (45)授权公告日 2019.08.30
( 54 )实用新型名称 一种高效散热电感器
( 57 )摘要 本实 用新型公开了一 种高效 散ห้องสมุดไป่ตู้电 感器的
2 .根据权利要求1所述的一种高效散热电感器，其特征在于：所述的散热件（5）与安装 底座（3）连为一体，散热件为金属铁件，安装底座为绝缘件。
3 .根据权利要求1或2所述的一种高效散热电感器，其特征在于：所述电感线圈（2）侧面 通过散热涂层（6）与散热件（5）连接，通散热连接孔（4）连接到外部。
2
CN 209328667 U
发明内容 [0004] 本实用新型的目的在于提供一种高效散热电感器，以解决上述背景中提出的问 题。 [0005] 本实用新型的目的通过以下技术方案实现： [0006] 一种高效散热电感器，包括磁芯、电感线圈、安装底座、散热连接孔、散热件、散热 涂层，所述电感线圈卷绕在磁环上，所述安底座侧面固定设有一散热件，电感线圈安装位于 散热件内侧，散热件与电感线圈连接侧表面设有散热涂层从而构成电感器主件。 [0007] 优选的，所述的散热件与安装底座连为一体，散热件为金属铁件，安装底座为绝缘 件。 [0008] 优选的，所述电感线圈侧面通过散热涂层与散热件连接，通散热连接孔连接到外 部。 [0009] 本实用新型的有益效果： [0010] 与现有技术相比 ，本实用新型有益效果是一种高效散热电感器，内设有散热件、散 热涂层，可以装电感线圈各磁环之间产生的热量，进行吸收传导到外部有效的保护电感器， 避免高温 损坏 ，且影响电 感器的 使 用质量 ，同时 进一步电 高电 感器的 使 用寿命及提高电 源 效率。
4
CN 209328667 U
说 明 书 附 图
1/1 页
图1
5
说 明 书
1/2 页
一种高效散热电感器
技术领域 [0001] 本实用新型涉及电感器技术领域，特别是涉及高效散热电感器。
背景技术 [0002] 电感器(Inductor)是能够把电能转化为磁能而存储起来的元件，其一般由骨架、 绕组、屏蔽罩、封装材料、磁芯或铁芯等组成。目前的电感器构成是一副磁芯装配于一个电 感器，实际应用多为多个电感器串联在电路中，起限流，整流，滤波，储能等作用。但是，由于 电感器感在各个电路布局中涉及到电路模块化及标准化，要使电感器在密封或不利于散热 的环境中有一个好的散热效果； [0003] 因此，针对现有技术中的存在问题，亟需提供一种方便散热安装的电感器结构技 术显得尤为重要。
具体实施方式 [0014] 结合以下实施例对本实用新型作进一步说明。 [0015] 如图一种高效散热电感器，包括磁芯1、电感线圈2、安装底座3、散热连接孔4、散热 件5、散热涂层6，所述电感线圈4卷绕在磁芯上，所述安装底座3侧面固定设有一散热件4，电 感线圈1安装位于散热件5内侧，散热件5与电感线圈4连接侧表面设有散热涂层6从而构成 电感器主件，所述的散热件5与安装底座3连为一体，散热件6为金属铁件，安装底座3为绝缘 件，所述电感线圈4侧面通过散热涂层6与散热件5连接，通散热连接孔4连接到外部，有效的 保护电感器，避免高温损坏，且影响电感器的使用质量，同时进一步电高电感器的使用寿命 及提高电源效率。 [0016] 最后应当说明的是，以上实施例仅用于说明本实用新型的技术方案说明而非对权 利要求保 护范围的限 制。本领域的 普通技术人 员参照较佳实施例应当理解 ，并可以 对本实 用新型的技术方案进行修改或者等同替换，但属于本实用新型技术方案的实质相同和保护 范围。
