低音炮音箱的设计原理与制作
制作音箱原理
制作音箱原理音箱是用来放置或装配声音发生器的设备，通过合理的构造和设计，可以使声音达到更好的表现效果。
在本文中，将详细介绍制作音箱的原理和一些关键点。
1. 音箱原理简介音箱是通过转换电能为机械能，再通过共振腔体和振动膜的协同作用，将电信号转化为声音信号的装置。
声音信号通过振动膜的振动传递到空气中，在经过耳朵的接收和解读，最终被人们听到。
2. 音箱组成2.1 扬声器单元扬声器单元是音箱中最核心的部分，它由磁体系统、振动系统和电流系统组成。
磁体系统通过磁场的变化产生力，推动振动系统产生声音。
电流系统负责将电信号转换为磁场的变化，从而实现振动系统的工作。
2.2 音箱箱体音箱箱体是装载扬声器单元的部分，其形状和内部结构对声音的发射和分布起到重要的作用。
箱体的材料和结构应根据所需产生的音质来选择，一般使用木质或金属材料，通过合理的设计和衬垫材料可以消除共振，降低谐振。
3. 音箱设计要点3.1 扬声器放置位置扬声器单元的放置位置对音效的表现和听觉感受有很大影响。
一般来说，正常音箱设计应遵循“立体声”的原则，即左右两个扬声器单元分别放置在合适的位置，与听众形成适当的角度，使声音能够立体地展现，提高音场的逼真感。
3.2 箱体内部结构箱体内部结构的设计应遵循减少共振和谐振的原则。
合理的箱体内部衬垫和隔音材料的选择能够有效地减少共振，提高音箱的音质表现。
同时，根据所需的音效特点，可以通过合理设计的箱体结构来调整音箱的低频、中频或高频响应，使音质更加均衡。
3.3 频率分段和分频器为了使不同频率范围的声音能够更好地被扬声器单元处理，音箱通常采用频率分段和分频器的设计。
分段可以将低频、中频和高频信号分离，使每个频率范围由对应的扬声器单元负责处理，提高音质的清晰度和解析度。
4. 综合考虑与调试在音箱制作过程中，需要综合考虑扬声器单元的特性、箱体的材料和结构、内部吸音和隔音设计等多方面因素。
此外，制作完成后还需要进行调试，比如调整扬声器的相位、声场匹配等，以获得更佳的音质效果。
超重低音音箱
超重低音音箱，俗称低音炮，对营造震撼的气势效果具有非常重要的作用．大多数牌号以AV功放加五只音箱与低音炮组成套餐形式推销家庭影院产品中，低音炮已经是必不可少的配置了，实际上，设计规范、制作精湛、效果出色的低音炮．其在家庭影院系统音频重放中的效果相当迷人．只可惜市场上的低音炮效果出众者价位令一般人难以接受．价位实惠者效果却难以令人接受，世间的事往往就是不能令人如意．不过，善于动手的影音爱好者却“自已动手，丰衣足食”，基于此，本文拟就低音炮的设计原理做简单的介绍，供有兴趣音参考。
一般而言，从低音炮的构成来讲，低音也分有源与无源二大类，所谓有源低音炮指包含功率放大器的低音炮，其中电路部分除功率放大外．通常还具有音频频率滤波(滤去低音以上的音频频率成分)，相位调整。
音量调整等单元；而无源低音炮即与一般音箱无二，由单元与无源功率分频器组成，其中分频器是一低通滤波器而已。
使其重放频率范围仅为超重低音音频。
下面就低音炮的-大单元音箱，功率放大分别做以介绍。
一、低音炮箱体设计原理和分类就低音炮设计原理，可大致分三大类，即密闭式音箱、倒相式音箱以及带通滤波式音箱1.密闭式音箱顾名思义，这种音箱箱体是完全封闭的，与一般的所谓闭箱结构上一样，见图1。
密闭式音箱的特点是结构简单，瞬态响应比较好。
即听感深沉、清晰。
不足是，在相同的体积下，与其它类型的音箱相比，其低频下潜截止频率要高于其他音箱，因此，如果要获得更低的低频下潜频率，通常需要较大的箱体容积并选用口径较大的喇叭单元，而且音箱的效率即灵敏度要低于其他类型音箱。
在箱体容积设计方面，有一个工程设计数据供参考．当喇叭单元的谐振频率Fs低于50Hz时，箱体容积最好能够大于1.4立升。
Fs大于50Hz 时，箱体容积最好能够大于2立升。
闭箱在制作、调校时通常还需要在箱体内填充大量吸音棉，材料以玻璃纤维，长纤维羊毛为主，能够改善音箱的柔顺性，也可达到等效增加箱体容积的效果，理论上达40%，实用上可以按等效增加容积15%-24%进行计算，相当于减少箱体的容积。
音箱设计与制作原理
音箱设计与制作原理音箱是我们日常生活中常见的一种声学器件，主要用于放大和增强音乐声音的效果。
音箱的设计和制作经历了多年的发展和改进，现在已经进化成了各种形状和尺寸的产品。
本文将介绍音箱设计和制作的原理和步骤，让大家了解音箱是如何工作的以及如何制作一个高品质的音箱。
一、音箱的基本原理音箱的主要原理是将电能转化为机械能，再通过共振和反射等机理，将机械能转化为声能，发出声音。
一般而言，音箱由振膜、压电陶瓷、磁场、声管、高音头、低音头和箱体等部分组成。
（1）振膜振膜是音箱的核心部件，它是音箱将电能转化为机械能的实现者。
振膜是由薄膜和弹性部件组成的，通常使用的是纸质振膜或者薄膜振膜。
振膜通过磁场和电流的作用，产生机械振动，并将振动的能量传递到空气中，形成声波。
（2）压电陶瓷压电陶瓷是一种能够将电能转化为机械能和声能的材料，它具有良好的振动性能和稳定性。
压电陶瓷一般用于高音部分的振膜上，它的主要优点是声音清晰、音质高。
（3）磁场磁场是音箱振动的推动力，它的大小和方向决定了振膜的振动方式。
磁场和电流的关系可以用安培力和洛伦兹力的公式描述。
（4）声管声管是将声音从振膜传输到耳朵的部分，它通过共振和反射等机理，使得声音能够更好地传播和扩散。
声管的设计和大小对音箱的音质和音量有着至关重要的影响，不同的音箱采用的声管设计也各有不同。
（5）高音头高音头一般由若干块压电陶瓷组成，由于压电陶瓷自身的共振频率比较高，因此高音头的频率响应范围比较窄，一般只用于高频。
低音头一般采用的是橡胶膜振膜，振膜的大面积和弹性结构使得低音头的声音输出量比较大，并且能够保持一定的低音效果。
（7）箱体箱体是音箱的主体部分，它主要通过反射和共振等方式使声音输出更加清晰和饱满。
箱体的设计和制作对于音箱声音的品质等方面都具有重要的影响。
二、音箱的制作步骤（1）设计音箱的参数音箱的参数非常重要，包括声音的频率响应范围、音量大小、箱体尺寸和形状、振膜类型等。
低音炮音箱设计
低音炮音箱设计Along with the society progress, our life is improving gradually, people more and more learned to enjoy the life.The computer was popularizing, in a short time, it already entered our life, the school, the family, the workplace, everywhere we may see.The multimedia computer technology progresses by leaps and bounds, changing people＇s work, life, study and communication method, its application has brought the huge progress to the society, and is widely applied to profession and so on production, manufacture, management, service. Along with the computer popularization, computer no longer was only the limited work use, its collection leisure entertainment work to a body, has met the people’s needs. In the recent years, the entertainment already became the personal computing to expend the biggest application, It mainly distributes in the music, multimedia, the movie and the game.All these cannot separate with the seeing and hearing and It has already become a tendency that composes the family theater with the computer.Many people revealed that the sound box so long as can makes sound the line,In fact ,people generally may match a sound box when purchase a family theater or personal computer, If lacks the sound box, multimedia will not exists. In present sound box market,there are many kinds of sound boxproducts,people’s pursue to high quality sound box including modelling, function, structure, sound quality and so on.To the ned of market,many new products appeared, this has caused the competition between the new an old brand. Each Manufacturer competes to promote new products, thus indirectly has caused new concept proposing, including the modelling, the intention, the use, the design and so on, new element bursting out brought for the market huge change. The technology unceasingly is progressing and people set a higher request to the real return to original state sound field and sound quality,Hi-Fi sound obtained more people＇s acceptance, low frequency must be able to replay the inferior bass in ought to make person＇s body and mind feel shocks; High frequency need broader replay frequency for removes the higher mode resonant in ought to make the sound purer; The sound field also needs expand to display the great war scene, thus the multi- sound tracks sound box appeared. 2.0 sound box promoted to the present 2.1、4.1、5.1、7.1system.Then sound box production appeared high-techtendency,mainly in Solve bass artillery background noise、distortion and so on problems. Unceasingly enhanced the new production difficulty of technology and the development cost , opened the sound box pursue to be upscale, the high price path. But in real life, the majority people have no much time and enough money to spend to buy the upscale product to pursue enjoy.also, the present market situation is such, center the low-grade product is the main product,2.1 sound box occupied 50.9% market shares, therefore aims at this part of consumers＇design have large practical significance. Key words：Multimedia Hi-Fi Bass artillery Multi- sound tracks 目录1接受项目，制定计划…………………………………………………4 2市场调研寻找问题……………………………………………………4 2.1.低音炮音箱的分类…………………………………………………4 2.2.低音炮音箱板材……………………………………………………5 2.3.低音炮音箱扬声器………………………………………………………6 2.4.低音炮的结构和放置………………………………………………6 2.5.低音炮音箱电路…………………………………………………………7 2.5.1．电源电路…………………………………………………………9 2.5.2．放大电路…………………………………………………………9 2.5.3．功放电路…………………………………………………………9 2.5.4．分频电路…………………………………………………………9 2.6.低音炮音箱的性能指标………………………………………………9 2.6.1.频率响应…………………………………………………………9 2.6.2.额定阻抗…………………………………………………………9 2.6.3.功率………………………………………………………………9 2.6.4.灵敏度……………………………………………………………9 2.6.5.指向性…………………………………………………………10 2.6.6.失真……………………………………………………………10 2.7最受用户关注的前十大品牌分析…………………………………10 2.8市场现有产品分析…………………………………………………13 3分析问题提出概念…………………………………………………15 3.1 趋势分析…………………………………………………………15 3.2 人群定位…………………………………………………………16 3.3价格定位……………………………………………………………17 3.4 概念设计及草图……………………………………………………17 4设计展开优化深入……………………………………………………27 4.1技术方面………………………………………………………………27 4.2材料方面………………………………………………………………27 4.3结构方面………………………………………………………………27 5效果图制作……………………………………………………………30 6展示评价………………………………………………………………35 1接受项目，制定计划目前，个人电脑消费中，娱乐的应用像娱乐节目和设备（包括电影、电视等器材）、宽带育乐设备、操作平台及原附件、多媒体娱乐技术及设备等等相关产品已经成为目前最大的应用，在去年的中国国际数码互动娱乐产品及技术应用展览会上，娱乐和育乐软件、数码视觉效果软件及设备、无线移动通信软件、PDA/MP3应用软件及相关技术、计算机和游戏机附件、影视数码互品生产及包装和服务、数码类硬件产品等大类持续升温，需求爆增，在设计业兴起的近几年，数字娱乐产品以及硬件设施将会逐渐成为娱乐消费的主流，人们的生活在逐渐改善，享受生活渐渐走入了寻常百姓家，不管是高档还是低档产品，最起码的视听享受总不会少，像一般的VCD DVD 家庭影院等等。
低音炮的制作方法
低音炮的制作方法
低音炮是一种音箱，用于增强音频系统的低频响应。
以下是一些制作步骤:
1. 准备材料：低音炮音箱、低音箱、低音扬声器、变压器、电线、开关、电源适配器等。
2. 测量音箱的尺寸和形状，并根据需要进行裁剪和拼接。
通常，低音炮音箱是由多个音箱组成的，以便增强低频响应。
3. 安装低音箱：将低音箱安装在低音炮音箱内部，并确保它们牢固地固定在音箱上。
4. 安装低音扬声器：将低音扬声器安装在低音箱上，并确保它们牢固地固定在音箱上。
5. 连接变压器和电线：将变压器连接到低音炮音箱上，并将电线连接到电源适配器上。
6. 开通电源：将电源适配器连接到电源上，并将开关设置为接通状态。
7. 测试低音炮：启动音乐或视频，测试低音炮的性能和音量。
请注意，低音炮的制作方法因类型和尺寸而异。
通常情况下，制作低音炮需要一些专业技能和经验。
如果您没有相关经验，最好请专业人士协助制作。

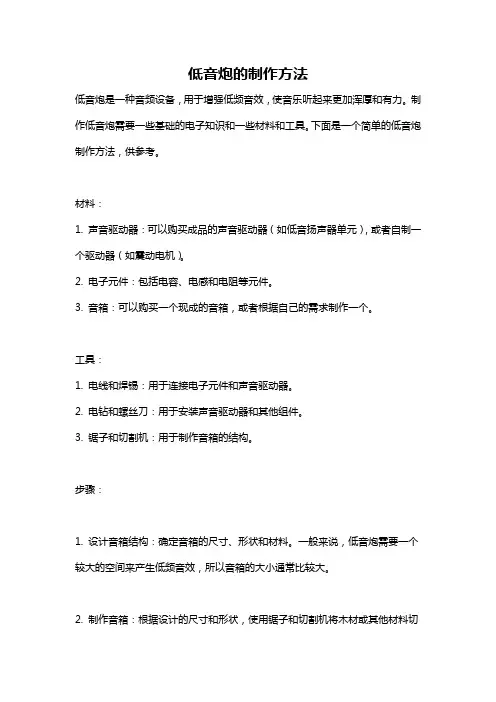

低音炮的制作方法
低音炮的制作方法低音炮是一种音频设备，用于增强低频音效，使音乐听起来更加浑厚和有力。
制作低音炮需要一些基础的电子知识和一些材料和工具。
下面是一个简单的低音炮制作方法，供参考。
材料：1. 声音驱动器：可以购买成品的声音驱动器（如低音扬声器单元），或者自制一个驱动器（如震动电机）。
2. 电子元件：包括电容、电感和电阻等元件。
3. 音箱：可以购买一个现成的音箱，或者根据自己的需求制作一个。
工具：1. 电线和焊锡：用于连接电子元件和声音驱动器。
2. 电钻和螺丝刀：用于安装声音驱动器和其他组件。
3. 锯子和切割机：用于制作音箱的结构。
步骤：1. 设计音箱结构：确定音箱的尺寸、形状和材料。
一般来说，低音炮需要一个较大的空间来产生低频音效，所以音箱的大小通常比较大。
2. 制作音箱：根据设计的尺寸和形状，使用锯子和切割机将木材或其他材料切割成所需的形状。
然后使用螺丝刀和螺丝将板材组装成音箱的结构。
3. 安装声音驱动器：选择一个合适的位置，在音箱的一个侧面上切割一个圆形孔，然后使用螺丝将声音驱动器安装在孔上。
4. 连接电子元件：根据声音驱动器的规格和设计要求，选择合适的电容、电感和电阻等元件，然后使用电线和焊锡将它们连接到一起。
这些电子元件可用于调整低音炮的频率响应和音质。
5. 连接电子电路：使用电线将声音驱动器和电子元件连接到一块电路板上。
如果你不熟悉电路设计和焊接，可以在网上搜索一些低音炮的电路图和教程，进行参考。
6. 调整音质：将低音炮连接到音频源（如音响、电脑或手机），打开音频源并播放一些低频音乐，通过调整控制电子元件的值和位置来调整低音炮的音质。
需要注意的是，制作低音炮需要一定的电子知识和技巧，如果你不熟悉电子学和音频设备，请找一位专业人士提供指导或帮助。
此外，制作低音炮需要注意安全，如在操作电钻和焊接时要佩戴护目镜和手套。
在使用低音炮时，也要注意音量的控制，以免对听力造成危害。
超重低音音箱制作
自已制作超低音音箱此文向大家详细介绍了自己制作超低音音箱的方法，超低音音箱又叫做辅助低音喇叭，是一种专门用于重放低音效果的音箱。
主要分以下内部逐步介绍.箱体的结构草图和思路十分简单的制作过程成形后的样子，还满专业哦在本文的开头我要郑重的提醒大家，虽然我们尽可能的把自己动手制作音箱的方法介绍的更加简单，但是亲手设计和制作一部超低音音箱（又叫做辅助低音喇叭）绝对不会如同从商场里买回一个低音喇叭然后塞到木头箱子里那么简单。
当然，因为只需精心的制作和调试一只扬声器，而不需要为不同音域发音设备的配合而手忙脚乱，所以制作一个超低音音箱又要比制作一个全音域的音箱要容易的多。
同时，由于超低音音箱的放音频率范围处在人耳可辨声频谱的低频区，人耳对于这个频率范围内声音的敏感程度要大大低于中频和高频区，所以自己制作出一部能让自己有点成就感的音箱还是有可能性的。
实质上超低音音箱的工作原理有点类似于汽车引擎里边的活塞，活塞在自己有限的行程内往复运动，而超低音音箱则在有限的频率范围内工作。
显然，超低音音箱工作的目的是将你音响系统的低音范围下潜的更低，这样一来你的家庭影院系统将带给你更加震撼的效果。
一般说来，超低音音箱放音的频率范围在20Hz至100Hz之间，因而要制作一个超低音音箱首先必不可少的就是一个个头足够大的低音喇叭。
需要注意的是，现在市场上出售的一些所谓超低音音箱和发烧友们眼中真正的超低音音箱是有所区别的。
你从那些市售的音箱中所听到的音效其实是依靠其频响范围内的波峰推动的，但是这种工作方式对于音频采样的还原效果却毫无正向的推动作用。
而商家则利用普通消费者对技术不甚了解的空子，将这个问题隐瞒过去，或者绕过这个问题，而诱导消费者把超低音和低音效果混为一谈，并且极力向消费者展示其产品的低音效果，由此误导消费者。
而当采用适当的技术手段测试这些音箱时，你会发现，在超低音的频率范围内，这些所谓的超重低音音箱根本无法完成一架真正的超低音音箱所能完成的任务。
低音炮
对于不同音乐的爱好者来讲，这也是在选购以前应该了解的重要内容。由于PC用家很少有具备放置大型落地 箱的条件，所以较小的桌面书架式音箱应该是多媒体有源音箱的首选。总的来说：只要功放模块设计合理，箱体 越大，喇叭越大，声音越中听。
电路构成
就低音炮电路构成来分析，一般由前级放大、长通滤波、相位调整、功率放大、保护以及电源等部分组成， 就其作用来说，前级放大就是将AV功放输出的重低音信号进一步放大到足以驱动功率放大部分满功率输出的幅度， 因为各个牌号的AV功放提供的重低音信号电压不一样，一般从0.3-1伏不等，所以前级放大还是必要的，前级电 路还有一个重要的作用就是起隔离缓冲的意义，因为各个牌号的功放输出的重低音信号存在差异，有的厂家在设 计上偷料，致使其输出内阻很高，如果直接驱动低音炮的功率放大单元，有可能效果非常不好；长通滤波是低音 炮内电路部分一个比较重要的单元，它的作用就是将混杂在功放输出的长波信号中的长波以下的信号进一步滤除， 一般设计将80-180Hz(很多高档产品将滤波器长端截止波长设计成连续可调的)，如果属于固定波长的滤波器，一 般取值大约在110-150Hz左右;用于各个牌号的AV功放输出的重低音信号是反相还是正相没有统一规定，因而，相 位调整就是在低音炮摆放时根据系统连接的需要将低音炮正相或反相使用，视效果而定，一般也必不可少；功率 放大单元就不用啰嗦了，是有源低音炮的核心所在了，同样，为保护低音炮安全工作并在异常时保护器材不被损 坏贵重部件或将故障扩大化，保护电路一般也是必要的；电源是各个电路单元工作的动力，是基本组成部分。需 要补充的是，一些低音炮还设计了电源自动控制功能，使低音炮在无信号时自动关闭低音炮的主电源。
教你制作低音炮（图）
教你制作低音炮（图）多媒体低音炮以后我试过两种方法：1. 在普通的家庭音响上加滤波电路，然后用大音箱回放重低音。
其优点是效果好缺点是大音箱使用不方便。
2. 自制功放、音箱的优点是使用灵活方便，音质好。
缺点是制作的难度大。
对比以上两种方法各自的优缺点，和我制作过程中的经验做了以下的改动。
原设计中自制的功放很复杂，特别是其中用到了n级的电容。
制作时稍有不慎便有“画虎不成反类犬”的效果。
所以功放部分还是采用一般功放加滤波电容的做法。
功放可以在旧货市场上买到，40W足够。
价格比自己做的还便宜。
其具体办法是在声卡接功放之间加一个简单的电路，如下图如果觉得低音不足，还有部分高音混入。
这时可适当换稍小的电容就可解决。
最好是买一个一转二的立体声的插头，一个孔接原音箱，另一个接低音炮。
电路可以直接焊在旧功放的输入接口上，元件有1/8W 22K电阻4只，68n（0.068uF）电容4只，一根声卡接功放线。
这样就能回放100Hz以下的低音了。
既然是低音炮，那么就要遵循低音回放的原理。
不过最好不要用现成的箱体做。
因为现在很多的箱体质量不是很好，而且其尺寸比例和设计比较差。
最主要的是要封好原有的喇叭孔也很不容易。
其具体的做法如下图，值得注意的是音盆安装时最好靠后，否则会妨碍装导音孔。
音盆用6.5英寸的低音喇叭，值得注意的是两个音盆的极性要反接。
也就是其中一个的正极接另一个的负极，另外一个极性也如法炮制。
然后从一个音盆上接线到接线盒上。
我个人经验最好在接线盒和音盆之间在加一个分频器。
一般的电子市场上都有卖的，20元以下，有线圈和电容的那一种。
只用低音的部分，高音的部分闲置不用。
这样就可以进一步地将未滤掉的中音滤掉。
关于箱体的制作，我采用的是旧电脑桌的合成板（呵呵，奢侈吧）。
如果你正打算换电脑桌，那就恭喜你了。
原因很简单，它质密而且容易加工。
音箱内一定要加吸音棉，而且每一面都要。
音箱成型时最后上前面板，一定要用沥青将所有的接缝都密封起来。
ASW低音炮设计制作
ASW低音炮设计制作本放大器是为笔者的ASW低音炮度身定制的，具有简单可靠、性能优良、使用灵活等特点。
若将其均衡电路参数稍作修改，也适用于其他类型的超低频音箱。
现将其电路原理、制作及安装方法等介绍如下。
一、电路工作原理本放大器包括频率均衡、功率放大、电源等几个部分。
1、频率均衡电路10英寸单元ASW低音炮的低频下限选36Hz，这一指标已很不错，但重放36Hz以下的超低频时份量仍感不足，若使用的是8英寸或6.5英寸单元制作的超低频音箱，低频下限一般只能达到42Hz以上，重放超低频时更是捉襟见肘，力不从心。
这时听到的多半只是超低频的谐音。
故均有必要通过均衡电路预先对40Hz以下的超低频份量予以适当提升，以充分发挥音箱的潜能，改善重放效果。
此外，不同类型超低频音箱的低频上限也各不相同，与主音箱低频下限的配合也就不一定适当，可能造成系统中低频段的响应失真。
故也有必要通过均衡电路对超低频音箱的频率上限进行调整，使之能与主音箱的低频下限完美配合。
而20Hz 以下的次低频人耳虽不可闻，但音乐信号中则可能存在(包括噪音)，一旦进入音箱，单元锥盆的振幅极大，会产生大量可闻的失真信号(如调制失真、二次、三次谐波失真等)，故也需要通过均衡电路予以衰减。
具有上述多种功能的均衡电路通常比较复杂。
为简化起见，本均衡电路选用了最为简单有效的高Q值高通有源滤波器加可调式无源低通滤波器的电路形式(见图1)。
图中，L、R声道信号经R1、R2相加(接解码器超低音输出端子时只需从一个输入端接入)，再经音量电位器VR1调节后，送往IC1a与外围阻容元件组成的高Q值高通滤波器。
该滤波器在不同Q 值时具有如图2所示的通带特性。
当Q>0.7时，其转折频率fp处会形成一个峰，Q越大，峰越高(提升量越大)。
利用这一特性，且Q值取得适当，便可按要求在提升超低频的同时衰减次低频，且电路十分简单，该滤波器的电路特点是具有等值的滤波元件C、R和一定的增益，且Q值通过电路增益A 来控制，其中A=1+R4/R3Q=1/(3-A)Q值决定后，fp处的提升量也就决定了。
「技术」建议收藏！一文读懂低音炮的常见设计
「技术」建议收藏！一文读懂低音炮的常见设计说到低音炮，大家对它的普遍印象就是“越大越好”。
低音单元要口径大，功率大，箱体要容积大，这样才能输出能量足够大的，且频率足够低的低音。
所以当年日本的Diatone才会疯狂到做出1600mm口径的低音单元，然后用这个单元做出D-160这款巨型的超低音音箱，它非常重，又非常大，所以最终的下场只能作为研究用途。
JBL 2269H 18英寸超低音单元的阻抗曲线尖峰位置落在30Hz，因此30Hz就是这低音喇叭的共振频率（f0）目前，低音炮里面使用的大口径低音单元最常用规格的是15英寸和18英寸两种，再大的还有21英寸，或24英寸，对于那些追求极致的发烧友来说，自然是越大越好！但这些低音音箱在家庭环境里依旧是个庞然大物，除非你有足够的空间摆放。
但到了实际应用层面就复杂得多，例如，要针对不同定位，不同安装需要等多方面进行考虑而使用不同的设计，这次内容就是给大家介绍几种家庭影院超低音音箱的设计。
有源伺服技术我记得80年代的时候，YAMAHA有一款ATS-S1的小型书架音箱，2路2分频低音反射式设计，低音喇叭的口径才160mm，箱体容积也不大，但低频延伸标称达到28Hz！这岂不是逆天了吗？到底有这可能性吗？答案是可以的！因为ATS-S1使用的就是有源伺服技术（Active Servo Technology），需要配上原厂的AST-A10功放使用，这种技术并不是什么新技术，现在被广泛地应用在有源低音音箱里面。
YAMAHA在1988年推出的ATS-S1音箱，通过有源伺服技术，让低频下限扩展到28Hz有源伺服技术主要采用负阻驱动。
负阻驱动源于Philips公司在1970年代开发的Motion FeedBack，简称“MFB”，负阻驱动就是利用输出阻抗与喇叭音圈阻抗相等，但为负值的放大器来驱动喇叭，从而抵消音圈阻抗，使得总阻抗趋向于零，使得功放驱动力趋向无穷大，而最最最关键的是削平低音喇叭的谐振峰，这时候音盆在所有频率下均以等速振动，从而扩展低频的重播下限。
低音炮音箱的设计原理与制作(精)
超重低音音箱，俗称低音炮，对营造震撼的气势效果具有非常重要的作用．大多数牌号以AV功放加五只音箱与低音炮组成套餐形式推销家庭影院产品中，低音炮已经是必不可少的配置了，实际上，设计规范、制作精湛、效果出色的低音炮．其在家庭影院系统音频重放中的效果相当迷人．只可惜市场上的低音炮效果出众者价位令一般人难以接受．价位实惠者效果却难以令人接受，世间的事往往就是不能令人如意．不过，善于动手的影音爱好者却“自已动手，丰衣足食”，基于此，本文拟就低音炮的设计原理做简单的介绍，供有兴趣音参考。
一般而言，从低音炮的构成来讲，低音也分有源与无源二大类，所谓有源低音炮指包含功率放大器的低音炮，其中电路部分除功率放大外．通常还具有音频频率滤波(滤去低音以上的音频频率成分)，相位调整。
音量调整等单元；而无源低音炮即与一般音箱无二，由单元与无源功率分频器组成，其中分频器是一低通滤波器而已。
使其重放频率范围仅为超重低音音频。
下面就低音炮的-大单元音箱，功率放大分别做以介绍。
一、低音炮箱体设计原理和分类就低音炮设计原理，可大致分三大类，即密闭式音箱、倒相式音箱以及带通滤波式音箱。
1.密闭式音箱顾名思义，这种音箱箱体是完全封闭的，与一般的所谓闭箱结构上一样，见图1。
密闭式音箱的特点是结构简单，瞬态响应比较好．即听感深沉、清晰。
不足是，在相同的体积下，与其它类型的音箱相比，其低频下潜截止频率要高于其他音箱，因此，如果要获得更低的低频下潜频率，通常需要较大的箱体容积并选用口径较大的喇叭单元，而且音箱的效率即灵敏度要低于其他类型音箱。
在箱体容积设计方面，有一个工程设计数据供参考．当喇叭单元的谐振频率Fs低于50Hz时，箱体容积最好能够大于1.4立升。
Fs大于50Hz 时，箱体容积最好能够大于2立升。
闭箱在制作、调校时通常还需要在箱体内填充大量吸音棉，材料以玻璃纤维，长纤维羊毛为主，能够改善音箱的柔顺性，也可达到等效增加箱体容积的效果，理论上达40%，实用上可以按等效增加容积15%-24%进行计算，相当于减少箱体的容积。
低音炮的制作的方法
低音炮的制作的方法
制作低音炮主要包括以下几个步骤：
1.选择合适的驱动单元：低音炮一般使用大口径的低音喇叭单元，可以选择专业音箱的低音单元或者汽车音响中的低音喇叭。
2.设计合适的箱体：设计一个合适的箱体可以提高低音效果。
常用的低音炮箱体设计包括封闭箱、通气箱和谐振箱等。
可以借助箱体设计软件进行箱体设计和模拟。
3.制作箱体：根据设计图纸，选择合适的材料，如密度板、刨花板等，制作低音炮的箱体。
根据箱体设计要求，精确剪切、拼装，确保箱体结构牢固。
4.安装驱动单元：根据驱动单元的尺寸和安装要求，在箱体上开相应的孔洞，将低音喇叭单元安装到箱体内部。
确保安装平稳、紧固。
5.连接线路：连接单元和音频功放的线路，可以使用合适的音频连接线进行连接。
6.调试和测试：连接好线路后，通过音频功放播放低音频段的音乐或测试信号，调试音量、频率等参数，确保低音炮正常工作。
需要注意的是，制作低音炮需要有一定的音频知识和电路知识，并且需要注意电
路安全和音量控制，以免对音响设备或人体造成损坏。
建议寻求专业人士的指导和帮助，遵循相关安全规范。
低音炮音响方案PPT课件
目录
➢1、产品背景 ➢2、发展前景 ➢3、工作原理 ➢4、核心部件 ➢5、组成结构 ➢6、基本功能 ➢7、主要问题 ➢8、选择原则
赛亿方案集团
低音炮音响发展前景
➢ 现代人们越来越喜欢娱乐，低音炮音响越来越受到广大消费者的喜欢。未来全世界
的低音炮音响将有巨大的市场前景。
赛亿方案集团
低音炮音响核心部件
Learning Is To Achieve A Certain Goal And Work Hard, Is A Process To Overcome Various Difficulties For A Goal
➢ 低音炮音响的核心部 件是音源扬声器。
赛亿方案集团低音炮音响基来自功能➢ 听广播电台 ➢ 放音乐 ➢ 看电视 ➢ DVD
赛亿方案集团
➢ 密闭式音箱 ➢ 倒相式音箱 ➢ 空纸盆音箱 ➢ 对称式音箱 ➢ 迷宫式音箱
低音炮音响种类
低音炮音响产品背景
➢ 现在人们越来越喜欢娱乐。娱乐运动离不开音乐，音乐离不开音响。于是人们发明 了各种各样的低音炮音响。
赛亿方案集团
低音炮音响组成结构
➢ 软件与媒体 ➢ 音源 ➢ 前级讯号控制 ➢ 功率放大机构 ➢ 扬声器 ➢ 传输机构
赛亿方案集团
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
谢谢聆听
·学习就是为了达到一定目的而努力去干, 是为一个目标去 战胜各种困难的过程,这个过程会充满压力、痛苦和挫折
超重低音音箱制作(精)
超重低音有源音箱门宏为提高现有音响设备的听音效果,增加一只超重低音有源音箱,组成3D放音系统,往往可以取得事半功倍的效果。
由于150Hz以下的低音波长很长,不具有明显的方向性,因此,用一只超重低音音箱与原有立体声音响设备相配合,即可欣赏到具有超重低音震撼力的影音节目。
本文介绍一款结构简单、制作容易、工作稳定、效果良好的超重低音有源音箱,供爱好者自制。
一、电路简要工作原理超重低音有源音箱电路见图1,它包括低通滤波器、缓冲放大器和功率放大器三大部分。
取自原音响系统左、右音箱的L、R声道音频信号,经R1、R2混合后进入低通滤波器。
由于R1、R2阻值很大,又是从扬声器端接取信号,所以不会对左、右声道的立体声分离度产生不良影响。
电阻R3~R5、电容C1 ~C3、集成运放IC1-1等构成三阶巴特沃兹有源低通滤波器,具有每倍频程18dB的阻带衰减特性,转折频率为120Hz,将音频信号中的中高频成分滤除,只允许120Hz以下的低音信号通过。
集成运放IC1-2构成放大倍数为10倍的缓冲放大器,既隔离了功放电路对有源滤波器的影响,又提高了驱动电压。
IC2为功放集成电路,输出功率100W,完全能够满足家庭听音条件下对超重低音效果的要求。
电位器RP用于控制超重低音音量的大小。
以上电路采用±15V和±38V电源电压。
电源电路见图2,这是一个典型的整流滤波电源,其中,±15V电压是分别从±38V电压经简单稳压后获得的。
二、元器件选择有源低通滤波器IC1-1和缓冲放大器IC1-2,采用双运放集成电路TL082或LF353,该集成电路内含两个完全一样的运算放大器(图3,其输入级采用结型场效应管,具有很高的输入阻抗和较低的噪声系数。
功率放大器IC2采用傻瓜型功放集成模块“皇后”AMP1200,额定输出功率为100W,仅有输入、输出、正电源、负电源和地5个引脚(图4,使用极为方便。
如不需要如此大的输出功率,也可采用“傻瓜”175(输出功率75W或150(输出功率50W集成功放模块。
低音炮音箱的制作与原理
低音炮音箱的制作与原理超重低音音箱，俗称低音炮，大多数牌号以AV功放加五只音箱与低音炮组成套餐形式推销家庭影院产品中，低音炮已经是必不可少的配置了，实际上，设计规范、制作精湛、效果出色的低音炮．其在家庭影院系统音频重放中的效果相当迷人．本文拟就低音炮的设计原理做简单的介绍，供有兴趣音参考。
一般而言，从低音炮的构成来讲，低音也分有源与无源二大类，所谓有源低音炮指包含功率放大器的低音炮，其中电路部分除功率放大外．通常还具有音频频率滤波(滤去低音以上的音频频率成分)，相位调整。
音量调整等单元；而无源低音炮即与一般音箱无二，由单元与无源功率分频器组成，其中分频器是一低通滤波器而已。
使其重放频率范围仅为超重低音音频。
下面就低音炮的-大单元音箱，功率放大分别做以介绍。
一、低音炮箱体设计原理和分类就低音炮设计原理，可大致分三大类，即密闭式音箱、倒相式音箱以及带通滤波式音箱1、密闭式音箱顾名思义，这种音箱箱体是完全封闭的，与一般的所谓闭箱结构上一样，见图1密闭式音箱的特点是结构简单，瞬态响应比较好．即听感深沉、清晰。
不足是，在相同的体积下，与其它类型的音箱相比，其低频下潜截止频率要高于其他音箱，因此，如果要获得更低的低频下潜频率，通常需要较大的箱体容积并选用口径较大的喇叭单元，而且音箱的效率即灵敏度要低于其他类型音箱。
在箱体容积设计方面，有一个工程设计数据供参考．当喇叭单元的谐振频率Fs低于50Hz时，箱体容积最好能够大于1.4立升。
Fs大于50Hz时，箱体容积最好能够大于2立升。
闭箱在制作、调校时通常还需要在箱体内填充大量吸音棉，材料以玻璃纤维，长纤维羊毛为主，能够改善音箱的柔顺性，也可达到等效增加箱体容积的效果，理论上达40%，实用上可以按等效增加容积15%-24%进行计算，相当于减少箱体的容积。
另外，填充吸音棉，也可提高音箱的效率，正确的填充量，最大可提高音箱效率达15%，吸音棉的多少通常需要通过反复试听来决定填充量的多少，以声音不浑浊(量偏少)，沉闷(量过多)为原则，其它类型音箱也是如此。
低音炮
低音炮功率放大器设计与制作教案一、实验目的学习元件的选择及用万用表检测电子器件。
了解音频控制及功率放大器的基本原理与方法。
学会电路调试技术。
二、实验原理超重低音音箱，俗称低音炮，大多数牌号以AV功放加五只音箱与低音炮组成套餐形式推销家庭影院产品中，低音炮已经是必不可少的配置了，实际上，设计规范、制作精湛、效果出色的低音炮．其在家庭影院系统音频重放中的效果相当迷人．一般而言，从低音炮的构成来讲，低音也分有源与无源二大类，所谓有源低音炮指包含功率放大器的低音炮，其中电路部分除功率放大外．通常还具有音频频率滤波 (滤去低音以上的音频频率成分)，相位调整。
音量调整等单元；而无源低音炮即与一般音箱无二，由单元与无源功率分频器组成，其中分频器是一低通滤波器而已。
使其重放频率范围仅为超重低音音频。
三、电路构成就低音炮电路构成来分析，一般由前级放大、低通滤波、相位调整、功率放大、保护以及电源等部分组成，就其作用来说，前级放大就是将AV功放输出的超重低音信号进一步放大到足以驱动功率放大部分满功率输出的幅度，因为各个牌号的AV功放提供的超重低音信号电压不一样，一般从0.3-1伏不等，所以前级放大还是必要的，前级电路还有一个重要的作用就是起隔离缓冲的意义，因为各个牌号的功放输出的超重低音信号存在差异，有的厂家在设计上偷料，致使其输出内阻很高，如果直接驱动低音炮的功率放大单元，有可能效果非常不好；低通滤波是低音炮内电路部分一个比较重要的单元，它的作用就是将混杂在功放输出的超重低音信号中的低频以上的信号进一步滤除，一般设计将80-180Hz(很多高档产品将滤波器低端截止频率设计成连续可调的)，如果属于固定频率的滤波器，一般取值大约在110-150Hz左右，过低音箱容易产生混降声，过高，容易混入人耳可辨的音乐信号;用于各个牌号的AV功放输出的超重低音信号是反相还是正相没有统一规定，因而，相位调整就是在低音炮摆放时根据系统连接的需要将低音炮正相或反相使用，视效果而定，一般也必不可少；功率放大单元就不用罗嗦了，是有源低音炮的核心所在了，同样，为保护低音炮安全工作并在异常时保护器材不被损坏贵重部件或将故障扩大化，保护电路一般也是必要的；电源是各个电路单元工作的动力，是基本组成部分。
低音炮原理及原理图
电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双18V交流，双18V送入由VD1组成的桥式整流电路电路，经过桥式整流和C1，C2（6800UF/35V）的滤波后，输出的空载电压约为正负25V左右（U=1.414*18V），正负25V为两块功放芯片LM1875T供电。
当C1或者C2滤波电容失效的时候，会引起嗡嗡的噪音，严重影响听音效果。
另一种情况，而当桥式整流电路中某一臂（说浅显些就是某个整流管），开路（或损坏）时，输出电压会明显降低（降到一半左右），此时，喇叭单元发出嗡声或者啸叫声，无法正常使用。
这两种情况比较容易检修，怎样判断滤波电容是否失效呢？？？？我们可以检测A+，A-电压。
正常电压应该是25V左右。
当检测到某一组电压只有16V左右时(小于输入18V交流电压),估计相应的滤波电容已经失效。
比如说A+只有16V，那么C1已经失效，失去滤波作用，用同规格电容代换即可。
整流管的判断方法也比较简单，用万能表的欧姆，测量二极管的正反向电阻，便可以迅速判断二极管的好坏。
具体方法由于篇幅关系这里不再详述。
三。
功放芯片损坏导致的嗡嗡声。
如：轻骑兵V23SE，在不播放音乐的时候有很大的“嗡嗡”声。
即使拔掉输入信号线，将音量关死，嗡嗡依然很大，始终无法消除。
最有可能的故障部位就是LM1875T芯片本身损坏,造成4脚输出直流电压，使喇叭发出沉闷的“嗡”声，只需更换功放芯片就可以解决问题。
LM1875T是比较容易损坏的器件，除了信号注入法。
我们还可以用以下方法快速判断1875的好坏-----我们先检测芯片的供电是否正常，即5脚为正25V，3脚为负25V。
在没有信号输入的情况下，另外三脚应该是零电压的。
如果测得第4脚（功放输出）有直流电压输出，（甚至达到25V左右），确定芯片已经损坏。
特别需要留意的一点：TDA2030A(LM1875)的引脚3与散热接触面是连通的,如果散热面与散热板之间没有垫绝缘片,维修时要切记：散热板不要碰到地线或者电源线,否则有可能导致芯片损坏.四、(卫星箱播放音乐正常),而低音炮在不播放音乐的时候有很大的“翁翁”声。
低音炮制作方法
低音炮制作方法导言低音炮（subwoofer），又被称为超低音扩音器，是声学音箱系统的一种重要组成部分。
它主要负责播放低频声音，为音乐、电影等音频提供更加沉稳和强大的低音效果。
本文将介绍制作低音炮的方法，以帮助音频爱好者制作自己的个人低音炮设备。
准备材料制作低音炮所需材料如下： 1. 箱体：箱体是低音炮的外壳，它可以采用实木或中密度纤维板（MDF）。
箱体的厚度决定了低音炮的音质效果，一般建议选择至少15mm厚度的材料。
2. 音频单元：音频单元是低音炮的核心组件，可以选择已有的低音炮音箱单元，或者自行选购低音炮音箱单元。
3. 混音器：混音器用于控制低音炮的音频输入和输出，它可以根据个人需求选择合适的型号。
4. 音频线：音频线用于连接混音器和低音炮音箱单元，建议选购质量较好的音频线，以保证音质效果。
制作步骤下面是制作低音炮的具体步骤：步骤一：确定箱体尺寸和设计1.根据个人喜好和需求，确定低音炮的箱体尺寸。
一般而言，较大的箱体可以提供更低的频响效果，同时也需要更多的空间。
2.使用相应的软件或工具，设计并绘制出低音炮的箱体图纸。
步骤二：制作箱体1.使用预先准备好的实木或MDF板材，根据设计图纸将板材切割成合适的尺寸，包括前后面板、侧面板和底板。
2.使用胶水和螺钉将切割好的板材进行拼接，组合成低音炮的箱体结构。
3.确保箱体的结构坚固牢靠，不易变形。
步骤三：安装音频单元1.根据箱体尺寸，确定要安装的音频单元的尺寸和位置。
2.使用相应的工具和固定件，将音频单元安装在箱体的前面板上。
3.确保音频单元与箱体之间的密封性，以避免漏音。
步骤四：连接混音器和音频单元1.将混音器与音频单元连接起来，使用质量较好的音频线，保证音频信号传输的稳定和清晰。
2.确保连接线路的安全可靠，避免出现松动或接触不良的情况。
步骤五：调试和测试1.将低音炮连接到音频设备，如音响、电视或电脑等。
2.进行音频测试和调试，根据个人喜好和需要，调整混音器的音量、频率等参数，以达到最佳的音质效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精心整理超重低音音箱，俗称低音炮，对营造震撼的气势效果具有非常重要的作用．大多数牌号以AV功放加五只音箱与低音炮组成套餐形式推销家庭影院产品中，低音炮已经是必不可少的配置了，实际上，设计规范、制作精湛、效果出色的低音炮．其在家庭影院系统音频重放中的效果相当迷人．只可惜市场上的低音炮效果出众者价位令一般人难以接受．价位实惠者效果却难以令人接受，世间的事往往就是不能令人如意．不过，善于动
1.密闭式音箱
顾名思义，这种音箱箱体是完全封闭的，与一般的所谓闭箱结构上一样，见图1。
密闭式音箱的特点是结构简单，瞬态响应比较好．即听感深沉、清晰。
不足是，在相同的体积下，与其它类型的音箱相比，其低频下潜截止频率要高于其他音箱，因此，如
果要获得更低的低频下潜频率，通常需要较大的箱体容积并选用口径较大的喇叭单元，而且音箱的效率即灵敏度要低于其他类型音箱。
在箱体容积设计方面，有一个工程设计数据供参考．当喇叭单元的谐振频率Fs低于50Hz时，箱体容积最好能够大于1.4立升。
Fs大于50Hz时，箱体容积最好能够大于2立升。
40%，
) 40Hz
2.
是市场上最多的一类音箱，音箱上设计有倒相管，即所谓的低音反射式设计，见图2。
倒相式音箱，在单元工作于谐振频率Fs以上锥盆位移相对较小，因而功率承受能力较高，谐振失真较小，但在谐振频率以下，锥盆位移量大幅度增加，谐振失真增加，在相同容积与单元条件下，倒相式音箱可以获得较闭箱更低的低频下潜截止频率。
另外，理论上倒相式音箱的效率可以做到大于闭箱约3dB。
当然，倒相式音箱包括倒相管的设计、制作、调校难度要大于闭箱。
倒相式音箱内部也需要填充适量的吸音棉，通常比闭箱少一些。
在单元选取上，Fs以低干45Hz为好，Qts应该小于0.5，而Fs/Qts取值应该在100左右为好，单元口径应该大于17cm，为获得较大的声压功率，与闭箱一样，宜选用长冲
3.
A.
在单元选取上，原则上与闭箱相似，但由于效率略高于闭箱，而且锥盆位移量比较小，可以使用较小口径、短冲程的单元。
B.六阶带通式音箱
在四阶带通式音箱的闭箱部分腔内又增加了一个开口腔，即有二个开口腔，其中一个
开口腔工作于较低的频率，另一个工作于较高的频率，二者合成具有一定带宽的频率响应，与上述四阶带通式音箱相比，效率与带宽的可调性更加灵活，而且可以利用更小口径的单元获得更低、更深沉的低音效果，同时、锥盆位移量更小、谐振失真更低。
在单元选取上，基本上与倒相式音箱相近，但Qts该掌握在0.4左右比较好，单元口径基本上没有严格的要求，如果要获得高声压功率、低失真输出，单元口径当然还是尽量
低音炮在家庭影院系统中得到广泛的应用，其中的原因在于影片音频解码还原过程中获得了一个超重低音信号，不论在模拟杜比系统还是现今非常流行的数字环绕系统中，既然有超重低音信号，必然就需要专门的音箱来重放。
就低音炮电路构成来分析，一般由前级放大、低通滤波、相位调整、功率放大、保护以及电源等部分组成，就其作用来说，前级放大就是将AV功放输出的超重低音信号进
一步放大到足以驱动功率放大部分满功率输出的幅度，因为各个牌号的AV功放提供的超重低音信号电压不一样，一般从0.3-1伏不等，所以前级放大还是必要的，前级电路还有一个重要的作用就是起隔离缓冲的意义，因为各个牌号的功放输出的超重低音信号存在差异，有的厂家在设计上偷料，致使其输出内阻很高，如果直接驱动低音炮的功率放大单元，有可能效果非常不好；低通滤波是低音炮内电路部分一个比较重要的单元，
一般
设计将
般低音炮电路所没有的，第三级为频率可调低通滤波器，调整范围为80Hz-200Hz，第四级为隔离缓冲级，第五级为0-180度相位连续调整电路.这也是一般低音炮所没有的功能单元，很有特色，最后一级也属于隔离缓冲级，最后面为音量调整电位器。
制作方而、其三块双运放可采用一般4558即可，供电电源为稳压电源±12-18V，由于电流很小，可由功率放大级电源经电阻降压取得，以简化设计制作难度。
对此电路感兴趣者，可以根据需要予以适当的删减。
至于功率放大以及保护、电源部分电路与一般功放没有什么区别，为节约篇幅略去，不过，用于低音炮工作与超低频段，就功放而言非常消耗功率，要求功率放大部分提供足够功率输出，根据音箱的效率，一般要求输出功率要大于80W,同样，电源功率储备足够也是必要的，否则，在大动态时功放输出的失真加大且输出功率受到制约，而影响低音炮的效果，至于分立元件还是用功率集成块，应该都是可以的、有一点是毫无疑问。
