入侵报警系统(1)

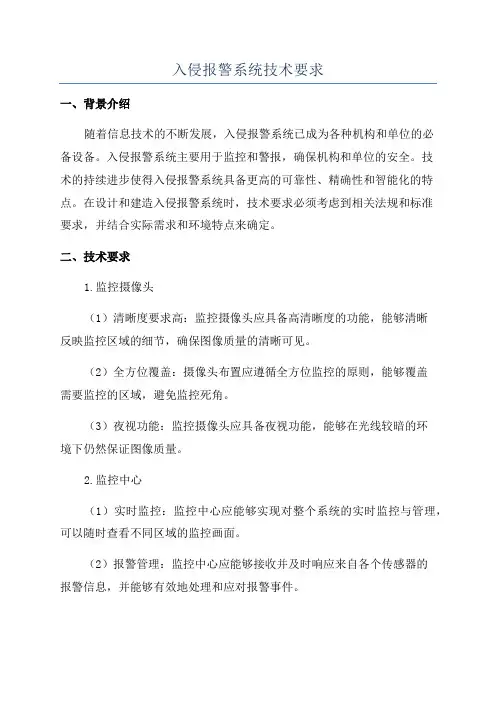

入侵报警系统技术要求
入侵报警系统技术要求一、背景介绍随着信息技术的不断发展，入侵报警系统已成为各种机构和单位的必备设备。
入侵报警系统主要用于监控和警报，确保机构和单位的安全。
技术的持续进步使得入侵报警系统具备更高的可靠性、精确性和智能化的特点。
在设计和建造入侵报警系统时，技术要求必须考虑到相关法规和标准要求，并结合实际需求和环境特点来确定。
二、技术要求1.监控摄像头（1）清晰度要求高：监控摄像头应具备高清晰度的功能，能够清晰反映监控区域的细节，确保图像质量的清晰可见。
（2）全方位覆盖：摄像头布置应遵循全方位监控的原则，能够覆盖需要监控的区域，避免监控死角。
（3）夜视功能：监控摄像头应具备夜视功能，能够在光线较暗的环境下仍然保证图像质量。
2.监控中心（1）实时监控：监控中心应能够实现对整个系统的实时监控与管理，可以随时查看不同区域的监控画面。
（2）报警管理：监控中心应能够接收并及时响应来自各个传感器的报警信息，并能够有效地处理和应对报警事件。
（3）多操作平台：监控中心应具备在不同的操作平台上进行实时监控的能力，比如PC、手机、平板电脑等。
（4）图像存储：监控中心应具备图像存储的能力，能够存储大量的监控资料，为后续的调查和分析提供依据。
3.传感器（1）侦测能力：传感器应能够准确侦测和感知入侵行为，包括声音、光线、温度、火焰等多种参数。
（2）防拆功能：传感器应具备防拆功能，当有人故意破坏或拆除传感器时，立即发出报警信号。
（3）耐用性和稳定性：传感器应具备较强的耐用性和稳定性，能够适应各种复杂环境，并能长时间稳定运行。
4.报警装置（1）报警方式：报警装置应具备多种报警方式，比如声音报警、光线报警、短信报警等，以提高报警的效果和及时性。
（2）分级响应：报警装置应具备分级响应的能力，不同级别的报警应采取不同的应急响应措施。
（3）自动复位：报警装置应具备自动复位的功能，当报警条件消失时能够自动取消报警状态。
5.系统集成与管理（1）系统集成：入侵报警系统应能够与其他安全设备进行集成，包括门禁系统、视频监控系统等，形成一个完整的安全防范体系。
入侵报警系统应急预案
一、前言为保障公司财产安全和员工人身安全，提高应对突发事件的能力，根据我国相关法律法规及公司实际情况，特制定本入侵报警系统应急预案。
本预案旨在明确入侵报警系统发生报警时的应急响应流程、措施和责任，确保在紧急情况下能够迅速、有效地进行处置。
二、应急组织与职责1. 应急指挥部成立应急指挥部，负责统一指挥、协调和决策入侵报警系统发生报警时的应急处置工作。
2. 应急小组（1）现场处置小组：负责现场勘查、人员疏散、安全警戒等工作。
（2）信息联络小组：负责与应急指挥部、相关部门和人员保持联系，及时传达应急指令和相关信息。
（3）医疗救护小组：负责对受伤人员进行现场救治和转运。
（4）后勤保障小组：负责应急物资、设备的调配和供应。
三、应急响应流程1. 报警接收（1）入侵报警系统检测到异常信号时，报警主机立即发出声光报警。
（2）信息联络小组接到报警后，立即向应急指挥部报告。
2. 应急响应（1）应急指挥部接到报警后，立即启动应急预案，通知相关应急小组。
（2）现场处置小组迅速到达现场，对入侵情况进行初步判断。
3. 现场处置（1）现场处置小组对入侵现场进行勘查，确认入侵情况。
（2）对现场人员进行疏散，确保人员安全。
（3）安全警戒小组设置警戒线，防止无关人员进入现场。
4. 信息报告（1）信息联络小组将入侵情况、处置措施等信息及时报告应急指挥部。
（2）应急指挥部根据现场情况，向上级部门报告。
5. 救援与救治（1）医疗救护小组对受伤人员进行现场救治。
（2）对伤员进行分类，根据伤情严重程度，进行转运。
6. 后期处置（1）应急指挥部组织相关部门对事件进行调查和处理。
（2）对受损设施进行修复，确保恢复正常运行。
四、应急保障措施1. 物资保障（1）应急指挥部负责调配应急物资，确保应急工作顺利进行。
（2）后勤保障小组负责应急物资的储存、维护和管理。
2. 技术保障（1）定期对入侵报警系统进行维护和检修，确保系统正常运行。
（2）对应急小组进行技术培训，提高应急处置能力。
第一章 入侵报警系统
第一章入侵报警系统一．系统概述周界报警系统是目前园区安全防范系统的一个重要组成部分，是实现整个建筑群现代化的安全技术防范与科学管理的一项重要措施和必要手段。
它利用现代电子技术设备，通过使用先进的技术，为园区营造一个安全、有序的工作环境。
依照“系统先进，功能齐全，投资经济，使用方便”的原则，在深入了解投资者的具体需求后，我们为本工程做出最佳、最合理的方案。
二．系统设计原则周界报警系统承担着安全技术防范和现代化管理的重要作用。
系统通过红外对射实时、直观地监测园区周届安全情况。
不论对于安全防范还是运行管理，都是一种切实有效的手段。
因此在设计上应遵循以下原则：安全性、可靠性采用安全设计技术，确保楼宇内的人员、设备、重要文件资料、信息等的安全，严防非授权用户的侵入和机密信息的泄露；。
易管理性系统软、硬件的设计、集成要充分考虑使整个系统运行操作简单，人机界面友好，管理科学、便捷，易于维护。
经济性系统具有较好的性能价格比和长期运行效益。
成熟性采用经过工程运行验证的成熟的先进技术和产品，性能稳定、可靠。
可扩展性可扩展性系统设计应考虑到未来发展，留有必要的冗余，便于系统升级、扩展。
先进性采用国内外通用的最新先进技术和优质品牌产品，并充分考虑信息技术的发展趋势，适度超前。
三.系统设计思路宅小区外围墙平面图及实际现场考察，我们共设计了多个周界防区。
红外对射探测器采用艾礼富ABT-100L品牌。
探测器间通过总线接入中控室，中心采用一台AJB-AL300总线报警主机，该主机最多可接1024个防区：本机带有8个有线防区，通过总线可外接127个防区扩展模块无线功能：可配带遥控器防拆装置：自带防拆开关联网功能：RS485总线、局域网、电话网（支持CID协议）本机防区：8个有线防区扩展防区：总线扩展512个防区扩展防区方式：通讯总线；接8防区以内的防区扩展模块或报警主机联动输出：最多4096路联动指示灯，2048路联动继电器、1台总线打印机接线方式：单线末电阻接线这种接线方式具备了基础的设备防拆识别，且无需在报警主机设置单独的防拆防区，探测器的信号线材也只需四芯即可，只需要将探测器对应的防区设置为单线末防区。
入侵报警系统
控制器功能及作用
信号处理
接收来自探测器的信号，并进 行放大、滤波等处理，以提高
信号的准确性和可靠性。
逻辑判断
根据预设的逻辑规则，对处理 后的信号进行判断，确定是否 触发报警。
报警输出
当判断结果为报警时，控制器 会输出相应的报警信号，以声 光、语音等方式提示用户。
系统管理
对入侵报警系统进行配置、管 理和维护，包括设置探测器参 数、布防/撤防操作、查看报警
CATALOGUE
入侵报警系统设计与选型
设计原则与规范
01
02
03
04
安全性原则
确保系统在任何情况下都能稳 定运行，及时准确地发出报警
信息。
可靠性原则
采用成熟、稳定的技术和设备 ，降低误报和漏报率。
实用性原则
根据实际需求定制系统功能， 避免不必要的复杂设计和浪费
。
可扩展性原则
预留系统升级和扩展的空间， 以适应未来可能出现的新需求
软件更新
随着技术的不断进步，入侵报警系统的软件也需要不断更新。用户应 定期下载并安装最新的软件版本，以提高系统的安全性和稳定性。
06
CATALOGUE
入侵报警系统应用案例分析
家庭安防领域应用案例
门窗入侵报警
在家庭的门窗上安装磁控开关或震动传感器，一旦检测到异常打 开或震动，立即触发报警系统。
室内移动侦测
按照安装说明进行布线和接线，确保线路 连接正确且牢固。
系统调试与测试方法
调试报警主机
按照说明书对报警主机进行调试，包 括设置报警模式、灵敏度等参数。
测试传感器
手动触发传感器，观察报警主机是否 能够正确接收到报警信号并发出警报 。
模拟入侵行为
《入侵报警系统》课件
4 记录日志
定期记录入侵报警系统的操作日志，方便追 踪和分析入侵事件。
设备的初始化配置。
3
测试系统
进行系统测试，确保传感器、警报器等 设备正常工作。
入侵报警系统的维护与管理
1 定期检查
定期检查传感器、警报器等设备是否正常工 作，更换电池或维修故障设备。
2 系统更新
及时更新入侵报警系统的软件和固件，以确 保系统的安全性和功能性。
3 用户培训
对使用入侵报警系统的人员进行培训，提高 其应对入侵事件的能力。
入侵报警系统通常与安全摄像头 结合使用，记录和监控入侵现场。
入侵报警系统的组成部分
传感器
用于感知和检测入侵行为，如红外线传感器、 门磁传感器等。
报警设备
包括声光报警器、短信通知设备等，用于发出 警报信号。
控制面板
负责接收传感器信号、处理警报逻辑，并与其 他设备进行通信。
监控设备
如安全摄像头和录像设备，用于记录和监控入 侵现场。
不同类型的入侵报警器
红外线探测器
使用红外线感测人体热辐射， 常用于室内入侵检测。
门磁传感器
检测门窗是否被打开，常用于 室外入侵检测。
玻璃破碎探测器
感知玻璃破碎的声音，适用于 需要保护玻璃窗户的场所。
入侵报警系统的安装与配置
1
设计布局
根据区域和需求确定传感器和设备的安
连接设备
2
装位置。
将传感器和控制面板连接起来，并进行
无线系统
利用无线技术连接传感器和 控制面板，适用于大型区域 和需要灵活布置的环境。
网络系统
将入侵报警系统与网络相连， 实现远程监控和管理。
入侵报警系统的工作原理
感知入侵行为
入侵报警系统
入侵报警系统
入侵报警系统工程设计举例
入侵报警系统工程设计举例
微波/红外双鉴探测器的技术参数
• 探测范围：11 x 11 m • 电源要求：25 mA/12 VDC，7.5～16 VDC • 灵敏度：探测范围内正常步速2～4步 • 微波频率：24.125 GHz • 防拆： NC 50 mA，24 VDC • 报警继电器：A型继电器，500mA，30 VDC • 工作温度：-10℃～55℃，5％～95％相对湿度无冷凝 • 抗辐射干扰：30 v/m，100MHz～1000MHz
入侵报警系统
总线制
控制器
2 44 2
2 44 2
2 44 2
入侵报警系统
2 2 44 2
入侵报警系统设计要点
总线制
四总线连接方式。P线给出探测器的电源、地址编码信号；
T为自检信号线，以判断探测部位或传输线是否有故障；S
线为信号线，S线上的信号对探测部位而言是分时的；G线
为公共地线。
入侵报警系统
入侵报警系统设计要点
入侵报警系统
入侵报警系统设计要点
（1）分线制（有线方式）
控制器
探测器
2
4
4
2
紧急按钮 入侵报警系统
入侵报警系统设计要点
多线制
优点：电路简单 缺点：线多，穿线复杂，线路故障查找难。
适用于小型报警系统
图中4线分别为V、T、S、G，其中V为电源线（24V），T为自诊
断线，S为信号线，G为地线。ST1～STn分别为各探测器的选通线。
2、总线制
探测器、紧急报警装置通过其相应的编址模块与报 警控制主机之间采用报警总线(专线)相连 。
入侵报警系统
(GB50394)入侵报警系统工程设计规范(1)
主编 副主编 编著者 施巨岭
刘希清 李明甫 杨瑾峰 李天銮 杨国胜 朱 峰 李加洪 孙 兰
前言
2007年3月21日，由公安部主编、建设部批准、建设部和国 家质检总局联合发布的GB50394-2007《入侵报警系统工程设计规 范》、GB50395-2007《视频安防监控系统工程设计规范》、GB50 396-2007《出入口控制系统工程设计规范》三项标准，分别以建 设部第586号、587号和588号公告的形式颁布,并于2007年8月1日 实施。三项标准作为指导安全防范工程设计的三项分规范，是对 总规范GB50348-2004《安全防范工程技术规范》的补充和细化。 在安全防范工程建设过程中，应与总规范配套使用。
一、内容简介 二、条文、条文说明及解释 三、思考题 第二章 术语
目
录
一、内容简介 二、条文、条文说明及解释 三、思考题 第三章 基本规定 一、内容简介 二、条文、条文说明及解释 三、思考题 第四章 系统构成 一、内容简介 二、条文、条文说明及解释 三、思考题 第五章 系统功能、性能设计 一、内容简介 二、条文、条文说明及解释 三、思考题
前言
设计、线缆敷设与布线设计等），都提出了具体的要求，内容更 加系统、全面、协调，具有较强的指导意义和实用价值。三项分 规范的贯彻实施，对保证安防工程的设计质量，从源头把好安全 防范工程的质量关，具有重大的社会意义和经济效益。
入侵报警系统(培训)ppt
中央控制器接收到探测器的信号后， 进行数据处理和分析，判断是否触发 报警条件。
分类与组成
分类
入侵报警系统可根据使用场所、探测 技术、传输方式等进行分类，如周界 入侵报警系统、室内入侵报警系统等 。
组成 入侵报警系统通常由探测器、中央控 制器、报警器、传输线路等部分组成 ，各部分协同工作以实现系统的整体 功能。
硬件更新
根据系统运行情况，对硬件进行更新换代，提高 设备性能和可靠性。
配置调整
根据实际需求，对系统配置进行调整，优化系统 功能和性能。
05
入侵报警系统的未来发展 趋势
技术创新
无线化
01
随着无线通信技术的发展，未来的入侵报警系统将更加无线化
，降低布线成本，提高安装灵活性。
智能化
02
利用人工智能和机器学习技术，实现入侵报警系统的智能化，
故障排除
故障诊断
根据报警系统出现的异常情况， 进行故Hale Waihona Puke 诊断，确定故障原因。故障排除
根据故障诊断结果，采取相应的 措施进行故障排除，恢复系统正
常运行。
记录与报告
对故障排除过程进行详细记录， 形成报告，为后续维护提供参考
。
系统升级与更新
升级软件
根据系统软件更新情况，及时对软件进行升级， 提高系统性能和稳定性。
布线
根据系统设计，合理规划 线缆走向，确保线缆不被 破坏，并保证系统的安全 性和稳定性。
连接硬件
将各个硬件设备连接起来 ，确保设备之间的通信畅 通。
配置与调试
配置参数
根据实际需求，设置系统的报警 阈值、探测器类型、报警方式等
参数。
测试功能
对系统的探测、报警、联动等功能 进行测试，确保系统正常工作。
入侵报警系统
1.1.入侵报警系统(1)系统技术指标➢报警响应时间：小于2秒；➢报警存储时间：大于30天(2)前端设备的设置前端采用红外探测器和紧急按钮，红外探测器防范的区域在阳台、起居室、卧室等与外界沟通的出入口、房间、重要的机房等区域，在起居室、卧室设置紧急按钮。
防盗报警系统点表(3)系统的组成及主要设备I.系统组成本系统主要由前端报警探测器、防区扩充模块、报警控制/通讯主机及管理计算机组成。
➢前端报警探测器前端报警探测器主要为红外探测器、紧急报警按钮。
✓红外探测器：松本 K835 ， 7042 套；✓紧急报警按钮: 松本 SV-88， 2911 套。
➢防区扩充模块单/双防区扩充模块用于前端报警探测器的报警信号输入。
➢报警主机用于控制系统中的其它模块的运作并负责系统向外通讯。
可对系统中的各种状态进行监控。
✓松本 8防区报警主机 K504R8-1 ，757 台；✓松本紧急报警主机 K504R2，209台。
➢管理计算机配备入侵报警软件，对系统进行可视化的人机界面管理。
II.主要设备1.有线红外探测器 K8351、技术参数：☆供电电源：DC12V±10%☆工作电流：5mA☆重量：72g☆工作温度：0℃~50℃☆外形尺寸：115mm*65mm*53mm☆探测范围：8m*8m ；角度110☆抗射频干扰：30V/m,10MHz-1GHz☆抗灯光干扰：6500Lux☆防拆开关：常闭2、产品功能：☆被动红外与微处理器双鉴技术☆独特防宠物功能，高质量表面贴片技术☆抗干扰气流补偿；抗向光干扰；抗电磁干扰☆自动温度补偿，灵敏度可调，反板性接线保护2.紧急报警按钮 SV-88技术参数：☆报警输出：常闭/常开触点☆工作温度：0℃~50℃☆外形尺寸：89mm*89mm*10mm2、产品功能：☆遇紧急事件时按下按钮则无条件报警（24小时防区），报警解除后用钥匙恢复☆报警输出：常闭/常开触点3.八防区有线报警主机 K504R8技术参数：☆外形尺寸：118*100*30mm☆供电电压：DC12V±10%☆工作电流：〈40mA☆工作温度：-10℃~55℃☆重量：0.2KG产品功能：☆ 8个可编程有线防区,每个防区均可单独布防，并在中心有防区状态信息显示；可选配8个可编程无线学习型防区☆数据均储存在EEPROM记忆元件中，停电均不丢失☆在别墅中每户键盘最多可支持4台联接，扩展到32个防区，实现联动控制，同布同撤，符合上海技防的最新规定☆具有“看门狗”功能，防止死机☆内置高响度蜂鸣器现场报警☆有5组可编程密码：主码、客码、防劫持码、门锁码、复位码☆与中心之间采用RS485方式进行通讯。
入侵报警系统方案介绍
入侵报警系统方案介绍概述入侵报警系统是一种用于检测和报警潜在入侵行为的安全系统。
它利用传感器和监控设备来监测特定区域的活动，并在发现异常情况时发出警报。
本文将介绍一种常见的入侵报警系统方案，并详细描述其组成部分和工作原理。
组成部分入侵报警系统主要由以下几个组成部分组成：1.传感器：用于监测特定区域的活动。
常见的传感器包括红外线传感器、微波传感器和磁力传感器等。
这些传感器能够检测到人体的热量、移动或磁场变化，并将这些信号转化为电信号发送给控制中心。
2.控制中心：负责接收传感器发送的信号，并处理这些信号。
控制中心通常由控制主机和报警显示器组成。
控制主机用于接收和解析传感器信号，并根据预设的规则进行判断，确定是否发出报警信号。
报警显示器则用于显示报警信息，并提供相应的操作界面。
3.报警设备：负责在发生入侵行为时发出警报信号。
常见的报警设备包括声光报警器和短信报警器等。
声光报警器通常会同时发出声音和闪光信号，以引起周围人员的注意；而短信报警器则会向预设的手机发送报警信息。
4.监控设备：用于实时监视被保护区域的状态。
常见的监控设备包括摄像头和监控显示器等。
这些设备能够提供实时视频流，并通过监控显示器进行观看。
工作原理入侵报警系统的工作原理如下：1.传感器监测：传感器通过感知周围环境，检测特定区域的活动。
例如，红外线传感器可以检测人体的热量，而磁力传感器可以检测门窗的开闭状态。
2.信号传输：当传感器检测到异常活动时，会将检测到的信号转化为电信号，并发送给控制中心。
这些信号可以通过有线或无线方式传输。
3.信号处理：控制中心接收到传感器发送的信号后，会对信号进行处理和解析。
它会根据预设的规则和阈值进行判断，确定是否发出报警信号。
4.报警触发：当控制中心判断发生了入侵行为时，会触发报警设备发出警报信号。
声光报警器会发出大声的警报声和闪光信号，而短信报警器则会向预设的手机发送报警信息。
5.实时监控：监控设备能够提供实时视频流，用于监视被保护区域的状态。
安防入侵报警系统
（3）控制
入侵报警系统应能对下列功能进行编程设置： a) 瞬时防区和延时防区； b) 全部或部分探测回路设备警戒（布防）与解除警戒（撤防）； c) 向远程中心传输信息或取消； d) 向辅助装置发激厣信号； e) 系统试验应在系统的正常运转受到最小中断的情况下进行。
记录和查询 入侵报警系统应能对下列事件记录和事后查询： a) 4.3.3所列事件、4.3.4所列编程设置； b) *作人员的姓名、开关机时间；#p#分页标题#e# c) 警情的处理； d) 维修。
? 操作控制部分主要是报警控制器。 ? 监控中心负责接收、处理各子系统发来的报警信息、
状态信息等，并将处理后的报警信息、监控指令分别 发往报警接收中心和相关子系统。
入侵报警系统组建模式
3
根据信号传输方式的不同，入侵报警系统组建模式 宜分为以下模式：
1 、分线制：探测器、紧急报警装置通过多芯电 缆与报警控制主机之间采用一对一专线相连。
其他防区后续报警：不大于 2s;
（2）指示
入侵报警系统应能对下列状态的事件来源和发生的时间给出指示： a) 正常状态； b) 学习状态； c) 入侵行为产生的报警状态； d) 防拆报警状态； e) 故障状态； f) 主电源掉电、备用电源欠压； g) 调协警戒（布防）/解除警戒（撤防）状态； h) 传输信息失败。
1.分线制
2.总线制
3.无线制
4.公共网络模式
4 入侵报警系统的基本工作原理
报警探测器利用红外或微波等技术自动 检测发生在布防监测区域内的入侵行为， 将相应信号传输至报警监控中心的报警主 机，主机根据预先设定的报警策略驱动相 应输出设备执行相关动作，如自动启动监 控系统录像，拨打110等。
（4）传输
a) 报警信号的传输可采用有线和/或无线传输方式； b) 报警传输系统应具有自检、巡检功能； c) 入侵报警系统应有与远程中心进行有线和/或无线通信 的接口，并能对通信线路故障进行监控；
入侵报警系统
1.1.入侵报警系统(1)系统技术指标报警响应时间：小于2秒；报警存储时间：大于30天(2)前端设备的设置前端采用红外探测器和紧急按钮，红外探测器防范的区域在阳台、起居室、卧室等与外界沟通的出入口、房间、重要的机房等区域，在起居室、卧室设置紧急按钮。
防盗报警系统点表(3)系统的组成及主要设备I.系统组成本系统主要由前端报警探测器、防区扩充模块、报警控制/通讯主机及管理计算机组成。
前端报警探测器前端报警探测器主要为红外探测器、紧急报警按钮。
✓红外探测器：松本 K835 ， 7042 套；✓紧急报警按钮: 松本 SV-88， 2911 套。
防区扩充模块单/双防区扩充模块用于前端报警探测器的报警信号输入。
报警主机用于控制系统中的其它模块的运作并负责系统向外通讯。
可对系统中的各种状态进行监控。
✓松本 8防区报警主机 K504R8-1 ，757 台；✓松本紧急报警主机 K504R2，209台。
管理计算机配备入侵报警软件，对系统进行可视化的人机界面管理。
II.主要设备1.有线红外探测器 K8351、技术参数：☆供电电源：DC12V±10%☆工作电流：5mA☆重量：72g☆工作温度：0℃~50℃☆外形尺寸：115mm*65mm*53mm☆探测范围：8m*8m ；角度110☆抗射频干扰：30V/m,10MHz-1GHz☆抗灯光干扰：6500Lux☆防拆开关：常闭2、产品功能：☆被动红外与微处理器双鉴技术☆独特防宠物功能，高质量表面贴片技术☆抗干扰气流补偿；抗向光干扰；抗电磁干扰☆自动温度补偿，灵敏度可调，反板性接线保护2.紧急报警按钮 SV-88技术参数：☆报警输出：常闭/常开触点☆工作温度：0℃~50℃☆外形尺寸：89mm*89mm*10mm2、产品功能：☆遇紧急事件时按下按钮则无条件报警（24小时防区），报警解除后用钥匙恢复☆报警输出：常闭/常开触点3.八防区有线报警主机 K504R8技术参数：☆外形尺寸：118*100*30mm☆供电电压：DC12V±10%☆工作电流：〈40mA☆工作温度：-10℃~55℃☆重量：0.2KG产品功能：☆ 8个可编程有线防区,每个防区均可单独布防，并在中心有防区状态信息显示；可选配8个可编程无线学习型防区☆数据均储存在EEPROM记忆元件中，停电均不丢失☆在别墅中每户键盘最多可支持4台联接，扩展到32个防区，实现联动控制，同布同撤，符合上海技防的最新规定☆ 具有“看门狗”功能，防止死机 ☆ 内置高响度蜂鸣器现场报警☆ 有5组可编程密码：主码、客码、防劫持码、门锁码、复位码 ☆ 与中心之间采用RS485方式进行通讯。
第一节 入侵报警系统概述
第一节入侵报警系统概述主要包括入侵报警系统、视频安防监控系统、出入口控制系统等。
1具有防入侵、防盗窃、防抢劫、防破坏、防爆炸等功能。
2人防、物防、技防三种防范手段相结合；3探测、延迟、反应三个基本要素相协调。
4 、T 探测＋T延迟≤T反应一、入侵报警系统的组成：一个典型的入侵探测报警系统由报警探测器、传输系统和报警控制器组成。
（一）入侵探测器(P2)（一）入侵探测器概述：入侵探测器是入侵探测系统最前端的输入设备，也是整个报警系统中的关键部分，它在很大程度上决定着报警系统的性能、用途和报警系统的可靠性，是降低误报和漏报的决定性因素。
（二）入侵探测器的分类1．按用途或使用的场所不同来分可分为户内型入侵探测器、户外型入侵探测器、周界入侵探测器和重点物体防盗探测器等。
2．按探测器的探测原理不同或应用的传感器不同来分3．按探测器的警戒范围来分：(P2)(1) 点控制型探测器——警戒范围是一个点，如开关式探测器；(2) 线控制型探测器——警戒范围是一条线，如主动红外探测器；(3) 面控制型探测器——警戒范围是一个平面，如振动探测器；(4) 空间控制型探测器——警戒范围是一个立体的空间，如被动红外探测器。
警戒范围报警器种类1）点控制型——开关式探测器2）线控制型——主动红外、激光探测器3）面控制型——振动式探测器，声控/振动玻璃破碎探测器4）空间控制型——微波探测器、超声波探测器、被动红外探测器、声控探测器、视频探测器、微波-被动红外双技术探测器5）开关式探测器和微波/被动红外双技术探测器已列入强制性产品目录4．按探测器的工作方式来分：5．按探测器输出的开关信号不同来分：(P3)（1）常开型（NO）探测器：在正常情况下，开关是断开的；当探测器被触发时，开关闭合，回路电阻为零，该防区报警。
（2）常闭型（NC）探测器：在正常情况下，开关是闭合的；当探测器被触发时，开关断开，回路电阻为无穷大，该防区报警。
（3）常开/常闭型探测器：具有常开和常闭两种输出方式，大部分双鉴探测器是常开/常闭通用型探测器。
入侵报警系统
入侵报警系统目录1.1 入侵报警系统描述 (3)1.2 入侵报警系统构成 (3)1.3 入侵报警系统工作原理 (3)1.4 报警系统功能 (4)1.5 报警系统布点系统设计 (4)1.1入侵报警系统描述本项目中防盗报警系统主要由前端的红外对射报警器、双鉴探测器、紧急报警按钮等报警探测器、现场的报警信号接入模块、中心的控制主机键盘及报警管理电脑等设备构成。
采用报警信号与摄像机进行联动，构成点面结合的立体综合防护；系统能按时间、区域、部位任意设防或撤防，能实时显示报警部位和有关报警资料并记录，同时按约定启动相应的联动控制；系统具有防拆及防破坏功能，能够检测运行状态故障；系统与视频监控系统联动，所有的控制集中在中心控制室管理，同时可以设置分控中心以便于区域管理。
1.2入侵报警系统构成试验区：本项目中防盗报警系统的控制中心设置在安全管理保中心。
摄像头通过直连电缆把抱紧信号传输到自监控中心报警主机上，报警主机具备远距离传输方便快速可靠、双向通讯传输的TCP/IP传输方式进行通讯路由，即在每个报警控制主机上增配附件网络接口模块，以实现其通过LAN/WAN进行报警信息上传和控制数据下行的通讯要求。
在控制中心设置报警管理主机，管理计算机上配置功能强大的报警管理软件，对于整个防盗报警系统进行日常管理和警请发生时的实时快速处理。
1.3入侵报警系统工作原理前端探测器发出报警信息后，可通过直连电缆将报警信息传送至报警控制器，报警控制器将产生一系列报警后的联动动作，如：启动声光一体器（警灯+警号），启动视频监控联动，向监控中心报警主机传递报警信息等。
监控中心应能显示，记录事件发生的时间、部位及相关警情数据，并能查询以上内容。
并能通过报警电话网络吧报警信息传输到110接警中心。
报警流程如图如下：1.4报警系统功能●布防与撤防：●布防后的延时：布防才生效，这是报警控制器的外出布防延时功能。
●防破坏：●报警联网功能：1.5报警系统布点系统设计根据需求是实际情况我们会在、主要出入口、机房内设置红外和微波双技术报警探测器；在电梯厅、楼梯间设置双鉴探测器；重要房间设置微波红外探测器和报警按钮。
