风电场输电线路基本知识
风电场输电知识点总结

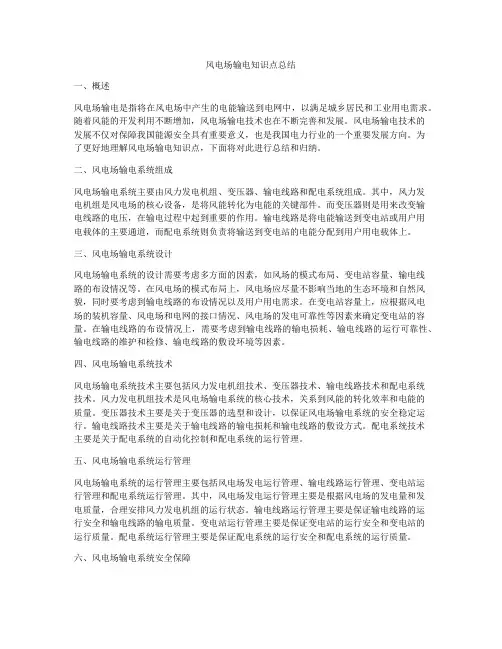

风电场输电知识点总结一、概述风电场输电是指将在风电场中产生的电能输送到电网中，以满足城乡居民和工业用电需求。
随着风能的开发利用不断增加，风电场输电技术也在不断完善和发展。
风电场输电技术的发展不仅对保障我国能源安全具有重要意义，也是我国电力行业的一个重要发展方向。
为了更好地理解风电场输电知识点，下面将对此进行总结和归纳。
二、风电场输电系统组成风电场输电系统主要由风力发电机组、变压器、输电线路和配电系统组成。
其中，风力发电机组是风电场的核心设备，是将风能转化为电能的关键部件。
而变压器则是用来改变输电线路的电压，在输电过程中起到重要的作用。
输电线路是将电能输送到变电站或用户用电载体的主要通道，而配电系统则负责将输送到变电站的电能分配到用户用电载体上。
三、风电场输电系统设计风电场输电系统的设计需要考虑多方面的因素，如风场的模式布局、变电站容量、输电线路的布设情况等。
在风电场的模式布局上，风电场应尽量不影响当地的生态环境和自然风貌，同时要考虑到输电线路的布设情况以及用户用电需求。
在变电站容量上，应根据风电场的装机容量、风电场和电网的接口情况、风电场的发电可靠性等因素来确定变电站的容量。
在输电线路的布设情况上，需要考虑到输电线路的输电损耗、输电线路的运行可靠性、输电线路的维护和检修、输电线路的敷设环境等因素。
四、风电场输电系统技术风电场输电系统技术主要包括风力发电机组技术、变压器技术、输电线路技术和配电系统技术。
风力发电机组技术是风电场输电系统的核心技术，关系到风能的转化效率和电能的质量。
变压器技术主要是关于变压器的选型和设计，以保证风电场输电系统的安全稳定运行。
输电线路技术主要是关于输电线路的输电损耗和输电线路的敷设方式。
配电系统技术主要是关于配电系统的自动化控制和配电系统的运行管理。
五、风电场输电系统运行管理风电场输电系统的运行管理主要包括风电场发电运行管理、输电线路运行管理、变电站运行管理和配电系统运行管理。
风电基础知识_0

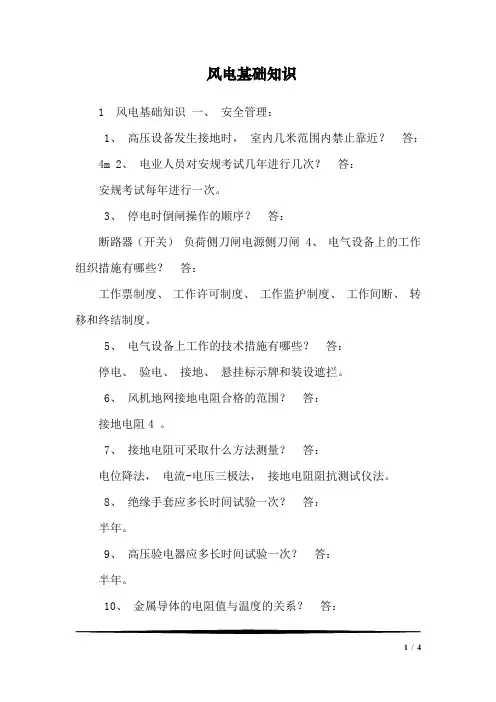

风电基础知识1 风电基础知识一、安全管理：1、高压设备发生接地时，室内几米范围内禁止靠近？答： 4m2、电业人员对安规考试几年进行几次？答：安规考试每年进行一次。
3、停电时倒闸操作的顺序？答：断路器（开关）负荷侧刀闸电源侧刀闸 4、电气设备上的工作组织措施有哪些？答：工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度。
5、电气设备上工作的技术措施有哪些？答：停电、验电、接地、悬挂标示牌和装设遮拦。
6、风机地网接地电阻合格的范围？答：接地电阻4 。
7、接地电阻可采取什么方法测量？答：电位降法，电流-电压三极法，接地电阻阻抗测试仪法。
8、绝缘手套应多长时间试验一次？答：半年。
9、高压验电器应多长时间试验一次？答：半年。
10、金属导体的电阻值与温度的关系？答：1/ 4随温度的升高而增大。
11、被电击的人能否获救关键在什么？答：取决于能否尽快脱离电源和施行紧急救护？ 12、当发电有人触电时，首先做什么？答：迅速脱离电源。
13、由雷电引起的电压叫什么？答：叫大气过电压。
14、高压断路器内部油的作用是什么？答：绝缘和灭弧。
15、兆欧表进行测量时应保持在多少转？答：120r/min 16、变压器中性点接地属于？答：工作接地。
17、计量用电流互感器的精度要求答：0. 2 级。
18、公司范围内 CT 二次侧额定电流一般为多少？答：5A。
19、设备的双重名称是指什么答：设备名称和编号。
20、雷击过后多长时间可以接近风机？答：1h 以后。
21、事故调查应坚持什么原则？答：四不放过原则。
22、交流电能表属于什么仪表？答：感应式仪表。
23、最常见的电流保护措施是什么？答：快速熔断器。
24、补偿电容的投切与主变分接头？答：补偿电容投切时，应观察 10kV 母线电压，根据母线电压情况调整分接头。
25、直流系统接地怎么办？答：当发生直流系统接地时，应采用拉路方法判断，每条直流回路断开不超过 3s。
2 26、 10kV 母线 PT 的开口三角作用？答：用于测量不平衡电压，消除谐振，提供零序电压，保护等作用。
输电线路基础知识培训课件
查找断路点，修复或更换断线，使用临时电缆或旁路设备恢复供电。
接地故障处理
定位并修复接地故障点，清理附近树木或异物，加强绝缘措施。
绝缘降低处理
对老化或破损的绝缘子进行更换，加强巡检和检修工作，定期进行绝缘测试。
应急预案
建立应急响应机制，配备必要的应急设备和物资，定期组织演练，提高应对突发故障的能力。同时加强与消防、医疗等部门的协作配合，确保快速有效地处置各类故障。
03
04
05
06
输电线路的未来发展与展望
பைடு நூலகம்
智能电网技术
随着科技的发展，智能电网技术将在输电线路中发挥越来越重要的作用。通过应用智能电网技术，可以实现输电线路的实时监测、远程控制和自动化调度等功能，提高输电线路的可靠性和效率。
智能输电线路
智能输电线路是未来发展的趋势，它能够实现输电线路的全面智能化管理和控制。通过应用先进的传感器、通信和数据处理技术，智能输电线路能够实时监测线路状态、优化调度和预防性维护，提高输电线路的安全性和经济性。
采用防盗设施
通过加强法制宣传和教育，提高公众对输电线路保护的意识。
加强法制宣传和教育
建立输电线路防盗与安全防范应急预案，确保在发生盗窃或安全事故时能够及时响应和处理。
建立应急预案
05
输电线路的故障诊断与处理
仪器检测法
使用专业仪器对输电线路进行检测，如使用红外线测温仪查找发热点，使用超声波检测仪查找裂缝等。
根据巡检结果，对输电线路进行维修保养，包括更换损坏的部件、紧固松动的螺栓等。
维修保养
定期对输电线路进行预防性试验，检查线路的电气性能和机械性能是否符合要求。
预防性试验
在发生自然灾害或其他紧急情况时，及时对输电线路进行抢修，尽快恢复供电。
输电线路基础知识
四川省明远电力建设工程有限公司220kV翠山输变电工程项目部二○一三年三月220kV翠山输变电工程输电基础知识输电线路施工技术一、输电线路概况1、什么是输电线路完成变电站联结、发电厂与变电站间联结、区域间联结用来传输电能的由传输导线及其设施设备构成的高压电能传输设备；2、输电线路分类架空输电线路和电缆输电线路；3、输电线路电压等级直流：±500kV、±800kV交流：35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV（正在试验中）4、输电线路电压划分66kV以下的电压等级称为配电电压；110kV-220kV电压等级称为高压；330kV-500kV电压等级称为超高压；750kV以上电压等级称为特高压；二、输电线路构成①、避雷线②、导线③、金具④、绝缘子⑤、杆塔⑥、基础⑦、接地装置1、避雷线的作用是防止雷击导线；避雷线分为良导体和一般导体；良导体——铝包钢绞线、钢芯铝绞线、铝镁合金绞线；一般导体——镀锌钢绞线；避雷线保护角 200～300；2、导线的作用是传输电能；架空输电线路一般采用钢芯铝绞线；3、金具的作用是将导线、地线、绝缘子、铁塔相互联结；4、绝缘子的作用是支撑或悬吊导、地线并使导、地线与杆塔绝缘；绝缘子按材料划分为资质绝缘子、玻璃绝缘子、合成绝缘子；5、杆塔的作用是对导线、避雷线进行支撑，在各种气象条件下，使导线对地和对建筑物有一定的安全距离，保证线路的安全；杆塔按类型划分为混凝土电杆、钢管杆、角钢铁塔、钢管铁塔；杆塔按用途划分为直线塔、耐张塔、转角塔、终端塔、特殊塔；直线塔用于线路直线段中，支撑导线和避雷线；耐张塔（分为直线耐张和转角耐张）作用是一般是承受导线和避雷线的不平衡张力；转角塔（分为直线转角和耐张转角）用于线路的转角处，承受导线、避雷线的自重、冰重、风压力和转角合力；终端塔一般用于线路的首端和末端，承受单侧导线和避雷线的张力；特殊塔分为跨越塔、换位塔、分支塔；跨越塔是不能满足安全规范要求时采用的；换位塔是使每相导线的电容相等，减少干扰；分支塔是将2个单回路线路合成1个双回路线路；6、基础作用是基础承载杆塔与导/地线；拉线维持杆塔的稳定；基础与拉线属于隐蔽工程，设计与施工都必须严格按有关规程执行，建设经济合理的工程，必须保证施工质量。
风电场基础知识资料
额定电压（kV） 35 60 110 220 330 500 750
输送容量（MW） 2—10 3.5—30 10—50 100—500 200—800 1000—1500 2000—2500
输电距离（km） 20—50 30—100 50—150 100—300 200—600 150—850 500以上
电网接入
基本原理：小溪进池塘，大江进大海（系统短路容量）
K = 风电场装机容量/系统接入点短路容量
丹麦规定K<=5%，德国规定K<=3.33%，日本规定K<=10%，我国尚无统一要求
一次接入方案
三仓变短路电流水平 2006年：5kA 2010年：20kA
电网接入
一期工程K值：4.5％
风电场系统简介
概述
风机 箱式变电站 架空线路 电力电缆
690V
35kV
升压变电站
220kV
电网接入回路
概述
基本
基本原理：发电机如何发电
直流发电机
交流发电机
风如何发电
基本原理：电网中都是三相交流电
C B A
风如何发电
主要设备：风机类型
定速风力发电机
变速同步风力发电机
传动系统(Drive train)
风如何发电
风机是由轮毂采集风能，由主轴传递给齿轮箱，齿轮箱 经过变速将能量通过联轴器传递给发电机，最后由发电 机转化为电能。
风电场内的电力输送
风电场内的电力输送
基本原理：远距离输送电力需要高电压
相同能量 小河（低电压） 高流速(电流)，高损耗
大河（高电压） 低流速(电流)，低损耗
任意频率
直流
标准50Hz
双馈风力发电机
输电线路基础知识培训讲义
分裂导线（分垂直、斜排、水平排布方式）； 500kV线路一般采用 双分裂或四分裂导线。
根据玻璃绝缘子片数来判断输电线路电压等级精确无误，而采用 分裂导线数量仅作判断参照。
二、架空输电线路旳构成
构成架空输电线路旳主要部件有:导线、避雷线（简称避雷线）、 金具、绝缘子、杆塔、拉线和基础、接地装置等。
钢筋混凝土基础：混凝土标号不宜低于C15，其优
合用于土质满足要求
点：尺寸、形式多样化，满足不同塔型旳要求；材
（粘性土、砂土、碎
料可零星运至塔位，较预制混凝土基础以便；缺陷：
石等抗压强度较高旳
混凝土量大，花费人工多，存在现场养护旳问题， 合用范围 土质），交通以便，
施工质量难以确保。
砂、石料起源充分，
路以及架空——电缆混合线路三种类型。直流架空线路因其构造 简朴、线路造价低、走廊利用率高、运营损耗小、维护便利以及 满足大容量、长距离输电要求旳特点，在电网建设中得到越来越 多利用。所以直流输电线路一般采用直流架空线路，只有在架空 线线路受到限制旳场合才考虑采用电缆线路。
2. 建设特高压直流输电线路关键技术问题 直流架空线路与交流架空线路相比，在机械构造旳设计和计
在日本110 kV及以上旳线路多数为同塔四回，500 kV线路除早期2条为 单回路外，其他均为同塔架双回。目前，日本同塔并架最多回路数为八回。
近年来，伴随电网建设速度旳加紧，广东等地域同塔多回路应用也比较 普遍，并逐渐成为一项成熟旳技术。
直流输电线路
1 .直流输电线路基本类型 就其基本构造而言，直流输电线路可分为架空线路、电缆线
同塔多回线路是提升线路走廊旳输送能力旳一种有效手段；既能增长线 路单位面积旳输送容量，增长电力输送量，又能降低综合造价。
风电场基础知识
风机设备基础知识一、风电场的组成及基本原理风电场是指将风能捕获、转换成电能并通过输电线路送入电网的场所，由四部分构成：1、风力发电机组：风电场的发电装置。
2、道路：包括风力发电机旁的检修通道、变电站站内站外道路、风场内道路及风场进出通道。
3、集电线路：分散布置的风力发电机组所发电能的汇集、传送通道。
4、变电站：风电场的运行监控中心及电能配送中心。
5、场内一次设备有：变压器、断路器（开关柜）、母线、隔离开关、互感器（电流和电压）、避雷器、场用变、接地电阻柜和无功补偿装置。
（1）变压器：起变换电压的作用，可以升高电压以利于功率的传输、降低线损。
可以降低电压满足不同用户的需求。
其组成部分有：铁芯、绕组、绝缘套管、油箱、储油柜，呼吸器、防爆管、散热器、分接开关、气体继电器以及温度计等。
（2）断路器：切断和闭合高压电路的空载和负荷电流，而且当系统发生故障时，它和继电保护及自动化装置相配合，迅速切断故障电流，以减少停电范围，防止事故扩大，保证系统的安全运行。
高压断路器的主要结构分为：导流部分、灭弧部分、绝缘部分、操动机构部分。
（3）母线：载流设备，是电流的通道，承载负荷、空载电流。
（4）隔离开关的用途：设备检修时提供明显断开点，使检修设备与带电设备隔离，同时与断路器配合改变运行方式。
隔离开关一般由绝缘支架、操作机构、连锁机构、动静触头、刀口等组成。
（5）互感器：将大电流变换为小电流，将高电压变换为低电压，供给继电保护及仪表所需，同时将高压系统与二次相隔离保证人员、设备的安全，同时使仪表、继电器的制造标准化、简单化，以利于生产。
互感器由一、二次绕组、铁芯、绝缘支撑物组成。
（6）避雷器：用于防止雷电进行波沿线路侵入变电站或其他建筑物危害电气设备绝缘的一种防雷装置，防止雷电及内部过电压。
其中阀型避雷器由套管、火花间隙、并联电阻、阀型电阻、上下法兰以及压缩弹簧及其附件组成。
氧化锌避雷器由套管、氧化锌电阻、上下法兰以及压缩弹簧及其附件组成。
（完整word版）输电线路基本知识
（完整word版）输电线路基本知识输电线路基本知识第⼀节概述1 电能电能是能量的⼀种表现形式。
电能的优点可简便地转换为另⼀种形式的能量。
可经过⾼压输电线路长距离输送，供远⽅⽤电。
现代化的⼤型电⼚距负荷中⼼很远，需要把电⼚（站）和负荷中⼼连接起来，产⽣了承担这⼀任务的⾼压、超⾼压和特⾼压输电线路。
2 电⼒系统组成电⼒系统主要由五部分组成，即发电⼚的发电机与升压变电所、输电线路、降压变电所、配电系统和⽤户。
电⼒⽹（或称电⽹）包括变电所和各种不同电压等级的输电线路。
35～220 kV的线路称为⾼压输电线路330～750kV的线路称为超⾼压输电线路±800kV和1000kV的线路称为特⾼压输电线路3 电⽹地区电⽹――110kV～220 kV输电线路及变电站区域电⽹――220 kV～500 kV输电线路及变电站跨省⼤电⽹――330 kV～750 kV输电线路及变电站全国各个⼤电⽹尽可能连起来，⼤电能的输送――±800 kV直流和1000kV 交流第⼆节输电线路的分类、组成1 输电线路的分类1) 按结构（架设⽅法）分类架空输电线路和电缆线路2) 按输电电压分类低压配电线路、⾼压配电线路、⾼压输电线路、超⾼压输电线路、特⾼压输电线路3) 按电流性质分类交流输电线路和直流输电线路2 架空输电线路组成架空输电线路主要由基础、杆塔、拉线、导线、避雷线（光缆）、绝缘⼦、⾦具以及接地装置。
1）基础杆塔的地下部分的总体统称基础，它是输电线路的重要组成部分，⼀般基础投资占本体投资的15％～30%，⼯期占施⼯总⼯期的30%～50%。
钢筋混泥⼟杆基础有地下部分电杆和三盘（底盘、卡盘和拉线盘）。
钢管杆基础有钢管桩基础、钢筋混凝⼟基础和联合桩基础。
铁塔基础有⼤块混凝⼟基础、钢筋混凝⼟基础、主⾓钢插⼊式基础、掏挖式基础、岩⽯基础、⾦属基础、机扩基础、爆扩桩基础、灌注桩基础、联合桩基础、圆柱固结式基础、⼈字形基础、联合基础。
风电场输电线路基本知识
• 3.按杆塔材料分类
• ⑴铁塔线路
• 整条输电线路是以角钢或钢 管组合的铁塔作支持物。钢 材多，占地少，整齐美观， 使用年限较长。
• ⑵混凝土杆线路
• 整条输电线路是以钢筋混凝 土电杆作支持物，一般有分 段焊接式和分段焊接与整根 拔梢式的钢筋混凝土电杆两 种。
• ⑶木杆输电线路
• 整条输电线路是以木杆作为 支持物。。
杆塔在平坦地区一般占杆塔总数的80％左右。 • 耐张杆塔：又称承力杆塔，与直线杆塔相比，其强度较大
，可承受导线和地线的拉力。耐张杆塔将线路分隔成若干 耐张段，以便于施工和检修。 • 转角杆塔：用于线路的转弯处，有直线型和耐张型两种。
精品课件
• 终端杆塔：它是耐张杆塔的一种，用于线路的首端和终端 ，经常承受导线和地线一个方向的拉力。
• 由表1-1可见．铜的导电性能最好，机械强度高、 耐腐蚀性强，是一种理想的导线材料。但由于铜 相对于具它金属来说用途较广而储量较少。因此 ，架空线路的导线，除特殊需要外，一般都不采 用铜导线。
• 铝的导电率仅次于铜。铝的比重小，采用铝线时 杆塔受力较小。但由于铝的机械强度低，允许应 力小，所以铝导线只用在档距较小的10KV及以下 的线路。此外，铝的抗酸、碱、盐的能力较差， 故沿海地区和化工厂附近不宜采用。
、空心导线、钢铝混绞线、钢芯铝包钢绞线、铝包钢绞线 、分裂导线)。
• 因为高压架空线路上不允许采用单股导线，所以实际上架 空线路上均采用多股绞线。多股绞线的优点是比同样截面 单股线的机械强度高，柔韧性好、可靠性高。同时，它的 集肤效应较弱，截面金属利用率高。
精品课件
a单股导线；b单金属多股绞线；c铜芯铝绞线；d扩径铜芯铝绞线；e穿心导线； f铜铝混绞线；g铜芯铝包钢绞线；h铝包钢绞线避雷线；i分裂导线
风电场电气系统应用需要掌握的知识点
风电场电气系统应用需要掌握的知识点风电场电气系统应用需要掌握的知识点第一章1、风力发电机组:用于实现该能量转换过程的成套设备（利用风力机获取风能转化为机械能，再利用发电机将风力机输出的机械能转化为电能输出的生产过程）2、风电场：在一定的地域范围内，由同一单位经营管理的所有风力发电机组机配套的输变电设备、建筑设施、运行维护人员等共同组成的集合体。
3、一次能源、二次能源：①一次能源：那些存在于自然界可以直接利用的能源；②二次能源：一次能源无论经过几次转换所得到的另一种能源。
4、什么是电力系统？包括风电场在内的各类发电厂站、实现电压等级变换和能量输送的电网、消耗电能的各类设备（用户或负荷)共同构成的，用于生产、传输、变换、分配和消耗电能的系统。
5、什么是电气部分？电力系统各个环节的带电部分。
6、电气一次、二次部分的概念及其基本组成是什么？①概念：用于能量生产、变换、分配、传输和消耗的部分称为电气一次部分；对本厂站内一次部分进行测量、监视控制和保护的部分称为电气二次部分。
②基本组成：一次部分最为重要的是发电机、变压器、电动机··二次部分由互感器和一些仪表组成。
第二章1、风电厂与常规电厂的区别是什么？①风力发电机组的单机容量小；②风电场的电能生产方式比较分散，发电机组数目多；③风电机组输出的电压等级低（输出电压一般为690V或400V）；④风力发电机组的类型多样化；⑤风电场的功率输出特性复杂；⑥风电机组并网需要电力电子换流设备。
2、风电场的电气部分的构成有哪些？其一次系统主要由哪几部分组成？各部分的作用是什么？（1）风电场的电气部分是由一次部分(系统）和二次部分（系统）共同组成。
（2）一次系统主要部分：风电机组、集电系统、升压变电站及厂用电系统。
（3）作用：①风电机组除了风力机和发电机以外，还包括电力电子换流器（有时也称为变频器）和对应的机组升压变压器（有的文献称之为集电变压器）；②集电系统将风电机组生产的电能按组收集起来；③升压变压站的主变压器将集电系统汇集的电能再次升高；④风电场的厂用电包括维持风电场正常运行及安排检修维护等生产用电和风电场运行维护人员在风电场内的生活用电等。
输电线路基础知识输电线路基础知识
输电线路基础知识输电线路基础知识输电线路是指将电能从一处输送到另一处的电力输送系统。
它将发电厂和电网负荷之间的距离克服了。
输电线路是现代电力系统的关键组成部分，它们以高电压交流电的形式将电能从发电站输送到各大城市和工业区域。
本文将探讨输电线路的基础知识。
一、输电线路的组成部分输电线路由电站、变电站、输电线路和配电站组成。
输电线路由高压、中压和低压线缆组成。
1. 高压线路：高压线路顾名思义是指输电时使用的电线，电压是110kV、220kV、330kV、500kV，也有几个特高压等级的电压（1000kV和1200kV）。
高压火线通常由钢塔或混凝土杆支撑。
2. 中压线路：中压电线用于电网，通常在配电站或变电站和终端之间。
电压在10kV至35kV之间。
与高压电线相比，杆塔数量较少且较矮。
3. 低压线路：低压线路指其电压在1000V以下。
在城市中发现，这些电线经常附着在杆子或建筑物上并且通过变压器降压。
二、输电线路的分类根据功率的大小和输电距离的远近，输电线路可以分为三类：1. 高压长距离输电线路：输电距离长，功率大，适用于将电能从发电站输送到不同地区。
在负荷较大的情况下，需要使用高压线路。
2. 中压短距离输电线路：比高压线路更为常见，用于在城市和城市之间输电。
这些线路使我们的日常生活受益，例如电路、电视、电话等。
3. 低压电力线：随处可见。
这些电线用于为家庭和商业设施提供电力。
三、输电线路的材料输电线路最常用的材料是铝和铜。
铜是材料的优选，但成本过高。
铝比钢轻，价格适中，耐腐蚀性好且有良好的导电性。
四、输电线路的拓扑结构输电线路由以下三种拓扑结构组成：1. 单线地线：这是一种常见的输电线路，包括带有单一中性导线的杆塔和可调节的“三角形”线路。
2. 双回路：双回路输电线路包括两个平行的电缆并联运转。
3. 转角塔：这种拓扑结构允许电线沿着特定的角度进行弯曲，使得输电路线在建筑物和其他障碍物周围穿过时不会遇到问题。
输电线路基本知识培训课件
用途代号
型式代号 种类代号
V
B
5421
39
呼称高（m） 分级
上例中表示，该塔为直线酒杯型铁塔，呼称高33m。
架空线路的杆塔一般根据其材质、用途、导线回路数、 结构形式等进行分类。 （1）按材质分类：钢筋混凝土电杆、钢管杆、角钢塔、 钢管塔。 （2）按用途分类：直线（杆）塔、耐张（杆）塔、终端 （杆）塔、直线 转角（杆）塔、特种（杆） 塔。
在线路档距中当架空线受到垂直于线路方向的风力作用时就会在其背风面形成按一定频率上下交替的稳定涡流如图所示在涡流升力分量的作用下使架空线在其垂直面内产生周期性振荡称为架空线振动
输电线路基本知识
2016年05月23日
培训的主要目的
为了使工作站所有员工更好第做好输电线路的运 行维护及检修工作，掌握输电线路的基本组成， 了解各组成部分的基本作用，增强线路运维知识， 提升工作站员工的知识技能水平。
4、金具：送电线路金具，按其主要性能和用途可 分为：线夹类、连接金具类、接续金具类、防护金 具类、拉线金具类。 （1）线夹类： 悬式线夹：用于将导线固定在直线杆塔的悬垂绝 缘子串上，或将架空地线悬挂在线固 定在耐张绝缘子串上，起锚固作用。耐 张线夹有三大类，即：螺栓式耐张线夹 ；压缩型耐张线夹；楔型线夹。
常规杆塔型号表示方法：
（1）按杆塔用途分类代号含义：
Z——直线杆塔 ZJ——直线转角杆塔 N——耐张杆塔 J——转角杆塔 D——终端杆塔 F——分支杆塔 K——跨越杆塔 H——换位杆塔
（2）按杆塔外形或导线布置型式代号含义：
S——上字型 C——叉骨型（鸟骨型） M——猫头型 V——V字型 J——三角型 G——干字型 Y——羊角型 B——酒杯型 SZ——正伞型 SD——倒伞型 T——田字型 W——王字型 A——A字型 Me——门型 Gu——鼓型
风电场基础知识
微观选址因素
微观选址按照以下原则设计：尽量集中布置、尽量
减小风电机组之间尾流影响、避开障碍物的尾流影 响区、满足风电机组的运输条件和安装条件、视觉 上要尽量美观。
风速仪
传统测风仪有风杯式风速仪、螺旋浆式风速计及 风压板风速仪等。新型测风仪有超声波测风仪、多普 勒测风雷达测风仪、风廓线仪等。 常用的风杯式风速仪如图1所示。
图1
风速仪
这是一种机械式测风仪，由一个垂直方向的螺 旋轴和三个风杯组成。风杯式风速仪的转速可以反 映风速的大小。 旋桨式风速计，由一个三叶或四叶螺旋桨组成 感应部分，将其安装在一个风向标的前端，使它随 时对准风的来向。桨叶绕水平轴以正比于风速的转 速旋转。 一般情况下，风速仪和风向标配合使用，可以 记录风速和风向数据。
风电场基础知识培训
涿鹿风电场
风电场的组成及工作原理
风电场是指将风能捕获、转换成电能并通过输 电ቤተ መጻሕፍቲ ባይዱ路送入电网的场所，由四部分构成： 1、风力发电机组：风电场的发电装置。 2、道路：包括风力发电机旁的检修通道、变 电站站内站外道路、风场内道路及风场进出通道。 3、集电线路：分散布置的风力发电机组所发 电能的汇集、传送通道。 4、变电站：风电场的运行监控中心及电能配 送中心。
风速仪
机械式测风仪的优点在于可靠性高，成本低。 但同时也存在机械轴承磨损的情况，因此需要定期 检测甚至进行更换，另外，在结冰地区，需要安装 加热设备防止仪器结冰。
风速仪
非接触式测风仪有超声波风速仪和激光风速仪 等。超声波风速仪通过检测声波的相位变化来记录 风速，这些非机械式风速仪的优点在于受结冰天气 （气候）的影响较小。
风电场选址
宏观选址因素
微观选址因素
宏观选址因素
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风电场输电线路基础知识
目
录
• 第一节 输电线路类型 • 第二节 输电线路主要组成部分 • 第三节 光纤基础知识
风电场输电线路简介
• 风电场输电线路是连接风电机组、变电所与电力 网的一个传送电能的系统。 • 按传输媒介分为架空线路和电缆线路。由于架空 线路具有线路结构简单，施工周期短，建设费用 低，输送容量大，维护检修方便，所以广泛应用。 特殊情况如：地面狭窄、线路拥挤、穿越重要地 区、森林保护等特殊要求除外 • 架空输电线路是由绝缘子将导线架设在杆塔上， 并与风电场或变电站互相连接，构成电力系统或 电力网，用以输送电能。 • 风机690V 风机变35KV 集电线路 配电 室 主变 变电站 电力网
• 3．杆塔
• 杆塔用来支持导线和避雷线，并使导线和导线间，导线和 避雷线间，导线和杆塔间以及导线和大地、公路、铁轨、 水面、通信线等被跨越物之间，保持一定的安全距离。 • (1).按杆塔的材质分为：铁塔、水泥杆、木杆。 • (2).按杆塔的类型分为：直线杆塔、耐张杆塔、转角杆塔、 终端杆塔、跨越杆塔、换位杆塔。 • 直线杆塔：又称中间杆塔，用于线路直线中间部分。这种 杆塔在平坦地区一般占杆塔总数的80％左右。 • 耐张杆塔：又称承力杆塔，与直线杆塔相比，其强度较大， 可承受导线和地线的拉力。耐张杆塔将线路分隔成若干耐 张段，以便于施工和检修。 • 转角杆塔：用于线路的转弯处，有直线型和耐张型两种。
铜 铝 钢 铝合金
• 由表1-1可见．铜的导电性能最好，机械强度高、 耐腐蚀性强，是一种理想的导线材料。但由于铜 相对于具它金属来说用途较广而储量较少。因此， 架空线路的导线，除特殊需要外，一般都不采用 铜导线。 • 铝的导电率仅次于铜。铝的比重小，采用铝线时 杆塔受力较小。但由于铝的机械强度低，允许应 力小，所以铝导线只用在档距较小的10KV及以下 的线路。此外，铝的抗酸、碱、盐的能力较差， 故沿海地区和化工厂附近不宜采用。 • 钢的导电率是最低的，但它的机械强度很高，在 线路跨越山谷、江河等特大档距中有时采用钢导 线。钢线需要镀锌以防锈蚀。
• ⑴.悬垂线夹
• 悬垂线夹用于将导线悬挂在直线杆塔的绝缘子串上，或将 避雷线悬挂在直线杆塔上，也可用于换位杆塔上支持换位 导线以及非直线杆塔跳线的固定。如图1-8(a)所示。
• ⑵.耐张线夹
• • • • 耐张线夹用于将导线固定在 承力杆塔的耐张绝缘子串上， 以及将避雷器线固定在承力 图1-8 （a）悬垂线夹 杆塔上。如图1-8(b)所示。
• 2.架空送电线路的弧垂（驰度） • 导线的悬挂点等高（如图1-4，a）时，连接两个悬挂点的水平线与导 线最低点的垂直距离，称为架空送电线路的弧垂f。导线的悬挂点不等 高（如图1-4，b）时，其弧垂可以分为两个，即导线的两个不同高度 的悬挂点至导线最低点的两个垂直距离f1和f2，f为架空线两悬挂点连 线中点的垂度，即施工时的观测弧垂度。
第二节 输电线路主要组成部分
1-避雷线 2-防振锤 3-线夹 4-导线 5-绝缘子 6-杆塔 7-基础
• 1．导线
• 导线是线路的主要组成部分，用以传输电流。架空线路的 导线不仅要有良好的导电性能，还应具有以下特点：机械 强度高、耐磨耐折、抗腐蚀性强及质轻价廉等。 • 常用的导线材料有铜、铝、钢、铝合金等，各种材料的物 理性能见表1-1所示。 • 表1-1导线材料的物理特性
图1-4 弧垂示意图
• 3.架空送电线路的限距（安全距离） • 导线各点对地及其它设施（包括地面、最高水面、建筑物、电力线、 通讯线、树木等）之安全垂直距离、水平距离及导线对杆塔本体的最 小距离，称为限距。
第三节 光纤的分类
• A.按光在光纤中的传输模式可分为：单模光 纤和多模光纤。 • B.按最佳传输频率窗口分：常规型单模光纤 和色散位移型单模光纤。 • C.按折射率分布情况分：突变型和渐变型 光纤。
• 终端杆塔：它是耐张杆塔的一种，用于线路的首端和终端， 经常承受导线和地线一个方向的拉力。 • 跨越杆塔：用于线路与铁路、河流、湖泊、山谷及其他交 叉跨越处，要求有较大对高度。 • 换位杆塔：用于线路中导线需要换位处。 • (3).按杆塔的回路分：单回路杆塔、双回路杆塔和多回路 杆塔。 • (4).按杆塔的型式分： • 铁塔：上字型铁塔、酒杯型铁塔、猫头型铁塔、干字型铁 塔、蝶型铁塔（一般作为大跨越）、鼓型铁塔（同塔双 回）、拉线门型铁塔、拉线V型铁塔等。 • 水泥杆：上字型杆、门型杆、II型杆、A型杆等
• 铝合金是在铝中加入少量镁、硅、铁等元素制成的。它具 有重量轻而机械强度较高的优点，其电阻率比铝线略高， 但耐振性差，目前尚未大量使用。 • 架空线路的导线结构可分三种形式. • (1)单股线； • (2)单金属多股线； • (3)复合金属多股绞线(包括钢芯铝绞线、扩径钢芯铝绞线、 空心导线、钢铝混绞线、钢芯铝包钢绞线、铝包钢绞线、 分裂导线)。 • 因为高压架空线路上不允许采用单股导线，所以实际上架 空线路上均采用多股绞线。多股绞线的优点是比同样截面 单股线的机械强度高，柔韧性好、可靠性高。同时，它的 集肤效应较弱，截面金属利用率高。
猫头型铁塔
鼓型铁塔
干字型铁塔
拉线V型铁塔
上字型铁塔
拉线门型铁塔
酒杯型铁塔
• 4．绝缘子
• 绝缘子可以保证导线和横担、杆塔有足够的绝缘。它还经受着日晒、 雨淋、气候变化及化学物质的腐蚀。因此，绝缘子既要有良好的电气 性能，又要有足够的机械强度。 • 绝缘子的分类： • ⑴.按结构分为：支持绝缘子、悬式绝缘子、防污型绝缘子和套管绝 缘子。 • ⑵.按型式分为：针式绝缘子、蝶式绝缘子、悬式绝缘子、瓷横担、 棒式绝缘子、拉紧绝缘子等。 • ⑶.按材质分为：瓷质绝缘子、钢化玻璃绝缘子、复合（硅橡胶）绝 缘子。 • 运行中良好绝缘子最少片数 ：
• 6.拉线金具
• 拉线金具主要用于固定拉线杆塔，它包括从杆塔顶端引至 地面拉线基础的出土拉环与拉线之间所有的零件。如图110所示。
如图1-10拉线金具
图1-9 （a）连接金具
（b）保护金具
7、拉线
架空线路的电杆在架线以后，会发生受力不平衡现象，因此必 须用拉线稳固电杆。此外，当电杆的埋设基础不牢固时，也常 使用拉线来补强；当负荷超过电杆的安全强度时，也常用拉线 来减少其弯曲力矩。 拉线按用途和结构可分以下几种： (1)普通拉线(又叫尽头拉线)，用于线路的耐张终端杆、转角杆 和分支杆，主要起拉力平衡的作用。 (2)转角拉线，用于转角杆，主要起拉力平衡作用。 (3)人字拉线(又叫两侧拉线) ，用于基础不坚固和交叉跨越加高 杆或较长的耐张段(两根耐张杆之间)中间的直线杆上，主要作 用是在狂风暴雨时保持电杆平衡，以免倒杆、断杆。
三种类别的光缆
• OPGW光缆（光纤复合架空地线）。把光纤放置在架空高 压输电线的地线中，用以构成输电线路上的光纤通信网， 这种结构形式兼具地线与通信双重功能，一般称作OPGW 光缆。 • OPPC是电力通信系统的一种新型特种光缆，是在传统的 相线结构中将光纤单元复合在导线中的光缆，是充分利用 电力系统自身的线路资源 • ADSS（全介质自承式）的缩写。全介质即光缆所用的是 全介质材料。自承式是指光缆自身加强构件能承受自重及 外界负荷。
(4)高桩拉线(又叫水平拉线)，用于跨越道路、渠道和交通 要道处，高桩拉线应保持一定高度，以免妨碍交通。 (5)自身拉线(又叫弓形拉线) ，为了防止电杆受力不平衡或 防止电杆弯曲，因地形限制不能安装普通拉线时，可采用 自身拉线。
• 8．基本知识
• 1.档距：指两座相邻杆塔导线悬点间的水平距离，如图1-1所示。档距 分为： • (1)水平档距：指两相邻档距的平均值，如图1-2所示，杆塔A的水平 档距。
送电线路杆塔的分类
1、按用途分类：直线（杆）塔、耐张（杆）塔、分支（杆） 塔、直线小转角（杆）塔、跨越（杆） 塔。
转角耐张（杆）塔
直线（杆）塔
小转角杆 （角度在5°-20°）
十字分支杆
跨越杆塔
• 2、按回 路数分： 单回路 双回路、 三回路、 四回路、 多回路。
• 3.按杆塔材料分类 • ⑴铁塔线路 • 整条输电线路是以角钢或钢 管组合的铁塔作支持物。钢 材多，占地少，整齐美观， 使用年限较长。 • ⑵混凝土杆线路 • 整条输电线路是以钢筋混凝 土电杆作支持物，一般有分 段焊接式和分段焊接与整根 拔梢式的钢筋混凝土电杆两 种。 • ⑶木杆输电线路 • 整条输电线路是以木杆作为 支持物。。
a单股导线；b单金属多股绞线；c铜芯铝绞线；d扩径铜芯铝绞线；e穿心导线； f铜铝混绞线；g铜芯铝包钢绞线；h铝包钢绞线避雷线；i分裂导线
• 2．避雷线 • 避雷线也称架空地线，是把雷电流引入大地，以 保护线路绝缘免遭大气过电压的破坏。架空避雷 线可分为四种：一般架空避雷线、绝缘架空避雷 线、屏蔽架空避雷线和复合光纤架空避雷线。 • 输电线路的避雷线一般采用钢绞线，超高压输电 线路的避雷线正常运行时对地是绝缘的。 • 绝缘避雷线是通过具有并联放电间隙的绝缘子与 杆塔和大地绝缘，雷击是击穿放电间隙将雷电流 引入地下，绝缘避雷线主要作用是载波的通讯通 道、熔冰、和减小潜供电流等。
电压等级 （kV） 片数
35 2
66 3
110 5
220 9
330 16
500 23
瓷横担
拉紧绝缘子
蝶式绝缘子
针式绝缘子
悬式绝缘子
棒式绝缘子
复合绝缘子
钢化玻璃绝缘子
瓷质绝缘子
• 5.金具
