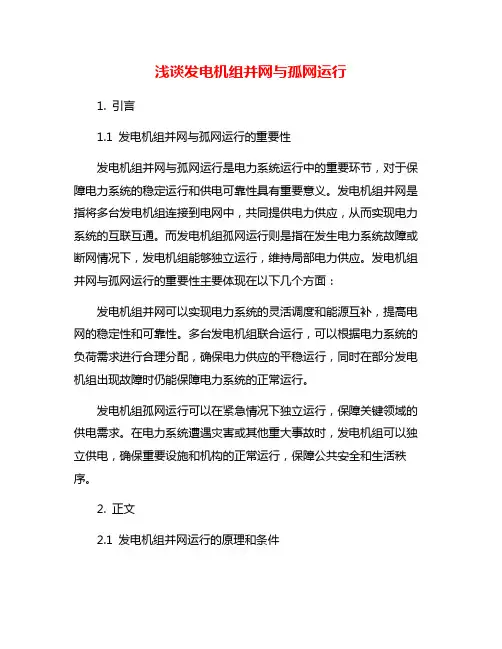

浅谈发电机组并网与孤网运行1. 引言1.1 发电机组并网与孤网运行的重要性发电机组并网与孤网运行是电力系统运行中的重要环节，对于保障电力系统的稳定运行和供电可靠性具有重要意义。
发电机组并网是指将多台发电机组连接到电网中，共同提供电力供应，从而实现电力系统的互联互通。
而发电机组孤网运行则是指在发生电力系统故障或断网情况下，发电机组能够独立运行，维持局部电力供应。
发电机组并网与孤网运行的重要性主要体现在以下几个方面：发电机组并网可以实现电力系统的灵活调度和能源互补，提高电网的稳定性和可靠性。
多台发电机组联合运行，可以根据电力系统的负荷需求进行合理分配，确保电力供应的平稳运行，同时在部分发电机组出现故障时仍能保障电力系统的正常运行。
发电机组孤网运行可以在紧急情况下独立运行，保障关键领域的供电需求。
在电力系统遭遇灾害或其他重大事故时，发电机组可以独立供电，确保重要设施和机构的正常运行，保障公共安全和生活秩序。
2. 正文2.1 发电机组并网运行的原理和条件发电机组并网运行的原理和条件是指多台发电机组通过联络运行，将各自的电能合并输出到电网中。
实现发电机组并网运行需要满足以下条件：1. 发电机组的发电频率、相位和电压波形需要与电网相匹配，否则会导致系统不稳定甚至短路。
2. 发电机组需要具备可靠的保护装置和自动调节装置，以应对突发故障和负载波动。
3. 发电机组之间需要进行同步和相位校验，确保各个发电机组的输出在合理范围内。
4. 发电机组需要按照电网运行规程配合调度操作，保证整个系统的平稳运行。
5. 发电机组需要具备与电网同步运行的能力，包括调频、调压等功能。
发电机组并网运行的原理是通过自动调节装置使各个发电机组同步运行，实现电能合并输出到电网中。
只有符合上述条件，发电机组才能够安全稳定地并网运行，提供可靠的电力支持。
发电机组并网运行的优势在于可以提高电网的供电可靠性和稳定性，同时还可以实现发电资源的最优配置和调度。
发电机组并网安全条件及评价范文
发电机组并网安全条件及评价范文引言发电机组并网是指将发电机组接入电力系统并提供电能，成为系统的一部分。
在实际运行中，发电机组并网是能源互联网发展的重要组成部分，也是电力系统可靠、稳定运行的关键因素之一。
发电机组并网安全评价是指通过对发电机组并网的运行状态、机构功能和安全保障措施进行分析以及确定安全保障要求，防范并消除事故隐患的安全技术评价。
本文主要针对发电机组并网安全条件及评价方法进行阐述。
发电机组并网安全条件1.电力系统稳态运行条件发电机组必须满足电力系统稳态运行的要求，即发电机组的输出电量必须匹配电力系统的负荷需求。
这意味着发电机组的输出电压、频率、相序等参数必须与电力系统的要求相符。
2.电力系统动态稳定条件发电机组并网的过程中，发电机组必须能够满足电力系统的动态稳定要求，以消除系统内的短暂电力波动和起伏，保持电力系统的稳定。
这要求发电机组具有良好的调节、控制和保护功能。
3.发电机组保护条件发电机组的保护功能是保障发电机组与电力系统的安全运行的关键。
发电机组必须具有过压、欠频、欠压、短路等安全保护装置，确保在发生故障时，能够对发电机组进行及时保护和切除。
4.发电机组静态安全条件发电机组的静态安全条件是指发电机组在运行过程中，能够满足电力系统的要求，同时不影响发电机组自身性能和运行状态。
发电机组并网安全评价范文1.满足电力系统的技术要求发电机组并网需要满足电力系统的技术要求，例如，起动时间、电压、频率和功率响应时间等。
通过监测和分析发电机组的输电量，可以评估发电机组的电力性能并发现潜在的时间延迟和测量误差问题。
2.发电机组的控制和保护功能是否完备发电机组必须具备完备的控制和保护功能，以确保发电机组与电力系统之间的电气互动安全、稳定和可靠。
这包括对电压、频率、热量、功率和转速等参数进行监测和保护。
3.利用智能监控系统利用智能监控系统可以实现对发电机组的实时监测和诊断，评估其内部状态和安全性能，并在出现任何问题时及时切除，保障其安全运行。
风力发电机组的并网
风力发电机组的并网当平均风速高于3m/s时，风轮开头渐渐起动；风速连续上升，当v4m/s时，机组可自起动直到某一设定转速，此时发电机将按掌握程序被自动地联入电网。
一般总是小发电机先并网；当风速连续上升到7～8m/s，发电机将被切换到大发电机运行。
假如平均风速处于8～20m/s，则直接从大发电机并网。
发电机的并网过程，是通过三相主电路上的三组晶闸管完成的。
当发电机过渡到稳定的发电状态后，与晶闸管电路平行的旁路接触器合上，机组完成并网过程，进入稳定运行状态。
为了避开产生火花，旁路接触器的开与关，都是在晶闸管关断前进行的。
(一)大小发电机的软并网程序1)发电机转速已达到预置的切人点，该点的设定应低于发电机同步转速。
2)连接在发电机与电网之间的开关元件晶闸管被触发导通(这时旁路接触器处于断开状态)，导通角随发电机转速与同步转速的接近而增大，随着导通角的增大，发电机转速的加速度减小。
3)当发电机达到同步转速时，晶闸管导通角完全打开，转速超过同步转速进入发电状态。
4)进入发电状态后，晶闸管导通角连续完全导通，但这时绝大部分的电流是通过旁路接触器输送给电网的，由于它比晶闸管电路的电阻小得多。
并网过程中，电流一般被限制在大发电机额定电流以下，如超出额定电流时间持续 3.0s，可以断定晶闸管故障，需要平安停机。
由于并网过程是在转速达到同步转速四周进行的，这时转差不大，冲击电流较小，主要是励磁涌流的存在，持续30～40ms。
因此无需依据电流反馈调整导通角。
晶闸管根据0°、15°、30°、45°、60°、75°、90°、180°导通角依次变化，可保证起动电流在额定电流以下。
晶闸管导通角由0°大到180°完全导通，时间一般不超过6s，否则被认为故障。
晶闸管完全导通1s后，旁路接触器吸合，发出吸合命令1s内应收到旁路反馈信号，否则旁路投入失败，正常停机。
柴油发电机组自动并机并网系统方案精
柴油发电机组自动并机并网系统方案精东莞XX公司柴油发电机组自动并机并网系统方案发电机充电器、发电机控制器、发电机调压板（电压调节器、数字AVR、电子调速器等发电机配件厂家柴油发电机组自动并机并网系统方案一、环境条件与系统参数1.极限最高温度：70摄氏度IEC60062.极限最低温度:-25摄氏度IECXXX相对湿度:25摄氏度时95%4.海拔高度:2000米内5.抗震能力：地震烈度8度6.输入电压:40VAC-600VAC7.输入电流:5A8.最大输入电流：4倍额定电流长期20倍额定电流0秒9.编程继电器:8A250V10.工作电源:8-36VDC25W测量精确度:1.0IEC60682.防护等级:面板IP52整体IP20IEN609、功能描述1.并机系统概述并机系统用于柴油发电机组的自动化并联和并网运行，配合主控柜可实现无人值守运行方式，满足自动启动、自动并联和并网输出的功能，总共4台0KV800KW发电机组独立运行或者并联于气机母排运行。
主控制柜可延伸监测和控制范围，包括自动加油系统工作状态、液位、故障信号、进排风系统、远置冷却系统、断路器状态、断路器告警，具有第3方通信接口，提供Modbus通信协议或者TCP通信，远距离传输采用光纤通信模组。
本方案为独立电站设计，无电网电压情况下，可根据主发电机运行情况、电力参数等外部因素来调整发电机组的运行状态，当紧急情况或需要发电机组运行时并机系统自动投入运行，可实现系统内任意台或者多台发电机组并网使用，主控柜实现并联系统集中监测和运行逻辑处理，共同完成自动投入，自动负载均分，自动撤出，支持加载斜坡和卸载斜坡功能，和自动冷却停止的控制，系统时间和定时器时间可根据使用情况和项目要求随意设定。
如原理图所示，发电机组运行于独立的母排，通过两端的母联开关与号、2号气机母排连接，当所有气机都停止运行后，发电机组做孤岛运行，独立为母排供电；当任意一台气机投入运行，并网系统自动判断并网运行，母排上的0KV发电机组，可同时或者部分并联于母排上运行，共同分担母线的负荷；目前提供4台机组,预留台发电机组接口，包括并机柜控制回路、主控柜连接回路、高压开关柜控制及母排回路。
风电场岗位认证问答题库

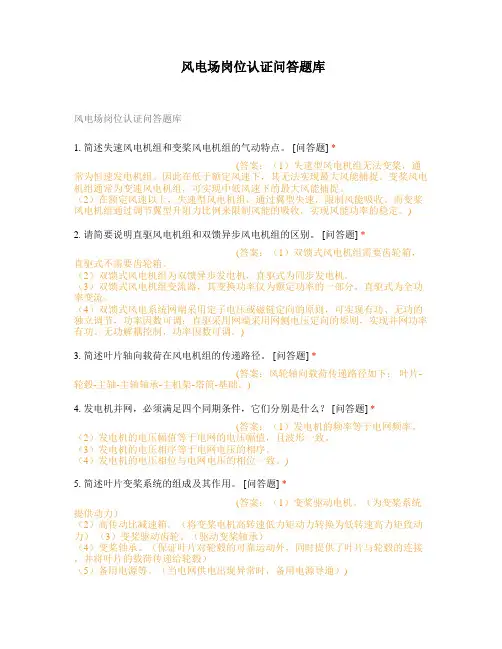

风电场岗位认证问答题库风电场岗位认证问答题库1. 简述失速风电机组和变桨风电机组的气动特点。
[问答题] *_________________________________(答案：（1）失速型风电机组无法变桨，通常为恒速发电机组。
因此在低于额定风速下，其无法实现最大风能捕捉。
变桨风电机组通常为变速风电机组，可实现中低风速下的最大风能捕捉。
（2）在额定风速以上，失速型风电机组，通过翼型失速，限制风能吸收。
而变桨风电机组通过调节翼型升阻力比例来限制风能的吸收，实现风能功率的稳定。
) 2. 请简要说明直驱风电机组和双馈异步风电机组的区别。
[问答题] *_________________________________(答案：（1）双馈式风电机组需要齿轮箱，直驱式不需要齿轮箱。
（2）双馈式风电机组为双馈异步发电机，直驱式为同步发电机。
（3）双馈式风电机组变流器，其变换功率仅为额定功率的一部分，直驱式为全功率变流。
（4）双馈式风电系统网端采用定子电压或磁链定向的原则，可实现有功、无功的独立调节，功率因数可调；直驱采用网端采用网侧电压定向的原则，实现并网功率有功、无功解耦控制，功率因数可调。
)3. 简述叶片轴向载荷在风电机组的传递路径。
[问答题] *_________________________________(答案：风轮轴向载荷传递路径如下：叶片-轮毂-主轴-主轴轴承-主机架-塔筒-基础。
)4. 发电机并网，必须满足四个同期条件，它们分别是什么？ [问答题] *_________________________________(答案：（1）发电机的频率等于电网频率。
（2）发电机的电压幅值等于电网的电压幅值，且波形一致。
（3）发电机的电压相序等于电网电压的相序。
（4）发电机的电压相位与电网电压的相位一致。
)5. 简述叶片变桨系统的组成及其作用。
[问答题] *_________________________________(答案：（1）变桨驱动电机。
柴油发电机组的并网运行技术说明

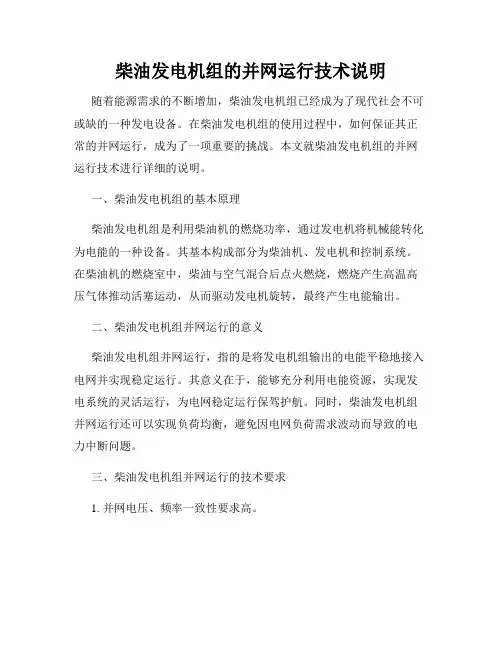

柴油发电机组的并网运行技术说明随着能源需求的不断增加，柴油发电机组已经成为了现代社会不可或缺的一种发电设备。
在柴油发电机组的使用过程中，如何保证其正常的并网运行，成为了一项重要的挑战。
本文就柴油发电机组的并网运行技术进行详细的说明。
一、柴油发电机组的基本原理柴油发电机组是利用柴油机的燃烧功率，通过发电机将机械能转化为电能的一种设备。
其基本构成部分为柴油机、发电机和控制系统。
在柴油机的燃烧室中，柴油与空气混合后点火燃烧，燃烧产生高温高压气体推动活塞运动，从而驱动发电机旋转，最终产生电能输出。
二、柴油发电机组并网运行的意义柴油发电机组并网运行，指的是将发电机组输出的电能平稳地接入电网并实现稳定运行。
其意义在于，能够充分利用电能资源，实现发电系统的灵活运行，为电网稳定运行保驾护航。
同时，柴油发电机组并网运行还可以实现负荷均衡，避免因电网负荷需求波动而导致的电力中断问题。
三、柴油发电机组并网运行的技术要求1. 并网电压、频率一致性要求高。
当柴油发电机组接入电网后，其输出的电能必须符合电网的要求，电压和频率一致性是关键。
这就要求柴油发电机组的控制系统具备精准的调节能力，以保证发电机输出电压和频率与电网保持一致。
2. 并网切换需具备很高的可靠性。
在柴油发电机组并网运行过程中，可能会发生电网突然中断的情况，这时候可以通过柴油发电机组快速切换为自备电源，以保证电网系统的连续供电。
因此柴油发电机组并网切换的可靠性是非常重要的。
3. 接地保护应到位。
为了保证柴油发电机组并网运行的安全，必须对接地保护进行到位设置。
在柴油发电机组的电源线路上应设置接地保护开关，当出现过电压或接地故障时能够及时断电，从而避免对设备和人员的伤害。
四、柴油发电机组并网运行的注意事项1. 控制系统稳定性。
柴油发电机组的并网运行最关键的就是控制系统的稳定性。
因此在使用过程中，应定时对控制系统进行维护和检查，确保各项参数调节正常，发电机组能够正常进行输出电能。
发电机组并网安全条件及评价word资料31页
发电机组并网安全条件及评价标准简介本标准规定了并网发电机组的电气一次设备及系统、电气二次设备及系统、调度运行及安全管理三个方面安全性评价的必备项目和评价项目、相关的评价方法和相应的评价依据。
本标准适用于并网运行的单机容量50MW 及以上的水电机组、燃气-蒸汽联合循环机组,100MW及以上的火电机组,核电机组(常规岛部分)。
上述类型的其他容量并网运行发电机组可参照执行。
英文名称：Security specification and its evaluation for generating unit interconnection中标分类：>>>>F20ICS分类：能源和热传导工程>>27.100电站综合发布部门：中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布日期：2012-06-29实施日期：2012-11-01首发日期：2012-06-29提出单位：国家电力监管委员会归口单位：全国电力监管标准化技术委员会(SAC/TC 296)主管部门：全国电力监管标准化技术委员会(SAC/TC 296)起草单位：国家电力监管委员会、中国电机工程学会、国家电网公司等起草人：陆延昌、陈峰、池建军、李若梅、黄幼茹等页数：52页出版社：中国标准出版社出版日期：2012-11-01[ 评论][ 关闭]前言本标准按照GB/T1.1—2009给出的规则起草。
本标准由国家电力监管委员会提出。
本标准由全国电力监管标准化技术委员会(SAC/TC296)归口。
本标准起草单位:国家电力监管委员会、中国电机工程学会、国家电网公司、中国南方电网有限责任公司、中国华能集团公司、中国大唐集团公司、中国华电集团公司、中国国电集团公司、中国电力投资集团公司、北京国华电力有限责任公司、华北电力科学研究院有限责任公司、北京电机工程学会。
本标准主要起草人:陆延昌、陈峰、池建军、李若梅、黄幼茹、王金萍、冷喜武、郑耀东、刘银顺、申彦红、胡湘燕、马继先、王天君、白亚民、李劲松、李和平、李晛、吴茂林、沈丙申、张洁、张章奎、苏为民、杨心平、杨振勇、荣燕、韩福坤、雷为民、蔡新华、樊玉林。
同步发电机组并联运行的条件
同步发电机组并联运行的条件一、背景介绍同步发电机组并联运行是指两台或多台同步发电机组以并联的方式运行，共同向电网供电。
通过并联运行，可以提高电力系统的可靠性和供电能力，并且实现发电机组之间的互补和协调。
二、并联运行的条件1. 同步特性一致同步发电机组在并联运行时，要求其同步特性一致，即发电机组的电压、频率、相位等参数要相同。
这样才能确保发电机组之间的电能互补和协调。
2. 发电机组参数匹配并联运行的发电机组的参数要相互匹配，包括发电机额定功率、功率因数、励磁方式、励磁电流等。
只有参数匹配的发电机组才能够进行并联运行，否则可能出现电流倒流、电压不平衡等问题。
3. 电网条件稳定并联运行的发电机组需要在电网电压、频率等条件稳定的情况下进行。
如果电网条件不稳定，可能会引起发电机组的电压和频率波动，导致并联运行失效或损坏发电机组设备。
4. 并联控制系统进行同步发电机组并联运行需要有专门的并联控制系统，通过控制系统对电压、频率等参数进行监测和调节，使发电机组之间保持同步并协调工作。
并联控制系统能够实现自动或手动控制，并根据需要进行发电机组的运行和停机控制。
三、同步发电机组并联运行的优势1. 提高供电可靠性通过同步发电机组的并联运行，可以提高供电可靠性。
一旦某台发电机组出现故障或停机维护，其他发电机组可以继续供电，保证电网的稳定运行。
2. 提升供电能力并联运行的多台发电机组具有相互互补的特点，可以提升供电能力。
当负荷增加时，可以通过启动更多的发电机组来满足需求，保持供电平衡。
3. 分担负荷压力多个发电机组的并联运行可以分担负荷的压力，减少单台发电机组的负荷，延长设备寿命，提高运行效率。
4. 发电效率提高多台发电机组的并联运行可以根据负荷情况进行合理调度，选择性地启动或停机，实现发电系统的优化运行，提高发电效率。
四、同步发电机组并联运行的应用1. 电力系统供电同步发电机组并联运行广泛应用于电力系统的供电，尤其是大型发电厂和电网调度中心。
浅谈发电机组并网与孤网运行
浅谈发电机组并网与孤网运行本文重点介绍了机组并网运行和孤网运行的特点，并详细阐述了机组并网运行和孤网运行时的运行特点和注意事项，以及两种运行方式优缺点。
标签：并网;孤网运行;频率;安全运行我国的系统电厂和各企业的自备电厂中发电机的正常运行方式一般有并网运行和孤网运行两种。
这两种运行方式都有不同的运行技术特点，并且运行中的差异非常大。
因为机组并网运行时机组运行非常的平稳，所以大部分电厂都是并网运行，并网运行的抗风险能力也非常强，但是随着实际生产过程中各个企业为了降低用电成本和提高供电的可靠性，建设了许多自备电厂，这些自备电厂大多采用孤网运行的方式，或是当公司的公用电网供电中断时机组进入孤网运行模式，以便保证自备电厂机组的连续可靠生产运行，避免企业因供电中断造成重大安全事故和经济损失。
1 发电机组并网运行1.1 并网的模式发电机组的并网运行通常是指发电机与系统电网相连接并列运行的方式，此时发电机的频率、电压、相位与系统上的其它发电机组完全相同。
并网运行又分为“普通并网”和“并网但不上网”两种模式。
普通并网是指发电机并网的同时可以向系统电网输送电量的运行方式。
并网但不上网的模式是指发电机组虽然与系统电网并网，但却不允许发电机组向系统电网输送电量，也就是只可以由系统电网向电厂送电的模式，这种模式一般适用于企业由自己建造的电网并有用电单位，这是企业的机组发的電量由企业自身全部自用，企业除了能够使用系统电量的同时也利用了系统电网的稳定性，有利于自备机组的稳定运行。
1.2 机组并网的条件现在的汽轮发电机组一般选用自动准同期的并列方式，汽轮发电机组要想与系统并网必须满足一下条件：（1）发电机的电压与系统电网电压大小相同，一般误差不允许超±5%的范围。
（2）发电机的相位与系统电网的相位一致，一般相位差不超过±10о。
（3）发电机的频率与系统频率相同，一般误差不超过±0.2HZ，原则上以发电机的频率高于系统频率比较合适。
发电机组并网的四个条件
并网的四个条件：1. 的频率与系统;2. 发电机出口与系统电压相同,其最大误差应在5%以内;3. 发电机相序与系统相序相同;4.发电机电压与系统电压; 当满足以上四个条件时,可以合上并网开关,使发电机组并入系统运行若以上条件中的任何一个不满足则在开关K的两端,会出现差额电压 ,如果闭合K,在发电机和电网组成的回路中必然会出现瞬态冲击电流;上述条件中,除相序一致是绝对条件外,其它条件都是相对的,因为通常电机可以承受一些小的冲击电流;并车的准备工作是检查并车条件和确定合闸时刻;通常用电压表测量电网电压 ,并调节发电机的励磁电流使得发电机的输出电压U=U1;再借助同步指示器检查并调整频率和相位以确定合闸时刻;并网运行的优势电网供电比单机供电有许多优点：①提高了供电的可靠性,一台电机发生故障或定期检修不会引起停电事故;②提高了供电的经济性和灵活性,例如水电厂与火电厂并联时,在枯水期和旺水期,两种电厂可以调配发电,使得水资源得到合理使用;在用电高峰期和低谷期,可以灵活地决定投入电网的发电机数量,提高了发电效率和供电灵活性;③提高了供电质量,电网的容量巨大相对于单台发电机或者个别负载可视为无穷大,单台发电机的投入与停机,个别负载的变化,对电网的影响甚微,衡量供电质量的电压和频率可视为恒定不变的常数; 电网对单台发电机来说可视为无穷大电网或无穷大汇流排;同步发电机并联到电网后,它的运行情况要受到电网的制约,也就是说它的电压、频率要和电网一致而不能单独变化;发电机自动同期并网:1.将同期调整开关切至细调位置,同期开关切至投入位置,同期闭锁装置在“闭锁”位置,观察组合同期表开始转动;2.自动同期：将自动准同期转换开关切至试验位置；按自动准同期装置启动按钮,此按钮上方的红灯亮；将自动准同期转换开关切至投入位置；观察同期表停在12点位置,观察有功功率表有指示显示,并网成功;2.将同期开关切至退出位置,退出同期表,将自动准同期开关切至退出位置,红灯灭;3.将同期闭锁装置切至解除位,同期调整切至断开位；4.将发电机出口主开关打在合后位置竖直位置,开关上方红灯亮;发电机手动同期并网:操作过程同自动同期并网操作1;手动同期:将发电机出口主开关打在预合位置竖直位置；观察左侧的组合同期表转至靠近12点位置,手动合主开关,红灯亮,并网成功;。
发电机同期并网技术简介
发电机同期并网技术简介摘要：本文简单介绍发电机同期并网原理，结合现场实际分别对手动、自动同期并网方式的优缺点进行总结。
关键词：手动、自动、并网1.概述在发电厂中，同期并网是电厂发电前的一项重大操作。
需要励磁、汽机控制等各系统之间协调配合，最终实现发电机稳定并入电网，将电能稳定送入电网。
一旦操作不当，可能造成系统波动、进相运行等异常事故，严重时会造成非同期并网、保护误动作，甚至导致停机停堆。
2.发电机并网原理发电机同期并网的原理：通过采集发电机出口电压互感器电压与系统侧电压比较，当达到设定条件时（包括两侧的电压幅值、相序、相位等条件时）发出合闸指令，通过闭合发电机出口断路器将发电机与系统并网，实现电能输送。
发电机并网的条件：（1）发电机机端电压与系统侧电压幅值相等并且波形一致；（2）发电机机端频率与系统侧频率相同，约50Hz；（3）发电机机端电压与系统侧电压相序相同。
（4）合闸瞬间，发电机机端电压与系统侧电压相位相同。
在以上四个条件具备的基础上，就能完成发电机的顺利并网，且在并网瞬间，发电机机端电压与系统电压的差值越小，则发电机并网时受到的冲击就越小，并网过程就越平稳。
3.发电机同期并网方式简介3.1同期装置简介深圳国立智能的SID-2FY型的同期装置，具有手动、自动准同期并网功能。
同期装置能够自动识别当前的并网模式，有差频并网、同频并网（合环）方式。
在差频并网时，通过精确的数学模型能够保证快速的捕捉第一次出现的并网时机，精确的在相角差为零度时完成无冲击并网。
在并网过程中，按模糊控制理论的算法，对机组频率以及电压进行自动控制，确保最快最平稳的使压差、频差进入整定范围，实现更为快速的并网。
3.2手动同期并网模式简介手动准同期装置是通过同期装置配置的选线器进行通道的选择，共设置3个通道，分别对应发电机出口断路器、主变高压侧110JA/120JA断路器（3/2接线的发电厂）。
通过选择不同的通道分别进行各个开关的同期并网操作。
直驱式永磁同步风力发电机组并网与保护
直驱式永磁同步风力发电机组并网与保护一、并网条件和方式1.并网条件永磁同步风力发电机组并联到电网时，为了防止过大的电流冲击和转矩冲击，风力发电机各相端电压的瞬时值要与电网端对应相电压的瞬时值完全一致，满足的条件：①波形相同；②幅值相同；③频率相同；④相序相同；⑤相位相同。
并网时因风力发电机旋转方向不变，只要使发电机的各相绕组输出端与电网各相互相对应，条件④就可以满足；而条件①可由发电机设计、制造和安装保证；因此并网时主要完成其他3个条件的检测和控制，其中频率相同必须满足。
2.并网方式（1）自动准同步并网。
满足上述理想并联条件的并网方式称为准同步并网，在这种并网方式下，并网瞬间不会产生冲击电流，电网电压不会下降，也不会对定子绕组和其他机械部件造成冲击。
永磁同步风力发电机组的起动与并网过程如下：当发电机在风力机带动下的转速接近同步转速时，励磁调节器给发电机输入励磁电流，通过调节励磁电流使发电机输出的端电压与电网电压相近。
在风力发电机的转速几乎达到同步转速、发电机的端电压与电网电压的幅值大致相同，并且断路器两端的电位差为零或很小时，控制断路器合闸并网。
永磁同步风力发电机并网后通过自整步作用牵入同步，使发电机电压频率与电网一致。
以上的检测与控制过程一般通过微机实现。
（2）自同步并网。
自动准同步并网的优点是合闸时没有明显的电流冲击，缺点是控制与操作复杂、费时。
当电网出现故障而要求迅速将备用发电机投入时，由于电网电压和频率出现不稳定，自动准同步法很难操作，往往采用自同步法实现并网运行。
自同步并网的方法是，同步发电机的转子励磁绕组先通过限流电阻短接，发电机中无励磁磁场，用原动机将发电机转子拖到同步转速附近（差值小于5%）时，将发电机并入电网，再立刻给发电机励磁，在定子、转子之间的电磁力作用下，发电机自动牵入同步。
由于发电机并网时转子绕组中无励磁电流，因而发电机定子绕组中没有感应电动势，不需要对发电机的电压和相角进行调节和校准，控制简单，并且从根本上排除不同步合闸的可能性。
柴油发电机组自动并机并网系统方案
柴油发电机组自动并机并网系统方案摘要：柴油发电机组自动并机并网所具备的条件是相序与电网相序相同、频率与电网频率相同、电压与电网电压相同，到发电机启动运行时，打开同期指示灯或同期表调校电压和频率与电网及相近，当在变暗的瞬间，可迅速合闸从而安全的成功变电。
柴油发电机并网之后，有效的提供了供电可靠性，多台发电机组可以基本免除单击发生故障或定期检修时所引起的停电事故，提高供电的经济性和有效性，就此作出探讨是有必要的。
关键词：柴油发电机组；自动并机并网；系统方案引言：发电变机组投入并列运行的整个过程叫做并列。
将一台发电机组先运行起来，把电压送至母线上，而另一台发电机组启动后，与前一台发电机组并列，应在合闸瞬间，发电机组不应出现有害的冲击电流，转轴不受到突然的冲击。
合闸后，转子应能很快的被拉入同步。
（即转子转速等于额定转速）。
一、柴油发电机组自动并机并网的环境条件与系统参数（一）极限最高及最低温度柴油发电机组自动并机并网的极限最高及最低温度分别为70℃和-25℃，其依据代码分别为IEC60060-2-1、IEC60068-2-2。
1.基本环境参数柴油发电机组自动并机并网相对湿度为25摄氏度时小于等于95%湿度，这一湿度比例是为了能够在更加合适的温度环境下，使柴油发电机组的使用更加稳定。
柴油发电机组自动并机并网的海拔高度一般为2千米内，本身的使用在此参数之内并不会产生大的波动，其抗震能力为地震烈度8度以内。
（三）基本工作参数柴油发电机组整体输入电压为40VAC-600VAC，同步的输入电流小于5A，倍额定电流长期20倍额定电流10秒，编程继电器参数为8A250V，工作电源参数为8-36VDC25W。
柴油发电机组的测量精确度为1.0IEC60688，同步的防护等级为面板IP52，整体IP20IEC/ene60529。
1.柴油发电机组自动并机并网的必要性1.柴油发电机组自动并机并网的必要性三项同步发电机是比较常用的交流发电机柴油发电机组的使用也是比较广泛的，单一的发电机对电网供应有一定的缺点，由于单一发动机没有办法保证供电质量及电压和频率的稳定性差，而发生故障可能就需要立刻停机，导致可靠性差，无法实现供电灵活性和经济性。
发电机并列运行条件
两台发电机要并网,其功率比一定必须相等.出力也不必一定相同.只要满足以下条件就可以:1，发电机的频率必须相同；2，发电机的电压波形要相同；3，发电机的电压大小，相位要相同；4，发电机的相序要相同。
5.必须有假负载加载中调试.与电流(做功)无关.不是出力,而是输出功率相等.否则会出现功率倒灌,虚功现象.如果不同,必须改变某台发电机的调速特性,使两台发电机的调速特性基本一致,调速特性可以通过调速器来改变两台不同容量的发电机组并机运行，当输出功率达到临近两台发电机组总容量时，是否会出现小容量发电机组先出现过载现象？回答：发电机组“并机运行”有两种不同的状态：一、并入无穷大电网运行，二、并小型独立小电网（孤网）运行或只有两台发电机独立并列运行。
如果是第一种状态，大电网在常态下发电机组输出的有功功率只与原动机的出力有关，成正比。
不会出现小容量发电机组功率优先的问题。
但是输出的无功功率与该发电机励磁系统的“调差率”有关！当电网电压变化时，“调差”相对灵敏的发电机输出的无功功率比另一台发电机变化要大。
如果是第二种状态，两台发电机组的功率输出就要由各自的“电抗”决定了，如果两台发电机独立并列运行时装设了“有功功率自动平衡分配”控制系统，那么当输出功率达到临近两台发电机组总容量时，是不会出现小容量发电机组出力优先情况的，有功功率会根据总负荷情况按机组容量比例自动平衡分配有功功率。
否则“电抗”小的机组将会大大加重负担，过负荷。
发电机组并联运行的条件一、发电机组并列运行的条件是什么？发电机组投入并列运行的整个过程叫做并列。
将一台发电机组先运行起来，把电压送至母线上，而另一台发电机组启动后，与前一台发电机组并列，应在合闸瞬间，发电机组不应出现有害的冲击电流，转轴不受到突然的冲击。
合闸后，转子应能很快的被拉入同步。
（即转子转速等于额定转速）因此发电机组并列必须具备以下条件：1.发电机组电压的有效值与波形必须相同.2.两台发电机电压的相位相同.3.两台发电机组的频率相同.4.两台发电机组的相序一致.二、什么叫发电机组的准同期并列法？怎样进行同期并列？准同期就是准确周期。
并网必备条件
一、电厂并网运行必备条件（一）、新建机组（电厂）应具有完备齐全的审批文件，满足国家规定的各项建厂要求。
完成了按基本建设要求应完成的各项交接试验并经有管辖权的质检机构验收合格。
（二）、并网电厂具有与电网经营企业签订的《并网调度协议》以及与购电企业或电网经营企业签订的《购售电合同》。
（三）、发电厂主接线和厂用电主接线满足发电厂接入系统设计可靠性标准和《电力系统安全稳定导则》的要求。
（四）、调度管辖范围划分明确，所有设备已按规定命名编号并报有关调度机构批准实施。
（五）、电厂值长、有关运行值班人员配齐，通过培训熟悉掌握相关规程制度，经考试合格持证上岗。
电厂值长、电气、通信、自动化等涉网运行值班负责人名单已报调度机构。
（六）、并网的发电厂一次、二次电气设备安装调试完毕，通过正式验收，试验数据齐全，技术指标合格，符合运行要求，相关参数已报调度机构，形成《启动验收委员会会议纪要》。
已完成现场运行规程编写，并报有关调度机构备案。
发电机组的调峰能力和进相运行能力满足《并网调度协议》的要求。
（七）、发电机组励磁系统及电调系统符合《并网调度协议》规定的技术标准。
励磁系统及电调系统框图、传递函数及相关参数已通过试验并报调度部门。
电力系统稳定装置（PSS）已通过试验，具备投入运行条件。
（八）、发电机组、升压站的继电保护配置、设备选型符合电力系统行业技术要求，整定范围划分清楚、分工明确。
发电机组的低频、高频、低电压、过电压和解列保护的整定值已报调度机构备案，设备调试校验合格，相关规章制度完善，有关资料已报调度机构备案。
根据系统安全要求加装的安全稳定装置已按规定时间完成，并纳入厂内技术管理范畴。
（九）、电厂调度自动化系统（NCS）配置、设备选型及技术参数符合电力系统调度自动化有关技术标准提出的要求，自动化（NCS）系统通过正式验收，各设备试验数据齐全，各项技术指标达到设计要求，远动信息、电气设备相关参数核对准确无误。
相关规章制度已建立、有关资料已报调度机构。
新建风电场并网必备条件
新建电厂并网运行前所必须满足条件（一）、新建机组（电厂）应具有完备齐全的审批文件，满足国家规定的各项建厂要求。
完成了按基本建设要求应完成的各项交接试验并经有管辖权的质检机构验收合格。
（二）、并网电厂具有与电网经营企业签订的《并网调度协议》以及与购电企业或电网经营企业签订的《购售电合同》。
（三）、发电厂主接线和厂用电主接线满足发电厂接入系统设计可靠性标准和《电力系统安全稳定导则》的要求。
（四）、调度管辖范围划分明确，所有设备已按规定命名编号并报有关调度机构批准实施。
（五）、电厂值长、有关运行值班人员配齐，通过培训熟悉掌握相关规程制度，经考试合格持证上岗。
电厂值长、电气、通信、自动化等涉网运行值班负责人名单已报调度机构。
（六）、并网的发电厂一次、二次电气设备安装调试完毕，通过正式验收，试验数据齐全，技术指标合格，符合运行要求，相关参数已报调度机构，形成《启动验收委员会会议纪要》。
已完成现场运行规程编写，并报有关调度机构备案。
发电机组的调峰能力和进相运行能力满足《并网调度协议》的要求。
（七）、发电机组励磁系统及电调系统符合《并网调度协议》规定的技术标准。
励磁系统及电调系统框图、传递函数及相关参数已通过试验并报调度部门。
电力系统稳定装置（PSS）已通过试验，具备投入运行条件。
（八）、发电机组、升压站的继电保护配置、设备选型符合电力系统行业技术要求，整定范围划分清楚、分工明确。
发电机组的低频、高频、低电压、过电压和解列保护的整定值已报调度机构备案，设备调试校验合格，相关规章制度完善，有关资料已报调度机构备案。
根据系统安全要求加装的安全稳定装置已按规定时间完成，并纳入厂内技术管理范畴。
（九）、电厂调度自动化系统（NCS）配置、设备选型及技术参数符合电力系统调度自动化有关技术标准提出的要求，自动化（NCS）系统通过正式验收，各设备试验数据齐全，各项技术指标达到设计要求，远动信息、电气设备相关参数核对准确无误。
两台发电机组ATS并机切换连接图
两台发电机组ATS并机切换连接图一、什么是并机柜当两台及以上发电机组联合在一起向负荷供电时，或者当一台或多台发电机组联合在一起向电网供电时，需要加装发电机并机/并网柜，系统才能达到联合供电的要求，使发电机正常工作。
二、多台发电机并机运行的要求、条件并机一般须满足如下基本条件：1、电压相等；2、频率相等；3、相序一致；4、相位相等；5、输出特性相等；只有满足以上五个基本条件才可以并机。
三、发电机并机的优点1、提高供电系统的可靠性、连续性。
因为多机组并联成一个电网，供电的电压和频率稳定，可以承受较大负荷变化的冲击。
2、保养、维护更方便。
多台机组并联使用，可以集中调度，分配有功负载和无功负载，能使保养、维修方便及时。
3、更具经济性。
可以根据负载的大小，投入适当台数的小功率机组，以减少大功率机组小负载运行带来的燃油、机油浪费。
4、未来扩展更具有弹性。
只需安装现在所需功率之发电及并联设备，待以后公司需要扩展电网容量时，再增加发电机组，并且能方便地实现扩展机组的并机，令初步投资更显经济。
四、并机柜分类（按电压与调节方式）1、低压固定式2、低压抽出式3、高压固定式4、高压抽出式五、并机方案分类（调节方式）1、手动并机：采用灯光或同步表指示，该方法一般用于机械调速的老式柴油发电机组；2、半自动并机：自动并机，手动解列，一般用于工厂主用或备用电源；3、自动并机：市电停电，自动启动2台或多台发电机组，并机后向负荷供电，市电恢复，自动解列，机组自动停机，一般用于楼宇的备用电源；4、调峰并机（全自动并机）：在自动并机柜的基础上，根据负荷的大小变化，并机柜完成多台机组的自动投入与并机，自动解列与停机的逻辑功能5、三遥并机系统：采用专用的单片机系统，完成并机柜以及发电机组同PC机的通信连接的并机系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
并网的四个条件：
1.发电机的频率与系统频率相同。
2.发电机出口电压与系统电压相同,其最大误差应在5%以内。
3.发电机相序与系统相序相同。
4.发电机电压相位与系统电压相位一致。
当满足以上四个条件时，可以合上并网开关，使发电机组并入系统运行
若以上条件中的任何一个不满足则在开关K的两端，会出现差额电压，如果闭合K，在发电机和电网组成的回路中必然会出现瞬态冲击电流。
上述条件中，除相序一致是绝对条件外，其它条件都是相对的，因为通常电机可以承受一些小的冲击电流。
并车的准备工作是检查并车条件和确定合闸时刻。
通常用电压表测量电网电压，并调节发电机的励磁电流使得发电机的输出电压U=U1。
再借助同步指示器检查并调整频率和相位以确定合闸时刻。
并网运行的优势
电网供电比单机供电有许多优点：
?①提高了供电的可靠性，一台电机发生故障或定期检修不会引起停电事故。
?②提高了供电的经济性和灵活性，例如水电厂与火电厂并联时，在枯水期和旺水期，两种电厂可以调配发电，使得水资源得到合理使用。
在用电高峰期和低谷期，可以灵活地决定投入电网的发电机数量，提高了发电效率和供电灵活性。
?③提高了供电质量，电网的容量巨大(相对于单台发电机或者个别负载可视为无穷大)，单台发电机的投入与停机，个别负载的变化，对电网的影响甚微，衡量供电质量的电压和频率可视为恒定不变的常数。
电网对单台发电机来说可视为无穷大电网或无穷大汇流排。
同步发电机并联到电网后，它的运行情况要受到电网的制约，也就是说它的电压、频率要和电网一致而不能单独变化。
发电机自动同期并网:
1.将同期调整开关切至细调位置，同期开关切至投入位置，同期闭锁装置在“闭锁”位置，观察组合同期表开始转动;
2.自动同期：
将自动准同期转换开关切至试验位置；按自动准同期装置启动按钮，此按钮上方的红灯亮；将自动准同期转换开关切至投入位置；观察同期表停在12点位置，观察有功功率表有指示显示，并网成功;
2.将同期开关切至退出位置，退出同期表，将自动准同期开关切至退出位置，红灯灭;
3.将同期闭锁装置切至解除位，同期调整切至断开位；
4.将发电机出口主开关打在合后位置（竖直位置），开关上方红灯亮;
发电机手动同期并网:
操作过程同自动同期并网操作1;
手动同期:
将发电机出口主开关打在预合位置（竖直位置）；观察左侧的组合同期表转至靠近12点位置，手动合主开关，红灯亮，并网成功;。
