数字电路课程设计教案
数字电路教案模板范文
一、课程名称：数字电路二、授课班级：XX级XX班三、授课时间：第X周第X节四、授课教师：XX五、教学目标：1. 知识目标：（1）了解数字电路的基本概念、特点和分类；（2）掌握数制和码制的表示方法及相互转换；（3）熟悉逻辑门电路的工作原理和逻辑功能；（4）了解组合逻辑电路和时序逻辑电路的基本组成和功能。
2. 能力目标：（1）具备分析、设计简单数字电路的能力；（2）能够根据实际需求，选择合适的数字电路进行应用；（3）提高动手实践能力，熟练使用电子实验设备。
3. 情感目标：（1）培养学生严谨、求实的科学态度；（2）激发学生对数字电路的兴趣，提高学习积极性；（3）培养学生团结协作、共同进步的精神。
六、教学内容：1. 课堂导入通过生活中的实例，引出数字电路的概念，激发学生的学习兴趣。
2. 数字电路基础知识（1）数制和码制介绍二进制、十进制、十六进制等数制，以及它们的相互转换；讲解原码、反码、补码等码制的表示方法。
（2）逻辑门电路介绍与门、或门、非门等基本逻辑门电路的工作原理和逻辑功能；讲解逻辑门电路的扩展类型，如与非门、或非门、异或门等。
3. 组合逻辑电路（1）组合逻辑电路的基本组成介绍组合逻辑电路的基本组成单元，如逻辑门、触发器等；讲解组合逻辑电路的设计方法。
（2）组合逻辑电路的应用介绍常用组合逻辑电路，如编码器、译码器、多路选择器等；讲解组合逻辑电路在实际应用中的实例。
4. 时序逻辑电路（1）时序逻辑电路的基本组成介绍时序逻辑电路的基本组成单元，如触发器、计数器等；讲解时序逻辑电路的设计方法。
（2）时序逻辑电路的应用介绍常用时序逻辑电路，如计数器、寄存器、定时器等；讲解时序逻辑电路在实际应用中的实例。
七、教学方法：1. 讲授法：系统讲解数字电路的基本概念、原理和设计方法；2. 案例分析法：通过实际应用案例，引导学生分析、设计数字电路；3. 实验法：引导学生动手实践，加深对数字电路的理解和应用。
八、教学过程：1. 课堂导入：5分钟2. 数字电路基础知识：20分钟3. 组合逻辑电路：25分钟4. 时序逻辑电路：25分钟5. 课堂小结：5分钟6. 课后作业布置：5分钟九、教学评价：1. 课堂参与度：观察学生在课堂上的学习态度和积极性；2. 作业完成情况：检查学生完成课后作业的情况，了解学生的学习效果；3. 实验报告：评估学生在实验中的动手能力和设计能力。

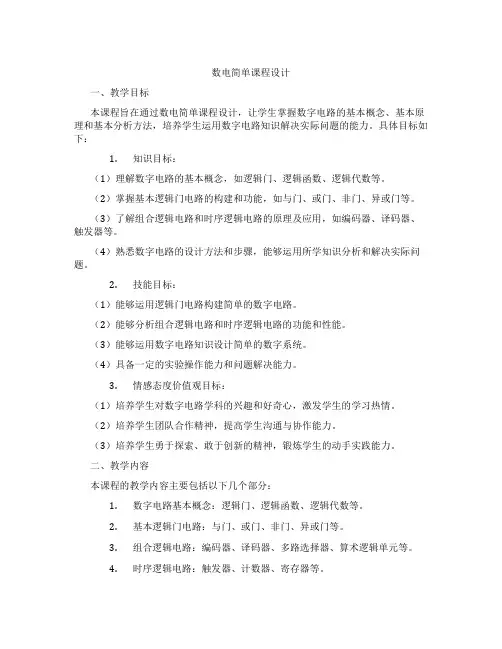

数电简单课程设计
数电简单课程设计一、教学目标本课程旨在通过数电简单课程设计，让学生掌握数字电路的基本概念、基本原理和基本分析方法，培养学生运用数字电路知识解决实际问题的能力。
具体目标如下：1.知识目标：（1）理解数字电路的基本概念，如逻辑门、逻辑函数、逻辑代数等。
（2）掌握基本逻辑门电路的构建和功能，如与门、或门、非门、异或门等。
（3）了解组合逻辑电路和时序逻辑电路的原理及应用，如编码器、译码器、触发器等。
（4）熟悉数字电路的设计方法和步骤，能够运用所学知识分析和解决实际问题。
2.技能目标：（1）能够运用逻辑门电路构建简单的数字电路。
（2）能够分析组合逻辑电路和时序逻辑电路的功能和性能。
（3）能够运用数字电路知识设计简单的数字系统。
（4）具备一定的实验操作能力和问题解决能力。
3.情感态度价值观目标：（1）培养学生对数字电路学科的兴趣和好奇心，激发学生的学习热情。
（2）培养学生团队合作精神，提高学生沟通与协作能力。
（3）培养学生勇于探索、敢于创新的精神，锻炼学生的动手实践能力。
二、教学内容本课程的教学内容主要包括以下几个部分：1.数字电路基本概念：逻辑门、逻辑函数、逻辑代数等。
2.基本逻辑门电路：与门、或门、非门、异或门等。
3.组合逻辑电路：编码器、译码器、多路选择器、算术逻辑单元等。
4.时序逻辑电路：触发器、计数器、寄存器等。
5.数字电路设计方法及应用：数字系统的设计与分析，实际案例解析等。
6.实验操作：基本逻辑门电路的搭建，组合逻辑电路和时序逻辑电路的设计与验证。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行授课：1.讲授法：通过讲解基本概念、原理和实例，使学生掌握数字电路的基本知识。
2.讨论法：学生进行小组讨论，培养学生的思考能力和团队协作精神。
3.案例分析法：分析实际案例，使学生能够将所学知识应用于实际问题。
4.实验法：通过实验操作，让学生动手实践，加深对数字电路的理解和应用能力。
数字电路辅导课程设计
数字电路 辅导课程设计一、课程目标知识目标：1. 理解数字电路的基本概念，掌握数字电路的组成元素和功能。
2. 学习并掌握数字逻辑门的工作原理，能够运用逻辑门进行简单的逻辑电路设计。
3. 了解数字电路中的进制转换方法，能够进行二进制、十进制和十六进制之间的转换。
技能目标：1. 能够运用所学知识，分析和设计简单的数字电路。
2. 培养学生动手实践能力，能够正确搭建和测试数字电路。
3. 培养学生的问题解决能力，能够运用数字电路知识解决实际问题。
情感态度价值观目标：1. 激发学生对数字电路的兴趣，培养其探索精神和创新意识。
2. 培养学生的团队协作意识，学会与他人合作共同解决问题。
3. 增强学生的信息安全意识，了解数字电路在生活中的应用和重要性。
分析课程性质、学生特点和教学要求：1. 课程性质：本课程为电子技术基础课程，旨在帮助学生建立数字电路的基本概念，掌握数字电路的基本原理和应用。
2. 学生特点：学生为初中生，具备一定的物理基础和逻辑思维能力，对电子技术有一定的好奇心。
3. 教学要求：注重理论与实践相结合，以学生为主体，引导他们主动探究，培养其动手能力和创新能力。
二、教学内容1. 数字电路基本概念：介绍数字信号与模拟信号的区别，数字电路的定义及特点，数字电路的组成元素（如逻辑门、触发器等）。
2. 逻辑门电路：讲解基本逻辑门（与门、或门、非门、与非门、或非门等）的工作原理，分析逻辑门电路的输入输出关系，探讨逻辑门在实际应用中的作用。
3. 数字电路设计：学习简单的组合逻辑电路设计方法，如编码器、译码器、多路选择器等，以及时序逻辑电路设计方法，如计数器、寄存器等。
4. 进制转换：介绍二进制、十进制和十六进制之间的转换方法，以及在不同进制下的运算规则。
5. 数字电路应用：分析数字电路在日常生活和科技领域的应用，如计算机、手机、智能家居等。
教学大纲安排：1. 第一周：数字电路基本概念，逻辑门电路原理。
2. 第二周：逻辑门电路的应用，组合逻辑电路设计。
数字电路课程设计教案
数字电路课程设计一、概述任务：通过解决一两个实际问题，巩固和加深在课程教学中所学到的知识和实验技能，基本掌握常用电子电路的一般设计方法，提高电子电路的设计和实验能力，为今后从事生产和科研工作打下一定的基础。
为毕业设计和今后从事电子技术方面的工作打下基础。
设计环节：根据题目拟定性能指标，电路的预设计，实验，修改设计。
衡量设计的标准：工作稳定可靠，能达到所要求的性能指标，并留有适当的裕量；电路简单、成本低；功耗低；所采用的元器件的品种少、体积小并且货源充足；便于生产、测试和维修。
二、常用的电子电路的一般设计方法常用的电子电路的一般设计方法是：选择总体方案，设计单元电路，选择元器件，计算参数，审图，实验（包括修改测试性能），画出总体电路图。
1．总体方案的选择设计电路的第一步就是选择总体方案。
所谓总体方案是根据所提出的任务、要求和性能指标，用具有一定功能的若干单元电路组成一个整体，来实现各项功能，满足设计题目提出的要求和技术指标。
由于符合要求的总体方案往往不止一个，应当针对任务、要求和条件，查阅有关资料，以广开思路，提出若干不同的方案，然后仔细分析每个方案的可行性和优缺点，加以比较，从中取优。
在选择过程中，常用框图表示各种方案的基本原理。
框图一般不必画得太详细，只要说明基本原理就可以了，但有些关键部分一定要画清楚，必要时尚需画出具体电路来加以分析。
2．单元电路的设计在确定了总体方案、画出详细框图之后，便可进行单元电路设计。
（1）根据设计要求和已选定的总体方案的原理框图，确定对各单元电路的设计要求，必要时应详细拟定主要单元电路的性能指标，应注意各单元电路的相互配合，要尽量少用或不用电平转换之类的接口电路，以简化电路结构、降低成本。
（2）拟定出单元电查以遍，确实无误后方可按一定顺序分别设计各个单元电路。
（3）选择单元电路的结构形式。
一般情况下，应查阅有关资料，以丰富知识、开阔眼界，从而找到合用的电路。
如果确实找不到性能指标完全满足要求的电路时，也可选用与设计要求比较接近的电路，然后调整电路参数。
数字电路实验与课程设计
数字电路实验与课程设计一、课程目标知识目标：1. 让学生掌握数字电路的基本原理和组成，理解不同类型数字电路的功能和应用。
2. 培养学生运用数字电路设计简单系统，如计时器、计数器等，并理解其工作原理。
3. 引导学生掌握数字电路实验的操作流程，熟悉常用实验仪器和设备的使用方法。
技能目标：1. 培养学生具备分析和设计数字电路的能力，能够运用所学知识解决实际问题。
2. 提高学生动手实践能力，通过实验操作，掌握数字电路的调试与排错技巧。
3. 培养学生团队协作能力，学会在小组合作中共同完成课程设计任务。
情感态度价值观目标：1. 培养学生对数字电路的兴趣，激发学习热情，增强探索精神。
2. 培养学生严谨的科学态度，注重实验数据的准确性和实验过程的完整性。
3. 引导学生树立创新意识，鼓励尝试新方法，培养解决实际问题的自信心。
本课程针对高中年级学生，结合学科特点和教学要求，注重理论联系实际，突出实践性。
通过课程学习，使学生能够掌握数字电路的基本知识，具备实际操作能力，培养创新思维和团队协作精神，为后续学习打下坚实基础。
同时，课程目标分解为具体学习成果，便于教学设计和评估。
二、教学内容本章节教学内容主要包括以下几部分：1. 数字电路基础知识：介绍数字电路的基本原理、逻辑门电路、组合逻辑电路和时序逻辑电路等，对应教材第1章内容。
2. 常用数字电路组件：学习触发器、计数器、寄存器等组件的原理与应用，对应教材第2章内容。
3. 数字电路实验操作：开展数字电路基本实验，如与非门、或非门实验，组合逻辑电路设计，时序逻辑电路设计等，对应教材第3章内容。
4. 数字电路课程设计：结合实际案例，进行数字电路系统设计，如4位加法器、计数器、数字时钟等，对应教材第4章内容。
5. 数字电路仿真软件应用：学习数字电路仿真软件的使用，进行电路设计与仿真实验，对应教材第5章内容。
教学内容安排和进度如下：1. 第1周：数字电路基础知识学习，完成教材第1章内容。
(完整版)数字电路教案
课题：第1章数字电路基础知识1。
1 预备知识1.2 数制和码制目的与要求：了解本门课程的基本内容；了解数字电路的特点及应用、分类及学习方法;掌握二、八、十、十六进制的表示方法及相互转换；知道8421BCD码、余三码、格雷码的意义及表示方法。
重点与难点：重点：数制与码制的表示方法；难点：二、八、十六进制的转换。
复习（提问）：什么是模拟信号模拟电路；什么是二进制代码.提纲第1章数字电路基础知识1.1 预备知识1 . 1 . 1 数字信号和数字电路1、数字信号与模似信号2、模拟电路与数字电路1 . 1 。
2 数字电路的分类1、按电路类型分类2、按集成度分类3、按半导体的导电类型分类1 . 1 . 3 数字电路的优点1、易集成化2、抗干扰能力强，可靠性高3、便于长期存贮4、通用性强，成本低，系列多5、保密性好1 .1 。
4 脉冲波形的主要参数1．脉冲幅度Um2．脉冲上升时间3．脉冲下降时间4．脉冲宽度5．脉冲周期6．脉冲频率7．占空比q1。
2 数制和码制1 。
2 。
1 数制一、十进制二、二进制三、八进制和十六进制1 。
2 。
2 不同数制间的转换一、各种数制转换成十进制二、十进制转换为二进制三、二进制与八进制、十六进制间相互转换1 .2 。
3 二进制代码一、二—十进制代码8421码、5421码和余3码二、可靠性代码1．格雷码2．奇偶校验码作业：P42 1.2。
3.4第1章数字电路基础知识1。
1预备知识1 . 1 。
1 数字信号和数字电路电信号—随时间变化的电流或电压。
1、数字信号与模似信号模拟信号—幅度随时间连续变化数字信号—断续变化（离散变化）,时间上离散幅值上整量化，多采用0、1二种数值组成又称二进制信号。
举例P1图1.1.1。
2、模拟电路与数字电路模拟电路—传输或处理模拟信号的电路，如:电压、功率放大等；数字电路 - 处理、传输、存储、控制、加工、算运算、逻辑运算、数字信号的电路。
如测电机转速：电机-光电转换-整形-门控—计数器—译码器-显示时基电路1 。
数字电路教学设计方案
一、教学目标1. 知识目标：（1）使学生掌握数字电路的基本概念、基本原理和基本分析方法；（2）使学生熟悉常用数字电路的基本电路和器件；（3）使学生能够运用数字电路知识解决实际问题。
2. 能力目标：（1）培养学生分析、设计、调试和测试数字电路的能力；（2）培养学生运用数字电路知识解决实际问题的能力；（3）培养学生团队合作和交流沟通的能力。
3. 素质目标：（1）培养学生的创新精神和实践能力；（2）培养学生的严谨求实、团结协作的职业道德；（3）培养学生的社会责任感和国家意识。
二、教学内容1. 数字电路基本概念及基本原理；2. 逻辑门电路；3. 组合逻辑电路；4. 时序逻辑电路；5. 数制及编码；6. 脉冲信号；7. 数模转换与模数转换；8. 数字电路实验。
三、教学方法1. 讲授法：系统讲解数字电路的基本概念、基本原理和基本分析方法；2. 案例分析法：通过典型实例分析，使学生掌握数字电路的应用；3. 实验教学法：通过实验，使学生掌握数字电路的调试和测试方法；4. 互动教学法：鼓励学生积极参与课堂讨论，提高课堂氛围；5. 作业与习题讲解法：通过作业和习题，巩固学生对数字电路知识的掌握。
四、教学过程1. 导入：通过实例引入数字电路的概念，激发学生的学习兴趣；2. 讲解：系统讲解数字电路的基本概念、基本原理和基本分析方法；3. 案例分析：通过典型实例分析，使学生掌握数字电路的应用；4. 实验教学：引导学生完成实验，掌握数字电路的调试和测试方法；5. 课堂讨论：鼓励学生积极参与课堂讨论，提高课堂氛围；6. 作业与习题讲解：通过作业和习题，巩固学生对数字电路知识的掌握；7. 总结：对本节课所学内容进行总结，强调重点和难点。
五、教学评价1. 课堂表现：观察学生在课堂上的发言、讨论和实验操作情况；2. 作业与习题完成情况：检查学生对数字电路知识的掌握程度；3. 实验报告：评估学生在实验过程中的操作能力和分析能力；4. 期末考试：检验学生对数字电路知识的综合运用能力。
较简单的数电课程设计
较简单的数电课程设计一、课程目标知识目标：1. 让学生掌握数字电路基础知识，理解常用逻辑门电路的原理及其功能。
2. 学会分析简单的数字电路，并能正确使用逻辑门电路进行组合设计。
3. 掌握二进制、八进制和十六进制数的概念及其转换方法。
技能目标：1. 培养学生运用所学知识进行数字电路分析和设计的能力。
2. 培养学生运用逻辑门电路解决实际问题的能力。
3. 提高学生动手实践和团队协作的能力。
情感态度价值观目标：1. 培养学生对数字电路的兴趣，激发学生探索电子世界的热情。
2. 培养学生严谨、细致的学习态度，树立良好的科学素养。
3. 增强学生的团队合作意识，培养学生的沟通与协作能力。
分析课程性质、学生特点和教学要求，本课程旨在帮助学生掌握数字电路基础知识，培养学生运用所学知识解决实际问题的能力。
课程目标具体、可衡量，便于学生和教师在教学过程中明确预期成果。
通过本课程的学习，学生将能够熟练运用数字电路知识，为后续相关课程打下坚实基础。
二、教学内容1. 数字电路基础知识：逻辑门电路原理、功能及其符号表示；数字信号与数字电路的特点。
2. 常用逻辑门电路：与门、或门、非门、与非门、或非门、异或门等。
3. 数字电路分析与设计：组合逻辑电路的分析方法，逻辑门电路的设计方法。
4. 数制及其转换：二进制、八进制、十六进制数的概念及其相互转换方法。
5. 实践操作：动手实践，运用逻辑门电路进行组合设计，完成简单的数字电路搭建。
教学内容按照以下进度安排：第一课时：数字电路基础知识，介绍常用逻辑门电路的原理和功能。
第二课时：数字电路分析与设计，学会分析组合逻辑电路。
第三课时：数制及其转换，掌握二进制、八进制、十六进制数的转换方法。
第四课时：实践操作，分组进行数字电路搭建，巩固所学知识。
教学内容与教材章节关联性如下：第一章：数字电路基础第二章：逻辑门电路第三章：组合逻辑电路分析与设计第四章：数制及其转换第五章：数字电路实践操作三、教学方法本课程采用以下教学方法，旨在激发学生的学习兴趣，提高教学效果：1. 讲授法：教师以清晰、生动的语言，结合多媒体教学手段，系统讲解数字电路基础知识、逻辑门电路原理及功能，使学生在短时间内掌握课程核心内容。
数字电路实验课程设计
数字电路实验课程设计一、课程目标知识目标：1. 理解数字电路的基本概念，掌握常用的数字电路元件及其功能。
2. 学会分析简单的数字电路图，并能正确描述电路的工作原理。
3. 掌握数字电路的测试方法，能够运用测试仪器对电路进行调试和故障排查。
技能目标：1. 能够运用所学知识设计简单的数字电路，并进行实际搭建。
2. 培养动手操作能力，熟练使用数字电路实验设备，进行电路连接和测试。
3. 提高问题解决能力，通过实验分析，能够发现并解决数字电路中的问题。
情感态度价值观目标：1. 培养学生的团队合作意识，实验过程中能够相互协作，共同完成实验任务。
2. 激发学生对数字电路的兴趣，提高学习积极性，培养探索精神和创新意识。
3. 培养学生严谨的科学态度，注重实验数据的真实性，遵循实验操作规范。
分析课程性质、学生特点和教学要求，本课程目标旨在帮助学生掌握数字电路的基本知识和实践技能，通过实验课程，使学生在实践中深化理论认识，提高综合运用能力。
课程目标分解为具体学习成果，便于后续教学设计和评估，确保学生能够达到预期学习效果。
二、教学内容本课程教学内容主要包括以下几部分：1. 数字电路基础知识：介绍数字电路的基本概念、逻辑门电路、触发器等，参考教材第2章相关内容。
2. 常用数字电路元件：学习译码器、编码器、计数器、寄存器等元件的功能和应用，参考教材第3章相关内容。
3. 数字电路分析与设计：分析简单数字电路图，学会设计组合逻辑电路和时序逻辑电路，参考教材第4章相关内容。
4. 数字电路实验操作：教授实验操作规范，指导学生进行数字电路搭建、测试和调试，参考教材第5章相关内容。
5. 故障排查与问题解决：培养学生分析问题、解决问题的能力，学习数字电路故障排查方法，参考教材第6章相关内容。
教学内容安排如下：1. 第1周：数字电路基础知识学习。
2. 第2周：常用数字电路元件学习。
3. 第3周：数字电路分析与设计。
4. 第4周：数字电路实验操作及故障排查。
电路数电课程设计
电路数电课程设计一、课程目标知识目标：1. 学生能理解并掌握数字电路基础知识，包括逻辑门、触发器、计数器等基本元件的工作原理和功能。
2. 学生能运用所学的数字电路知识，分析并设计简单的数字电路系统，如加法器、编码器、译码器等。
3. 学生能理解并解释数字电路中常见的逻辑符号、逻辑表达式和逻辑方程。
技能目标：1. 学生能够运用Multisim等电路仿真软件进行数字电路的搭建、测试和调试，提高实践操作能力。
2. 学生能够通过小组合作，共同设计并实现一个具有实际应用的数字电路系统，提升团队协作和沟通能力。
3. 学生能够运用所学知识解决实际数字电路问题，具备一定的创新能力和问题解决能力。
情感态度价值观目标：1. 学生通过学习数字电路，培养对电子技术的兴趣和热情，激发进一步探索科学技术的欲望。
2. 学生在课程学习过程中，树立正确的工程观念，认识到数字电路在现代社会中的重要作用。
3. 学生能够积极参与课堂讨论和实践活动，养成合作、探究、创新的学习态度，为未来职业生涯奠定基础。
本课程旨在结合学生年级特点，充分调动学生的主观能动性，通过理论教学和实践操作相结合，培养学生具备扎实的数字电路基础知识，提高实践技能和创新能力，同时树立正确的价值观。
课程目标具体、可衡量，为后续教学设计和评估提供明确方向。
二、教学内容本章节教学内容主要包括以下几部分：1. 数字电路基础知识：逻辑门、逻辑函数、逻辑表达式、逻辑方程的化简方法。
2. 基本数字电路元件：触发器、计数器、寄存器、编码器、译码器等的工作原理和应用。
3. 数字电路设计方法：组合逻辑电路和时序逻辑电路的设计原理，以及Multisim软件的使用。
4. 数字电路系统设计：以实际应用为例，如数字钟、数字电压表等，进行系统设计和实践。
具体教学内容安排如下：第一周：数字电路基础知识学习，包括逻辑门、逻辑函数等。
第二周：基本数字电路元件学习，重点掌握触发器和计数器的工作原理及应用。
数字电路基础教案（共5篇）
数字电路基础教案（共5篇）第一篇：数字电路基础教案第7章数字电路基础【课题】7.1 概述【教学目的】1.让学生了解数字电子技术对于认知数码世界的重要现实意义，培养学生学习该科目的浓厚兴趣。
2.明确该科目的学习重点和学习方法。
【教学重点】1.电信号的种类和各自的特点。
2.数字信号的表示方法。
3.脉冲波形主要参数的含义及常见脉冲波形。
4.数字电路的特点和优越性。
【教学难点】数字信号在日常生活中的应用。
【教学方法】讲授法，讨论法【参考教学课时】1课时【教学过程】一、新授内容7.1.1 数字信号与模拟信号1.模拟信号：在时间和数值上是连续变化的信号称为模拟信号。
2.数字信号：在时间和数值上是离散的信号称为数字信号。
讨论：请同学们列举几种常见的数字信号和模拟信号。
7.1.2 脉冲信号及其参数1.脉冲信号的定义：在瞬间突然变化、作用时间极短的电压或电流信号。
2．脉冲的主要参数：脉冲幅值Vm、脉冲上升时间tr、脉冲下降时间tf、脉冲宽度tW、脉冲周期T及占空比D。
7.1.3 数字电路的特点及应用特点：1.电路结构简单，便于实现数字电路集成化。
2.抗干扰能力强，可靠性高。
（例如手机）3.数字电路实际上是一种逻辑运算电路，电路分析与设计方法简单、方便。
4.数字电路可以方便地保存、传输、处理数字信号。
（例如计算机）5.精度高、功能完备、智能化。
（例如数字电视和数码照相机）应用：数字电路在家电产品、测量仪器、通信设备、控制装置等领域得到广泛的应用，数字化的发展前景非常宽阔。
讨论：1.你用过哪些数字电路产品，请列出1~2个较为典型的例子，并就其中一个产品说明它的功能及优点和缺点。
二、课堂小结1.数字信号与模拟信号的概念2.脉冲信号及其参数3.数字电路的特点及应用三、课堂思考讨论：谈谈如何才能学好数字电路课程？四、课后练习P143思考与练习题：1、2、3。
【课题】7.2 常用数制与编码【教学目的】1.掌握二进制、十进制、十六进制数的表示方法及数制间的相互转换。
数字电路课课程设计bcd
数字电路课课程设计bcd一、教学目标本节课的教学目标是让学生掌握BCD编码的基本原理和转换方法，能够运用BCD编码进行数字电路的设计和分析。
具体分为以下三个部分：1.知识目标：使学生了解BCD编码的定义、特点和应用范围；掌握BCD编码与二进制编码之间的转换方法。
2.技能目标：培养学生运用BCD编码进行数字电路设计的能力，能够分析并解决实际问题。
3.情感态度价值观目标：培养学生对数字电路技术的兴趣，提高学生动手实践的能力，培养学生的团队协作精神。
二、教学内容本节课的教学内容主要包括以下几个部分：1.BCD编码的基本原理：介绍BCD编码的定义、特点和应用范围，使学生了解BCD编码在数字电路中的应用。
2.BCD编码与二进制编码的转换：讲解BCD编码与二进制编码之间的转换方法，引导学生掌握两种编码之间的互换技巧。
3.BCD编码在数字电路中的应用：通过实例分析，使学生了解BCD编码在数字电路设计中的重要作用，培养学生运用BCD编码进行数字电路设计的能力。
三、教学方法为了提高教学效果，本节课将采用以下几种教学方法：1.讲授法：通过讲解BCD编码的基本原理和转换方法，使学生掌握相关知识。
2.案例分析法：通过分析实际案例，使学生了解BCD编码在数字电路中的应用，提高学生的实践能力。
3.实验法：安排课堂实验，让学生亲自动手进行BCD编码的转换和数字电路的设计，培养学生的动手能力和团队协作精神。
四、教学资源为了支持本节课的教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的学习资料。
2.参考书：提供丰富的参考资料，帮助学生拓展知识面。
3.多媒体资料：制作精美的PPT课件，直观展示BCD编码的原理和应用。
4.实验设备：准备充足的实验设备，保证每个学生都能动手实践。
五、教学评估为了全面、客观地评估学生的学习成果，本节课的评估方式将包括以下几个方面：1.平时表现：评估学生在课堂上的参与程度、提问回答等情况，以考查学生的学习态度和积极性。
大学数字电路优秀教案
课程名称：数字电路授课班级：电子信息工程1班授课时间：第2周授课学时：2学时教学目标：1. 知识目标：（1）掌握组合逻辑电路的基本概念和特点。
（2）熟悉常用的组合逻辑电路，如逻辑门、编码器、译码器、多路选择器等。
（3）了解组合逻辑电路的设计方法和设计流程。
2. 能力目标：（1）能够分析组合逻辑电路的工作原理。
（2）能够根据实际需求设计简单的组合逻辑电路。
（3）能够运用所学知识解决实际问题。
3. 素质目标：（1）培养严谨的科学态度和良好的学习习惯。
（2）提高学生的团队合作能力和创新能力。
教学重点：1. 组合逻辑电路的基本概念和特点。
2. 常用组合逻辑电路的工作原理。
3. 组合逻辑电路的设计方法和设计流程。
教学难点：1. 复杂组合逻辑电路的设计与优化。
2. 组合逻辑电路在实际应用中的问题分析。
教学内容：一、组合逻辑电路的基本概念和特点1. 组合逻辑电路的定义及特点。
2. 组合逻辑电路的符号表示。
二、常用组合逻辑电路1. 逻辑门电路：与门、或门、非门、异或门等。
2. 编码器：二进制编码器、十进制编码器等。
3. 译码器：二进制译码器、十进制译码器等。
4. 多路选择器：2选1、4选1、8选1等。
三、组合逻辑电路的设计方法和设计流程1. 设计方法：真值表法、逻辑表达式法、卡诺图法等。
2. 设计流程：需求分析、逻辑抽象、逻辑设计、逻辑优化、电路实现。
教学过程：一、导入1. 回顾数字电路的基本概念和特点。
2. 提出本节课的学习目标。
二、新课讲解1. 讲解组合逻辑电路的基本概念和特点。
2. 介绍常用组合逻辑电路的工作原理。
3. 讲解组合逻辑电路的设计方法和设计流程。
三、案例分析1. 分析一个简单的组合逻辑电路。
2. 学生分组讨论，设计一个简单的组合逻辑电路。
四、课堂小结1. 总结本节课所学内容。
2. 提出课后作业。
五、课后作业1. 完成课后习题，巩固所学知识。
2. 设计一个简单的组合逻辑电路，并撰写设计报告。
教学评价：1. 课堂参与度：观察学生在课堂上的参与程度，如提问、回答问题、小组讨论等。
数字电路课程设计（5篇）
数字电路课程设计（5篇）第一篇：数字电路课程设计数字电路课程设计要求：1.结合所学知识设计一简单实用电路（建议选多功能数字钟），并在实验室里完成实物电路的连接调试。
2.每人独立完成一篇课程论文，论文至少2000字，可手写，也可打印（打印稿的格式另附）。
3.要求写出设计背景，理论基础，设计思路，设计过程，调试过程，仿真过程（可选），最终电路等。
4.总结所设计电路的优点，缺点，改进方向。
5.严禁抄袭，所有雷同论文均以0分计。
6.选多功能数字钟的同学在数字电路实验室完成实验。
选其它题目的同学所需软硬件资源请自行解决。
第二篇：数字电路课程设计一、设计报告书的要求： 1.封面2.课程设计任务书（题目，设计要求，技术指标等）3.前言（发展现状、课程设计的意义、设计课题的作用等方面）。
3.目录4.课题设计（⑴ 写出你考虑该问题的基本设计思路，画出一个实现电路功能的大致框图。
⑵ 画出框图中的各部分电路，对各部分电路的工作原理应作出说明。
⑶ 画出整个设计电路的原理电路图，并简要地说明电路的工作原理。
⑷ 用protel画原理电路图。
(5)用Multisim或者Proteus画仿真图。
5.总图。
6.课题小结（设计的心得和调试的结果）。
7.参考文献。
二、评分依据：①设计思路，②单元电路正确与否，③整体电路是否完整，④电路原理说明是否基本正确，⑤报告是否清晰，⑥答辩过程中回答问题是否基本正确。
三、题目选择：（三人一组，自由组合）（设计要求，技术指标自己选择）1、基于DC4011水箱水位自动控制器的设计与实现水箱水位自动控制器，电路采用CD4011四与非门作为处理芯片。
要求能够实现如下功能：水箱中的水位低于预定的水位时，自动启动水泵抽水；而当水箱中的水位达到预定的高水位时，使水泵停止抽水，始终保持水箱中有一定的水，既不会干，也不会溢，非常的实用而且方便。
2、基于CD4011声控、光控延时开关的设计与实现要求电路以CD4011作为中心元件，结合外围电路，实现以下功能：在白天或光线较亮时,节电开关呈关闭状态,灯不亮；夜间或光线较暗时，节电开关呈预备工作状态，当有人经过该开关附近时，脚步声、说话声、拍手声等都能开启节电开关。
冯建文数字电路课程设计
冯建文数字电路课程设计一、教学目标本课程的学习目标主要包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握数字电路的基本概念、原理和电路分析方法；技能目标要求学生能够运用数字电路的知识和技能，分析和解决实际问题；情感态度价值观目标要求学生培养对数字电路的兴趣和好奇心，增强学习信心，培养团队合作意识和创新精神。
通过本课程的学习，学生将能够：1.理解数字电路的基本概念和原理，如逻辑门、逻辑函数、逻辑代数、触发器、计数器等；2.掌握数字电路的电路分析方法，如逻辑门电路、触发器电路、计数器电路等；3.能够运用数字电路的知识和技能，分析和解决实际问题，如数字电路设计、故障排查等；4.培养对数字电路的兴趣和好奇心，增强学习信心，培养团队合作意识和创新精神。
二、教学内容本课程的教学内容主要包括数字电路的基本概念、原理和电路分析方法。
具体安排如下：1.教材第一章：数字电路的基本概念和原理，包括逻辑门、逻辑函数、逻辑代数等；2.教材第二章：数字电路的电路分析方法，包括逻辑门电路、触发器电路、计数器电路等；3.教材第三章：数字电路的应用实例，包括数字电路设计、故障排查等；4.教材第四章：数字电路的综合训练，包括团队合作项目、创新设计等。
三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。
具体安排如下：1.讲授法：教师通过讲解和演示，向学生传授数字电路的基本概念、原理和电路分析方法；2.讨论法：学生分组讨论数字电路的实际问题，培养团队合作意识和创新精神；3.案例分析法：教师提供数字电路的案例，学生分析并解决案例中的问题；4.实验法：学生动手进行数字电路的实验，巩固理论知识，提高实际操作能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用权威、实用的数字电路教材，为学生提供系统的知识体系；2.参考书：提供相关的参考书籍，帮助学生深入理解数字电路的知识；3.多媒体资料：制作多媒体课件，通过动画、图片等形式展示数字电路的原理和应用；4.实验设备：提供数字电路实验设备，让学生能够亲自动手进行实验，提高实际操作能力。
数字电路教案
数字电路教案教案标题：数字电路教案教案目标：1. 了解数字电路的基本概念和原理。
2. 掌握数字电路的设计和分析方法。
3. 培养学生的逻辑思维和问题解决能力。
教学重点：1. 数字电路的基本知识和常用逻辑门。
2. 组合逻辑电路的设计和分析。
3. 时序逻辑电路的设计和分析。
教学难点：1. 时序逻辑电路的设计和分析。
2. 数字电路的应用和实际问题解决。
教学准备：1. 教学课件和多媒体设备。
2. 实验室设备和器件。
3. 相关教材和参考书籍。
教学过程：一、导入（5分钟）1. 引入数字电路的概念和重要性。
2. 通过实例介绍数字电路在现实生活中的应用。
二、知识讲解（15分钟）1. 数字电路的基本概念和原理。
2. 常用的数字逻辑门及其特性。
3. 组合逻辑电路的设计和分析方法。
4. 时序逻辑电路的设计和分析方法。
三、案例分析（20分钟）1. 给出一个实际问题，要求学生设计相应的数字电路解决方案。
2. 引导学生分析问题，确定输入和输出条件。
3. 学生分组讨论并设计数字电路解决方案。
4. 学生展示并讨论各自的设计思路和结果。
四、实验操作（30分钟）1. 学生根据教师指导，进行数字电路实验操作。
2. 实验内容包括组合逻辑电路和时序逻辑电路的设计和分析。
3. 学生记录实验数据和观察结果。
4. 学生分析实验数据，总结实验结果。
五、拓展应用（10分钟）1. 引导学生思考数字电路在其他领域的应用。
2. 分享一些数字电路在科学研究、工程设计等方面的成功案例。
六、总结与评价（5分钟）1. 教师对学生的表现进行评价和点评。
2. 学生总结本节课所学内容，并提出问题和疑惑。
3. 教师进行解答和澄清。
教学延伸：1. 布置相关的作业或实验报告。
2. 推荐相关的学习资源和参考书籍。
3. 组织学生参加相关的竞赛或项目实践。
教学评估：1. 学生课堂参与度和表现评估。
2. 实验报告或作业评估。
3. 学生对数字电路设计和分析方法的理解和应用评估。
《数字电路教案》
《数字电路教案》word版一、课程简介1.1 课程背景数字电路是电子工程与计算机科学的基础课程，广泛应用于现代电子设备中。
本课程旨在让学生掌握数字电路的基本原理、设计方法和应用技巧。
1.2 课程目标通过本课程的学习，学生将能够：（1）理解数字电路的基本概念和基本元件；（2）掌握逻辑门、逻辑函数和逻辑代数的基本知识；（3）学会使用常见的数字电路芯片和电路设计方法；（4）应用数字电路设计原理分析和解决实际问题。
二、教学内容2.1 数字电路的基本概念讲解数字电路的定义、特点和分类，以及数字电路的基本组成元素。
2.2 逻辑门介绍与门、或门、非门、异或门等基本逻辑门的功能和符号表示，并通过实验演示其应用。
2.3 逻辑函数与逻辑代数讲解逻辑函数的定义、表示方法，以及逻辑代数的基本运算规则和定律。
2.4 数字电路的设计方法介绍组合逻辑电路、时序逻辑电路的设计方法，以及常见的数字电路芯片如触发器、计数器、寄存器等的工作原理和应用。
3.1 讲授与实验相结合通过课堂讲解，使学生掌握基本概念和理论知识；通过实验，使学生熟悉数字电路的实际应用和操作技能。
3.2 案例分析分析实际数字电路设计案例，使学生学会运用所学知识解决实际问题。
3.3 小组讨论与合作鼓励学生进行小组讨论，培养团队合作精神，提高解决问题的能力。
四、课程考核4.1 平时成绩包括课堂表现、作业完成情况和小测验等，占总成绩的30%。
4.2 实验报告完成实验并提交实验报告，占总成绩的30%。
4.3 期末考试期末考试包括笔试和实际操作，占总成绩的40%。
五、教学资源5.1 教材推荐使用《数字电路》等相关教材。
5.2 实验设备准备数字电路实验箱、逻辑门芯片、触发器、计数器等实验设备。
5.3 网络资源提供数字电路相关课件、习题库和在线答疑平台，方便学生学习和交流。
6.1 课时安排本课程共计32课时，其中课堂讲授24课时，实验操作8课时。
6.2 授课计划详细安排每个课时的教学内容，包括理论讲解、实验演示和练习时间。
数字电路时课程设计
数字电路时课程设计一、教学目标本节课的学习目标包括：知识目标：使学生掌握数字电路的基本概念、基本原理和基本分析方法，包括逻辑门、逻辑函数、逻辑代数、触发器、计数器等。
技能目标：培养学生运用数字电路知识分析和解决实际问题的能力，能够进行简单的数字电路设计、测试和调试。
情感态度价值观目标：培养学生对电子技术学科的兴趣和好奇心，增强学生的创新意识和实践能力，提高学生团队合作和沟通交流的能力。
二、教学内容本节课的教学内容主要包括：1.数字电路的基本概念和基本原理，包括逻辑门、逻辑函数、逻辑代数等。
2.触发器、计数器等常见数字电路的原理和应用。
3.数字电路的设计、测试和调试方法。
4.数字电路在实际应用中的案例分析。
三、教学方法本节课的教学方法包括：1.讲授法：通过教师的讲解，使学生掌握数字电路的基本概念和基本原理。
2.案例分析法：通过分析实际应用案例，使学生了解数字电路在实际中的应用。
3.实验法：通过实验操作，使学生掌握数字电路的设计、测试和调试方法。
4.讨论法：通过分组讨论，培养学生的团队合作和沟通交流能力。
四、教学资源本节课的教学资源包括：1.教材：《数字电路》2.参考书：《数字电路设计与应用》3.多媒体资料：PPT课件、实验演示视频等。
4.实验设备：数字电路实验板、测试仪器等。
五、教学评估本节课的评估方式包括：1.平时表现：通过课堂参与、提问、小组讨论等评估学生的学习态度和积极性。
2.作业：通过布置相关的习题和设计项目，评估学生对知识的理解和应用能力。
3.考试：通过期末考试或者期中考试，评估学生对整个章节知识的掌握程度。
评估方式应客观、公正，能够全面反映学生的学习成果。
在评估过程中，要注意给予学生及时的反馈，鼓励他们改进和提高。
六、教学安排本节课的教学安排如下：1.教学进度：按照教材的章节顺序，合理安排每个章节的教学内容和时间。
2.教学时间：根据课程的总课时，合理分配每个章节的教学时间，确保每个知识点都能得到充分的讲解和讨论。
数字电路设计教程课程设计
数字电路设计教程课程设计一、综述数字电路是电子技术的基础和核心，是计算机科学和技术的基础。
数字电路设计教程是数字电路课程中重要的一部分，本课程设计旨在帮助学生掌握数字电路设计的基础知识，培养学生的数字电路设计能力。
本课程设计将引导学生从数字电路的基本原理入手，通过课堂讲解、实验操作、课外学习、课程设计等多种方式，全面系统地掌握数字电路的设计方法和技术，为学生今后的学习和研究打下坚实的基础。
二、教学目标1.掌握数字电路的基本原理，了解数字电路的运行机理和设计原则。
2.熟悉数字电路的常用器件和元件，能够独立进行数字电路的设计和调试。
3.了解数字电路的应用领域和发展方向，掌握数字电路在实际工程中的应用方法。
4.提高学生的团队协作能力和创新思维能力，为学生未来的职业发展打下良好的基础。
三、教学内容与进度安排3.1 教学内容本课程设计包括以下内容：1.数字电路设计的基本原理和方法。
2.数字电路常用器件和元件的特性和应用。
3.数字电路的逻辑运算和布尔代数。
4.组合逻辑电路的设计和实现。
5.时序逻辑电路的设计和实现。
6.状态机的设计和实现。
7.数字电路的仿真与测试。
8.数字电路的应用案例分析。
3.2 进度安排本课程设计共计8周，具体进度安排如下：第几周教学内容课时数1 数字电路设计的基本原理和方法 22 数字电路常用器件和元件的特性和应用 23 数字电路的逻辑运算和布尔代数 34-5 组合逻辑电路的设计和实现86-7 时序逻辑电路的设计和实现88 状态机的设计和实现 3第几周教学内容课时数9 数字电路的仿真与测试 210 数字电路的应用案例分析 2四、教学方法本课程设计采取多种教学方法，以培养学生的综合能力：1.课堂讲解：通过教师的讲解和演示，让学生全面系统地了解数字电路的设计原理和方法。
2.实验操作：通过实验操练，让学生熟悉数字电路常用器件和元件的特性和应用，掌握数字电路的设计和调试方法。
3.课外学习：要求学生通过阅读相关书籍和资料，扩展知识面，提高综合能力。
数字电路教案模板范文
教学目标：1. 了解数字电路的基本概念和特点。
2. 掌握数制和码制的表示方法及相互转换。
3. 理解数字电路在各个领域的应用。
4. 培养学生分析问题和解决问题的能力。
教学重点：1. 数制和码制的表示方法及相互转换。
2. 基本门电路的逻辑关系和功能。
教学难点：1. 复杂门电路的逻辑关系与真值表的对应关系。
2. 数字电路在各个领域的应用。
教学时间：2课时教学过程：一、导入新课1. 通过提问的方式，引导学生回顾模拟电路与数字电路的区别。
2. 引入数字电路的概念，激发学生的学习兴趣。
二、讲授新课1. 数字电路的基本概念和特点- 介绍数字电路的定义和特点，如离散性、逻辑性、抗干扰性强等。
- 通过实例讲解数字电路在实际应用中的重要性。
2. 数制和码制- 介绍十进制、二进制、十六进制等数制及其表示方法。
- 讲解数制之间的转换方法，如二进制与十进制的转换等。
- 介绍常用的码制，如BCD码、格雷码等。
3. 基本门电路- 介绍与门、或门、非门等基本门电路的逻辑关系和功能。
- 通过实例讲解基本门电路在实际应用中的重要性。
4. 复杂门电路- 介绍与非门、或非门、与或非门、异或门等复杂门电路的逻辑关系和功能。
- 讲解复杂门电路在数字电路设计中的应用。
三、课堂练习1. 让学生独立完成数制转换练习，巩固所学知识。
2. 让学生画出基本门电路和复杂门电路的逻辑符号，并写出相应的逻辑函数表达式。
四、课堂小结1. 回顾本节课所学内容，强调重点和难点。
2. 总结数字电路在各个领域的应用，如计算机、通信、消费电子等。
五、课后作业1. 查阅资料，了解数字电路在某个领域的具体应用。
2. 完成课后习题，巩固所学知识。
教学反思：1. 通过课堂练习，检查学生对数制和码制、基本门电路等知识的掌握程度。
2. 在课后作业中，培养学生的自主学习能力和实践能力。
3. 关注学生的学习进度，及时调整教学方法和策略。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字电路课程设计一、概述任务：通过解决一两个实际问题，巩固和加深在课程教学中所学到的知识和实验技能，基本掌握常用电子电路的一般设计方法，提高电子电路的设计和实验能力，为今后从事生产和科研工作打下一定的基础。
为毕业设计和今后从事电子技术方面的工作打下基础。
设计环节：根据题目拟定性能指标，电路的预设计，实验，修改设计。
衡量设计的标准：工作稳定可靠，能达到所要求的性能指标，并留有适当的裕量；电路简单、成本低；功耗低；所采用的元器件的品种少、体积小并且货源充足；便于生产、测试和维修。
二、常用的电子电路的一般设计方法常用的电子电路的一般设计方法是：选择总体方案，设计单元电路，选择元器件，计算参数，审图，实验（包括修改测试性能），画出总体电路图。
1．总体方案的选择设计电路的第一步就是选择总体方案。
所谓总体方案是根据所提出的任务、要求和性能指标，用具有一定功能的若干单元电路组成一个整体，来实现各项功能，满足设计题目提出的要求和技术指标。
由于符合要求的总体方案往往不止一个，应当针对任务、要求和条件，查阅有关资料，以广开思路，提出若干不同的方案，然后仔细分析每个方案的可行性和优缺点，加以比较，从中取优。
在选择过程中，常用框图表示各种方案的基本原理。
框图一般不必画得太详细，只要说明基本原理就可以了，但有些关键部分一定要画清楚，必要时尚需画出具体电路来加以分析。
2．单元电路的设计在确定了总体方案、画出详细框图之后，便可进行单元电路设计。
（1）根据设计要求和已选定的总体方案的原理框图，确定对各单元电路的设计要求，必要时应详细拟定主要单元电路的性能指标，应注意各单元电路的相互配合，要尽量少用或不用电平转换之类的接口电路，以简化电路结构、降低成本。
（2）拟定出单元电查以遍，确实无误后方可按一定顺序分别设计各个单元电路。
（3）选择单元电路的结构形式。
一般情况下，应查阅有关资料，以丰富知识、开阔眼界，从而找到合用的电路。
如果确实找不到性能指标完全满足要求的电路时，也可选用与设计要求比较接近的电路，然后调整电路参数。
3．总电路图的画法总电路图是进行实验和印刷电路板设计制作的主要依据，也是进行生产、调试、维修的依据，因此画好一张总电路图非常重要。
（1）画总电路图应注意信号的流向，通常从输入端或信号源画起，由左到右或者由上到下按信号的流向依次画出各单元电路。
但一般不要把电路画成很长的窄条，必要时可以按信号流向的主通道依次把各单元电路排成类似字母“U”的形状，它的开口可以向左，也可以向其他方向。
（2）尽量把总电路图画在同一张图纸上，如果电路比较复杂，一张图纸画不下，应把主电路画在同一张图纸上，而把一些比较独立或次要的部分（例如直流稳压电源）画在另一张或者几张图纸上，并用适当的方式说明各图纸之间的信号联系。
（3）电路图中所有的连线都要表示清楚，各元器件之间的绝大多数连线应在图纸上直接画出。
连线通常画成水平线或者竖线，一般不画斜线。
互相连通的交叉线，应在交叉处圆点标出。
连线要尽量短。
电源一般只标出电源电压的数值。
电路图的安排要紧凑和协调，疏密恰当，避免出现有的地方画得很密，有的地方却空出一大块。
总之，电路图要清晰明了，容易看懂，美观协调。
单页图纸周围应按规定的宽度，画出边框，或留出空白。
（通常在图纸左边留宽一些，以便装订）（4）电路图中的中大规模集成电路，通常用框图表示。
在框中标出它的型号，框的边线两侧标出每根连线的功能名称和管脚号。
除了中大规模器件外，其余元器件的符号应当标准化。
（5）集成电路的管脚较多，多余的管脚应作适当处理。
（6）如果电路比较复杂，设计者经验不足，有些问题在画出总体电路之前难以解决。
可以先画出总体电路图的草图，调整好布局和连线之后，在画出正式的总体电路图。
（7）在坐标纸上画电路图，可以画得既快又好。
4．元器件的选择从某种意义上来说，电子电路的设计就是选择最合适的元器件，并且把它们最好的组合起来。
因此在设计过程中，经常遇到选择元器件的问题，不仅在设计单元电路和总体电路及计算参数时要考虑哪些元器件合适，而且在提出方案、分析和比较方案的优缺点时，有时也需要考虑用哪些元器件以及它们的性能价格比如何等。
选择元器件应该注意的两个问题。
第一，根据具体问题和方案，需要哪些元器件，每个元器件应具有哪些功能和性能指标；第二，有哪些元器件实验室有，哪些元器件在市场上能够买到，性能如何？价格如何？体积多大？电子元器件种类繁多，新产品不断出现，这就需要经常关心元器件的信息和新动向，多查资料。
一般优先选用集成电路。
集成电路的应用越来越广泛，集成电路的体积小、重量轻，成本低，可靠性高，安装调试比较简单，而且大大简化了设计，使数字电路的设计非常方便。
选用集成电路应注意以下几点：（1）应熟悉集成电路的品种和几种典型产品的型号、性能、价格等，以便在设计时能够提出较好的方案，较快的设计出单元电路和总电路。
（2）同一种功能的数字电路可能有CMOS产品，又有TTL产品。
而且TTL器件中有中速、高速、甚高速、低功耗和肖特基低功耗等不同产品，CMOS器件也分普通型和高速型两种产品。
要根据具体情况选择。
（3）CMOS器件和TTL器件混合使用在同一电路中时，必须加电平转换电路。
（4）集成电路的常用封装方式有三种，即扁平式、直立式和双列直插式，为便于安装、更换和维修，一般情况下，应尽可能选用双列直插式集成电路。
5．计算参数（1）各元器件的工作电压、电流、频率和功耗等应在允许的范围内，并留有适当的裕量，以保证电路在规定的条件下，能正常工作，达到所要求的性能指标。
（2）对于环境温度、交流电网电压等工作条件，计算参数时应按最不利的情况考虑。
（3）涉及元器件的极限参数（例如整流桥的耐压）时，必须留有足够的裕量，一般按1．5倍左右考虑。
（4）电阻值尽可能选在1MΩ范围内，最大不超过10MΩ，其阻值应在常用电阻标称值系列之内。
并根据具体情况正确选用电阻的品种（碳质、碳膜、金属膜、线绕）。
（5）非电解电容尽可能在100PF至0.1μF范围内选择，其数值应在常用电容标称值系列之内。
并根据具体情况正确选用电容的品种（云母、陶瓷、涤纶、纸介、铝电解、鉭电解）。
（6）在保证电路性能的前提下，尽可能设法降低成本，减少器件品种，减小元器件的功耗和体积，为安装调试创造有利条件。
（7）应把计算确定的各参数值标在电路图的恰当位置。
（标称值系数M：1.0；1.1；1.2；1.3；1.5；1.6；1.8；2.0；2.2；2.4；2.7；3.0；3.3；3.6；3.9；4.3；4.7；5.1；5.7；6.2；6.8；7.5；8.2；9.1。
标称值：M×10n，n为正整数）6．审图。
7．实验（测试性能、调整修正参数）。
8．产品定型、例行实验，鉴定。
一、设计报告（设计说明书）要求：1．题目名称2．性能、技术指标和要求（自拟）3．原理电路的设计(1)你考虑过哪些方案，分别画出框图，并说明主要工作原理。
至少要有两个以上的方案进行比较，选择一个最佳方案。
(2)单元电路的设计和元器件的选择、计算。
(3)画出完整的电路图和必要的波形图，并说明主要工作原理。
计算出各元器件的主要参数，并标在电路图中恰当的位置。
并在设计报告和图纸上都要列出元器件明细表。
（元器件的参数应在计算后选择标称值；电阻还要标出功率；电容还要标出耐压值）(4)写出本次课程设计的收获、体会和建议。
(5)设计图纸一张（设计图应为电路原理图）。
仿真电路接线图一张（打印）。
（本次课程设计的设计报告不退，请自己留好底稿）二、设计过程（自己作好时间安排）：1．手工画仿真电路草图（在教室或阅览室）。
2．计算机仿真分析。
仿真成功后，拷在软盘上，交给老师验收，验收合格后在实验室打印一张仿真电路图图纸（实际上是接线图）。
3．画出电路原理图，计算元器件参数。
4．写设计报告（说明书）。
书写设计报告使用专用的“设计报告纸”。
设计题目（按学号顺序，对号做设计题）1．数字式智力竞赛抢答器要求抢答电路能够满足至少有五个参赛队竞赛使用，主持人宣布“开始”，只要有任何一个参赛队最先按下按键，并发出声响和显示抢答者的参赛队号码，其余参赛队的按下按键产生的信号不起作用。
同时进行计时，计时到5秒钟时发出声响，同时自动清零，为下一次抢答作好准备。
主持人可以手动清零。
2．彩灯控制器要求：从左到右、从右到左、从中间到两边自动的依次点亮，周而复始，不断循环。
3．任意进制的分频器在10～100范围内手动调节4．数字式频率计测频范围10Hz—10KHz自己确定显示数字位数，但是要满足测量精度。
要能够自动清零。
5. 频率比f1/ f2 测量电路f1f2f26．序列检测电路，能检测1101序列。
0/0CPX 1 1 0 0 1 1 0 1 0 1 1 1 0 1Z 1 17．数字式电子钟仿真模拟可以只设计小时和分计时。
原理图应该包含秒计时。
8. 周期测量电路与第4个设计题目大同小异。
25S 5S9．交通信号灯控制电路绿灯黄灯红灯30S10．电子秒表11．数码转换电路 一测试系统的测试结果是以二进制数码表示，数的范围为0～13，要求用两个七段数码管显示十进制数。
12．显示电路的设计 设计一个显示电路，用七段译码器显示A 、B 、C 、D 、E 、F 、G 、H 等8 个英文字母。
（提示：先用3位二进制数对8个字母进行编码）13．设计一个救护车警笛声电路要求高低两种音调交替出现，交替时间为1～1.5S 。
14．数字序列信号产生器，它在时钟脉冲信号CP 的作用下，周期性的产生数字序列信号01101110。
15. 数字序列信号产生器，它在时钟脉冲信号CP 的作用下，周期性的产生数字序列信号00111。
Electronic Design Automation （简称EDA 技术）电子设计自动化技术采用的软件为加拿大Interactive Image Technology 公司推出的电子设计自动化工具Electronic Workbench到EDA 实验室做仿真实验，重点在仿真。
而不是在计算机上练习接线。
但是又要事先连接好电路才能进行仿真实验。
为了加快接线的速度及接线的正确，要求：一定要先画出设计电路的草图，再上机做模拟接线及仿真练习。
第一次上机前就应该画好草图，以节省接线时间。
避免在接线工作时的误接而浪费大量时间。
在上机之外的其它时间，要抓紧时间画图，写设计报告，尤其是写电路的工作原理，消耗的时间较多。
参考书籍：《电子技术课程设计指导书》《中国集成电路大全TTL电路》《电子电路600例》《电子电路大全（数字电路）》备选题：☆8位二进制输入——十进制显示电路☆（两个）8位二进制并行加/减运算电路。
☆并行8421BCD码加法电路（输出十进制显示）要求：对两个两位十进制数相加，从8421BCD码输入开始设计电路。
