精益生产第十三章 价 值 流 图
合集下载
价值流图110513.ppt
绘制价值流图
烘烤
叠卜
C/T=11.25秒 C/O=1分
工序
生产周期时间
换模时间
CT=0.73min/ m（1890m） CO=30min OEE=74.6% FTQ=98% 人数=3人 AT=1440Min
Oper:3人 Uptime 90% Shifts:3 86400s
每天可用于 生产的时间 设备利用率
1300m
I
0m 0d
领料
7m
8m
I
PI：0m
涂覆第 一面
21.9m
I
0m
预烘
20.2m
20.5m
I
0m
涂覆第 二面
26.1m
I
0m
松卷
5.8m
I
0m
烘烤
5.8m
I
1531m
紧卷
23.2m
1m
3m
I
1660m
分条
I
952m
目检及 内包装
22m
I
1250m 250 625m 500
打外 包装
22m
I
I
物流图标
ASSEMBLY
XYZ Corporation
C/T = 45 sec C/O = 30 mins 3 Shifts 2% Scrap
I 300 pieces 1 Day
拉动
内部工艺过程
外部资源
最多 20 件
数据筐 FIFO
库存
Weekl y
推动式物料流动
物流/来自外部资源
先进先出顺序流
超市
换型时间缩 短到40min
CT=0.8min/m （1275m） CO=30min OEE=21.5% 合格率=99.8% 人数=3人 AT=1440Min
精益生产价值流分析与价值流图的介绍

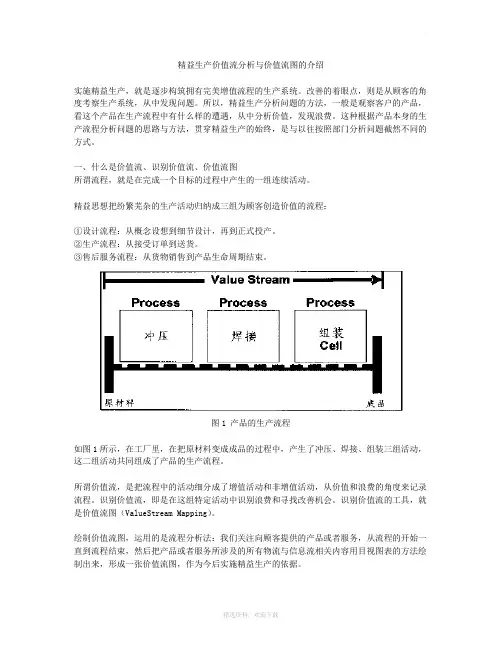

精益生产价值流分析与价值流图的介绍实施精益生产，就是逐步构筑拥有完美增值流程的生产系统。
改善的着眼点，则是从顾客的角度考察生产系统，从中发现问题。
所以，精益生产分析问题的方法，一般是观察客户的产品，看这个产品在生产流程中有什么样的遭遇，从中分析价值，发现浪费。
这种根据产品本身的生产流程分析问题的思路与方法，贯穿精益生产的始终，是与以往按照部门分析问题截然不同的方式。
一、什么是价值流、识别价值流、价值流图所谓流程，就是在完成一个目标的过程中产生的一组连续活动。
精益思想把纷繁芜杂的生产活动归纳成三组为顾客创造价值的流程：①设计流程：从概念设想到细节设计，再到正式投产。
②生产流程：从接受订单到送货。
③售后服务流程：从货物销售到产品生命周期结束。
图1 产品的生产流程如图1所示，在工厂里，在把原材料变成成品的过程中，产生了冲压、焊接、组装三组活动，这二组活动共同组成了产品的生产流程。
所谓价值流，是把流程中的活动细分成了增值活动和非增值活动，从价值和浪费的角度来记录流程。
识别价值流，即是在这组特定活动中识别浪费和寻找改善机会。
识别价值流的工具，就是价值流图（ValueStream Mapping）。
绘制价值流图，运用的是流程分析法：我们关注向顾客提供的产品或者服务，从流程的开始一直到流程结束，然后把产品或者服务所涉及的所有物流与信息流相关内容用目视图表的方法绘制出来，形成一张价值流图，作为今后实施精益生产的依据。
二、价值流图的作用1、分析系统整体存在的问题。
常规企业的改善活动，往往是各个部门各自为战，每个车间在组织生产时都尽量把自己的车间按照最优的方法进行管理。
但是，一个车间最优并不代表整体最优。
因此，就需要从整体角度来对工厂进行分析，提出整体最优的解决方案。
2、分析生产与计划之间的联系。
精益生产的重要指标之一是减少库存，库存不是自己变出来的，一般都是按照计划生产出来的，因此，要想减少库存，就必须要从生产计划入手。
精益生产体系LMS-价值流图
02
价值流现状图
产品流分析
总结词
产品流是价值流的重要组成部分，它描述了产品从原材料到成品 的全过程。
详细描述
产品流分析主要关注产品的生产流程、加工过程、检验过程和包 装过程。通过分析产品流，可以发现生产过程中的瓶颈、浪费和 不必要的环节，为优化生产流程提供依据。
信息流分析
总结词
信息流是价值流中的重要支撑，它确 保了生产过程中的信息传递和协同。
设定关键性能指标（KPIs），对 生产过程进行实时监控，确保生 产稳定、高效地进行。
反馈与调整
反馈机制
01
建立有效的反馈渠道，确保生产过程中的问题能够及时被发现
并传递给相关部门。
调整措施
02
针对发现的问题，制定相应的调整措施，如工艺优化、设备改
造等，以提高生产效率和产品质量。
预防性维护
03
通过对设备进行定期检查和维护，确保设备的稳定运行，减少
故障停机时间。
总结与展望
总结经验教训
对价值流持续改进过程中取得的经验和教训进行总结，为后续的 改进提供参考。
制定改进计划
根据总结的经验和教训，制定下一阶段的改进计划，明确改进目 标、措施和时间表。
展望未来发展
分析行业发展趋势和市场需求变化，预测未来可能面临的挑战和 机遇，制定相应的应对策略。
THANK YOU
缩短交货周期
通过调整生产计划和优化流程 ，预计能缩短交货周期25%。
05
价值流持续改进
持续监控与评估
实时数据采集
通过传感器、RFID等技术，实时 收集生产过程中的数据，确保数 据的准确性和完整性。
数据分析
运用统计分析、数据挖掘等技术， 对收集到的数据进行深入分析， 发现潜在的问题和改进点。
精益生产第十三章 价 值 流 图
四、均衡生产阶段
1.设计均衡生产系统 2.设计或改进看板系统 3.补充其他信息
1.设计均衡生产系统
图13-19 均衡生产系统绘制
2.设计或改进看板系统
(1)首先在均衡生产箱和周转库存之间画出一个领取看板的图标，并用虚 线箭头连接，表示物流配送人员需要从周转库存领取发货所需的产品。 (2)在周转库存和发货部门之间用虚线箭头相连，用来表示物流配送人员 需要从周转库存中搬运部件准备发运。 (3)在钻孔／磨削／组装生产单元的右上方画一个生产看板，并用虚线箭 头连接发货图标和钻孔／磨削／组装生产单元的图标，用来表示生产单元 需要生产周转库存中被领取的产品。 (4)在钻孔／磨削／组装和超市之间画一条虚线箭头，用来表示从钻孔／ 磨削／组装单元向周转库存补充所需要的物品。 (5)在周转库存和均衡看板箱之间画一条虚线箭均衡看板箱处。
第三节 绘制未来状态图
一、准备工作 二、客户需求阶段 三、流动阶段 四、均衡生产阶段
1.需求方面
(1)距顾客最近的下游工序的有效工作时间是多少？节拍时间是多少？ (2)按顾客拉动还是设立周转库存？
2.物流方面
(1)在哪里可以使用连续流动加工工序？ (2)为了控制上游加工工序的生产需要在哪里使用周转库存拉动系统？
图13-11 绘制信息流
(6)绘制在制品库存和物料流动
1)在各工序之间在制品或成品的位置画上库存图标，并在库存图标的下面 标注库存的数量。 2)计算各工序间库存储存的天数，并将计算结果填写在该工序方框下方的 时间线上。 3)在价值流图上画出有推动、拉动和先进先出通道的地方。
图13-12 绘制在制品库存和物料流动
(3)根据现状图绘制未来状态图。
绘制价值流图并不是目的，而是作为推行精益 生产的一种工具，通过绘制现状图，有助于识 别生产过程中的浪费和其他不合理的现象，然 后根据企业的实际情况，制定出预期实现的目 标，并用未来状态图表示出来，进而制定出为 实现未来状态的详细计划并付诸实施。
精益价值流—价值流程图(PPT 131页)
活动。增值时间约占企业生产和经营活动的5%，不增值活动约占95%。
价值流改进重点在于物流和信息流。精益生产中，信息流被视为与物流一样重要。考虑怎样流 动信息才能使一个工序仅仅生产出为下一道工序所需要的物料，而且是在需要的时候进行生产。
价值流程图概念
价值流程图（Value Stream Mapping)：通过用特 定的图标将整个价值流的过程绘制出来，使价值 流目视化的工具，包括物流、信息流和过程流。
什么是价值流
• 所谓价值流，是当前产品通过其基本生产 过程所要求的全部活动。这些活动包括给 产品增加价值和不增加价值两部分，包括 了从产品最基本的原材料阶段一直到产品 交付顾客的全部过程，如一辆汽车的制造， 包括了从顾客要求到概念设计、产品设计、 样车制造、试验、定型、投产到交付后的 使用、信息反馈和回收过程，会经历很多 车间、工厂、公司，甚至可能经历过多个 国家和地区。
1
1 选定产品组
挑选出典型的产品作为深入调查分析的对象。
销售金额大、生产数量多、生产周期长。
2 价值流图常用符号
3 绘制当前状态图
1、收集相关信息 一般从最下游的作业（即发货）开始，收集实际的过程数据，例 如发货频率、订货量、工艺流程图、各工序作业时间、换模时间、 操作工人数、班次、周期时间等。
精益价值流—价值流程图
VSPM Value Stream Mapping
制造业生产方式的演变
1、20世纪初，美国福特汽车创始人亨利.福特创立了批量生产方式。 在商品紧缺的年代，传统的生产方获得了巨大的成功。 但是，随着商品经济的发展，顾客开始追求多样化产品。由于少品种、 大批量的生产方式忽视了顾客的个性化需求，因而越来越不能适应市场的 需求。
产品的生产周期
价值流改进重点在于物流和信息流。精益生产中，信息流被视为与物流一样重要。考虑怎样流 动信息才能使一个工序仅仅生产出为下一道工序所需要的物料，而且是在需要的时候进行生产。
价值流程图概念
价值流程图（Value Stream Mapping)：通过用特 定的图标将整个价值流的过程绘制出来，使价值 流目视化的工具，包括物流、信息流和过程流。
什么是价值流
• 所谓价值流，是当前产品通过其基本生产 过程所要求的全部活动。这些活动包括给 产品增加价值和不增加价值两部分，包括 了从产品最基本的原材料阶段一直到产品 交付顾客的全部过程，如一辆汽车的制造， 包括了从顾客要求到概念设计、产品设计、 样车制造、试验、定型、投产到交付后的 使用、信息反馈和回收过程，会经历很多 车间、工厂、公司，甚至可能经历过多个 国家和地区。
1
1 选定产品组
挑选出典型的产品作为深入调查分析的对象。
销售金额大、生产数量多、生产周期长。
2 价值流图常用符号
3 绘制当前状态图
1、收集相关信息 一般从最下游的作业（即发货）开始，收集实际的过程数据，例 如发货频率、订货量、工艺流程图、各工序作业时间、换模时间、 操作工人数、班次、周期时间等。
精益价值流—价值流程图
VSPM Value Stream Mapping
制造业生产方式的演变
1、20世纪初，美国福特汽车创始人亨利.福特创立了批量生产方式。 在商品紧缺的年代，传统的生产方获得了巨大的成功。 但是，随着商品经济的发展，顾客开始追求多样化产品。由于少品种、 大批量的生产方式忽视了顾客的个性化需求，因而越来越不能适应市场的 需求。
产品的生产周期
《价值流图分析》PPT课件
编辑ppt
24
目 录
价值流简介 价值流与精益生产
价值流增值比
价值流改善提升方法
价值流增值比计算
VSM假设前提
VSM假设前提: 产品是先进先出， 连续生产。
VSM增值比
VSM增值比，就 是计算一个产品从 材料进公司开始， 到包装出货，在各 个制程所等待被加 工的时间和被加工 的时间的比值。
VSM增值比计算
准则1：按顾客节拍生产
准则2：尽可能地实现连续流动
准则3：在无法实现连续流动的地方采用广告 牌拉动管理
编辑ppt
33
设计并实施精益的未来价值流的准 则
• 准则4：努力使得顾客的订单只发到一个过程
• 准则5：在价值流启动过程按时间均匀分配多 品种产品的生产
• 准则6：在价值流启动过程通过启动一个单位 的工作来实现初始拉动
270
0.07天
周期时间 =8.99秒 制程=4.25分 转换时间 =20分钟 可利用时间 =1130分 正常运行时 间=98%
4.25分
成品仓
订货提前期=4.18天 价值增加时间=31.87分 价值增加比=1.3%
0天
汽车行业价值流
价值流未来状态图
编辑ppt
19
价值流简介 价值流与精益生产
价值流增值比 价值流改善提升方法
例：假设你排队参观某个风景点，该风景点固定的容纳人数是：60人。每个人 在该风景点停留的平均时间是：3分钟。假设在你的前面还排有20个人，问：你估 计你大概等多少时间才能进入该风景点。
答案：1小时（3×20=60）
编辑ppt
29
VSM计算举例
布
什 10人
挂号 挂号
3人
精益生产价值流程图分析及设计
启示：持续改进 与不断创新的重 要性
未来发展趋势预测与展望
精益生产价值流程图在未来的发展趋势 预测未来行业的发展趋势 探讨未来精益生产价值流程图的优化方向 展望未来精益生产价值流程图的应用前景
总结与展望
07
本文总结与亮点回顾
本文主要介绍了精益生产价值流程图的分析与设计方法
分析了精益生产价值流程图在生产过程中的作用和意义
识别价值流程图中的关键活动 确定关键活动的输入和输出 分析关键活动之间的联系和依赖关系 评估关键活动的效率和效益 确定改进的机会和措施
价值流程图的分析工具
价值流程图的基本概念 价值流程图的绘制方法 价值流程图的分析步骤 价值流程图的分析工具：5W1H分析法、流程图分析法、鱼骨图分析法等
价值流程图的分析结果
精益生产价值流程图的持续改进
持续改进的必要性：精益生产价 值流程图需要不断优化和改进， 以适应市场需求和生产环境的变 化。
持续改进的实践：企业需要制定 持续改进计划，并落实到具体实 践中，通过不断尝试和调整，实 现价值流程图的持续改进。
添加标题
添加标题
添加标题
添加标题
持续改进的方法：通过收集数据、 分析流程、调整参数等方式，不 断优化价值流程图，提高生产效 率和降低成本。
精益生产价值流程图有助于企业提高生产效率、降低成本、增强市场竞争力
精益生产价值流程图的作用
识别浪费：通过流程图直观地展示生产过程中的浪费，帮助企业识别并消除不必要的环节 优化流程：通过分析和改进流程图，提高生产效率，降低成本 提升质量：通过流程图的规范化和标准化，减少人为因素对产品质量的影响 促进协作：通过流程图的沟通和协作，提高员工之间的合作和沟通效率
06.
案例分析与 实践经验分 享
精益生产体系LMS价值流图
ＡＸ Ｘ Ｘ
ＸＸ
ＢＸ Ｘ Ｘ Ｘ Ｘ Ｘ
产品
ＣＸ Ｘ Ｘ
ＸＸＸ
Ｄ
Ｘ ＸＸ
ＸＸ
ＦＸ
Ｘ
ＸＸＸ
ＧＸ
ＸＸＸ
目前状态图
步聚２：组织小组
导师
工业工程
跨部门小组 选择熟悉产品的人员
生产部
培训小组成员
维修
指定负责人（通常是生产经 理）
跨部门小组
产品工程
管理员
物流
目前状态图
步聚３：找出客户需求
生产计划（月／周的预测） 生产历史 销售情况（产品变化，新品计划等等）
问题和讨论
在生产环节的哪一点来启动生产？哪一点是工厂的“节拍控制器。”
一般来说,生产控制点安排在最后一道工艺. 除非,某道工艺通过FIFO方式和末道工艺相 连接
问题和讨论
如何均衡化 “节拍控制器”的生产?
必须考虑均衡所有产品的总体产量以及均衡各个型 号产品的生产(混型生产)
均衡化生产是精益生产的基本要求和基石,也是运营 管理有效性的前提条件
请判断该两个工艺
工艺２
C/T=39sec C/O=10min Uptime=90% 2班 27.000 sec/shift
问题和讨论
在哪里能够实现连续生产？
对应两个目前分离的工艺，是把它们耦合在一起还是在 其间建立超市库存？ 对应上述问题，必需考虑以下因素：
1、循环时间是否匹配 2、设备开工率以及停机时间（工艺耦合会引起上述因 素的放大） 3、设备投资 4、工艺弹性
开工率是827还是82不重要数据收集每个工艺的包装和生产标准库存点位置以及数量运营模式班次工作制度等等批量换型时间换型频率停机所需收集的数据数据收集按照工厂工艺产品以及运营情况填写数数据栏尾端开口以便加入新的所需数据数据栏日程尝试绘制价值流图练习partshiftsco40minct30sec总装生产工艺框库存数据栏外单位500件1天物料推箭头成品至客户卡车运输物流和工艺流标识练习信息流标识信息流电子方式信息流周计划信息平衡生产取料看板生产看板信号看板看板存放练习物料标识安全库存物料超市通用标识changeoveruptime攻关标识日程尝试绘制将来状态价值流图日程规划将来状态尝试绘制将来状态价值流图日程将来状态图步骤1方式信息流
价值流程图绘制方法(精益生产)
优化工作流程
对工作流程进行优化，消除浪费，提高生产效率。
引入新技术
引入新技术和设备，提高生产过程的自动化和智能化水平。
培养员工的价值流意识与能力
培训员工
对员工进行价值流相关培训，提高其对价值流 的认识和理解。
鼓励员工参与
鼓励员工参与到价值流改进过程中，发挥其主 动性和创造性。
建立激励机制
建立激励机制，对在价值流改进中做出贡献的员工给予奖励和表彰。
05
价值流程图的持续改进
定期审查与更新价值流程图
定期审查
价值流程图绘制完成后，应定期进行审 查，以确保其与实际生产过程保持一致 。
VS
更新价值流程图
随着生产过程的改进和变化，价值流程图 也应随之更新，以反映最新的生产状况。
持续改进的策略与方法
识别瓶颈
通过价值流程图，识别生产过程中的瓶颈，并制定相应的改进措 施。
非价值流
描述生产过程的原材料、组件、 信息和能源的来源。
描述生产过程中的浪费环节，如 等待、库存、搬运、重复作业等。
价值流程图的作用
识别生产过程中的浪费
提高生产效率
通过绘制价值流程图，企业可以清晰地看 到生产过程中的浪费环节，从而有针对性 地采取措施消除浪费。
价值流程图可以帮助企业优化生产流程， 减少不必要的环节和等待时间，提高生产 效率。
增强了企业的竞争力。
THANK YOU
服务流程梳理
利用价值流程图对服务流程进行全面梳理，包括客户需求、服务 提供、售后支持等环节。
服务效率提升
基于价值流程图的分析结果，优化服务提供方式，提高服务效率和 质量。
服务创新
通过价值流程图发现服务中的瓶颈和浪费，实施服务创新，如开发 新的服务项目、优化服务流程等。
对工作流程进行优化，消除浪费，提高生产效率。
引入新技术
引入新技术和设备，提高生产过程的自动化和智能化水平。
培养员工的价值流意识与能力
培训员工
对员工进行价值流相关培训，提高其对价值流 的认识和理解。
鼓励员工参与
鼓励员工参与到价值流改进过程中，发挥其主 动性和创造性。
建立激励机制
建立激励机制，对在价值流改进中做出贡献的员工给予奖励和表彰。
05
价值流程图的持续改进
定期审查与更新价值流程图
定期审查
价值流程图绘制完成后，应定期进行审 查，以确保其与实际生产过程保持一致 。
VS
更新价值流程图
随着生产过程的改进和变化，价值流程图 也应随之更新，以反映最新的生产状况。
持续改进的策略与方法
识别瓶颈
通过价值流程图，识别生产过程中的瓶颈，并制定相应的改进措 施。
非价值流
描述生产过程的原材料、组件、 信息和能源的来源。
描述生产过程中的浪费环节，如 等待、库存、搬运、重复作业等。
价值流程图的作用
识别生产过程中的浪费
提高生产效率
通过绘制价值流程图，企业可以清晰地看 到生产过程中的浪费环节，从而有针对性 地采取措施消除浪费。
价值流程图可以帮助企业优化生产流程， 减少不必要的环节和等待时间，提高生产 效率。
增强了企业的竞争力。
THANK YOU
服务流程梳理
利用价值流程图对服务流程进行全面梳理，包括客户需求、服务 提供、售后支持等环节。
服务效率提升
基于价值流程图的分析结果，优化服务提供方式，提高服务效率和 质量。
服务创新
通过价值流程图发现服务中的瓶颈和浪费，实施服务创新，如开发 新的服务项目、优化服务流程等。
精益生产之价值流图共39页
