简析太阳能系统和地源热泵系统连接方式

简析太阳能系统和地源热泵系统连接方式

简析太阳能系统和地源热泵系统连接方式我们当前正面临着巨大的能源挑战,提高能源的利用率,节能减排政策加快实施,新能源和可再生能源合理、有效的研发应用,将会是我们人类实现可持续发展的有效途径。

据不完全统计到2035年,世界对一次能源需求量将会上升36%,相当于使用167 t 石油[1]。

近年来,大多数国家都将重心转移到可再生能源和新能源的合理开发利用,这将是未来很长一段时间内一项重要的可持续发展战略[2]。

太阳能和地热能将会是人类历史中取之不尽用之不竭的新能源和可再生能源,对其合理、有效的利用将会是今后能源发展的一个重要方向.我国地域辽阔,年日照时间大于2000h的地区占全国面积的2/3,处于利用太阳能较有利的区域内[3],但太阳能的利用还存在着一定的局限性,太阳辐射受昼夜、季节、海拔高度等自然条件的限制以及阴雨天气等随机因素的影响较大,存在着很大的不稳定性和间歇性。

因此若要长期单独只用太阳能作为热源运行系统,必须靠辅助热源才可以保证系统稳定运行。

"地源热泵"的概念,最早是在912 年由瑞士的专家提出[4],它利用地下埋管换热器与大地进行热量交换,把大地作为低位热源和排热场所的热泵装置。

地源热泵在连续运行时会因埋地管在土壤中的连续取热或者放热而导致埋管周围土壤的温度的相对降低或者升高,从而引起热泵蒸发温度和冷凝温度的变化,系统的运行效率的降低;另一方面,土壤的导热系数比较小,换热强度弱,在相同的负荷情况下所需要的换热面积大,因此埋管用量多,占地面积大[5-7]。

太阳能和地源热泵系统单独应用时存在的缺陷最好的办法是结合使用两种能源,互相弥补自身不足,提高资源利用率。

本文主要是对太阳能和地源热泵联合运行方式的探究。

1.系统结构和联合运行原理太阳能-地源热泵系统如图1所示。

本文主要研究的是供暖季下该系统的联合运行模式。

2.系统联合运行模式太阳能-地源热泵系统联合运行有三种不同的运行模式:一、串联模式;二、并联模式;三、蓄热模式。

浅析太阳能热泵与地源热泵技术联合利用

浅析太阳能热泵与地源热泵技术联合利用

浅析太阳能热泵与地源热泵技术联合利用摘要:近些年,在人们生活水平提高下,对能源的需求量不断增加,其中,太阳能和地热能作为重要的清洁能源,可以为人类提供重要的能源来源,如何开发利用太阳能和地热能是人类面临的重要问题。

本文首先介绍了热泵技术的工作原理,然后阐述了太阳能热泵和地源热泵相关技术,最后结合某具体案例详细阐述了太阳能热泵与地源热泵技术联合利用情况。

以期本文的写作能够促进太阳能和地热能的开发利用,使之更好地为人类服务。

关键词:太阳能;地热能;热泵技术;联合利用引言能源供应的日趋紧张与节能环保观念的日益增强,引发人们去探索新能源的开发与利用。

人类对于再生性能源的需求因化石燃料日渐耗尽而增加。

太阳能和地热能的利用是个源源不绝的绝佳能源替代方案。

太阳能是地球上能源的最主要的来源,它是无公害的洁净能源,也是21世纪以后人类可期待的最有希望的能源。

太阳能是真正意义上的环保、可再生能源,加之能源丰富、分布相对均衡,不需要运输,不产生排放废物。

地热能属于《可再生能源法》规定的被鼓励开发利用的可再生能源之一,在我国能源发展战略中居重要地位。

地热能又分为浅层低温(<25℃)地热能与深层(≥25℃)地热能。

浅层地热能是指蕴藏在地表以下一定深度(一般为200m)范围内的岩土体、地下水和地表水中,具有开发利用价值的热能,又称之为浅层地温能。

其实质是太阳辐射地表与地球内部产生的热向地表传递在地壳表层叠加后产生的一种热能资源。

太阳能-地源热泵技术是利用少量高品位的电能将太阳能集热器收集的低品位热能与浅层地温能提升加以利用的一种“绿色”技术。

1太阳能热泵技术太阳能作为一种潜力极大的可再生清洁能源,每天达到地球表面的太阳辐射能高达5.57×1018MJ。

太阳能利用技术与热泵技术之间的结合形式十分多样,可以根据实际情况选择不同模式和系统。

其中最典型的应用形式为太阳能辅助热泵,太阳能热泵通常是指利用太阳能作为蒸发器热源的热泵系统,与太阳光电或热能发电驱动的热泵机组有着本质区别。

太阳能及水源热泵结合采暖工程

太阳能及水源热泵结合采暖工程

一、太阳能与地水源热泵结合技术原理1、地源热泵概述地源热泵系统是随着全球性的能源危机和环境问题的出现而逐渐兴起的的一门热泵技术,上世纪七十年代能源危机的爆发,促使地源热泵系统研究得到了突飞猛进的发展,并逐渐用于实例当中。

地源热泵系统由于具有节能效果好,环保效益高、合理使用可再生的浅层低位能等优越性,成为了传统暖通空调与热水供应的优良替代技术,地源热泵技术克服了传统暖通空调和热水供应中能源的单向性、能耗高、污染环境等问题,真正达到了人与自然和谐相处的境界。

地源热泵技术有着突出的技术优点:高效、节能、环保、无污染。

地源热泵系统在冬季供热时,不需要锅炉或任何辅助电加热,而且经过设计的地源热泵系统还可以做到一机三用——供热、供冷、提供生活热水。

它不但系统简单操作时仅需一个人就可以完成且维护与运行费用低。

系统的使用年限在五十年以上,机组的时候寿命也可以达到20年,这是家用空调和其他供暖系统所不能达到的。

2、地水热泵的基本原理地源热泵是利用浅层低能进行供热与供冷的新型能源利用技术。

利用水与地能(地下水、土壤或地表水)进行冷热交换来作为供热或供冷的冷热源。

简单的来说就是利用埋在地下的管材设备在冬季时提取地下深处中的“热量”,供给室内采暖。

相反夏季则是把室内的热量取出,重新返还到地下,最后满足冬季和夏季中需要的暖气和冷气。

水源热泵系统与地源热泵系统工作原理基本相同,不同的是取源方面水源系统从热源上可以有城市污水源、工业尾水源和地下水资源的区别,水资源热泵系统作为地缘系统的一种形式,通过水源热泵机组可将江水或原生污水、工业尾水中难以利用的低品位热能提取出来,经过系统的优化整合以后实现对建筑物的供热或制冷。

采用水源热泵系统供暖可实现电热转换率可达到300—400%,即使考虑到发电热效率为33%,其总体转换效率也达到了100—133%,远高于区域锅炉房集中隔热系统,在夏季作为空调使用可比传统空调降低30—40%的制冷电能耗,机房的占地面积仅有锅炉系统的1/3,不需储煤和堆渣场地等。

太阳能辅助地源热泵空调系统施工工法

太阳能辅助地源热泵空调系统施工工法

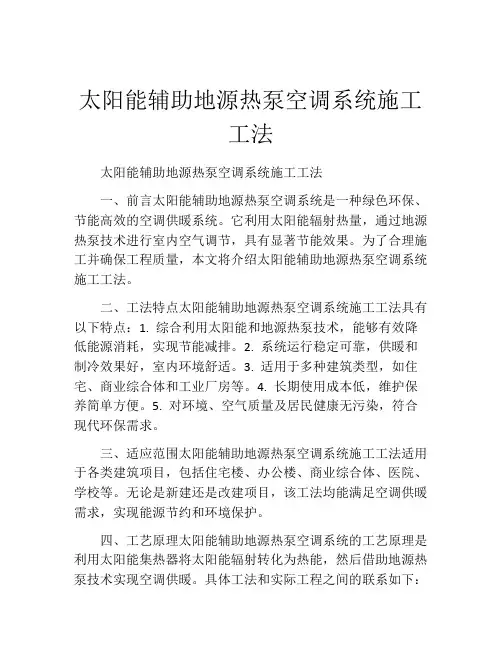

太阳能辅助地源热泵空调系统施工工法太阳能辅助地源热泵空调系统施工工法一、前言太阳能辅助地源热泵空调系统是一种绿色环保、节能高效的空调供暖系统。

它利用太阳能辐射热量,通过地源热泵技术进行室内空气调节,具有显著节能效果。

为了合理施工并确保工程质量,本文将介绍太阳能辅助地源热泵空调系统施工工法。

二、工法特点太阳能辅助地源热泵空调系统施工工法具有以下特点:1. 综合利用太阳能和地源热泵技术,能够有效降低能源消耗,实现节能减排。

2. 系统运行稳定可靠,供暖和制冷效果好,室内环境舒适。

3. 适用于多种建筑类型,如住宅、商业综合体和工业厂房等。

4. 长期使用成本低,维护保养简单方便。

5. 对环境、空气质量及居民健康无污染,符合现代环保需求。

三、适应范围太阳能辅助地源热泵空调系统施工工法适用于各类建筑项目,包括住宅楼、办公楼、商业综合体、医院、学校等。

无论是新建还是改建项目,该工法均能满足空调供暖需求,实现能源节约和环境保护。

四、工艺原理太阳能辅助地源热泵空调系统的工艺原理是利用太阳能集热器将太阳能辐射转化为热能,然后借助地源热泵技术实现空调供暖。

具体工法和实际工程之间的联系如下:1. 采用地下蓄能技术,通过地下换热器将地热传递至室内环境,以实现制冷或供暖的目的。

2. 配置太阳能集热器和集热储水器,充分收集太阳能热量,为系统供能提供可靠的热源。

3. 利用地源热泵技术将太阳能热量调节至适宜的温度范围,实现室内的空气调节。

4. 运用智能控制系统,实现对空调系统的运行监测和调节控制。

五、施工工艺太阳能辅助地源热泵空调系统的施工工艺主要包括以下几个阶段:1. 建筑物设计与准备:根据工程要求和建筑结构,选定合适的安装位置,并开展相关建筑结构调研工作。

2. 地下换热器施工:在地下挖掘换热器井,安装地下换热器管路,并进行封装和保护。

3. 太阳能集热器施工:根据设计要求,在建筑物屋顶或阳台等位置安装太阳能集热器,并完成太阳能热管的连接。

太阳能与地源热泵联合系统设计

太阳能与地源热泵联合系统设计

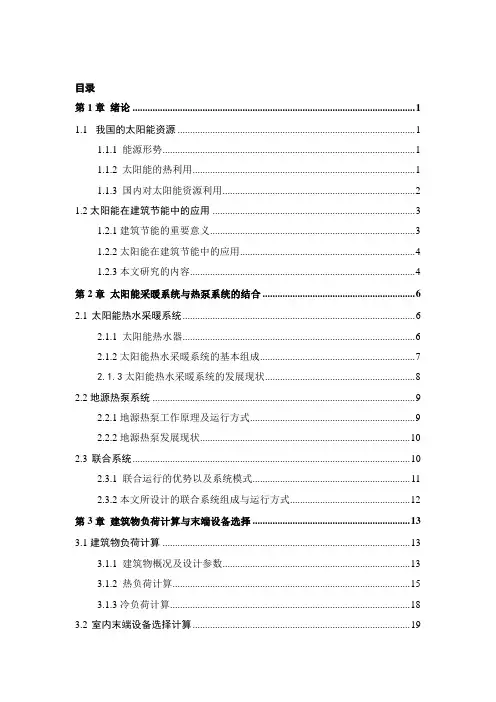

目录第1章绪论 (1)1.1我国的太阳能资源 (1)1.1.1 能源形势 (1)1.1.2 太阳能的热利用 (1)1.1.3 国内对太阳能资源利用 (2)1.2太阳能在建筑节能中的应用 (3)1.2.1建筑节能的重要意义 (3)1.2.2太阳能在建筑节能中的应用 (4)1.2.3本文研究的内容 (4)第2章太阳能采暖系统与热泵系统的结合 (6)2.1太阳能热水采暖系统 (6)2.1.1 太阳能热水器 (6)2.1.2太阳能热水采暖系统的基本组成 (7)2.1.3太阳能热水采暖系统的发展现状 (8)2.2地源热泵系统 (9)2.2.1地源热泵工作原理及运行方式 (9)2.2.2地源热泵发展现状 (10)2.3联合系统 (10)2.3.1 联合运行的优势以及系统模式 (11)2.3.2本文所设计的联合系统组成与运行方式 (12)第3章建筑物负荷计算与末端设备选择 (13)3.1建筑物负荷计算 (13)3.1.1 建筑物概况及设计参数 (13)3.1.2 热负荷计算 (15)3.1.3冷负荷计算 (18)3.2室内末端设备选择计算 (19)3.2.1 末端设备形式 (19)3.2.2 末端设备(风机盘管)选型 (20)第4章室内系统水力计算 (25)4.1水系统方案 (25)4.1.1水系统的设计原则 (25)4.1.2空调水系统方案的确定 (25)4.2水系统的水力计算 (26)4.2.1冷冻水管路水力计算 (26)4.2.2冷凝水管道设计 (33)第5章联合系统的设计计算 (35)5.1太阳能集热系统设计计算 (35)5.1.1太阳能集热器的设计与安装 (35)5.1.2蓄热水箱的设计计算 (39)5.1.3集热系统循环水泵与与定压装置选择 (41)5.2地源热泵系统设计 (43)5.2.1地源热泵机组的选择 (43)5.2.2地埋管换热器设计计算 (43)5.2.3 冷冻水泵、采暖用水泵、冷凝水泵选择 (47)5.2.4机房中其他设备选择计算 (50)第6章太阳能集热系统动态模拟分析 (51)6.1动态模拟分析工具-TRNSYS软件 (51)6.1.1 TRANSYS软件介绍 (51)6.1.2 TRANSYS运行模式 (52)6.2太阳能集热器的数学模型 (52)6.2.1太阳能集热器模块TYPE1b的数学模型 (52)6.2.2输入、输出及模型参数 (53)6.3水箱的数学模型 (56)6.3.1 水箱的数学模型 (57)6.3.2 输入、输出及模型参数 (61)6.4水泵的数学模型 (70)6.4.1水泵的数学模型 (70)6.4.2输入、输出及模型参数 (71)6.5控制器的数学模型 (72)6.5.1控制器的数学模型 (73)6.5.2输入、输出及模型参数 (75)6.6太阳能集热采暖系统动态模拟结果分析 (76)6.6.1太阳能采暖系统的动态模拟结果 (77)6.6.2系统能耗分析 (78)参考文献 (84)致谢 (85)附录 (85)第1章绪论1.1 我国的太阳能资源1.1.1 能源形势建筑能耗已于工业能耗、交通能耗并列,成为我国能源消耗的三大“能耗大户”。

太阳能系统与地源热泵系统联合供热

太阳能系统与地源热泵系统联合供热

太阳能系统与地源热泵系统联合供热太阳能系统与地源热泵系统联合供热的原则是;以地源热泵系统为主,太阳能系统为辅助热源,但在运行控制上要优先采用太阳能,并加以充分利用。

在供热运行模式下,北区试验区域采用的散热器采暖系统与办公区域采用的地面辐射采暖系统串联运行,以提高太阳能的利用率。

(一)太阳集热系统北区采用140m2平板型太阳集热器,采用太阳能与建筑一体化技术,使太阳集热器与建筑完美结合。

本示范工程将太阳集热器设置在建筑的南立面上,与玻璃幕墙融为一体,这样既丰富了建筑的立面效果,又起到了利用太阳能的作用。

北区冬季热负荷大于夏季冷负荷,可以采用太阳能辅助供热,解决地下的热量不平衡问题,提高地源热泵系统的运行效率。

在北区,太阳能除冬季与地源热泵系统联合供热外,其它季节,在不供热时,采用季节性蓄热技术将热量储存在蓄热水池中,供冬季采暖使用。

(二)联合供热方案比较太阳能系统与地源热泵系统联合供热的方式有两种:并联和串联方式。

并联方式示意图如图1所示:图1 太阳能系统与地源热泵系统并联供热方式串联方式示意图如图2所示:并联运行模式与串联运行模式相比,存在以下弊端:(1)当太阳能系统与地源热泵系统同时运行时,系统的循环水量为两者之和,太阳能系统能否直接供热,直接影响系统的循环水量,进而影响热泵机组的可靠性。

(2)在并联运行模式下,当T g温度低于50℃时,太阳能不能被直接利用,只能去加热土壤,提高热泵机组蒸发器侧的温度。

而在串联模式下,当T g温度低于50℃,而高于40℃时,可以与地源热泵机组串联运行,充分提高地源热泵机组的COP值。

基于串联运行模式的优点,本示范工程采用串联运行模式。

其运行策略为:在供暖初始时,由于采用了季节性蓄热的技术,同时,在室外温度较高的情况下,采暖负荷较小,此时,经过太阳能加热后的供水温度T g较高,若温度高于50℃,则利用太阳能直接采暖;若供水温度低于48℃,并且高于40℃,则太阳能采暖系统与地源热泵系统串联运行,即经过太阳能加热后的水再经过地源热泵系统提升(达到50℃)后,供给末端。

太阳能系统与地源热泵系统联合运行方式的探讨

太阳能系统与地源热泵系统联合运行方式的探讨

太阳能系统与地源热泵系统联合运行方式的探讨- 暖通论文1引言能源和环境是影响国民经济可持续发展的关键因素,能源供应形势直接关系到国家的安全和社会稳定。

建筑领域消费的能源,主要是煤炭、石油和天然气等石化能源。

这些能源,资源有限,不可再生,终究要枯竭,而且传统能源会对环境造成严重的污染。

我国人口众多,人均资源占有量低于世界平均水平,与经济发展和人民生活消费的需求相比,能源供应的缺口很大,而且能源消费结构不合理,以煤为主的能源供给造成了严重的大气污染和温室气体排放,我国目前的CO2排放量居世界第二位。

我国是京都议定书的签约国,目前的这种能源消费方式,已受到国际社会的高度关注,加大了我们保护环境和改变经济增长模式的压力。

因此,节约能源和开发利用清洁、可再生能源的任务十分紧迫。

由于能源问题对国家安全和经济发展所起的重要作用,中央提出了建设节能省地型住宅的政策方针,因此,可再生能源在建筑中的应用是建筑业技术进步和行业发展的需要。

随着2006年1月《可再生能源法》的正式颁布与实施,太阳能、地热能在建筑行业中的应用越来越受到人们的重视。

地源热泵技术是可再生能源应用的主要应用方向之一,即利用浅层地热能资源进行供热与空调,具有良好的节能与环境效益,近年来在国内得到了日益广泛的应用。

随着《地源热泵系统工程技术规范》的实施,地源热泵系统工程的市场更加规范化,能更好的发挥其节能、环保效益。

但地源热泵系统存在土壤温度场的恢复问题,即随着地源热泵系统连续长期的运行,会从地下过多的取热或过多的散热,造成地下温度场的波动,降低机组的COP值,增加系统的能耗。

太阳能技术也是可再生能源应用的主要应用方向之一。

北京属于太阳能资源比较丰富的区域,太阳能年辐射总量在5600MJ/m2~6000MJ/m2,年日照时数在2600小时~3000小时,所以太阳能技术在北京有很好的发展前景,并且太阳能在建筑中的应用是现阶段太阳能应用中最具有发展潜力的领域。

太阳能与地源热泵系统耦合系统设计初探

太阳能与地源热泵系统耦合系统设计初探

太阳能与地源热泵系统耦合系统设计初探内容提要太阳能、地源热泵是可再生能源建筑应用的主要形式,但是在不同的地区应用有着其局限性,本文提出了太阳能与土壤源热泵系统的耦合设计方法,可以充分利用两种可再生能源系统的优势,达到较好的节能效果,同时有利于促进可再生能源系统的在建筑中的应用。

关键词太阳能热水系统太阳能采暖系统太阳能空调系统过热地源热泵系统系统耦合1 问题的提出目前可再生能源系统在建筑中应用主要有两种形式,一种是太阳能热利用系统,一种是热泵系统,在热泵系统中,尤以地源热泵系统为多。

太阳能热利用系统包括太阳能热水系统、太阳能采暖系统和太阳空调系统,太阳能热利用在使用过程中,如果负荷需求很小,太阳能集热系统收集的热量很多,系统不可避免的出现过热问题,系统出现过热情况,会引起太阳能集热器效率降低,严重时会导致太阳能集热系统损坏,导致系统不能正常工作。

而地源热泵系统在使用过程中由于系统向土壤释热量和取热量不匹配,会导致土壤出现冷堆积或热堆积,引起系统工作效率下降,严重时会出现机组停机。

2 太阳能热利用系统工作特点2.1太阳能热利用系统的工作特点分析太阳能热利用系统根据负荷不同分为太阳能热水系统,太阳能采暖系统,太阳能空调系统。

太阳能热利用需要配置满足负荷要求的辅助能源,以满足在没有太阳能辐照时的用能需求。

太阳能热利用系统节能效果与其负荷密切相关,负荷大,太阳能集热系统收集的热量便可以充分利用,负荷小,太阳能集热系统收集的热量就会出现过热,出现过热情况,不仅是浪费能源,同时也会引起太阳能集热器的损坏。

过热时,集热器会处于空晒状态,研究结果表明,长时间空晒可以引起太阳能集热器的热性能急剧下降,图1为出现过热时,集热器的损坏情况[1]。

太阳能热水系统主要利用太阳能集热器收集到的热量预(加)热生活热水,调研结果表明,我国大部分生活热水负荷都发生在下午和晚上,太阳能热水系统是在白天有太阳能辐照时收集热量并蓄存在贮热水箱中供晚上生活热水用热,如果连续几天太阳能辐照较好而没有生活热水用热,会导致太阳能集热系统出现过热,过热会导致太阳能集热器加速老化,集热性能下降,严重时回导致集热器破坏,同样会导致生活热水温度过高,存在烫伤的可能。
