冲压模具结构及设计
冲压模具设计与制作配套案例库：案例09 冲模结构与设计

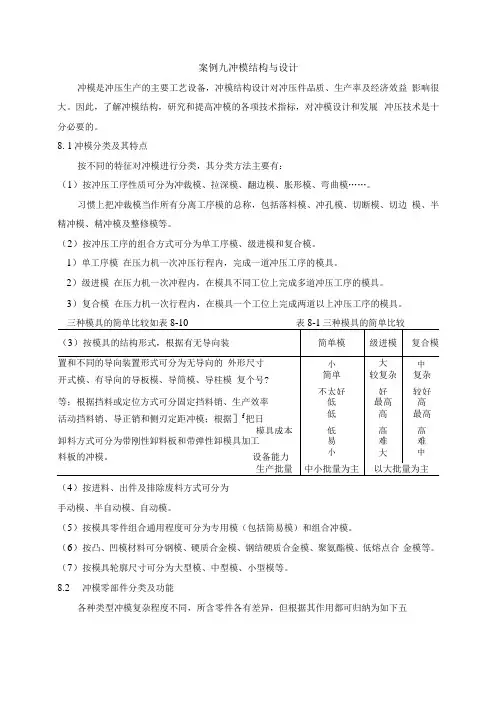

案例九冲模结构与设计冲模是冲压生产的主要工艺设备，冲模结构设计对冲压件品质、生产率及经济效益影响很大。
因此，了解冲模结构，研究和提高冲模的各项技术指标，对冲模设计和发展冲压技术是十分必要的。
8. 1冲模分类及其特点按不同的特征对冲模进行分类，其分类方法主要有：（1）按冲压工序性质可分为冲裁模、拉深模、翻边模、胀形模、弯曲模……。
习惯上把冲裁模当作所有分离工序模的总称，包括落料模、冲孔模、切断模、切边模、半精冲模、精冲模及整修模等。
（2）按冲压工序的组合方式可分为单工序模、级进模和复合模。
1）单工序模在压力机一次冲压行程内，完成一道冲压工序的模具。
2）级进模在压力机一次冲程内，在模具不同工位上完成多道冲压工序的模具。
3）复合模在压力机一次行程内，在模具一个工位上完成两道以上冲压工序的模具。
（4）按进料、出件及排除废料方式可分为手动模、半自动模、自动模。
（5）按模具零件组合通用程度可分为专用模（包括简易模）和组合冲模。
（6）按凸、凹模材料可分钢模、硬质合金模、钢结硬质合金模、聚氨酯模、低熔点合金模等。
（7）按模具轮廓尺寸可分为大型模、中型模、小型模等。
8.2冲模零部件分类及功能各种类型冲模复杂程度不同，所含零件各有差异，但根据其作用都可归纳为如下五种类型：(1)工作零件工作零件直接使被加工材料变形、分离，而成为工件，如凸模、凹模、凸凹模等。
(2)定位零件定位零件控制条料的送进方向和送料进距，确保条料在冲模中的正确位置，有挡料销、导正销、导尺、定位销、定位板、导料板、侧压板和侧刃等。
(3)压料、卸料与顶料零件压料、卸料与顶料零件包括冲裁模的卸料板、顶出器、废料切刀、拉深模中的压边圈等。
卸料与顶料零件在冲压完毕后，将工件或废料从模具中排出，以使下次冲压工序顺利进行；拉深模中的压边圈的作用是防止板料毛坯发生失稳起皱。
(4)导向零件导向零件的作用是保证上模对下模相对运动精确导向，使凸模与凹模之间保持均匀的间隙，提高冲压件品质。
各种冲压模具结构形式与设计
各种冲压模具结构形式与设计普通冲模的结构形式与设计凹模结构尺寸1.凹模厚度 H 和壁厚 C 凹模厚度 H可按下式计算：式中 F ——最大冲裁力（ N）。
但 H 必须大于 10mm，如果冲裁轮廓长度大于 51mm，则上式计算值再乘以系数1.1 ～ 1.4 。
凹模壁厚按下式确定：C=（1.5 ～2）H（mm）2.凹模刃口间最小壁厚一般可参照表1。
表 1 凹模刃口间最小壁厚（mm）材料厚度 t冲件材料≤ 0.50.6 ～ 0.8≥1铝、紫铜0.6 ～ 0.80.8 ～ 1.0(1.0～ 1.2)t 黄铜、低碳钢0.8 ～ 1.0 1.0 ～ 1.2(1.2～ 1.5)t 硅钢、磷铜、中碳钢 1.2 ～ 1.5 1.5 ～ 2.0(2.0～ 2.5)t常用凸模形式简图特点适用范围典型圆凸模结构。
下端为工作部分，中间的圆柱部分用以与固定板配合冲圆孔凸模，用以冲裁（安装），最上端的台肩承受向下拉（包括落料、冲孔）的卸料力直通式凸模，便于线切割加工，如各种非圆形凸模用以冲凸模断面足够大，可直接用螺钉固定裁（包括落料、冲孔）断面细弱的凸模，为了增加强度和凸模受力大，而凸模相刚度，上部放大对来说强度、刚度薄弱凸模一端放长，在冲裁前，先伸入单面冲压的凸模凹模支承，能承受侧向力整体的凸模结构上部断面大，可直单面冲压的凸模接与模座固定节省贵重的工具钢或硬凸模工作部分组合式质合金组合式凸模，工作部分轮廓完整，圆凸模。
节省工作部分与基体套接定位的贵重材料冲裁凹模的刃壁形式简特点适用范围图刃壁带有斜度，冲件或废料不易滞留在刃孔内，因而减轻对刃壁的磨适用于冲件为任何形状、各损，一次刃磨量较少。
刃口尺寸随刃种板厚的冲裁模（但料太薄不磨变化宜采用）凹模工作部分强度好α一般取5′～ 30 ′刃壁带有斜度，漏料畅通，但由于适用于材料厚度小于3mm 刃壁与漏料孔用台肩过渡，因此凹模的冲裁模工作部分强度较差凹模厚度即有效刃壁高度。
刃壁带有斜度，冲件或废料不易滞留在刃孔内，因而刃壁磨损小，一次刃磨量少。
毕业设计冲压模具设计
毕业设计冲压模具设计冲压模具设计是指根据零部件的形状和要求，通过模具设计软件对压制工艺和模具结构进行详细设计并完成加工制造的过程。
本文将以零部件的冲压模具设计为例，详细介绍冲压模具设计的步骤和关键技术。
一、冲压模具设计的步骤1.零件分析与加工工艺确定：首先对待设计的零件进行分析，了解其形状、材料及加工工艺要求。
通过对零件的尺寸测量、材料分析和工艺流程确定，确定适宜的冲压模具设计方案。
2.模具结构确定：根据零件形状和工艺要求，确定模具的基本结构形式，包括上、下模块的形状和结构、导向方式以及顶出装置的设计。
3.模具零件设计：根据模具的结构形式，对上、下模板、定位销、导柱、导套、顶出器等模具零件进行详细设计，并确定其尺寸、形位公差和表面粗糙度。
4.模具装配设计：根据模具零件的设计，进行模具的装配设计，确定模具各零件的加工工艺和装配工艺。
5.3D模型的建立：采用模具设计软件对模具的各个零件进行建模，并对其进行装配，实现模型的全面展示和动态演示。
6.模具结构的强度分析：采用有限元分析法对模具结构进行强度分析，确定模具零件的受力状态，从而提高模具的刚度和寿命。
7.模具工艺文件的编制：编制模具的工艺文件，包括工艺流程、工装设计和使用说明，为模具的制造和使用提供详细的技术支持。
二、冲压模具设计的关键技术1.零件厚度均衡设计：保证冲压零件的均衡受力，在模具的设计中尽量避免出现片厚不均的问题，从而避免在冲压过程中产生变形或裂纹等缺陷。
2.弹性顶出设计：在模具设计中合理设置顶针或顶出器，以保证冲压零件在顶出过程中不会卡死或破碎，从而提高冲压的质量和效率。
3.导向方式优化设计：合理选择导向方式，减小模具的摩擦阻力，从而提高模具的导向精度和工作寿命。
4.材料选择与热处理：合理选择模具材料，并根据工艺要求进行适当的热处理，以提高模具的硬度和耐磨性，延长模具的使用寿命。
5.模腔润滑与冷却设计：在模具设计中设置合理的润滑和冷却装置，以提高冲压的质量和效率，并减少模具的磨损和热变形。
冲压模具 毕业设计
冲压模具毕业设计冲压模具毕业设计导言：冲压模具是一种重要的工业制造工具，广泛应用于汽车、家电、电子产品等行业。
本文将探讨冲压模具的设计与应用，以及在毕业设计中的相关问题。
一、冲压模具的概述冲压模具是一种用于金属板材加工的工具，通过将金属板材置于模具中，施加压力使其形成所需的形状。
冲压模具分为单工位模具和多工位模具，根据产品的复杂程度和生产需求选择合适的模具类型。
二、冲压模具的设计原理1. 材料选择：冲压模具通常使用高强度、耐磨损的工具钢材料，以确保模具的寿命和稳定性。
2. 结构设计：冲压模具的结构应考虑产品的形状和尺寸，采用合理的分段设计，以便于加工和维护。
3. 工艺分析：在设计冲压模具时，需要进行工艺分析，确定每个工序的加工顺序和参数，以提高生产效率和产品质量。
4. 模具寿命预测：通过模具寿命预测分析，可以评估模具的使用寿命，及时进行维护和更换，以避免生产中的故障和延误。
三、冲压模具的应用领域1. 汽车制造：冲压模具在汽车制造中扮演着重要角色，用于生产车身、车门、引擎盖等零部件。
2. 家电制造：冲压模具广泛应用于家电制造过程中，如冰箱、洗衣机、空调等产品的外壳和内部零部件。
3. 电子产品：手机、电脑等电子产品的外壳和内部结构也需要通过冲压模具进行加工。
四、冲压模具在毕业设计中的应用1. 模具设计：在毕业设计中，学生可以选择冲压模具设计作为课题，通过学习和实践，掌握模具设计的基本原理和技术。
2. 模具制造：毕业设计中的冲压模具制造过程可以锻炼学生的实际操作能力，提高他们的制造技术水平。
3. 模具应用：通过将冲压模具应用于具体产品的制造中，学生可以了解模具在实际生产中的应用效果和问题，并提出改进方案。
五、冲压模具的发展趋势1. 自动化生产：随着科技的进步，冲压模具的生产过程将越来越趋向自动化，提高生产效率和质量。
2. 数字化设计：利用计算机辅助设计软件进行冲压模具设计，可以提高设计效率和精度。
3. 精密化加工：冲压模具的加工精度将继续提高，以满足高精度产品的需求。
冲压工艺及模具设计
冲压工艺及模具设计冲压工艺及模具设计是现代工业制造中常用的一种技术，它通过将金属板材或者其他形状的金属件置于模具中，然后通过冲压机的动作使得金属材料发生塑性变形以得到所需的形状和尺寸。
冲压工艺及模具设计是一门综合性强的工艺技术，以下将介绍其包括冲压工艺流程、模具设计原则、模具结构设计、模具构件选用等相关内容。
一、冲压工艺流程冲压工艺分为单道冲压和多道冲压两种。
单道冲压是指在一个冲压过程中完成产品的全体造型，多道冲压是指通过多次冲压工艺来完成产品的全体造型。
下面将以多道冲压为例介绍冲压工艺流程。
1.材料准备：选择合适的板材材料，进行剪切、铺料等准备工作。
2.模具设计：根据产品的形状和尺寸要求，设计合适的冲压模具。
3.上料：将材料板厚按照模具规格要求剪切成对应尺寸，然后放置在模具上。
4.开模：通过冲压机的动作，使得模具上的凸模与凹模对压，使材料发生塑性变形。
5.去杂及模具保养：在冲压过程中会产生一些杂质，需要及时清理，并对模具进行保养和维护。
二、模具设计原则模具设计是冲压工艺的核心环节，它直接影响着产品的质量和成本。
在进行模具设计时，需要遵循以下原则：1.合理性原则：模具结构要合理，能够满足产品的形状和尺寸要求，并且易于加工和调整。
2.稳定性原则：模具要具有足够的刚性和稳定性，能够承受冲压机的冲击力和振动。
3.高效原则：模具设计要考虑工作效率，设计出能够实现快速冲压的模具结构。
4.经济原则：模具的设计和制造成本要较低，以降低产品的制造成本。
三、模具结构设计模具的结构设计是模具设计的重要环节，它包括模具的整体结构、分段结构、导向结构等。
下面将介绍常用的模具结构设计方法：1.整体结构设计：将模具设计为一个整体结构，具有较好的刚性和稳定性。
2.分段结构设计：根据产品的形状和尺寸要求，将模具分为多个部分，通过连接件进行连接。
3.导向结构设计：模具需要具有良好的导向性，避免材料在冲压过程中发生歪斜和偏移。
4.其他辅助结构设计：模具还需要考虑各种辅助结构，如剪断边缘结构、定位结构、脱模结构等。
冲压模具结构连续模步骤(设计标准)
设计方案
2
的形状、材料和工艺要求。
根据需求，制定合适的模具结构设
计方案，并进行初步绘制。
3
详细设计
对模具进行详细设计，包括具体的
制造与组装
4
尺寸、部件，并进行组装和调试。
冲压模具结构设计的常见困难及解决 方法
复杂冲压件的结构 设计
对于复杂形状的冲压件， 需要深入分析，采用合 适的结构设计和加工工 艺。
高精度冲压设备
采用高精度的冲压设备，可 以提高冲压件的加工精度和 表面质量。
冲压模具结构设计的案例研究
案例1 案例2 案例3
汽车冲压件模具设计 电子产品外壳模具设计 家电冲压件模具设计
通过优化模具结构和工艺， 提高冲压零件的质量和效 率，降低成本。
采用连续模设计和模拟仿 真技术，提高电子产品外 壳的精度和一致性。
冲压模具结构设计的基本原则
• 合理布局：模具结构布局要科学合理、紧凑高效，便于加工和组装。 • 合理配合：各零部件之间的配合要合理，确保模具的稳定性和准确性。 • 合理分力：合理设计模具子零件的定位、卡紧以及支撑结构，使得在冲压过程中能承受合
理的力和压力。
冲压模具结构设计的步骤
1
需求分析
通过了解客户的需求，分析冲压件
通过优化模具结构和制造 工艺，提高家电冲压件的 生产效率和可靠性。
结论和总结
冲压模具结构设计是冲压加工中的关键环节，合理的模具结构设计可以提高冲压件的质量和生产 效率。随着技术的不断发展，冲压模具结构设计的前沿技术将不断涌现，为冲压加工带来更多的 可能性。
冲压模具结构连续模步骤 (设计标准)
冲压模具结构是冲压加工中至关重要的一环，它直接影响到冲压件的质量和 生产效率。本演示将介绍冲压模具结构设计的基本原则、步骤以及常见困难 的解决方法。
冲压模具设计及其工艺分析
冲压模具设计及其工艺分析冲压模具设计及其工艺分析冲压是一种通过压力和速度对金属板材进行塑性变形而制成模具零件的加工方法，广泛应用于制造汽车、电器和机械零件等行业。
而冲压模具设计是保证生产高质量模具零件的重要环节，本文将对此进行分析。
一、冲压模具设计1.模具结构设计模具结构设计是冲压模具设计的核心。
合理的模具结构可以提高模具寿命和生产效率，减少生产成本，并保证产品的质量。
模具结构主要包括模具结构布局、模具标准件选用和材料选择等。
在模具结构设计时，需要考虑到模具的使用情况、生产要求和成本等因素，综合权衡各方面的因素，选取合适的模具结构。
2.模具工艺设计模具工艺设计是冲压模具设计的第二个重要环节，它是决定模具生产周期、效率和成本的关键因素。
模具工艺设计主要包括模具制造工艺流程、加工技术要求和加工设备选择等。
在模具工艺设计时，需要根据模具结构设计的要求，选择合适的加工工艺流程和加工设备，保证模具加工的质量和效率。
3.模具图纸设计模具图纸是冲压模具设计的具体内容，它包括三维图纸、二维图纸和工艺流程图等。
在模具图纸设计时，需要准确地表达模具的各种尺寸、形状和位置等信息，同时还需要表达模具加工工艺中的细节和要求，保证模具加工的准确性和一致性。
二、冲压模具工艺分析1.材料特性分析冲压模具制造材料的选择是影响模具品质和寿命的重要因素，而材料特性分析是选择模具材料的关键。
材料特性分析主要包括材料力学性能、耐磨性、韧性等方面的特性分析。
2.冲压工艺分析冲压工艺分析是决定模具加工周期、效率和成本的关键因素，它是确定冲压过程各环节的激励和反力，分析冲压过程中产生的变形和应力情况。
冲压工艺分析需要根据冲压模具的特性和材料特性、产品要求等综合考虑，选择合适的冲压工艺参数。
3.模具加工工艺分析模具加工工艺分析是决定模具加工成本和周期的重要因素，它是确定模具加工过程中加工工艺的某些细节和要求。
模具加工工艺分析需要根据模具结构和加工工艺的要求，选择合适的加工工艺流程和加工设备，保证模具加工的质量和效率。
冲压模具设计与制造-冲模结构及设计
不直接参与完成工艺过程，也不和坯料有直接接触，只对模具 完成工艺过程起保证作用，或对模具功能起完善作用。
(1) 导向零件
导柱、导套、导板、导桶；
(2) 固定(支撑)零件
上(下)模板、模柄、凸(凹)模固定板、垫板、限位支撑装置；
(3) 紧固零件
螺钉、销钉、键；
(4) 其他零件
弹性零件、传动零件
§7.2 冲模主要零件设计
2.凹模
(1) 凹模的结构形式与固定方法
§7.2 冲模主要零件设计
§7.2 冲模主要零件设计
(2) 凹模刃口的结构类型
§7.2 冲模主要零件设计
a. 直壁刃口 ① 刃口强度较高，修磨后刃口尺寸不变。 ② 凹模内易积存废料或冲裁件，尤其间隙较小时，刃口直壁 部分磨损较快。 ③ 用于冲裁形状复杂或精度要求较高的零件。 b. 斜壁刃口 ① 刃口强度较差，修磨后刃口尺寸略有增大。 ② 凹模内不易积存废料或冲裁件，刃口内壁磨损较慢。 ③ 用于冲裁形状简单、精度要求不高的零件。
固定导料销
活动导料销
§7.2 冲模主要零件设计
3.定位件
定位板和定位销是作为单个坯料或工序件的定位用。
(1) 定位板
§7.2 冲模主要零件设计
(2) 定位销
Байду номын сангаас
§7.2 冲模主要零件设计
三.卸料装置
1.刚性(固定)卸料装置
§7.2 冲模主要零件设计
§7.1 冲模及冲模零件的分类
2.按照工序组合程度分类
(1) 单工序模 在一个工位只完成一道冲压工序。
(2) 复合模 在同一工位上同时完成两道或两道以上冲压工序。
(3) 级进模 在毛坯的送进方向上，具有两个或更多的工位。
冲压模具设计与制造-冲模结构及设计
压力完成金属片的塑性变形。
模，确保冲压过程的准确性和
冲压过程中保持金属片的稳定
稳定性。
性。
冲模设计的基本步骤
1
产品需求分析
根据产品要求和设计需求，分析冲压模具设计的具体要求。
2
模具结构设计
根据产品形状和冲压工艺，设计模具的结构和布局。
3
零部件设计
设计模具的各个零部件，如上模、下模、导柱和导套。
4
模具制造加工
现代冲模设计的趋势和发展方向
自动化和智能化
设计软件的应用
新材料的应用
趋向于自动化生产和智能化控
借助设计软件进行模具设计和仿
研究和应用新材料，提高模具的
制，提高冲压生产效率。
真分析，提高设计质量和效率。
耐磨性和寿命。
冲压模具的分类
按工艺分类 ️
按使用行业分类
包括单工位模具、连续模具和复合模具等。
例如汽车模具、家电模具和电子模具等。
按制造工艺分类
包括压力模具、拉伸模具和弯曲模具等。
冲模结构的基本原理
上模和下模
导柱和导套 ⚙️
顶杆和顶板
上模和下模相互作用，通过冲
导柱和导套用于定位上模和下
顶杆和顶板用于施加压力，在
冲压模具设计与制造-冲
模结构及设计
冲压模具设计与制造的背景：随着工业的发展，冲压模具在制造过程中起着
至关重要的作用。
冲压模的定义
1
关键组成部分 ️
冲压模具由上模、下模和导柱组成，用于完成冲压加工过程。
2
功能和作用 ⚙️
冲压模具用于塑造金属片，例如冲压出汽车零部件等。
3
高精度要求
冲压模具需要具备高精度和稳定性，以确保产品质量。
冲压模具设计与制造-冲模结构及设计
§7.2 冲模主要零件设计
七.连接与固定零件
1.固定板
将凸模或凹模按一定相对位置压 入固定后，作为一个整体安装在上 模座或下模座上。(H7/m6、H7/n6)
2.垫板
直接承受凸模的压力，以降低模 座所受的单位压力，防止模座被局 部压陷，
2021/7/13
37
§7.2 冲模主要零件设计
3.模柄
作为上模与压力机滑块连接的零件。 ① 与压力机滑块上的模柄孔正确配合，安装可靠； ② 与上模正确而可靠连接(H7/m6、H7/h6) 。
2021/7/13Fra bibliotek14§7.2 冲模主要零件设计
2021/7/13
15
§7.2 冲模主要零件设计
(2) 凹模刃口的结构类型
2021/7/13
16
§7.2 冲模主要零件设计
a. 直壁刃口 ① 刃口强度较高，修磨后刃口尺寸不变。 ② 凹模内易积存废料或冲裁件，尤其间隙较小时，刃口直壁
部分磨损较快。 ③ 用于冲裁形状复杂或精度要求较高的零件。
2021/7/13
10
§7.2 冲模主要零件设计
b. 非圆形凸模
a) 台肩固定
b) 铆接固定
2021/7/13
c) 直通式凸模
11
§7.2 冲模主要零件设计
c. 大、中型凸模 镶拼式凸模不但节约贵重的模具钢，而且减少锻造、热处理和 机械加工的困难。
2021/7/13
12
§7.2 冲模主要零件设计
工艺结构部分
定位零件
6.定位销（定位板）
7.侧压板
8.侧刃
9.卸料板
压、卸料及出件零件
10.压料板（压边圈） 11.顶件器
12.推件器
冲压模具结构及其设计介绍
冲压模具结构及其设计介绍1. 引言冲压模具是冲压工艺中的关键部件，也是冲压过程中实现成形的关键工具。
冲压模具结构的设计与制造直接影响着产品的质量和生产效率。
本文将介绍冲压模具的结构及其设计要点，以帮助读者更好地理解和应用冲压模具。
2. 冲压模具结构冲压模具通常由上模、下模和导向装置组成。
2.1 上模上模是冲压模具的最上局部，其主要功能是固定和定位工件。
根据实际需要，上模可以采用滑块式、拉杆式或翻转式结构。
上模通常由上模座、上模座板、上模底板和上模底板螺钉组成。
2.2 下模下模是冲压模具的最下局部，其主要功能是支撑工件和提供成形空间。
下模通常由下模座、下模座板、下模底板和下模底板螺钉组成。
2.3 导向装置导向装置是冲压模具的重要组成局部，其主要功能是确保上模和下模的定位和运动精度。
导向装置可以分为直线导向和滑动导向两种形式，具体结构的选择需根据实际应用需求而定。
3. 冲压模具设计要点冲压模具设计时需要考虑以下几个要点：3.1 工件形状分析在进行冲压模具设计之前，需要对工件的形状进行分析。
通过对工件形状的分析，可以确定冲压模具的结构、材料选择、工艺布局等设计参数。
3.2 材料选择冲压模具的材料选择直接影响着模具的寿命和性能。
一般而言，冲压模具的工作部位应选择高硬度、高强度、高热稳定性的材料，如优质合金工具钢等。
3.3 充气系统设计充气系统是冲压模具设计中必不可少的一局部，其作用是通过充气将工件弹出模具。
充气系统的设计应考虑到冲压过程中的力学特性，并确保充气均匀、稳定。
3.4 固定方式设计冲压模具的固定方式设计直接影响着模具的稳定性和定位精度。
常见的固定方式有机械固定和气动固定两种，具体选择需根据模具的具体结构和工艺要求而定。
3.5 冲压力分析冲压过程中的冲压力分析是冲压模具设计的重要环节。
通过对冲压力的分析，可以确定模具的结构强度和刚度，以及选取适宜的冲压机。
4. 结论冲压模具是冲压工艺中不可或缺的工具，其结构和设计直接影响着产品质量和生产效率。
冲压模具结构连续模步骤(设计标准)
2021/10/10
2
2. SECC
(1).电镀锌钢板是一般的冷轧钢板在连续电镀锌产线 电镀及各种后处理后的产品。
经过脱脂、酸洗、
(2).SECC与SPCC一样，根据拉伸等级分为SECC、SECD、SECE。
(3).SECC的特点是自身带有镀锌层，防腐蚀性能良好，可以直接作为产品的外 观件，所以近几年来，在电子行业广泛应用并逐步取代SPCC。缺点是断口 容易生锈。
(如图2)﹔ c. 适用于需快速装卸的大中型滑块﹐依靠滑块底部的限位板
限位(如图3)﹔ d. 适用于需要滑块在接触料片前先复位的场合﹐靠滑块中的
顶料销作用﹐先將滑块复位﹐顶料销长度通常为7mm﹐浮出 端面2.0mm﹐选用紅色扁线弹簧。(如图4) e. 适用于要求中间垂直p上下运动﹐左右滑块水平运动的块合 ﹐中间滑块依靠內导柱导向﹐左右滑块用等高套筒限位﹐ 等高套筒长度取夾板厚度加0.5mm。(如图5)
2021/10/10
16
(2). 外側尺寸加算法：弯曲处很多时的计算法是先將外侧尺寸全 部加算，从其和減去取決于板厚和弯曲半径两要素的伸长量。
2021/10/10
17
四. 冲压模具常用标准化结构
1. 压线入子结构 压线的目的： (1). 材料预变形，减少折弯时的阻力，使折弯时的尺寸更为准确。 (2). 防止折弯时产生的拉料变形。
外形冲切加工其外形尺寸由母模决定，母模在冲切过程中 会不断磨损，所以产品尺寸会越来越小，为了提高产品的尺 寸精度，提高模具使用寿命，重组值应取小于公差中央值， 一般取公差公差负侧的50%~70%。
b. 孔尺寸之重组值
冲孔尺寸由冲头决定，由于冲头会不断磨损，使得冲孔 不断减小，所以冲孔的重组值取公差正侧的50%~70%
冲压模具结构设计及实例
冲压模具结构设计及实例冲压模具是指用于冲压工艺的模具，它是冲压工艺中的重要组成部分。
冲压模具的结构设计对于冲压工艺的质量和效率具有重要影响。
本文将从冲压模具的结构设计和实例两个方面进行探讨。
一、冲压模具的结构设计冲压模具的结构设计是冲压工艺的关键环节之一。
一个优秀的冲压模具需要具备以下几个方面的设计要素：1. 合理的结构布局：冲压模具的结构布局应该合理，能够满足冲压工艺的要求，并且方便操作和维护。
通常包括上下模座、导向装置、冲头、顶出装置等部分。
2. 合适的材料选择：冲压模具需要承受较大的冲击和摩擦力，因此材料的选择非常重要。
常用的材料有优质合金钢、工具钢等，具有较高的硬度和耐磨性。
3. 合理的导向装置：导向装置能够确保上下模具的准确对位，以保证冲压工艺的精度。
常见的导向装置有滑块导向、销针导向等。
4. 适当的顶出装置：顶出装置能够将冲制件从模具中顶出，以便进行下一步的操作。
顶出装置的设计需要考虑冲制件的形状和尺寸等因素。
5. 合理的冲头设计：冲头是冲压模具的重要组成部分，其设计需要考虑冲制件的形状和尺寸等因素。
同时，冲头的材料选择和热处理也非常重要。
二、冲压模具结构设计实例以下是一个钣金冲压模具的结构设计实例：该冲压模具用于加工一种带有凹槽的钣金零件。
该零件的厚度为2mm，材料为优质冷轧板。
根据对该零件的要求，设计出了以下的冲压模具结构：1. 上模座：采用整体式上模座，材料为优质合金钢。
上模座上设置有导向装置，确保上下模具的准确对位。
2. 下模座：采用整体式下模座，材料为优质合金钢。
下模座上设置有顶出装置，以便将冲制件顶出。
3. 冲头：冲头采用硬质合金材料制造，并经过热处理，以提高其硬度和耐磨性。
冲头的形状和尺寸与钣金零件的凹槽相匹配。
4. 引导装置：在上模座和下模座上设置有引导装置，确保上下模具的准确对位，以保证冲制件的精度。
通过以上的结构设计，该冲压模具能够满足钣金零件的冲压工艺要求。
冲制过程中，上下模具准确对位，冲头能够将钣金材料冲剪成带有凹槽的零件，并通过顶出装置将零件顶出，以便进行下一步的操作。
冲压模具设计与制造-冲模结构及设计
存储液压系统所需的油液，通过油泵加压作用 于液压缸、阀门等部件。
冲模设计-材料选择
冷硬性
材料的硬度越高越难冲压，当然硬度越高的材料强 度和韧性越好。
热延性
材料的热延性越好，形变过程中的抗力就越小，越 容易冲出完整的形状。
塑性变形
材料的塑性变形越大，就越容易在制造过程中出现 毛边、裂纹等不良现象。
冲模设计-模具结构设计
构件要求
• 表面应经过精细加工 • 工件切口处应防止毛刺 • 件与件连接处应精确匹配
技术要求
• 壳体设有去气槽 • 导向、顶出、顶针等机构要结合工件特性设
计合理布置 • 穿孔器、切床等工具要相互匹配
冲模设计-角度设计
1 角度选取
根据材料和凸模角度之间的摩擦系数，选取适合的凸模工作角度。
定位销
通过定位销使得模具装配过程中上下啮合间隙 在同一方向消除，保证上下模在生产运行过程 中不发生左右晃动、卡死。
滑移销
一般用在弯曲模上，使得模具在正常运行过程 中能够保持产品轴线在同一平面内转动。
限位销
适用于弯曲模、月牙形模等多向度运动的模具， 避免发生与底板接触，保证正常冲裁顺利进行。
承重销
用于超大模具，保证模具在运行过程中不会发 生变形、受力不均等情况。
冲头及底板
冲头和底板位于模具上、下两个构件间，承受升降 架、压脚和切角等附属部件，不能承受冲压抗力。
升降架
升降架也称为移载板，起支架、供模颗、导向等方 便的作用。
冲模结构-顶出机构
弹簧复位-主要应用于冲裁模
顶出呈圆柱形，与上模座固连，下端通过影响 杆与活塞连接。
高弹性橡胶板顶出-主要应用于细长件 模
冲模设计-回头阀设计
冲压模具结构及设计
冲压模具结构及设计冲压模具是一种专门用于进行冲压加工的工具。
它的主要作用是将金属板材等原材料按照一定的形状和尺寸进行压制成零件或产品。
冲压模具由上模和下模两部分组成，通过上下模的相互配合，使得原材料在施加压力的作用下发生塑性变形，最终得到所需的成品。
冲压模具的结构设计非常重要，它直接影响到冲压加工的效果和产品质量。
下面是冲压模具的常见结构及设计要点：1.上模结构：上模是用来嵌入原材料并施加压力的部分。
上模的结构设计应该考虑到以下几个要点：-上模应该具有足够的强度和刚度，能够承受施加在上面的压力，并保持稳定的形状。
-上模的工作面应该经过精密加工，以确保产品的精度和表面质量。
-上模应该有适当的导向装置，以确保上下模的配合精度。
2.下模结构：下模是用来支撑原材料并使得其得到充分变形的部分。
下模的结构设计应该注意以下几个要点：-下模应该有足够的刚度，能够承受上模施加的压力，并保持稳定的形状。
-下模的工作面应该具有适当的形状和结构，以确保原材料的变形能够得到充分的发展和形成所需的形状。
-下模应该有适当的导向装置，以确保上下模的配合精度。
3.模具材料选择：冲压模具的材料选择应该根据具体的加工要求和产品特性来确定。
常见的模具材料有钢材、硬质合金等。
模具材料应具备高硬度、耐磨损、高韧性等特点，以确保模具的使用寿命和加工质量。
4.模具构造设计：模具的构造设计应该符合冲压工艺要求和产品要求，在确保加工质量的同时，尽可能减少生产成本。
模具的构造设计需要考虑模具的易于装卸、维修和调试等方面的要求。
5.寿命分析和改进：冲压模具在长期使用过程中会发生磨损和疲劳断裂等问题，因此需要进行寿命分析，并根据分析结果对模具进行改进。
例如，可以通过增加模具的硬度、改进模具的支撑结构等方式来延长模具的使用寿命。
综上所述，冲压模具的结构设计是冲压加工的关键，它直接影响到产品的加工质量和生产效率。
通过合理的结构设计和材料选择，可以提高冲压模具的使用寿命，减少生产成本，从而提高企业的竞争力。
冲压模具结构设计200例
冲压模具结构设计200例是一本关于冲压模具设计的实战性书籍，其中涉及了多种不同的冲压模具结构设计案例。
下面将针对一些典型的结构进行简要介绍：1. 落料冲孔模具该类型的模具主要用于冲压板材或管材上的形状简单的形状，如圆形、方形、矩形等。
模具主要由上模板、下模板、凸模、凹模、冲针、弹簧等组成。
其中，凸模和凹模是模具的核心部分，需要精确的配合，以保证冲压精度和冲压效率。
2. 拉伸模具拉伸模具主要用于生产具有拉伸效果的零件，如拉深筒、汽车座椅等。
该类型的模具结构较为复杂，通常包括上模板、下模板、凹模、凸模、拉深筋、定位销等部分。
其中，拉深筋是拉伸模具的关键部分，用于增加材料的变形抗力，实现零件的拉伸成型。
3. 复合模复合模是一种具有多种功能的模具，适用于生产多种形状和尺寸的零件。
该类型的模具结构较为复杂，通常包括多个工作零件，如上模板、下模板、凸模、凹模、冲针等，以及导向、卸料、复位等辅助装置。
4. 级进模级进模是一种更为复杂的模具，适用于生产具有多道工序的零件，如汽车零部件、电器零件等。
该类型的模具结构中，多个工位同时进行不同的加工工序，如冲孔、切边、整形、冲压螺纹等。
每个工位都有独立的零件和结构，通过移动或旋转实现不同工位的转换。
以上只是简单介绍了四种常见的冲压模具结构，实际上书中还包括了其他多种结构的模具设计，如热处理模具、成型模具、修边模具等。
这些设计案例都具有一定的代表性，可以帮助读者了解不同类型模具的设计要点和注意事项。
在进行冲压模具结构设计时，需要考虑材料的性能、设备的精度、零件的精度要求等多个因素。
此外，结构设计还需考虑到模具的制造、调整和维修的方便性。
在设计中要尽可能地采用标准化、系列化的零件，以提高模具的生产效率和可靠性。
以上信息仅供参考，如果您还想了解更多相关内容，建议您阅读《冲压模具结构设计200例》原著。
(完整版)冲压模具结构最清晰讲解-图文-原创
上垫板 上夹板
脱料背板 脱料板 下模板 冲头
IVU
Ye --主要结构
引导针与送料检测装置
12
引导针和误送料检测装置
引导针的主要作用：在模具未做工之前将料条精确导正。 误送料检测装置的主要作用：是连接感应器，料条在送错位时，可防止模具闭合，已达到保护模具的目的。
内导柱
引导针
传感器 检测针
内导柱 IVU
锁板螺丝，将下垫板+下模板锁紧为一个整体。
浮料销，当成型入子或镶件高出下模板时，需要浮料销撑起 料带，才能正常送料。
导柱避位孔，内导柱上下运动需要避空对应位置。
U型槽，将模具锁紧在机床。
材质：45钢，自身硬度，无特别要求。
加工顺序= 锯床 铣床 大水磨
线割（慢） 镀硬铬
生成坯料 铣孔和槽 表面平整加工 慢走丝加工孔 防锈
上垫板 上夹板
脱料背板 脱料板
导料板
下模板
冲裁下料
料带
料带 导料板
IVU
Ye --主要结构
浮料组件
15
浮料组件：
在下图紫色圈的折弯工站，可见，受产品的向上结构影响，红色入子工件的左侧已经凸起超过料带高度。那么在这 种情况下，料带将会直接撞上入子，使得后续送料无法进行，即卡料。此时需要其他工件将料带向上撑起高过红色 工件，紫色工件的浮料块下方安装有弹簧，开模时，弹簧伸展将料带向上顶起进行送料；合模时，弹簧被压缩向下， 不影响其他工站。 浮料块主要作用：料带向上撑起，料带距离导料板内侧的间隙一般在0.3~0.5mm。
材质： SLD，硬度HRC58~62 。 加工顺序= 锯床 铣床 大水磨 真空热处理深冷处理 大水磨 线割（快） 精磨
生成坯料 铣孔和槽 表面平整加工 增加硬度与防锈 表面粗平整 快走丝加工孔 确保平整
冲压工艺及模具设计(3篇)
第1篇一、引言冲压工艺是一种常见的金属成形工艺，广泛应用于汽车、家电、电子、航空等行业。
冲压工艺具有生产效率高、成本低、精度高、尺寸稳定性好等优点。
模具是冲压工艺中的关键设备，其设计质量直接影响到冲压产品的质量和生产效率。
本文将对冲压工艺及模具设计进行简要介绍。
二、冲压工艺概述1. 冲压工艺原理冲压工艺是利用模具对金属板材施加压力，使其产生塑性变形，从而获得所需形状、尺寸和性能的零件。
冲压工艺的基本原理是金属的塑性变形，即金属在受到外力作用时，产生塑性变形而不破坏其连续性的过程。
2. 冲压工艺分类（1）拉深：将平板金属沿模具凹模形状变形，形成空心或实心零件的过程。
（2）成形：将平板金属沿模具凸模形状变形，形成具有一定形状的零件的过程。
（3）剪切：将平板金属沿剪切线剪切成一定形状和尺寸的零件的过程。
（4）弯曲：将平板金属沿模具凸模形状弯曲，形成具有一定角度的零件的过程。
三、模具设计概述1. 模具设计原则（1）满足产品精度和尺寸要求：模具设计应保证冲压产品具有高精度和尺寸稳定性。
（2）提高生产效率：模具设计应优化工艺流程，减少不必要的加工步骤，提高生产效率。
（3）降低生产成本：模具设计应选用合适的材料，降低模具成本。
（4）确保模具寿命：模具设计应考虑模具的耐磨性、耐腐蚀性等性能，延长模具使用寿命。
2. 模具设计步骤（1）产品分析：分析产品的形状、尺寸、材料等，确定模具设计的基本要求。
（2）工艺分析：根据产品形状和尺寸，确定冲压工艺类型，如拉深、成形、剪切、弯曲等。
（3）模具结构设计：根据工艺要求，设计模具结构，包括凸模、凹模、导向装置、压边装置等。
（4）模具零件设计：根据模具结构，设计模具零件，如凸模、凹模、导向装置、压边装置等。
（5）模具加工：根据模具零件设计，进行模具加工。
（6）模具调试：完成模具加工后，进行模具调试，确保模具性能符合要求。
四、冲压工艺及模具设计要点1. 冲压工艺要点（1）合理选择材料：根据产品形状、尺寸、性能要求，选择合适的金属材料。
冲压模具结构设计注意事项
冲压模具结构设计注意事项冲压模具是制造工业中常见的模具类型之一，其设计质量直接影响到产品质量和生产效率。
下面是冲压模具结构设计时需要注意的一些事项：1.确定模具类型：根据产品的形状、材质和加工工艺，确定是选择单工位模具、连续冲模具还是复合模具。
2.确定模具材料：模具材料应具备高硬度、高强度和耐磨性等特点，常用的材料有合金工具钢、高速工具钢和硬质合金等。
3.合理安排模具结构：在设计模具结构时，要考虑到产品的加工工序和外观要求，确保模具结构简单、合理，易于加工和维修。
4.选择适当的模具零部件：模具包括上模、下模、导柱、导套、顶针、抽芯等零部件，需要根据产品的特点选择适当的零部件。
5.合理确定模具尺寸：模具尺寸应根据产品的尺寸要求，合理确定上模和下模的尺寸，确保产品加工的精度和一致性。
6.充分考虑模具的刚度和稳定性：模具应具备足够的刚度和稳定性，以防止变形和振动，影响产品质量和加工精度。
7.排除模具结构中的可移动零部件：模具结构中应尽量避免使用可移动零部件，以减少模具组装和调试的复杂性。
8.增加模具的自动化程度：在冲压模具设计中，要适当增加自动化控制系统，提高生产效率，同时减少操作人员的劳动强度。
9.考虑模具的冷却和排渣：冲压模具在加工过程中会产生大量热量和杂质，要设计合理的冷却系统和排渣通道，以保证模具的正常工作和寿命。
10.进行模具结构强度分析：在模具结构设计完成后，进行强度分析，确保模具结构能够承受工作时的载荷和振动，避免模具损坏和事故发生。
总之，冲压模具结构设计是一个复杂而重要的工作，需要综合考虑产品的形状、材质和加工工艺等因素，合理安排模具结构和零部件，确保模具具备较高的加工精度、生产效率和使用寿命。
冲压模具结构设计及实例
冲压模具结构设计及实例冲压模具是现代工业中常用的一种模具，广泛应用于汽车、家电、电子、航空航天等行业。
冲压模具的结构设计对于产品的质量和生产效率起着至关重要的作用。
本文将以冲压模具结构设计及实例为主题，详细介绍冲压模具的结构设计原则和实例。
一、冲压模具结构设计原则1. 合理的结构设计：冲压模具的结构设计应该考虑到产品的形状和尺寸要求，合理安排模具的各个零部件，并确保结构的稳定性和刚度。
2. 材料的选择：冲压模具的零部件应选用高强度、耐磨损的材料，以提高模具的使用寿命和抗疲劳性能。
3. 零部件的加工精度：冲压模具的零部件加工精度要求较高，特别是模具的工作表面，应具备高度的平整度和光洁度，以确保产品的质量。
4. 模具的便于维修：冲压模具在使用过程中会出现磨损和损坏的情况，因此模具的设计应考虑到维修方便性，以减少停机时间和成本。
二、冲压模具结构设计实例以汽车车门的冲压模具为例，介绍冲压模具的结构设计。
1. 上模：上模是冲压模具的主要构件，上模上安装有冲头和定位销。
冲头通过上模的动作，在下模上对工件进行冲压加工。
2. 下模：下模是冲压模具的另一个重要构件，下模上安装有模座和导柱。
模座用于支撑工件，在冲压过程中起到定位和支撑作用。
3. 前导柱和后导柱：前导柱和后导柱用于保持上模和下模的水平位置，以确保冲压过程中的精度和稳定性。
4. 导向套和导向销：导向套和导向销用于引导上模和下模的运动方向，避免模具在工作中出现偏差和误差。
5. 冲头和冲座：冲头和冲座是冲压模具的核心部分，冲头通过上模和冲座的动作，对工件进行冲压加工。
6. 顶出装置：顶出装置用于将冲压后的工件从模具中顶出，以便后续的加工和装配。
7. 模具底座：模具底座是冲压模具的支撑部分，用于固定模具和连接冲床。
以上是汽车车门的冲压模具结构设计的简要介绍，实际的冲压模具设计过程还需要考虑到更多细节和工艺要求。
总结：冲压模具的结构设计对于产品的质量和生产效率有着重要的影响。
