2019年GPZ(KZ)公路桥梁抗震盆式橡胶支座系列规格表
GPZ(KZ)型系列公路桥梁抗震盆式橡胶支座（DX单向，SX双向，GD固定）主要尺寸表GPZ(KZ)公路桥梁抗震盆式橡胶支座GPZ(KZ)系列抗震盆式橡胶支座是依据中华人民共和国交通行业标准《》(标准号JT391-1999)及公路工程抗震设计规范(JTJ004-89)，在盆式橡胶支座的基础上增加了消能和阻尼措施。
包括固定支座和单向活动支座两种型式，和与之配套使用的还有双向活动支座。
支座规格按JT391-1999要求分为31级。
支座竖向设计承载力、支座转角、支座摩擦系数及位移均按标准要求设计。
仅固定支座各方向和单向活动支座非滑移方向的水平力由原支座设计承载力的10%提高至20%。
现在．国内外采取的是刚性抗震法和柔性减震法两种抗震方法，刚性抗震需增大结构(包括基础结构和抗震支座结构)尺寸,柔性减震的特点是：减震性能好而刚度较小，在较大地震波的情况下有被破坏的可能。
该系列支座采取了刚、柔结合等有效抗震措施，增大了支座的耗能能力，极大的改善了支座的抗震性能，因此地震发生时可提高桥梁的抗震能力，最大限度的限制了桥梁上下部结构之间的相对位移，减小了地震力的放大系数。
非地震时等同一般盆式橡胶支座使用。
由于GPZ(KZ)系列抗震盆式橡胶支座设计有固定支座和单向活动支座，两种型式支座配合使用比仅在桥梁固定墩上设置抗震支座对提高全桥结构的抗震能力是不言而喻的。
GPZ(KZ)盆式橡胶支座结构形式GPZ(KZ)GD(固定抗震盆式橡胶支座)，主要由上座板、消能板、密封圈、橡胶板、底盆和阻尼胶圈等组成。
GPZ(KZ)DX(单向活动抗震盆式橡胶支座)还有中间钢板、四氟滑板、不锈钢滑板及侧向滑移装置等。
减震原理主要是当支座水平力大于支座设计竖向承载力的20%后，消能板开始滑移，起到第一道隔震效果；然后阻尼圈发挥第二道阻尼效果，支座起到抗震作用；当地震冲击波超过一定极限时，该系列的刚性抗震起到了第三道抗震效果。
GPZ(KZ)盆式橡胶支座性能1、此种支座按竖向设计承载力:可分31级，即、1、、、2、、3、、4、5、6、7、8、9、10、、15、、20、、25、、30、、35、、40、45、50、55、60MN。
盆式橡胶支座规格表
盆式橡胶支座规格表
注: 斜线上为小位移量数值,斜线下为大位移数值.
注:斜线上为小位移量数值，斜线下为大位移数值。

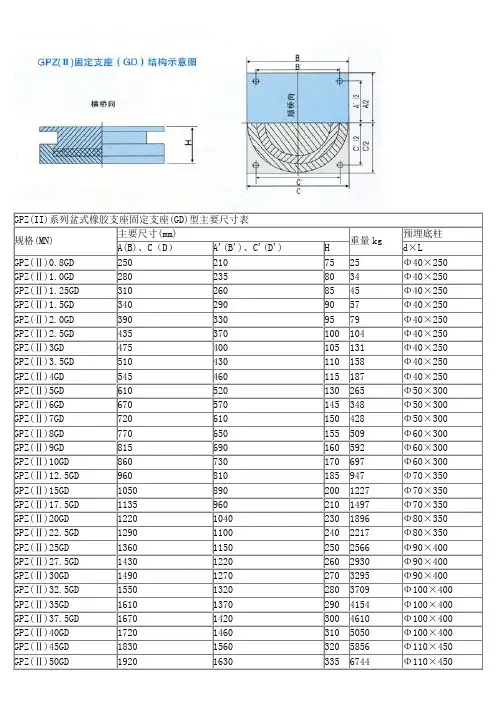

GPZ（Ⅱ）系列盆式橡胶支座固定支座(GD)型主要尺寸表位：mm
GPZ固定支座 (GD)型主要尺寸表位：mm
GPZ（Ⅱ）系列盆式橡胶支座固定支座(GD)型主要尺寸表位：mm
注：1、横向位移±3mm。
2、重量按纵向中等位移设置。
GPZ（Ⅱ）系列盆式橡胶支座固定支座(SX)型主要尺寸表
位：mm
注：1、GPZ(Ⅱ)08.MN-30MN横向位移±40mm，32.5MN-60MN横向位移为±50mm。
2、重量按纵向中等位移设置。
GPZ(KZ)单向活动支座(DX型)主要尺寸
43
44
45
GPZ(KZ)双向活动支座(SX型)主要尺寸
46
47
48
49
50。
GPZ(II)系列盆式橡胶支座固定支座(GD)型主要尺寸表
GPZ(II)系列盆式橡胶支座固定支座(GD)型主要尺寸表规格(MN)主要尺寸(mm)重量kg预埋底柱A(B)、C（D）A'(B')、C'(D')H d×LGPZ(Ⅱ)0.8GD2502107525Φ40×250 GPZ(Ⅱ)1.0GD2802358034Φ40×250 GPZ(Ⅱ)1.25GD3102608545Φ40×250 GPZ(Ⅱ)1.5GD3402909057Φ40×250 GPZ(Ⅱ)2.0GD3903309579Φ40×250 GPZ(Ⅱ)2.5GD435370100104Φ40×250 GPZ(Ⅱ)3GD475400105131Φ40×250 GPZ(Ⅱ)3.5GD510430110158Φ40×250 GPZ(Ⅱ)4GD545460115187Φ40×250 GPZ(Ⅱ)5GD610520130265Φ50×300 GPZ(Ⅱ)6GD670570145348Φ50×300 GPZ(Ⅱ)7GD720610150428Φ50×300 GPZ(Ⅱ)8GD770650155509Φ60×300 GPZ(Ⅱ)9GD815690160592Φ60×300 GPZ(Ⅱ)10GD860730170697Φ60×300 GPZ(Ⅱ)12.5GD960810185947Φ70×350 GPZ(Ⅱ)15GD10508902001227Φ70×350 GPZ(Ⅱ)17.5GD11359602101497Φ70×350 GPZ(Ⅱ)20GD122010402301896Φ80×350 GPZ(Ⅱ)22.5GD129011002402217Φ80×350 GPZ(Ⅱ)25GD136011502502566Φ90×400 GPZ(Ⅱ)27.5GD143012202602930Φ90×400 GPZ(Ⅱ)30GD149012702703295Φ90×400 GP Z(Ⅱ)32.5GD155013202803709Φ100×400 GPZ(Ⅱ)35GD161013702904154Φ100×400 GPZ(Ⅱ)37.5GD167014203004610Φ100×400 GPZ(Ⅱ)40GD172014603105050Φ100×400 GPZ(Ⅱ)45GD183015603205856Φ110×450 GPZ(Ⅱ)50GD192016303356744Φ110×450GPZ(Ⅱ)55GD 20201720 350 7872 Φ120×450 GPZ(Ⅱ)60GD 2100 1790365 8817 Φ120×450注:表中数据规格除"MN"计及注明者外,均以毫米为单位.GPZ(II)系列盆式橡胶支座单向活动支座（DX)型主要尺寸表规格(MN) 纵向位移(mm)横向主要尺寸（mm ） 重量kg预埋底柱位移A A'B B' C(D) C' D' H d×LGPZ(Ⅱ)0.8DX ±50±100±150 ±3 320 420 520 280 380480 315 220265 230 180 75 34.2 38.843.1Φ40×250GPZ(Ⅱ)1.0DX ±50±100±150 ±3 340 440 540 300 400500 340 245290 250 200 80 42.6 47.8 53.1Φ40×250GPZ(Ⅱ)1.25DX ±50±100±150 ±3 360 460 560 320 420520 370 275320 280 230 85 52.5 58.3 61.0Φ40×250GPZ(Ⅱ)1.5DX ±50±100±150 ±3 380 480 580 340 440540 410 300350 310 260 90 66.9 73.9 80.9Φ40×250GPZ(Ⅱ)2.0DX ±50±100±150 ±3 420 520 620 380 480580 460 350400 360 310 100 96.0 104.9 113.8Φ40×250GPZ(Ⅱ)2.5DX ±50±100±150 ±3 460 560 660 420 520620 505 39545 405 355 105 122.3 132.3 142.4Φ40×250GPZ(Ⅱ)3DX ±50±100±150 ±3 485 585 685 435 535635 565 425485 435 370 110 157.3 169.6 182.1Φ40×250GPZ(Ⅱ)3.5DX ±100±150±200 ±3 620 720 820 570 670770 600 460520 470 400 115 202.6 216.7 230.8Φ40×250GPZ(Ⅱ)4DX ±100±150±200 ±3 640 740 840 590 690790 635 485555 505 435 130 285.5 275.5 292.9Φ40×250GPZ(Ⅱ)5DX ±100±150±200 ±3 690 790 890 635 735835 710 545620 560 480 140 338.5 358.5 378.7Φ50×300GPZ(Ⅱ)6DX ±100±150±200 ±3 740 840 940 680 780880 770 600680 620 540 150 423.4 446.3 468.7Φ50×300GPZ(Ⅱ)7DX ±100±150±200 ±3 780 880 980 720 820920820 650730 670 590 160 516.7 542.5 568.1Φ50×300GPZ(Ⅱ)8DX ±100±150±200 ±3 810 910 740 840 890 690780 710 620170 634.0 664.7 Φ60×3001010940695.5GPZ(Ⅱ)9DX±100±150±200±3850 9501050780 880980935725825755665180744.9 778.9813.0Φ60×300GPZ(Ⅱ)10DX±100±150±200±39801080118091010101110985770875800715190907.1 944.9982.3Φ60×300GPZ(Ⅱ)12.5DX±150±200±250±31060116012609801080118011008609708907802051205.41251.11291.1Φ70×350GPZ(Ⅱ)15DX±150±200±250±3113012301330105011501250119095010609808702201513.71565.91618.2Φ70×350GPZ(Ⅱ)17.5DX±150±200±250±311901290139011051205130512951030114510609352351887.61949.12010.6Φ70×350GPZ(Ⅱ)20DX±150±200±250±3125013501450115512551355137511001225113010002502263.92332.12400.2Φ80×350GPZ(Ⅱ)22.5DX±150±200±250±3131014101510122013201420145011801300121010802602620.32694.22768.1Φ80×350GPZ(Ⅱ)25DX±150±200±250±3137014601560127013601460154012401370127011202703058.83134.33229.2Φ90×400GPZ(Ⅱ)27.5DX±150±200±250±3144015101610131014101510161013101440134011902803476.13539.83161.7Φ90×400GPZ(Ⅱ)30DX±150±200±250±3150015601660140014601560167013701500140012502903903.93975.04072.7Φ90×400GPZ(Ⅱ)32.5DX±200±250±300±3161017101810150016001700175014201560145012703004470.04577.14684.7Φ100×400GPZ(Ⅱ)35DX±200±250±300±3165017501850154016401740181014801620151013303104949.35064.35179.3Φ100×400GPZ(Ⅱ)37.5DX±200±250±300±3169017901890158016801780189015401680157013703205512.05637.25762.4Φ100×400GPZ(Ⅱ)40DX±200±250±300±3173018301930162017201820194015901730162014203306003.46134.96266.5Φ100×400GPZ(Ⅱ)45DX±200±250±300±3184019102010171017801880207016801840171015103457109.87214.27361.8Φ110×450GPZ(Ⅱ)50DX±200±250±300±31930199018001860216017701930180016003608124.98222.9Φ110×4502090 19608383.6 GPZ(Ⅱ)55DX ±200±250±300 ±3 2030 2060 2160 1890 1920 2020 2280 1860 2030 1890 1680 375 9130.39468.89665.4 Φ120×450GPZ(Ⅱ)60DX ±200±250±300 ±3 2110 2130 2230 1970 1990 2090 2360 1940 2110 1970 1760 390 10484.51026.410718.8Φ120×450注:表中数据除规格以"MN"计及注名者外,均以毫米为单位.GPZ(II)系列盆式橡胶支座双向活动支座(SX)型主要尺寸表 单位:mm规格(MN) 纵向位移(mm) 横向 主要尺寸（mm ）重量位移A A'B B' C(D) C'(D') H （mm) KgGPZ(II)0.8SX ±50 ±100 ±150 ±40 320 420 520 280 380 480 300 260 245 200 75 26.9GPZ(II)1.0SX ±50 ±100 ±150 ±40 340 440 540 300 400 500 320 280 270 225 80 33.9GPZ(II)1.25SX ±50 ±100 ±150 ±40 360 460 560 320 420 520 340 300 300 250 85 42.0GPZ(II)1.5SX ±50 ±100 ±150 ±40 380 480 580 340 440 540 360 320 330 275 90 52.5GPZ(II)2SX ±50 ±100 ±150 ±40 420 520 620 380 480 580 400 360 385 320 100 78.7GPZ(II)2.5SX ±50 ±100 ±150 ±40 460 560 660 420 520 620 440 400 425 355 105 100.GPZ(II)3SX ±50 ±100 ±150 ±40 490 590 690 440 540 640 465 415 465 385 110 124.GPZ(II)3.5SX ±100 ±150 ±200 ±40 620 720 820 570 670 770 500 450 500 415 115 159.GPZ(II)4SX ±100 ±150 ±200 ±40 640 740 840 590 690 790 540 490 540 450 130 210.GPZ(II)5SX ±100 ±150 ±200 ±40 690 790 890 630 730 830 600 540 600 500 140 271.GPZ(II)6SX ±100 ±150 ±200 ±40 740 840 940 680 780 880 655 595 655 540 150 341.GPZ(II)7SX ±100 ±150 ±200 ±40 780 880 980 720 820 920 705 640 705 580 160 423.GPZ(II)8SX ±100 ±150 ±200 ±40 810 910 1010 735 835 935 755 680 755 630 170 512.GPZ(II)9SX ±100 ±150 ±200 ±40 850 950 1050 775 875 975 800 720 800 660 180 608.GPZ(II)10SX ±150 ±200 ±250 ±40 980 1080 1180 905 1005 1105 845 765 845 700 190 736.GPZ(II)12.5SX ±150 ±200 ±250 ±40 1060 1160 1260 970 1070 1170 945 855 945 780 205 983.GPZ(II)15SX ±150 ±200 ±250 ±40 1130 1230 1330 1040 1140 1240 1030 940 1030 860 220 1215GPZ(II)17.5SX ±150 ±200 ±250 ±40 1190 1290 1390 1100 1200 1300 1110 1020 1110 920 235 1531GPZ(II)20SX ±150 ±200 ±250 ±40 1250 1350 1450 1150 1250 1350 1190 1090 1190 990 250 1861GPZ(II)22.5SX ±150 ±200 ±250 ±40 1310 1410 1510 1210 1310 1410 1260 1090 1260 1050 260 2166GPZ(II)25SX ±150 ±200 ±250 ±40 1360 1460 1560 1250 1350 1450 1340 1160 1340 1110 270 2510GPZ(II)27.5SX±150±200±250±401410 1510 16101300 1400 15001410123014011702802898 GPZ(II)30SX±150±200±250±401470 1560 16601360 1450 155014701300147012202903277 GPZ(II)32.5SX±200±250±300±401610 1710 18101490 1590 169015251360152512703003714 GPZ(II)35SX±200±250±300±501650 1750 18501530 1630 173015851460158513203104113 GPZ(II)37.5SX±200±250±300±501690 1790 18901570 1670 177016451520164513703204581 GPZ(II)40SX±200±250±300±501730 1830 19301610 1710 181016901570169014103304993 GPZ(II)45SX±200±250±300±501810 1910 20101680 1780 188018001660180015003455870 GPZ(II)50SX±200±250±300±501890 1990 20901760 1860 196018901750189015703606751 GPZ(II)55SX±200±250±300±501990 2060 21601850 1920 202019901850199016603757832 GPZ(II)60SX±200±250±300±502070 2130 22301930 1990 209020701930207017203908823注:表中数据除规格以"MN"计及注明者外,均以毫米为单位.公路盆式支座；数字（8）表示竖向承载力，单位：MN；DX、SX、GD表示：支座类别，DX表示单向活动支座具有竖向转动和单一方向滑移性能，SX表示双向活动支座具有竖向转动和纵向与横向滑移性能，GD表示固定支座具有竖向转动性能。
GPZ系列盆式橡胶支座主要尺寸表
±200±250±300
±3
2030 2060 2160
1890 1920 2020
2280
1860
2030
1890
1680
375
9130.3 9468.8 9665.4
Φ120×450
GPZ(Ⅱ)60DX
±200±250±300
±3
2110 2130 2230
1970 1990 2090
规格(MN)
纵向位移(mm)
横向
主要尺寸（mm）
重量kg
预埋底柱
位移
A
A'
B
B'
C(D)
C'
D'
H
d×L
GPZ(Ⅱ)0.8DX
±50±100±150
±3
320 420 520
280 380 480
315
220
265
230
180
75
34.2 38.8 43.1
Φ40×250
GPZ(Ⅱ)1.0DX
±50±100±150
280
270
225
80
33.937.641.3
φ40×250
GPZ(II)1.25SX
±50±100±150
±40
360460560
320420520
340
300
300
250
85
42.046.050.0
φ40×250
GPZ(II)1.5SX
±50±100±150
±40
380480580
340440540
1560
320
公路桥梁盆式橡胶支座系列规格表
GPZ、GPZ(II)型系列
公路桥梁盆式橡胶支座（SX双向，DX单向，GD固定）
主要尺寸表
GPZ(II)型盆式橡胶支座|GD固定型盆式橡胶支座主要尺寸表
注：1、横向位移±3mm。
2、重量按纵向中等位移设置。
GPZ(II)型盆式橡胶支座|SX双向型盆式橡胶支座主要尺寸表
注：1、GPZ(Ⅱ)08.MN-30MN横向位移±40mm，32.5MN-60MN横向位移为±50mm。
GPZ系列盆式橡胶支座|SX双向型盆式橡胶支座主要尺寸表
注: 斜线上为小位移量数值,斜线下为大位移数值.
GPZ系列盆式橡胶支座|DX单向型盆式橡胶支座主要尺寸表
注:斜线上为小位移量数值，斜线下为大位移数值。
GPZ系列盆式橡胶支座|GD固定型盆式橡胶支座主要尺寸表。
GPZ盆式橡胶支座尺寸参数
GPZ(II)系列盆式橡胶支座固定支座(GD)型主要尺寸表规格(MN)主要尺寸(mm)重量kg预埋底柱A(B)、C（D）A'(B')、C'(D')H d×LGPZ(Ⅱ)0.8GD2502107525Φ40×250 GPZ(Ⅱ)1.0GD2802358034Φ40×250 GPZ(Ⅱ)1.25GD3102608545Φ40×250 GPZ(Ⅱ)1.5GD3402909057Φ40×250 GPZ(Ⅱ)2.0GD3903309579Φ40×250 GPZ(Ⅱ)2.5GD435370100104Φ40×250 GPZ(Ⅱ)3GD475400105131Φ40×250 GPZ(Ⅱ)3.5GD510430110158Φ40×250 GPZ(Ⅱ)4GD545460115187Φ40×250 GPZ(Ⅱ)5GD610520130265Φ50×300 GPZ(Ⅱ)6GD670570145348Φ50×300 GPZ(Ⅱ)7GD720610150428Φ50×300 GPZ(Ⅱ)8GD770650155509Φ60×300 GPZ(Ⅱ)9GD815690160592Φ60×300 GPZ(Ⅱ)10GD860730170697Φ60×300 GPZ(Ⅱ)12.5GD960810185947Φ70×350 GPZ(Ⅱ)15GD10508902001227Φ70×350 GPZ(Ⅱ)17.5GD11359602101497Φ70×350 GPZ(Ⅱ)20GD122010402301896Φ80×350 GPZ(Ⅱ)22.5GD129011002402217Φ80×350 GPZ(Ⅱ)25GD136011502502566Φ90×400 GPZ(Ⅱ)27.5GD143012202602930Φ90×400GPZ(Ⅱ)30GD149012702703295Φ90×400GPZ(Ⅱ)32.5GD155013202803709Φ100×400 GPZ(Ⅱ)35GD161013702904154Φ100×400 GPZ(Ⅱ)37.5GD167014203004610Φ100×400 GPZ(Ⅱ)40GD172014603105050Φ100×400 GPZ(Ⅱ)45GD183015603205856Φ110×450 GPZ(Ⅱ)50GD192016303356744Φ110×450 GPZ(Ⅱ)55GD202017203507872Φ120×450 GPZ(Ⅱ)60GD210017903658817Φ120×450注:表中数据规格除"MN"计及注明者外,均以毫米为单位.GPZ(II)系列盆式橡胶支座单向活动支座（DX)型主要尺寸表规格(MN)纵向位移(mm)横向主要尺寸（mm）重量kg预埋底柱位移A A'B B'C(D)C'D'H d×LGPZ(Ⅱ)0.8DX±50±100±150±3320 420520280 3804803152202652301807534.2 38.8 43.1Φ40×250GPZ(Ⅱ)1.0DX±50±100±150±3340 440540300 4005003402452902502008042.6 47.8 53.1Φ40×250GPZ(Ⅱ)1.25DX±50±100±150±3360 460560320 4205203702753202802308552.5 58.3 61.0Φ40×250GPZ(Ⅱ)1.5DX±50±100±150±3380 480580340 4405404103003503102609066.9 73.9 80.9Φ40×250GPZ(Ⅱ)2.0DX±50±100±150±3420 520620380 48058046035040036031010096.0 104.9 113.8Φ40×250GPZ(Ⅱ)27.5DX±150±200±250±31440 151016101310 14101510161013101440134011902803476.1 3539.83161.7Φ90×400GPZ(Ⅱ)30DX±150±200±250±31500 156016601400 14601560167013701500140012502903903.9 3975.04072.7Φ90×400GPZ(Ⅱ)32.5DX±200±250±300±31610 171018101500 16001700175014201560145012703004470.0 4577.14684.7Φ100×400GPZ(Ⅱ)35DX±200±250±300±31650 175018501540 16401740181014801620151013303104949.3 5064.35179.3Φ100×400GPZ(Ⅱ)37.5DX±200±250±300±31690 179018901580 16801780189015401680157013703205512.0 5637.25762.4Φ100×400GPZ(Ⅱ)40DX±200±250±300±31730 183019301620 17201820194015901730162014203306003.4 6134.96266.5Φ100×400GPZ(Ⅱ)45DX±200±250±300±31840 191020101710 17801880207016801840171015103457109.8 7214.27361.8Φ110×450GPZ(Ⅱ)50DX±200±250±300±31930 199020901800 18601960216017701930180016003608124.9 8222.98383.6Φ110×450GPZ(Ⅱ)55DX±200±250±300±32030 206021601890 19202020228018602030189016803759130.3 9468.89665.4Φ120×450GPZ(Ⅱ)60DX±200±250±300±32110 213022301970 199020902360194021101970176039010484.5 1026.410718.8Φ120×450注:表中数据除规格以"MN"计及注名者外,均以毫米为单位.GPZ(II)系列盆式橡胶支座双向活动支座(SX)型主要尺寸表单位:mm规格(MN)纵向位移(mm)横向主要尺寸（mm）重量预埋底柱位移A A'B B'C(D)C'(D')H（mm)Kg d×l。
