百格刀试验
百格试验标准
含义及测试方法含义：一般而言是测试对象在经过涂装之后测试其附着度的工具,按照日本工业标准(JIS),分为1~5级，级数越高，要求越严格，当客户规范当中要求是第5级时，表示完全不能有脱落。
参考标准：《GBT9286-1998 色漆和清漆漆膜的划痕实验》测试方法：用百格刀在测试样本表面划10×10个(100个)1mm×1mm小网格，每一条划线应深及油漆的底层；用毛刷将测试区域的碎片刷干净；用3M600号胶纸或等同效力的胶纸牢牢粘住被测试小网格，并用橡皮擦用力擦拭胶带，以加大胶带与被测区域的接触面积及力度；用手抓住胶带一端，在垂直方向（90°）迅速扯下胶纸，同一位置进行2次相同试验。
百格测试实验条件及标准规定利用3M600或610的胶带黏贴于百格中,快速拉起3M胶带,其面漆或电度层被胶带黏起的数量依照百格的百分比：ISO等级：0 ＝ASTM等级：5B切口的边缘完全光滑，格子边缘没有任何剥落。
ISO等级：1 ＝ASTM等级：4B在切口的相交处有小片剥落，划格区内实际破损≤5% 。
ISO等级：2 ＝ASTM等级：3B切口的边缘和/或相交处有被剥落，其面积大于5%～15% 。
ISO等级：3 ＝ASTM等级：2B沿切口边缘有部分剥落或整大片剥落，或部分格子被整片剥落。
剥落的面积超过15%～35% 。
ISO等级：4 ＝ASTM等级：1B切口边缘大片剥落/或者一些方格部分或全部剥落，其面积大于划格区的35%～65% 。
ISO等级：5 ＝ASTM等级：0B在划线的边缘及交叉点处有成片的油漆脱落，且脱落总面积大于65％。
依照客户要求B数测试是否通过百格实验，一般手机业界客户要求在4B以上。
正式的话是使用百格刀,横向与纵向各划1刀及型成100各细小方格.如无百格刀利用美工刀也可以. 利用3M600或610的胶带黏贴于百格中,快速拉起3M胶带,测试脱落数量。
用划格器在涂层上切出十字格子图形，切口直至基材；用毛刷对角线方向各刷五次，用胶带贴在切口上再拉开；观察格子区域的情况，可用放大镜观察。
百格试验
涂装--百格测试基本知识(2009-03-20 10:22:07)标签：百格刀附着力涂装实验杂谈分类：测量，分析在说百格测试之前，需要了解一下附着力的概念：附着力：adhesi on；adhesive force两种不同物质接触部分的相互吸引力。
分子力的一种表现。
只有当两种物质的分子十分接近时才显现出来。
两种固体的一般不能密切接触，它们之间的附着力不能发生作用；液体与固体能密切接触，它们之间的附着力能发生作用。
例如涂料与所涂敷的物体之间具有附着力。
指漆膜与被涂物表面结合在一起的坚牢程度而言的。
这种结合力是由漆膜中聚合物的极性基团(如羟基或羧基)与被涂物表面的极性基相互作用而形成的。
被涂物表面有污染或水分；漆膜本身有较大的收缩应力；聚合物在固化过程中相互交联而使极性基的数量减少等。
这些均是导致漆膜附着力下降的因素。
漆膜的附着力只能以间接的手段来测定。
目前专门测定漆膜附着力的方法分为叁大类型，即以划格法、划圈法为代表的综合测定法，、以拉开法为代表的剥落试验法和用溶剂和软化剂配合使用的测试水试验法。
百格测试一般而言是测试对象在经过涂装之后测试其附着度的工具。
按照日本工业标准(JIS),分为1~5级，级数越高，要求越严格，当客户规范当中要求是第5级时，表示完全不能有脱落。
参考标准：《GBT9286-1998 色漆和清漆漆膜的划痕实验》百格刀，刀口宽度约为10mm~12mm，每1mm~1.2mm为间隔，共有10格，直线划下时会出现10条间隔相同的直线刀痕，于直线刀痕的垂直位置划下，便成为10*10的100格的正方形，百格刀划下去的时候应该割到见到底材，不可只割在涂料上，否则测试便不成立。
当百格刀划完之后，还必须用胶带测试会不会脱落，首先，胶带贴于百格位置，以手指压下将胶带紧密贴附，再以瞬间的力道将胶带撕起，目视素材上的涂料是否有脱落现象此外，胶带并非随便一种都可以，以JIS标准而言，是必须指定厂牌与型号的。
百格试验标准
百格试验标准百格试验是一种常见的实验方法，用于评估材料的性能和特性。
在进行百格试验之前，需要制定一系列的试验标准，以确保试验过程的准确性和可靠性。
本文将就百格试验标准进行详细介绍，包括试验前的准备工作、试验过程中的注意事项以及试验后的数据分析和处理。
首先，进行百格试验之前，需要做好充分的准备工作。
这包括选择合适的试验设备和仪器，确保其精度和稳定性；准备好试验样品，保证其质量和规格符合要求；制定试验方案和操作规程，明确每个步骤的操作要求和注意事项。
此外，还需要对试验环境进行合理的控制，包括温度、湿度、光照等因素，以确保试验结果的准确性和可比性。
在进行百格试验的过程中，需要注意一些关键的事项。
首先是操作人员需要具备一定的专业知识和技能，能够熟练操作试验设备和仪器，严格按照操作规程进行操作。
其次是要保持试验过程的稳定性和一致性，避免外部因素对试验结果的影响。
另外，还需要及时记录试验数据，确保数据的准确性和完整性。
在试验过程中，还需要定期对试验设备和仪器进行校准和维护，以确保其正常运行和准确性。
试验结束后，需要对试验数据进行分析和处理。
这包括对试验结果进行统计和比较，得出结论和推断；对试验过程中出现的异常情况进行分析和解释，找出原因并加以改进；对试验数据进行归档和保存，以备日后参考和验证。
同时，还需要编制试验报告，对试验过程和结果进行详细的描述和总结，向相关部门和人员进行汇报和交流。
综上所述，百格试验标准是保证试验结果准确性和可靠性的关键，只有严格按照试验标准进行操作，才能得出准确可靠的试验结果。
因此，在进行百格试验之前，需要做好充分的准备工作；在试验过程中，需要注意操作规程和试验环境的控制；试验结束后，需要对试验数据进行分析和处理，编制试验报告。
只有这样，才能保证百格试验的准确性和可靠性，为材料性能评估提供可靠的依据。

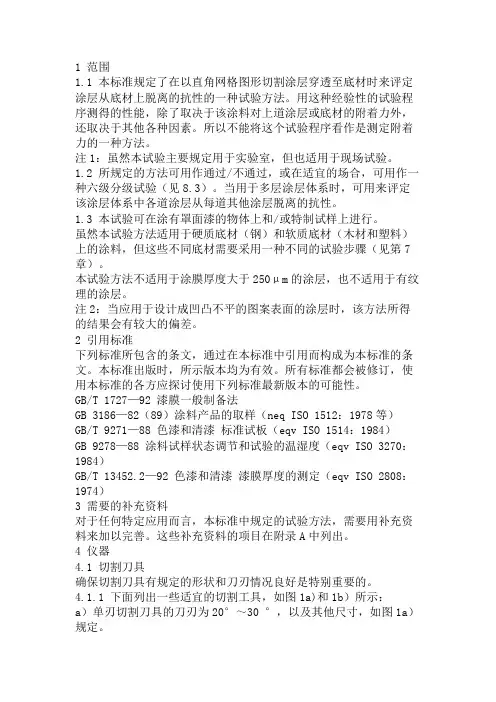

《国家标准》GB9286-98百格测试标准
1 范围1.1 本标准规定了在以直角网格图形切割涂层穿透至底材时来评定涂层从底材上脱离的抗性的一种试验方法。
用这种经验性的试验程序测得的性能，除了取决于该涂料对上道涂层或底材的附着力外，还取决于其他各种因素。
所以不能将这个试验程序看作是测定附着力的一种方法。
注1：虽然本试验主要规定用于实验室，但也适用于现场试验。
1.2 所规定的方法可用作通过/不通过，或在适宜的场合，可用作一种六级分级试验（见8.3）。
当用于多层涂层体系时，可用来评定该涂层体系中各道涂层从每道其他涂层脱离的抗性。
1.3 本试验可在涂有罩面漆的物体上和/或特制试样上进行。
虽然本试验方法适用于硬质底材（钢）和软质底材（木材和塑料）上的涂料，但这些不同底材需要采用一种不同的试验步骤（见第7章）。
本试验方法不适用于涂膜厚度大于250μm的涂层，也不适用于有纹理的涂层。
注2：当应用于设计成凹凸不平的图案表面的涂层时，该方法所得的结果会有较大的偏差。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 1727—92 漆膜一般制备法GB 3186—82（89）涂料产品的取样（neq ISO 1512：1978等）GB/T 9271—88 色漆和清漆标准试板（eqv ISO 1514：1984）GB 9278—88 涂料试样状态调节和试验的温湿度（eqv ISO 3270：1984）GB/T 13452.2—92 色漆和清漆漆膜厚度的测定（eqv ISO 2808：1974）3 需要的补充资料对于任何特定应用而言，本标准中规定的试验方法，需要用补充资料来加以完善。
这些补充资料的项目在附录A中列出。
4 仪器4.1 切割刀具确保切割刀具有规定的形状和刀刃情况良好是特别重要的。
4.1.1 下面列出一些适宜的切割工具，如图1a)和1b）所示：a）单刃切割刀具的刀刃为20°～30 °，以及其他尺寸，如图1a）规定。

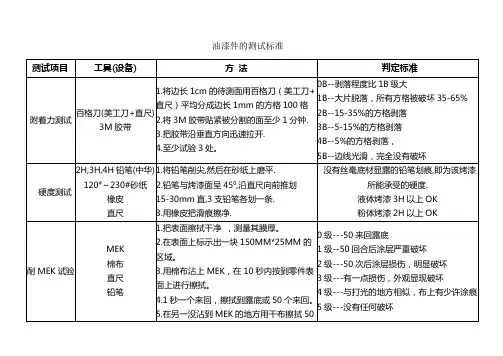

油漆件的测试方法
测试项目
工具(设备)
方法
判定标准
附着力测试
百格刀(美工刀+直尺)3M胶带
1.将边长1cm的待测面用百格刀（美工刀+直尺）平均分成边长1mm的方格100格2.将3M胶带贴紧被分割的面至少1分钟. 3.把胶带沿垂直方向迅速拉开. 4.至少试验3处。
0B--剥落程度比1B级大1B--大片脱落，所有方格被破坏35-65% 2B--15-35%的方格剥落3B--5-15%的方格剥落4B--5%的方格剥落，5B--边线光滑，完全没有破坏
硬度测试
2H,3H,4H铅笔(中华) 120#～230#砂纸橡皮直尺
1.将铅笔削尖,然后在砂纸上磨平. 2.铅笔与烤漆面呈450,沿直尺向前推划15-30mm直,3支铅笔各划一条. 3.用橡皮把滑痕擦净.
没有丝毫底材显露的铅笔划痕,即为该烤漆所能承受的硬度.液体烤漆3H以上OK粉体烤漆2H以上OK
耐MEK试验
耐冲击试验
试验设备1.用5Leabharlann 0克的重锤从500mm的高度自由下落
1/4的冲头正面冲烤漆面不得有裂漆、掉漆
MEK棉布直尺铅笔
1.把表面擦拭干净，测量其膜厚。2.在表面上标示出一块150MM*25MM的区域。3.用棉布沾上MEK，在10秒内按到零件表面上进行擦拭。4.1秒一个来回，擦拭到露底或50个来回。5.在另一没沾到MEK的地方用干布擦拭50来回，作为对照区域。
0级---50来回露底1级--50回合后涂层严重破坏2级---50次后涂层损伤，明显破坏3级---有一点损伤，外观显现破坏4级---与打光的地方相似，布上有少许涂痕5级---没有任何破坏
全面百格测试标准
涂装--百格测试标准两种不同物质接触部分的相互吸引力;分子力的一种表现;只有当两种物质的分子十分接近时才显现出来;两种固体的一般不能密切接触,它们之间的附着力不能发生作用；液体与固体能密切接触,它们之间的附着力能发生作用;例如涂料与所涂敷的物体之间具有附着力;指漆膜与被涂物表面结合在一起的坚牢程度而言的;这种结合力是由漆膜中聚合物的极性基团如羟基或羧基与被涂物表面的极性基相互作用而形成的;被涂物表面有污染或水分；漆膜本身有较大的收缩应力；聚合物在固化过程中相互交联而使极性基的数量减少等;这些均是导致漆膜附着力下降的因素;漆膜的附着力只能以间接的手段来测定;目前专门测定漆膜附着力的方法分为叁大类型,即以划格法、划圈法为代表的综合测定法,、以拉开法为代表的剥落试验法和用溶剂和软化剂配合使用的测试水试验法; 百格测试一般而言是测试对象在经过涂装之后测试其附着度的工具;按照日本工业标准JIS,分为1~5级,级数越高,要求越严格,当客户规范当中要求是第5级时,表示完全不能有脱落;参考标准：GBT9286-1998 色漆和清漆漆膜的划痕实验百格刀,刀口宽度约为10mm~12mm,每1mm~为间隔,共有10格,直线划下时会出现10条间隔相同的直线刀痕,于直线刀痕的垂直位置划下,便成为1010的100格的正方形,百格刀划下去的时候应该割到见到底材,不可只割在涂料上,否则测试便不成立;当百格刀划完之后,还必须用胶带测试会不会脱落,首先,胶带贴于百格位置,以手指压下将胶带紧密贴附,再以瞬间的力道将胶带撕起,目视素材上的涂料是否有脱落现象此外,胶带并非随便一种都可以,以JIS标准而言,是必须指定厂牌与型号的;例如3M的Transparent Tape 600,此种胶带宽度为3/4inch,长度有1296inch和2592inch两种;１其实验目的为何目的为负着力的测试实验如针对喷漆,电镀..２其实验条件及标准规定利用3M600或610的胶带黏贴于百格中,快速拉起3M胶带,其面漆或电度层被胶带黏起的数量依照百格的百分比：ISO等级：0 ＝ASTM等级：5B切口的边缘完全光滑,格子边缘没有任何剥落;ISO等级：1 ＝ASTM等级：4B在切口的相交处有小片剥落,划格区内实际破损≤5% ;ISO等级：2 ＝ASTM等级：3B切口的边缘和/或相交处有被剥落,其面积大于5%～15% ;ISO等级：3 ＝ASTM等级：2B沿切口边缘有部分剥落或整大片剥落,或部分格子被整片剥落;剥落的面积超过15%～35% ;ISO等级：4 ＝ASTM等级：1B切口边缘大片剥落/或者一些方格部分部分或全部剥落,其面积大于划格区的35%～65% ;ISO等级：5 ＝ASTM等级：0B在划线的边缘及交叉点处有成片的油漆脱落,且脱落总面积大于65％;依照客户要求B数测试是否通过百格实验,一般手机业界客户要求在4B以上;5B0% None4B Less than 5%3B5-15%2B15-35%1B35-65%0B Greater than 65%３其实验方式为何正式的话是使用百格刀,横向与纵向各划1刀及型成100各细小方格.如无百格刀利用美工刀也可以. 利用3M600或610的胶带黏贴于百格中,快速拉起3M胶带,测试脱落数量;4 操作步骤：-用划格器在涂层上切出十字格子图形,切口直至基材；-用毛刷对角线方向各刷五次,用胶带贴在切口上再拉开；-观察格子区域的情况,可用放大镜观察;划格结果附着力按照第二项的标准等级;附件Attachment：卷曲度相关测试工具产品参数百格测试仪漆膜划格仪,漆膜划格器用于均匀划出一定规格尺寸的方格,通过评定方格内涂膜的完整程度来评定涂膜对基材附着程度,以‘级’表示;它主要用于有机涂料划格法附着力的测定,不仅适用于实验室,也可用于各种条件下的施工现场;用途:该仪器主要适用于有机涂料划格法附着力的测定;不仅适用于实验室,也可用于各种条件下的施工现场;工作原理和适用范围:该仪器以一定规格的工具,将涂层做格阵图形切割并穿透,划格完成的图形按六级分类,评定涂层从底材分离的抗性; 技术指标:多刃切割刀间距分别为：1+,2+.;多刃切割刀齿顶直线度分别为：≯≯;多刃切割刀工作齿尖宽度：≯;刀齿间距： 1mm/2mm/3mm漆膜厚度： 60um/120um/120um操作与使用方法:试片必须按ISO1514及ISO2808的规定制备;将试片放置在有足够硬度的平板上;手持划格器手柄,使多刃切割刀垂直于试片平面;以均匀的压力,平衡的不颤动的手法和20-50mm/S 的切割速度割划;将度片旋转90°,在所割划的切口上重复以上操作,以使形成格阵图形;用软毛刷测格阵图形的两对角线轻轻地向后5次,向前5次的刷试片;试验至少在试片的三个不同位置上完成,如果三个位置的试验结果不同,应在多于三个位置上重复试验,同时记录全部结果;如需更换多刃切割刀,可用螺丝刀将刀体上两个螺丝旋松,换上所用的刀,把刀刃口部位贴向手柄一侧,将螺丝旋紧; 注意事项:所有切口应穿透涂层,但切入底材不得太深;如因涂层过厚和硬而不能穿透到底材,则该试验无效,但应在试验报告中说明;在特殊情况下或有特殊要求时须配合胶带法测定;胶带一般是25mm 宽的半透明胶带,背材为聚酯薄膜或醋酸纤维;将胶带贴在整个划格上,然后以最小角度撕下,结果可根据漆膜表面被胶落面积的比例来求得;试验应在温度23±2℃和相对湿度50±5％中进行; 印刷面以－表示 以＋表示。
百格试验标准
百格试验标准
百格试验是一种常见的实验方法，用于评估材料的性能和特性。
在进行百格试验时，需要遵循一定的标准和规范，以确保实验结果
的准确性和可靠性。
本文将介绍百格试验的标准和要点，帮助读者
更好地理解和应用这一实验方法。
首先，进行百格试验前，需要准备好所需的材料和设备。
材料
应符合相关的标准和规范，确保其质量和稳定性。
设备的选择和使
用也需要符合相应的标准要求，以保证实验过程的顺利进行。
在进行百格试验时，需要严格按照标准操作程序进行。
操作人
员应具备相关的技能和经验，以确保实验过程的准确性和安全性。
实验环境也需要符合相应的要求，如温度、湿度等因素需要控制在
合适的范围内。
百格试验的数据采集和分析也需要遵循一定的标准和方法。
数
据的采集过程应准确可靠，数据的处理和分析应符合相应的统计学
原理和方法。
实验结果的报告和解释也需要符合相应的标准要求，
以确保其科学性和可信度。
在进行百格试验时，需要注意实验过程中可能出现的问题和异常情况。
对于这些问题，需要及时采取相应的措施和处理方法，以确保实验结果的准确性和可靠性。
同时，实验过程中的安全和环保问题也需要引起足够的重视，确保实验过程的安全和环保。
总之，百格试验是一种重要的实验方法，其标准和要点对于实验结果的准确性和可靠性至关重要。
在进行百格试验时，需要严格遵循相关的标准和规范，确保实验过程的科学性和可信度。
希望本文能够帮助读者更好地理解和应用百格试验的标准和要点，促进实验工作的开展和发展。
百格刀附着力测试标准
百格刀附着力测试标准
百格刀附着力测试标准通常包括以下几个方面：
1. 使用材料的粘附力：测试百格刀的刀片和刀柄之间的粘附力，确保刀片能够牢固地附着在刀柄上，不会松动或脱落。
2. 刀片与被割物料的附着力：测试百格刀切割各种不同材料时，刀片与被割物料之间的附着力，包括刀片与物料的摩擦力和接触面积，以确保切割效果的稳定性和精确度。
3. 刀片与刀片之间的粘附力：测试百格刀多刀片组合时，各刀
片之间的粘附力，以确保刀片组合的稳定性和协调性。
4. 刀片与切割表面的粘附力：测试百格刀在切割过程中，刀片
与切割表面之间的粘附力，以确保刀片在切割时不会滑动或失去控制。
5. 清洁粘着力：测试百格刀在使用一段时间后，刀片和刀柄之
间的清洁粘着力，以确保刀片可以容易地取下和更换。
以上是一般百格刀附着力测试的一些标准，具体的测试标准会根
据使用环境和需要进行调整。
百格刀附着力测试标准
百格刀附着力测试标准【最新版】目录1.百格刀附着力测试的概述2.百格刀附着力测试的工具和方法3.百格刀附着力测试的标准和等级4.胶带测试方法在百格刀附着力测试中的应用5.百格刀附着力测试的应用领域正文百格刀附着力测试是一种常用的测试方法，用于评估涂层或油墨在基材上的附着力。
在工业生产和产品质量控制中，百格刀附着力测试被广泛应用，以确保产品表面的涂层或油墨能够牢固地粘附在基材上，提高产品的使用寿命和性能。
百格刀附着力测试的工具是百格刀，这是一种特殊的切割工具，刀口宽度约为 10mm~12mm，每 1mm~1.2mm 为间隔，共有 10 格。
在使用百格刀进行附着力测试时，需要在涂层或油墨干燥后，用刀口在涂层上切割成10x10 的正方形，然后在垂直方向上再次切割，形成 100 个方格。
百格刀切割时应该割到见到底材，以确保测试结果准确。
百格刀附着力测试的标准和等级是根据日本工业标准（JIS）制定的。
按照 JIS 标准，百格刀附着力测试分为 1~5 级，级数越高，要求越严格。
当客户规范要求达到第 5 级时，表示涂层或油墨完全不能有脱落现象。
在百格刀附着力测试中，除了使用百格刀进行切割外，还需要用胶带进行测试。
胶带测试方法是将胶带贴在百格位置，用手指压下将胶带紧密贴附，然后迅速撕起胶带，观察涂层或油墨是否有脱落现象。
胶带的选择也很重要，必须指定厂牌和型号，例如 3M 的 Transparent Tape 600。
百格刀附着力测试的应用领域广泛，可用于评估各种涂层或油墨的附着力，如油漆、涂料、油墨等。
通过百格刀附着力测试，可以确保产品表面的涂层或油墨能够牢固地粘附在基材上，提高产品的质量和使用寿命。
总之，百格刀附着力测试是一种重要的测试方法，用于评估涂层或油墨在基材上的附着力。
百格刀作业指导书
Category： QualityWriter：Division：百格测试作业指导书Doc. No.：Version：Date：1.目的:为规范本仪器的正确操作,特制定本指导书。
2.适用范围:本厂所有烤漆零件均在此范围内。
3.使用环境及存放温度：3.1.使用环境： 10℃~40℃，相对湿度25%~80%;3.2.存放环境： 10℃~50℃，相对湿度10%~90%4.操作步骤：4.1.外观检查要求所检查的样品为烤漆件，并样品表面干净，无油污，无刮痕，平整，最小尺寸为15*15㎜的零件.4.2.仪器使用前注意事项:4.2.1.在每次测量前要检查刀片外观是否完好，无缺口及损伤，刀片头是否松动等异常.4.2.2.用附件盒内的刷子将被测物表面和刀头刷干净后，准备使用.4.2.3.本仪器是破坏性试验，在被测物表面画出刮痕后不可修复.4.2.3.1.削好的铅笔笔芯形状为四方形，如下图所示.4.3.仪器的使用4.3.1.右手紧握刀柄，使刀柄保持水平拉一次，会出现划痕十条平行线，要求划痕要见底材；以同样的方法在画一次，使两次划痕形成10*10共100个方格，如下图所示4.3.2.用小刷子轻轻刷掉百格上的灰尘，把附件中的胶带（3M600#）撕开一段约100mm长，紧贴在100个方格上，用力紧贴，以赶走方格内的空气为宜，如下图：4.3.3.30秒后揭起胶带的一端以90°的方向向上方用力并迅速揭起撕掉，如下图4.3.4用放大镜仔细观察有没有被胶带拉掉的涂膜层，如果掉漆的面积超过5%或一个整格块状脱落则判定NG，否则判为OK，如下图所示。
4.4.本仪器的日常保养事项：为了更好的使用百格刀，由使用人在用完后进行保养,保养可分为以下三步：4.4.1.可用无水酒精擦拭机身的油污的地方；4.4.2.在使用的过程中不能跌落在地板上，刀头不能受到猛烈的撞击。
4.4.3.随时用完即可将百格刀放在仪器盒内，不得随意摆放。
5.參考文件百格刀使用说明书。
百格测试方法和判断依据
含义参考测试划线力的的接置进实验 被胶 15% 65% 刀利试脱义：一般而言考标准：《GB 试方法：用百线应深及油漆的胶纸牢牢粘接触面积及力进行2次相同验条件及标准规定利用胶带黏起的数ISO 等级：切口的边缘ISO 等级：在切口的相ISO 等级：切口的边缘ISO 等级：沿切口边缘～35% 。
ISO 等级：切口边缘大。
ISO 等级：在划线的边依照客户要正式的话利用美工刀也脱落数量。
言是测试对BT9286‐1998百格刀在测试漆的底层；用粘住被测试力度；用手抓同试验。
准 3M600或61数量依照百格0 ＝ASTM 缘完全光滑1 ＝ASTM 相交处有小2 ＝ASTM 缘和/或相交3 ＝ASTM 缘有部分剥落4 ＝ASTM 大片剥落/或5 ＝ASTM 边缘及交叉要求B 数测试是使用百格也可以. 利百象在经过涂8 色漆和清试样本表面用毛刷将测小网格，并抓住胶带一10的胶带黏格的百分比等级：5B，格子边缘等级：4B片剥落，划等级：3B交处有被剥落等级：2B落或整大片等级：1B或者一些方格等级：0B点处有成片试是否通过格刀,横向与纵用3M600或百格测试涂装之后测试清漆 漆膜的划10×10个试区域的碎用橡皮擦用一端，在垂直百格测试黏贴于百格中比：缘没有任何剥划格区内实际落，其面积大片剥落，或部格部分或全部片的油漆脱落过百格实验，纵向各划1610的胶带试试其附着度的划痕实验》个(100个)1碎片刷干净；用力擦拭胶带直方向（90°中,快速拉起剥落。
际破损≤5% 大于5%～15部分格子被整部剥落，其落，且脱落总一般手机业刀及型成带黏贴于百格的工具。
1mm×1mm 小用3M600号带，以加大胶）迅速扯下起3M 胶带,其。
5% 。
整片剥落。
剥其面积大于划总面积大于业界客户要求100各细小格中,快速拉网格， 每一号胶纸或等胶带与被测下胶纸，同一其面漆或电度剥落的面积超划格区的35%65％。
求在4B 以上小方格.如无拉起3M 胶带一条同效区域一位度层超过%～上。
百格测试
机种： 编号： 版本： 日期：页号：
（1）试验方法：
利用锐利的工具刀或百格刀，将涂膜贯穿达到原材料表面划痕，横竖相交各划11条平等线线与线间相隔1.5MM,划出100个小格，制作好格面，紧贴着涂膜面，保持直角方向快速剥拉。
注：切太深的话，涂膜会隆起而难以紧贴
（2）密着性表示方法：
如一个空格脱落面积为此空格的1/5，则定为脱落
1/5 OK
（3）判定基准：
常温测试 ：
100 / 100高温后测试：剥落后留下的格数至少达到 95-100
4-2-4 耐酒精性试验法：
（1）要点：
清洁用酒精，化妆品内含有的酒精与消毒用的酒精交换判定耐酒精性。
（2）试验用器材：
1）
试验机：耐酒精试验机，无法使用试验机时用1KG 的法码代替2）
酒精：消毒用的酒精（76.9％ 81.4％）3）棉布：脱脂绵
密着性=不剥落留下的格数
100
百格测试
，将涂膜贯穿达到原材料表面划痕，横竖相交各划11条平等线，
角方向，。
百格测试方法
百格测试
百格测试是电镀行业\丝印及漆面进行附着力性能的一种实验：
1）用百格刀在测试样本表面划10×10个(100个)1mm×1mm小网格，每一条划线应深及油漆的底层；
2）用毛刷将测试区域的碎片刷干净；
3）用3M600号胶纸或等同效力的胶纸牢牢粘住被测试小网格，并用橡皮擦用力擦拭胶带，以加大胶带与被测区域的接触面积及力度；
4）静止3-5分钟后用手抓住胶带一端，在垂直方向（90°/60°）迅速扯下胶纸，同一位置进行2次相同试验。
注意：1mm间距的切割刀用于涂层厚度60um内的试片；2mm间距的切割刀用于涂层厚度60-120um内的试片。
结果判定：要求附着力≥4B时为合格。
ISO等级0/ASTM等级5B－划线边缘光滑，在划线的边缘及交叉点处均无油漆脱落；
ISO等级1/ASTM等级4B－在划线的交叉点处有小片的油漆脱落，且脱落总面积小于5％；
ISO等级2/ASTM等级3B－在划线的边缘及交叉点处有小片的油漆脱落，且脱落总面积在5％～15％之间；
ISO等级3/ASTM等级2B－在划线的边缘及交叉点处有成片的油漆脱落，且脱落总面积在15％～35％之间；
ISO等级4/ASTM等级1B－在划线的边缘及交叉点处有成片的油漆脱落，且脱落总面积在35％～65％之间；
ISO等级5/ASTM等级0B－在划线的边缘及交叉点处有成片的油漆脱落，且脱落总面积大于65％。
百格刀使用方法及测试标准
百格刀使用方法及测试标准1.该仪器以一定规格的工具，将涂层做格阵图形切割并穿透，划格完成的图形按六级分类，评定涂层从底材分离的抗性。
技术指标:1.多刃切割刀间距分别为：1+，2+，3+。
2.多刃切割刀齿顶直线度分别为：≯≯。
3.多刃切割刀工作齿尖宽度：≯。
4.刀齿间距：1mm/2mm/3mm5.漆膜厚度：60um/120um/120um操作与使用方法:1.试片必须按ISOR1514及ISO2808的规定制备。
2.将试片放置在有足够硬度的平板上。
3.手持划格器手柄，使多刃切割刀垂直于试片平面。
4.以均匀的压力，平衡的不颤动的手法和20-50mm/S的切割速度割划。
5.将度片旋转90°，在所割划的切口上重复以上操作，以使形成格阵图形。
6.用软毛刷测格阵图形的两对角线轻轻地向后5次，向前5次的刷试片。
7.试验至少在试片的三个不同位置上完成，如果三个位置的试验结果不同，应在多于三个位置上重复试验，同时记录全部结果。
8.如需更换多刃切割刀，可用螺丝刀将刀体上两个螺丝旋松，换上所用的刀，把刀刃口部位贴向手柄一侧，将螺丝旋紧。
注意事项:1.所有切口应穿透涂层，但切入底材不得太深。
2.如因涂层过厚和硬而不能穿透到底材，则该试验无效，但应在试验报告中说明。
3.在特殊情况下或有特殊要求时须配合胶带法测定。
胶带一般是25mm宽的半透明胶带，背材为聚酯薄膜或醋酸纤维。
将胶带贴在整个划格上，然后以最小角度撕下，结果可根据漆膜表面被胶落面积的比例来求得。
4.试验应在温度23±2℃和相对湿度50±5％中进行。
附着力测试标准：。
百格试验
5, 检测胶带上被粘出的格数。
标准：
Байду номын сангаас
1, 表面喷涂件。 2, 表面移印件。 3, 电镀件。
0/50
0/50
0/50
百格测试标准百格测试百格试验标准漆膜划格试验百格法百格试验英语百格试验英文百格尺百格刀百格汉斯
百格试验
适用的范围：
1, 表面喷涂件。 2, 表面移印件。 3, 电镀件。
标准方法：
1, 零件平面。 2, 百格方式。
1mm
1mm 数量>50格
3, 胶带使用百格试验专用胶带。
标准步骤：
1, 在零件表面划好百格。 2, 将百格专用胶带贴于表面 （需测试CASS的，CASS后再贴专用胶带。） 3, 用手将专用胶带内的气泡顺边压出， 抚平专用胶带。 4, 捻住专用胶带的一角，迅速向上 （与被测表面呈大于75度角）撕下胶带。
百格刀测试标准
1.目的规定百格刀使用方法及测试标准，对喷漆件及电镀件表面涂层附着力进行有效控制，确保产品符合要求。
2.范围本标准适用于各类电镀件和喷漆件表面涂层附着力的检查。
3.定义该仪器以一定规格的工具，将涂层做格阵图形切割并穿透，划格完成的图形按六级分类，评定涂层从底材分离的抗性。
4.职责4.1.品管部负责本文件的制定与修改工作。
4.2.检验员依据此文件对喷漆件及电镀件表面涂层附着力进行检验。
5.作业内容5.1.配置：5.1.1百格刀：1个5.1.2刀片：2个（间距分别为：1+0.01mm，2+0.01mm）5.1.3放大镜：1个5.1.4内六角扳手：1个5.1.5软毛刷：1个5.1.6 3M600透明胶带：1个5.2.测试条件：5.2.1温度：23±2℃5.2.2湿度：50±5%5.3.操作方法：5.3.1将产品放置在有足够硬度的平板上。
5.3.2手持百格刀手柄，使多刃切割刀垂直于产品切割面。
5.3.3以均匀的压力，平稳不颤动的手法和20～50mm/s的切割速度来回6次切割。
5.3.4将产品旋转90°，在所切割的切口上重复以上操作，以使其形成格阵图形。
5.3.5用软毛刷沿格阵图形的两对角线轻轻的来回5次刷产品。
5.3.6用胶带粘贴时，如果胶带是刚开始使用，先撕开胶带两圈弃之不用，然后再以固定的速度撕取一条长约75mm的胶带，将胶带中心以平行于一组切割线的方向贴于格子上，用手指压平胶带使其盖住格子区域且胶带应超出格子至少20mm，用手指用力擦胶带，直至胶带与涂层完全接触。
5.3.7在胶带粘上5分钟内，用较快的速度以60°左右的胶带撕开胶带。
5.3.8用放大镜观察格子区域的情况。
5.3.9试验应至少在产品的三个不同位置完成，如果三个位置的试验结果不同，则应在多于三个位置上重复试验，同时记录全部结果。
5.3.10更换多刃切割刀时，可用内六角扳手将刀体上两个螺丝旋松，换上所用的刀片，将刀刃口部位插入刀片位置，将螺丝旋紧。
镀层结合力百格试验标准
镀层结合力百格试验标准
1试验仪器
1.1百格刀：6个切割刃的多刃切割刀具，刀刃间隔为1mm。
1.2软毛刷
1.3 3M胶带
采用的胶带宽度为15mm左右。
1.4目视放大镜
手把式的，放大倍数为2倍到3倍。
2操作方法
2.1用刀口宽约10mm-12mm的百格刀横向与纵向,在测试样本表面划10×10(100个)的正方
形小网格，以1mm为间隔，每一条划线应深及基材。
2.2用软毛刷向格阵图形的两对角线轻轻地向后5次，向前5次的刷测试样本表面。
2.3用3M胶带或等同效力的胶纸牢牢粘住被测试的小网格，并用橡皮擦用力擦拭胶带以加
大胶带与被测区域的接触面积及力度。
2.4用手抓住胶带一端，在垂直方向（90°）迅速扯下胶纸，用放大镜观察表面。
3 实验面分等级按表6
表6 实验结果分级
表1中给出了六个级别的分级，对于一般的用途，采用前三级进行评估。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
百格刀试验
可用小号裁纸刀，相隔1mm横、竖划11道线，但要保持小刀是新的，每划完11道线即折断刀片用新的。
下刀与测试板呈35~45度夹角，保持均匀的速度划线，每条划线约0.5秒，划线直达基材。
JIS标准没强制要求用3M胶纸，透明胶带宽度18~25mm，胶着力大于2.94N/10mm，胶带与百格接触50mm，用橡皮看看胶带上粘住几个小格？至于判定标准，JIS只提供评分标准，供使用者选择，你就跟客户协调吧！
至于百格刀以前也有用2#手术解剖刀（现在很少用），一般可使用新的单面安全刀片代替，划格方法是间隔1mm的平行线，垂直涂层直达基材，纵横垂直各6条（划11条的因为不确定因素几率增加很多，因此实际操作基本都省略5条，只划6条），可用普通的正规透明涤纶胶带代替进行测试。
至于测试结果，可按照粘掉方格的百分比来判断，一般用100%、90%等数据表示。
划格时注意刀锋要垂直。
一般要求都是达到100%，胶带上不能粘有脱落涂层。
胶带的拉起角度至少要垂直涂层或以更小的角度。
合格与否可参照客户要求（采用百格
法）。
另外，还可做样板进行划圈测试，附着力一般用1级、2级....6级表示。
现在的涂装一般的附着力标准都是用这个来表示。
一般要求都是要达到1级。
百格刀的划格法主要是用在现场测试，由于操作方法受人为因素影响较大，一般结果只供参考，而划圈法基本都在实验室进行，测得的数据比较准确。
5.4表面印油、背面印油的附着力测试
参照国标GB/T 9286-1998 色漆和清漆漆膜的划格试验。
用锋利刀片（刀锋角度为15°～30°）在测试样本的浇口附近划10×10个1mm×1mm小网格（样品的正面），每一条划线应深及底材；用毛刷将测试区域的碎片刷干净；用粘附力350～400g/cm2的胶带（3M600号胶纸(规格为SCOTCH 3/4IN*1296IN(36YD)19MM*32.9M)或等同）牢牢粘住被测试小网格，并用橡皮擦用力擦拭胶带，以加大胶带与被测区域的接触面积及力度；用手抓住胶带一端，在垂直方向（90°）迅速扯下胶纸，同一位置进行2次相同试验；
结果判定：要求附着力≥4B（脱落面积小于5%）以上时为合格。
具体判定可根据产品的要求.
用锋利刀片（刀锋角度为15°-30°）在测试样本表面划10×10个小
网格（1mm×1mm），每一条划线应深及油漆的底层；用毛刷将测试区域的碎片刷干净；用粘附力350~400g/cm2的胶带（3M600号胶纸或等同）牢牢粘住被测试小网格，并用橡皮擦用力擦拭胶带，以加大胶带与被测区域的接触面积及力度；用手抓住胶带一端，在垂直方向（90°）迅速扯下胶纸，同一位置进行5次相同试验；
结果判定：要求附着力≥4B时为合格
5B－划线边缘光滑，在划
线的边缘及交叉点处均无油漆脱落；
4B－在划线的交叉点处有小片的油漆脱落，但脱落总面积小于5％；3B－在划线的边缘及交叉点处有小片的油漆脱落，但脱落总面积在5％～15％之间。
3M 600#胶带35元
一般合格判定90％－95％。
