(完整版)钢结构识图大全(20210105140512)

1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式a.典型门式刚架6 s# ]8 P, H' }) e5 y! X8 Yb.带吊车的门式刚架2 K5 J% N# x' p: p2 Rc.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点" O; `! ^4 Q# r1 @5 j8 L# n* Xb.梁、柱节点+ @. r: U' X" R) g5 l' @4 I% m! D; ?1 n% R■局部二层节点参照多层框架体系。

1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系1-2-1、框架图示6 V) u$ B5 o1 v3 J1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

(完整版)钢结构识图图集图标讲解

钢结构识图培训讲义技术部周耀彬 2009-5-24第一章识图基础一、投影及三视图三视图：正视图（上左）、侧视图（上右）、俯视图（下）三视图在使用是不一定完整，可能只出现其中两个。

有剖视符号的情况下，按照符号所示方向看物体，无剖视符号时，一般习惯的看图方向是：侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看；侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看；俯视图表示从上向下看到的正视图中的物体看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。

二、剖面符号和断面符号1.断面符号表示从符号处剖开看到的断面，不表示断面后方的其他东西；2.剖面符号表示从符号处剖开看到的断面及断面后方的其他东西；3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。

看物的方向是从粗线朝文字的方向看。

粗线表示人的眼睛，文字表示看的朝向。

三、索引符号及节点符号1.不带剖视方向的索引字母a，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。

有时也直接索引出来后直接放大，不用到节点符号，如下图：2.带剖视符号的索引与剖(断)面符号类似，看物的方向是从粗线朝细线的方向看。

粗线表示人的眼睛，细线表示看的朝向。

四、对称符号五、焊缝符号*1.焊缝基本符号（常用）：表示焊缝横截面形状的符号序号名称示意图符号1 卷边焊缝2 I形焊缝3 V形焊缝4 单边V形焊缝5 带钝边V形焊缝带钝边单边V形焊缝6 角焊缝7 塞焊缝或槽焊缝2.辅助符号：表示焊缝表面形状特征的符号序号名称示意图符号说明1 平面符号焊缝表面齐平（一般通过加工）2 凹面符号焊缝表面凹陷3 凸面符号焊缝表面凸起不需要确切说明焊缝表面形状是，可以不用辅助符号。

3.补充符号：补充说明焊缝的某些特征而采用的符号序号名称示意图符号说明1 带垫板焊缝底部有垫板2 三面围焊表示三面有焊缝3 周围焊环绕工件周围焊缝4 现场焊表示工地现场进行焊接5典型焊缝（余同）表示类似部位采用相同的焊缝典型焊缝的符号在杭萧公司还引申为“两面或三面的半围焊”（即引申为“两面或三面都采用相同的焊缝”之意），4.尾注：是对焊缝的要求进行备注，一般说明质量等级，适用范围、剖口工艺的具体编号等常用的坡口的形状和尺寸可以查看《建筑钢结构焊接技术规程》（JGJ81-2002），下表是根据规程及我司习惯绘制的坡口节点表，可供参考：5.焊缝尺寸的标注：序号名称示意图焊缝尺寸说明1 对接焊缝S：焊缝有效厚度2 卷边焊缝S：焊缝有效厚度3 连续角焊缝K：焊角尺寸S1，l1：标注边的焊角尺寸、长度S2，l2：标注对面的焊角尺寸、长度或4 断续角焊缝l：焊缝长度（不计弧坑）e：焊缝间距n：焊缝段数5交错断续角焊缝l：焊缝长度（不计弧坑）e：焊缝间距n：焊缝段数K：焊角尺寸说明：当无焊缝长度尺寸是表示焊缝是通长连续的；当对接焊缝（含角对接组合焊缝）无有效深度的尺寸标注时，表示全熔透。

结构设计总说明识图讲解

结构设计总说明识图讲解三、自然条件：3.1场地的工程地质及地下水条件：各土层的信息及地下水情况确定合理的基坑支护形式；2.基坑开挖过程中查看实际的土层是否与《岩土工程勘察报告》各土层的信息一致，如果不一致与基坑支护单位协商是否调整支护形式；（1）根据水位表信息确定基坑支护形式；（2）根据水位表信息明确降水方式；（3）对于在干湿交替条件下，注意设计对混凝土结构是否有特殊要求。

（《岩土工程勘察报告》应有建议，设计应考虑。

）四、正负零绝对标高结构说明给出中±0.000的绝对标高，核对结构图与建筑图相对标高±0.00相对应的绝对标高是否一致。

七、设计采用的荷载标准值结构说明中给出的设计荷载标准值，作为顶板拆模后楼面堆载的依据。

八、地基基础8.1 根据<工程地质勘察报告>,本工程整体采用天然地基，基底标高在36.00m左右，持力层土质为第四纪冲洪的粉质粘土、粘质粉土3层，局部存在的有机质粘土、有机质重粉质粘土3-2•层在验槽时视钎探情况酌情处理，综合考虑的承载力标准值(ka)为160kPa。

1. 若工程采用天然地基或复合地基，应随时掌握持力最后一步土开挖时基底的土质情况，如果达不到持力层土质要求，应及时与设计单位、勘察单位、建设单位、监理单位共同协商，从新确定开挖深度。

避免二次开挖。

避免施工成本加大及影响施工进度。

2.如果塔吊基础设置在基底标高，可作为地基是否满足塔吊的地基承载力要求的参考，不满足塔基承载力要求时，需对对地基进行处理，确定处理方法。

8.1.1 天然地基基槽开挖至基底标高以上200mm时，应进行普遍钎探，并通知地质勘测、监理、设计等有关单位共同验槽，确定持力层准确无误后方可进行下一道工序。

提前绘制钎探图，钎探点布置视地基复杂情况间距1.0m-1.5m，钎探深度应符合规范《建筑地基基础工程施工质量验收规范》GB50202-2002要求。

8.2 关于施工降水8.2.1 本场区施工时，应根据地勘报告及实际情况确定是否降低地下水位，保证正常施工，防止结构上浮，同时应采取措施防止因降低地下水位对周围建筑物、道路产生不利影响。

结构识图梁板柱图解超实用

VS
控制措施
为减小预应力损失，可以采取以下措施：选用变形小、内缩量小的锚具；减少张拉次数；控制张拉速度；加强养护等。
06
结构识图常见问题解答与经验分享
如何提高结构识图速度和准确性？
掌握基本构件的识图方法
01
熟悉梁、板、柱等基本构件的图纸表示方法，能够快
速识别并理解其含义。
练习空间想象能力
02 通过大量练习和观察实际结构，培养空间想象能力，
钢材种类和性能要求
种类
碳素结构钢、低合金高强度结构钢。
性能要求
具有较高的强度、塑性和韧性；具有良好的工艺性能，如冷弯性能、焊接性能和冷加工成型性能等；具有良好的耐腐蚀性，在潮湿和腐蚀性介质的环境中应具有耐腐蚀性。
焊接连接方法及质量评定标准
焊接连接方法
手工电弧焊、埋弧自动焊、气体保护焊等。
质量评定标准
03
柱与基础的连接
通常采用杯口连接或插入式连接。杯口连接具有较好的承载力和刚度，
但需要较高的施工精度；插入式连接施工方便，但承载力相对较低。
03
钢筋混凝土结构识图实例分析
框架结构实例分析
1 2
框架结构的组成
由梁、板、柱等基本构件组成的空间结构体系。
受力特点
框架结构在水平荷载作用下，呈现出“剪切型” 变形，即层间位移随楼层增高而减小。
结构识图基本原则和方法
基本原则
整体性原则、层次性原则、关联性原则和动态性原则。即从整体到局部、从大到小、逐层深入地理解结构图纸；同时注意各构件之间的关联性和动态变化。
基本方法
阅读设计说明、熟悉标准图集、掌握常用符号和标注方法、理解构造要求和施工方法等。通过不断学习和实践，提高结构识图能力和水平。

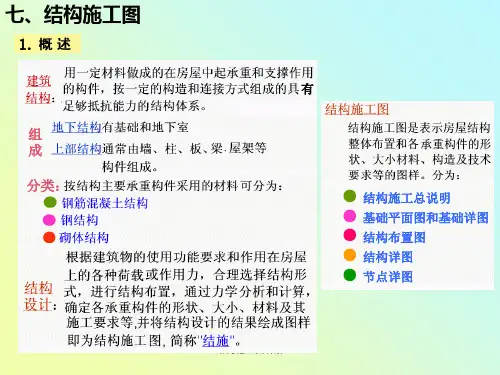

结构施工图讲解课件

用J—1（数字）编号
G
或用J180（宽度=1800mm）编号
Z
J-2
J-1
●断面位置：在基础的剖切位置一侧
注写基础编号
●画法：
比例：与建筑平面图相同轴线：根据建筑平面图确定线型：b可见基础梁
b虚线：不可见基础梁 0.5b：基础墙身线 0.25b：基础轮廓线
G JQL
ቤተ መጻሕፍቲ ባይዱ
G
Z
Z
J-1
结构施工图讲解
2）基础平面图图例
图示内容：比例、轴线：轮廓线：基础底面轮廓基础墙身轮廓不可见基础圈梁钢筋混凝土柱：基础编号：未编号基础断面：双层钢筋基础：不可见基础梁：
结构施工图讲解
1
1
基础平面图图例（1）
基础平面图图例（2）
图示内容：轴线、比例独立基础：ZJ 柱间基础框架梁：JKL 框架梁断面尺寸：基础梁：对称符号：
七、结构施工图
1.
组成分类：
有
结构施工图
● 结构施工总说明 ● 基础平面图和基础详图 ● 结构布置图 ● 结构详图 ● 节点详图
结构施工图讲解
2.基础平面图和基础详图
基础
基础分类：
按结构分
片筏基础箱形基础
基础图包括：
结构施工图讲解
1）基础平面图
基础平面图
J180
J180
J-2
JQL
●编号：区别宽度、配筋；
结构施工图讲解
结构平面图图例
结构平面图图例
结构施工图讲解
结构平面图图例续
结构平面图图例续
结构施工图讲解
4.结构详图
结构详图
楼梯结构详图

建筑构造图集资料大全

'-1卷材正置式保温防水屋面2卷材倒置式保温防水屋面（从上到下）砾石或混凝土板保护层水泥聚苯板保温层橡胶卷材防水层粘接剂胶结合层水泥砂浆找平层钢筋混凝土屋面板结构层5天然石材栓挂法墙面构造6绘制有龙骨干挂天然石材墙面构造7、干挂石材无龙骨体系1.托板；2.舌板；3.销钉；4.螺栓；5.垫片；6.石材；7.预埋件9阴角和阳角处理方法10架空式木地面14木基层吊顶构造17五中支撑结构示意：拉索式；拉杆式；自平衡索桁架式；桁架式；立柱式18框架结构平面地下室卷材防水:钢筋混凝土墙体侧墙构造（内到外）：钢筋混凝土墙体按工程设计；20厚1:3水泥砂浆抹面；满刷底涂料一道；卷材防水层；50厚聚苯保护层；2:8灰土成黏土分层夯实底板构造（内到外）：钢筋混凝土底按工程设计；40厚C20细石混凝土保护层；卷材防水层；刷底涂料一道；20厚1:3水泥砂浆找平层；100厚C10细石混凝土垫层；素土夯实；注意标注：设防水位高差间距500mm，下方标最高水位；2:8灰土成黏土分层夯实底边500mm。

地下室卷材防水:砌筑墙体侧墙构造（内到外）：结构砖墙体；20厚1:3水泥砂浆抹面；满刷底涂料一道；卷材防水层；50厚聚苯保护层；2:8灰土成黏土分层夯实底板构造（内到外）：钢筋混凝土底按工程设计；40厚C20细石混凝土保护层；卷材防水层；刷底涂料一道；20厚1:3水泥砂浆找平层；100厚C10细石混凝土垫层；素土夯实；注意标注：标最高水位；2:8灰土成黏土分层夯实底边500mm。

地下室防水混凝土防水：外侧：水泥砂浆抹灰；冷底子有一道；热沥青二道'-内侧：防水混凝土；室内抹灰。

底板混凝土下是100厚C10级混凝土垫层天然石材地面（底-顶）1.钢筋混凝土板2.CL7.5轻集料混凝土，厚度以设计设定；3.水泥浆一道；4.1:3干硬性水泥砂浆结合层20厚，表面撒水泥粉；5. 磨光石板材20厚，水泥浆擦缝；底-顶1.钢筋混凝土楼板；2.CL7.5轻集料混凝土，厚度以设计定；3.水泥浆一道（内掺建筑胶）4.聚氨酯防水层1.5厚；5. 1:3干硬性水泥砂浆结合层20厚，表面撒水泥粉；6.磨光石板材20厚，水泥浆擦缝；空铺木地面空铺木地面用于房屋的底层，有木龙骨（格栅，剪刀撑，地垄墙，压沿木）及单层或双层木地板组成。

(完整word版)钢结构识图图集图标讲解

看物的方向是从粗线朝文字的方向看。

粗线表示人的眼睛，文字表示看的朝向。

三、索引符号及节点符号1.不带剖视方向的索引字母a，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。

有时也直接索引出来后直接放大，不用到节点符号，如下图：2.带剖视符号的索引与剖(断)面符号类似，看物的方向是从粗线朝细线的方向看。

粗线表示人的眼睛，细线表示看的朝向。

3.补充符号：补充说明焊缝的某些特征而采用的符号序号名称示意图符号说明1 带垫板焊缝底部有垫板2 三面围焊表示三面有焊缝3 周围焊环绕工件周围焊缝4 现场焊表示工地现场进行焊接5典型焊缝（余同）表示类似部位采用相同的焊缝典型焊缝的符号在杭萧公司还引申为“两面或三面的半围焊”（即引申为“两面或三面都采用相同的焊缝”之意），4.尾注：是对焊缝的要求进行备注，一般说明质量等级，适用范围、剖口工艺的具体编号等常用的坡口的形状和尺寸可以查看《建筑钢结构焊接技术规程》（JGJ81-2002），下表是根据规程及我司习惯绘制的坡口节点表，可供参考：5.焊缝尺寸的标注：序号名称示意图焊缝尺寸说明1 对接焊缝S：焊缝有效厚度2 卷边焊缝S：焊缝有效厚度3连续角焊缝K：焊角尺寸S1，l1：标注边的焊角尺寸、长度S2，l2：标注对面的焊角尺寸、长度或4断续角焊缝l：焊缝长度（不计弧坑）e：焊缝间距n：焊缝段数5交错断续角焊缝l：焊缝长度（不计弧坑）e：焊缝间距n：焊缝段数K：焊角尺寸说明：当无焊缝长度尺寸是表示焊缝是通长连续的；当对接焊缝（含角对接组合焊缝）无有效深度的尺寸标注时，表示全熔透。

翻样必备,图集大全

钢筋焊接网混凝土楼板与剪力墙构造混凝土结构加固与修复（总则及构件加固） abc 钢筋混凝土折线形屋架钢筋混凝土基础梁钢筋混凝土连系梁钢筋混凝土过梁（烧结普通砖）钢筋混凝土过梁（烧结多孔砖砌体）钢筋混凝土过梁（混凝土小型空心砌块砌体）钢筋混凝土过梁（混凝土小型空心砌块夹心墙体）钢筋混凝吊车梁（工作级别 A6）钢筋混凝吊车梁（工作级别 A4、A5）吊车轨道联结及车挡（适用于混凝土结构）建筑物抗震构造详图建筑物抗震构造详图（砖墙楼房）建筑物抗震构造详图（小砌块楼房）建筑物抗震构造详图（配筋砖砌体楼房）建筑物抗震构造详图（局部框架房）建筑物抗震构造详图（单层砌体房屋）建筑物抗震构造详图（砖排架房屋）建筑物抗震构造详图（钢筋混凝土柱单层厂房）混凝土结构剪力墙边缘构件和框架柱构造钢筋选用混凝土异形柱结构构造（一）小城镇建筑结构构件及构造单层工业厂房钢筋混凝土柱柱间支撑 ABC 吊车梁走道板现浇混凝土空心楼盖钢筋混凝土屋面梁(6m 单坡) 钢筋混凝土屋面梁(9m 单坡) 钢筋混凝土屋面梁(12m 单坡) 钢筋混凝土屋面梁(9m 双坡) 钢筋混凝土屋面梁(12m 双坡) 钢筋混凝土屋面梁(15m 双坡) 悬挂运输设备轨道（适用于预应力混凝土折线开屋架）AB 悬挂运输设备轨道（适用于钢筋混凝土屋代替98G359-1～4和98 （04）G359-1～4 代替96G353-4～6 代替96G353-1～3 代替95G335-1～3 代替97G336 代替95G337 代替 97G329-1 和 97G329-2～9与97 （03） G329-3～6 代替95G323-1～2和95 （03）G323-1～2 代替95G325 代替95G314-1～4 代替93G320和93（03） G320 代替93G321和93（03） G321 代替93G322（一）～（二）

标准图集名称大全

第一部分：结构、建筑、市政、路桥GJBT图集系列1 00(03)J202-1(GJBT-529-2002) 坡屋面建筑构造（一）2 00G101(GJBT-518-2000) 混凝土结构施工图平面整体表示方法制图规则和构造详图3 00G211(二)(GJBT-522-2000) 40米高砖烟囱4 00G514(六)(GJBT-531-2001) 吊车轨道联结及车挡5 00J008-2(GJBT-368-2002) 抗震重力式挡土墙6 00J008-3(GJBT-368-2002) 钢筋混凝土挡土墙7 00J202-1(GJBT-529-2002) 坡屋面建筑构造8 00J618(一) 中悬钢天窗9 00J904-1(GJBT-528-2002) 智能化示范小区设计10 00SJ008(二)(GJBT-368-2002) 抗震重力式挡土墙11 00SJ202(GJBT-529-2000) 建筑坡屋面构造12 00SJ904(一)(GJBT-528-2000) 智能化示范小区设计13 01(03)J304(GJBT-552(03)-2003) 楼地面建筑构造14 01J202-2(GJBT-551-2001) 坡屋面建筑构造（有檩）15 01J304(GJBT-552-2001) 楼地面建筑构造16 01J618(二)(GJBT-536-2001) 轻质新型钢天窗17 01J925-1(GJBT-553-2001) 压型钢板、夹芯板屋面及墙体建筑构造18 01S519(GJBT-548-2001) 小型排水构筑物(替代93S217 88S238(一)～（四）)图集19 01SG515(GJBT-537-2001) 轻型屋面梯形钢屋架20 01SG516(GJBT-538-2001) 轻型屋面钢天窗架(pdf4)21 01SG519(GJBT-543-2001) 多、高层民用建筑钢结构节点构造详图22 01SG519(GJBT-543-2001) 钢结构节点构造详图【含04年修改】23 01SJ606(GJBT-535-2001) 住宅门24 01SJ913(GJBT-533-2001) 住宅厨房25 01ZJ110-1(GJBT-550-2001) 瓷面纤维增强水泥墙板建筑构造26 02(03)J401(GJBT-578-2002) 钢梯图集27 02(04)SG518-1(GJBT-590(04)-2004) 门式刚架轻型房屋钢结构（2004年修改版)28 02J003(GJBT-572-2002) 室外工程29 02J003(GJBT-572-2002) 室外工程30 02J102-1(GJBT-431-2002) 混凝土小型空心砌块墙体建筑构造31 02J102-2(GJBT-585-2002) 框架结构填充小型空心砖墙体建筑构造32 02J121-1(GJBT-574-2002) 外墙外保温建筑构造(一)33 02J301(GJBT-586-2002) 地下建筑防水构造34 02J331(GJBT-584-2002) 地沟及盖板35 02J401(GJBT-573(03)-2002) 钢梯【含03年修改】36 02J401(GJBT-573-2002) 钢梯图集37 02J404-1(GJBT-578-2002) 电梯、自动扶梯、自动人行道38 02J503-1(GJBT-588-2002) 常用建筑色39 02J603-1(JSJT-247-2002) 70系列平开铝合金窗40 02J603-1(JSJT-248-2002) 60系列推拉铝合金窗41 02J611-1(GJBT-466-2002) 钢、钢木大门。

结构识图-梁__板_柱

代号序号跨数及是否带有悬挑
KL X X (X X)、 (X X A)或(X X B) WKL X X (X X)、 (X X A)或(X X B) KZL X X (X X)、 (X X A)或(X X B)
L X X (X X)、 (X X A)或(X X B) XL X X (X X)、 (X X A)或(X X B) JZL X X (X X)、 (X X A)或(X X B)
返回
1）梁尺寸
返回
3）箍筋
φ8100（2）
φ8100（2）
φ6100（2）
集中标注未注写箍筋
φ6100/200（4）
φ8100/200（4）
φ6100（4）
φ8100/200（4）
φ6100/200（4）
返回
φ6100/200（4）
3) 梁支座上部纵筋
• ① 上部纵筋标注在梁上部相应位置（两个支
上部通长纵筋： 2根直径16mm
箍的筋II：级I钢级钢，直径 6mm的双肢箍，加密区箍筋间距100mm，
非加密区箍筋间距矩2形00截m面m 框架梁的尺寸：宽度 b=300mm，高度 h=500mm
集中标注
原位标注
左支座处上部纵筋为 4根直径16mm右的支I座I级处上部纵筋为4 钢（HRB335根）直（径包16mm的II级钢
下部纵筋
箍筋
加密区箍筋： Φ6100mm
100mm
1001m00mmm
加密区箍筋： Φ6100mm
2002m00mmm
箍筋
非加密区箍筋： Φ6200mm
上部纵筋
箍筋
h
截面高度
b
截面宽度
侧面构造纵筋下部纵筋

建筑构造拆分图解，一看就懂！
