电子(填空、选择、判断、简答)
电子工程测试题及答案
电子工程测试题及答案一、选择题（每题2分，共20分）1. 以下哪个是数字信号的特点？A. 连续性B. 离散性C. 随机性D. 周期性2. 在模拟电路中，放大器的基本功能是：A. 滤波B. 整流C. 放大信号D. 调制3. 以下哪个不是数字逻辑电路的组成部分？A. 逻辑门B. 触发器C. 运算放大器D. 寄存器4. 微处理器的时钟频率是指：A. 指令执行速率B. 每秒时钟周期数C. 存储器访问速度D. 数据传输速率5. 以下哪个是模拟信号的特点？A. 离散性B. 连续性C. 数字化D. 量化6. 在数字电路设计中，布尔代数主要用于：A. 信号放大B. 信号滤波C. 逻辑简化D. 信号调制7. 以下哪个是数字信号处理的优势？A. 抗干扰能力强B. 容易实现C. 信号质量高D. 以上都是8. 在电子系统中，电源管理的主要目的是：A. 信号放大B. 信号滤波C. 提高系统稳定性D. 降低功耗9. 以下哪个是集成电路的分类？A. 数字集成电路B. 模拟集成电路C. 混合信号集成电路D. 以上都是10. 以下哪个是电子工程中常用的编程语言？A. C语言B. JavaC. PythonD. 以上都是答案：1. B2. C3. C4. B5. B6. C7. A8. D9. D10. D二、填空题（每空1分，共10分）1. 电子元件的_________特性是指在一定条件下，元件的输出与输入之间的关系。
2. 在数字电路中，逻辑“与”操作通常由_________门实现。
3. 一个完整的电子系统通常包括输入、_________、输出三个基本部分。
4. 信号的_________是指信号在时间上的连续性。
5. 电子工程中，_________是将模拟信号转换为数字信号的过程。
6. 微处理器中的_________是存储和执行指令的部件。
7. 在模拟电路设计中，_________是用于放大电压或电流的电子设备。
8. 电子系统中的_________是用于控制信号流向的部件。
电子专业第二学期期末考试题目
电⼦专业第⼆学期期末考试题⽬电⼦技术第⼆学期期末考试试题教材：⾼教《电⼦技术基础》⼀、填空题30分（30空）⼆、选择题20分（10题）三、判断题20分（10题）四、作图、简答题18分（3题）五、作图计算分析题12分（1题）⼀、填空题：4-1、⾃激振荡器必须满⾜⼀定条件，分别是条件和条件，才能维持等幅振荡。
4-2、LC振荡器常⽤的有、和电容反馈式三种。
4-3、LC并联回路具有能⼒，当信号频率回路谐振频率时，电路发⽣并联谐振。
4-4、调谐放⼤器有放⼤器和放⼤器两种。
4-5、所谓振荡器的振幅平衡条件，指的是输出端反馈到输⼊端的电压幅值，必须或输⼊电压的幅值。
4-6、正弦波振荡电器⽆需外加信号，就能⾃动地直流电转换成具有⼀定、⼀定和⼀定幅度的交流电。
4-7、LC电感三点式正弦波振荡器振荡频率可达赫兹；RC 正弦波振荡器⼀般⽤来产⽣振荡频率为的振荡信号。
4-8、三极管正弦波振荡器电路应有放⼤电路、、三部分组成。
（以上4-1⾄4-8为第四章填空题）5-1、⽤于放⼤或的放⼤器，称为直流放⼤器。
5-2、差动放⼤器的两种输⼊⽅式为和。
5-3、OTL电路采⽤供电，OCL电路采⽤供电。
5-4、OTL电路中点电压为，OCL电路中点电压为。
5-5、在多级放⼤电路中，产⽣的零漂最严重；越多，输出电压的零漂越严重。
5-6、通常把、的输⼊信号叫做共模信号。
5-7、通常把、的输⼊信号叫做差模信号。
5-8、集成运放电路主要有、中间级、和偏置电路组成。
5-9、集成运放⽤两个输⼊端分别是和。
5-10、集成运放的中间级由组成，偏置电路为各级放⼤电路提供合适⽽稳定的。
5-11、未引⼊反馈的集成运放的放⼤倍数，称，记作。
5-12、在电路开环状态下，与之⽐，称为共摸抑制⽐。
5-13、理想集成运放应具备AVO=∞、、ro=0和四个条件。
5-14、理想集成运放的两输⼊端电位差趋于，输⼊电流趋于。
5-15、⽐例运算放⼤器分为⽐例运算放⼤器和⽐例运算放⼤器。
电子学基础试题及答案
电子学基础试题及答案一、单项选择题（每题2分，共10题）1. 在电子电路中，二极管的主要作用是什么？A. 整流B. 放大C. 滤波D. 振荡答案：A2. 晶体三极管的三个主要极分别是？A. 基极、集电极、发射极B. 阳极、阴极、栅极C. 发射极、基极、集电极D. 栅极、阴极、阳极答案：A3. 下列哪种波形是正弦波？A. 方波B. 锯齿波C. 正弦波D. 脉冲波答案：C4. 在数字电路中，逻辑与门的输出为高电平时，输入电平应满足什么条件？A. 至少有一个输入为高电平B. 所有输入均为高电平C. 至少有一个输入为低电平D. 所有输入均为低电平答案：B5. 电阻的单位是？A. 欧姆（Ω）B. 伏特（V）C. 安培（A）D. 瓦特（W）答案：A6. 集成电路的英文缩写是？A. ICB. PCBC. LEDD. LCD答案：A7. 电子电路中，电容的主要作用是什么？A. 储存电荷B. 储存能量C. 导电D. 绝缘答案：A8. 以下哪个元件不是被动元件？A. 电阻B. 电容C. 二极管D. 晶体管答案：D9. 电子电路中的地线通常指的是？A. 电源的正极B. 电源的负极C. 电路的参考点D. 电路的输入端答案：C10. 电子电路中的反馈可以分为哪两种类型？A. 正反馈和负反馈B. 直流反馈和交流反馈C. 电压反馈和电流反馈D. 线性反馈和非线性反馈答案：A二、填空题（每题2分，共5题）1. 在电子电路中，三极管的放大作用是通过改变______来实现的。
答案：基极电流2. 电路中的开路是指电路中存在______，导致电流无法流通。
答案：断路3. 电路中的短路是指电路中存在______，导致电流急剧增大。
答案：低阻抗路径4. 电子电路中的滤波器可以分为低通滤波器、高通滤波器、______和带阻滤波器。
答案：带通滤波器5. 在数字电路中，逻辑非门的输出与输入的关系是______。
答案：相反三、简答题（每题10分，共2题）1. 请简述电子电路中稳压二极管的作用。
电子技术考试题及答案
电子技术考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，下列哪个逻辑门的输出与输入相同？A. 非门B. 与门C. 或门D. 异或门答案：A2. 下列哪个元件不是半导体？A. 硅B. 锗C. 铜D. 砷化镓答案：C3. 在模拟电路中，放大器的增益是指什么？A. 电压比B. 电流比C. 功率比D. 电阻比答案：A4. 在数字电路中，一个触发器的稳定状态通常指的是什么？A. 0状态B. 1状态C. 0和1状态D. 随机状态5. 下列哪个不是电子元件的参数？A. 电阻B. 电容C. 频率D. 电压答案：C6. 在电子电路中，滤波器的作用是什么？A. 提高信号频率B. 降低信号频率C. 过滤掉不需要的信号D. 增加信号的幅度答案：C7. 晶体管的放大作用是通过什么实现的？A. 改变电流B. 改变电压C. 改变电阻D. 改变电容答案：A8. 在数字电路中，下列哪个逻辑门可以实现逻辑与非运算？A. 与门B. 或门C. 非门D. 异或门答案：C9. 在电子电路中，下列哪个元件可以存储能量？B. 电容C. 电感D. 二极管答案：B10. 下列哪个不是集成电路的类型？A. 数字集成电路B. 模拟集成电路C. 混合集成电路D. 机械集成电路答案：D二、填空题（每题2分，共20分）1. 在数字电路中，一个二进制数由______位二进制数字组成。
答案：82. 一个完整的正弦波周期包括______个半周期。
答案：23. 在模拟电路中，运算放大器的输入端通常连接______。
答案：电阻4. 晶体管的基极电流可以控制______电流。
答案：集电极5. 一个完整的数字电路系统至少需要______种电源。
答案：26. 在电子电路中，二极管的正向导通电压通常为______伏。
答案：0.77. 一个电容的容值表示它能够存储______电荷的能力。
答案：电8. 在数字电路中，一个计数器可以计数到______。
答案：2^n9. 一个晶振的频率决定了电路的______。
电子专业导论试题及答案
电子专业导论试题及答案一、选择题（每题2分，共20分）1. 电子学是一门研究什么的学科？A. 电子设备的设计和制造B. 电子信号的传输和处理C. 电子元件的物理特性D. 所有以上选项答案：D2. 以下哪个不是常见的电子元件？A. 电阻器B. 电容器C. 电感器D. 变压器答案：D（变压器是电子设备，不是元件）3. 在数字电路中，逻辑门的基本功能是什么？A. 放大信号B. 转换信号C. 逻辑运算D. 滤波答案：C4. 以下哪个不是模拟信号的特点？A. 连续变化B. 可以是周期性的C. 可以是离散的D. 可以是模拟自然界的物理量答案：C5. 集成电路（IC）的主要优点是什么？A. 成本高B. 体积大C. 可靠性高D. 功耗大答案：C二、填空题（每空2分，共20分）6. 电子学中的“放大器”是指能够_________信号的设备。
答案：放大7. 在数字电路中，“与门”的输出只有在所有输入都为_________时才为高电平。
答案：1（或真）8. 电子元件的“封装”是指_________。
答案：元件的物理外壳9. 半导体材料通常用于制造_________。
答案：电子器件10. 电子系统中的“滤波器”用于_________。
答案：去除不需要的频率成分三、简答题（每题10分，共30分）11. 简述电子学在现代通信技术中的应用。
答案：电子学在现代通信技术中的应用非常广泛，包括但不限于移动通信、卫星通信、光纤通信等。
电子学使得信号的传输、处理和放大成为可能，是实现高速、高容量通信的基础。
12. 解释什么是数字信号和模拟信号，并举例说明。
答案：数字信号是离散的信号，它在时间上是离散的，并且其值也是离散的，通常表示为二进制代码。
例如，计算机处理的数据就是数字信号。
模拟信号是连续的信号，它在时间上是连续的，并且其值也是连续的，可以模拟自然界的物理量，如声音、温度等。
13. 描述集成电路（IC）的分类及其应用。
答案：集成电路按功能可分为数字集成电路和模拟集成电路。
电子电子期末试卷

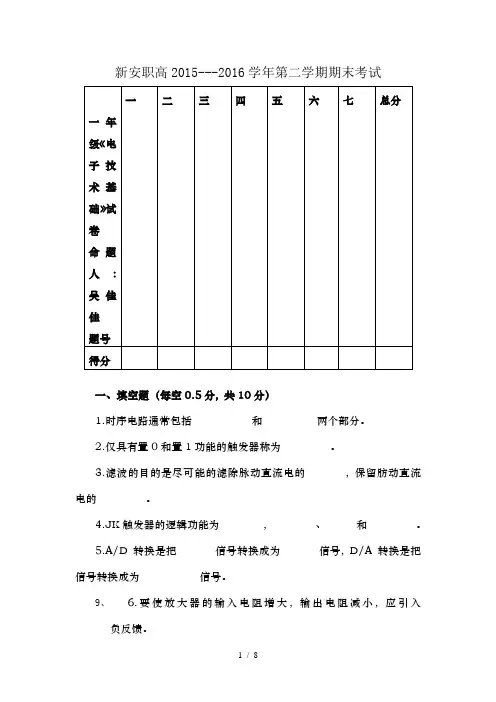

新安职高2015---2016学年第二学期期末考试一、填空题（每空0.5分, 共10分）1.时序电路通常包括和两个部分。
2.仅具有置0和置1功能的触发器称为。
3.滤波的目的是尽可能的滤除脉动直流电的, 保留肪动直流电的。
4.JK触发器的逻辑功能为, 、和。
5.A/D转换是把信号转换成为信号, D/A转换是把信号转换成为信号。
9、 6.要使放大器的输入电阻增大, 输出电阻减小, 应引入负反馈。
10、7、差分放大电路的对称性越好, 抑制零点漂移的能力越。
11、8、1110001对应的十进制数是, 35对应的二进制数是。
12、A+A= ,A+AB= 。
10、51个0连续进行非运算, 其结果是。
二、选择题（每题2分, 共20分）1、单相桥式整流滤波电路中, 如果变压器副边电压为10V, 则负载两端电压为（）A.4.5VB.9VC.10VD.12V2、色环电阻中红色环离其他色环较远, 则此色环表示的数是（）A.2B.102C.2%D.33.石英晶体振荡器最大的优点是（）A、易起振, 调频方便B.输出波形幅度大C.输出波形好D.频率稳定度高4.二极管两端加上正向电压时（）A.一定导通B.超过死区电压才导能C.超过0.3V才导通D.超过0.7V才导通5、三级放大电路每级的通频带都为fBW, 则总的通频带为（）A.fBWB.3fBWC.大于fBWD.小于fBW6.共集电极放大电路中输入与输出信号的波形相位差为度。
（）A.0 B、90 C、45 D、1807、解决共射极放大电路截止失真和饱和失真的方法是（）A.增大Rb和减小RbB.减小Rb和增大RbC.增大Rc和减小RcD.减小Rc和增大Rc8、集成运放的输入级一般采用是电路是（）A.差分放大电路B.射极输出电路C.共集电极电路D.都可以9、根据反馈电路和放大电路在输入端的接法不同, 可将反馈分为（）A.直流和交流B、电压和电流C.串联和并联D.正反馈和负反馈10、测得NPN型三极管的三个电极的电位分别为UB=1.2V, UE=0.5V, UC=3V, 该三极管处于状态。
电子技能考试题及答案
电子技能考试题及答案一、单项选择题（每题2分，共20分）1. 电路中，电流的参考方向与实际方向相反时，该电流为（）。
A. 正电流B. 负电流C. 零电流D. 无电流答案：B2. 在理想运算放大器中，输入端的输入电流为（）。
A. 有限值B. 零C. 负值D. 正值答案：B3. 晶体管放大电路中，若要实现电压放大，必须在晶体管的（）之间加入交流信号。
A. 发射极和集电极B. 发射极和基极C. 基极和集电极D. 集电极和漏极答案：B4. 以下哪个元件不是构成RC振荡器的基本元件？（）A. 电阻B. 电容器C. 电感器D. 二极管答案：D5. 在数字电路中，逻辑非门的输出与输入的关系是（）。
A. 输出等于输入B. 输出等于输入的反相C. 输出等于输入的同相D. 输出与输入无关答案：B6. 以下哪个是PNP型晶体管？（）A. 2N3904B. 2N3906C. 2N4401D. 2N5551答案：B7. 以下哪个是NPN型晶体管？（）A. 2N3904B. 2N3906C. 2N4401D. 2N5551答案：A8. 在数字电路中，逻辑与门的输出为高电平的条件是（）。
A. 所有输入都为高电平B. 所有输入都为低电平C. 至少一个输入为高电平D. 至少一个输入为低电平答案：A9. 以下哪个是共发射极放大电路的特点？（）A. 输入阻抗高，输出阻抗低B. 输入阻抗低，输出阻抗高C. 输入阻抗高，输出阻抗高D. 输入阻抗低，输出阻抗低答案：A10. 在数字电路中，逻辑或门的输出为低电平的条件是（）。
A. 所有输入都为低电平B. 所有输入都为高电平C. 至少一个输入为高电平D. 至少一个输入为低电平答案：A二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响晶体管放大电路的放大倍数？（）A. 电源电压B. 温度C. 晶体管的型号D. 负载电阻答案：ABCD2. 在数字电路中，以下哪些门电路可以实现逻辑与功能？（）A. 与门B. 或门C. 非门D. 异或门答案：A3. 以下哪些元件可以用于构成RC振荡器？（）A. 电阻B. 电容器C. 电感器D. 二极管答案：ABC4. 以下哪些是NPN型晶体管的特性？（）A. 基极电压高于发射极电压B. 集电极电压高于基极电压C. 发射极电压高于基极电压D. 集电极电压低于基极电压答案：AB5. 在数字电路中，以下哪些门电路可以实现逻辑或功能？（）A. 与门B. 或门C. 非门D. 异或门三、填空题（每题2分，共20分）1. 在电路中，电压与电流的乘积称为________。
电子工程试题及答案
电子工程试题及答案一、单项选择题（每题2分，共20分）1. 以下哪个选项是数字信号处理中常用的离散时间傅里叶变换（DTFT）的属性？A. 周期性B. 连续性C. 非周期性D. 非连续性答案：A2. 在模拟电路中，运算放大器的理想工作状态是：A. 饱和B. 截止C. 线性区D. 非线性区答案：C3. 以下哪个不是电子电路中的无源元件？A. 电阻B. 电容C. 电感D. 晶体管答案：D4. 在数字逻辑设计中，以下哪个逻辑门可以实现非（NOT）功能？A. ANDB. ORC. NANDD. XOR答案：C5. 以下哪个是模拟信号？A. 音频信号B. 数字信号C. 脉冲信号D. 正弦波信号答案：A6. 在电子工程中，以下哪个单位用于测量电压？A. 欧姆B. 安培C. 伏特D. 瓦特答案：C7. 以下哪个是电磁波的传播特性？A. 反射B. 折射C. 衍射D. 所有选项答案：D8. 以下哪个是电子工程中常用的编程语言？A. PythonB. JavaC. C++D. 所有选项答案：D9. 在电子电路中，以下哪个元件用于隔离直流电压？A. 电阻B. 电容C. 电感D. 变压器答案：B10. 在数字通信中，以下哪个调制方式是最简单的？A. 振幅键控（ASK）B. 频率键控（FSK）C. 相位键控（PSK）D. 脉冲编码调制（PCM）答案：A二、多项选择题（每题3分，共15分）1. 以下哪些是电子工程中常用的电源类型？A. 直流电源B. 交流电源C. 稳压电源D. 脉冲电源答案：A, B, C2. 在电子电路设计中，以下哪些是基本的放大器类型？A. 共射放大器B. 共基放大器C. 共集放大器D. 运算放大器答案：A, B, C3. 以下哪些是数字信号处理中常用的算法？A. 快速傅里叶变换（FFT）B. 离散余弦变换（DCT）C. 卡尔曼滤波D. 线性预测编码（LPC）答案：A, B, C, D4. 在电子工程中，以下哪些是电磁干扰（EMI）的来源？A. 电源线B. 信号线C. 地线D. 天线答案：A, B, C5. 在数字逻辑设计中，以下哪些是常见的逻辑门？A. 与门（AND）B. 或门（OR）C. 非门（NOT）D. 异或门（XOR）答案：A, B, C, D三、填空题（每题2分，共20分）1. 在电子电路中，电压的单位是________。
语文试卷电子答题卡怎么做(含答案)
语文试卷电子答题卡怎么做（含答案）下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!专业课原理概述部分一、选择题1. 语文试卷电子答题卡的制作流程不包括以下哪个步骤？A. 设计答题卡模板B. 编写答题卡说明C. 打印答题卡D. 分发答题卡2. 在制作语文试卷电子答题卡时，通常使用哪种软件进行编辑？A. WordB. ExcelC. PowerPointD. Photoshop3. 以下哪种格式不是电子答题卡的常见格式？A. PDFB. JPGC. DOCXD. XLSX4. 制作电子答题卡时，若需考生在答题卡上填写个人信息，通常包括以下哪些内容？A. 姓名、班级、学号B. 姓名、学校、联系方式C. 姓名、性别、年龄D. 姓名、籍贯、身份证号5. 电子答题卡的优势不包括以下哪项？A. 节省纸张B. 提高阅卷效率C. 减少错误率D. 降低制卡成本二、判断题1. 电子答题卡可以直接在电脑上填写答案。
电力电子技术练习题(答案)
答：电路会出现失控现象。为消除失控现象，可在电 路中加接续流二极管。
5、晶闸管导通后，通过晶闸管电流的大小与电路中 哪些参数有关？
答：晶闸管导通后，通过晶闸管电流的大小与电路中 的电源及负载电阻有关。
6、什么是电压型、电流型逆变电路？输出交流电压、 交流电流的波形各有什么特点？
6、对于全控型电力电子器件，驱动电路的基本任务是 （A ）
A 既要提供开通控制信号，又要提供关断控制信号。 B 只要提供开通控制信号。 C 只要提供关断控制信号。 D 因为是全控型，不必要提供控制信号。
7、在库克斩波电路中，要得到高于输入电压的输出电 压，开关管的开通占空比要（ B ） A 小于0.5 B 大于0.5 C 等于0.5 D 等于1
其中两组晶闸管， VT1、VT3、VT5为 共阴极 组， VT2、VT4、VT6为共阳极 组；
晶闸管的导通顺序是 VT1VT2VT3VT4VT5VT6 ；
各晶闸管的触发脉冲依次相差600 。同一相的两只 晶闸管的触发脉冲依次相差 1800 。
15、三相半波可控整流带电感性负载的电路中，晶闸管控
制角α的移相范围是 00 ~ 900，晶闸管可能承受的最大电 压为 6U2 。
A、 方波 B 正弦波 C 三角波 D 半波整流的波形
13、如图为电压型串联谐振式变频电路，其输出电 流的波形基本为（ B ） A、 方波 B 正弦波 C 三角波 D 半波整流的波形
14、如图为电压型串联谐振式变频电路，其输出电 压的波形为（ A ） A、 方波 B 正弦波 C 三角波 D 半波整流的波形
答：直流侧并联大电容，电压基本无脉动，相当于电 压源，此为电压型逆变电路。输出交流电压为矩形波， 输出电流波形由负载性质性质决定。直流侧串大电感， 电流基本无脉动，相当于电流源，此为电流型逆变电 路。输出交流电流为矩形波，输出电压波形由负载性 质性质决定。 。
电子技术复习题及参考答案.
中南大学网络教育课程考试复习题及参考答案电子技术一、填空题：1.在本征半导体中掺入微量三价元素形成型半导体，掺入微量五价元素形成型半导体。
2.晶体管工作在截止区时，发射结向偏置，集电结向偏置。
3.硅稳压管的工作为 _ 区。
4.为了避免50Hz电网电压的干扰进入放大器，应选用滤波电路。
5.已知输入信号的频率为10kHz～12kHz，为了防止干扰信号的混入，应选用滤波电路。
6.为了获得输入电压中的低频信号，应选用滤波电路。
7.为了稳定静态工作点，应引入负反馈。
8.为了稳定放大倍数，应引入负反馈。
9.为了使放大电路的输出电阻增大应引入负反馈；深度负反馈的条件是。
10.为了减小放大电路的输入电阻，应引入负反馈。
11.为了减小放大电路的输出电阻，应引入负反馈。
12.当集成运放组成运算电路时中，运放一般工作在状态。
13.在运放组成的电压比较器中，运放一般工作在或状态。
14.在图1所示电路中，调整管为，采样电路由组成，基准电压电路由组成，比较放大电路由组成。
图115.在整流电路的输入电压相等的情况下，半波与桥式两种整流电路中，输出电压平均值最低的是整流电路。
16.直流电源由、、和四部分组成。
17.串联型稳压电路由、、和四部分组成。
18.欲将方波电压转换成三角波电压，应选用运算电路。
19.NPN型共集电极放大电路中的输出电压顶部被削平时，电路产生的是失真；乙类功放电路的主要缺点是输出有失真。
20. 比例运算电路的比例系数大于1，而比例运算电路的比例系数小于零。
21.正弦波自激振荡的幅值平衡条件为，相位平衡条件为。
22.存储器按功能不同可分为存储器和存储器；23.RAM按存储单元结构特点又可分为和。
24.半导体存储器的结构主要包含三个部分，分别是、、。
25.某存储器容量为8K×8位，则它的地址代码应取位。
26.将Intel2114(1K*4位)RAM扩展成为8K*4位的存储器，需要Intel2114芯片数是，需要增加的地址线是条。
模拟电子技术基础复习题(基础知识填空和简答)
习题1一、填空题1、在杂质半导体中，多数载流子的浓度主要取决于掺入的 杂质浓度 ，而少数载流子的浓度则与 温度 有很大关系。
2、当PN 结外加正向电压时，扩散电流 大于 漂移电流，耗尽层 变窄 。
当外加反向电压时，扩散电流 小于 漂移电流，耗尽层 变宽 。
3、在N 型半导体中，电子为多数载流子， 空穴 为少数载流子。
二．判断题1、由于P 型半导体中含有大量空穴载流子，N 型半导体中含有大量电子载流子，所以P 型半导体带正电，N 型半导体带负电。
（ × ）2、在N 型半导体中，掺入高浓度三价元素杂质，可以改为P 型半导体。
（ √ ）3、扩散电流是由半导体的杂质浓度引起的，即杂质浓度大，扩散电流大；杂质浓度小，扩散电流小。
（× ）4、本征激发过程中，当激发与复合处于动态平衡时，两种作用相互抵消，激发与复合停止。
（ × ）5、PN 结在无光照无外加电压时，结电流为零。
（ √ ）6、温度升高时，PN 结的反向饱和电流将减小。
（ × ）7、PN 结加正向电压时，空间电荷区将变宽。
（× ）三．简答题1、PN 结的伏安特性有何特点？答：根据统计物理理论分析，PN 结的伏安特性可用式)1e (I I T V VsD -⋅=表示。
式中，I D 为流过PN 结的电流；I s 为PN 结的反向饱和电流，是一个与环境温度和材料等有关的参数，单位与I 的单位一致；V 为外加电压； V T =kT/q ，为温度的电压当量（其单位与V 的单位一致），其中玻尔兹曼常数k .J /K -=⨯2313810，电子电量)(C 1060217731.1q 19库伦-⨯=，则)V (2.11594T V T =，在常温（T=300K ）下，V T =25.875mV=26mV 。
当外加正向电压，即V 为正值，且V 比V T 大几倍时，1e T V V>>，于是T V V s e I I ⋅=，这时正向电流将随着正向电压的增加按指数规律增大，PN 结为正向导通状态.外加反向电压，即V 为负值，且|V|比V T 大几倍时，1e T V V <<，于是s I I -≈，这时PN 结只流过很小的反向饱和电流，且数值上基本不随外加电压而变，PN 结呈反向截止状态。
电子测试题及答案
电子测试题及答案一、选择题（每题2分，共20分）1. 电子的基本单位是：A. 原子B. 分子C. 电子D. 质子2. 半导体材料的导电性能介于：A. 导体和绝缘体之间B. 只有导体C. 只有绝缘体D. 无法确定3. 下列哪个不是二极管的特性？A. 单向导电性B. 反向击穿C. 正向导通D. 自我修复4. 晶体三极管的三个主要极是：A. 基极、发射极、集电极B. 正极、负极、门极C. 阳极、阴极、栅极D. 源极、漏极、栅极5. 集成电路的英文缩写是：A. LEDB. LCDC. ICD. CPU6. 以下哪个不是数字电路的特点？A. 由逻辑门组成B. 信号只有高电平和低电平两种状态C. 信号传输速度快D. 抗干扰能力弱7. 以下哪个是模拟信号的特点？A. 信号变化是离散的B. 信号变化是连续的C. 信号容易受到干扰D. 信号传输速度慢8. 以下哪个是数字信号的特点？A. 信号变化是连续的B. 信号变化是离散的C. 信号容易受到干扰D. 信号传输速度慢9. 在数字电路中，逻辑“0”通常表示：A. 高电平B. 低电平C. 无电压D. 电压不稳定10. 以下哪个不是数字电路的应用领域？A. 计算机B. 手机C. 电视D. 机械制造二、填空题（每空2分，共20分）1. 电子的基本电荷量是 ______ 库仑。
2. PN结是半导体中的一种特殊结构，它具有 ______ 导电性。
3. 三极管的放大作用是通过控制 ______ 极电流来实现的。
4. 集成电路的制造工艺包括氧化、光刻、________、________。
5. 数字电路中的逻辑运算包括与、或、非、________、________。
三、简答题（每题10分，共20分）1. 简述数字电路与模拟电路的主要区别。
2. 简述集成电路的优点。
四、计算题（每题15分，共30分）1. 已知一个二极管的正向导通电压为0.7V，若在其两端加上5V的直流电源，求二极管两端的电压。
电子技术试题答案
电子基础测试题姓名：一．填空（每题 2 分，共 44 分。
）1.PN结具有（单向导电）特性，即加正向电压时PN结（导通），加反向电压时PN结（截止）。
2.三极管的三个电极分别为（基极B）（集电极C）和（发射极E）。
3.三极管从结构上可分为（NPN ）和（PNP）两种类型，根据使用的材料可分为（硅）管和（锗）管。
4.放大电路中的三极管有（共发射极）（共集电极）（共基极）三种接法，其中电压、电流放大倍数都比较大的是（共发射极）接法。
5.晶体三极管有（PNP）型和（NPN）型之分。
6.当晶体三极管的发射极（正偏），集电极（反偏）时，工作在放大区；发射极（正偏），集电极（正偏）时，工作在饱和区；发射极（反偏），集极（反偏）时，工作在截止区。
7．场效应管是一种（电压）控制器件，输入电阻（高）栅极电流（小）。
8.发光二极管是将（电）转变成（光）；光电二极管是将（光）转变成（电）。
9.工作在放大状态的三极管可作为（放大）器件，截止、饱和状态的三极管可作为（开关）器件。
10.PNP型三极管处于放大状态时，三个电极中（集电）极电位最高，（发射）极电位最低。
1.硅二极管导通时的正向压降为（ 0.7 ）伏，锗二极管导通时的正向压降为（0.2 ）伏。
12.放大器的输入电阻越（大）越好，输出电阻越（小）越好。
13.三极管各电极的电流分配关系是（IE=IC+IB ）14.在基本放大电路中，如果静态工作点过高，容易出现（饱和）失真，如果静态工作点过低，容易出现（截止）失真。
15.利用半导体二极管的（单向导电）特性，将交流电压变换成（直流）电压的电路称整流电路。
16.三极管是（电流）控制器件，场效应管是（电压）控制器件。
17.一个100UF/16V 的滤波电容可以用（原型号电容）或（电压容量更大）的电容代换；一个2200PF/100V 的振荡电容只能用（同容量）的电容代换。
18．一个103M 的电容是（10000 ）PF；一个474 的电容是（0.47 ）UF。
电子类专业试题及答案大全
电子类专业试题及答案大全一、选择题1. 在模拟电路中，运算放大器的基本功能是：A. 放大电压B. 放大电流C. 比较电压D. 转换电压答案： A2. 下列哪个不是数字电路的特点：A. 易于集成B. 抗干扰能力强C. 运算速度快D. 可变电阻答案： D3. 以下哪个是数字信号的特点：A. 连续变化B. 离散变化C. 模拟变化D. 线性变化答案： B4. 在数字电路中，逻辑门的基本功能是：A. 放大信号B. 转换信号C. 逻辑运算D. 滤波答案： C5. 以下哪个不是半导体材料：A. 硅B. 锗C. 铜D. 砷化镓答案： C二、填空题1. 在数字电路中，最基本的逻辑门有______、与门、非门等。
答案：或门2. 电子电路中，三极管通常分为______型和NPN型。
答案：PNP型3. 微处理器的指令集架构（ISA）决定了它能够执行的______。
答案：指令类型4. 在电子电路中，电容的单位是______。
答案：法拉5. 模拟信号与数字信号的主要区别在于模拟信号是______变化的，而数字信号是离散变化的。
答案：连续三、简答题1. 简述什么是模拟信号和数字信号，并说明它们的主要区别。
答案：模拟信号是指随时间连续变化的信号，它可以表示任何连续变化的量，如声音、温度等。
数字信号则是离散的，它只能表示有限数量的状态，通常用二进制数表示。
主要区别在于模拟信号是连续的，而数字信号是离散的；模拟信号可以无限精确，数字信号则有量化误差；模拟信号容易受到噪声干扰，而数字信号具有较强的抗干扰能力。
2. 解释什么是集成电路，并简述其主要优点。
答案：集成电路是一种将大量电子元件集成在一个小型硅芯片上的技术。
其主要优点包括：体积小、重量轻、功耗低、可靠性高、生产成本低以及性能稳定。
四、计算题1. 假设有一个串联电路，其中包含一个电阻R1=100Ω，一个电容C1=10μF，以及一个电源V=12V。
计算在t=5ms时电容C1上的电压。
模拟电子技术基础试题及答案
模拟电子技术基础试题及答案一、选择题1. 以下哪个元器件用于将交流信号转换为直流信号？A. 二极管B. 晶体管C. 集成电路D. 电阻2. 以下哪个元器件用于放大电流或电压？A. 二极管B. 晶体管C. 集成电路D. 电容器3. 以下哪个元器件用于储存电荷并释放电荷？A. 二极管B. 晶体管C. 集成电路D. 电容器4. 以下哪个元器件用于控制电流的流动？A. 二极管B. 晶体管C. 集成电路D. 电感5. 以下哪个元器件用于将直流信号转换为交流信号？A. 二极管B. 晶体管C. 集成电路D. 变压器二、填空题1. NPN晶体管有_三层_和_两个PN结_。
2. 集成电路是将多个_电子元器件_集成到一块_半导体_芯片上。
3. 交流信号的频率是指单位时间内信号_周期_的个数。
三、判断题1. 电压是指电流通过导体时导体两端的电势差。
(正确/错误)2. 电容器可以储存电荷并释放电荷。
(正确/错误)3. 二极管可以放大电流或电压。
(正确/错误)4. 集成电路是将多个电子元器件集成到一块半导体芯片上。
(正确/错误)5. 交流信号是指电流方向和大小都随时间变化的信号。
(正确/错误)四、简答题1. 请简要解释PN结和作用。
PN结是一种由P型半导体和N型半导体结合而成的二极管结构。
它的作用是可以实现单向导电性，即只允许电流在一个方向上通过。
在正向偏置时，电流可以流过PN结；而在反向偏置时，电流基本上无法流过PN结。
2. 请简要介绍晶体管的工作原理。
晶体管由三个区域（发射区、基区和集电区）的半导体材料组成。
当在基区加上一小电流时（基电流），可以控制从发射区到集电区的大电流（集电电流）的流动。
晶体管的工作原理是通过控制基区的电流来控制集电区的电流，实现信号的放大。
五、综合题请根据以下电路图，回答问题。
电路图：[图片未提供]1. 请标注图中所示电子元器件的名称和性质。
- 元件1: 二极管，用于将交流信号转换为直流信号。
电子技术基础试题
电子技术基础试题
一、选择题
1.以下哪个是典型的半导体材料？ A. 铜 B. 铁 C. 硅 D. 铝
2.以下哪个是最简单的电子元器件？ A. 二极管 B. 电容器 C. 电感 D. 三极管
3.唐古拉铁塔是由以下哪种材料制成的？ A. 黄铜 B. 高纯铜 C. 不锈钢 D. 铝合金
4.以下哪个是数字电路中的基本逻辑门？ A. 与门 B. 或门 C. 非门 D. 异或门
5.以下哪个是电磁波频率最低的？ A. X射线 B. 可见光 C. 微波 D. 无线电波
二、填空题
1.电阻的单位是_________。
2.数字电路中，由多个逻辑门组成的集成电路称为_________。
3.中国的峨眉山海拔约_________米。
4.晶体管有_________个引脚。
5.1千赫兹等于_________兆赫兹。
三、简答题
1.什么是电流？电流的单位是什么？
2.解释一下导体和绝缘体的区别。
3.什么是放大器？放大器的作用是什么？
4.请解释一下二极管的工作原理。
5.简要介绍一下数字电路中的与门和或门的逻辑表达式和真值表。
四、计算题
1.如果一个电阻器的阻值为100欧姆，通过它的电流为50毫安，求该电阻器两端的电压是多少伏特？
2.如果一个电容器的容值为10微法，通过它的电流为1毫安，求该电容器两端的电压是多少伏特？
五、编程题
请编写一个Python代码片段，计算并输出2的10次方的值。
```python # 计算2的10次方 result = 2 ** 10 print(。
电子(填空、选择、判断、简答)
第一章二极管及其应用一.填空题（共20道）1.利用半导体的特性，可制成和半导体。
2.PN结最重要的特性是__________，它是一切半导体器件的基础。
3.半导体最主要的导电特性是、和。
4.导电能力介于导体和绝缘体之间的物质称为__________，常用的半导体材料有________和__________等。
5.根据导电能力来衡量，自然界的物质可以分为__________、________和______________三类。
6. PN结正向偏置时，应该是P区的电位比N区的电位_____。
7. PN结正偏时，P区接电源的____极，N区接电源的____极；PN结反偏时，P区接电源的_____极，N区接电源的____极。
8.硅二极管的死区电压为V，锗二极管的为 V；导通管压降，硅管为V，锗管为V。
9.当电压时，反向电流会急剧增大，这种现象称为""。
10.发光二极管和光敏二极管也是常用的二极管，其中_________________是用来将光信号变成电信号的，_________________是作为显示器件用的。
11.晶体二极管是用一个PN结制成的半导体器件，它的最基本的性质是______________，用伏安特性来描述。
硅管的死区电压和正向压降比锗管的_____________，而反向饱和电流比锗管的______________得多。
12.发光二极管将信号转换成信号；光电二极管将信号转换成信号。
13.有一锗二极管正反向电阻均接近于零，表明该二极管已_____________；有一硅二极管正、反向电阻均接近于无穷大，表明二极管已_______________。
14.2CW是____________材料的__________二极管；2AP是__________材料的____________二极管；2DZ是____________材料的__________二极管；2AK是___________材料的___________二极管。
电子技术基础习题带答案
【理论测验】一、单项选择题：1．不属于对助焊剂的要求的是（C ）A、常温下必须稳定，熔点应低于焊料B、在焊接过程中具有较高的活化性，较低的表面张力，粘度和比重应小于焊料C、绝缘差、无腐蚀性、残留物无副作用，焊接后的残留物难清洗D、不产生有刺激性的气味和有害气体，熔化时不产生飞溅或飞沫2．松香酒精溶液的松香和酒精的比例为（B ）A、1：3B、3：1C、任何比例均可3．烙铁头按照材料分为合金头和纯铜头，使用寿命长的烙铁头是（ A ）A、合金头B、纯铜头4．焊接一般电容器时，应选用的电烙铁是（ A ）A、20W内热式B、35W内热式C、60W外热式D、100W外热式5．150W外热式电烙铁采用的握法是（ B ）A、正握法B、反握法C、握笔法6．印刷电路板的装焊顺序正确的是（C ）A、二极管、三极管、电阻器、电容器、集成电路、大功率管，其它元器件是先小后大。
B、电阻器、电容器、二极管、三极管、集成电路、大功率管，其它元器件是先大后小。
C、电阻器、电容器、二极管、三极管、集成电路、大功率管，其它元器件是先小后大。
D、电阻器、二极管、三极管、电容器、集成电路、大功率管，其它元器件是先大后小。
7．在更换元器件时就需要拆焊，属于拆焊用的工具的是（A ）A、电烙铁、铜纺织线、镊子B、电烙铁、铜纺织线、螺丝刀C、电烙铁、镊子、螺丝刀D、铜纺织线、镊子、螺丝刀二、多项选择题1．焊点出现弯曲的尖角是由于（AB ）A、焊接时间过长，烙铁撤离方向不当B、焊剂太多，烙铁撤离方向不当C、电烙铁功率太大造成的D、电烙铁功率太小造成的2．焊接一只低频小功率三极管应选用的电烙铁是（A ）A、20W内热式B、35W内热式C、50W外热式D、75W外热式３．75W外热式电烙铁（B ）A、一般做成直头，使用时采用握笔法B、一般做成弯头，使用时采用正握法C、一般做成弯头，使用时采用反握法D、一般做成直头，使用时采用正握法４．下列电烙铁适合用反握法的是（ D ）A、20WB、35WC、60WD、150W５．20W内热式电烙铁主要用于焊接（ D ）A、8W以上电阻B、大电解电容器C、集成电路D、以上答案都不对６．焊点表面粗糙不光滑（ B ）A、电烙铁功率太大或焊接时间过长B、电烙铁功率太小或焊丝撤离过早C、焊剂太多造成的D、焊剂太少造成的７．电烙铁“烧死”是指（ C ）A、烙铁头不再发热B、烙铁头粘锡量很多，温度很高C、烙铁头氧化发黑，烙铁不再粘锡D、烙铁头内电热丝烧断，不再发热８．一般电烙铁有三个接线柱，其中一个是接金属外壳的，接线时应（B ）A、用三芯线将外壳保护接地B、用三芯线将外壳保护接零C、用两芯线即可，接金属外壳的接线柱可空着９．所谓夹生焊是指（C ）A、焊料与被焊物的表面没有相互扩散形成金属化合物B、焊料依附在被物的表面上，焊剂用量太少C、焊件表面晶粒粗糙，锡未被充分熔化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章二极管及其应用一.填空题（共20道）1.利用半导体的特性，可制成和半导体。
2.PN结最重要的特性是__________，它是一切半导体器件的基础。
3. 半导体最主要的导电特性是、和。
4. 导电能力介于导体和绝缘体之间的物质称为__________，常用的半导体材料有________和__________等。
5. 根据导电能力来衡量，自然界的物质可以分为__________、________和______________三类。
6. PN结正向偏置时，应该是P区的电位比N区的电位_____。
7. PN结正偏时，P区接电源的____极，N区接电源的____极；PN结反偏时，P区接电源的_____极，N区接电源的____极。
8. 硅二极管的死区电压为V，锗二极管的为V；导通管压降，硅管为V，锗管为V。
9. 当电压时，反向电流会急剧增大，这种现象称为" "。
10. 发光二极管和光敏二极管也是常用的二极管，其中_________________是用来将光信号变成电信号的，_________________是作为显示器件用的。
11. 晶体二极管是用一个PN结制成的半导体器件，它的最基本的性质是______________，用伏安特性来描述。
硅管的死区电压和正向压降比锗管的_____________，而反向饱和电流比锗管的______________得多。
12. 发光二极管将信号转换成信号；光电二极管将信号转换成信号。
13. 有一锗二极管正反向电阻均接近于零，表明该二极管已_____________；有一硅二极管正、反向电阻均接近于无穷大，表明二极管已_______________。
14.2CW是____________材料的__________二极管；2AP是__________材料的____________二极管；2DZ是____________材料的__________二极管；2AK是___________材料的___________二极管。
15. 二极管实质上就是一个_____________，Ｐ区的引出端叫_____________极或____________极，N区的引出端叫____________极或_______________极。
16. 二极管按用途分，有__________二极管，_________二极管，__________二极管，_________二极管，__________二极管，_________二极管，__________二极管等。
17. 所谓二极管的反向特性是指。
18. 二极管最主要的特性是______________，它是指：PN结正偏时呈___________状态，正向电阻很__________（小，大），正向电流很________(小，大)，PN结反偏时呈__________状态，反向电阻很_______（小，大），反向电流很_________ (小，大)。
19. 在相同的反向电压作用下，硅二极管的反向饱和电流常_________于锗二极管的反向饱和电流，所以硅二极管的热稳定性较_________。
20. 使用二极管时，应考虑的主要参数是_______________、______________和。
二.选择题（共20道）1. PN结正向偏置是指（）。
A．P区接电源的负极，N区接电源的正极B．P区接电源的正极，N区接电源的负极C．P区和N区均接电源的正极2.杂质半导体比纯净半导体导电能力（）。
A．强B．弱C．一样3.PN结正向偏置时（）。
A．P区接电源正极，N区接电源负极B．N区接电源正极，P区接电源负极C．电源极性可以任意调换D．不接电源4.当外界温度升高时，半导体的导电能力（）。
A．不变B．增加C．显著增加D．先减小后增加5. PN结的最大特点是具有（）。
A．导电性Ｂ．绝缘性Ｃ．单向导电性6. 变容二极管在电路中使用时，其PN结是（）。
A．正向运用B．反向运用 C. 正反向均可7.两只同型号的二极管，都加上1V的正向电压，若甲管电流大，乙管电流小，则（）。
A.甲和乙均不好B．乙好C．甲和乙一样好D．甲好8. 测量二极管（小功率）的管脚极性时，万用表的电阻档应选（）。
A．R×1 B．R×10 C．R×100或R×1k D．R×10k9. 在电路中测得某二极管正负极电位分别为3V与10V，判断二极管应是（）。
A．正偏B．反偏C．零偏10. 测量二极管反向电阻时，若用两手将两管脚捏紧，其电阻值会（）。
A．变大B．先变大后变小C．变小D．不变11. 2AP9表示（）。
A．N型材料整流管B．N型材料稳压管C．N型材料普通管D．N型材料开关管12. 二极管正反向电阻相差（）。
A．越小越好B．越大越好C．无差别最好D．无要求13. 加在二极管上的正向电压大于死区电压，其两端电压为( )。
A.随所加电压增加而变大B. 0.7V左右C.随所加电压增加而减小D．随所加电压增加变化不大14. 用万用表R×100Ω挡来测试二极管，其中( )说明管子是好的。
A．正、反向电阻都为零B．正、反向电阻都为无穷大C．正向电阻为几百欧，反向电阻为几百千欧D．反向电阻为几百欧，正向电阻为几百欧15. 把电动势为1.5V的干电池的正极直接接到一个硅二极管的正极，负极直接接到硅二极管的负极，则该管（）。
A．基本正常B．击穿C．烧坏D．电流为零16. 当加在硅二极管两端的正向电压从0开始逐渐增加时，硅二极管( )。
A．立即导通B．到0.3V才开始导通C．超过死区电压时才开始导通D．不导通17. 用于整流的二极管型号是( )。
A．2AP9 B．2CW14C C．2CZ52B D．2CK84A18. 某二极管反向击穿电压为150V，则其最高反向工作电压（）。
A．约等于150V B．略大于150VC．等于75V D.等于300V19. 交通信号灯采用的是（）管。
A．发光二极管B．光电二极管C．变容二极管20. 判断二极管的极性用万用表的（）挡。
A．直流电压B．直流电流C．交流电流 D.欧姆三.判断题（共20道）1.( ) 本征半导体比杂质半导体导电能力强。
2.( ) PN结是一种特殊的物质，一般情况下不能导电。
3.( )半导体具有掺杂特性。
4.( ) PN结是利用半导体的热敏特性而形成的。
5.( ) PN结正向偏置时电阻小，反向偏置时电阻大。
6.( ) 半导体随温度的升高，电阻会增大。
7.( ) 光电二极管可以将光信号转化成为电信号。
8. ( )二极管的正向电流越大二极管质量越高。
9. ( ) 硅二极管的正向压降比锗二极管的正向压降大。
10.( )发光二极管可以接收可见光线。
11.( )光电二极管和发光二极管使用时都应接反向电压。
12.( ) 有两个电极的元件都叫二极管。
13.( ) 二极管加正向电压时一定导通。
14.( ) 二极管的反向饱和电流越大，二极管的质量越好。
15.( ) 不论是哪种类型的半导体二极管，其正向电压都为0.3Ｖ左右。
16.( ) 二极管是线性元件。
17. ( ) 一般来说，硅二极管的死区电压小于锗二极管的死区电压。
18.( ) 二极管具有单向导电性。
19. ( ) 当反向电压小于反向击穿电压时，二极管的反向电流很小；当反向电压大于反向击穿电压后，其反向电流迅速增加。
20. ( ) 二极管加反向电压时一定截止。
四.综合题1.杂质半导体有哪些？与本征半导体相比导电性有什么不同？2. 什么是PN结？PN结最基本的特性是什么？3. 什么是半导体？半导体有哪些特性？4. 如图所示的电路中，试求下列两种情况下输出端Y的电位V Y及各元件（R，D A，D B）中通过的电流；（1）V A=V B=0V；（2）V A=+3V，V B=0V；5. 在下图所示电路中，哪一个灯泡不亮？6. 电路图如下图所示，已知输入电压为正弦波，设二极管为理想元件，试画出u的波形。
o7. 据表a)、b)所给输入值，判断二极管的工作状态。
确定u o的值，并将结果填入表中。
8. 在下图所示电路中，设二极管是理想二极管，判断各二极管是导通还是截止？并求U=？AO9. 源极性或通过电流过大而损坏，常在表头处串联或并联一个二极管，如下图所示。
试分别说明为什么这两种接法的二极管都能对表头起保护作用？10. 从晶体二极管的伏安特性曲线看，硅管和锗管有什么区别？第二章.半导体三极管及其放大电路一.填空题（共25题）1. 当U CE不变时，输入回路中的和之间的关系曲线称为输入特性曲线。
输入特性曲线是非线性的，而且有一定死区电压，硅管约为，锗管约为。
当三极管充分导通时，其正向压降U BE近似等于一个常数，硅管约为，锗管约为。
2. 当I B不变时，输出回路中的与之间的关系曲线称为输出特性曲线，该曲线可以分为三个区域，分别称为区、区和区。
3.某放大状态的晶体管，已知β＝50，测得其I E＝2.04mA，忽略穿透电流，则其I为________________mAB4.三极管的内部结构是由___________ 、___________和___________及__________结和_____________结组成的。
三极管对外引出的电极分别是_________、__________和___________。
5.在三极管中I E与I B、I C的关系为，由于I B的数值远远小于I C，如忽略I B，则I C I E。
6.当三极管的发射结______，集电结______时，工作在放大区；发射结______，集电结______或______时，工作在饱和区；发射结______或______集电结______时，工作在截止区。
7.晶体三极管用作放大器时，必须具备的外部条件是：_______________________和_______________________。
8.若共射基本放大器的R B太小，会使静态工作点沿直流负载线移，放大时容易产生失真。
9.在一放大电路中，如果静态集电极电流偏大，则电路的输出波形容易产生___________失真；如果静态集电极电流偏小，则电路的输出波形容易产生__________失真；它们都是_____________失真。
10.当放大电路不带负载时，共射极放大电路的电压放大倍数A u＝__________。
11.影响放大电路静态工作点稳定的因素有_____________________的波动、________________因老化而发生变化、________________变化等，其中_______________的影响最大。
12.从放大电路输入端看进去的等效电阻称为放大器的_______________，近似等于_______________；从放大电路输出端看进去等效信号源内阻称为放大电路的_______________，近似等于_______________。
