手拉葫芦的结构解析图
手拉葫芦使用知识
HSZ系列手拉葫芦使用说明一、工作原理HSZ系列手拉葫芦采用对称排列二级正齿轮传动结构，其主要工作原理：曳动手链、手链轮转动，将摩擦卡、棘轮、制动器座压成一体共同旋转，五齿长轴便转动片齿轮、四齿短轴和仡键孔齿轮，这样，装置在花键孔齿轮上的超重链轮带动起重链条，即能平稳的提升重物。
本机采用棘轮摩擦片式单向制动器，在载荷下能自行制动，棘爪在弹簧的作用下与棘轮啮合，保证制动器的安全工作。
二、装配图及主要零部件名称HSZ系列手拉葫芦装配图HSZ系列手拉葫芦主要零部件名称：三、性能参数表四、使用规则1、禁止用两台及两台以上葫芦同时吊一重物。
2、不得吊挂超过规定起重量的重物。
3、严禁重物吊在吊钩的尖端和用起重链条困扎重物。
4、重物升、降不得超过上下行程的极限。
5、不可斜拉重物和横向牵引。
6、起重链条环间应加油脂，确保润滑，链条扭结时禁止使用。
7、发现手拉力大于正常拉力时，应立即停止使用进行检查，不可猛拉，更不能增人硬拉。
8、严禁2t、3t、5t带双行起重链条产品的下钩架在两行链条中翻转。
9、严禁人员在起吊的重物下工作或行走。
五、维护方法1、使用完毕后应将葫芦清理干净并涂上防锈油脂，存放在干燥的地方。
2、维护和检修应由熟悉葫芦机构者进行，防止不动本机性能原理者随意拆装。
3、齿轮的安装应使两只片制成的“O”字标记安装在同一直线上。
4、安装制动装置部分时，注意棘轮槽与棘爪爪部啮合良好，弹簧和棘爪应灵活可靠。
顺时针旋转手链轮，应将棘轮，摩擦片压紧在制动器座位上，逆时针旋转手链轮，棘轮与摩擦片间应留有空隙。
5、葫芦经过清洗检修，应进行空载和重载试验，确认工作正常，制动可靠时，才能交付使用。
6、制动器的摩擦表面必须保持干净，制动器部分应当经常检查，防止制动失灵，发生重物自坠现象。
手扳葫芦、千斤顶

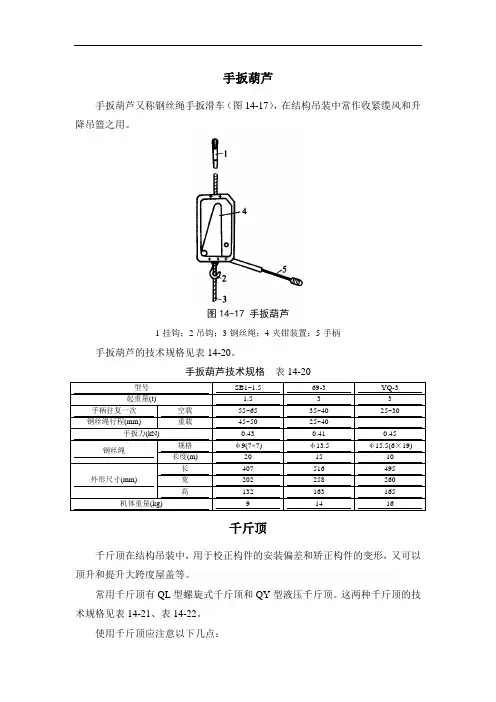

手扳葫芦手扳葫芦又称钢丝绳手扳滑车（图14-17），在结构吊装中常作收紧缆风和升降吊篮之用。
图14-17 手扳葫芦1-挂钩；2-吊钩；3-钢丝绳；4-夹钳装置；5-手柄手扳葫芦的技术规格见表14-20。
手扳葫芦技术规格表14-20型号SB1~1.5 69-3 YQ-3起重量(t) 1.5 3 3 手柄往复一次空载55~65 35~40 25~30 钢丝绳行程(mm) 重载45~50 25~40手扳力(kN) 0.43 0.41 0.45钢丝绳规格φ9(7×7) φ13.5 φ15.5(6×19) 长度(m) 20 15 10外形尺寸(mm) 长407 516 495 宽202 258 260 高132 163 165机体重量(kg) 9 14 16千斤顶千斤顶在结构吊装中，用于校正构件的安装偏差和矫正构件的变形，又可以顶升和提升大跨度屋盖等。
常用千斤顶有QL型螺旋式千斤顶和QY型液压千斤顶。
这两种千斤顶的技术规格见表14-21、表14-22。
使用千斤顶应注意以下几点：（1）千斤顶使用前应拆洗干净，并检查各部件是否灵活、有无损伤；液压千斤顶的阀门、活塞、皮碗是否良好，油液是否干净。
（2）使用千斤顶时，应放在平整坚实的地面上。
如松软地面，应铺设垫板。
物件的被顶点应选择坚实的平面部位，还需加垫木板，以免损坏物件。
QL型螺旋千斤顶技术规格（JB 2592-91）表14-21注：型号QL—普通螺旋千斤顶，G—高型，L—低型。
QY型油压千斤顶技术规格（JB 2104-91）表14-22注：1．型号QYL—立式油压千斤顶，QW—立卧两用千斤顶，G—高型，D—低型；2．起升进程为油泵工作10次的活塞上升量。
（3）应严格按照千斤顶的额定起重量使用。
每次顶升高度不得超过活塞上的标志。
如无标志，每次顶升高度不得超过螺杆丝扣或活塞总高的3/4，以免将螺杆或活塞全部升起而损坏千斤顶。
（4）顶升时，先将物件稍微顶起一点后暂停，检查千斤顶、地面、垫木和物件等情况是否良好，如发现千斤顶偏斜和垫木不稳等不良情况，必须进行处理后才能继续工作。
手动葫芦使用注意事项课件
简介
手动葫芦的构造与原理
手动葫芦的构造
手动葫芦主要由吊钩、手拉链条、齿 轮、吊环等部件组成。
手动葫芦的工作原理
通过手拉链条的拉动，带动齿轮转动， 从而提升或下降吊钩上的重物。
手动葫芦的种类与用途
手动葫芦的种类
手动葫芦按用途可分为单用葫芦、 两用葫芦和三用葫芦。
在使用过程中，要佩戴安全帽、 手套等防护用品，确保操作人
员的安全。
在使用过程中，要注意观察周 围环境的变化，避免在危险区
域使用手动葫芦。
在使用过程中，要注意保持手 动葫芦的清洁和润滑，确保其
正常运转。
常见故障及排除方法
手动葫芦的常见故障及原因分析
手动葫芦运转不灵活
原因可能是内部齿轮或轴承磨损、润滑不足 或异物卡住。
01
02
03
储存环境
手动葫芦应存放在干燥、 通风良好、无阳光直射的 环境中。
避免潮湿
避免手动葫芦接触潮湿的 环境，防止锈蚀和电气故 障。
运输要求
在运输过程中，应避免手 动葫芦受到剧烈震动和撞 击。
安全警示与案例分析
手动葫芦使用的安全警示
确认手动葫芦的额定承载能力， 不得超载使用。
检查手动葫芦的部件是否完整， 如有损坏或缺失，应立即停止 使用。
对于长期不使用的葫芦，应进行全面检查和维护，确保 其正常运转。
维护与保养
手动葫芦的日常维护与保养
01
02
03
04
检查外观
检查手动葫芦的外观是否完好， 有无明显的损伤或变形。
转动链条
转动链条，检查是否顺畅，有 无卡滞或松动。
检查吊钩
检查吊钩的完好性，有无裂纹、 变形或磨损。
检查控制手柄
手拉葫芦及千斤顶
千斤顶按工作原理分为
(1)螺旋千斤顶：采用螺杆或由螺杆推动的升降套筒作为刚 性顶举件的千斤顶。 (2)齿条千斤顶：采用齿条作为刚性顶举件的千斤顶。 起 重能力一般为3～5 t，最大的起重量约为15 t。 (3)油压千斤顶：采用柱塞或液压缸作为刚性顶举件的千斤 顶。 油压千斤顶具有起重量大、操作省力、上升平稳、安 全可靠等优点，但它的上升速度比齿条式、螺旋式千斤顶 要慢，一般的不能在水平方向操作使用，油压千斤顶的起 重为5～30t，最大可达500t；起升的高度为100～200mm。 油压千斤顶有手动和电动的两种。
谢
谢
观
赏！
手拉葫芦的特点
手拉葫芦具有安全可靠、维护简便、机 械效率高、手链拉力小、自重较轻便于携 带、外形美观尺寸较小、经久耐用的特点， 适用于工厂、矿山、建筑工地、码头、船 坞、仓库等用作安装机器、起吊货物，尤 其对于露天和无电源作业，更显示出优越 性。
手拉葫芦的注意事项
• 使用前需检查机件完好无损，传动部分及起重链条 润滑良好，空转情况正常，制动可靠。 • 禁止用两台及两台以上葫芦同时起吊一台重物。 • 不得吊挂超过规定起重量的重物。 • 严禁重物吊起吊钩的尖端和用起重链条捆扎重物。 • 重物的升降不得超过上、下行程的极限。 • 不可斜拉重物和横向牵引。 • 链条扭结时应禁止使用。 • 发现手拉力大于正常拉力，应立即停止使用并进行 检查，不可猛拉，更不能增人硬拉。
2、液压千斤顶工作原理示意图
螺旋千斤顶
• 螺旋千斤顶 机械原理，以往复扳动手柄， 拔爪即推动棘轮间隙回转，小伞齿轮带动 大伞齿轮、使举重螺杆旋转，从而使升降 套筒获得起升或下降，而达到起重拉力的 功能。但不如液压千斤顶简易。
齿条千斤顶
• 也叫齿条顶升器 （Rack-pinion jack ）。采用齿 条作为刚性顶举件的千斤顶，由齿条、齿轮、 手柄等组成，在承载齿条的上方有一转动头， 用来放置被举升的载荷。使用时，只要摇动手 柄，齿便带动齿条上升或下降，从而实现重物 的上升或下降。有时被举升的载荷也可以放在 侧面的凸耳上，但在此情况下，由于齿条受着 偏心载荷，所以其允许的举重量只能是额定举 重量的一半。为了支持其所举起的载荷，防止 由于自重的降落应装有安全摇柄装置。
手动葫芦吊机原理
手动葫芦吊机原理手拉葫芦是一种使用简单，携带方便的手动起重机械，也称倒链，链条葫芦等名字，它适用于小型设备物品的短距离吊装，起重量一般在10吨，起吊高度一般在6米，而且还非常的省力，价格便宜，广泛适用于工厂，矿工，建筑等领域用作安装机械，吊装设备，特别是在无电源，空间狭窄的地方作业具有明显的优势。
手拉葫芦分类手拉葫芦被细分成了很多种类，常见的按材质被分为合金钢，不锈钢，防爆，铝合金手拉葫芦。
按外形被分为圆形，三角型，方形，迷你型手拉葫芦。
手拉葫芦结构手拉葫芦虽然看起来体型小巧，但它是由70多个部件组成，主要是由链轮，手拉链，传动齿轮，起重链条以及上下吊钩等几个大部件组成，传动方式一般为齿轮式传动，这也是现在最广泛的传动方式，由起重链轮传动，与下吊钩相连接的是起重链条，传递人力拽引动力的是手链条，下吊钩用于吊挂货物。
手拉葫芦工作原理手拉葫芦就是升级版的滑轮，完全继承了滑轮的优点，手拉葫芦省力就是利用力学原理，通过人力驱动手拉链条从而产生牵引力，利用齿轮传动方式，小齿轮带动大齿轮，将放大的力矩传递出来，以便带动起重链条完成对重物的起吊提升。
手拉葫芦向上提升货物时，向下拉动手链使手链轮作顺时针方向转动，手链轮转动，将摩擦片棘轮，制动器压成一体共同旋转，于是手链轮带动各传动齿轮传动，使起重链轮带动链条让货物平稳的提升，采用棘轮摩擦片式单向制动器，在载荷下能自动制动，棘爪在弹簧的作用下与齿轮咬合，保证货物停留在空中任何位置不会自行下坠。
下降时，向下拉动另一根手链条，使手链轮作逆时针转动，这时齿爪放开棘轮，在下吊钩等自重的作用下，可平稳的下降，在手链条停止拉动时，制动器立即恢复制动功能，使货物能在任意位置停住。
手拉葫芦铁链的制造手拉葫芦的主要部件是用合金钢材料制造，起重链条是手拉葫芦最重要和关键部件之一，材料采用合金钢，根据吨位不同，链条的规格也不同，1吨的链条直径为6毫米，3吨的链条直径为8毫米，了解一下链条是怎么制造出来的。
HSZ-A系列手拉葫芦PPT课件
2021/4/8
8
2021/4/8
4
HSZ-A系列手拉葫芦参数
• 卧式千斤顶千斤顶是用刚性顶举件作为工作装置,通过顶部托座或底 部托爪在小行程内顶升重物的轻小起重设备zmjt056。
• 卧式千斤顶千斤顶主要是以人力驱动为主，起重量范围大，顶举高 度一般不超过 400毫米，广泛应用于设备检修和安装。
2021/4/8
5
电力、建筑的生产施工，码头、船坞、仓库的机器安装、货物起吊、 车辆装卸等，尤其适用于露天及无电源作业。
2021/4/8
3
HSZ-A系列手拉葫芦参数
• 卧式千斤顶千斤顶是用刚性顶举件作为工作装置,通过顶部托座或底 部托爪在小行程内顶升重物的轻小起重设备zmjt056。
• 卧式千斤顶千斤顶主要是以人力驱动为主，起重量范围大，顶举高 度一般不超过 400毫米，广泛应用于设备检修和安装。
• 该产品已出口美国、 法国、加拿大、印 尼、俄罗斯、越南、 澳大利亚、韩国、 伊朗等多个国家， 获得客户的一致好 评。
• 因产品生产批次、 具体型号不同，以 上图片仅供参考， 详情可联系我们的 销售人员进行具体 核实。
2021/4/8
6
谢谢观看 THANKS
2021/4/8
7
感谢您的阅读收藏，谢谢！
HSZ-A系列 手拉葫芦
中煤集团
2021/4/8
1
目录
HSZ-A系列手拉葫芦 的介绍
一
HSZ-A系列手拉葫芦 参数
三
2021/4/8
HSZ-A系列手拉葫 芦参数
二
HSZ-A系列手拉葫芦 图片
四
2
பைடு நூலகம்
HSZ-A系列手拉葫芦的介绍
起重机分类
2020/6/14
44
三 桥式起重机
通用型QD如下图所示：
2020/6பைடு நூலகம்14
45
三 桥式起重机
门式起重机等。 5.按使用场合分：通用门式起重机、造船门式起重机、水电
站门式起重机等。 6.按起重小车分：自行小车式门式起重机、牵引小车式门式
起重机、手拉葫芦式门式起重机等。
2020/6/14
48
四 门式起重机
结构形式为：
1.A型双主梁小车式 2.U型双主梁小车式 3.L型单主梁小车式（受力情况好，
2020/6/14
28
三 桥式起重机
LX电动单梁悬挂起重机如下图所示：
2020/6/14
29
三 桥式起重机
电动葫芦桥式起重机
2020/6/14
30
三 桥式起重机
电动葫芦桥式起重机小车
A2固定式葫芦 小车架
2020/6/14
31
三 桥式起重机
电动葫芦桥式起重机主梁内部结构图（偏轨）
挂板
方钢轨道
额定起重量20/5t，跨度16.5m，工作级别A6，室内用吊钩桥式 起重机，应标记为：QD 20/5t-16.5m A6 GB/T14405
2020/6/14
23
三 桥式起重机
电动单梁起重机基本构造
1、具有运行机构的桥架和沿着主梁工字钢下翼缘移动的电动葫芦。 2、电动葫芦──用于升降重物和沿着主梁运行，相当于桥式起重 机的起重小车。 主要参数为： Q=0.5~20t，H=6~30m,Ｖ升=7~8m/min ， V运=20~30m/min 操纵分式──地面／驾驶室 （Ｖ运＝20、30、45、60m/min）
葫芦起重机结构及机构
第1节 葫芦式起重机类组型划分
葫芦式起重机类组型划分如表2-1-1所示。
第2节 葫芦式起重机典型产品示意图
从表2-1-1产品类组划分中选出典型的产品，用示意图进一 步进行介绍。 一、手动葫芦 1．手拉葫芦 如图2-2-1所示。 2．钢丝绳手扳葫芦 如图2-2-2所示。 3．环链手扳葫芦 如图2-2-3所示。 如图2-2-5所示。
二、电动葫芦 （一）环链电动葫芦 如图2-2-4所示。 （二）板链电动葫芦
（三）气动环链葫芦 如图2-2-6所示。 （四）钢丝绳电动葫芦 1．固定式电动葫芦 如图2-2-7所示。
2．单轨小车式电动葫芦 (1)标准筑高度的轨小车式电动葫芦 ①直线形轨道、刚性连接的手拉小车式电动葫芦，如图2-28所示。 ②曲线形轨道、铰式连接的手拉小车式电动葫芦，如图2-29所示。
下翼缘局部弯曲强度尤为重要（具体内容将在第1 2章第3节 做重点介绍）；刚度包括静刚度和动刚度；稳定性包括整体 稳定性和局部稳定性。 (2)结构要合理适用 葫芦式起重机用做轻小起重设备较多 ，当用在老厂房改造等低矮厂房和仓库之时，为保证足够的 起升高度，起重机主梁高度经常受到一定限制，自然主梁建 筑高度愈低愈好，但又必须保证有足够的强度、刚度和稳定 性。对于起重量不大、中小跨度的葫芦式重机，主梁可以直 接选用工字钢及工字钢和其他型钢的组合断面主梁，其优点 是不仅建筑高度低，同时又节省了大量的铆焊工时，降低了 成本，但必须注意工字钢下翼缘是否有足够的局部弯曲强度 ，如果工字钢下翼缘（葫芦车轮作用处）窄而厚较理想，若 宽而薄则不妥，这是葫芦式起重机最忌讳的。若用 H 钢作为 主梁最好，它建筑高度低，翼缘厚，抗局部弯曲台旨力强。 当起重量较大，且是中大跨度时，采用箱形断面梁可获得建 筑高度低，刚性又好，又可以采用自动焊的理想结构。
手拉葫芦吊装用具安全作业知识(PPT57页)
一、葫芦的分类及简介
动力葫芦
•多数动力葫芦采用由人在地面使用尾线控制按纽跟随操控或在 司机室内操纵 •随着科学技术的进步，现在有一些企业已采用无线远距离遥控 的方式
一、葫芦的分类及简介
动力葫芦
•动力葫芦除可单独使用外，还可同手动、链动或电动小车装 配在一起，悬挂在建筑物的顶棚或起重机的梁上使用 •用途十分广泛的轻小型起重设备。特点是体积小、重量轻、 承载能力大
二、手动葫芦
操作要点
➢ 起吊高度不得超过标准值
防止链条拉断造成事故
二、手动葫芦
操作要点
➢ 链条不得翻转、扭曲
➢ 不得外拉斜吊
二、手动葫芦
操作要点
➢ 严禁将下吊钩回扣到链条上进行起吊
二、手动葫芦
操作要点
➢ 慢慢拉动牵引链条 ➢ 起重链条受力后检查： ➢ 齿轮啮合 ➢ 链条 ➢ 自锁装置 ➢ 确认各部分情况良好
一、葫芦的分类及简介
应用广泛
•小型设备和各类重物的短距离移位安装 •大型构件吊装时的轴线找正 •较大的设备和构件运输时捆绑、拉紧捆绑 绳索 •许多拆除工作中的扯、拽 •吊装轻型构件 •拉紧拔杆缆风绳 •可在水平、垂直、倾斜等任何方向使用
一、葫芦的分类及简介
工作级别
手拉葫芦工作级别，按其使用工况分为两级: Z级一重载频繁使用; Q级—轻载、不经常使用
一、葫芦的分类及简介
气动葫芦的优点
•无电火花 •可连续、频繁作业 •运行速度快，是电葫芦的３倍，手动葫芦的5倍 •可无级调速 •体积小、重量轻（铝合金外壳） •零冲击力 •制动迅速可靠、定位准确 •操作简单、方便 •可在特殊、恶劣环境下工作（防水、防腐蚀、防爆）
二、手动葫芦
手扳葫芦是通过人力扳动手柄借助杠杆原理获得与负载 相匹配的直线牵引力，轮换地作用于机芯内负载的一个钳 体，带动负载运行 手拉葫芦是通过曳动手链条、手链轮转动，将摩擦片棘 轮、制动器座压成一体共同旋转，5齿长轴转动片齿轮、4 齿短轴和花键孔齿轮,装置在花键孔齿轮上的起重链轮带 动起重链条，从而平稳地提升重物 不同点是手拉葫芦是用手拉链条进行驱动，多用于垂直 提升重物；手扳葫芦是用搬手柄方式进行驱动，多用于水 平方向移动重物
起重机分类PPT幻灯片课件
式中：F──主梁上拱度； L──主梁跨度。 主梁的下挠──起重机使用一定时间后，主梁上拱度会逐渐减小， 直至消失，而出现下挠。 原因：①主梁制造不当；②不合理的使用；③高温的影响；④不 合理的修理。
2024/6/7
34
三 桥式起重机
主梁结构形式：1.正轨梁 2.偏轨梁
其符号有:LH、QD、QDY、QZ、QB、QE、QY、QC、QG、QL、SQ、 LHB 如：LH— 电动葫芦桥式起重机
QD— 吊钩桥式起重机（通用桥式起重机）
2024/6/7
21
三 桥式起重机
QDY—铸造桥式起重机 QZ— 抓斗桥式起重机 QB— 防爆桥式起重机 QE— 双小车吊钩桥式起重机 QY— 绝缘桥式起重机 QC— 电磁桥式起重机 QG— 挂梁桥式起重机 QL— 电磁挂梁桥式起重机 SQ— 手动双梁起重机 LHB—防爆电动葫芦桥式起重机 标记示例：
3.0
4.0
473
495
597
646
686
726
17
二 轻型起重设备
工字钢如下图所示
具体型号及尺寸见附表
2024/6/7
18
三 桥式起重机
桥式起重机的分类有很多种分法： 1.按构造分：如单梁桥式、双梁桥式、多梁桥式、
双小车桥式、多小车桥式等。 2.按取物装置分：如吊钩桥式起重机、抓斗桥式起
重机、电磁桥式起重机、集装箱桥式起重机等。 3.按用途分：如通用桥式起重机、冶金桥式起重机、
2024/6/7
45
三 桥式起重机
冶金起重机
2024/6/7
46
四 门式起重机
门式起重机的分类也有很多分法： 1.按构造分：单主梁门式起重机、双主梁门式起重机、箱型或桁架
手拉葫芦的构造及种类
倒链的结构和种类链式起重机是一种使用简便，携带方便的手动起重机械，俗称倒链，手拉葫芦，以下统称倒链。
它适用于小型设备和重物的短距吊装，临时挂置，及吊装大型组件时的调整等。
起重量一般在5～200kN范围内。
倒链具有结构紧凑，手拉力小，使用稳当，较其他起重机械容易掌握。
一、倒链的构造和种类倒链由链轮、手拉链、传动机械、起重链及上下吊钩等几部分组成。
其中，机械传动部分又可分为蜗轮式传动和齿轮式传动两种。
由于蜗轮式传动的机械效率很低，零件易磨损，所以现在也很少使用。
齿轮传动的倒链也有几种型号，其中SH型是制造单位较多，颇受欢迎的一种倒链，W A型是在SH型基础上改进的新产品，SBL是采用新型机构传动，它的机械率高，但自重略比SH型重一些。
齿轮传动的倒链有片状倒链，其起重量小，一般为2.5～10kN，起重时提升速度从2.24～0.65m／s；另一种类型是行星齿轮倒链，最大起重量可达200kN。
二、倒链的工作原理当提升重物时，手拉链使键轮按顺时针方向转动，链轮沿着圆盘套筒上的螺纹向里移动。
而将棘轮和摩擦片都压紧在链轮轴上（链轮轴与圆盘牢固形成一体），棘轮圈只能顺时针方向转动，棘爪在棘轮圈上跳动发出嘻嘻之声，链轮右端的齿轮带动齿轮（也称行星齿轮）与固定圈相啮合，使齿轮沿着链轮轴为中心顺时针方向转动，同时带动驱动机构和起重链轮转动，使起重链子上升，当不拉手拉链之后，重物是靠自重产生的自锁现象和棘爪阻止棘轮圈逆时针方向转动而停止在空中。
反之，当松下重物时，手拉链使链轮按逆时针方向转动，链条沿着圆盘套筒上的螺纹向外移动，而将棘圈摩擦片和圆盘套筒分离，则链轮轴右端的齿轮、带动齿轮与固定齿轮相啮合，使齿轮沿链轴为中心逆时针方向转动，同时带动驱动机构和起重链轮转动，使起重链子下降，当不拉手拉链之后，因链轮停止转动时，起重链轮传动机构同样沿着逆时针方向继续转动，使圆盘摩擦片及棘圈相互之间互相压紧而产生摩擦力，棘轮圈受棘爪阻止不能向逆时针方向转动，于是摩擦力作用在螺纹上产生自锁，使重物停止在空中。
HSZ型手拉葫芦的拆装与原理简介(建筑助手)
HSZ型手拉葫芦的拆装与原理简介下面就为你介绍：结构：主要是由手链条、手链轮、制动器、五齿长轴、片齿轮、四齿短轴、花键孔齿轮、起重链轮和起重链组成。
其工作原理为：（参见明细图）拉动手链条（１５），手链轮（９）转动，将摩擦片（１１）、棘轮（１４）、制动器座（1０）压成一体，带动５齿长轴（５）旋转，５齿长轴与片齿轮（８）啮合，片齿轮与四齿短轴（７）压成一体，４齿短轴与花键孔齿轮（６）啮合，花键孔齿轮与起重链轮（４）以花键联接，带动起重链条（１），提升重物。
首先介绍一下手拉葫芦的零件明细（本图出自网络）下面为你实拍组装过程：零件介绍：零件上的编号为自编号，是便于向你介绍，跟明细图上的编号无关1、侧板2、手链轮 3 、起重链轮4、摩擦片(两片）5、外壳6、四齿短轴（跟平齿轮连在一起）7、棘轮8、轴承外套9、摩擦片座10、花键孔齿轮11、轴承滚珠12、外侧板13、固定钩14、五齿长轴（新的是坏的，旧的是好的）15 起重链靠轮16、手拉链17、起重链18、起重吊钩19、固定轴（连接两侧板）这就是起重轴，中间是镶入起重链的，左侧为花键轴,与花键孔齿轮配合涂抹锂基脂润滑脂是为了便于固定滚珠，当然，还起润滑的作用排好滚珠的样子四齿短轴轴套，图上标注误写“此”将套插入侧板孔内插好后的样子将组装好轴承的起重轴插入侧板安装上花键孔齿轮装好花键孔齿轮的样子这是五齿长轴，虽然是新买的，但看上去比旧的还旧左端螺纹是多头螺纹插入起重轮中心孔内安装弹簧卡外侧板，固定四齿短轴齿轮用的齿轮端已经组装好了反过来，组装另一端这是起重链靠轮，插到下端孔内依次装入固定钩、起重链将另一侧板对准、装入这是摩擦片座在装摩擦片座和摩擦片、棘轮之前，将棘轮钩扳到远离棘轮位置，以方便安装依次装上摩擦片座、摩擦片、棘轮、摩擦片装好后放下棘轮钩这是手链轮，有大面的一端装在靠摩擦片处这是另一端，拧到底后拧上螺丝，加装止退开口销拧紧螺丝后，看看侧面吧固定好起重链的一端将手拉链放入手拉链轮内盖好端盖拧紧螺丝将另一端盖盖上、固定至此完全组装好了，看看全貌吧还要看一下铭牌，这是个1吨的手拉葫芦最后看一下损坏的五齿长轴，齿形已经变成刀形了。
HS-VN型系列手拉葫芦
HS-VN系列手拉葫芦——鑫轶鹰起重一、简介HS-VN型系列手拉葫芦是一种简易、携带方便的手动起重机械，通用于工厂，矿山、建筑工地、农业生产以及码头、船坞、仓库等用作安装机器、起吊货物的装卸车辆，尤其对于露天及无电源作业，更有其重要之功用。
HS-VN型系列手拉葫芦（鑫轶鹰起重）注：图片由沈阳鑫轶鹰起重机械有限公司提供鑫轶鹰起重公司的VN系列手拉葫芦还可与各种手动单轨行车配套使用组成起重运输小车，运用于单轨架空运输。
手动单梁桥式起重机和悬臂式起重机上。
二、结构示意图HS-VT型手拉葫芦结构示意图（鑫轶鹰起重）注：图片由沈阳鑫轶鹰起重机械有限公司提供三、主要型号注：数据由沈阳鑫轶鹰起重机械有限公司提供四、特点鑫轶鹰起重公司VN系列手拉葫芦在结构设计与使用性能上，具有五大特点：1、使用安全可靠，维护简便。
2、机械效率高，手链拉力小。
3、自重较轻，便于携带。
4、外形美观，尺寸较小。
5、经久耐用。
五、使用规则1.严禁斜拉超载使用。
2.严禁用人力以外的其他动力操作。
3.在使用前须确认机件完好无损，传动部分及起重链条润滑良好，空转情况正常。
4.起吊前检查上下吊钩是否挂牢，起重链条应垂直悬挂，不得有错扭的链环，双行链的下吊钩架不得翻转。
5.操作者应站在与手链轮同一平面内拽动手链条，使手链轮沿顺时针方向旋转，即可使重物上升；反向拽动手链条，重物即可缓缓下降。
6.在起吊重物时，严禁人员在重物下做任何工作或行走动作，以免发生重大事故。
7.在起吊过程中，无论重物上升或下降，拽动手链条时，用力应均匀和缓，不要用力过猛，以免手链条跳动或卡环。
8.操作者如发现手拉力大于正常拉力时，应立即停止使用。
防止破坏内部结构，以防发生坠物事故。
9.待重物安全稳固着陆后，再取下手拉葫芦下钩。
10.使用完毕后，轻拿轻放，置于干燥、通风处，涂抹润滑油放好。
错误操作图（鑫轶鹰起重操作规程）六、维护方法1.使用完毕应将葫芦清理干净并涂上防锈油脂，存放在干燥地方，防止手拉葫芦受潮生锈和腐蚀。
HSH-A619系列手扳葫芦
03 HSH-A619系列手扳葫芦特点
HSH-A619系列手扳葫芦特点
• 安全可靠，经久耐用。 • 性能好，维修简便。 • 体积小，重量轻，携带方便。 • 手扳力小，效率高。结构先进，外形美观.
04 HSH-A619系列手扳葫芦样图
HSH-A619系列手扳葫芦样图
非常感谢您的聆听
中煤集团
02 HSH-A619系列手扳葫芦原理
HSH-A619系列手扳葫芦原理
• HSH-A619系列手扳葫芦是通过人力扳动手柄借助杠杆原理获得与负载相匹 配的直线牵引力，轮换地作用于机芯内负载的一个钳体，带动负载运行。它 具有结构紧凑、重量轻、外形尺寸小、携带方便省力、安全可靠、使用寿命 长、手扳力小、对钢丝绳磨损小等优点。它可以进行提升、牵引、下降、校 准等作业。若配置特殊装置，不但可以作非直线牵引作业，且可以很方便的 选择合适的操作位置，或以较小吨位的机具成倍地扩大其负载能力，对于较 大吨位负载可以采用数个机具并列作业。
中煤集团
HSH-A619系列手扳葫芦
zmjt054
目录
01/ HSH-A619系列手扳葫芦 简介
02/ HSH-A6பைடு நூலகம்9系列手扳葫芦 原理
03/ HSH-A619系列手扳葫芦 特点
04/ HSH-A619系列手扳葫芦 样图
01 HSH-A619系列手扳葫芦简介
HSH-A619系列手扳葫芦简介
• HSH-A 619 系列手扳葫芦是以一种轻小型，多用途手动起重、牵引机械， 广泛应誓于电厂，矿山，造船，建筑，运输，邮电等部门的设备安装，物品 起吊，机件牵引，散件捆绑，线路拉紧及焊接对位等场合，尤其在狭小的工 作场所，野外高空作业和各种不同角度的牵拉更显其优越性。手扳葫芦具有 体积小、重量轻，外形美观、手扳力小、安全可靠，使用寿命长等显著优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
手拉葫芦：日本进口手拉葫芦，其设计先进，制造工艺合理，性能优异，为国内外市场高档起重葫芦产品之一。
具有外形美观，体积小，使用安全可靠，整机强度优；传动效率高，手拉轻巧，手拉链手感好，大大减轻操作者的劳动强度等优点。
特点：本产品主要机件选用优质钢材制造，在设计与使用性能上具有以下特点：安全可靠，经久耐用性能好、维修简便体积小、重量轻、携带方便手扳力小、效率高结构先进、外观美观HS 系列手拉葫芦用途：HS 系列手拉葫芦是一种使用简易、携带方便的手动起重机械，适用于工厂、矿山、建筑工地、农业生产以及码头、船坞、仓库等用作安装机器、起吊货物和装卸车辆，尤其对于露天及无电源作业，更有其重要之功用。
HS 系列手拉葫芦可与各种手动单轨行车配套使用组成手动起重运输小车，适用于单轨架空运输，手动单梁桥式起重机和悬臂式起重机上。
手拉葫芦是一种使用简易、携带方便的手动起重机械，适用于工厂、矿山、建筑工地、农业生产以及码头、船坞、仓库等用作安装机器、起吊货物和装卸车辆，尤其对于露天及无电源作业，更有其重要之功用。
手拉葫芦可与各种手动单轨行车配套使用组成手动起重运输小车，适用于单轨架空运输，手动单梁桥式起重机和悬臂式起重机上。
特点：HS 系列手拉葫芦在结构设计与使用性能上具有五大特点：使用安全可靠，维护简单。
机械效率高，收链拉力小。
自重较轻，便于携带。
外形美观，尺寸较小。
经久耐用。
结构：HS 系列手拉葫芦采用对称排列二级正齿轮传动结构。
使用规则：严禁超载使用。
严禁用人力以外的其他动力操作。
在使用前须确认机件完好无损，传动部分及起重链条润滑良好，空转情况正常。
起吊前检查上下吊钩是否挂牢。
严禁重物吊在尖端等错误操作。
起重链条应垂直悬挂，不得有错扭的链环，双行链的下吊钩架不得翻转。
操作者应站在与手链轮同一平面内拽动手链条，使手链轮沿顺时针方向旋转，即可使重物上升；反向拽动手链条，中午即可缓缓下降。
在起吊重物时，严禁人员在重物下做任何工作或行走，以免发生人身事故。
在起吊过程中，无论重物上升或下降，拽动手链条时，用力应均匀和缓，不要用力过猛，以免手链条跳动或卡环。
操作者如发现手拉力大于正常拉力时，应立即停止使用。
维护方法：使用完毕应将葫芦清理干净并涂上防锈油脂，存放在干燥地方。
维护和检修应由较熟悉葫芦机构者进行，防止不懂本机性能原理者随意拆装。
葫芦经过清洗维修，应进行空载试验，确认工作正常，制动可靠时，才能交付使用。
制动器的摩擦表面必须保持干净。
制动器部分应经常检查，防止制动失灵，发生中物自坠现象。
HSZ-80A型系列手拉葫芦用途及特点：HSZ-80A 型系列手拉葫芦是我厂最新推出的、设计先进、质量可靠、使用性能优越的新一代产品。
它具有HSZ-80系列手拉葫芦的优良性能，并突破了传统的圆形结构，采用了等边三角弧形，使产品造型更加新颖美观，符合当代潮流。
HSZ-80A型系列手拉葫芦广泛用于工厂、矿工、码头、仓库、建筑工地、农业生产等各个领域，用以升降货物和吊装设备，尤其是在无电源或场地狭小的情况下作业，更显示出优越性。
该系列手拉葫芦可与单轨行车配套使用组成起重运输小车，用于单轨架空运输，或用于手动单梁起重机和悬臂式起重机上。
HSZ-80A 型系列手拉葫芦是依据《ZBJ-89》标准设计制造的，主要零部件和整机性能均经严格的检查和测试，产品的可靠度大大提高，保证使用安全。
