人教版必修 弹力探究弹簧伸长量与弹力的关系
实验专题：探究弹簧弹力和弹簧伸长量的关系答案解析
实验专题：探究弹簧弹力和弹簧伸长量的关系答案解析答案解析1.【答案】(1)C(2)等于【解析】(1)因为弹簧是被放在水平桌面上测得的原长，然后把弹簧竖直悬挂起来后，由于重力的作用，弹簧的长度会增大，所以图线应出现x轴上有截距，C正确，A、B、D错误．(2)如果将指针固定在A点的下方P处，在正确测出弹簧原长的情况下，再作出x随F变化的图象，则在图象上x的变化量不变，得出弹簧的劲度系数与实际值相等.2.【解析】(1)F-L图线如图所示：(2)弹簧的原长L0即弹力为零时弹簧的长度，由图象可知，L0＝5×10－2m＝5 cm.劲度系数为图象直线部分的斜率，k＝20 N/m.(3)记录数据的表格如下表(4)优点：可以避免弹簧自身重力对实验的影响．缺点：弹簧与桌面及绳子与滑轮间存在的摩擦会造成实验误差．3.【解析】(1)在做实验的时候一般步骤为先组装器材，然后进行实验，最后数据处理，故顺序为CBDAEF.(2)①根据描点法，图象如图所示②、③根据图象，该直线为过原点的一条直线，即弹力与伸长量成正比，即F＝kx＝0.43x.式中的常数表示弹簧的劲度系数，即表示使弹簧伸长或者压缩1 cm所需的外力大小为0.43 N.4.【答案】(1)如图所示30F弹＝30Δx(2)B(3)A【解析】(1)如图所示，直线的斜率的倒数表示弹簧的劲度系数，即k＝，代入数据得kA ＝N/m≈30 N/m，所以弹簧的弹力大小F弹跟弹簧伸长量Δx的函数关系是F弹＝30Δx.5.【解析】(1)描点作图，如图所示：(2)图象的斜率表示劲度系数，故有：k＝＝N/m＝50 N/m(3)图线与L轴的交点坐标表示弹簧不挂钩码时的长度，其数值大于弹簧原长，因为弹簧自身重力的影响．6.【答案】(1)6.93(2)A(3)弹簧受到的拉力超过了其弹性限度【解析】(1)弹簧伸长后的总长度为14.66 cm，则伸长量Δl＝14.66 cm－7.73 cm＝6.93 cm.(2)逐一增挂钩码，便于有规律地描点作图，也可避免因随意增加钩码过多超过弹簧的弹性限度而损坏弹簧．(3)AB段明显偏离直线OA，伸长量Δl不再与弹力F成正比，是超出弹簧的弹性限度造成的．7.【解析】(1)根据题意知，刻度尺的最小刻度为1毫米．读数时，应估读到毫米的十分位，故l5、l6记录有误．(2)按(1)中的读数规则，得l3＝6.85 cm，l7＝14.05 cm.(3)根据题中求差方法，可知d4＝l7－l3＝7.20 cm(4)根据l4－l0＝4Δl＝d1，l5－l1＝4Δl＝d2，l6－l2＝4Δl＝d3，l7－l3＝4Δl＝d4，有Δl＝＝1.75 cm.(5)根据胡克定律F＝kx得mg＝kΔl，k＝＝N/m＝28 N/m8.【答案】(1)450(2)10【解析】(1)当F＝0时，弹簧的长度即为原长，由胡克定律可知图象的斜率表示劲度系数大小．(2)弹簧秤的示数为3 N，则伸长量为3/50＝0.06 m，则长度为10 cm.9.【解析】(1)描点作出图象，如下图所示．(2)图象跟坐标轴交点的物理意义表示弹簧原长．由图象可知，弹簧的劲度系数应等于直线的斜率，即k＝＝200 N/m.10.【答案】(1)竖直(2)稳定L3 1 mm(3)Lx(4)4.910【解析】(1)为保证弹簧的形变只由砝码和砝码盘的重力产生，所以弹簧轴线和刻度尺均应在竖直方向．(2)弹簧静止稳定时，记录原长L0；表中的数据L3与其他数据有效位数不同，所以数据L3不规范，标准数据应读至cm位的后两位，最后一位应为估读值，精确至0.1 mm，所以刻度尺的最小分度为1 mm.(3)由题图知所挂砝码质量为0时，x为0，所以x＝L－Lx(L为弹簧长度)．(4)由胡克定律F＝kΔx知，mg＝k(L－Lx)，即mg＝kx，所以图线斜率即为弹簧的劲度系数k＝＝N/m＝4.9 N/m同理，砝码盘质量m＝＝kg＝0.01 kg＝10 g11.【解析】(1)根据表格中的各组数据在坐标纸上标出相应的点，然后用平滑曲线连接这些点，作出的图象如图所示．(2)根据作出的图线可知，钩码质量在0～500 g范围内图线是直线，表明弹力大小与弹簧伸长量关系满足胡克定律．在这个范围内的曲线上找到相距较远的两点，利用这两点的坐标值计算弹簧的劲度系数k＝＝N/m＝25.00 N/m.12.【解析】(1)本题考查探究弹簧弹力与形变关系的实验，意在考查考生对实验步骤的识记、实验数据的处理方法、分析归纳能力．根据实验先后顺序可知，实验步骤排列为CBDAEF.(2)②由图象可得k＝＝0.43 N/cm，所以F＝0.43x(N)．13.【答案】(1)10(2)200(3)b【解析】(1)当F＝0时，弹簧长度为原长，由题图得，原长为10 cm.(2)由公式F＝kx得k＝＝＝N/m＝200 N/m(3)当弹簧长度小于原长时，处于压缩状态，故是图线b14.【答案】(1)弹簧测力计刻度尺(2)kFL(3)控制变量法(4)12.5【解析】(1)用弹簧测力计测量力的大小，用刻度尺测量长度．(2)由题目所给数据分析可知：当力一定时，伸长量和长度成正比；当长度一定时，伸长量和力成正比，故有x＝kFL(取一组数据验证，式中的k不为零)．(3)研究伸长量与拉力、长度的关系时，可以先控制其中一个量不变，如长度不变，再研究伸长量和拉力的关系，这种方法称为控制变量法．这是物理实验中的一个重要研究方法．(4)代入表中数据把式中的k求出，得k＝0.000 8 N－1，再代入已知数据，L＝20 cm，x＝0.2 cm，可求得最大拉力F＝12.5 N.15.【答案】CBDAEFG【解析】根据实验的实验操作过程应先安装仪器，再挂钩码然后记录数据，分析数据，最后整理即可，排列先后顺序为CBDAEFG.。
实验二：探究弹力和弹簧伸长的关系实验报告
实验二探究弹力和弹簧伸长的关系【实验原理】弹簧受到拉力会伸长，平衡时弹簧产生的弹力和外力大小相等，弹簧的伸长越大；弹力也就越大。
【实验目的】1、探索弹力与弹簧伸长的定量关系2、学习通过对实验数据的数学分析（列表法和图像法），把握弹簧产生的弹力与弹簧伸长之间的变化规律【实验器材】：弹簧一根，相同质量的砝码若干，铁架台一个（用来悬挂弹簧）。
实验中除了上述器材外，需要的器材还有：。
【实验步骤】（1）将铁架台放在实验桌上，将弹簧悬挂在铁架台上。
弹簧竖直静止时，测出弹簧的原长l0，并填入实验记录中。
（2）依次在弹簧下挂上一个砝码、两个砝码、三个砝码……。
每次，在砝码处于静止状态时，测出弹簧的总长或伸长，并填入实验记录中。
（3）根据测得的数据，以力为纵坐标，以弹簧的伸长量为横坐标，根据表中所测数据在坐标纸上描点。
（4）作弹簧的F-Δl图像。
按照坐标图中各点的分布与走向，尝试作出一条平滑的曲线（包括直线）。
所画的点不一定正好在这条曲线上，但要注意使曲线两侧的点数大致相同。
（5）以弹簧的伸长为自变量，写出曲线所代表的函数，首先尝试一次函数，如果不行则考虑二次函数……（6）解释函数表达式中常数的物理意义。
【实验纪录】弹簧原长l0=弹簧F -Δl 实验图像【实验结论】弹簧弹力大小跟弹簧伸长长度的函数表达式【问题与讨论】1、上述函数表达式中常数的物理意义2、如果以弹簧的总长为自变量，所写出的函数式应为3、某同学在做实验时得到下列一组数据，他由数据计算出弹簧的劲度系数为m N l F k /781020.35.22=⨯=∆=-试分析他对数据处理的方法是否正确？为什么？。
探究弹力和弹簧伸长量的关系
克定律.图线斜率旳大小在数值上等于弹簧旳劲度系
数k,则k=25 N/m.
答案 (1)看法析
(2)0~4.9 N 25
【例2】用一种支架、一根弹簧、一把直尺和一种已 知质量旳钩码,来测定某个不太重旳物体有多重,该 怎么做? 解析 本题主要考察试验措施旳拓展迁移能力. (1)将弹簧上端固定在支架上,下端挂上钩码(质量已 知为m),测出弹簧伸长x. (2)将钩码取下换上待测物体,测出弹簧伸长x′. (3)待测物体旳重力 mg x'. x 答案 看法析
1 2
6.25105
N/m
K3
F1'' x1''
250 0.02 102
N/m
2 6.25105
N/m
由K1、K2、K3旳值可得,百分比系数K与长度L成反比,
与截面积S成正比,故 K S K K' S 求出K'
L
L
设4 m长,截面积为0.8 cm2旳百分比系数为K0
S0
0.8
则 K0 K1
L0 0.05
出旳图线可能是下图中旳哪一种
(C )
解析 因为考虑弹簧本身重力旳影响,当不挂钩码 时,弹簧旳伸长量x≠0,所以选C.
3.做“探究弹力和弹簧伸长量旳关系”旳试验环节 如下： A.以弹簧伸长量为横坐标,以弹力为纵坐标,描出各 组数据(x,F)相应旳点,并用平滑旳曲线连接起来. B.记下弹簧不挂钩码时其下端在刻度尺上旳刻度L0; C.将铁架台固定于桌子上(也可在横梁旳另一侧挂上 一定旳配重),并将弹簧旳一端系于横梁上,在弹簧附 近竖直固定一刻度尺； D.依次在弹簧下端挂上2个、3个、4个、…钩码,并 分别记下钩码静止时,弹簧下端所相应旳刻度并统计 在表格内,然后取下钩码；

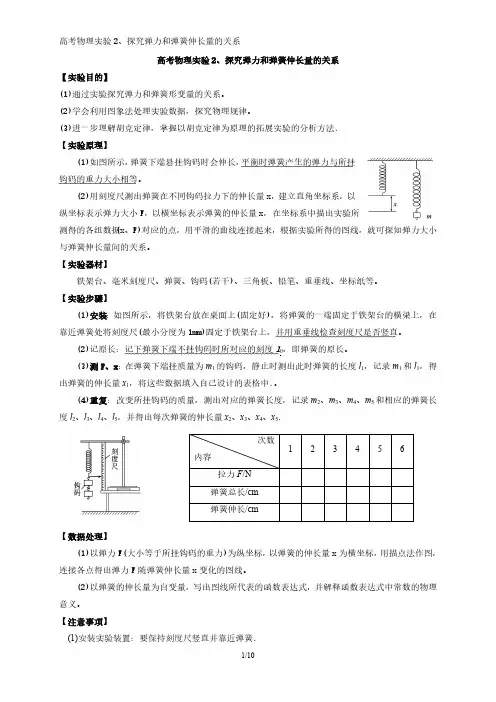

高考物理实验2、探究弹力和弹簧伸长量的关系-L
高考物理实验2、探究弹力和弹簧伸长量的关系【实验目的】(1)通过实验探究弹力和弹簧形变量的关系。
(2)学会利用图象法处理实验数据，探究物理规律。
(3)进一步理解胡克定律，掌握以胡克定律为原理的拓展实验的分析方法．【实验原理】(1)如图所示，弹簧下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与所挂钩码的重力大小相等。
(2)用刻度尺测出弹簧在不同钩码拉力下的伸长量x ，建立直角坐标系，以纵坐标表示弹力大小F ，以横坐标表示弹簧的伸长量x ，在坐标系中描出实验所测得的各组数据(x 、F)对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与弹簧伸长量间的关系。
【实验器材】铁架台、毫米刻度尺、弹簧、钩码(若干)、三角板、铅笔、重垂线、坐标纸等。
【实验步骤】(1)安装：如图所示，将铁架台放在桌面上(固定好)，将弹簧的一端固定于铁架台的横梁上，在靠近弹簧处将刻度尺(最小分度为1mm)固定于铁架台上，并用重垂线检查刻度尺是否竖直。
(2)记原长：记下弹簧下端不挂钩码时所对应的刻度l 0，即弹簧的原长。
(3)测F 、x ：在弹簧下端挂质量为m 1的钩码，静止时测出此时弹簧的长度l 1，记录m 1和l 1，得出弹簧的伸长量x 1，将这些数据填入自己设计的表格中．。
(4)重复：改变所挂钩码的质量，测出对应的弹簧长度，记录m 2、m 3、m 4、m 5和相应的弹簧长度l 2、l 3、l 4、l 5，并得出每次弹簧的伸长量x 2、x 3、x 4、x 5.【数据处理】(1)以弹力F(大小等于所挂钩码的重力)为纵坐标，以弹簧的伸长量x 为横坐标，用描点法作图，连接各点得出弹力F 随弹簧伸长量x 变化的图线。
(2)以弹簧的伸长量为自变量，写出图线所代表的函数表达式，并解释函数表达式中常数的物理意义。
【注意事项】(1)安装实验装置：要保持刻度尺竖直并靠近弹簧． 次数内容 123456拉力F /N 弹簧总长/cm 弹簧伸长/cm(2)不要超过弹性限度：实验中弹簧下端挂的钩码不要太多，以免超过弹簧的弹性限度．(3)尽量多测几组数据：要使用轻质弹簧，且要尽量多测几组数据．(4)观察所描点的走向：不要画折线．(5)统一单位：记录数据时要注意弹力及弹簧伸长量的对应关系及单位．【误差分析】(1)钩码标值不准确、弹簧长度测量不准确带来误差。
实验探究弹力和弹簧伸长量的关系
(4)若有一根合金丝的长度为20 cm,截面直径为
0.200 mm,使用中要求其伸长量不能超过原长的百分
之一,那么这根合金丝能承受的最大拉力为______N.
精品课件！
精品课件！
解析 (2)由题目所给的数据分析可知：当力、直径
一定时,伸长量与长度成正比,当力、长度一定时,伸
长量与直径成反比,当长度、直径一定时,伸长量与力
3.得出弹力和弹簧伸长之间的定量关系,解释函数表 达式中常数的物理意义.
【误差分析】
1.弹簧拉力大小的不稳定会造成误差.因此,使弹簧 的悬挂端固定,另一端通过悬挂钩码来充当对弹簧 的拉力,待稳定后再读数可以提高实验的准确度.
2.尽量精确地测量弹簧的长度，也是减小实验误差 的基本方法.
3.描点、作图不准确.
砝码质量
0
m/×102 g
标尺刻度 15.00 x/×10-2 m
1.00 18.94
2.00 22.82
3.00 26.78
4.00 5.00 6.00 7.00 30.66 34.60 42.00 54.50
(1)根据所测数据,在图4坐标纸上作出弹簧指针所指 的标尺刻度x与砝码质量m的关系曲线.
图6
解析 根据胡克定律F=k(h+L-L0)=kL+k(h-L0),从图 中知道当L=0时,F=10 N；当L=10 cm时,F=20 N；
将其代入方程联立得k=100 N/m,L0=15.0 cm.
答案 100
15.0
5.用纳米技术处理过的材料叫纳米材料,其性质与处 理前相比会发生很多变化.如机械性能会成倍地增 加,对光的反射能力会变得很低，熔点会大大地降 低,甚至有特殊的磁性质.现有一纳米合金丝,欲测 出其伸长量x与所受到的拉力F、长度L、截面直径 D的关系. (1)测量上述物理量需要的主要器材是:_______、 ________、___________等. (2)若实验中测量的数据如下表,根据这些数据请写 出x与F、L、D间的关系式：x=_________.(若用到 比例系数,可用k表示)
物理：《实验：探究弹力和弹簧伸长的关系》课件(新人教版必修1)
知识精析
一、实验步骤 1 ．将弹簧的一端挂在铁架台上，让其自然下垂，用刻
度尺测出弹簧自然伸长状态时的长度L0，即原长．
2．如图17－1所示，将已知质量的钩码挂在弹簧的下端， 在平衡时测出弹簧的总长并计算钩码的重力，填写在记录表 格里．
图17－1 1 F/N 2 3 4 5 6 7
L/cm
x/cm
3．改变所挂钩码的个数，重复上步的实验过程多次．
三、误差分析
1 ．误差来源：除弹簧测力计本身的误差外，还有读数
误差、作图误差等．
2．减小误差的办法 (1)实验过程中读数时眼睛一定要正视弹簧测力计的刻度， 要按有效数字和弹簧测力计的精度正确读数和记录． (2)作图时用刻度尺借助于三角板，使表示两力的对边一 定要平行．因两个分力 F1 、 F2 间的夹角 θ 越大，用平行四边 形定则作出的合力 F的误差ΔF就越大，所以，实验中不要把
二、实验步骤的分析判断 例 2 在“验证力的平行四边形定则”的实验中，实验 步骤如下： (1)在水平放置的木板上固定一张白纸，把橡皮条的一端 固定在木板上，另一端拴两根细绳套，通过细绳套同时用两 个测力计互成角度地拉橡皮条，使它与细绳套的结点到达某 一位置 O 点，在白纸上记下 O 点和两个测力计的示数 F1 和 F2． (2)在白纸上根据F1和F2的大小，应用平行四边形定则作 图求出合力F． (3)只用一只测力计通过细绳拉橡皮条，使它的伸长量与 两个测力计拉时相同，记下此时测力计的示数 F′和细绳套的 方向． 以上三个步骤中均有错误或疏漏，请指出错在哪里？
(3)解释函数表达式中常数的物理意义． 分析 根据已有数据选好坐标轴每格所代表的物理量的 多少，是作好图象的关键．作图象的方法是：用平滑的曲线 (或直线)将坐标纸上的各点连接起来．若是直线，应使各点 均匀分布于直线两侧，偏离直线太大的点应舍去．
人教版物理必修1第二章实验二：探究弹力和弹簧伸长的关系有答案
人教版物理必修1第二章实验二：探究弹力和弹簧伸长的关系一、实验探究题。
1. 某同学做“探究弹力和弹簧伸长量的关系”的实验．（1）图甲是不挂钩码时弹簧下端指针所指的标尺刻度，其示数为7.73cm；图乙是在弹簧下端悬挂钩码后指针所指的标尺刻度，此时弹簧的伸长量Δl为________cm；（2）本实验通过在弹簧下端悬挂钩码的方法来改变弹簧的弹力，关于此操作，下列选项中规范的做法是________．（填选项前的字母）A.逐一增挂钩码，记下每增加一只钩码后指针所指的标尺刻度和对应的钩码总重B.随意增减钩码，记下增减钩码后指针所指的标尺刻度和对应的钩码总重（3）图丙是该同学描绘的弹簧的伸长量Δl与弹力F的关系图线，图线的AB段明显偏离直线OA，造成这种现象的主要原因是________．2.某同学用如图所示的装置做“探究弹力和弹簧伸长量的关系”的实验．他先读出不挂钩码时弹簧下端指针所指刻度尺的刻度，然后在弹簧下端挂上钩码，并逐个增加钩码，分别记录指针所指刻度尺的刻度，所得数据列表如下：（1）当在弹簧下端挂上3个钩码时，指针所示位置如图所示，请将上表补充完整．（2）已知实验所用单个钩码质量为100g，当地重力加速度为9.8m/s2，则该弹簧的劲度系数为________N/m．（结果保留3位有效数字）3. 如图（a），一弹簧上端固定在支架顶端，下端悬挂一托盘；一标尺由游标和主尺构成，主尺竖直固定在弹簧左边；托盘上方固定有一能与游标刻度线准确对齐的装置，简化为图中的指针．现要测量图（a）中弹簧的劲度系数，当托盘内没有砝码时，移动游标，使其零刻度线对准指针，此时标尺读数为1.950cm；当托盘内放有质量为0.100kg的砝码时，移动游标，再次使其零刻度线对准指针，标尺示数如图（b）所示，其读数为________cm．当地的重力加速度大小为9.80m/s2，此弹簧的劲度系数为________N/m（保留3位有效数字）．4. 某同学为研究橡皮筋伸长与所受拉力的关系，做了如图下实验：①如图1所示，将白纸固定在制图板上，橡皮筋一端固定在O点，另一端A系一小段轻绳（带绳结）；将制图板竖直固定在铁架台上．②将质量为m=100g的钩码挂在绳结上，静止时描下橡皮筋下端点的位置A0；用水平力拉A点，使A点在新的位置静止，描下此时橡皮筋下端点的位置A1；逐步增大水平力，重复5次……③取下制图板，量出A1、A2、……各点到O的距离l1、l2、……；量出各次橡皮筋与OA0之间的夹角α1、α2……−l的图像如图2．④在坐标纸上做出1cosα完成下列填空：（1）已知重力加速度为g，当橡皮筋与OA0间的夹角为α时，橡皮筋所受的拉力大小为________（用g、m、α表示）．（2）取g=10m/s2，由图可得橡皮筋的劲度系数k=________N/m，橡皮筋的原长l0=________m．5. 某物理小组对轻弹簧的弹性势能进行探究，实验装置如图(a)所示：轻弹簧放置在光滑水平桌面上，弹簧左端固定，右端与一物块接触而不连接，纸带穿过打点计时器并与物块连接，向左推物块使弹簧压缩一段距离，由静止释放物块，通过测量和计算，可求得弹簧被压缩后的弹性势能．（1）试验中涉及到下列操作步骤：①把纸带向左拉直②松手释放物块③接通打点计时器电源④向左推动物块使弹簧压缩，并测量弹簧压缩量上述步骤正确的操作顺序是________（填入代表步骤的标号）．（2）图(b)中M和L纸带是分别把弹簧压缩到不同位置后所得到的实际打点结果．打点计时器所用交流电的频率为50Hz，由M纸带所给的数据，可求出该纸带对应的试验中物块脱离弹簧时的速度为________m/s．比较两纸带可知，________（填“M”或“L”）纸带对应的试验中弹簧被压缩后的弹性势能大．6. 某同学利用下述装置对轻质弹簧的弹性势能进行探究：一轻质弹簧放置在光滑水平桌面上，弹簧左端固定，右端与一小球接触而不固连，弹簧处于原长时，小球恰好在桌面边缘，如下图所示．向左推小球，使弹黄压缩一段距离后由静止释放，小球离开桌面后落到水平地面．通过测量和计算，可求得弹簧被压缩后的弹性势能．回答下列问题：（1）本实验中可认为，弹簧被压缩后的弹性势能E p与小球抛出时的动能E k相等．已知重力加速度大小为g．为求得E k，至少需要测量下列物理量中的（）A.小球的质量mB.小球抛出点到落地点的水平距离sC.桌面到地面的高度ℎD.弹簧的压缩量ΔxE.弹簧原长l0（2）用所选取的测量量和已知量表示E k，得E k=________．（3）下图中的直线是实验测量得到的s−Δx图线．从理论上可推出，如果ℎ不变，m增加，s−Δx图线的斜率会________（填“增大”、“减小”或“不变”）；如果m不变，ℎ增加，s−Δx图线的斜率会________（填“增大”、“减小”或“不变”）．由图中给出的直线关系和E k的表达式可知，E p与Δx的________次方成正比．7. 用如图所示的装置测量弹簧的弹性势能．将弹簧放置在水平气垫导轨上，左端固定，右端在O点；在O点右侧的B、C位置各安装一个光电门，计时器（图中未画出）与两个光电门相连．先用米尺测得B、C两点间距离s，再用带有遮光片的滑块压缩弹簧到某位置A，静止释放，计时器显示遮光片从B到C所用的时间t，用米尺测量A、O之间的距离x．（1）计算滑块离开弹簧时速度大小的表达式是________．（2）为求出弹簧的弹性势能，还需要测量________．A.弹簧原长B.当地重力加速度C.滑块（含遮光片）的质量（3）增大A、O之间的距离x，计时器显示时间t将________．A.增大B.减小C.不变参考答案与试题解析人教版物理必修1第二章实验二：探究弹力和弹簧伸长的关系一、实验探究题。
实验二：探究弹力和弹簧伸长量的关系实验报告
实验二：探究弹力和弹簧伸长量的关系实验报告一、实验背景弹力，又称内弹力，是构成物体的物质间的内部相互作用。
当物体遭受外力的刺激时，在物体内部的分子及其成分之间会产生弹力，使物体返回到原来的形状，这样形成的弹力就是弹力。
弹力能够恢复物体原来的形状，是物体具有自保能力的根本原因[1]。
弹簧伸长量，也称为弹簧长度，是指装在被测物上的弹簧释放力时弹簧的伸长量，即弹簧从原来的状态（停机时的状态）变为被测物的形状，弹簧所增加的长度，以毫米为单位。
二、实验目的、实验材料、实验程序实验目的：探究普通小弹簧的弹力与伸长量的关系，为今后的科研提供参考依据。
实验材料：（1）弹簧1条；（2）勒耳器；（3）千分尺；实验程序：Step1：先用勒耳器将弹簧固定在实验架上；Step2：让弹簧从放松状态开始，将千分尺安装在弹簧上；Step3：弹簧被施加一定力时，记录下弹簧伸长量（以毫米为单位）；Step4：记录应用力的大小（以牛顿为单位）；Step5：重复上述步骤，并记录下弹簧的伸长量及力的大小；Step6：进行数据处理和数据分析，得出弹力与弹簧伸长量的关系。
三、实验数据及结果表1 力与弹簧伸长量的关系应用力/N 弹簧伸长量/mm0 01 0.54 2.05 2.56 3.07 3.59 4.5从上表可知，随着力的大小增加，弹簧伸长量也在增加，当力达到9牛时，弹簧伸长量达到了4.5mm。
从上图中可以看出，随着施加的力的增大，弹簧的伸长量呈正比增大，可以解释弹力大小与弹簧伸长量之间的正比例关系。
四、实验结论通过此次实验研究，可以得出结论：普通小弹簧的弹力与伸长量是成正比关系的，即随着施加的力的增大，弹簧的伸长量会呈正比增大。
让物体返回原来的形状，这样形成的弹力就是弹力，可以用正比例模型来描述它们之间的关系。
五、结论总结本次实验让我们了解到，弹力与弹簧伸长量是一个正比的关系，就是说，力的大小越大，弹簧的伸长量就越大，弹力也会越大。
本次实验为今后的科研提供了参考，也提升了我们实践能力。
高中物理必修1人教版精品课件第三章 实验：探究弹力与弹簧伸长量的关系
确的是
√A.图线是经过坐标原点的曲线，说明F与x成正比
B.图线是经过坐标原点的直线，说明F与x成正比
C.弹簧的劲度系数与弹力成正比
解D.图析线的在斜弹率性的限倒度数内就，是图弹线簧是的经劲过度坐系标数原点的直线，说明F与x成正比，
故A错误，B正确；
弹簧的劲度系数，取决于弹簧自身，故C错误；
由胡克定律F＝kx得，图线的斜率k＝ΔΔFx 表示弹簧的劲度系数，故D错误.
接起来，根据实验所得的图象，就可探究弹力大小与弹簧伸长量之间的
关系.
三、实验步骤
1.将弹簧的一端挂在铁架台自上然，伸让长其自然
下垂，用刻度尺测出弹簧
状态
时的长度l0，即原长. 2.如图1乙所示，在弹簧下端挂质量为m1 的钩码，测出此时弹簧的长度l1，记录m1
3. 改 变 所 挂 钩 码 的 质 量 ， 测 出 对 应 的 弹 簧 长 度 ， 记 录 m2 、 m3 、 m4 、 m5、…和相应的弹簧长度l2、l3、l4、l5、…. 4.计算出每次弹簧的伸长量x(x＝ l－l0 )和弹簧受到的拉力F(F＝mg)，并
表中有一个数值记录不规范，代表符号为__L_3___.由表可知所用刻度尺的 最小分度为__1_m__m___.
解析 弹簧静止稳定时，记录原长L0；表中的数据L3与其他数据有效数
字位数不同，所以数据L3不规范，标准数据应读至cm位的后两位，最后
一位应为估读值，所以刻度尺的最小分度为1 mm.
解析 答案
解析 由胡克定律F＝kΔx知，mg＝k(L－Lx)，即mg＝kx，所以图线斜率 即为弹簧的劲度系数
k＝ΔΔmxg＝60－121－0×2×101－03－×2 9.8 N/m＝4.9 N/m
同理，砝码盘的质量
实验：探究弹力与弹簧伸长量的关系 Word版含解析
第5节实验：探究弹力与弹簧伸长量的关系验证力的平行四边形定则一、探究弹力和弹簧伸长量的关系1．实验目的知道弹力与弹簧伸长量的定量关系，学会利用列表法、图象法、函数法处理实验数据．2．实验原理弹簧受力会发生形变，形变的大小与受到的外力有关，沿弹簧轴线的方向拉弹簧，当形变稳定时，弹簧产生的弹力与使它发生形变的拉力在数值上是__相等的__，用悬挂法测量弹簧的弹力，运用的正是弹簧的弹力与挂在弹簧下面的砝码的重力__相等__．弹簧的长度可用刻度尺直接测出，伸长量可以由__拉长后的长度减去弹簧原来的长度__进行计算．这样就可以研究弹簧的弹力和弹簧伸长量之间的定量关系．3．实验器材弹簧、毫米刻度尺、铁架台、钩码若干、__坐标纸__．4．实验步骤(1)将弹簧的一端挂在铁架台上，让其自然下垂，用刻度尺测出弹簧__自然伸长状态时的长度L0__，即原长．(2)如图所示，将已知质量的钩码挂在弹簧的下端，在平衡时测量__弹簧的总长__并计算__钩码的重力__，填写在记录表格里.(3)(4)以弹力F(大小等于__所挂钩码的重力__)为纵坐标，以__弹簧的伸长量x__为横坐标，用描点法作图．根据点的分布情况和走向，作出一条直线，让尽可能多的点在这条直线上，其他点均匀分布在直线两旁，得出弹力F随弹簧伸长量x变化的图线．(5)以__弹簧的伸长量__为自变量，写出曲线所代表的函数．首先尝试一次函数，如果不行则考虑二次函数．(6)得出弹力和弹簧伸长量之间的定量关系，解释函数表达式中常数的物理意义．二、验证力的平行四边形定则1．实验目的验证互成角度的两个力合成时的平行四边形定则．2．实验原理等效法：使一个力F′的作用效果和两个力F1、F2的作用效果相同，就是__让同一条一端固定的橡皮条伸长到同一点__，所以这一个力F′就是两个力F1和F2的合力，作出F′的图示，再根据__平行四边形定则__作出力F1和F2的合力F的图示，比较F和F′的大小和方向是否都相同．3．实验器材方木板，白纸，弹簧测力计(两只)，__橡皮条(一条)__，细绳套(两个)，三角板，刻度尺，图钉(几个)．4．实验步骤(1)用图钉把白纸钉在水平桌面的方木板上．(2)用图钉把橡皮条的一端固定在A点，橡皮条的另一端拴上两个细绳套．(3)用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长到某一位置O，如图所示，记录__两弹簧测力计的读数__，用铅笔描下__O点的位置__及此时两__细绳的方向__．(4)用铅笔和刻度尺从结点O沿两条细绳方向画直线，按选定的标度作出这两只弹簧测力计的读数F1和F2的图示，并以__F1和F2为邻边__用刻度尺作平行四边形，过__O点__画平行四边形的对角线，此对角线即为合力F的图示．(5)只用一只弹簧测力计通过细绳套把橡皮条的结点拉到同样的位置O，记下__弹簧测力计的读数__和__细绳的方向__，用刻度尺从O点按同样的标度沿记录的方向作出这只弹簧测力计的拉力F′的图示．(6)比较一下，力F′与用平行四边形定则求出的合力F在大小和方向上是否相同．(7)改变两个力F1与F2的大小和夹角，再重复实验两次．“验证力的平行四边形定则”实验注意事项：1．同一实验中的两只弹簧测力计的选取方法是：将两只弹簧测力计调零后互钩对拉，若两只弹簧测力计在对拉过程中读数相同，则可选；若读数不同应调整或另换，直至相同为止．2．在同一次实验中，使橡皮条拉长时的结点O位置一定要相同．3．用两只弹簧测力计钩住绳套互成角度地拉橡皮条时，夹角不宜太大也不宜太小，在60°～100°之间为宜．4．读数时应注意使弹簧测力计与木板平行，并使细绳套与弹簧测力计的轴线在同一条直线上，避免弹簧测力计的外壳与弹簧测力计的限位卡之间有摩擦．读数时眼睛要正视弹簧测力计的刻度，在合力不超过量程及橡皮条弹性限度的前提下，拉力的数值尽量大些．5．细绳套应适当长一些，便于确定力的方向．不要直接沿细绳套的方向画直线，应在细绳套末端用铅笔画一个点，去掉细绳套后，再将所标点与O点连接，即可确定力的方向．6．在同一次实验中，画力的图示所选定的标度要相同，并且要恰当选取标度，使所作力的图示稍大一些．)【变式1】在“探究弹力和弹簧伸长量的关系”实验中，以下说法正确的是() A．弹簧被拉伸时，能超出它的弹性限度B．用悬挂钩码的方法给弹簧施加拉力，应保证弹簧位于竖直位置且处于平衡状态C．用直尺测得弹簧的长度即为弹簧的伸长量D．用几个不同的弹簧，分别测出几组拉力与伸长量，得出拉力与伸长量之比相等[解析] 弹簧被拉伸时，不能超出它的弹性限度，否则弹簧会损坏，故A错误．用悬挂钩码的方法给弹簧施加拉力，要保证弹簧位于竖直位置，使钩码的重力等于弹簧的弹力，要待钩码平衡时再读数，故B正确．弹簧的长度不等于弹簧的伸长量，故C错误．拉力与伸长量之比是劲度系数，由弹簧决定，同一弹簧的劲度系数是不变的，不同的弹簧的劲度系数不一定相同，故D错误．故选B.[答案] B【变式2】验证“力的平行四边形定则”，如图所示，实验步骤如下：①用两个相同的弹簧测力计互成角度拉细绳套，使橡皮条伸长，结点到达纸面上某一位置，记为O1；②记录两个弹簧测力计的拉力F1和F2的大小和方向；③只用一个弹簧测力计，将结点仍拉到位置O1，记录弹簧测力计的拉力F3的大小和方向；④按照力的图示要求，作出拉力F1、F2、F3；⑤根据力的平行四边形定则作出F1和F2的合力F；⑥比较F3和F的一致程度．(1)下列说法中正确的是________．A．应使橡皮条与两绳夹角的平分线在同一直线上B．为了便于计算合力大小，两绳间夹角应取30°、45°、90°等特殊角度C．系在橡皮条末端的两绳要一样长D．同时改变两个弹簧测力计拉力的大小和方向，结点可能保持在位置O1(2)改变F1、F2，重复步骤①至⑥进行第二次实验，记下结点位置O2，位置O2________(选填“必须”或“不必”)与位置O1相同．[解析] (1)F1、F2方向间夹角大小适当即可，不一定要橡皮条和两绳套夹角的角平分线在一条直线上，故A错误；两细线拉橡皮条时，只要确保拉到同一点即可，两绳间夹角不一定要取30°、45°、90°等特殊角度，故B错误；细线的作用是能显示出力的方向，所以不必等长，故C错误；同时改变两个弹簧测力计的拉力，结点可能保持在位置O1，故D正确．(2)重复实验时，O2不必与O1位置相同．[答案] (1)D(2)不必数据处理、误差分析3某学习小组探究弹簧的伸长与形变的关系，在操作的同时记录数据，其步骤如下：(1)测出钩码的质量为m0.把弹簧平放在水平桌面上，测出弹簧的原长l0.(2)将该弹簧悬吊在铁架台上，让弹簧自然下垂，如图甲所示．挂上一个钩码，测出此时弹簧的长度为l1.(3)之后逐渐增加钩码的个数，并测出弹簧对应的长度分别为l2、l3…….(4)撤去实验装置，将以上过程中记录的数据汇总，并作出钩码质量m与伸长量x的关系图如图乙所示．已知m ＝im 0，x ＝l i －l 0，其中i 是钩码个数，重力加速度为g.请根据以上操作、记录和图象回答以下问题：①m －x 图象的横截距为1.00 cm ，你认为产生的原因是________(填字母代号)．A ．数据计算错误B ．水平放置弹簧测量原长C ．选择的弹簧是损坏的D ．选择的弹簧是轻弹簧②m －x 图线在伸长量x ＞5.00 cm 之后变弯曲，说明了________(填字母代号)．A ．此弹簧已被损坏B ．悬挂钩码过多C ．钩码下端触地D ．添加钩码后，钩码在竖直方向振动，且选择钩码到最高点读数l i③从图乙上看，该弹簧水平放置使用时的弹性限度________(填“大于”“等于”或“小于”)5m 0g.④已知钩码的质量m 0＝0.2 kg ，重力加速度g ＝9.8 m /s 2，利用图乙求弹簧的劲度系数k ＝________ N /m .[解析] ①m －x 图象的横截距为1.00 cm ，产生的原因是测量弹簧原长时是水平放置的，应该让弹簧竖直放置测量原长，故选B .②m －x 图线在伸长量x ＞5.00 cm 之后变弯曲，说明了弹簧已被损坏，或者是悬挂钩码过多，弹簧超出了弹性限度，故选AB .③从图乙上看，该弹簧水平放置使用时，当弹力大于5m 0g 时图象发生了弯曲，可知弹簧的弹性限度等于5m 0g.④利用图乙求得弹簧的劲度系数k ＝5m 0g Δl ＝5×0.2×9.8（5－1）×10－2N /m ＝245 N /m . [答案] ①B ②AB ③等于 ④245“探究弹力与弹簧伸长量的关系”实验注意事项：1．所挂钩码不要过重，以免弹簧被过分拉伸而超出它的弹性限度，要注意观察，适可而止．2．每次所挂钩码的质量差尽量大一些，从而使坐标上描的点的间距尽可能大，这样作出的图线更精确．3．测弹簧长度时，一定要在弹簧竖直悬挂且处于平衡状态时测量，以免增大误差．4．描点画线时，所描的点不一定都落在一条直线上，但应注意一定要使各点均匀分布在直线的两侧．5．记录数据时要注意弹力及弹簧伸长量的对应关系及单位．)4小明通过实验“验证力的平行四边形定则”．(1)实验记录纸如图甲所示，O点为橡皮筋被拉伸后伸长到的位置，两弹簧测力计共同作用时，拉力F1和F2的方向分别过P1和P2点；一个弹簧测力计拉橡皮筋时，拉力F3的方向过P3点．三个力的大小分别为：F1＝3.30 N、F2＝3.85 N和F3＝4.25 N．请根据图中给出的标度作图求出F1和F2的合力．(2)仔细分析实验，小明怀疑实验中的橡皮筋被多次拉伸后弹性发生了变化，影响实验结果．他用弹簧测力计先后两次将橡皮筋拉伸到相同长度，发现读数不相同，于是进一步探究了拉伸过程对橡皮筋弹性的影响．实验装置如图乙所示，将一张白纸固定在竖直放置的木板上，橡皮筋的上端固定于O 点，下端N挂一重物．用与白纸平行的水平力缓慢地移动N，在白纸上记录下N的轨迹．重复上述过程，再次记录下N的轨迹．乙丙两次实验记录的轨迹如图丙所示．过O点作一条直线与轨迹交于a、b两点，则实验中橡皮筋分别被拉伸到a和b时所受水平力F a、F b的大小关系为________．(3)根据(2)中的实验，可以得出的实验结果有________．(填写选项前的字母)A．橡皮筋的长度与受到的拉力成正比B．两次受到的拉力相同时，橡皮筋第2次的长度较长C．两次被拉伸到相同长度时，橡皮筋第2次受到的拉力较大D．两次受到的拉力相同时，拉力越大，橡皮筋两次的长度之差越大(4)根据小明的上述实验探究，请对验证力的平行四边形定则实验提出两点注意事项．________________________________________________________________________ ________________________________________________________________________[解析] 根据力的合成法则及平衡条件解题．(1)作出的图示如图所示．(2)重物受力情况如图所示，由于重力不变，两次实验时，橡皮筋弹力T的方向相同，故水平拉力F大小相等，即F a＝F b.(3)根据题图丙可知，选项B 、D 正确，选项A 、C 错误．(4)橡皮筋拉伸不宜过长，选用新橡皮筋等可减小误差．[答案] (1)如图所示(F 合＝4.60～4.90 N 都算对)(2)F a ＝F b (3)BD(4)橡皮筋拉伸不宜过长；选用新橡皮筋(或：拉力不宜过大；选用弹性好的橡皮筋；换用弹性好的弹簧)【变式3】 在做“探究弹簧弹力与弹簧形变的关系”实验时：(1)甲同学将弹簧水平放置测出其自然长度，然后竖直悬挂让其自然下垂，在其下端施加竖直向下的外力F ，通过实验得出弹簧弹力与弹簧形变量的关系，此操作对实验结果产生影响的原因是__________________．(2)乙同学按正确操作步骤进行实验，但未测量弹簧原长和形变量，而是每次测出弹簧的总长度L ，并作出外力F 与弹簧总长度L 的关系图线如图a 所示，由图可知，该弹簧的原长为________cm ；该弹簧的劲度系数为________N /m .(3)丙同学通过实验得出弹簧弹力与弹簧形变量的关系图线如图b 所示，造成图线后来弯曲的原因是____________________________________．[解析] (1)由于弹簧自身重力的影响，弹簧竖直悬挂时，弹簧在没有外力的情况下已经伸长了一段距离，故作出的F －x 图象不过坐标原点；(2)由图线和坐标轴交点的横坐标表示弹簧的原长可知弹簧的原长为10 cm ；当拉力为10 N 时，弹簧的形变量为x ＝(30－10) cm ＝20 cm ＝0.2 m ，由胡克定律F ＝kx 得：k ＝F x ＝100.2＝50 N /m ；(3)丙图，当弹力达到一定范围时，出现拉力与形变量不成正比，说明弹力超出最大限度．[答案] (1)弹簧自身有重量(2)1050(3)外力已超过弹性限度【变式4】用等效代替法验证力的平行四边形定则的实验情况如下图甲所示，其中A 为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳，图乙是白纸上根据实验结果画出的图．(1)本实验中“等效代替”的含义是________．A．橡皮筋可以用细绳替代B．左侧弹簧测力计的作用效果可以替代右侧弹簧测力计的作用效果C．右侧弹簧测力计的作用效果可以替代左侧弹簧测力计的作用效果D．两弹簧测力计共同作用的效果可以用一个弹簧测力计的作用效果替代(2)图乙中的F与F′两力中，方向一定沿着AO方向的是________，图中________是F1、F2合力的理论值，______是合力的实验值．(3)(多选)完成该实验的下列措施中，能够减小实验误差的是________．A．拉橡皮筋的绳细一些且长一些B．拉橡皮筋时，弹簧秤、橡皮筋、细绳应贴近木板且与木板面平行C．拉橡皮筋的细绳要长些，标记同一细绳方向的两点要远些D．使拉力F1和F2的夹角很小[解析] (1)该实验采用了“等效法”，即用两个弹簧秤拉橡皮筋的效果和用一个弹簧秤拉橡皮筋的效果是相同的，即要求橡皮筋的形变量相同，故ABC错误，D正确．(2)F是通过作图的方法得到的合力的理论值，在平行四边形的对角线上，而F′是通过一个弹簧称沿AO方向拉橡皮条，使橡皮条伸长到O点，使得一个弹簧称的拉力与两个弹簧称的拉力效果相同，测量出的合力，因此其方向沿着AO方向．(3)为减小实验误差，拉橡皮筋的绳细一些且长一些，故A正确；为减小实验误差，拉橡皮筋时，弹簧秤、橡皮筋、细绳应贴近木板且与木板面平行，故B正确；拉橡皮筋的细绳要长些，标记同一细绳方向的两点要远些，故C正确；使拉力F1和F2的夹角适当大些，故D 错误．[答案] (1)D (2)F′ F F′ (3)ABC实验的改进与创新5 如图所示为某物理兴趣小组测定弹簧劲度系数的实验装置．弹簧下端固定在水平桌面上，上端连接一托盘P ，在托盘P 下方和桌面上方同一竖直线上安装有光电测距仪A 和B ，通过数据线可以将二者间的距离信息输入到电脑，距离测量精度可达到0.1 mm .实验时，小组同学将6个规格为m ＝50 g 的砝码逐个放在托盘P 上，每加放一个砝码待系统静止后均打开光电测距电路开关进行测距，测距结果直接输入电脑，测距完成关闭测距开关，然后将对应的托盘上放置砝码的数目信息输入电脑，形成一组测量数据．实验过程中弹簧始终保持竖直且在弹性限度内．实验完成后小组同学在电脑上对坐标轴和坐标轴所表示物理量的单位进行了设置，纵轴表示托盘P 上砝码的总重力F 与单个砝码重力mg 的比值；横轴表示A 、B 间的距离h ，单位设置为 cm .设置完成后，电脑系统根据实验数据自动拟合出F mg－h 图象如图所示，已知当地的重力加速度为9.8 m /s 2.(1)根据图象可求出弹簧的劲度系数k ＝__________ N /m .(结果保留一位小数)(2)输入电脑的数据没有托盘和弹簧的重力，这一疏漏对测量结果__________(选填“有影响”或“无影响”)．(3)针对实验小组在电脑上的设置操作，请你提出一条提高测量精度的改进建议：____________________________________________________________．[审题指导] 根据弹簧弹力和形变量的正比例关系，可知，砝码盘的质量遗漏对实验结果无影响，根据图象的函数关系，得到图象的斜率为－k mg，利用图象可计算出劲度系数k.横轴若改为mm ，在数据处理时会提高计算的准确度．[解析] (1)由图象可知，托盘上无砝码时，弹簧的长度为0.28 m ，每次添加砝码后系统静止，由平衡关系可得，托盘上砝码总重力F ＝k(0.28－h)，即n ＝F mg ＝k mg(0.28－h)，故该图象的斜率为－k mg ，即0－6.50.28＝－k mg，解得劲度系数k ≈11.4 N /m ； (2)输入电脑的数据没有托盘和弹簧的重力，这一疏漏对测量无影响，因为弹簧的形变和受力成正比，满足k ＝ΔFΔx .(3)为了提高实验的精度，可将轴h 的单位设置成mm ，提高h 的显示精度．[答案] (1)11.4 N /m (2)无影响 (3)将横轴h 的单位设置成mm6 某小组为了验证力的平行四边形定则，设计了如图甲所示的实验：在一个半圆形刻度盘上安装两个可以沿盘边缘移动的拉力传感器A 、B ，两传感器的挂钩分别系着轻绳，轻绳的另一端系在一起，形成结点O ，并使结点O 位于半圆形刻度盘的圆心．在O 点挂上重G ＝2.00 N 的钩码，记录两传感器A 、B 的示数F 1、F 2及轻绳与竖直方向的夹角θ1、θ2，用力的图示法即可验证力的平行四边形定则．(1)当F 1＝1.00 N 、F 2＝1.50 N ，θ1＝45°、θ2＝30°时，请在图乙中用力的图示法作图，画出两绳拉力的合力F ，并求出合力F ＝________N ．(结果保留三位有效数字)(2)该组同学在实验中，将传感器A 固定在某位置后，再将传感器B 从竖直位置的P 点缓慢顺时针旋转，得到了一系列B 传感器的示数F 2和对应的角度θ2，作出了如图丙所示的F 2－θ2图象，由图丙可知A 传感器所处位置的角度θ1＝________．[解析] (1)先画出力的标度，根据题中所给的数据，利用平行四边形定则画出力的图示并求合力F ＝2.01 N .(2)由题图丙可知，当θ2＝π3和0时，F 2的读数都为2.0 N ，根据平行四边形定则，画出如图所示的三角形，由图中几何关系，可得θ1＝π3.[答案] (1)如图所示 2.01(1.97～2.05) (2)π3【变式5】 某实验小组进行测量动摩擦因数大小实验．(1)实验时，小明同学先在竖直方向上对弹簧测力计调零，然后用弹簧测力计拉着物体沿水平方向做匀速直线运动，那么弹簧测力计的示数与物体所受摩擦力相比________(选填“偏大”或“偏小”)．(2)弹簧测力计正确调零后，小明同学设计了如图所示两种实验方案，来测量物体A 与长木板B 之间的滑动摩擦力大小．方案1：如图甲所示，把长木板B 固定在水平面上，匀速拉动物体A ；方案2：如图乙所示，把长木板B 放在水平面上，拉动长木板B.以上两种实验方案，你认为方案________更为合理；这是因为____________________________________．(3)小王同学利用合理的实验装置进行实验．在物体A 上放橡皮泥，准确测得物体A 和橡皮泥的总重量G ，实验中待弹簧测力计指针稳定后，将其读数记作F.改变物体A 上橡皮泥重量，重复多次，得到实验数据如表格所示：②由图线可以测得物体A 与长木板B 之间的动摩擦因数μ＝________．[解析] (1)因为弹簧自身重力的作用，所以当在竖直方向上对弹簧测力计调零后，再在水平方向上测拉力的大小，指针的位置会有一定的回缩，至使所测出的摩擦力小于实际摩擦力的大小．(2)由图示实验可知，方案1中用弹簧测力计拉动A，需要控制A做匀速直线运动，难于控制A做匀速直线运动，另一方面弹簧测力计是运动的，难于准确读数；方案2中拉动物体B，不需要控制物体B做匀速直线运动，且弹簧测力计静止，便于弹簧测力计读数；因此2方案更合理．(3)①根据表格中的数据在坐标纸上作出F－G图线．如图所示：②由题意可知，稳定时，弹簧秤的示数F等于滑块与木板间的滑动摩擦力f，根据图线的斜率等于滑块与木板间的动摩擦因数得：μ＝fF N ＝FG＝0.90－03.00－0＝0.3.[答案] (1)偏小(2)2摩擦力的测量更加方便、准确(3)①见解析图②0.30【变式6】如图所示的实验装置可以用来验证力的平行四边形定则，带有滑轮的方木板竖直放置，为了便于调节绳子拉力的方向，滑轮可以安放在木板上的多个位置．(1)请把下面的实验步骤补写完整．①三段绳子各自悬挂一定数目的等质量钩码，调整滑轮在木板上的位置，使得系统静止不动．②把一张画有等间距同心圆的厚纸紧贴木板放置在绳子与木板之间，使得圆心位于绳子结点O 处，有足够多等间距同心圆作为画图助手，这样做为的是方便作出力的图示．你认为本实验有必要测量钩码所受的重力大小吗？答________(选填“有”或“没有”，不必说明理由)．③记录____________________以及__________________________．④三段绳子上的拉力F A 、F B 、F C 才可用钩码数量来表示，根据记录的数据作出力的图示F A 、F B 、F C .⑤以F A 、F B 为邻边，画出平行四边形，如果平行边形的对角线所表示的力与________(选填“F A ”“F B ”或“F C ”)近似相等，则在实验误差允许的范围内验证了力的平行四边形定则．(2)在图中A 、B 、C 三段绳子上分别悬挂了5、4、5个钩码而静止不动，图中OA 、OB 两段绳子与竖直方向的夹角分别为α、β，如果本实验是成功的，那么sin αsin β应接近于__________．[解析] (1)②实验中钩码都是相同的，一个钩码受到的重力为一个单位力，只要计钩码的个数即可，故没有必要测量钩码的重力；③该实验采用等效法，需要记录三段绳子上挂的钩码数，以及三段绳子的方向；⑤以F A 、F B 为邻边，画出平行四边形，如果F A 、F B 所夹的对角线与F C ，近似共线等长，说明F A 、F B 所夹的对角线表示的力即为F A 、F B 的合力，即验证了力的平行四边形定则．(2)作图几个力的关系如图所示：根据正弦定理有：F B sin α＝F A sin β，且F A ＝5mg ，F B ＝4mg ，解得：sin αsin β＝F B F A ＝45. [答案] (1)②没有 ③三段绳子悬挂的钩码个数 三段绳子的方向 ⑤F C (2)45。
高一物理(人教版)必修1实验专题练习卷：探究弹力与弹簧伸长之间的关系
探究弹力与弹簧伸长之间的关系1．在“探究弹力和弹簧伸长的关系”时，某同学把两根弹簧如图甲连接起来进行探究。
(1)某次测量如图乙所示，指针示数为______cm 。
(2)在弹性限度内，将50g 的钩码逐个挂在弹簧下端，得到指针A ，B 的示数L A 和L B 如表。
用表中数据计算弹簧Ⅰ的劲度系数为_____N/m(重力加速度g 取10m/s 2)。
由表中数据______(选填“能”或“不能”)计算出弹簧Ⅱ的劲度系数。
钩码数1 2 3 4 L A /cm 15.71 19.71 23.66 27.76 L B /cm29.9635.7641.5147.362．某同学做“探究弹力与弹簧伸长量的关系”的试验，他先把弹簧放在水平桌面上使其自然伸展，用直尺测出其长度L 0，再把弹簧竖直悬挂起来，刻度尺的零刻度线跟弹簧上端对齐，在弹簧的下部A 处固定一个指针．如图所示．挂上钩码，平衡后测出其长度L ，令x ＝L －L 0.变更钩码个数，进行多次测量．(1)用F 表示弹簧下端受到的钩码的拉力，则如图所示的Fx 图线，你认为符合实际状况的是__________.A ．B ．C ．D ．(2)假如将指针固定在A 点的下方P 处，在正确测出弹簧原长的状况下，再作出x 随F 变更的图象，此时弹簧劲度系数的测量值____实际值(填“大于”“小于”或“等于”)．3．某试验小组在“探究弹力和弹簧伸长的关系”的试验中，得到弹力与弹簧长度关系的图象如图所示，则： （1）弹簧的原长为______cm 。
（2）弹簧的劲度系数为____N/cm ．（3）若弹簧的长度为2l 2—l 1时仍在弹簧的弹性范围内，此时弹簧的弹力为_____N ．4．某同学在“探究弹力和弹簧伸长的关系”时，安装好试验装置，让刻度尺刻度线与弹簧上端平齐，在弹簧下端挂1个钩码，表止时弹簧长度为1l ，如图甲所示，图乙是此时固定在弹簧挂钩上的指针在刻度尺（最小是1毫米）上位置的放大图，示数1l =__________ cm ．在弹簧下端分别挂2个、3个、4个、5个相同钩码，静止时弹簧长度分别是2l 、3l、4l 、5l ．已知每个钩码质量是50g ，挂2个钩码时，弹簧弹力2=F __________ N ．要得到弹簧伸长量x ，还须要测量的是__________．作出F x -曲线，得到弹力与弹簧伸长量的关系．（当地重力加速度29.8m/s g=）5．在探究“弹力和弹簧伸长的关系”时，小明同学用如图所示的试验装置进行试验将该弹簧竖直悬挂起来，在自由端挂上砝码盘通过变更盘中砝码的质量，测得试验数据如下：1 2 3 4 5 6 钩码质量m/g30 60 90 120 150 刻度尺读数x/cm 6.007.148.349.4810.6411.79(2)若小明采纳描点法依据表中数据作出了x-m 的图线，发觉图线与坐标系纵轴有一截距，其物理意义是________________________________________。
高一物理实验：验证机械能守恒定律 探究弹力和弹簧伸长的关系人教版知识精讲
高一物理实验：验证机械能守恒定律 探究弹力和弹簧伸长的关系人教版【同步教育信息】 一. 本周教学内容：实验 验证机械能守恒定律 探究弹力和弹簧伸长的关系二. 知识要点：学会利用自由落体运动验证机械能守恒定律，根据弹簧伸长量x 和弹力的测量数得出弹力与伸长量的关系。
三. 重点、难点解析； （一）验证机械能守恒定律1. 实验原理物体在自由下落过程中，重力势能减少动能增加，总量保持不变。
本实验就是测出重力势能减少，动能增加的数值，比较是否相等，验证机械能是否守恒。
设物体质量为m ，在某一位置n 的速度为n v ，测出n 点前后两个T 内距离1-n h 和1+n h ，算出Th h v n n n 211+-+=，在另一点p 的速度p v 算出就可以求出动能增加。
222121n p k mv mv E -=∆，由np 距离即重物下落高度np h ，求出重力势能减少np P mgh E =∆。
比较k E ∆与p E ∆是否相等守恒定律即得证。
h n+1nh n-1O图12. 实验器材电火花打点计时器（或电磁打点计时器）、交流电源、纸带（复写纸片）、重锤（带有纸带夹子）、导线、刻度尺、铁架台。
3. 实验步骤（1）按图2所示安装好固定装置。
固定好打点计时器，接上电源（开关未闭合）图2（2）把纸的一端用小夹子固定在重锤上，使另一端穿过计时器的限位孔，用手竖直提着纸带，使重锤静止在靠近计时器的地方。
（3）闭合电源开关，松开手释放纸带，让重锤自由下落，计时器在纸带上打下一系列计时点。
（4）换几条纸带，重做上面的实验。
（5）从几条打上了点的纸带上挑选第一、二两点间距接近2mm 且点迹清晰的纸带进行测量。
（6）在挑选得到的纸带上，先记下第一个点的位置O （或A ）再依次选几个点记作1、2、3……（或B 、C 、D ……）。
用刻度尺量出各点到O 的距离321h h h 、、……等如图所示。
（7）用公式Th h v n n n 211+-+=计算出各点的瞬时速度321v v v 、、……。
实验二探究弹力和弹簧伸长的关系
实验二、探究弹力和弹簧伸长的关系江苏省特级教师戴儒京一、实验目的、器材和步骤探究弹力与弹簧伸长的关系（课程标准教科书人教版必修1第60页）实验目的：探究弹力与弹簧伸长的关系实验器材：计算机，数据采集器，位移传感器，力传感器，弹簧，支架等实验步骤：1.把smarts数据采集器与计算机连接，把力传感器和位移传感器分别接入采集器的第1、2通道，接上采集器电源；2.进入“TriE数字化信息系统”，点击“新建实验”，建立页面，用“公式编辑”功能根据弹簧伸长与位移传感器读数的关系，建立物理量弹簧伸长x, （设弹簧原长时，位移传感器的读数为s0, 受弹力时位移传感器的读数为s，则弹簧伸长为x=s0-s），然后点击“建立新图象”，建立弹力与弹簧伸长关系F-x图象；或点击“打开实验”，打开模板“探究弹力与弹簧伸长的关系”；3.先将力传感器固定在铁架台上，把待测弹簧的一端挂在力传感器上，弹簧的另一端挂上一个钩码并在钩码的下面贴上一个反射位移传感器的超声波的反射面，然后将位移传感器固定在弹簧正下方并且探头向上；.4.点击“手动采集”，.把弹簧下端挂一个砝码时，两个砝码时，……，，每一次改变砝码后的力和位移的数据记录下来；5.数据采集结束后得到xF 图象，分析弹力与弹簧伸长的关系；二、例题与习题（含近几年全国及各省市高考题）1.如图（a），一弹簧上端固定在支架顶端，下端悬挂一托盘：一标尺由游标和主尺构成，主尺竖直固定在弹簧左边；托盘上方固定有一能与游标刻度线准确对齐的装置，简化为图中的指针。
现要测量图（a）中弹簧的劲度系数，当托盘内没有砝码时，移动游标，使其零刻度线对准指针，此时标尺读数为1.950 cm；当托盘内放有质量为0.100 kg的砝码时，移动游标，再次使其零刻度线对准指针，标尺示数如图（b）所示，其读数为_______cm。
当地的重力加速度大小为9.80 m/s2，此弹簧的劲度系数为________N/m（保留3位有效数字）。
2020-2021学年高中人教版物理必修一课件：第三章 3.实验：探究弹力和弹簧伸长的关系
(4)根据图线求得该弹簧的劲度系数k=________N/m。 (保留2位有效数字) (5)若考虑弹簧自重对第一组数据的影响,弹簧劲度系 数k的实验值________(选填“大于”“小于”或“等 于”)真实值。
【解析】(1)表格中的数据小数点后面的位数应相同,所 以第5组弹簧总长的数据不规范,应为31.20。 (2)弹簧的弹力等于钩码的重力,即F=mg,所以弹力大 小依次为0.294,0.588,0.882,1.18,1.47。
(3)图丙是该同学描绘的弹簧的伸长量Δl与弹力F的关 系图线,图线的AB段明显偏离直线OA,造成这种现象的 主要原因是________________________。
【解析】(1)由题图乙标尺刻度可知示数l2=14.66 cm, Δl=l2-l1=6.93 cm。 (2)为防止弹簧超出弹性限度应逐渐增加钩码的重量, 故选A。 (3)由图知AB段伸长量与弹力不成线性关系,主要原因 是钩码重力超出弹簧的弹性限度。 答案: (1)6.93 (2)A (3)超出弹簧的弹性限度
2.本实验中,采用图象法处理数据,描点连线时应注意 什么问题? 提示:描点连线时,所描的点不一定都落在一条直线上, 但应注意一定要使各点均匀分布在直线的两侧。
3.本实验可以做何改进? 提示:(1)在“探究弹力和弹簧伸长的关系”的实验中, 也可以不测量弹簧的自然长度,而以弹簧的总长作为自 变量,弹力为函数,作出弹力随弹簧长度变化的关系图 线。这样可避免因测弹簧的自然长度而带来的误差。
答案: (1)5 (2)0.294 0.588 0.882 1.18 1.47 (3)见解析 (4)8.9 (5)等于
类型3 实验创新设计 【典例3】在“探究弹力和弹簧伸长量的关系并测定弹 簧的劲度系数”的实验中,实验装置如图所示。所用的 每个钩码的重力相当于对弹簧提供了向右恒定的拉力。 实验时先测出不挂钩码时弹簧的自然长度,再将5个钩 码逐个挂在绳子的下端,每次测出相应的弹簧总长度。
高中物理探索弹力和弹簧伸长的关系人教版第一册
探索弹力和弹簧伸长的关系
实验目的
探索弹力和弹簧伸长的关系。
培养学生进行实验研究的科学方法。
实验器材
铁架台，弹簧，砝码，刻度尺，坐标纸。
实验原理
弹簧受到拉力会伸长，平衡时弹簧产生的弹力和外力大小相等，弹簧的伸长越大，弹力也就越大。
实验步骤
1．测量弹簧的伸长（或总长）及所受的拉力（或所挂钩码的质量），列表作出记录，要尽可能多测几组数据。
2．根椐所测数据在坐标纸上描点，最好以力为纵坐标，以弹簧的伸长为横坐标。
3．按照在图中所绘点的分布与走向，尝试作出一条平滑的曲线（包括直线），所画的点不一定正好在这条曲线上，但要注意使曲线两侧的点数大致相同。
4．以弹簧的伸长为自变量，写出曲线所代表的函数，首先尝试一次函数，如果不行再考虑二次函数……
注意事项
给弹簧施加拉力不要太大，以免弹簧被过分拉伸，超出它的弹性限度。
实验记录与数据处理
（1）将测量的数据填入下表.
（2）在坐标纸上描点作图.
实验结论
由坐标纸上得到的F-x图象（一条过原点的直线）可知：弹力F与弹簧伸长量x成正比，令比例系数为k,则可以写成函数式:F=kx，这就是胡克定律。
式中的k就是弹簧的劲度系数。
练习
（1）在“探索弹力和弹簧伸长的关系”的实验中，所得出的函数表达式中常数的物理意义是
（2）如果以弹簧的总长为自变量，所写出的函数式应为
（3）如果弹簧伸长的单位用m、弹力的单位用N，函数表达式中常数的单位是
（4）有一根弹簧的长度是 15厘米，在下面挂上 0．5千克的重物后的长度变成了 18厘米，求弹簧的劲度系数。
答：这根弹簧的劲度系数为163.3N／m。
实验2 探究弹力和弹簧伸长量的关系
实验溯本求源
2.用悬挂法测量弹簧的弹力所运用的正是弹簧的弹力与挂在弹簧下面的钩码的
重力 相等 这一原理. 3.弹簧的长度可用刻度尺直接测出,伸长量可以由拉长后的长度减去弹簧原来的 长度进行计算,这样就可以研究弹簧的弹力和弹簧伸长量之间的定量关系了. 三、实验器材 毫米刻度尺 轻质弹簧(一根)、钩码(一盒)、铁架台、铅垂线、坐标纸、 .
������ 1.6 k= = ������ 0.08
N/m=20 N/m.(3)根据该同学以上的实验情况,记录实验数据
钩码个数 0 弹力F/N 弹簧长度 1 2 3 5
的表格为: (4)优点在于可以避免弹簧自身重力对实验的 影响,缺点在于弹簧与桌面及绳子与滑轮间存 在的摩擦会造成实验误差.
L/(10-2 m)
实验热点探究
变式 把两根轻质弹簧串联起来测量它们各自的劲度系数,如图S2-3甲所示.
甲Hale Waihona Puke 乙 图S2-3丙实验热点探究
(1)未挂钩码之前,指针B指在刻度尺如图乙所示的位置上,记为 cm; (2)将质量为50 g的钩码逐个挂在弹簧Ⅰ的下端,逐次记录两弹簧各自的伸长量;所 挂钩码的质量m与每根弹簧的伸长量x的关系图像如图丙所示,由图像可计算出弹 簧Ⅱ的劲度系数k2= N/m;(重力加速度g取9.8 m/s2) (选填“有”
(3)图丙中,当弹簧Ⅰ的伸长量超过17 cm时其图线为曲线,由此可知,挂上第
个钩码时,已经超过它的弹性限度,这对测量弹簧Ⅱ的劲度系数 或“没有”)影响.(弹簧Ⅱ的弹性限度足够大)
实验热点探究
[答案] (1)11.50(11.48~11.52) (2)28 (3)5 没有
[解析] (1)指针 B 在刻度尺上正对 11.50 cm. (2)弹簧Ⅱ的劲度系数 k2=
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对于实验操作过程设置 的题目,往往会涉及对实验中的误差原 因、注意事项的理解.
实验注意事项及数据
处理
【典例研习 2】
某同学探究弹力与弹簧伸长量的关系. (1)将弹簧悬挂在铁架台上,将刻度尺固定在 弹簧一侧.弹簧轴线和刻度尺都应在 方向(填“水平”或“竖直”).
(2)弹簧自然悬挂,待弹簧
时,长度
一、实验操作
【问题探究】 1.实验中测弹簧原长时,将弹簧放在水平面上 测量行吗?应怎么测量? 答案:不行.弹簧的自重会对实验有影响,将弹 簧竖直悬挂好后测量.
2.实验中,挂钩码的质量越大越好吗?应注 意什么? 答案:每次挂钩码时,质量的差距应大些, 但要注意钩码的重量不要过重,以免超出 弹簧的弹性限度.
二、误差分析
偶然 误差
产生原因 测弹簧长 度的读数 不准
描点画图 不准
系统 弹簧自重
误差
减小方法
钩码静止,眼睛平视
点描小些,画图时点尽可能 在线上,不在线上的点尽可 能分布一线两侧 选轻质弹簧
典例剖析
实验操作的考查
【典例研习 1】
(1)在“探究弹力和弹簧伸长量的关系” 的实验中,以下说法正确的是( ) A.弹簧被拉伸时,可以超出它的弹性限度
实验次数
1234567
拉力 F/N
弹簧总长度
l/cm
弹簧伸长 x/cm
弹簧原长 l0/cm
4.建立平面直角坐标系,纵轴表示弹簧弹力 F,横轴表示弹簧伸长量 x,根据表中数据描 点,画出 F x 图象. 5.通过图象分析弹力与弹簧伸长量的关系, 由坐标系上得到的 F x 图象(一条过原点的 直线)可知:弹力 F 与弹簧伸长量 x 成正比.
实验一:探究弹簧伸长 量与弹力的关系
栏
实验基础
目
导
航
实验探究
典例剖析
实验基础
一、实验目的
1.探究弹簧伸长量与弹力之间的关系. 2.学会利用列表法、图象法、函数法处理实 验数据.
二、实验原理
1.用悬挂法测量弹簧的弹力 F 弹簧下端悬挂的钩码静止时,弹力大小与 所挂的钩码的重力相等,即 F=mg. 2.测出弹簧的伸长量 x 弹簧的原长 l0 与挂上钩码后弹簧的长度 l 可以用刻度尺测出,其伸长量 x=l-l0.
人 教 版 必 修 1 3 . 2 弹 力ห้องสมุดไป่ตู้－ 探 究 弹簧伸 长量与 弹力的 关系(共 30张P PT)
(4)由图可知弹簧的劲度系数为 N/m;通过图和表可知砝码盘的质量为 g(结果保留两位有效数字,重力加速度取 9.8 m/s2). 解析:(1)当弹簧轴线与刻度尺竖直平行时, 刻度尺读数才能准确反应弹簧的长度及长 度的变化,故都应在竖直方向.
B.用悬挂钩码的方法给弹簧施加拉力,应 保证弹簧位于竖直位置且处于平衡状态 C.用直尺测得弹簧的长度即为弹簧的伸 长量 D.用几个不同的弹簧,分别测出几组拉力 与伸长量,得出拉力与伸长量之比相等
(2)某同学做“探究弹力和弹簧伸长量的 关系”的实验.他先把弹簧平放在桌面上 使其自然伸长,用直尺测出弹簧的原长 l0, 再把弹簧竖直悬挂起来,挂上钩码后测出 弹簧伸长后的长度 l,把 l-l0 作为弹簧的 伸长量 x,这样操作,由于弹簧自身重力的 影响,最后画出的图象可能是如图所示图 线中的( )
3.探究弹力和弹簧伸长量的关系 建立坐标系,以纵坐标表示弹力大小 F,以 横坐标表示弹簧的伸长量 x,在坐标系中描 出实验所测得的各组(x,F)对应的点,用平 滑的曲线连接起来,根据实验所得的图线, 就可探知弹力和弹簧伸长量的关系.
三、实验器材
铁架台、下端带挂钩的弹簧、钩码、刻度 尺、坐标纸.
实验探究
为
.由表可知所用刻度尺的最小
分度为
.
(3)如图是该同学根据表中数据作的图,纵
轴是砝码的质量,横轴是弹簧长度与
的差值(填“L0”或“Lx”).
人 教 版 必 修 1 3 . 2 弹 力 － 探 究 弹簧伸 长量与 弹力的 关系(共 30张P PT) 人 教 版 必 修 1 3 . 2 弹 力 － 探 究 弹簧伸 长量与 弹力的 关系(共 30张P PT)
记为 L0;弹簧下端挂上砝码盘时,长度记为 Lx;
在砝码盘中每次增加 10 g 砝码,弹簧长度依
次记为 L1 至 L6,数据如下表:
代表
符号
L0
Lx
L1
L2
L3
L4
L5
L6
数值 25.35 27.35 29.35 31.30 33.4 35.35 37.40 39.30
(cm)
表中有一个数值记录不规范,代表符号
【实验步骤】 1.如图所示,将弹簧上端固定在铁架台上,在弹 簧旁边固定一刻度尺,刻度尺的零刻度线与弹 簧的上端重合.读出弹簧的原长 l0 填入下表.
2.在弹簧下挂一个钩码,测出弹簧的总长 度 l1.然后再在弹簧下挂一个钩码,测出弹 簧的总长度 l2……将各次弹簧总长度计入 下表相应的表格内. 3.根据每个钩码的质量计算出其重力.弹 簧的弹力的大小等于所挂钩码的重力,即 F1=mg、F2=2mg、F3=3mg……将各次弹簧弹 力大小填入下表相应表格内.
人 教 版 必 修 1 3 . 2 弹 力 － 探 究 弹簧伸 长量与 弹力的 关系(共 30张P PT)
人 教 版 必 修 1 3 . 2 弹 力 － 探 究 弹簧伸 长量与 弹力的 关系(共 30张P PT)
(2)当弹簧静止时,刻度尺读数才准确,题 中 L3 保留小数点后一位,应保留两位,所以 L3 记录不规范,刻度尺的精确度为 1 mm,所 以最小分度为 1 mm. (3)由题图可知,在纵轴每增加 0.01 g 时, 横轴 x 的增加量为 2×10-2m,而且弹簧长度 L1 与 L0 的差值为 4×10-2m,所以横轴是弹簧 长度与 Lx 的差值.
人 教 版 必 修 1 3 . 2 弹 力 － 探 究 弹簧伸 长量与 弹力的 关系(共 30张P PT)
人 教 版 必 修 1 3 . 2 弹 力 － 探 究 弹簧伸 长量与 弹力的 关系(共 30张P PT)
解析:(1)本实验以一根弹簧为研究对象, 在弹性限度内通过增减钩码的数目,以改 变对弹簧的拉力,来探究弹力与弹簧伸长 量的关系,所以选项 B 正确,A、C、D 错误. (2)由于弹簧自重的影响,当不挂钩码时, 弹簧伸长量不为零.即在图象的横轴上出 现截距,选项 C 正确. 答案:(1)B (2)C
