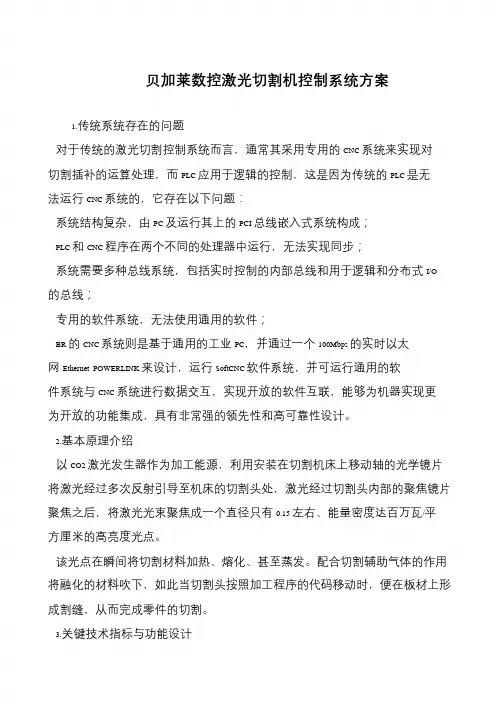

贝加莱数控激光切割机控制系统方案
贝加莱数控激光切割机控制系统方案
1.传统系统存在的问题
对于传统的激光切割控制系统而言，通常其采用专用的CNC 系统来实现对
切割插补的运算处理，而PLC 应用于逻辑的控制，这是因为传统的PLC 是无
法运行CNC 系统的，它存在以下问题：
系统结构复杂，由PC 及运行其上的PCI 总线嵌入式系统构成；
PLC 和CNC 程序在两个不同的处理器中运行，无法实现同步；
系统需要多种总线系统，包括实时控制的内部总线和用于逻辑和分布式I/O
的总线；
专用的软件系统，无法使用通用的软件；
BR 的CNC 系统则是基于通用的工业PC，并通过一个100Mbps 的实时以太网Ethernet POWERLINK 来设计，运行SoftCNC 软件系统，并可运行通用的软件系统与CNC 系统进行数据交互，实现开放的软件互联，能够为机器实现更
为开放的功能集成，具有非常强的领先性和高可靠性设计。
2.基本原理介绍
以CO2 激光发生器作为加工能源，利用安装在切割机床上移动轴的光学镜片将激光经过多次反射引导至机床的切割头处，激光经过切割头内部的聚焦镜片
聚焦之后，将激光光束聚焦成一个直径只有0.15 左右、能量密度达百万瓦/平
方厘米的高亮度光点。
该光点在瞬间将切割材料加热、熔化、甚至蒸发。
配合切割辅助气体的作用
将融化的材料吹下，如此当切割头按照加工程序的代码移动时，便在板材上形
成割缝，从而完成零件的切割。
3.关键技术指标与功能设计。
简单介绍数控激光切割机的加工原理及其结构组成
简单介绍数控激光切割机的加工原理及其结构组成数控激光切割机，是一种特殊的数控机床，其加工原理是利用激光束以高速稳定地向加工件表面发出高能定向光束，利用激光能量的密度与大小在一定参数范围内迅速切割加工件，以达到加工效果。
它的结构组成包括：激光源、反射镜系统、切割头、驱动系统、数控系统和操作系统。
激光源是数控激光切割机最重要的部分，它的工作原理是利用激光束以高速稳定的方向发射出高能的光束然后经过反射镜系统组合后，以一定的参数发射到加工件表面，从而切割加工件。
常用的激光源有CO2激光源、Nd：YAG激光源和激光二极管激光源等。
反射镜系统是激光源的核心部分，由放大镜、反射镜和折射镜等组成，它可以控制光束的发射方向和数量，达到光束的最佳聚焦，提高切割效率。
切割头主要用于接受来自激光源的光束，并将它们聚焦成点，然后通过传动系统进行智能控制，实现精确的切割加工件。
驱动系统主要由伺服电机、减速机和机器人等组成，用于实现切割头以及其他辅助设备的高速运动，来实现切割加工件目标的聚集与移动。
数控系统是数控激光切割机的核心，它由专业的控制程序、放大器、内外环PLC控制器组成，可以实现将激光的发射参数数字化，以实现对激光的智能控制，极大地提高了切割效率。
操作系统是数控激光切割机的人机界面，它具有操作简单、易用性强等优点，它可以通过一个操作界面实现激光切割机的机器参数调整和运行状态调整。
从上述内容可以看出，数控激光切割机是一种先进的、高效的切割加工设备，它具有加工速度快、切割面积大、切割精度高、节能环保等优势，已被广泛应用于汽车、航空航天、机械件制造等行业。
在实际应用中，数控激光切割机还需要良好的安全措施，保证操作人员的安全。
此外，设备的维护应该定期进行，以保证设备的稳定性和正常使用寿命。
