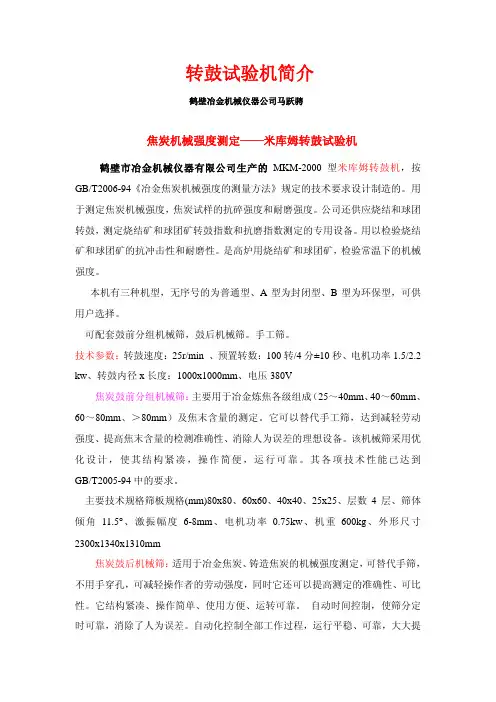

转鼓试验机简介鹤壁冶金机械仪器公司马跃骋焦炭机械强度测定——米库姆转鼓试验机鹤壁市冶金机械仪器有限公司生产的MKM-2000型米库姆转鼓机，按GB/T2006-94《冶金焦炭机械强度的测量方法》规定的技术要求设计制造的。
用于测定焦炭机械强度，焦炭试样的抗碎强度和耐磨强度。
公司还供应烧结和球团转鼓，测定烧结矿和球团矿转鼓指数和抗磨指数测定的专用设备。
用以检验烧结矿和球团矿的抗冲击性和耐磨性。
是高炉用烧结矿和球团矿，检验常温下的机械强度。
本机有三种机型，无序号的为普通型、A型为封闭型、B型为环保型，可供用户选择。
可配套鼓前分组机械筛，鼓后机械筛。
手工筛。
技术参数：转鼓速度：25r/min 、预置转数：100转/4分±10秒、电机功率1.5/2.2 kw、转鼓内径x长度：1000x1000mm、电压380V焦炭鼓前分组机械筛：主要用于冶金炼焦各级组成（25～40mm、40～60mm、60～80mm、＞80mm）及焦末含量的测定。
它可以替代手工筛，达到减轻劳动强度、提高焦末含量的检测准确性、消除人为误差的理想设备。
该机械筛采用优化设计，使其结构紧凑，操作简便，运行可靠。
其各项技术性能已达到GB/T2005-94中的要求。
主要技术规格筛板规格(mm)80x80、60x60、40x40、25x25、层数4层、筛体倾角11.5°、激振幅度6-8mm、电机功率0.75kw、机重600kg、外形尺寸2300x1340x1310mm焦炭鼓后机械筛：适用于冶金焦炭、铸造焦炭的机械强度测定，可替代手筛，不用手穿孔，可减轻操作者的劳动强度，同时它还可以提高测定的准确性、可比性。
它结构紧凑、操作简单、使用方便、运转可靠。
自动时间控制，使筛分定时可靠，消除了人为误差。
自动化控制全部工作过程，运行平稳、可靠，大大提高工作效率，是质检部门筛分的首选设备。
主要规格：型号SHG-07，电机功率1.5 kw，摆动角度：40 °-45°，一次筛分时间45秒，筛板尺寸：上层筛孔为40mm或25mm，下层为10mm、外型尺寸1540x1150x1200mm总重340kg烧结球团矿转鼓试验机鹤壁市冶金机械仪器有限公司生产的烧结、球团矿转鼓，是测定烧结矿和球团矿转鼓指数和抗磨指数测定的专用设备。
冶金自动化之烧结球团工艺流程及主要设备简介
烧结工艺流程介绍—-—- 冶金自动化系列专题【导读】:为了保证供给高炉的铁矿石中铁含量均匀，并且保证高炉的透气性，需要把选矿工艺产出的铁精矿制成10—25mm的块状原料.铁矿粉造块目前主要有两种方法：烧结法和球团法。
两种方法所获得的块矿分别为烧结矿和球团矿。
本专题将详细介绍烧结生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息，其次,我们将简要介绍球团法生产的工艺流程,主要工艺设备的工作原理以及控制要求等信息。
由于时间的仓促和编辑水平有限，栏目中难免出现遗漏或错误的地方，欢迎大家补充指正。
铁矿粉造块的目的：◆综合利用资源,扩大炼铁用的原料种类。
◆去除有害杂质，回收有益元素，保护环境。
◆改善矿石的冶金性能，适应高炉冶炼对铁矿石的质量要求。
铁矿粉造块的方法：烧结法和球团法。
铁矿粉造块后的产品：分别为烧结矿和球团矿。
（供高炉炼铁生产的主要原料)一、烧结生产的工艺流程介绍：烧结是钢铁生产工艺中的一个重要环节，它是将铁矿粉、粉（无烟煤）和石灰、高炉炉尘、轧钢皮、钢渣按一定配比混匀。
经烧结而成的有足够强度和粒度的烧结矿可作为炼铁的熟料。
利用烧结熟料炼铁对于提高高炉利用系数、降低焦比、提高高炉透气性保证高炉运行均有一定意义。
烧结生产的流程目前生产上广泛采用带式抽风烧结机生产烧结矿。
烧结生产的工艺流程如图下所示。
主要包括烧结料的准备，配料与混合,烧结和产品处理等工序。
（附件五铁矿粉烧结工艺流程简介）烧结的原材料准备：含铁原料：含铁量较高、粒度〈5mm的矿粉，铁精矿，高炉炉尘,轧钢皮，钢渣等。
一般要求含铁原料品位高，成分稳定，杂质少。
熔剂：要求熔剂中有效CaO含量高,杂质少，成分稳定,含水3％左右，粒度小于3mm的占90%以上。
在烧结料中加入一定量的白云石,使烧结矿含有适当的MgO，对烧结过程有良好的作用，可以提高烧结矿的质量。
燃料：主要为焦粉和无烟煤。
对燃料的要求是固定碳含量高，灰分低，挥发分低，含硫低，成分稳定，含水小于10％，粒度小于3mm的占95％以上。
球团矿的转鼓指数
球团矿的转鼓指数球团矿是一种重要的矿石资源，其转鼓指数是评估球团矿质量的重要指标。
本文将从球团矿的定义、转鼓指数的意义、计算方法以及影响转鼓指数的因素等方面进行探讨。
球团矿是一种由粉状矿石通过球团机制造成的球形颗粒。
球团矿具有一定的强度和耐高温性能，是炼铁工业中重要的原料之一。
球团矿的质量直接影响到炼铁过程的效率和产品质量。
转鼓指数是评估球团矿质量的指标之一。
它反映了球团矿在转鼓（也称为球团机）中的球化效果。
转鼓指数越高，说明球团矿的球化效果越好，球团矿颗粒之间的粘结强度越高。
而转鼓指数低，则意味着球团矿的球化效果较差，颗粒之间的粘结强度较低。
计算转鼓指数的方法有多种，其中一种常用的方法是根据球团矿在转鼓中的筛分数据进行计算。
筛分是指将球团矿样品通过一系列不同孔径的筛网进行分级，得到不同粒径范围内的颗粒数量。
通过对筛分数据进行处理，可以得到球团矿的筛分曲线。
转鼓指数可以通过分析筛分曲线的形状和特征来计算得出。
影响转鼓指数的因素有很多，其中包括球团矿的矿石性质、球团机的工艺参数以及球团矿的配料比例等。
首先，球团矿的矿石性质对转鼓指数有重要影响。
矿石的粒度分布、粒度组成、粒形等特征决定了球团矿的球化效果。
其次，球团机的工艺参数也会影响转鼓指数。
例如，球团机的转速、球团机筒体的倾角、球团机内部的球化盘结构等参数都会对球团矿的球化效果产生影响。
最后，球团矿的配料比例也是影响转鼓指数的重要因素。
不同的配料比例会导致球团矿的矿石性质和球化效果发生变化，从而影响转鼓指数的大小。
总结起来，球团矿的转鼓指数是评估球团矿质量的重要指标。
通过对球团矿样品的筛分数据进行分析，可以计算出转鼓指数。
转鼓指数的高低反映了球团矿的球化效果和颗粒粘结强度。
影响转鼓指数的因素包括球团矿的矿石性质、球团机的工艺参数以及球团矿的配料比例等。
在炼铁工业中，合理控制球团矿的转鼓指数，对提高炼铁效率和产品质量具有重要意义。
通过不断研究和优化球团矿的球化工艺，可以进一步提高球团矿的转鼓指数，为炼铁工业的可持续发展做出贡献。
影响烧结矿转鼓强度的因素
影响烧结矿转鼓强度的因素烧结矿转鼓强度是指烧结矿在转鼓烧结机中经过烧结过程后的机械强度。
以下是影响烧结矿转鼓强度的几个关键因素：1. 铁矿粉的种类和烧结特性：不同种类的铁矿粉具有不同的烧结特性，如粒度分布、粉末形状和矿物组成等。
这些特性会影响烧结矿的结合力和强度。
一般来说，粒度适中、矿物组成均匀的铁矿粉更有利于形成高强度的烧结矿。
2. 固体燃料和熔剂质量：固体燃料和熔剂是烧结过程中提供热量和熔融物质的重要组成部分。
固体燃料的质量和燃烧效率会影响烧结矿的温度和热传导能力，从而影响烧结矿的转鼓强度。
熔剂的质量和添加量也会影响烧结矿的矿物相组成和结构特性。
3. 返矿的质量和数量：返矿是指从烧结矿生产过程中回收的废料或再利用的矿石。
返矿的质量和数量会影响烧结矿的矿物相组成和结构特性，进而影响转鼓强度。
适当的返矿添加可以改善烧结矿的结合力和强度。
4. 烧结矿的碱度和矿物组成：烧结矿的碱度是指矿石中碱金属氧化物（如Na2O和K2O）的含量。
碱度对烧结矿的矿物相组成和结构特性有重要影响，进而影响转鼓强度。
一般来说，适当的碱度可以促进矿石颗粒的结合和结晶过程，提高转鼓强度。
5. 烧结矿SiO2和FeO含量、MgO和Al2O3含量：烧结矿中SiO2和FeO的含量会影响矿石颗粒的结合力和结构特性。
高SiO2含量会使烧结矿颗粒结构松散，降低转鼓强度。
MgO和Al2O3的含量也会影响烧结矿的矿物相组成和结构特性，进而影响转鼓强度。
6. 主要操作参数：料层厚度、水分、配碳量、布料点火、烧结速度和冷却速度等操作参数也会对烧结矿的转鼓强度产生影响。
适当的操作参数可以提高烧结矿的结合力和强度。
需要注意的是，烧结矿转鼓强度的影响因素是相互关联的，不同因素之间存在复杂的相互作用。
在实际生产中，需要综合考虑这些因素，并根据具体情况进行调整和优化，以达到最佳的烧结矿转鼓强度。
烧结矿转鼓指数标准
烧结矿转鼓指数标准烧结矿转鼓指数是评价烧结矿粒度分布和烧结性能的重要指标之一。
烧结矿转鼓指数的大小直接影响到烧结矿的烧结效果和烧结矿的质量，因此对烧结矿转鼓指数的标准有着严格的要求。
首先，烧结矿转鼓指数的测定应按照国家标准进行。
国家标准规定了烧结矿转鼓指数的测定方法和标准值范围，以确保烧结矿转鼓指数的准确性和可比性。
在进行烧结矿转鼓指数测定时，应严格按照国家标准的要求进行操作，避免人为因素对测定结果的影响。
其次，烧结矿转鼓指数的标准值应根据烧结矿的使用要求和烧结设备的特点进行制定。
不同的烧结设备对烧结矿转鼓指数有着不同的要求，因此在制定烧结矿转鼓指数的标准值时，应充分考虑到烧结设备的特点和烧结矿的使用要求，以确保烧结矿转鼓指数符合实际生产的需要。
另外，烧结矿转鼓指数的标准值应根据烧结矿的原料特性和生产工艺进行调整。
不同原料的烧结矿转鼓指数有着不同的特点，而不同的生产工艺对烧结矿转鼓指数也有着不同的要求。
因此在制定烧结矿转鼓指数的标准值时，应充分考虑到烧结矿原料的特性和生产工艺的要求，以确保烧结矿转鼓指数符合实际生产的需要。
最后，烧结矿转鼓指数的标准值应定期进行评估和修订。
随着生产工艺的不断改进和烧结设备的不断更新，烧结矿转鼓指数的要求也会发生变化。
因此，烧结矿转鼓指数的标准值应定期进行评估和修订，以确保其与实际生产的需要保持一致。
综上所述，烧结矿转鼓指数标准的制定和执行对于烧结矿生产具有重要意义。
只有严格按照国家标准进行测定，根据烧结设备和烧结矿的特点制定合理的标准值，并定期进行评估和修订，才能确保烧结矿转鼓指数符合实际生产的需要，从而保障烧结矿的烧结效果和质量。
烧结球团矿转鼓机
烧结球团矿转鼓机1. 引言烧结球团矿转鼓机是一种用于制造烧结球团的设备。
它通过将粉末状的原料转化成球团状，以提高原料的流动性和堆积性，从而方便后续的烧结工艺。
本文将详细介绍烧结球团矿转鼓机的工作原理、结构组成、操作步骤以及应用领域。
2. 工作原理烧结球团矿转鼓机主要由转筒、传动装置、支撑装置和电气控制系统等组成。
其工作原理如下：•原料进料：将粉末状的原料通过给料装置均匀地投入到转筒中。
•转筒旋转：启动电气控制系统，传动装置带动转筒进行旋转运动。
•球团形成：在旋转过程中，原料受到离心力和摩擦力的作用，逐渐形成球团。
•出料排放：当球团达到一定大小后，通过出料装置从转筒中排出。
3. 结构组成烧结球团矿转鼓机的主要结构组成如下：•转筒：由钢板制成，具有一定的强度和刚性。
转筒内部设有护板，以保护转筒壁面不受磨损。
•传动装置：包括电动机、减速器和联轴器等部件，用于带动转筒进行旋转运动。
•支撑装置：用于支撑和固定转筒，使其能够稳定地运行。
•电气控制系统：包括启停按钮、转速调节器、温度控制器等设备，用于对烧结球团矿转鼓机进行控制和调节。
4. 操作步骤使用烧结球团矿转鼓机时，需要按照以下步骤进行操作：1.准备工作：检查设备是否正常运行，并确保原料储存充足。
2.启动设备：按下启动按钮，启动电气控制系统。
确认传动装置正常工作后，开始旋转转筒。
3.加料操作：将预先准备好的粉末状原料通过给料装置均匀地投入到旋转的转筒中。
注意控制投料速度和投料量，以保证球团的质量和产量。
4.监测温度：使用温度控制器对转筒内部的温度进行监测和调节。
确保球团形成过程中的温度在合适的范围内，以避免原料结块或过热。
5.出料排放：当球团达到一定大小后，通过出料装置从转筒中排出。
可以根据需要调整出料装置的位置和速度，以控制球团的大小和形状。
6.停止设备：完成烧结球团制造后，按下停止按钮，停止电气控制系统。
等待转筒完全停止后，进行清洁和维护工作。
5. 应用领域烧结球团矿转鼓机主要应用于以下领域：1.钢铁工业：用于制造烧结球团矿，作为高品质铁矿原料，在高炉冶炼过程中提供铁源。
烧结矿和球团矿 转鼓强度的测定方法标准

烧结矿和球团矿转鼓强度的测定方法标准1. 测定原理转鼓强度是评价烧结矿和球团矿冶金性能的重要指标之一，通过测定转鼓强度可以了解矿物的机械性质、耐磨性、抗压强度等。
转鼓强度测试的原理是将一定量的试样置于转鼓内，在规定的转速下旋转一定时间，然后测定试样的破损率或失重率，以此评价试样的强度。
2. 测定步骤2.1 样品准备将待测的烧结矿或球团矿破碎至一定粒度，然后按照规定的取样方法，从不同部位取一定量的试样，混合均匀。
将试样分成两份，一份用于测定转鼓强度，另一份用于制备标准样品。
2.2 转鼓试验将试样放入转鼓内，调整好转速和旋转时间。
旋转过程中，试样会受到冲击和摩擦力，导致颗粒破裂或磨损。
旋转结束后，将试样取出，并测量其破损率或失重率。
2.3 结果计算根据测得的破损率或失重率，计算出试样的转鼓强度。
具体计算方法可以根据相关标准或规定进行。
3. 试验报告试验报告应包括以下内容：3.1 试验目的；3.2 试验原理；3.3 试验步骤；3.4 试验结果；3.5 结果分析。
4. 注意事项4.1 在进行转鼓试验时，应注意安全，避免试样飞溅造成伤害；4.2 试样的粒度和取样方法应符合相关规定，以保证测试结果的准确性；4.3 在测试过程中，应保持转鼓的清洁，避免杂质的干扰；4.4 对于不同种类的烧结矿和球团矿，应采用不同的测试条件和参数。
5. 方法精密度该测定方法的精密度取决于多个因素，如试样的粒度、取样方法、转鼓的转速和旋转时间等。
一般来说，该方法的相对标准偏差为1%～3%。
6. 方法应用范围该测定方法适用于各种类型的烧结矿和球团矿的转鼓强度测定，可以用于评估矿物的机械性质、耐磨性、抗压强度等性能指标。
此外，该方法还可以用于研究矿物的结构和性质之间的关系，以及优化矿物的加工工艺。
