安装高度：检测氢气、天然气、城市煤气等比重小于空 气的气体时，采用距屋顶30cm~60cm左右安装；根据 选择的位置，在旁边预留电源插座。
安防类—网络摄像机
施工时从摄像机安装位置布1根网线到路由器或交 换机位置。
从摄像机安装位置放置一根1根220伏2芯电线或者 插座
注意要和智能主机使用同一个交换机或路由器； 吸顶安装时需预留木板加固。
3. 面板用网线串起来后，同时，还要串联一个120欧 的电阻
其他类—右转背景音乐
1. 右转背景音乐为分体式背景音乐，主要为一个房 间使用。
2. 施工时从喇叭处将音箱线引入音乐主机位置的底盒 内，底盒内要有零火电源。
3. 背景音乐和协议转换器配套使用，需要预留控制线 。从音乐主机位置引2根8芯网线至路由器或交换机 位置（要和智能主机使用同一个路由、交换机或在 同一个局域网IP段内）。
其他类
其他类—手机智能门锁
1. 智能门锁为电池供电， 2. 配套的协议转换器需要安装在门锁的2米范围内。 3. 一般将协议转换器放在门口的鞋柜内，鞋柜内预留
220伏电源插座。 4. 确认原来锁芯的宽度
其他类—吊架、幕布控制器
1. 该产品主要控制220V强电电机， 2. 施工时从吊架或幕布位置各引3根电线至安装控制
注意风雨感应器和协议转换器之间距离不要超过3米， 协议转换器的位置尽量在窗帘后面，避免影响美观。
安防类
安防类—门磁、窗磁、紧急按钮、漏水报警、红外探头
本产品为电池供电，无需预留电线。
安防类—可燃气体探头
本产品为市电220V供电，选点应选择阀门、管道接口 、出气口或易泄漏处附近方圆1米的范围内，尽可能靠 近，但不要影响其它设备操作，同时尽量避免高温、高 湿环境。
温控器类
温控器类—风机盘管温控器
本产品主要控制中央空调的室内机，施工时需要将 风机的高、中、低、阀门控制线引入安装位置的 86底盒中。为方便施工可将室内风机处的零火电 源线引入底盒为温控器供电。
温控器类—新风温控器
将新风机的高、低风控制线及零、火电源线引入安 装位置86底盒。
窗帘、窗户类
窗帘、窗户类—普通窗帘电机
双路窗帘控制器
• 如果是双轨道窗帘需要用两个窗帘电机，可使用双路无 线窗帘控制器，只需预留一个86底盒。此时需要从电机 处引2根4芯电线到86底盒内，同时底盒内预留零火电 源线，底盒内共10根电线。
窗帘、窗户类—普通窗帘电机
单路窗帘控制器 1. 该类型窗帘电机需要与无线窗帘控制器配套使用，
具备手动和手机控制功能。施工时需要在墙面预埋 86底盒，用于安装无线窗帘控制器。从窗帘电机 位置引1根4芯电线至86底盒内，同时86底盒预留 零、火电源线，底盒内共6根电线。
其他类—投影仪
其他类—功放
1. 我 们 目 前 对 接 的 是 天 龙 AVR 3100 和 HARMAN
2. 天龙功放安装位置预留电源线和网线，网线 要汇聚到与主机连接的那个路由器上
紫光物联 全球领先
窗帘、窗户类—ZigBee窗帘电机
该类型窗帘电机内置无线ZigBee芯片，可与系统 自动组网，具备手机控制功能。施工时只需在窗 帘电机处预留一个电源插座即可。如果要手动操 作窗帘，需增加无线窗帘控制器，布线方式与上 面的普通窗帘电机一致。
Biblioteka Baidu
窗帘、窗户类—开窗器
1. 注意开窗的行程，不能超过超过行程（300mm 或者500mm）
照明类—单键智能开关
照明类—双键智能开关
照明类—三键智能开关
照明类—单键调光开关
照明类—双键调光开关
照明类—电路改造要求
施工时要在86底盒内部预留220V零、火线，还要预留灯控线（控制线 一般为所要控制的灯的火线端，零线端有施工人员接在家用市电零线上） •单键智能开关的底盒里预留三条线（220V零、火线和一路灯的灯控线）。 •双键智能开关的底盒内预留四条线（220V零、火线和两路灯的灯控线）。 •三键智能开关预留五条线（220V零、火线和三路灯的灯控线）。 •单键智能调光开关的底盒内预留三条线（220V零、火线和一路调光控制线 ）。 •双键智能调光开关的底盒内预留4条线（220Ｖ零、火线和两路调光控制线 ）。

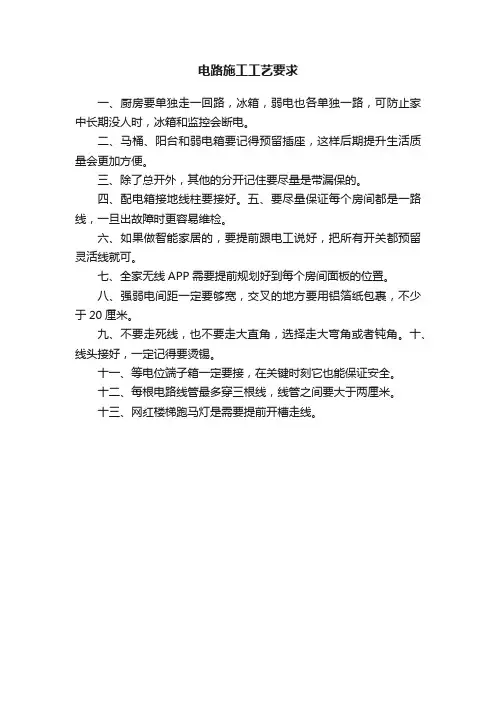

紫光物联 智能家居电路施工要求
照明类
照明类—介绍
• 本智能开关和传统的灯光控制开关的一个不同之 处是：传统开关不需要给开关进行供电，本智能 开关需要220V零火供电。由于开关底盒中已经有 一条火线（智能开关和所控制的灯共用同一组零 火线），所以只需要在此基础上加一条零线即可， 此零线为与本智能开关所控制灯的零线。他们的 接线原理如下图:
场景类
场景类—二、四、六键零火场景面板
场景面板为市电220v供电，一般安装在门口和床 头位置，施工时86底盒中需要预留零火线。
插座类
插座类—智能插座
本产品为市电220V供电方式，施工时需要在底盒 内预留零、火、地线
插座类—智能红外插座
本产品为市电220V供电方式，施工时需要在底盒 内预留零、火、地线。注意插座位置与被控红外设 备距离不要超过50cm。
器的86底盒内， 3. 同时底盒内预留零火电源。
其他类—泊声中央背景音乐
1. 将房间内喇叭的音箱线布到背景乐主机位置，从 背景音乐主机位置引一根网线到路由器或交换机。 注意要和智能主机使用同一个路由或交换机。
2. 如果每个房间安装背景音乐控制面板，需要每 个面板布一根网线到背景音乐主机或将每个面板用 网线串起来后到背景音乐主机。
2. 平移开窗器要注意安装位置，出厂默认安装位 置在窗户下方安装
窗帘、窗户类—电动窗户
施工时在安装开窗器的位置预留电源插座。
窗帘、窗户类—导轨
窗帘、窗户类—导轨
窗帘、窗户类—导轨
窗帘、窗户类—导轨
环境类
环境类—风雨感应器
风雨感应器安装在室外，协议转换器安装在室内。施工 时从风雨感应器室外位置引1根4芯电线（或8芯网线） 到室内安装协议转换器的86底盒内，同时底盒内预留零 、火电源线。
