第三章建筑剖面设计

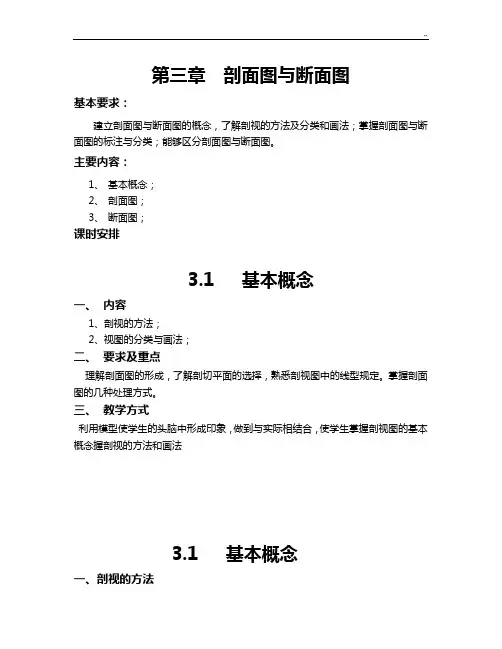

建筑识图课程教案-第三章剖面与断面
第三章剖面图与断面图基本要求：建立剖面图与断面图的概念，了解剖视的方法及分类和画法；掌握剖面图与断面图的标注与分类；能够区分剖面图与断面图。
主要内容：1、基本概念；2、剖面图；3、断面图；课时安排3.1 基本概念一、内容1、剖视的方法；2、视图的分类与画法；二、要求及重点理解剖面图的形成，了解剖切平面的选择，熟悉剖视图中的线型规定。
掌握剖面图的几种处理方式。
三、教学方式利用模型使学生的头脑中形成印象，做到与实际相结合，使学生掌握剖视图的基本概念握剖视的方法和画法3.1 基本概念一、剖视的方法1 剖视图的概念在画形体投影图时，形体上不可见的轮廓线在投影图上需用虚线画出。
假想地将形体剖开，让它的内部构造显露出来，使形体的不可见部分变为可见部分，从而可用实线表示其形状。
如图3.1所示，双杯基础的三面投影图假想用两个平面P和Q将基础剖开，如图3.11和图3.22所示。
图3.11 图3.1双杯基础的三面投影图图3.12二、剖视图得到分类和画法1、画法确定剖切平面的位置和数量画剖面图时，应选择适当的剖切平面位置，使剖切后画出的图形能确切、全面地反映所要表达部分的真实形状。
选择的剖切平面应平行于投影面，并且通过形体的对称面或孔的轴线。
一个形体，有时需画几个剖面图，但应根据形体的复杂程度而定。
2、断面图与剖面图的区别(1) 断面图只画出物体被剖切后剖切平面与形体接触的那部分，即只画出截断面的图形，而剖面图则画出被剖切后剩余部分的投影，如图3.2所示。
(2) 断面图和剖面图的符号也有不同，断面图的剖切符号只画长度6～10mm的粗实线作为剖切位置线，不画剖视方向线，编号写在投影方向的一侧。
图3.2 剖面图与断面图的区别3 画剖面图应注意的问题由于剖面图的剖切是假想的，所以除剖面图外，其他投影图仍应完整画出。
当剖切平面通过肋、支撑板时，该部分按不剖绘制。
如图3.3所示，正投影图改画剖面图时，肋部按不剖画出。
剖切平面应避免与形体表面重合，不能避免时，重合表面按不剖画出，如图3.4所示。
房屋建筑学习题答案
第一章绪论一、学习要求：本章主要涉及建筑的基本知识和基本概念。
通过本章的学习，应着重掌握建筑的构成要素和建筑方针；建筑的分类和等级划分；建筑模数与模数制度概念。
其次应理解建筑设计的依据和要求，对建筑的产生和发展等内容可作一般性了解。
二、重点、难点分析：1 、建筑的产生与发展；2 、建筑的构成要素；3 、建筑的分类；4 、建筑的分级；5 、建筑工程设计的内容；6 、建筑工程设计的程序；7 、建筑设计的依据。
三、单元测试1．建筑的基本要素有三个方面，即：功能、技术和形象。
2．古希腊的建筑特色主要体现在建筑的柱式上，有代表性的柱式有多立克、爱奥尼和科林斯柱式。
3．建筑物按其使用功能不同，一般分为民用、工业和农业等。
4．建筑物的耐火等级是由构件的燃烧性能和耐火极限两个方面来决定的，共分为 4 级。
5．建筑工程设计包括建筑设计、设备设计、结构设计等三个方面的内容。
6．地震烈度一般划分为12度，烈度在6度以下时，地震对建筑物的影响较小，一般可不考虑抗震措施。
7．《建筑模数协调统一标准》中规定，基本模数以 M表示，数值为100mm。
8．地震烈度表示地面及房屋建筑遭受地震破坏的程度。
房屋抗震设防的重点应在 6、7、8、9度地区。
9．公共建筑及综合性建筑总高度超过24 m者为高层(不包括单层主体建筑)；高度超过100 m时，为超高层建筑。
10．住宅建筑按层数划分为：1-3层为低层；4-6层为多层；7-9层为中高层；>10为高层。
11．建筑的构成三要素中1是建筑的目的，起着主导作用。
①建筑功能②建筑的物质技术条件③建筑形象④建筑的经济性12．建筑是建筑物和构筑物的统称， 3 属于建筑物。
①住宅、堤坝等②学校、电塔等③工厂、展览馆等④烟囱、办公楼等13．民用建筑包括居住建筑和公共建筑，其中 3 属于居住建筑。
①托儿所②宾馆③公寓④疗养院14．建筑物的耐久等级为二级时其耐久年限为 1 年，适用于一般性建筑。
①50～100 ②80～150 ③25～50 ④15～2515．普通粘土砖承重墙，当厚度为240mm时，其耐火极限为 1 。
房屋建筑学试题及答案-(全)-房屋建筑学大题
第一章一、填空题：⒈建筑是指＿＿＿＿与＿＿＿＿的总称。
⒉建筑物按照使用性质的不同，通常可以分为＿＿＿＿＿和＿＿＿＿＿。
⒊生产性建筑指＿＿＿＿＿和＿＿＿＿＿，非生产性建筑及＿＿＿＿＿。
⒋民用建筑按层数分类可以分为＿＿＿＿、＿＿＿＿和＿＿＿＿。
⒌在修建一幢房屋的过程中，设计是其中极为重要的阶段，设计的全部工作包括＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿等几个方面的内容。
⒍设计前的准备工作包括＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿＿＿等。
⒎建筑设计可以划分为三个阶段，即＿＿＿＿、＿＿＿＿、＿＿＿＿。
⒏炎热地区的建筑因考虑＿＿＿、＿＿＿、＿＿＿，所以建筑处理较为＿＿＿；寒冷地区则应考虑＿＿＿＿＿，建筑处理较为＿＿＿＿＿。
⒐＿＿＿＿是高层建筑、电视塔等设计中考虑结构布置和建筑体形的重要因素。
⒑风向频率玫瑰图上的风向是指由＿＿＿＿吹向＿＿＿＿＿＿。
⒒水文条件是指地下水位的高低及地下水的性质，直接影响到建筑物＿＿＿＿及＿＿＿＿。
二、单项选择题：1.多层建筑一般指＿＿＿的建筑。
A．2～5层B．3～6层C．4～7层D．5～8层2.二级建筑耐久年限为＿＿＿。
A．10～50年B．30～80年C．50～100年D．100年以上3.风向频率玫瑰图一般用＿＿＿个罗盘方位表示。
A．4 B．8 C．16 D．324.在风向频率玫瑰图上一般用＿＿＿表示夏季主导风向。
A．虚线 B．点划线 C．细实线 D．粗实线5.按《建筑抗震设计规范》中有关规定及《中国地震烈度区规划图》的规定，地震烈度为＿＿＿的地区均需进行抗震设计。
A．5度、6度、7度、8度 B．6度、7度、8度、9度C．5度、6度、7度、8度、9度 D．6度、7度、8度、9度、10度6.基本模数的数值规定为＿＿＿。
A．10 mm B．50mm C．100 mm D．1000mm7.下列不属于分模数数值的是＿＿＿。
A．10 mm B．20mm C．30 mm D．50mm一、填空题答案：⒈建筑物，构筑物⒉生产性建筑，非生产性建筑⒊工业建筑，农业建筑，民用建筑⒋低层，多层，高层⒌建筑设计，结构设计，设备设计⒍熟悉任务书，调查研究、收集设计原始资料⒎初步设计，技术设计，施工图设计⒏隔热，通风，遮阳，开敞；防寒保温，封闭⒐风速⒑外，地区中心⒒基础，地下室二、单项选择题答案：⒈B ⒉C ⒊C ⒋A ⒌B ⒍C ⒎C第二章建筑平面设计一、填空题1.民用建筑的平面组成，从使用性质来分析，可归纳为＿＿＿＿和＿＿＿＿。
房屋建筑学知识点整理
房屋建筑学知识点第一章民用建筑设计概论1、构成建筑的基本要素是建筑功能、建筑技术、建筑形象。
2、建筑物的设计使用年限主要依建筑物的重要性和规模来划分等级。
3、不燃烧体：砖、石、混凝土等天然或人工的无机矿物材料和金属材料。
难燃烧体：沥青混凝土、水泥石棉板、板条抹灰。
燃烧体：木材等。
4、耐火极限用小时（h）表示。
5、设计任务的必要条件：主管部门的批文、城建部门的批文、设计任务书。
6、建筑工程设计一般分为初步设计和施工图设计两个阶段。
7、人体尺度及人体活动所需的空间尺度是确定建筑内部各种空间尺度的主要依据。
8、建筑模数：基本模数和导出模数。
导出模数：扩大模数和分模数。
9、基本模数是模数协调中选用的基本尺寸单位。
基本模数的数值为100mm，其符号为M，一般是3M。
第二章建筑平面设计1、功能空间：主要使用部分、辅助使用部分和交通联系部分。
2、房间是组成建筑物的最基本单位。
3、一个房间的面积由家具设备占用面积、人们使用活动所需的面积和房间内部的交通面积。
4、矩形教室的优点：便于家具布置、房间平面利用率较高。
结构简单，施工方便，且便于构件统一，有利于建筑构件的标准化。
5、《中小学校设计规范》：第一排课桌前沿与黑板的水平距离不宜小于2.2m；最后一排课桌的后沿与黑板的水平距离小学不宜大于8m，中学不宜大于9m；前排边座座椅与黑板远端的水平视角不应小于30°。
6、楼梯的基本形式：直跑楼梯、双跑平行楼梯、转角楼梯、三角楼梯。
7、楼梯间的形式：开敞式、封闭式、防烟楼梯间。
8、建筑平面组合形式：走道式组合、套间式组合、大厅式组合、单元式组合、混合式组合。
9、日照间距的计算公式：L=H/tanhL-----日照间距H-----南向前排房屋檐口至后排房屋底层窗台的高度h-----当地冬至日或大寒日正午12时的太阳高度角1/tanh-----日照间距系数第三章建筑剖面设计1、C值：视线升高值C值与人眼睛到头顶的高度及视觉标准有关，一般为120mm。
构成建筑的基本要素通称为建筑的三要素
第一章民用建筑设计概论构成建筑的基本要素是建筑功能、建筑技术和建筑形象，通称为建筑的三要素。
建造房屋是人类最早的生产活动之一，人们最初居住石洞、巢穴。
后开始利用天然材料建造各类房屋。
在国外，奴隶社会的代表性建筑是古埃及建筑、古希腊建筑和古罗马建筑。
中国的封建社会在城市规划、园林、民居、建筑技术与艺术等方面都取得了很大的成就，并逐步发展成独特的建筑体系。
建筑可以从使用功能、建筑规模、建筑层数和主要承重材料四个方面进行分类。
建筑物耐久年限分为四级。
建筑物的耐火等级是由建筑构件的燃烧性能和耐火极限两个方面来决定的，也分为四级。
建筑构件的耐火火极限的概念是：建筑构件在规定的耐火实验条件下，对构件进行耐火实验，从受到火的作用起，到构件失去支撑能力或构件出现裂缝或构||件背火面温度升高到220℃时为止的这段时间叫做耐火极限。
建筑工程设计一般分为初步设计和施工图设计两个阶段，技术复杂的项目分为初步设计、技术设计和施丁图设计三个阶段。
建筑设计的依据主要是空间尺度的要求、自然条件的影响、建筑规范的规定。
建筑模数是建筑设计人员必须掌握的一个基本概念，基本模数M=100mm，根据具体使用要求分为扩大模数和分模数第二章建筑平面设计建筑平面设计就是要解决建筑物在水平方向各种房间的具体设计，以及各房间之间的关系问题。
决定房间面积的因素有三个方面一是房间的人数及人们使用活动所需的面积，二是房间内家具设备所占面积，三是交通面积。
房间的形状选择应在满足使用功能的前提下，充分考虑到结构、施工、建筑造型、经济、美观等因素，矩形平面是房间的常用形式。
门的设计主要考虑到门的数量、宽度、位置、开启方式等问题，窗的设计还要考虑到采光与通风方面的要求。
在设计厕所、浴室、卫生间、厨房等辅助房间时，要熟悉各种设备的尺寸和使用活动所需要的空间，合理地进行布局。
交通联系部分包括走道、楼梯、门厅等。
走道按使用功能分为交通型和综合型两种方式。
走道的宽度要根据人流通行、走道的性质、安全疏散和空间感受几方面综合考虑。
[整理]3第三章建筑剖面设计
![[整理]3第三章建筑剖面设计](https://img.taocdn.com/s3/m/b1e87beead51f01dc281f1c3.png)
第三章建筑剖面设计(1)民用建筑中最常见的剖面形式是（）。
A：矩形B：圆形C：三角形D：梯形(2) 设计视点的高低与地面起坡大小的关系是（）。
A: 正比关系B: 反比关系C: 不会改变D: 毫无关系(3) 电影院对位排列，其视线升高值为（）。
A：60mm B：120m C：240mm m D：150mm(4) 中学演示教室当地面坡度大于（），应做成台阶形。
A：1:5 B：1:6 C：1:8 D：1:10(5) 重复小空间的空间组合方式常采用（）的手法。
①走道式②通道式③夹层式④大厅式A：①B：③④C：①②D：①②④(6)电影院错位排列，其视线升高值为（）。
A：60mm B：120mm C：240mm D：150mm(7) 下列哪一种房间进深大时应设置天窗（）。
A：卧室B：单层厂房C：厨房D：中学美术教室(8) 卧室净高常取（）。
A：2.2m--2.4 m B：2.8m--3.0m C：3.0m--3.6m D：4.2m--6.0m(9)教室净高常取（）。
A：2.2m--2.4 m B：2.8m--3.0m C：3.0m--3.6m D：4.2m--6.0m(10) 商场底层层高一般为（）。
A：2.2m--2.4 m B：2.8m--3.0m C：3.0m--3.6m D：4.2m--6.0m1.A2.B3.B4.B5.C6.A7.B8.C9.C10.D(1)单侧采光房间窗户上沿离地高应大于房间进深长度的（）。
A：1/2 B：1/4 C：2倍D：4倍(2) 无特殊要求房间窗台高度常取（）。
A: 900 B: 1200 C: 1500 D: 1800(3) 住宅、商店等一般民用建筑室内外高差不大于（）。
A：900 B：600 C：300 D：150(4) 为使观众厅声音均匀，宜采用（）棚。
A：连片形B：波浪形C：分层式D：悬挂式(5) 托儿所、幼儿园层数不宜超过（）。
A：二层B：三层C：四层D：五层(6)电影院错位排列，其视线升高值为（）。
房屋建筑学考点
房屋建筑学考点整理第一章概论节1.建筑是指建筑物和构筑物的总称，是人们为了满足社会生活需要（目的），利用所掌握的物质技术手段（用什么建），并运用一定的科学规律和美学法则创造的人工环境（怎么建）。
2.建筑功能（使用要求）、建筑技术（物质条件）、建筑形象（建筑形体、建筑色彩、材料质感、内外装修）成为了建筑的基本构成要素，三者辩证统一关系。
3.建筑功能是建筑的目的，是起主导作用的，是第一位的；技术是达到目的必需的手段。
4.建筑物按照使用性质分为生产性建筑（工业建筑、农业建筑）和非生产性建筑（民用建筑）。
5.民用建筑分类：（1）按使用功能：居住建筑和公共建筑（2）按规模和数量：大量性建筑（量大面广）和大型性建筑（规模宏大但修建量小）（3）按层数：①低层（1~3层）②多层（4~6层）③中高层（7~9层）④高层（10层以上）⑤高层（10~30层、超过24m的民用建筑）⑥超高层（高度在100m以上的建筑）5.民用建筑的分级：一级建筑（耐久年限为100 年以上）、二级建筑（耐久年限为50~100 年）、三级建筑（耐久年限为25~50 年）、四级建筑（耐久年限为15年以下）。
6.民用建筑的分级：一级建筑：耐久年限为100年以上（适用于重要的建筑和高层建筑，如人民大会堂）；二级建筑：耐久年限为50-100 年（适用于一般性建筑，如住宅）；三级建筑：耐久年限为25-50 年（适用于次要的建筑，如商业建筑）；四级建筑：耐久年限为15 年以下，适用于临时性建筑。
节1.就建筑设计而言，可以划分为三个设计阶段，即初步设计、技术设计、施工图设计。
大型的、技术复杂的应采用三阶段设计，而一般的建筑则可以省略技术设计阶段而直接采用两阶段设计。
2.自然条件：风向频率玫瑰图，是依据该地区多年来统计的各个方向吹风的平均日数的百分数按比例绘制而成，一般用16个罗盘方位表示。
玫瑰图上的风向是指由外吹向地区中心。
主导风向。
地震烈度，9 度以上地区，地震破坏力很大，地震烈度为6,7,8,9 度的地区均需进行抗震设计。
第3章单层厂房剖面设计
的下风向； ②有天窗时，利用热压为主的自然通风，热源应布 置在天窗口的下方；下沉式天窗，热源应与下沉底 板错开布置。 ③多跨厂房中，利用冷热跨间隔布置，且用轻质吊 墙（距地3m左右）分隔二者，以便组织通风。 ④连续多跨均为热跨时，可将跨间分离布置，以便 缩短进排气口的路径。
开 敞 式 厂 房
3.4.1 横向定位轴线
3. 山墙与横向定位轴线的联系
（1）山墙为非承重墙时，墙内缘与横向定 位轴线重合，端部柱的中心线从横向定位轴 线内移600mm。 （2）山墙为承重墙时，墙内缘与横向定位 轴线的距离λ 为砌体材料的半块或半块的倍 数或墙厚的一半。
山墙与横向定位轴线
3.4.2 纵向定位轴线
第三章 单层厂房剖面设计
主要从空间上满足生产工艺的要求
3.1.1 厂房高度的确定
厂房高度的定义：室内地面至柱顶（或斜屋盖最低
点，或下沉式屋架下弦底面）的距离 (1)无吊车厂房 柱顶标高通常是根据最大生产设备的高度和其使用、 安装、检修时所需的净空高度确定的。同时，必须 考虑采光和通风的要求，以及避免由于单层厂房跨 度大，高度低时给空间带来的压抑感。一般不低于 3.9m，柱顶标高应符合300mm的整数倍，若为砖 石结构承重，柱顶标高应为100mm的倍数。
（3）纵向伸缩缝处中柱
1）等高跨中柱 处理，缝一侧的屋架支承在柱头上，另一侧的屋架 搁置在活动支座上，采用一根纵向定位轴线，定位 轴线与上柱中心重合。
当等高厂房须设纵向伸缩缝时，可采用单柱单轴线
若伸缩缝兼做防震缝时，原伸缩缝按防震缝尺寸加
宽，此时应设两条纵向定位轴线，其间的插入距A 等于缝宽C。
纵 向 定 位 轴 线 与 边 柱
纵向定位轴线与承重墙的关系
第三章 建筑剖面设计 PPT
大家好
26
山东大学土建与水利学院
日本代代木体育馆由主馆（游泳馆）和附馆（篮球馆）组成
日本代代木体育馆主馆 ——游泳（跳水）馆
大家好
27
（四）特定的艺术构思
山东大学土建与水利学院
为获得良好的空间艺术效果，对装修标准较高的房间， 可结合顶棚、地面的处理，使其剖面形状富于变化
大家好
28
山东大学土建与水利学院
顶层的层高计算有几种情况 •当为平屋面时，因屋面有 保温隔热层和防水层等，其 厚度变化较大，不便确定， 故以该层楼面面层(完成面) 至屋面结构面层的垂直距离 来计算。 •当为坡顶时，则以坡向低 处的结构面层与外墙外皮延 长线的交点作为计算点。平 屋面有结构找坡时，以坡向 最低点计算。
层高不超过3.6m时，应以1M为模数 层高超过3.6m时，应以3M为模数
3
山东大学土建与水利学院
如何确定房间的剖面形状
（一）根据房间的使用功能要求 （二）满足采光、通风要求 （三）结合结构、施工等技术条件和经济条件 （四）考虑空间艺术效果
大家好
4
山东大学土建与水利学院
一、如何确定房间的剖面形状
（一）根据房间的使用功能要求
•一般为矩形
满足功能要求，构造简单，施工方便，造价低 如住宅、办公室、普通教室、旅馆、商店等
房间的平面常采用什么形状
在民用建筑中，当房间数量多，并且使用功能对平面形 状无特殊要求时，常采用矩形。
• 矩形平面体型简单、墙体平直，便于家具、设备的布 置，充分利用室内有效面积，有较大灵活性。
• 结构布置和预制构件的选用较易解决，施工方便。
• 矩形平面的开间、进深便于统一，有利于平面的组合。
？
大家好
现用房屋建筑学_武汉理工大学_第四版_第三章_建筑剖面设计
建筑剖面设计
建筑的剖面形状的确定 房屋各部分高度的确定
房屋的层数的确定
建筑空间的组合 室内空间的处理和利用
School of Architectural and Civil Engineering Anhui University of Technology
建筑剖面的组合方式 单层 多层和高层 错层和跃层
高窗 天窗
保留墙面布展 大进深空间采光 （方向性与均匀性） 增加净高 独特剖面形状
School of Architectural and Civil Engineering Anhui University of Technology
确定剖面形状的考虑因素
使用要求 视线要求 音质要求 结构、材料 和施工 的影响
确定房间剖面形状的考虑因素
使用要求 视线要求 音质要求 结构、材料 和施工 的影响
采光、通风 的要求
视线升高值C
对位排列：120mm 错位排列：60mm
地面坡度>1:6 做台阶形
School of Architectural and Civil Engineering Anhui University of Technology
School of Architectural and Civil Engineering Anhui University of Technology
房屋各部分高度的确定
房间的净高：按楼地面完成面至吊顶或楼板或梁底 面之间的垂直距离 房间的层高：该层楼地面到上一层地面之间的距离
房屋建筑学第三章建筑剖面
THANKS
感谢观看
保证空间的有效利用。
空间感受性
建筑剖面设计应注重空间感受 ，通过合理的空间划分和高度 控制，营造舒适、美观的室内 环境。
结构安全性
建筑剖面设计应遵循结构安全 的原则，确保建筑物的结构安 全和稳定性。
经济性
建筑剖面设计应考虑经济性， 合理控制材料和能源的消耗，
降低建设成本和维护费用。
02
建筑剖面的空间构成
古代建筑剖面实例
古罗马建筑剖面
古罗马建筑以其宏伟的穹顶和拱门而 著名，剖面展示了其结构特点，如混 凝土和石材的混合使用，以及建筑内 部的布局。
中国古代建筑剖面
中国古代建筑以木结构为主，剖面展 示了其斗拱、梁柱等结构特点，以及 室内空间的多层次布局。
现代建筑剖面实例
现代高层建筑剖面
现代高层建筑剖面展示了其结构体系和垂直交通组织，如电梯、楼梯等，以及 高层建筑对城市天际线的影响。
空间绿色利用
在剖面设计中融入绿色元 素，如绿化屋顶、阳台等， 提高空间的生态价值和环 保性能。
03
建筑剖面的功能布局
居住空间布局
卧室布局
卧室应位于安静、私密的位置， 远离公共区域和交通流线，保证
良好的采光和通风。
客厅布局
客厅是家庭成员交流和娱乐的场所， 应位于便于家庭成员互动的位置， 同时考虑采光和视野。
建筑剖面的分类
按剖切方向分类
可分为纵剖面和横剖面，纵剖面 是沿着建筑物长度方向切得的剖 面，横剖面则是沿着宽度方向切 得的剖面。
按剖切范围分类
可分为局部剖面和整体剖面，局 部剖面是仅对建筑物某一部分进 行剖切，整体剖面则是将整个建 筑物进行剖切。
建筑剖面的设计原则
房屋建筑学部分知识点
第一章民用建筑设计建筑：建筑物与构筑物的总称建筑物：人为创造的生产和生活的环境构筑物：人一般不直接在内部进行生产和生活的建筑构成建筑的基本要素：建筑功能、建筑技术、建筑形象建筑分类：按使用性质分类：生产性建筑（工业建筑、农业建筑）；非生产性建筑（民用建筑）民用建筑分类：1.按使用功能分类：居住建筑、公用建筑2.按规模大小分类：大量性建筑（量大面广）、大型性建筑（规模宏大）3.居住建筑按层数分类：1-3层为低层住宅；4-6层为多层住宅；7-9层为中高层住宅；10层及以上为高层住宅4.公共建筑按高度分类：普通建筑：高度不大于24m的公共建筑和高度大于24m的单层公共建筑高层建筑：高度超过24m的公共建筑超高层建筑：高度大于100m的民用建筑5.按耐火等级分类：分成四级（一级最好，四级最差）耐火等级由两个因素确定：耐火极限和燃烧性能耐火极限：标准耐火试验条件下，从受火作用起到失去稳定性、完整性、隔热性时止的时间燃烧性能：分三类：燃烧体，不燃烧体，难燃烧体6.按设计使用年限分类：1（5年）2（25年）3（50年）4（100年）建筑模数：选定的尺寸单位，作为尺度协调中的增值单位基本模数：数值规定为100mm，符号为M导出模数：分为扩大模数（基本模数的整数倍，基数为3M,6M,12M,15M,30M,60M）和分模数(整数除基本模数数值，基数为M/10,M/5,M/2)建筑工程设计包括：建筑设计，结构设计，设备设计等几个方面内容建筑设计方针：适用，经济，坚固，美观设计阶段：民用建筑工程一般分为方案设计、初步设计、施工图设计三个阶段建筑设计要求：满足功能要求，合理技术措施，良好经济效果，考虑美观要求，符合总体规划要求建筑设计依据：使用功能（人体尺度及人体活动所需空间尺度；家具设备尺寸和使用它们所需的必要空间）和自然条件（气象条件；地形，地质及地震烈度；水文条件）第二章建筑平面设计民用建筑组成部分按使用性质分类：使用部分（各类建筑物主要使用房间和辅助使用房间）交通联系部分（建筑物中各房间之间，楼层之间和室外之间联系的空间）建筑平面设计包括：单个房间设计及平面组合设计房间的分类和设计要求：（从主要使用房间的功能要求）分类：生活用房间；工作学习用房间；公共活动房间设计要求：（1）房间面积、形状和尺寸满足室内使用活动和家具、设备合理布置的要求（2）门窗大小位置考虑出入方便，疏散安全，采光通风良好（3）房间构成使结构布置合理，施工方便，利于房间组合，材料符合标准（4）室内空间及顶棚、地面、墙面和构件细部考虑使用和审美要求房间平面尺寸：房间的面宽和进深要求：1.要满足家具设备布置及人们活动要求；2.满足试听要求（第一排距黑板大于2m，垂直视角大于45°；最后排距黑板不超8.5m，水平视角不小于30°）3.良好的天然采光4.经济合理的结构布置5.符合建筑模数协调统一标准的要求房间作用：供人出入和各房间交通联系，兼具采光通风窗户功能：采光、通风单股人流通行最小宽度取550mm房间使用人数超50，面积超60m²，至少需要设两个门窗地面积比：窗洞口总面积与房间地面面积比交通联系部分包括：水平交通空间（走道），垂直交通空间（楼梯、电梯、自动扶梯、坡道），交通枢纽空间（门厅、过厅）等民用建筑楼梯位置按使用性质分：主要楼梯、次要楼梯、消防楼梯等楼梯宽度和数量根据：使用性质、使用人数、防火规范确定民用建筑常用结构类型：混合结构、框架结构、空间结构平面组合形式：走道式组合、套间式组合、大厅式组合、单元式组合建筑物的朝向考虑因素：太阳辐射强度、日照时间、主导风向、建筑使用要求及地形条件等综合要素建筑物间距确定：由日照、通风等卫生条件与建筑防火安全要求来确定日照间距计算：L=H/tanh（h为正午太阳高度，L为房屋间距，H为南向前排房屋檐口至后排房屋底层窗台的高度）第三章建筑剖面设计建筑剖面设计包括：剖面造型、层数、层高及各部分高度的确定，建筑空间的组合与利用等房间剖面形状：分为矩形和非矩形（主要根据使用要求和特点确定，同时结合物质技术，经济条件及特定艺术构思效果）窗台高度：与使用要求，人体尺度，家具尺寸，通风要求有关，常取900-1000mm，厕所浴室则取1800左右室内外地面高差确定因素：1.内外联系方便 2.防水防潮要求 3.地形及环境条件 4.建筑物性格特点建筑空间组合：1.重复小空间的组合 2.大小、高低相差悬殊的空间组合(以大空间为主体穿插布置小空间；以小空间布置为主体灵活布置大空间；综合性空间布置） 3.错层式空间组合（以踏步或楼梯联系各层楼地面以解决错层高差；以室外台阶解决错层高差） 4.台阶式空间组合建筑空间的利用：1.夹层空间的利用 2.房间上部空间的利用 3.结构空间的利用 4.楼梯间及走道空间的利用第四章建筑体型及立面设计影响体型和立面设计的因素：实用功能，物质技术条件，城市规划及环境条件，社会经济条件建筑构图基本法则：1.统一与变化（整齐规划） 2.均衡与对称 3.韵律 4.对比 5.比例 6.尺度体型的组合：1.单一体型2.单元组合体型：特点：组合灵活，没有明显均衡中心和主从关系，因连续重复而具有强烈的韵律感3.复杂体型：两个以上体量组合而成体量的联系与交接：直接连接，咬接，以走廊或连接体相连立面设计注意：立面比例尺度的处理，立面虚实与凹凸处理，立面线条处理，立面色彩与质感处理，立面重点与细部处理第五章建筑构造概论建筑物的构造组成：1.基础 2.墙和柱 3.楼板层和地坪层 4.楼梯和电梯 5.屋顶 6.门窗影响建筑构造的因素：1.外界环境的影响：外界作用力的影响，气候条件的影响，人为因素的影响2.建筑技术条件的影响：建筑材料技术，结构技术，施工技术等3.建筑标准的影响：造价标准，建筑装修标准，建筑设备标准建筑构造设计原则：坚固实用，经济合理，技术先进，美观大方第六章墙体与基础墙体类型：1.按所处位置分：外墙和内墙2.按受力情况分：承重墙和非承重墙3.按构造方式分：实体墙，空心墙和组合墙4.按施工方法分：块材墙，板筑墙及板材墙墙承重方式的墙体承重方案主要有：横墙承重体系，纵墙承重体系，双向承重体系结构及抗震要求：强度要求和刚度要求功能方面要求：1.外墙保温与隔热：减少热损失措施：（1）提高外墙保温能力（1增加外墙厚度，延缓传热过程 2.选用孔隙率高，密度轻的材料做外墙 3.采用多种材料的组合墙，解决保温承重问题）（2）防止外墙出现凝结水（门窗紧闭，设置隔蒸汽层）（3）防止外墙出现空气渗透（选择密实度高的墙体材料，增加抹灰层，加强构件间密缝处理等）2.隔声要求：（1）加强密缝处理（2）增加墙体密实性和厚度（3）采用有空气间层或多孔性材料的夹层墙（4）垂直绿化降噪3.其他方面的要求：（1）防火要求（2）防水防潮要求（3）建筑工业化要求墙角：室内地面以下，基础以上的这段墙体，外墙墙角又称勒脚墙身防潮方法：墙角铺设防潮层，防止土壤和地面水渗入砌体防潮层构造做法：防水砂浆防潮层，细石砂浆防潮层，油毡防潮层，若墙角采用不透水材料（条石或混凝土等）或设有钢筋混凝土地圈梁则可不设防潮层勒脚构造做法：1.勒脚表面抹灰 2.勒脚贴面 3.勒脚用坚固材料外墙周围排水处理：散水或明沟门窗过梁：用来支承洞口上墙体荷载，承重墙上还要承受楼板荷载的承重构件常用过梁：钢筋混凝土过梁，钢筋砖过梁，平拱砖过梁等悬挑窗台出挑60mm，窗台长度每边应超过窗台宽度120mm圈梁截面不小于120mm×240mm分为钢筋混凝土和钢筋砖圈梁作用是：增加房屋整体刚度和稳定性墙身加固措施：门垛和壁柱；圈梁；构造柱；空心砌块墙墙芯柱变形缝分为：温度伸缩缝，沉降缝，防震缝伸缩缝：为防止温度变化引起热胀冷缩破坏的破坏设置的缝（墙体楼板屋顶断开）沉降缝：为防止地基不均匀沉降引起破坏设置的缝（从基础到屋顶断开）防震缝：为防止地震造成的横纵破坏而设置的缝隔墙类型：按构造方式分：轻骨架隔墙、块材隔墙、板材隔墙三大类块材隔墙：半砖隔墙、砌块隔墙、框架填充墙轻骨架隔墙：由骨架和面层两部分组成板材隔墙：蒸汽加气混凝土板隔墙、轻质条板隔墙、复合板隔墙幕墙：是以板材形式悬挂于主体结构上的外墙，犹如悬挂的幕而得名幕墙按面板材料分：玻璃幕墙、铝板幕墙、石材幕墙等玻璃幕墙按承重方式分：框支承玻璃幕墙（按安装施工方法分：构件式玻璃幕墙、单元式玻璃幕墙）、全玻璃幕墙（由玻璃肋和玻璃面板构成，固定方式：下部支承式、上部悬挂式）、点支承玻璃幕墙：由玻璃面板、支承装置、支承结构构成（支承结构分杆件体系和索杆体系）墙面装修：外墙面装修和内墙面装修（按位置分）；外墙面：抹灰类，贴面类，涂料类，内墙面：抹灰类，贴面类，涂料类，裱糊类（按饰面材料和做法分）抹灰：一般分三层：底灰（层）（刮糙），中灰（层）和面灰（层）抹灰按面层材料及做法分：一般抹灰和装饰抹灰一般抹灰：石灰砂浆抹灰，水泥砂浆抹灰，混合砂浆抹灰，纸筋石灰浆抹灰，麻刀石灰浆抹灰装饰抹灰：水刷石面，水磨石面，斩假石面，干粘石面，弹涂面等地基：分为天然地基和人工地基基础：按形式分类：带形基础，独立式基础，联合基础；按基础材料不同分为：砖基础，石基础，混凝土基础，毛石混凝土基础，钢筋混凝土基础等；传力情况不同分为刚性基础和柔性基础（非刚性基础）地下室防水做法：根据防水材料与结构基层的位置关系分：内防水和外防水根据材料不同有各种防水卷材防水，防水混凝土防水（普通防水混凝土和参外加剂防水混凝土），涂料防水（无机防水涂料和有机防水涂料），防水砂浆防水，防水板材防水（防水塑料防水板和金属板防水），膨润土防水材料防水等第七章楼梯楼梯组成：梯段，栏杆扶手，平台楼梯形式：直行单跑，直行多跑，平行双跑，平行双分双合，折行多跑，交叉跑（剪刀），螺旋形，弧形楼梯等楼梯尺度：踏步尺度，梯段尺度，平台宽度，梯井宽度，楼梯尺寸计算，栏杆扶手高度，楼梯净空高度梯段：梁板式梯段和板式梯段楼梯细部构造：踏步面层处理，栏杆与踏步连接方式，扶手与栏杆连接方式等电梯是高层建筑主要交通工具楼梯设计要求：坚固耐用，构造合理，满足安全要求，疏散要求，美观要求第八章楼地层楼地层包括：楼板层和地坪层楼板层的基本组成：面层，楼板，顶棚三部分楼板层设计要求：1.具有足够强度和刚度；2.满足隔声，防火，热工等方面要求；3.满足建筑经济要求楼板根据材料不同分：木楼板，钢筋混凝土楼板，钢楼板等钢筋混凝土楼板按施工方法分：现浇板，装配式和装配整体式三种常用的预制混凝土楼板根据截面形式分为：平板，空心板和槽形板三类地面按材料和做法分为：整体地面，块料地面，塑料地面，木地面整体地面包括：水泥砂浆地面，水泥石屑地面，水磨石地面，等块料地面：粘土砖地面，水泥制品块地面，大理石。
第3章-建筑剖面设计 (2)
房间的剖面形状——矩形、非矩形
平面设计着重解决内部空间的水平方向上的问题，而剖 面设计的任务则是：根据建筑物的用途、规模、环境条 件及人们的使用要求,解决建筑物在高度方向的布置问题。 ·剖面图——垂直方向 房屋各部分 组合关系 ·剖面设计——各部分高度 建筑层数 空间组合利用
5
2016年3月19日6时30分
三级
5
100
1200
四级
不同结构体系适宜层数
框架结构
框架剪力墙结构
图3-29
剪力墙结构
各种筒体结构 （a）筒体－框架结 构（内筒式）； （b）筒体－框架结 构（外移式）； （c）框筒结构； （d）筒中筒结构； （e）多筒体结构
民用建筑的耐火等级、层数、长度和面积
防火分区间 耐火 等级
最多允许层数
最大允许长度 （m ）
每层最大允许 建筑面积（㎡ ）
2500
备注
一、二级
按本规范第1.0 .2条规定
150
1、体育馆、剧院的观众厅，展览建筑的展厅 ，其防火分区最大允许建筑面积可适当放宽； 2、托儿所、幼儿园的儿童用房和儿童游乐厅 等儿童活动场所不应超过3层或设置在四层及 四层以上楼层或地下、半地下建筑内。 1、托儿所、幼儿园的儿童用房和儿童游乐厅 等儿童活动场所、老年建筑和医院、疗养院的 住院部不应超过2层或设置在三层及三层以上 楼层或地下、半地下建筑内。 2、商店、学校、电影院、剧院、礼堂、食堂 、菜市场不应超过2层或设置在三层及三层以 上楼层。 学校、食堂、菜市场、托儿所、幼儿园、老年 人建筑、医院等不应设置在二层。
图 剖面形状与音质的关系
视听要求 视线声音无遮挡 地坪升起 反射声合理分布 剖面形状（顶棚）
9
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给人以局促感。净高2.4m，用于住宅建筑的居室，使人感到亲切、随 和，但如用于教室，就显得过于低矮。
要改变房间比例不协调或空间观感不好，除通过各种不同处理外， 就需要改变某些尺度。如细而高的窗户，强调了竖向线条，可加大房 间的视觉高度。宽而长的窗户则强调强调了横向线条，能降低房间的 视觉高度。降低次要空间的顶棚高度，能衬托出主要空间的高度。
还有一些房间，因使用需要，常在房间顶ห้องสมุดไป่ตู้上设置某些设备，如吊灯、 手术室的无影灯、剧院舞台的顶棚及天桥等。确定这些房间的高度时，应考 虑到设备所占尺寸。
7
第一节 房间的剖面形状和各部分高度的确定
2．采光、通风等卫生要求 房间的高度应有利于天然采光和自然通风，以保证房间有必要的
卫生条件。 • 房间进深大，或要求光线照射深度远的房间，层高应大些。 • 对大进深的单层房屋，可在屋顶设置各种形式的天窗，形成各种 不同的剖面形式。
5
第一节 房间的剖面形状和各部分高度的确定
二、房屋各部分高度的确定 （一）房间的净高与层高 室内净高是指从楼地面至顶棚（包括结构顶棚和吊顶棚）底面的
垂直距离。 楼层层高是指在有楼层的建筑中，上下相邻两层楼（地）面间的
垂直距离（图3-5）。房间净高与楼板结构构造厚度之和就是层高。
一般房间高度的确定主要考虑以下几个方面。
（二）室内窗台高度 窗台的高度主要根据室内的使用要求、人体尺度和家具或设备的 高度来确定。 • 一般民用建筑中，窗台的高度常采用900mm左右； • 幼儿园建筑的窗台高度常采用700mm左右； • 对疗养院建筑和风景区的一些建筑物，常降低窗台高度或做落地 窗； • 展览建筑，一般将窗台提高到2.5m以上；
剖面设计具体内容包括：确定建筑物的层数； 决定建筑各部分在高度方向的尺寸； 进行建筑空间组合； 处理室内空间并加以利用等。
此外,对其它工程技术问题，如结构选型、建筑构造也要予以合理解决。
3
第一节 房间的剖面形状和各部分高度的确定
一、房间的剖面形状 房间的剖面形状主要是根据使用要求和特点来确定，同时要考虑
10
第一节 房间的剖面形状和各部分高度的确定
5．建筑经济效益要求 为了力求节约，应尽可能地降低层高。层高降低又导致建筑总 高度降低，从而可缩小建筑间距、节约土地。此外，层高降低还能 减轻建筑物的自重，减少围护结构面积，节约了材料，有利于结构 受力，并能降低能耗。
11
第一节 房间的剖面形状和各部分高度的确定
第三章 建筑剖面设计
本章提要和学习目标
第一节 第二节
房间的剖面形状和各部分高度的确认 建筑层数的确定和剖面的组合方式
第三节
建筑空间的组合和利用
本章小结
1
本章提要和学习目标
本章提要：本章主要介绍了房间剖面形状和房间各部分高度的确定；
建筑层数的确定以及建筑空间的组合和利用。
学习目标：在学习中要掌握影响剖面设计的因素；了解选择剖面形式
具体的物质技术、经济条件及特定的艺术构思，使之既满足使用又能 达到一定的艺术效果。
（一）使用要求对剖面的影响 大多数民用建筑如居室、教室、办公室等均采用矩形。 • 学校的阶梯教室、电影院和体育馆的观众厅等，室内地面应按一定
的坡度变化升起 (图3-1)。
• 观众厅的顶部剖面可以做成一定的折线形，以取得良好的音响效果
和层数的原则；熟记一些常用的数据如一般建筑的层高范围、窗台的 高度等。
2
本章提要和学习目标
建筑剖面设计与平面设计是从两个不同的方面来反映建筑物内部空间的 关系。 • 平面设计着重解决内部空间的水平方向上的问题； • 剖面设计的任务则是：根据建筑物的用途、规模、环境条件及人们的使 用要求,解决建筑物在高度方向的布置问题。
• 浴室、厕所走廊两侧的窗台高度可提高到1.8m左右，（图3-6）。
当窗台高度低于900mm（住宅建筑）和800mm（公共建筑），称 为低窗台，需要采取安全防护措施。
9
第一节 房间的剖面形状和各部分高度的确定
4． 结构层高度及构造方式的要求 结构层高度主要包括楼板、屋面板、梁和各种屋架所占的高度。
层高的决定要考虑结构层的高度，结构层愈高，则层高愈大。 • 一般开间进深较小的房间，多采用墙体承重，在墙上直接搁板， 结构层所占高度较小； • 开间进深较大的房间多采用梁板布置方式，梁下凸，使结构层较 大； • 采用屋架、空间网架等形式的大跨度建筑，其结构层高度更大。 • 房间如果采用吊顶构造时，层高则应再适当加高，以满足净高需 要。
为保证房间有必要的卫生条件，除了组织好通风外，还应考虑房 间必要的气容量。具体取值与房间用途有关，如中小学教室为3~5m3/ 人，影剧院观众厅为4~5m3/人，房间所需空气容积，也影响到室内净 高。
8
第一节 房间的剖面形状和各部分高度的确定
3．室内比例及空间观感 室内空间的封闭和开敞、宽大和矮小、比例协调与否都会给人以
(图3-2)。
4
第一节 房间的剖面形状和各部分高度的确定
（二）结构、材料和施工的影响 一般民用建筑房间的剖面形状有矩形和非矩形两类。 矩形剖面规整，结构简单，有利于采用梁板式结构，节约空间，施工方便， 采用较多。 但有些大跨度建筑的空间剖面常受结构形式、材料、施工等的影响而形 成特有的剖面形式。 （三）采光、通风要求对剖面的影响 一般进深不大的房间，侧窗采光和通风已满足使用要求。当房间进深较 大或房间有特殊要求，侧窗不能满足要求时，常设置各种形式的天窗，从而 形成不同的剖面形式。 图3-3为不同采光方式对剖面形状的影响。对于厨房一类房间，由于使用 过程中常产生大量蒸汽、油烟等，一般在顶棚设置排气窗（图3-4）。
6
第一节 房间的剖面形状和各部分高度的确定
1．人体活动及家具设备的使用要求 房间的净高与人体活动尺度有很大关系。一般情况下，室内最小净高应
使人举手不接触到顶棚为宜。应不低于2.2m。 其次，随房间用途而异。 • 住宅中的居室和旅馆中的客房等生活用房，净高2.6m已能满足正常的使 用要求。 • 教室、办公室等室内净高常为3.0~3.3m。 • 影剧院观众厅，决定其净高涉及到观众厅容纳人数的多少及视线、音响 等要求。
