(仅供参考)电解电容-基本参数

(仅供参考)电解电容-基本参数

使用指南:1 铝电解电容器基本的电性能1.1 电容量电容器的电容量由测量交流容量时所呈现的阻抗决定。

交流电容量随频率、电压以及测量方法的变化而变化。

JISC5102规定:铝电解电容的电容量的测定是在120HZ频率,最大交流电压为0.5Vrms、DC bias 电压为1.5~2.0V的条件下进行。

铝电解电容器的容量随频率的增加而减小。

以下是典型的电容量随频率变化图:容量变化率(%)频率(Hz)和频率一样,测量时的温度对电容器的容量有一定的影响。

随着测量温度的下降,电容量会变小。

以下是典型的电容量随频率变化图:容量变化率(%)温度(℃)另一方面,直流电容量,可通过施加直流电压而测量其电荷得到,在常温下容量比交流稍微的大一点,并且具有更优越的稳定特性。

1.2 Tan δ(损耗角正切)在等效电路中,串联等效电阻ESR同容抗1/ωC之比称之为Tan δ,其测量条件与电容量相同。

Tanδ=R ESR/ (1/ωC)= ωC R ESR其中:R ESR =ESR(120 Hz)ω=2πff=120HzTan δ随着测量频率的增加而变大,随测量温度的下降而增大。

以下是典型的电容量随频率变化图:1.3 阻抗(Z):在特定的频率下,阻碍交流电通过的电阻就是所谓的阻抗(Z)。

它与容量以及电感密切相关,并且与等效串联电阻ESR也有关系。

具体表达式如下:其中:Xc=1/ ωC=1/ 2πfCXL=ωL=2πfL以下是典型的电容量随频率变化图:由图可知电容的容抗(Xc)在低频率范围内随着频率的增加逐步减小,频率继续增加达到中频范围电抗(XL)降致ESR。

当频率达到高频范围感抗(XL)变为主导,所以电抗随着频率的增加而增加。

由于电解液电导率随温度改变而改变,所以阻抗随着温度的变化而变化如下图所示:1.4漏电流:电容器的介质对直流电具有很大的阻碍作用。

然而,由于铝氧化膜介质上浸有电解液,在施加电压时,重新形成以及修复氧化膜的时候会产生一种很小的称之为漏电流的电流,刚施加电压时,漏电流较大,随着时间的延长,漏电流会逐渐减小并最终保持稳定。

电解电容选型的6个重要指标

电解电容选型的6个重要指标

电解电容选型的6个重要指标1 电容量与体积由于电解电容器多数采用卷绕结构,很容易扩大体积,因此单位体积电容量非常大,比其它电容大几倍到几十倍。

但是大电容量的获取是以体积的扩大为代价的,现代开关电源要求越来越高的效率,越来越小的体积,因此,有必要寻求新的解决办法,来获得大电容量、小体积的电容器。

在开关电源的原边一旦采用有源滤波器电路,则铝电解电容器的使用环境变得比以前更为严酷:(1)高频脉冲电流主要是20 kHz~100kHz的脉动电流,而且大幅度增加;(2)变换器的主开关管发热,导致铝电解电容器的周围温度升高;(3)变换器多采用升压电路,因此要求耐高压的铝电解电容器。

这样一来,利用以往技术制造的铝电解电容器,由于要吸收比以往更大的脉动电流,不得不选择大尺寸的电容器。

结果,使电源的体积庞大,难以用于小型化的电子设备。

为了解决这些难题,必须研究与开发一种新型的电解电容器,体积小、耐高压,并且允许流过大量高频脉冲电流。

另外,这种电解电容器,在高温环境下工作,工作寿命还须比较长。

2 承受温度与寿命在开关电源设计过程中,不可避免地要挑选适用的电容。

就100μF以上的中、大容量产品来说,因为铝电解电容的价格便宜,所以,迄今使用的最为广泛。

但是, 最近几年却发生了显著变化,避免使用铝电解电容的情况正在增加。

出现这种变化的一个原因是,铝电解电容的寿命往往会成为整个设备的薄弱环节。

电源模块制造厂家的工程师表示:“对于铝电解电容这种寿命有限的元件,如果可以不用, 就尽量不要采用。

”因为铝电解电容内部的电解液会蒸发或产生化学变化,导致静电容量减少或等效串联电阻(ESR)增大, 随着时间的推移,电容性能肯定会劣化。

电解电容器的寿命与电容器长期工作的环境温度有直接关系,温度越高,电容器的寿命越短。

普通的电解电容器在环境温度为90℃时已经损坏。

但是现在有很多种类的电解电容器的工作环境温度已经很高在环境温度为90℃,通过电解电容器的交流电流和额定脉冲电流的比为0.5时,寿命仍然为10000h,但是如果温度上升到95℃时,电解电容器即已经损坏。

铝电解电容器的主要性能参数、影响因素及互相间的关系

铝电解电容器的主要性能参数、影响因素及互相间的关系

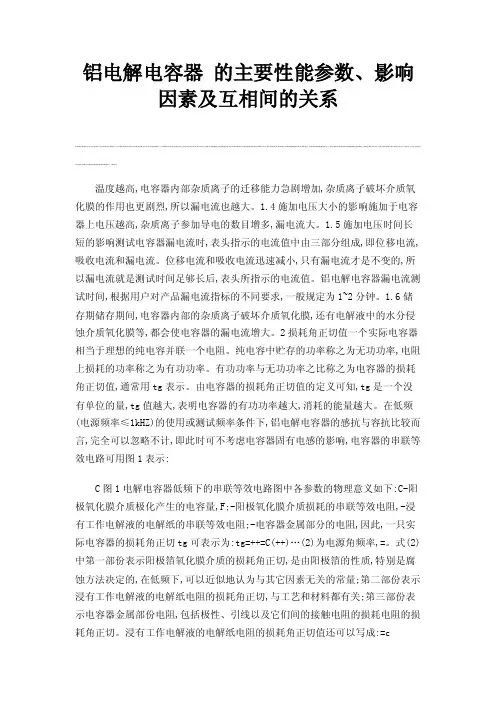

铝电解电容器的主要性能参数、影响因素及互相间的关系00000温度越高,电容器内部杂质离子的迁移能力急剧增加,杂质离子破坏介质氧化膜的作用也更剧烈,所以漏电流也越大。

1.4施加电压大小的影响施加于电容器上电压越高,杂质离子参加导电的数目增多,漏电流大。

1.5施加电压时间长短的影响测试电容器漏电流时,表头指示的电流值中由三部分组成,即位移电流,吸收电流和漏电流。

位移电流和吸收电流迅速减小,只有漏电流才是不变的,所以漏电流就是测试时间足够长后,表头所指示的电流值。

铝电解电容器漏电流测试时间,根据用户对产品漏电流指标的不同要求,一般规定为1~2分钟。

1.6储存期储存期间,电容器内部的杂质离子破坏介质氧化膜,还有电解液中的水分侵蚀介质氧化膜等,都会使电容器的漏电流增大。

2损耗角正切值一个实际电容器相当于理想的纯电容并联一个电阻。

纯电容中贮存的功率称之为无功功率,电阻上损耗的功率称之为有功功率。

有功功率与无功功率之比称之为电容器的损耗角正切值,通常用tg表示。

由电容器的损耗角正切值的定义可知,tg是一个没有单位的量,tg值越大,表明电容器的有功功率越大,消耗的能量越大。

在低频(电源频率≤1kHZ)的使用或测试频率条件下,铝电解电容器的感抗与容抗比较而言,完全可以忽略不计,即此时可不考虑电容器固有电感的影响,电容器的串联等效电路可用图1表示:C图1电解电容器低频下的串联等效电路图中各参数的物理意义如下:C-阳极氧化膜介质极化产生的电容量,F;-阳极氧化膜介质损耗的串联等效电阻,-浸有工作电解液的电解纸的串联等效电阻;-电容器金属部分的电阻,因此,一只实际电容器的损耗角正切tg可表示为:tg=++=C(++)…(2)为电源角频率,=。

式(2)中第一部份表示阳极箔氧化膜介质的损耗角正切,是由阳极箔的性质,特别是腐蚀方法决定的,在低频下,可以近似地认为与其它因素无关的常量;第二部份表示浸有工作电解液的电解纸电阻的损耗角正切,与工艺和材料都有关;第三部份表示电容器金属部份电阻,包括极性、引线以及它们间的接触电阻的损耗电阻的损耗角正切。

铝电解电容规格参数

铝电解电容规格参数

铝电解电容规格参数
铝电解电容的规格参数主要包括静电容量、工作电压、温度、等效串联电阻(ESR)
等。

1.静电容量:这是电容器能够储存的电荷量,单位通常为微法(uF)。

静电容量的大
小决定了电容器的储能能力。

2.工作电压:电容器在工作时所能承受的最大电压,也称为额定电压。

如果电容器在
工作时电压超过这个值,可能会导致电容器损坏。

3.温度:电容器的工作温度范围,以及在此范围内的性能变化。

常见的铝电解电容温
度大多为85℃、105℃。

在高温条件下(例如纯甲类功放),应优选105℃标称的电容。

4.等效串联电阻(ESR):电容器内部的电阻,会影响电容器的充放电性能。

ESR越
低,电容器的性能越好。

ESR与电容器的容量、电压、频率及温度都有关。

当额定电压固定时,容量愈大ESR愈低。

当容量固定时,选用高额定电压的品种可以降低ESR。

此外,铝电解电容的外形结构尺寸也是重要的规格参数,包括高度、直径、端子直径等,这些参数对于电容器的安装和使用都有影响。

总的来说,铝电解电容的规格参数是选择和使用电容器时需要考虑的重要因素,应根据具体的应用需求和电路条件来选择合适的电容器。

铝电容参数

铝电容参数

铝电容参数铝电容是一种常见的电子元件,具有很多重要的参数。

下面将对铝电容的参数进行详细的介绍。

1. 额定电压(Rated Voltage):铝电容的额定电压是指元件所能承受的最高电压。

超过额定电压,铝电容会发生击穿,导致元件损坏。

因此,在使用铝电容时,需要确保电路中的电压不超过其额定电压。

2. 容量(Capacitance):容量是指铝电容存储电荷的能力,通常用法拉(Farad,简写为F)来表示。

容量的大小决定了铝电容在电路中的作用,较大的容量可以存储更多的电荷,使得电路的响应更快。

常见的铝电容容量有微法(μF)、毫法(mF)和微法(nF)等。

3. 电压系数(Voltage Coefficient):电压系数是指铝电容的容量在不同电压下的变化程度。

一般来说,铝电容的容量会随着电压的增加而减小,这种变化可以通过电压系数来表示。

电压系数越小,说明铝电容的容量稳定性越好。

4. 损耗角正切(Loss Tangent):损耗角正切是指铝电容在工作频率下的能量损耗程度。

它是一个无量纲的参数,用来描述铝电容的内部电阻和外部电感之间的能量损耗。

损耗角正切越小,说明铝电容的能量损耗越小,效率越高。

5. 工作温度范围(Operating Temperature Range):铝电容的工作温度范围是指元件可以正常工作的温度范围。

超过工作温度范围,铝电容的性能可能会受到影响,甚至引起故障。

因此,在设计电路时,需要根据工作环境选择适合的工作温度范围。

6. 等效串联电阻(Equivalent Series Resistance,ESR):等效串联电阻是指铝电容在工作频率下的内部电阻。

它会导致铝电容在电路中产生能量损耗,同时也会影响电容的响应速度。

较小的等效串联电阻意味着铝电容在电路中的能量损耗较小。

7. 寿命(Lifetime):寿命是指铝电容的使用寿命,也可以理解为元件的可靠性。

铝电容的寿命受到工作温度、工作电压和工作频率等因素的影响。

电容选型指导

电容选型指导

1、铝电解电容作为储能元件。

因此,电解电容的选型要关注以下特性:容量,耐压,温度范围,元件封装形式与尺寸;纹波电流、纹波电压;漏电流、ESR、散逸因数、阻抗/频率特性;电容寿命;实际需要、性能和成本等综合考量。

2、电解电容选型参数选型规则:电压参数选型规则:实际电路工作电压乘以1.5倍,在此基础上向上选取最近一个通用电压。

例如:电路为5V,则降额后需要耐压7.5V,最终选择额定电压10V。

温度参数选型规则:温度范围选型需要依据产品热设计及使用环境确定;对于室内产品,温度范围可以在-25℃~105℃,对于室外产品,推荐-40℃~105℃必要时选用125℃。

3、铝电解电容的特点3.1铝电解电容器的卷绕结构及简图电解电容包含两个导电电极,中间有绝缘层隔开。

一个电极(阳极)由扩大了表面积的铝箔形成。

铝氧化层(AL2O3)在其表面形成绝缘层。

与其它电容相比,铝电解电容的负极(阴极)是导电液体,称作电解液。

另外一个铝箔,是所谓的阴极箔,其有更大的表面积,以传递电流到电解液。

电容的阳极是极纯的铝箔,其有效表面被极大地增大(比例可以到200倍),增大方式是一个电化学腐蚀过程,这样可以使电容到最大容量。

化学腐蚀的方式以及程度过程不同,决定于其不同要求。

铝电解电容器的主要生产原材料为:阳极箔、阴极箔、电解纸、电解液、导箔、胶带、盖板、铝壳、套管、垫片等,其生产工序主要有:切割、卷绕、含浸、装配、老化、封口、印刷、套管、测量、包装、检验等,以下为其主要生产工艺图:电解电容的结构和原理决定了其有一下特点:优点:容量大、耐压高、价格便宜;缺点:漏电流大、误差大、稳定性差、寿命随温度的升高下降很快。

数字电路中使用的铝质电解电容一般用于电源平滑滤波,除容量、耐压、容量误差、工作温度、封装尺寸等熟知的参数外,还有几个有关电容器品质的重要参数,包括损耗角正切、漏电流、等效串联电阻ESR、允许的纹波电流、使用寿命等。

这些参数不标在成品封装外皮上,只在产品规格书中体现的,但这些参数有可能是关系电路性能的关键。

铝电解电容 2.2uf esr

铝电解电容 2.2uf esr

《深度探讨铝电解电容 2.2uf esr》1. 引言铝电解电容是一种常见的电子元件,被广泛应用于电子设备中。

其中,2.2uf esr铝电解电容是一种常见的规格。

在本文中,我们将对铝电解电容 2.2uf esr进行深度探讨,以帮助读者更好地理解这一电子元件的特性和应用。

2. 铝电解电容的基本原理铝电解电容的基本原理是利用电解液和铝箔构成的电极,通过电解质在两电极间的电位差来储存电荷。

而2.2uf esr铝电解电容中的2.2uf代表了其电容量大小,esr则代表了其等效串联电阻,是影响电容性能的一个重要参数。

了解这些基本原理对于进一步理解铝电解电容 2.2uf esr的特性和应用非常重要。

3. 2.2uf esr铝电解电容的特性分析2.2uf esr铝电解电容在电子电路中扮演着重要的角色,其具有以下几个特性:3.1 电容量大小:2.2uf的电容量使其在电路设计中具有一定的灵活性,能够满足不同的设计需求。

3.2 等效串联电阻:esr值的大小直接影响了电容的性能,低esr值意味着更好的高频性能和稳定性。

3.3 工作温度范围:2.2uf esr铝电解电容通常具有一定的工作温度范围,超出范围可能会影响其性能和寿命。

4. 2.2uf esr铝电解电容的应用场景在电子电路设计中,2.2uf esr铝电解电容被广泛应用于各种场景,例如:4.1 滤波电路:利用其较大的电容量和低esr值,能够在电源和信号线路中起到良好的滤波效果。

4.2 耦合电路:2.2uf esr铝电解电容可以有效地隔离直流和交流信号,提高电路的稳定性和性能。

4.3 调整电路:在一些调整电路中,2.2uf esr铝电解电容可以通过改变其工作状态来实现电路的调节和稳定。

5. 对2.2uf esr铝电解电容的个人理解在我看来,2.2uf esr铝电解电容具有很多优秀的特性,可以应用于各种电子电路中。

它的稳定性和高频性能使其在现代电子设备中扮演着重要的角色,能够有效提高电路的性能和稳定性。

贴片铝电解电容耐压规格

贴片铝电解电容耐压规格

全称:贴片铝电解电容器,简称:片式铝电解,片铝等。

主要规格尺寸,接公制标准分为:4*5.5mm, 5*5.5mm, 6.3*5.5mm, 6.3*7.7mm, 8*6.2mm, 8*10.2mm, 10*10.2mm, 10*12mm等。

220uf6.3v 贴片电容|SMD电容器|铝电解电容器|片式电容|片铝|片式铝电解电容器|贴片电容器220uf6.3v 贴片电容|SMD电容器|铝电解电容器|片式电容|片铝|片式铝电解电容器|贴片电容器470u35v 贴片电容|SMD电容器|铝电解电容器|片式电容|片铝|片式铝电解电容器|贴片电容器10uf25v 贴片电容|SMD电容器|铝电解电容器|片式电容|片铝|片式铝电解电容器|贴片电容器220uf16v 贴片电容|SMD电容器|铝电解电容器|片式电容|片铝|片式铝电解电容器|贴片电容器10uf10v 贴片电容|SMD电容器|铝电解电容器|片式电容|片铝|片式铝电解电容器|贴片电容器铝电解电容器的构成:是由正箔. 负箔和电解纸卷成芯子,用引线引出正负极,含浸电解液后通过导针引出,再用铝壳和胶密密封起来。

片式铝电解电容器体积虽然较小,但是因为通过电化学腐蚀后,电极箔的表面积被扩大了,且它的介质氧化膜非常薄,所以,片式铝电解电容器可以具有相对较大的电容量。

正确选用一颗贴片铝电解电容器产品,要注意的参数包括:电容量. 额定电压.温度. 寿命以及特性(比如高频低阻抗)的要求。

0.47uF50v|50v 0.47uF 4*5.4 0.47uF63v|63v0.47uF 4*5.4 0.47 uF 100v|100v0.47uF 4*5.41uF50v|50v1uF 4*5.4 1uF63v|63v1uF 4*5.4 1uF 100v|100v1uF 6.3*5.42.2uF50v|50v 2.2uF 4*5.4 2.2uF63v|63v1uF 4*5.4 2.2 uF 100v|100v2.2uF 6.3*5.43.3uF35v|35v3.3uF 4*5.4 3.3uF50v|50v3.3uF 4*5.4 3.3uF63v|63v3.3uF 5*5.43.3uF100v|100v3.3uF 6.3*5.44.7uF25v|25v4.7uF 4*5.4 4.7uF35v|35v4.7uF 4*5.4 4.7uF50v|50v4.7uF 5*5.4 4.7uF63v|63v4.7uF6.3*5.4 4.7uF100v|100v4.7uF 6.3*7.76.8uF25v|25v6.8uF 4*5.4 6.8uF35v|35v6.8uF 4*5.4 6.8uF50v|50v6.8uF 5*5.4 6.8uF63v|63v6.8uF 6.3*5.4 6.8uF100v|100v6.8uF 6.3*7.78.2uF25v|25v8.2uF 4*5.4 8.2uF35v|35v8.2uF 4*5.4 8.2uF50v|50v8.2uF 5*5.4 8.2uF63v|63v8.2uF 6.3*5.4 8.2uF100v|100v8.2uF 6.3*7.710uF16v|16v10uF 4*5.4 10uF25v|25v10uF 4*5.4 10uF35v|35v10uF 4*5.4 10uF50v|50v10uF 6.3*5.4 10uF63v|63v10uF 6.3*5.4 10uF100v|100v10uF 6.3*7.722uF6.3v|6.3v22uF 4*5.4 22uF10v|10v22uF 4*5.4 22uF16v|16v22uF 4*5.4 22uF25v|25v22uF 5*5.4 22uF35v|35v22uF 6.3*5.4 22uF50v|50v22uF 6.3*5.4 22uF63v|63v22uF 6.3*7.7 22uF220v|220v22uF 8*10.233uF6.3v|6.3v33uF 4*5.4 33uF10v|10v33uF 4*5.4 33uF16v|16v33uF 5*5.4 33uF25v|25v33uF 5*5.4 33uF35v|35v33uF 6.3*5.4 33uF50v|50v33uF 6.3*7.7 33uF63v|63v33uF 8*10.2 33uF330v|330v33uF 10*10.247uF6.3v|6.3v47uF 4*5.4 47uF10v|10v47uF 5*5.4 47uF16v|16v47uF 5*5.4 47uF25v|25v47uF 6.3*5.4 47uF35v|35v47uF 6.3*5.4 47uF50v|50v47uF 6.3*7.7 47uF63v|63v47uF 8*10.2 47uF470v|470v47uF 10*10.268uF6.3v|6.3v68uF 5*5.4 68uF10v|10v68uF 6.3*5.4 68uF16v|16v68uF 6.3*5.4 68uF25v|25v68uF 8*6.5 68uF35v|35v68uF 8*6.5 68uF50v|50v68uF 8*10.2 68uF63v|63v68uF 10*10.2 68uF680v|680v68uF 10*10.282uF6.3v|6.3v82uF 5*5.4 82uF10v|10v82uF 6.3*5.4 82uF16v|16v82uF 6.3*5.4 82uF25v|25v82uF 8*6.5 82uF35v|35v82uF 8*6.5 82uF50v|50v82uF 8*10.2 82uF63v|63v82uF 10*10.2 82uF820v|820v82uF 10*10.2100uF6.3v|6.3v100uF 5*5.4 100uF10v|10v100uF 6.3*5.4 100uF16v|16v100uF 6.3*5.4 100uF25v|25v100uF 6.3*7.7 100uF35v|35v100uF 6.3*7.7 100uF50v|50v100uF 8*10.2 100uF63v|63v100uF 10*10.2150uF6.3v|6.3v150uF 6.3*5.4 150uF10v|10v150uF 6.3*5.4 150uF16v|16v150uF 6.3*7.7 1220uF6.3v|6.3v220uF 6.3*5.4 220uF10v|10v220uF 6.3*7.7 220uF16v|16v220uF 6.3*7.7 220uF25v|25v220uF 8*10.2 220uF35v|35v220uF 8*10.2 220uF50v|50v220uF 10*10.250uF25v|25v150uF 8*10.2 150uF35v|35v150uF 8*10.2 150uF50v|50v150uF 10*10.2330uF6.3v|6.3v330uF 6.3*7.7 330uF10v|10v330uF 8*10.2 330uF16v|16v330uF 8*10.2 330uF25v|25v330uF 10*10.2 330uF35v|35v330uF 10*10.2470uF6.3v|6.3v470uF 6.3*7.7 470uF10v|10v470uF 8*10.2 470uF16v|16v470uF 8*10.2 470uF25v|25v470uF 10*10.2680uF6.3v|6.3v680uF 8*10.2 680uF10v|10v680uF 10*10.2 680uF16v|16v680uF 10*10.2820uF6.3v|6.3v820uF 8*10.2 820uF10v|10v820uF 10*10.2 820uF16v|16v820uF 10*10.21000uF6.3v|6.3v1000uF 8*10.2 1000uF10v|10v1000uF 10*10.2 1000uF16v|16v1000uF 10*10.21500uF6.3v|6.3v1000uF 10*10.2。

详解铝电解电容器的参数

详解铝电解电容器的参数

详解铝电解电容器的参数铝电解电容器的参数详解之一铝电解电容器的基本参数主要有电压、电容量、最高工作温度及寿命、漏电流和损耗因数,有的铝电解电容器,如开关电源输出滤波用钽电容的铝电解电容器还有额定纹波电流、ESR等参数。

电压铝电解电容器的电压指标主要有额定DC电压、额定浪涌电压、瞬间过压和反向电压,下面将逐一介绍。

1.反向电压钽电容是有极性电容器,通常不允许工作在反向电压。

在需要的地方,可通过连接一个二极管来防止反极性。

通常,采用导通电压约为0. 8V的二极管是允许的。

在短于Vs的时间内,小于或等于1.5V的反向电压也是可以承受的,但仅仅是短时间,绝不能是连续工作状态。

2.工作电压V OP工作电压是电容器在额定温度范围内所允许的连续工作的电压。

在整个工作温度范围内,电容器既可以在满额定电压(包括叠加的交流电压)下连续工作,也可以连续工作在0V与额定电压之间任何电压值。

在短时间内,电容器也可承受幅值不高于-1. 5V的反向电压。

反向电压的危害主要是反向电压将产生减薄氧化铝膜的电化学过程,从而不可逆地损坏铝电解电容器。

3.额定DC电压VR额定DC电压VR是电容器在额定温度范围内所允许的连续工作电压,它包括在电容器两电极间的直流电压和脉动电压或连续脉冲电压之和。

通常,钽电容的额定电压在电容器表面标明。

通常额定电压≤100V为“低压”铝电解电容器,TDK电感而额定电压≥150V为“高压”铝电解电容器。

额定电压的标称电压为:3V、4V、6.3V、(7.5V)、10V、16V、25V、35V、(40V)、50V、63V、80V、100V、160V、200V、250V、300V、(315V)、350V、(385V)、400V、450V、500V、(550V)。

其中括号中的电压值为我国不常见的。

4.额定浪涌电压Vs额定浪涌电压Vs是铝电解电容器在短时间内能承受的电压值,其测试条件是:电容器工作在25℃,在不超过30s,两次间隔不小于5min。

齐全的标准铝电解电容规格

齐全的标准铝电解电容规格

电压规格10V16V25V35V1UF4*75*114*75*114*75*114*75*112.2UF4*75*114*75*114*75*114*75*113.3UF4*75*114*75*114*75*114*75*114.7UF4*75*114*75*114*75*114*75*1110UF4*75*114*75*114*75*114*75*1122UF4*75*114*75*114*75*115*75*1133UF4*75*114*75*115*75*116*75*1147UF4*75*114,5*75*115*75*116*76*1168UF100UF 4,5*75*115,6*75*116*7 6.3*128*76*11,12150UF220UF6*75*126,8*76.3*128*98*128*12330UF8*7 6.3*116,8*128*1210*13,16 470UF6*76*128*98*128*12,1410*151000UF8*1210*13,16,1710*17,2013*202200UF10*1710*2013*20,2516*25 3300UF13*2013*2013*2516*30 4700UF13*2113*2516*2518*32电压规格? 50V63V100V160V250V400V1UF4*75*115*115*116*116*116*122.2UF4*75*115*115*116*128*128*123.3UF4*75*115*115*116*128*128*124.7UF4*75*115*115*118*128*128*12 10UF5*75*115*116*118*1210*1310*15 22UF6*75*115*118*1210*1310*2013*2033UF6*7 6.3*126*1110*1310*2013*2013*25 47UF8*7 6.3*126*1110*1713*2013*2016*25 68UF18*26 100UF8*128*1410*2013*2016*2518*32 150UF16*25220UF10*1310*2013*2516*3022*30330UF10*2012*2016*2518*35470UF10*2013*2016*2522*351000UF13*2516*2522*302200UF16*3018*353300UF19*3622*404700UF21*4225*45CD110系列电容器|6.3V/22000uF引线式电容器\85℃普通品电容器6.3V/220uF小体积电容Φ5*116.3V/330uF小体积电容Φ6.3*116.3V/470uF小体积电容Φ6.3*116.3V/1000uF小体积电容Φ8*11.56.3V/2200uF小体积电容Φ10*206.3V/3300uF小体积电容Φ10*206.3V/4700uF小体积电容Φ12.5*206.3V/6800uF小体积电容Φ12.5*256.3V/10000uF小体积电容Φ16*256.3V/15000uF小体积电容Φ16*35.56.3V/22000uF小体积电容Φ18*4010V/47uF小体积电容Φ5*1110V/100uF小体积电容Φ5*1110V/220uF小体积电容Φ6.3*1110V/330uF小体积电容Φ6.3*1110V/470uF小体积电容Φ8*11.510V/1000uF小体积电容Φ10*12.510V/2200uF小体积电容Φ10*2010V/3300uF小体积电容Φ12.5*2010V/4700uF小体积电容Φ12.5*2510V/6800uF小体积电容Φ16*2510V/10000uF小体积电容Φ16*35.510V/15000uF小体积电容Φ18*35.516V/10uF小体积电容Φ5*1116V/22uF小体积电容Φ5*1116V/33uF小体积电容Φ5*1116V/47uF小体积电容Φ5*1116V/100uF小体积电容Φ5*1116V/220uF小体积电容Φ6.3*1116V/330uF小体积电容Φ8*11.516V/470uF小体积电容Φ8*11.516V/1000uF小体积电容Φ10*1616V/2200uF小体积电容Φ12.5*20 16V/3300uF小体积电容Φ12.5*25 16V/4700uF小体积电容Φ16*2516V/6800uF小体积电容Φ16*35.5 16V/10000uF小体积电容Φ18*35.525V/4.7uF小体积电容Φ5*1125V/10uF小体积电容Φ5*1125V/22uF小体积电容Φ5*1125V/33uF小体积电容Φ5*1125V/47uF小体积电容Φ5*1125V/100uF小体积电容Φ6.3*11 25V/220uF小体积电容Φ8*11.5 25V/330uF小体积电容Φ10*12.5 25V/470uF小体积电容Φ10*12.5 25V/1000uF小体积电容Φ10*20 25V/2200uF小体积电容Φ12.5*25 25V/3300uF小体积电容Φ16*25 25V/4700uF小体积电容Φ16*31.5 25V/6800uF小体积电容Φ18*35.535V/4.7uF小体积电容Φ5*1135V/10uF小体积电容Φ5*1135V/22uF小体积电容Φ5*1135V/33uF小体积电容Φ5*1135V/47uF小体积电容Φ5*1135V/100uF小体积电容Φ6.3*11 35V/220uF小体积电容Φ8*11.5 35V/330uF小体积电容Φ10*12.5 35V/470uF小体积电容Φ10*1635V/1000uF小体积电容Φ12.5*20 35V/2200uF小体积电容Φ16*30 35V/3300uF小体积电容Φ16*35.5 35V/4700uF小体积电容Φ18*35.550V/0.1uF小体积电容Φ5*1150V/0.22uF小体积电容Φ5*1150V/0.33uF小体积电容Φ5*1150V/0.47uF小体积电容Φ5*1150V/1uF小体积电容Φ5*1150V/2.2uF小体积电容Φ5*1150V/3.3uF小体积电容Φ5*1150V/4.7uF小体积电容Φ5*1150V/10uF小体积电容Φ5*1150V/22uF小体积电容Φ5*1150V/33uF小体积电容Φ5*1150V/47uF小体积电容Φ6.3*1150V/100uF小体积电容Φ8*11.5 50V/220uF小体积电容Φ10*12.550V/330uF小体积电容Φ10*1650V/470uF小体积电容Φ12.5*20 50V/1000uF小体积电容Φ16*25 50V/2200uF小体积电容Φ16*35.5 50V/3300uF小体积电容Φ18*35.563V/4.7uF小体积电容Φ5*1163V/10uF小体积电容Φ5*1163V/22uF小体积电容Φ5*1163V/33uF小体积电容Φ6.3*1163V/47uF小体积电容Φ6.3*1163V/100uF小体积电容Φ10*12.5 63V/220uF小体积电容Φ10*1663V/330uF小体积电容Φ10*2063V/470uF小体积电容Φ12.5*20 63V/1000uF小体积电容Φ16*25100V/0.1uF小体积电容Φ5*11 100V/0.22uF小体积电容Φ5*11 100V/0.33uF小体积电容Φ5*11 100V/0.47uF小体积电容Φ5*11 100V/1uF小体积电容Φ5*11100V/2.2uF小体积电容Φ5*11 100V/3.3uF小体积电容Φ5*11 100V/4.7uF小体积电容Φ5*11 100V/10uF小体积电容Φ6.3*11 100V/22uF小体积电容Φ6.3*11 100V/33uF小体积电容Φ8*11.5 100V/47uF小体积电容Φ10*12.5 100V/100uF小体积电容Φ10*20 100V/220uF小体积电容Φ10*12.5 100V/330uF小体积电容Φ16*25 100V/470uF小体积电容Φ16*25 100V/1000uF小体积电容Φ18*40160V/0.47uF小体积电容Φ6.3*11 160V/1uF小体积电容Φ6.3*11 160V/2.2uF小体积电容Φ6.3*11 160V/3.3uF小体积电容Φ6.3*11 160V/4.7uF小体积电容Φ6.3*11 160V/10uF小体积电容Φ8*11.5 160V/22uF小体积电容Φ10*16 160V/33uF小体积电容Φ10*20 160V/47uF小体积电容Φ12.5*25 160V/100uF小体积电容Φ16*25 160V/220uF小体积电容Φ16*35.5 160V/330uF小体积电容Φ18*31.5200V/0.47uF小体积电容Φ6.3*11 200V/1uF小体积电容Φ6.3*11 200V/2.2uF小体积电容Φ6.3*11 200V/3.3uF小体积电容Φ6.3*11 200V/4.7uF小体积电容Φ8*11.5 200V/10uF小体积电容Φ10*12.5 200V/22uF小体积电容Φ10*20 200V/33uF小体积电容Φ12.5*20 200V/47uF小体积电容Φ12.5*20 200V/100uF小体积电容Φ16*25 200V/220uF小体积电容Φ18*35.5250V/0.47uF小体积电容Φ6.3*11 250V/1uF小体积电容Φ6.3*11 250V/2.2uF小体积电容Φ6.3*11 250V/3.3uF小体积电容Φ8*11.5 250V/4.7uF小体积电容Φ8*11.5 250V/10uF小体积电容Φ10*16 250V/22uF小体积电容Φ10*20 250V/33uF小体积电容Φ12.5*25 250V/47uF小体积电容Φ12.5*25 250V/100uF小体积电容Φ16*31.5315V/0.47uF小体积电容Φ6.3*11 315V/1uF小体积电容Φ6.3*11 315V/2.2uF小体积电容Φ8*11.5 315V/3.3uF小体积电容Φ10*12.5 315V/4.7uF小体积电容Φ10*12.5 315V/10uF小体积电容Φ10*20 315V/22uF小体积电容Φ12.5*20 315V/33uF小体积电容Φ10*25315V/47uF小体积电容Φ16*25 315V/100uF小体积电容Φ18*31.5350V/0.47uF小体积电容Φ6.3*11350V/1uF小体积电容Φ6.3*11350V/2.2uF小体积电容Φ8*11.5350V/3.3uF小体积电容Φ10*12.5350V/4.7uF小体积电容Φ10*12.5350V/10uF小体积电容Φ10*20350V/22uF小体积电容Φ12.5*25350V/33uF小体积电容Φ10*25350V/47uF小体积电容Φ16*25350V/100uF小体积电容Φ18*31.5400V/0.47uF小体积电容Φ6.3*11400V/1uF小体积电容Φ6.3*11400V/2.2uF小体积电容Φ8*11.5400V/3.3uF小体积电容Φ10*12.5400V/4.7uF小体积电容Φ10*12.5400V/10uF小体积电容Φ10*20400V/22uF小体积电容Φ12.5*25400V/33uF小体积电容Φ10*25400V/47uF小体积电容Φ16*31.5450V/0.47uF小体积电容Φ8*11.5450V/1uF小体积电容Φ8*11.5450V/2.2uF小体积电容Φ10*12.5450V/3.3uF小体积电容Φ10*12.5450V/4.7uF小体积电容Φ10*20450V/10uF小体积电容Φ12.5*25450V/22uF小体积电容Φ10*25450V/33uF小体积电容Φ16*31.5450V/47uF小体积电容Φ16*35.5(注:素材和资料部分来自网络,供参考。

电解电容的参数说明

电解电容的参数说明

铝电解电容参数电路系统性能的稳定可靠,与选用的元器件参数、等级、质量等密切相关。

设计师应针对产品应用环境以及电性能的要求,准确提出对元件参数的具体要求,包括标称值、精度和误差要求、稳定性要求、温度范围要求、安装尺寸以及与电路性能密切相关的其它要求。

因在所有的被动元件中,铝电解电容的失效率最高,所以选型尤为重要。

铝电解电容选型要点:容量,耐压,温度范围,元件封装形式与尺寸纹波电流、纹波电压漏电流、ESR、散逸因数、阻抗/频率特性电容寿命实际需要、性能和成本等综合考量电子元件技术网通过调查工程师在铝电解选型和应用中碰到的问题提出,要关注耐压、容量、温度和尺寸几个参数,也要注意铝电解电容对整个电路的稳定性问题。

铝电解电容是以经过蚀刻的高纯度铝箔作为阳极,以浸有电解液的薄纸或布做阴极构成的极性电容器。

优点:容量大、耐压高、价格便宜缺点:漏电流大、误差大、稳定性差、寿命随温度的升高下降很快数字电路中使用的铝质电解电容一般用于电源平滑滤波,除容量、耐压、容量误差、工作温度、封装尺寸等熟知的参数外,还有儿个有关电容器品质的重要参数,包括损耗角正切、漏电流、等效串联电阻ESR、允许的纹波电流、使用寿命等。

这些参数不标在成品封装外皮上,只在产品规格书中体现的,但这些参数有可能是关系电路性能的关键。

容量和额定工作电压铝电解电容本体上标有的容量和耐压,这两个参数是很重要,是选用电容最基本的内容。

在实际电容选型中,对电流变化节奏快的地方要用容量较大的电容,但并非容量越大越好,首先,容量增大,成本和体积可能会上升,另外,电容越大充电电流就越大,充电时间也会越长。

这些都是实际应用选型中要考虑的。

额定工作电压:在规定的工作温度范围内,电容长期可靠地工作,它能承受的最大直流电压。

在交流电路中,要注意所加的交流电压最大值不能超过电容的直流工作电压值。

常用的固定电容工作电压有6.3V、10V、16V、25V、50V、63V、100V、2500V、400V、500V、630V。

400v铝电解电容

400v铝电解电容

400v铝电解电容400v铝电解电容是一种电容器,其特点是具有较高的耐压能力,可用于各种电子设备中的直流电源滤波、耦合、绕组补偿等电路中。

本文将介绍400v铝电解电容的相关知识和应用。

一、400v铝电解电容的基本概念400v铝电解电容是一种电容器,其构造由铝箔、铝电极氧化层和电解液组成。

铝箔和铝电极氧化层之间的氧化膜是电容器的电介质,电解液则是电介质的形成和维持的关键因素。

在电容器中,铝箔作为电极,其表面经过氧化处理后可以形成一层厚度约为0.02-0.05μm的氧化膜,这种氧化膜具有较高的电容和较低的漏电流。

电解液分为有机电解液和无机电解液两种类型,其中有机电解液具有较高的电容和较低的ESR(等效串联电阻),但其使用寿命相对较短,而无机电解液则具有较长的使用寿命,但其电容和ESR相对较低。

400v铝电解电容广泛应用于各种电子设备中,如电源滤波、耦合、绕组补偿等电路中。

其中,电源滤波电路是应用最为广泛的一种电路,其作用是去除直流电源中的杂波和纹波,从而保证电路的稳定性和可靠性。

在电源滤波电路中,400v铝电解电容通常被用作电容滤波器的关键元件,其容量大小和电压等级直接影响电路的性能和稳定性。

三、400v铝电解电容的选择和应用注意事项在选用400v铝电解电容时,应根据电路的实际需求和电容器的特性选择合适的型号和规格。

常用的选择参数包括电容量、电压等级、ESR、工作温度范围等。

其中,电容量是电容器的关键参数之一,其大小直接影响电路的性能和稳定性;电压等级则是电容器的耐压能力,应根据电路的实际需求选择合适的规格;ESR是电容器内部电阻的等效值,其大小直接影响电容器的工作效率和损耗;工作温度范围则是电容器可靠性的关键因素,应根据电路的实际工作条件选择合适的规格。

在应用400v铝电解电容时,还需要注意以下事项:1.应避免过电压和过电流,以免损坏电容器和电路。

2.应避免长时间高温工作,以免影响电容器的使用寿命和性能。

LHV高压铝电解电容器规格书

LHV高压铝电解电容器规格书

50*115
0.25
6.30
LHV551M5B122MCB5
1800
76.2*155
0.25
1500 1800
50*130 63.5*105
0.25 0.25
7.60 8.60
LHV551M5B152MCD0 LHV551M6C182MDA5
2200
90*130
0.25
630
2700
89*155
0.25
LHV capsun 系列
◆大型电容器 ◆螺丝端子型 ◆通用型 ◆高纹波电流 ◆额定电压500〜650Vdc ◆符合RoHS ◆保证寿命 85℃ 5,000小时 ◆ 视使用条件,耐用寿命最长为150,000小时
超高电压品
LHV系列是为高可靠性变频器设计的长寿命型螺丝端子的产品,实现了高纹波电流化和长寿命化。 保证寿命为5,000小时的. LHV系列,在环境温度+40℃、叠加2倍额定纹波电流条件下,耐用寿命最长150,000小时。此系 列电容拥有各种耐高电流的英制和公制螺纹端子。固定方法可选择三脚绑带安装或者底部螺栓安 装
(Ams/85 ℃,120HZ)
产品型号
6.7
LHV601M6C122MD95
8.00
LHV601M6C152MDB5
9.30
LHV601M6C182MDC5
9.10
LHV601M6C182ME95
11.0
LHV601M6C222MDE5
10.8
LHV601M6C222MEB5
13.1
LHV601M6C272MDH0
100*220
0.25
32.9
LHV501M6C123MGN0
1000

铝电解电容本体上标有的容量和耐压

铝电解电容本体上标有的容量和耐压

铝电解电容本体上标有的容量和耐压,这两个参数是很重要,是选用电容最基本的内容。

在实际电容选型中,对电流变化节奏快的地方要用容量较大的电容,但并非容量越大越好,首先,容量增大,成本和体积可能会上升,另外,电容越大充电电流就越大,充电时间也会越长。

这些都是实际应用选型中要考虑的。

在滤波电路中,电容的耐压值不要小于交流有效值的1.42倍。

另外还要注意的一个问题是工作电压裕量的问题,一般来说要在15%以上。

让电容器的额定电压具有较多的余裕,能降低内阻、降低漏电流、降低损失角、增加寿命。

虽然说,48V的工作电压使用50V的铝电解电容短时间不会出现问题,但使用久了,寿命就有可能降低。

贴片封装- 两脚表贴1mil=1/1000inch=0.00254cm=0.0254mm现在常用的的电阻、电容、电感、二极管都有贴片封装。

贴片封装用四位数字标识,表明了器件的长度和宽度。

贴片电阻有百分五和百分一两种精度,购买时不特别说明的话就是指百分五。

一般说的贴片电容是片式多层陶瓷电容(MLCC),也称独石电容。

附表是贴片电阻的参数。

AXIAL - 两脚直插AXIAL就是普通直插电阻的封装,也用于电感之类的器件。

后面的数字是指两个焊盘的间距。

AXIAL-0.3 小功率直插电阻(1/4W);普通二极管(1N4148);色环电感(10uH)AXIAL-0.4 1A的二极管,用于整流(1N4007);1A肖特基二极管,用于开关电源(1N5819);瞬态保护二极管AXIAL-0.8 大功率直插电阻(1W和2W)DIP - 双列直插直插芯片常用的古老封装。

SOIC - 双列表贴现在用的贴片max232就是soic-16,后面的数字显然是管脚数。

贴片485芯片有SOIC-8S,管脚排布更密了。

TO - 直插直插三极管用的是TO-92,普通直插7805电源芯片用TO-220,类似三极管的78L05用TO-92。

直插开关电源芯片2576有五个管脚,用TO-220T。

铝电解电容选型标准

铝电解电容选型标准

铝电解电容选型标准铝电解电容是一种常用的电子元件,广泛应用于各种电子设备中。

在选择铝电解电容时,需要根据具体的应用场景和需求来确定合适的型号和规格。

下面是铝电解电容选型的一些标准和注意事项。

首先,需要考虑的是铝电解电容的容量。

容量是指电容器可以存储的电荷量,一般用单位法拉(F)来表示。

在选择铝电解电容时,需要根据具体的应用需求来确定所需的容量大小。

如果需要存储大量的电荷,就需要选择容量较大的铝电解电容。

其次,需要考虑的是铝电解电容的工作电压。

工作电压是指电容器可以承受的最大电压值,一般用单位伏特(V)来表示。

在选择铝电解电容时,需要根据具体的工作环境和需求来确定所需的工作电压。

如果工作环境中存在较高的电压,就需要选择承受能力较强的铝电解电容。

此外,还需要考虑铝电解电容的尺寸和引线类型。

尺寸是指铝电解电容的外形尺寸,一般用直径和高度来表示。

在选择铝电解电容时,需要根据实际安装空间来确定合适的尺寸。

引线类型是指铝电解电容的引线形式,一般有直插式、贴片式和螺旋式等。

在选择铝电解电容时,需要根据具体的安装方式来确定合适的引线类型。

此外,还需要考虑铝电解电容的使用寿命和温度特性。

使用寿命是指铝电解电容在正常工作条件下可以使用的时间长短,一般用小时来表示。

在选择铝电解电容时,需要根据具体的应用需求来确定所需的使用寿命。

温度特性是指铝电解电容在不同温度下的性能表现,一般用温度系数来表示。

在选择铝电解电容时,需要根据工作环境中的温度变化来确定合适的温度特性。

最后,还需要考虑铝电解电容的价格和供应情况。

价格是指铝电解电容的购买价格,一般以元为单位。

在选择铝电解电容时,需要根据实际预算来确定合适的价格范围。

供应情况是指铝电解电容在市场上的供应情况,一般有现货供应和定制供应两种方式。

在选择铝电解电容时,需要根据实际需求和供应情况来确定合适的采购方式。

综上所述,选择合适的铝电解电容需要考虑多个因素,包括容量、工作电压、尺寸、引线类型、使用寿命、温度特性、价格和供应情况等。

铝电解电容型号及选用方法

铝电解电容型号及选用方法
编带
SD
铝电解电容
35V-1000UF12*21
铝电解电容
16V-47UF5*7
铝电解电容
35V-10000UF22*40
铝电解电容
16V-470UF8*12
铝电解电容
35V-22UF5*11
铝电解电容
