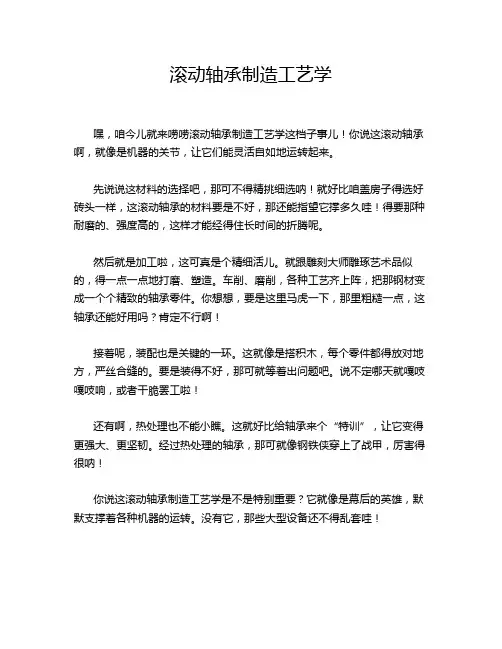

滚动轴承制造工艺学嘿,咱今儿就来唠唠滚动轴承制造工艺学这档子事儿!你说这滚动轴承啊,就像是机器的关节,让它们能灵活自如地运转起来。

先说说这材料的选择吧,那可不得精挑细选呐!就好比咱盖房子得选好砖头一样,这滚动轴承的材料要是不好,那还能指望它撑多久哇!得要那种耐磨的、强度高的,这样才能经得住长时间的折腾呢。

然后就是加工啦,这可真是个精细活儿。

就跟雕刻大师雕琢艺术品似的,得一点一点地打磨、塑造。

车削、磨削,各种工艺齐上阵,把那钢材变成一个个精致的轴承零件。

你想想,要是这里马虎一下,那里粗糙一点,这轴承还能好用吗?肯定不行啊!接着呢,装配也是关键的一环。

这就像是搭积木,每个零件都得放对地方,严丝合缝的。

要是装得不好,那可就等着出问题吧。

说不定哪天就嘎吱嘎吱响,或者干脆罢工啦!还有啊,热处理也不能小瞧。

这就好比给轴承来个“特训”,让它变得更强大、更坚韧。

经过热处理的轴承,那可就像钢铁侠穿上了战甲,厉害得很呐!你说这滚动轴承制造工艺学是不是特别重要?它就像是幕后的英雄,默默支撑着各种机器的运转。

没有它,那些大型设备还不得乱套哇!咱生活中的好多东西都离不开滚动轴承呢,汽车啦、洗衣机啦、各种机械设备啦。

要是没有高质量的滚动轴承,这些东西还能正常工作吗?那肯定难咯!所以啊,这滚动轴承制造工艺学可真是门大学问,得好好研究,好好钻研。

你再想想,要是那些制造滚动轴承的师傅们不认真对待每一个环节,那我们用的东西不就容易出问题啦?那多麻烦呀!所以他们得用心,得负责,把每个轴承都做得杠杠的!这就是滚动轴承制造工艺学,看似普通,实则暗藏玄机。

它关系到我们生活的方方面面,是现代工业不可或缺的一部分。

咱可得重视起来,让这门学问不断发展,为我们的生活带来更多的便利和保障呀!咋样,你现在是不是对滚动轴承制造工艺学有更深的认识啦?原创不易,请尊重原创,谢谢!。

滚动轴承工艺

滚动轴承工艺

滚动轴承工艺1.前言滚动轴承是一种高效的机械元件,广泛应用于车辆、机器、机床、风力发电等领域。

与滑动轴承相比,滚动轴承因其能够承受更高的载荷和更高的速度,因此在工业应用中更为普遍。

本文将介绍滚动轴承的制造工艺。

2.材料准备滚动轴承的制造需要使用各种高质量的材料,包括钢、铜、铝、铸铁等。

其中,钢是最常用的材料,因为它具有优异的机械性能、耐腐蚀性和耐磨性。

滚动轴承的制造材料必须严格控制其成分,以保证生产的轴承能够满足要求的性能。

3.制造工艺3.1方案设计滚动轴承的制造需要考虑多种因素,包括轴承的尺寸、负载、转速和应用环境等。

方案设计是整个工艺中一个非常重要的环节,它决定了轴承的性能和品质。

制造商需要根据客户的要求和应用场合,制定不同的制造方案。

3.2材料处理滚动轴承需要使用精密的材料,因此材料的处理至关重要。

在钢材方面,需要进行热处理、淬火、回火等工艺,以提高其硬度和强度。

对铜、铸铁和铝等其他材料也需要进行类似的处理,以确保其能够承受轴承的负载和运转时的高速摩擦。

3.3成型加工滚动轴承的加工分为内、外圈的成形和滚动体的成形。

内、外圈的成形需要使用数控车床、冷却油、刀具等设备和工具。

滚动体的成形需要使用成形机进行加工。

在加工过程中,需要控制设备和工具的加工尺寸和精度,以保证产品的准确性。

3.4磨削加工滚动轴承的磨削加工是整个制造工艺中一个非常关键的环节,它能够影响轴承的寿命和性能。

磨削加工可以调整轴承的尺寸、精度和表面形状,以确保轴承可以与配对的轴承套配合良好。

磨削加工需要使用精密磨床和磨削参数,以提高产品的表面质量和加工精度。

3.5清洗和涂装制造好的轴承需要进行清洗和涂装。

清洗可以去除轴承表面的油污和金属屑,确保轴承可以在使用时保持良好的润滑。

涂装可以提高轴承的耐腐蚀性和抗氧化性能。

涂装的方式包括电镀、喷涂和浸涂等。

4.结束语滚动轴承的制造工艺需要采用精密的工艺和高质量的材料。

每一个制造步骤都非常重要,需要严格控制和管理。

滚动轴承的制造工艺.

滚动轴承的制造工艺.

NXZ
滚动轴承的常用材料
保持架材料有金属材料和非金属材料。金属 材料主要有黄铜、铝青铜、硬铝、碳素结构 钢、碳素工具钢等。非金属材料主要有酚醛 塑料、尼龙6、尼龙66、聚酰亚胺、聚四氟乙 烯、聚甲醛等塑料。在塑料中加入一些增强 剂和润滑剂制成的复合材料,具有重量轻、 耐磨、强度好、自润滑性能好等优点。在高 速、高真空、低温和防磁情况下工作的轴承 保持架用这些材料制造是很理想的。
磨 外 径
磨 内 径
磨内外滚道
须经磁力探伤、酸洗检查
NXZ
套 圈 加 工 工 艺
稳定回火 超精研(抛光) 清 终 洗 检
滚动轴承的制造工艺
NXZ
滚动轴承的常用材料
• 滚动轴承的常用材料
NXZ
• 滚动轴承的材料
滚动轴承的常用材料
一、轴承套圈和滚动体材料 轴承内外圈滚道和滚动体在很高的接触应力作用下 进行相对滚动,同时,滚动体和滚道之间还不可避免地 存在着少量的滑动摩擦和滚动摩擦。滚动体、保持架、 套圈挡边相互之间也存在着摩擦。材料是轴承质量的基 础,为了使轴承获得长寿命、持久的高精度和低摩擦, 制造轴承套圈和滚动体的材料必须具有以下特性:接触 疲劳强度高,硬度高,耐磨性好,组织稳定性好,纯洁 度高,加工性能好。
NXZ
滚动轴承的制造工艺
西北轴承股份有限公司开发处 李海玲
NXZ
滚动轴承的常用材料 滚动轴承的制造工艺
• 滚动轴承的制造工艺
NXZ
• • • • 套圈的制造工艺 钢球的制造工艺 滚子的制造工艺 保持架的制造工艺
滚动轴承的制造工艺
• 滚动轴承的制造工艺
NXZ
滚动轴承的制造工艺
• 如前所述,组成滚动轴承的零件有外圈、 内圈、滚动体和保持架。对不同的零件, 其加工过程和方法是不同的,对于同一 种零件,若其结构、精度等级不同的话, 其加工过程和方法也有差异。目前,中 小型普通精度等级轴承的生产过程大致 相同。如表1所示。

滚动轴承的机械加工工艺过程卡

滚动轴承的机械加工工艺过程卡

滚动轴承的机械加工工艺过程卡
滚动轴承的机械加工工艺过程卡如下:
1. 材料准备:
- 选择合适的轴承材料,如钢材。

- 对材料进行切割,获得适当尺寸的坯料。

2. 热处理:
- 将坯料进行加热处理,以提高其硬度和强度。

- 进行淬火、回火等热处理工艺,以达到所需的材料性能。

3. 粗加工:
- 将坯料进行车削、铣削等粗加工工艺,将其加工成近似形状的轴承零件。

- 进行车削、铣削等工艺,以获得轴承内外圈的准确尺寸和形状。

4. 精加工:
- 对粗加工后的零件进行研磨、磨削等精加工工艺,以提高其表面质量和尺寸精度。

- 进行研磨、磨削等工艺,以获得轴承内外圈的光滑表
面和准确尺寸。

5. 组装:
- 将精加工后的轴承内外圈与滚动体、保持架等零件进
行组装。

- 使用适当的装配工艺和工具,将各个零件组装在一起,形成完整的轴承。

6. 检测:
- 对组装好的轴承进行检测,以确保其质量和性能符合
要求。

- 进行外观检查、尺寸检测、轴向游隙检测等工艺,以
验证轴承的质量和性能。

7. 表面处理:
- 对检测合格的轴承进行表面处理,如防锈处理、涂层
处理等。

- 进行防锈、涂层等工艺,以提高轴承的耐腐蚀性和使
用寿命。

8. 包装:
- 将经过表面处理的轴承进行包装,以保护其不受损坏。

- 使用适当的包装材料和方法,将轴承包装好,以便运输和存储。

以上是滚动轴承的机械加工工艺过程卡的详细描述,每个步骤都是为了确保轴承的质量和性能,以满足使用要求。

滚动轴承的加工工艺探讨

滚动轴承的加工工艺探讨

滚动轴承的加工工艺探讨发布时间:2021-09-07T07:14:49.788Z 来源:《科学与技术》2021年5月第13期作者:季双[导读] :滚动轴承是机械基础部件季双上海市轴承技术研究所 201801摘要:滚动轴承是机械基础部件,也是一种包含了复杂技术的工业产品,每道工序都有讲究。

鉴于滚动轴承被应用于多个行业,其质量可对机械造成影响,所以本文就滚动轴承的加工工艺进行探究。

关键词:滚动轴承;加工工艺;工艺探讨1.滚动轴承概述滚动轴承简单来说就是一种精密的机械元件,但是其可将轴与轴座间的滑动摩擦变为滚动摩擦,将摩擦损失有效减少。

鉴于在机械制造中滚动轴承发挥着重要作用,所以相关部门已对其类型、尺寸、画法、结构型式提出标准。

2.滚动轴承的组成及各零件的作用滚动轴承的组成包括:外圈、内圈、滚动体、保持架。

2.1外圈外圈的作用为——支撑,在滚动轴承中常与轴承座、机械壳体孔进行配合。

2.2内圈内圈的作用就是和轴进行配合并进行运转。

2.3滚动体滚动体包括钢球、滚子、滚针三种,其通常在内圈与外圈间作滚动运动。

滚动体的各项因素可对轴承性能、负荷能力造成影响。

2.4保持架保持架的种类有以下五种:浪型的、冠型的、E型的、实体的、菊型的。

其主要作用为:使滚动体均匀的隔开、对滚动体旋转起到引导作用、对轴承内部润滑性能进行改善。

3.滚动轴承的特点3.1传动率高滚动轴承具有摩擦系数小的特点,而摩擦系数与传动率有着密不可分的联系,所以其传动率较高。

3.2使用、维修方便因滚动轴承具备的特征为:标准化、系列化、通用化,所以现已被应用于各大行业中,进行了大批量生产。

因此,滚动轴承的维修极其方便。

3.3使用寿命长、节约成本滚动轴承的主要材质为轴承钢,且在制作滚动轴承时工作人员对轴承钢进行了热处理。

所以,滚动轴承的使用寿命较长。

此外,通过这一过程可将价格昂贵的有色金属节省下来,在潜移默化中将成本节约下来。

3.4运转精度高滚动轴承内部间隙小,所以各零件加工精度高。

轴承制造工艺

轴承制造工艺

轴承制造工艺

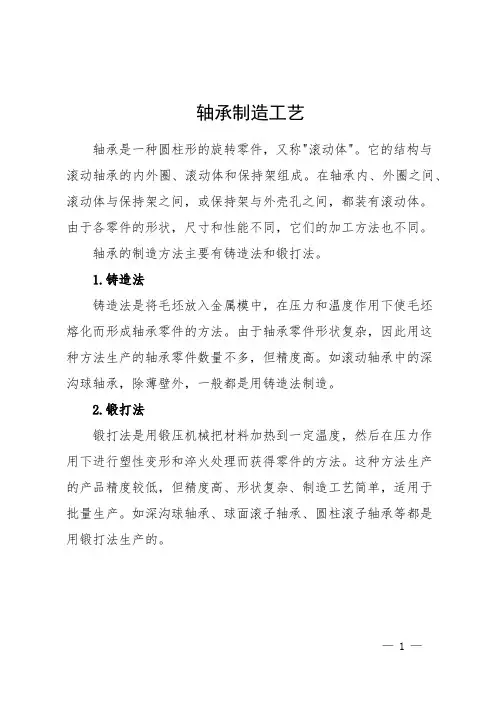

轴承是一种圆柱形的旋转零件,又称"滚动体"。

它的结构与
滚动轴承的内外圈、滚动体和保持架组成。

在轴承内、外圈之间、滚动体与保持架之间,或保持架与外壳孔之间,都装有滚动体。

由于各零件的形状,尺寸和性能不同,它们的加工方法也不同。

轴承的制造方法主要有铸造法和锻打法。

1.铸造法
铸造法是将毛坯放入金属模中,在压力和温度作用下使毛坯熔化而形成轴承零件的方法。

由于轴承零件形状复杂,因此用这种方法生产的轴承零件数量不多,但精度高。

如滚动轴承中的深沟球轴承,除薄壁外,一般都是用铸造法制造。

2.锻打法
锻打法是用锻压机械把材料加热到一定温度,然后在压力作用下进行塑性变形和淬火处理而获得零件的方法。

这种方法生产的产品精度较低,但精度高、形状复杂、制造工艺简单,适用于批量生产。

如深沟球轴承、球面滚子轴承、圆柱滚子轴承等都是用锻打法生产的。

— 1 —。

滚动轴承制造工艺

滚动轴承制造工艺

滚动轴承制造工艺一、引言滚动轴承作为机械设备中常用的零部件之一,广泛应用于各行各业。

它的制造工艺对轴承的质量和性能有着重要影响。

本文将对滚动轴承的制造工艺进行介绍,并探讨其中的关键步骤和技术要点。

二、材料选择滚动轴承的制造工艺首先涉及到材料的选择。

常见的轴承材料有钢、陶瓷和塑料等。

钢是最常用的材料,其优点在于强度高、耐磨损。

而陶瓷材料则具有耐高温、耐腐蚀的特性,适用于高速运转的轴承。

塑料材料则主要应用于轻载荷和低速运转的轴承。

三、加工工艺1. 外圈加工:外圈是轴承的外部结构,其加工工艺主要包括车削和磨削。

车削是通过车床将外圈材料逐渐切削成所需形状和尺寸。

而磨削则是通过磨床对外圈进行精细加工,使其表面光滑度达到要求。

2. 内圈加工:内圈是轴承的内部结构,其加工工艺与外圈类似,也包括车削和磨削。

不同的是,内圈加工时需要考虑到与滚动体的配合要求。

3. 滚动体加工:滚动体是滚动轴承的关键部件,其加工工艺包括热处理和磨削。

热处理可以提高滚动体的硬度和耐磨性,常见的热处理方法有淬火和回火。

磨削则是对滚动体进行精细加工,使其尺寸和形状达到要求。

4. 保持架加工:保持架是滚动轴承的支撑结构,其加工工艺主要包括冲压和焊接。

冲压可以将金属板材冲压成所需形状,而焊接则是将保持架的各个部件焊接在一起。

5. 装配工艺:装配是滚动轴承制造工艺的最后一步,其关键在于保证各个部件的配合精度和装配质量。

常见的装配方法有手工装配和机器装配,其中机器装配具有更高的效率和精度。

四、质量控制滚动轴承的制造工艺中,质量控制是非常重要的环节。

通过严格控制每个制造步骤的质量,可以确保轴承的性能和寿命。

质量控制的关键点包括:1. 尺寸精度控制:要求各个部件的尺寸精度达到设计要求,以确保轴承的装配质量和工作性能。

2. 表面质量控制:轴承的表面质量直接影响其摩擦和磨损性能。

通过严格控制表面处理和加工工艺,可以提高轴承的表面质量。

3. 热处理质量控制:热处理是提高滚动体硬度和耐磨性的关键步骤,要求控制热处理工艺参数和冷却速度,以确保热处理质量。

滚动轴承磨加工工艺流程与过程控制课件

滚动轴承磨加工工艺流程与过程控制课件

01
通过供给充足的冷却液,降低磨削温度,以防止工件
烧伤和砂轮堵塞。
砂轮速度控制法
02 通过降低砂轮速度,减少磨擦生热,以降低磨削温度

工件速度控制法
03
通过降低工件速度,减少磨擦生热,以降低磨削温度

磨削液供给的控制方法
流量控制法
通过控制磨削液的流量,确保充足的冷却效果, 以达到控制磨削温度的目的。
,减少工件表面的粗糙度。
调整砂轮修整的频率和方式
03
定期对砂轮进行修整,能够保持砂轮的锋利度,减少工件表面
的粗糙度。
新型磨削液的开发与应用
研究新型磨削液的配方
通过研究新型磨削液的配方,开发出更适合滚动轴承磨削的新型磨削液。
优化磨削液的添加量和更换周期
通过实验和研究,确定最合适的磨削液添加量和更换周期,以提高磨削效率并减少对环境的影响。
滚动轴承磨加工工艺流程与过程 控制课件
• 滚动轴承磨加工工艺概述 • 滚动轴承磨加工设备及工具 • 滚动轴承磨加工工艺流程详解 • 滚动轴承磨加工过程控制技术 • 滚动轴承磨加工质量检测与评估 • 滚动轴承磨加工工艺改进与发展趋

01
滚动轴承磨加工工艺概述
滚动轴承的基本结构与特点
滚动轴承的基本结构
压力控制法
通过控制磨削液的压力,增加冷却效果,以防止 砂轮堵塞和工件烧伤。
过滤控制法
通过过滤磨削液中的杂质和颗粒物,保证磨削液 的清洁度,以延长砂轮寿命和防止工件烧伤。
05
滚动轴承磨加工质量检测与评估
磨加工质量的检测方法
外观检测
对磨加工后的滚动轴承进行外观检查,包括 是否有划痕、烧伤、裂纹等表面缺陷。
智能化磨削技术的发展趋势

滚动轴承制造工艺

滚动轴承制造工艺

滚动轴承制造工艺滚动轴承是一种常见的机械零件,广泛应用于各种机械设备中。

它们的制造工艺对于保证轴承的质量和性能至关重要。

本文将介绍滚动轴承的制造工艺,包括材料选择、加工工艺和质量控制等方面。

一、材料选择滚动轴承的材料选择对于轴承的寿命和性能有着重要影响。

常见的轴承材料包括钢、陶瓷和塑料等。

其中,钢是最常用的轴承材料,具有良好的强度和耐磨性。

在选择钢材时,需要考虑其化学成分、热处理工艺和表面处理等因素,以确保轴承具有良好的硬度和耐腐蚀性。

二、加工工艺滚动轴承的加工工艺包括外圈、内圈和滚动体的加工。

外圈和内圈通常采用车削、磨削和热处理等工艺进行加工。

在车削和磨削过程中,需要控制加工精度和表面质量,以确保轴承的几何形状和尺寸精度。

滚动体的加工通常采用冷镦和热处理等工艺,以提高滚动体的硬度和耐磨性。

三、装配工艺滚动轴承的装配工艺对于轴承的性能和寿命同样重要。

在装配过程中,需要控制装配间隙和润滑剂的选择。

装配间隙是指滚动轴承内外圈之间的间隙,它直接影响轴承的摩擦和转动阻力。

润滑剂的选择应根据工作条件和轴承类型进行合理选择,以减少摩擦和磨损。

四、质量控制滚动轴承的质量控制是制造工艺中至关重要的一环。

在生产过程中,需要进行严格的质量检测和控制,以确保轴承的质量和性能符合要求。

常见的质量控制手段包括尺寸测量、外观检查和性能测试等。

此外,还需要建立完善的质量管理体系,对生产过程进行全面监控和管理。

滚动轴承的制造工艺涉及材料选择、加工工艺、装配工艺和质量控制等方面。

通过合理选择材料、精细加工和严格质量控制,可以制造出质量优良、性能稳定的滚动轴承,满足各种机械设备的需求。

在未来的发展中,随着科技的进步和工艺的改进,滚动轴承的制造工艺将不断提高,为各行各业的发展提供更好的支持。

浅析滚动轴承的加工工艺

浅析滚动轴承的加工工艺

浅析滚动轴承的加工工艺摘要:滚动轴承广泛应用于各类旋转机械,作为回转部件的轴端支撑件,其运行状态直接影响到滚动轴承本身甚至整机的运行。

基于此,本文首先提出了加强滚动轴承加工工艺研究的意义,然后分析了滚动体的加工工艺,最后分析了轴承外圈加工工艺及装配。

以期能为滚动轴承的加工和制造提供一定的参考,进一步保证滚动轴承的使用寿命能够达到设计寿命。

关键词:滚动轴承;加工工艺;滚动体;内圈;外圈;装配一、加强滚动轴承加工工艺研究的意义滚动轴承因其具有摩擦系数小、回转精度高等特点而被广泛用于各类工程机械,但由于恶劣的使用工况和承担较大径向力的原因,使其也是较为容易受损的部件。

据统计,在所有的机械故障中,由轴承直接或间接引发的故障所占的比重最高为64%,次之是齿轮引起的故障占25%。

旋转机械的各类故障中有30%的故障与轴承损伤有关,仅有10%~20%的滚动轴承可以达到设计寿命。

而滚动轴承一般用于支撑轴类等旋转零部件,支撑件的工作状态直接关系到整个动力传动系统的工作效率,从而其在设备动力传递中起到至关重要的作用。

一旦滚动轴承发生故障或失效,将会直接影响设备的正常工作,甚至给企业带来巨大的经济损失及人员伤。

从而研究滚动轴承的加工工艺,针对其中的关键工序提出相应的质量控制方法,以保质、保量地完成滚动轴承的加工,对于提高滚动轴承本身乃至整机的寿命和可靠性都具有十分重要的意义。

二、滚动体加工工艺滚动体作为滚动轴承的关键零件,与内外圈有点接触和线接触在轴承中起承载和传递载荷与运动的作用,滚动体的运动比较复杂。

随着轴承在工业应用领域的广泛使用,轴承的性能向着高效化、精密化、长寿命、节能化等方向飞速发展,对轴承应用性能的要求也越来越高,具体主要体现在:(1)滚动体是内外圈传递力的环节,是轴承整体寿命的关键;(2)降低噪声是工业领域改革的方向,轴承也不例外,滚子轴承由于其结构和工作特点、即便有润滑,其噪声还是存在;(3)对于滚动体全寿命周期质量提出了更高的要求。

滚动轴承工艺

滚动轴承工艺

滚动轴承工艺
滚动轴承工艺是一种常见的机械制造工艺,它是通过滚动元件来减少摩擦和磨损,从而提高机械设备的效率和寿命。

滚动轴承工艺的应用范围非常广泛,涵盖了各种机械设备,如汽车、飞机、火车、船舶、工业机械等。

滚动轴承工艺的核心是滚动元件,它通常由钢球、钢柱或滚子组成。

这些滚动元件通过轴承环和保持架的支撑,可以在轴承内部自由滚动,从而减少了摩擦和磨损。

同时,滚动轴承工艺还可以承受较大的径向和轴向负载,具有较高的刚度和精度。

滚动轴承工艺的制造过程包括材料选择、加工、热处理、装配和检测等环节。

首先,需要选择合适的材料,通常采用高强度、高硬度的合金钢或不锈钢。

然后,通过车削、磨削、铣削等加工工艺,将材料加工成轴承环、保持架和滚动元件等零部件。

接下来,需要对这些零部件进行热处理,以提高其硬度和耐磨性。

最后,将这些零部件组装在一起,并进行检测和调试,确保轴承的质量和性能符合要求。

滚动轴承工艺的优点在于其高效、耐用、精度高等特点。

它可以大大提高机械设备的效率和寿命,减少维护和更换的次数,从而降低了成本和能源消耗。

同时,滚动轴承工艺还可以适应各种环境和工作条件,具有较强的适应性和可靠性。

滚动轴承工艺是一种重要的机械制造工艺,它在各种机械设备中都有广泛的应用。

通过不断的技术创新和工艺改进,滚动轴承工艺将会更加高效、精确和可靠,为机械制造业的发展做出更大的贡献。

滚动轴承的机械加工工艺过程卡

滚动轴承的机械加工工艺过程卡

滚动轴承的机械加工工艺过程卡1. 引言滚动轴承是一种常见的机械零部件,在许多工业领域中得到广泛应用。

滚动轴承的性能和可靠性直接影响到机械设备的运行效果和寿命。

为了保证滚动轴承的质量和性能,合理的机械加工工艺流程至关重要。

本文将介绍滚动轴承的机械加工工艺过程卡,包括各道工序、工艺参数和质量要求。

2. 工艺流程2.1 材料准备滚动轴承的材料通常为高强度钢,常见的材料有GCr15和GCr15SiMn。

在加工之前,需要对材料进行质量检查,确保材料的化学成分和物理性能符合标准要求。

2.2 外圈加工外圈是滚动轴承的外部环形部分,其加工工艺流程如下: - 车削:根据外圈的设计尺寸和公差要求,使用车床进行粗车和精车。

车削时需要控制车刀刀具的尺寸和刀具刃磨状态,以确保外圈的尺寸和表面粗糙度满足要求。

- 磨削:使用磨床对外圈进行研磨,以提高尺寸精度和表面质量。

磨削时需要选用合适的砂轮,并通过适当的磨削参数控制磨削过程。

2.3 内圈加工内圈是滚动轴承的内部环形部分,其加工工艺流程如下: - 镗削:使用镗削机对内圈进行粗镗和精镗。

镗削时需要控制刀具刃磨和刀具刃片的选择,以保证内圈的尺寸和圆度精度满足要求。

- 光磨:使用光磨机进行内圈的研磨,以提高尺寸精度和表面质量。

光磨时需要选择合适的磨料和研磨参数,控制光磨过程中的温度和压力。

2.4 滚动体加工滚动体是滚动轴承的重要组成部分,其加工工艺流程如下: - 铣削:使用铣床对滚动体进行粗铣和精铣。

铣削时需要选用合适的铣刀和加工参数,控制铣削过程中的刀具情况和加工精度。

- 磨削:使用磨床对滚动体进行研磨,以提高尺寸精度和表面质量。

磨削时需要选择合适的砂轮和磨削参数,控制磨削过程中的温度和压力。

2.5 保持架加工保持架是滚动轴承的承载结构,其加工工艺流程如下: - 钻孔:使用钻床对保持架进行孔的钻削。

钻削时需要选用合适的钻头和冷却液,控制钻削过程中的进给速度和冷却液的流量。

论文题目浅析滚动轴承的加工工艺

论文题目浅析滚动轴承的加工工艺

论文题目:浅析滚动轴承的加工工艺专业班级:G02××班作者姓名:×××指导教师:×××完成日期:2005.5.26(浅析滚动轴承的加工工艺)姓名:×××系别:×××××系专业:×××××研究方向:滚动轴承的加工工艺指导老师:×××论文完成日期:2005.5.26摘要本论文围绕着滚动轴承加工工艺,结合自己在××轴承有限公司实习中所学到的一些工作经验,并参阅有关的资料,简述了滚动轴承的基础知识,探讨了滚动轴承从进厂到出厂的各道工序和工艺,分析了滚动轴承的加工过程和工序流程,论述了防锈的重要性和有效的防锈的措施,并就脂润滑和油润滑作了分析,最后列举了轴承的损伤与其相应的对策。

关键词滚动轴承,工艺,质检,装配Abstract This thesis is around the topic of researching the craft of the process of the roll over bearings. I have practiced in the TianAn limited company for two months. In the thesis, I wrote what I have learnt, what I have seen in the practice, and some my own experience with the work. At the same time, I read a lot of relevant data about the roll over bearings and learnt a lot from it. The thesis researched the working preface and the craft of the roll over bearings between the bearings putting into and outing of the factory, introduced some foundation knowledge about the roll over bearings, analyzed the process and the work preface of the process of the roll over bearings, discussed the importance of defending the rust and the valid measure of defending the rust, brief introduced the effect of the lubricate and compared the difference between the oil lubricate and the grease lubricate. At the end, it enumerated the bearing’s hurt and the homologous Solution method 。

滚动轴承的加工工艺的设计

滚动轴承的加工工艺的设计

滚动轴承的加工工艺的设计
滚动轴承的加工工艺的设计包括以下几个方面:
1. 材料选择:根据滚动轴承的工作环境和要求,选择适合的材料,如高碳铬钢、不锈钢等。

2. 热处理:对滚动轴承进行热处理,提高其硬度、强度和耐磨性。

常见的热处理方法包括淬火、回火、腐蚀等。

3. 铣削加工:采用铣削工艺对滚动轴承进行外圆面、端面和孔径等的加工,确保尺寸精度和表面质量。

4. 精磨加工:采用精磨工艺对滚动轴承的滚道、滚珠/滚子和保持架等进行加工,提高其表面光洁度和尺寸精度。

5. 组装:将轴承的各个零件组装在一起,包括滚珠/滚子、保持架、内外圈等,确保各个零件的配合精度和装配质量。

6. 润滑:根据滚动轴承的工作条件,选用适当的润滑剂,并通过注油孔或润滑沟槽等方式进行润滑。

7. 质检:对加工完成的滚动轴承进行质量检验,包括尺寸检查、表面质量检查、
性能测试等,确保满足设计要求。

以上是滚动轴承加工工艺设计的基本要点,根据具体产品和要求还需结合实际情况进行详细设计和调整。

滚动轴承的机械加工工艺过程卡

滚动轴承的机械加工工艺过程卡

滚动轴承的机械加工工艺过程卡滚动轴承是一种常见的机械传动元件,常用于各种设备和机械系统中。

它由内外圆环、滚动体和保持架等组成,能够实现高速旋转和承受较大载荷。

滚动轴承的制造工艺涉及多个环节,包括原材料的准备、加工和装配等。

本文将分别介绍滚动轴承的机械加工工艺过程。

一、原材料准备滚动轴承的主要原材料包括轴承钢和保持架材料。

轴承钢是一种具有较高硬度和耐磨性的专用钢材,一般采用硬轴承钢、焊轴承钢和不锈钢等。

保持架材料常用的有钢板和铜合金等。

在制造过程中,需要对原材料进行切割和清洗等预处理工作。

二、内外圆环的加工内外圆环是滚动轴承的主要组成部分,对其加工涉及多个环节。

首先是材料切割和清洗,确保原材料的净化。

然后,通过车床等工具进行车削加工,使其表面达到设计要求的精度和光洁度。

车削时需要控制好切削深度和切削速度,避免对工件造成过大的损伤。

最后,对内外圆环进行热处理,以提高其硬度和耐磨性。

三、滚动体的加工滚动体是滚动轴承的负荷传递部分,需要对其进行精密加工。

滚动体的加工一般采用滚珠磨削工艺,通过磨床对滚珠进行精密磨削。

在磨削过程中需要保证滚珠的精度和尺寸要求,一般通过先进的磨床和磨削工艺来实现。

同时,还需要对滚珠进行清洗和热处理,以提高其硬度和耐磨性。

四、保持架的加工保持架是滚动轴承的固定和保护部分,其加工一般采用冲压和焊接工艺。

首先,采用冲床对保持架的板材进行冲孔,以形成适合滚动体和圆环的安装位置。

然后,在冲床上对保持架的外形进行压制,使其成型。

最后,通过焊接工艺将保持架的各个零件焊接在一起,形成整体的保持架。

五、装配滚动轴承的装配是制造工艺的最后一个环节,也是整个过程的关键。

装配过程需要控制好各个零部件的精度和尺寸要求,确保滚动轴承的运转性能。

通常情况下,先将内外圆环和滚动体进行组装,并添加适量的润滑脂。

然后,将装配好的内外圆环和滚动体放入保持架中,形成滚动轴承。

最后,对整个滚动轴承进行检验和调试,确保其性能和质量。

滚动轴承制造工艺

滚动轴承制造工艺

滚动轴承制造工艺滚动轴承是一种常用的机械零件,广泛应用于各种机械装置中。

滚动轴承由内、外环、滚动体和保持架组成,能够在高速旋转时减少摩擦,承受和传递轴向和径向负载。

滚动轴承的制造工艺对其质量和性能至关重要。

首先,滚动轴承的制造工艺开始于材料的选择。

通常采用高品质的钢材,如碳素钢或合金钢。

这些材料具有高强度和耐磨性,可以承受高速旋转和持久使用的要求。

材料的选择对轴承的寿命和使用环境有重要影响。

其次,制造工艺中的一项重要工序是机械加工。

机械加工通常包括车削、铣削、钻孔和磨削等工序。

通过这些加工方法,可以获得各种尺寸和形状的零件。

特别是对于滚动体和保持架这样的关键零件,精确的加工非常重要。

另外,滚动轴承的装配也是制造工艺中的关键环节。

装配时首先需要对滚动体和保持架进行分选和分类,以确保其尺寸和形状的一致性。

然后将滚动体按照一定的间隙安装在内外环之间,并固定保持架。

装配时需要严格控制尺寸和配合间隙,以确保滚动轴承的性能达到设计要求。

此外,滚动轴承在制造过程中还需要进行质量检验。

质量检验包括外观检查、尺寸测量、硬度测量和性能测试等。

只有通过质量检验合格的滚动轴承才能出厂销售,以确保其质量和可靠性。

总之,滚动轴承的制造工艺包括材料选择、机械加工、装配和质量检验等环节。

这些环节相互关联,每一个环节的精细操作都对最终产品的质量和性能有着重要影响。

通过优化制造工艺,可以生产出高品质的滚动轴承,满足各种机械设备的需求。

滚动轴承制造工艺是一个复杂而精细的过程。

下面我将详细介绍滚动轴承制造工艺的各个环节。

首先,滚动轴承的制造工艺始于材料的选择。

在滚动轴承的制造中,最常用的材料是碳素钢和合金钢。

碳素钢具有良好的机械性能和硬度,适用于一般工作环境下的滚动轴承制造;而合金钢则由于其高强度和耐磨性,适用于需要承受高负荷和高速旋转的场合。

除了钢材外,还可以使用各种特殊材料,如不锈钢、塑料、陶瓷等,以满足特定的使用要求。

在滚动轴承的制造工艺中,机械加工是不可或缺的一环。

滚动轴承的加工工艺

滚动轴承的加工工艺

引言滚动轴承是重要的机械基础部件,由于轴承的基本结构是由内圈、外圈、滚动体、保持架四种零件组成,因此,对于轴承行业外的人,大多认为轴承是“四小件”,对于轴承行业内的人,则普遍号称轴承是“四大件”。

因为轴承的加工工艺是十分复杂的。

轴承是一种包含了复杂技术、综合技术甚至尖端技术的重要工业产品。

滚动轴承的应用范围涉及整个国民经济和国防领域。

我国轴承的销售额占世界轴承总销售额的9%,是一个制造大国,但在轴承的生产制造及质量方面与先进的工业大国相比还存在着相当的差距,如今我国的滚动轴承行业正面临很大的挑战。

1滚动轴承的基础知识在我入厂实训后,我的第一节课上的就是滚动轴承的基本知识,让我对滚动轴承有了初步的了解。

滚动轴承是一种重要的机械基础部件,其构造虽然只有四部分组成,但仅仅就是这小小的四个部件,其加工却是一个极其复杂的过程。

在后来的实习中我也亲眼目睹了滚动轴承加工的一道道工序,每道工序都是十分有讲究的。

滚动轴承运用于生活和军用上的许多场合,例如我们生活中小到小滑轮,大到电脑,都有着轴承的存在。

在军用上,滚动轴承在航天宇宙飞船这些设备上起着必不可少的作用。

可以说需要旋转的地方就一定有轴承的存在。

我所实习的恩斯克轴承有限公司是一家轴承生产厂家,生产许多不同种类的滚动轴承。

每种轴承都有着不同的用途。

1.1滚动轴承的概述旋转轴的支承称为轴承,轴承按照其工作时摩擦性质的不同,可分为滚动轴承和滑动轴承两大类。

滚动轴承的类型、结构型式、尺寸以及画法等均已标准化,因此,它是一种标准部件。

1.2 滚动轴承的组成及各零件的作用滚动轴承都是由外圈、内圈、滚动体和保持架四个部分组成。

其构造如图1-1(见附录)通常,滚动轴承的外圈安装在机座孔中固定不动,内圈则装在轴上与轴一起转动,而滚动体则在内、外圈的滚道之间滚动,形成滚动摩擦。

1.2.1 外圈外圈通常与轴承座或机械壳体孔形成过渡配合,起支撑作用。

1.2.2 内圈内圈通常与轴紧密配合,并与轴一起运转。

滚动轴承加工方法

滚动轴承加工方法

精度高

轴承零件的绝大部分表面,都要经过 磨削加工,加工尺寸和几何精度都以 微米为单位,尤其是套圈的沟道和滚 动体的精度要求极高,一般最后都要 经过超精加工。中小型轴承套圈的沟 道表面粗糙度要求很高,钢球表面则 要求更高。
自动化

轴承零件结构简单、几何形状规则, 便于机械化和自动化生产。现在多采 用在单机自动化生产的基础上,实现 多台机床间的机组联线,组成工序自 动线。实现大规模的自动化生产,提 高劳动生产率。
年产量 面积 投资 车间组成
总结
总的来说,我国的滚动轴承加工制造起步 还比较晚,不过可喜的是现在有很多国内 企业已经无论从产品类型、质量上都已经 有了突飞猛进的发展。希望大家都能够关 注滚动轴承的发展,为民族工业腾飞做出 贡献!
滚动轴承制造企业链接
瓦轴集团
洛阳轴承集团有限公司
最后
请大家轻松一下,看一段滚动 轴承加工方法的录像,能够从 另一个直观的角度了解滚动轴 承的加工方法
工序多

轴承零件虽然结构简单,但由于精度要 求高,所以生产工序较多。例如,套圈 加工从锻造到装配约有20~40道工序。 特别是短圆柱滚子轴承、球面滚子等轴 承加工工序更多,生产周期更长。因此 要集中工序进行生产,采用组合加工的 方法,提高生产率
滚动轴承的加工

制造一套滚动轴承,一般要经过几十道 工序,而不同结构、不同精度等级和不 同技术要求的轴承又各有不同的制造工 艺。
保持架的加工
保持架
冲压保持架
实体保持架
带料、板料
棒料、锻坯或铸坯
冲压成形
车削、拉方孔或钻孔Leabharlann 表面处理滚动轴承的加工
套 圈 终检分类 装 配 钢 球 滚 子 检 查 保持架
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

浅谈滚动轴承的加工工艺
摘要
随着汽车工业的发展和对汽车性能的要求提高,汽车轴承向着小型化、高速化、轻量化方向发展。

近年来,为适应制造业的发展,我国轴承产业产品寿命和可靠性成为越来越突出的问题。

本文以汽车滚动轴承为例,通过改善轴承的加工工艺路线以提高轴承的工作性能。

关键词:滚动轴承;加工工艺;精度
引言
汽车行业是我国制造业重要支柱产业,在汽车的总体结构中,轴承发挥着重要的作用,如变速器、发动机、差速器、离合器等正常工作都离不开轴承,可以说只要有旋转的地方就有轴承。

轴承有滚动轴承和滑动轴承,滚动轴承在汽车中应用较多,主要起承受载荷、高速运转、减小阻力、缓冲冲击等方面的作用,其性能对车辆安全有着重要的影响。

轴承的类型比较多,但整体上来说基本组成包括外圈、内圈、滚动体、保持架构成,除保持架以外,常用的材料为GCr15 和 GCr15SiMn 轴承钢。

汽车轴承常见的失效形式有疲劳点蚀、旋转精度、疲劳寿命、磨损、断裂、振动噪声超标等。

造成上述失效形式的因素较多,加工
工艺和热处理是原因之一。

采用良好的加工工艺及先进的热处理可适当降低失效的发生,有效提高轴承的使用寿命。

下面以球轴承为例介绍生产的工艺路线。

1.滚动体加工工艺
滚动体作为滚动轴承的关键零件,与内外圈有点接触和线接触,在轴承中起承载和传递载荷与运动的作用,滚动体的运动比较复杂。

随着轴承在工业应用领域的广泛使用,轴承的性能向着高效化、精密化、长寿命、节能化等方向飞速发展,对轴承应用性能的要求越来越高,具体主要体现在:
(1)滚动体是内外圈传递力的环节,是轴承整体寿命的关键;(2)降低噪声是工业领域改革的方向,轴承也不例外,滚子轴承由于其结构和工作特点、即便有润滑,其噪声还是存在;
(3)对于滚动体全寿命周期质量提出了更高的要求。

当滚动体为球轴承时,钢球外表面的任何位置都与内外圈滚道为点接触,承受及传递载荷,在工程上常常为变载荷,存在变应力。

当工作接触面积小、接触应力大的情况下,工作时间越长,在钢球表面极易产生失效形式。

为了改善上述状况,需要在工艺和热处理方面进行改进。

钢球滚动体的一般生产路线为:原材料采购 (入厂检验)→球坯冷镦成形→光磨→(软磨)→热处理→强化→硬磨→细研→金刚砂及石灰抛光。

对于传统的加工方法存在一些问题:
(1)圆度差。

抛光方法不能纠正细研工序的不圆度和表面波纹度,只能提高钢球表面的光洁度,采用这种工艺路线所得的几何精度偏低。

(2)直径尺寸相互差比较大,一般在 3 ~ 6 m 以上,所以抛光后的钢球都需要进行尺寸选别。

(3)表面质量不均匀。

不仅同一批的各个钢球表面粗糙度有差别,有时差别还比较大,而且即使是同一个钢球,有时也会存在这样的问题。

我们知道抛光方法属于修饰加工,钢球在抛光过程中没有强制性的公转运动,也没有充分的自转条件,这就给抛光后的钢球产品带来了无法克服的缺点。

针对这种问题,我们建议适当调整钢球的终加工来改善钢球的精度问题。

加工路线改为:原材料采购 (入厂检验)→球坯热镦成形→光磨→(软磨)→热处理→强化→粗研→细研→研光。

也就是说:钢球在初步加工后需热处理去除加工应力,在热处理后因研磨效果较好,我们采用了以研代磨、以研代抛的方法改善加工精度。

在条件具备时,为提高生产效率和产品精度,还可以在各研磨工序之间加入清洗机设备和提升运输装置等设备连成自动生产线,这样可以使尺寸精度、几何精度、热处理的氧化皮和脱炭层有较好的处理效果,同时能稳定热处理质量,优化生产品质。

另外,研光处理在生产率和工人的劳动条件方面都比抛光好。

目前,国内已经形成了一整套的主力钢球加工工艺装备,包括
Z32,Z32G系列钢球冷镦机及高速冷镦机,3M49,3M79 系列光球机,3M46,3M76 系列磨球机,3M47,3M77系列研球机,保护气氛热处理炉,钢球表面强化机,基于毛刷清洗与基于高强度海绵旋转挤压清洗的清洗机等;检测设备主要有基于视觉系统的钢球表面质量外观检查仪,基于涡流探伤原理附带光学、振动通道的涡流光电外观检查仪。

2.轴承外圈加工工艺
轴承外圈的结构特点为壁薄,在工作过程中主要承受和传递载荷,为了提高轴承的使用寿命,加强轴承外圈表面硬度和耐磨性,我们对轴承表面采取表面渗碳处理。

但在热处理时也会造成薄璧件发生变形,影响轴承形状精度。

轴承外圈一般的加工方法为:原材料(轴承钢棒料)下料→锻造(热锻或高速锻)→球化退火→超细化处理→粗车内外径、端面、倒角→渗碳→细车内外径、端面、倒角→钻铣凸缘→铣轴向槽→淬火→磨加工。

采用上述工艺过程,由于外圈壁薄,且壁厚不一致,热处理后发生严重变形,滚道位置度、滚道圆度等技术指标超差,且变形量没有规律,导致生产的轴承精度较低。

通过上述分析,笔者认为,可以将变形量较大部位以及重要表面的加工移至热处理工序之后进行,可将上述加工方案改为:原材料(轴
承钢棒料)下料→锻造(热锻或高速锻)→球化退火→超细化处理→粗车加工→精车加工→强化热处
理→抛丸→双端面粗磨→无心磨粗磨→粗磨内沟→补充回火→冷处理→双端面精磨→无心磨精磨→精磨内沟→精研内沟→零件终验→打标识、零件清洗承外圈。

轴承内圈的加工与此类似。

2.轴承滚动体的超精密加工技术研究现状
滚动体在轴承工作过程中直接承受载荷并与轴承的动态性能直接相关。

滚动体的加工工艺需满足精度要求,同时具有高寿命、低噪声、小摩擦力和高可靠性。

2.1轴承球的加工
钢球的加工工艺相对成熟,但对于高性能轴承,传统钢制滚动体的性能难以完全满足要求。

陶瓷滚动体的出现在许多方面提高了滚动轴承的性能:热压氮化硅陶瓷滚动体最早应用于航空航天等领域,至20世纪90年代,氮化硅、氧化铝、氧化锆等陶瓷滚动体逐渐商业化,应用于高速主轴、医疗以及高温、深冷、易燃、强腐蚀、真空、电绝缘、干摩擦等特殊工况下的特种轴承。

2.2轴承滚子的加工
滚子与套圈滚道之间为线接触,具有承受高负荷的能力,其形状精度、表面质量及一致性直接决定了轴承的运动精度和使用寿命。

目前贯穿式无心外圆磨削是滚子大批量生产过程中的主要技术手段。


穿式无心磨削加工系统中,导轮轴线与砂轮轴线存在一个较小的偏角,这样圆柱工件可边旋转边进给,从砂轮的一端运动到另一端。

为提高贯穿式无心外圆磨削后的形状精度并减小表面粗糙度,在此基础上提出了贯穿式无心油石珩磨方法。

虽然无心磨削加工方法生产效率高,但其加工精度严重依赖于母机精度,依然存在工件中心位置的变化、工件中心直线运动与砂轮轴线的误差、工件与运动速度的误差,以及砂轮和导轮等部件本身的磨损等问题,显著影响了加工精度和一致性的改善,从而制约了滚子成品的精度。

3.装配
轴承整体装配过程为:套圈退磁清洗→复查内外径→复查粗糙度→复查外观→分选沟径尺寸→合套→查径向游隙→加球→分球,装保持架→插铆钉→铆合→成品清洗→成品检查→填脂→装密封圈→匀脂→涂防锈油。

4.结束语
任何零部件的加工工艺都是根据产品的质量要求、现阶段的设备条件以工人的技术水平等条件决定的,其最好的加工方案就是“以最低的成本,制造出最优的产品”为目标,轴承的加工也不例外。

随着科技的发展,为了适应行业需求的提高,传统的加工方案也应适当调整,以适应制造业的高速发展。
