光刻机分辨率和工艺节点-概念解析以及定义
先进的光刻机纳米级关键核心技术测试参数数据详解

先进的光刻机纳米级关键核心技术测试参数数据详解先进的光刻机纳米级关键核心技术测试参数数据详解1. 简介光刻机是一种在集成电路制造过程中广泛使用的重要设备,用于在硅片表面上制造微细图案。
而先进的光刻机则是目前光刻技术的最新突破,具备更高的分辨率和更大的生产能力。
本文将详细解释先进的光刻机纳米级关键核心技术测试参数数据。
2. 关键核心技术参数先进的光刻机的关键核心技术参数有以下几个方面:•分辨率:分辨率是光刻机的一个重要指标,表示其在处理微细图案时所能达到的最小尺寸。
纳米级光刻机通常具备更高的分辨率,能够制造更小的图案。
•焦深度:焦深度是指在光刻过程中,光在光刻胶层中的聚焦深度。
纳米级光刻机具备更深的焦深度,使得在复杂的图案制作中能够更好地控制光的聚焦位置。
•接纳率:接纳率表示光刻机在生产过程中能够成功制造目标图案的概率。
先进的光刻机通常具备更高的接纳率,能够提高生产效率和降低生产成本。
•硅片尺寸:硅片尺寸指的是光刻机能够处理的硅片的大小范围。
纳米级光刻机通常具备更大的硅片尺寸,能够同时处理多个目标图案,提高生产效率。
•速度:光刻机的速度是指在光刻过程中每单位时间内能够处理的硅片数量。
纳米级光刻机通常具备更高的速度,能够大幅提高生产效率。
3. 数据详解以下是一些典型的先进光刻机纳米级关键核心技术测试参数数据:•分辨率:纳米级光刻机的分辨率通常能达到10纳米以下,甚至更小。
这使得它们在制造微细结构时能够获得更高的精度和更小的尺寸。
•焦深度:纳米级光刻机的焦深度通常在几百纳米至几微米之间。
这使得它们能够处理复杂的多层结构,同时在各层之间保持良好的对准和聚焦。
•接纳率:纳米级光刻机的接纳率通常能达到99%以上。
这意味着在大规模生产中,只有极少数的硅片会出现制造失败,从而提高了生产的效率和质量。
•硅片尺寸:纳米级光刻机通常能够处理300毫米直径的硅片,以适应当前集成电路制造的需求。
•速度:纳米级光刻机的速度通常在每小时几百片至几千片之间。
半导体中各节点对mask 的要求

在半导体制造过程中,mask是至关重要的工具,它用于在半导体晶片的制作过程中进行多次光刻,从而定义电路的结构。
不同的节点对mask有不同的要求,这些要求包括但不限于分辨率、光学特性和耐蚀性。
本文将对半导体中各节点对mask的要求进行详细介绍。
一、分辨率要求在半导体制造中,分辨率是指mask上能够清晰显示的最小细节尺寸。
分辨率的要求随着制程工艺的不断进步而不断提高,当前主流的制程工艺已经达到了10纳米的分辨率。
对于mask的分辨率要求非常严格,必须能够精确地复制微纳米级别的图形。
二、光学特性要求mask在光刻过程中起到了光学投影的作用,因此其光学特性对最终的半导体晶片质量有着直接的影响。
mask需要具有良好的透光性,光刻机在曝光时需要将图形完整地投影到光刻胶上,透光性不佳的mask会导致图形模糊或失真。
mask的反射率也是一个重要的光学特性,需要能够在光刻过程中准确地控制光的反射,以确保曝光的准确性和稳定性。
三、耐蚀性要求在半导体制造过程中,mask会经历多次化学腐蚀和清洗,因此其耐蚀性是一个至关重要的要求。
mask的材料必须能够在化学腐蚀的环境下保持稳定,不受到腐蚀的影响,并且在清洗后能够恢复到原始的平整状态,以确保下一次的光刻质量。
四、平整度要求在半导体制造中,mask的平整度也是一个重要的要求。
由于mask需要与光刻胶和硅片接触,因此其表面必须要足够平整,以确保光刻胶的均匀分布和图形的完整复制。
平整度也与mask的寿命有直接关系,平整度不佳的mask容易在使用过程中产生损坏和磨损。
五、工艺要求除了以上的基本要求外,不同节点对mask还有一些特殊的工艺要求。
对于金属层的mask,在制造过程中需要特殊的金属镀膜工艺,以确保金属层的导电性和耐蚀性。
而对于高分辨率的mask,则需要采用更加复杂的激光刻蚀工艺,以确保图形的清晰度和精度。
半导体中各节点对mask的要求是非常严格的,需要在分辨率、光学特性、耐蚀性、平整度和工艺等方面都能够满足最高标准。
光刻

光刻一、概述:光刻工艺是半导体制造中最为重要的工艺步骤之一。
主要作用是将掩膜板上的图形复制到硅片上,为下一步进行刻蚀或者离子注入工序做好准备。
光刻的成本约为整个硅片制造工艺的1/3,耗费时间约占整个硅片工艺的40~60%。
光刻机是生产线上最贵的机台,5~15百万美元/台。
主要是贵在成像系统(由15~20个直径为200~300mm的透镜组成)和定位系统(定位精度小于10nm)。
其折旧速度非常快,大约3~9万人民币/天,所以也称之为印钞机。
光刻部分的主要机台包括两部分:轨道机(Tracker),用于涂胶显影;扫描曝光机(Scanning)。
光刻工艺的要求:光刻工具具有高的分辨率;光刻胶具有高的光学敏感性;准确地对准;大尺寸硅片的制造;低的缺陷密度。
二、光学基础:光的反射(reflection)。
光射到任何表面的时候都会发生反射,并且符合反射定律:入射角等于反射角。
在曝光的时候,光刻胶往往会在硅片表面或者金属层发生反射,使不希望被曝光的光刻胶被曝光,从而造成图形复制的偏差。
常常需要用抗反射涂层(ARC,Anti-Reflective Coating)来改善因反射造成的缺陷。
光的折射(refraction)。
光通过一种透明介质进入到另一种透明介质的时候,发生方向的改变。
主要是因为在两种介质中光的传播速度不同(λ=v/f)。
直观来说是两种介质中光的入射角发生改变。
所以我们在90nm工艺中利用高折射率的水为介质(空气的折射率为1.0,而水的折射率为1.47),采用浸入式光刻技术,从而提高了分辨率。
而且这种技术有可能将被沿用至45nm工艺节点。
光的衍射或者绕射(diffraction)。
光在传播过程中遇到障碍物(小孔或者轮廓分明的边缘)时,会发生光传播路线的改变。
曝光的时候,掩膜板上有尺寸很小的图形而且间距很窄。
衍射会使光部分发散,导致光刻胶上不需要曝光的区域被曝光。
衍射现象会造成分辨率的下降。
光的干涉(interference)。
光刻机参数

光刻机参数光刻机是制造芯片的核心设备之一,其参数对于芯片制造的精度和效率有着至关重要的影响。
以下是对光刻机参数的详细描述:1.分辨率:光刻机的分辨率是衡量其能够刻画最小图案细节的能力。
在芯片制造中,更高的分辨率意味着能够制造出更精细、更高性能的芯片。
光刻机的分辨率受到多种因素的影响,包括光源的波长、物镜的数值孔径等。
2.曝光能量:曝光能量是指光刻机在曝光过程中使用的能量,用于将芯片上的图案转移到光刻胶上。
曝光能量的大小直接影响曝光效果,如果能量过低,则无法完成曝光;如果能量过高,则可能导致光刻胶过度曝光。
3.焦距:焦距是指物镜与芯片之间距离的调整。
通过调整焦距,光刻机可以将图案正确地投影到芯片上。
一般来说,焦距越短,投影的图案越清晰,但过短的焦距可能导致物镜与芯片之间的距离过小,影响光刻效果。
4.扫描速度:扫描速度是指光刻机在曝光过程中移动芯片的速度。
扫描速度越快,则制造效率越高,但过快的扫描速度可能导致曝光不均匀或出现误差。
5.精度:精度是指光刻机在曝光过程中对图案位置和形状的控制能力。
在芯片制造中,高精度的光刻机可以制造出更精确、性能更好的芯片。
精度受到多种因素的影响,包括物镜的精度、机械运动的稳定性等。
6.光源:光源是光刻机的重要组成部分,它决定了光刻机的波长和能量分布。
现代光刻机通常使用深紫外(DUV)和极紫外(EUV)光源,这些光源具有较短的波长和较高的能量,可以制造出更精细的芯片。
7.系统集成:现代光刻机是一个高度集成的系统,包括光源、物镜、工作台、控制系统等多个组成部分。
这些组成部分的集成程度和稳定性直接影响到光刻机的性能和制造效率。
8.工作台:工作台是光刻机中用于放置芯片的平台,它可以在曝光过程中进行高精度的移动。
工作台的稳定性和精度对于光刻机的制造效果有着重要影响。
9.控制系统:控制系统是光刻机中用于控制曝光过程的重要部分。
它可以通过对光源、工作台等组成部分的精确控制,实现高精度的曝光。
半导体工艺讲解

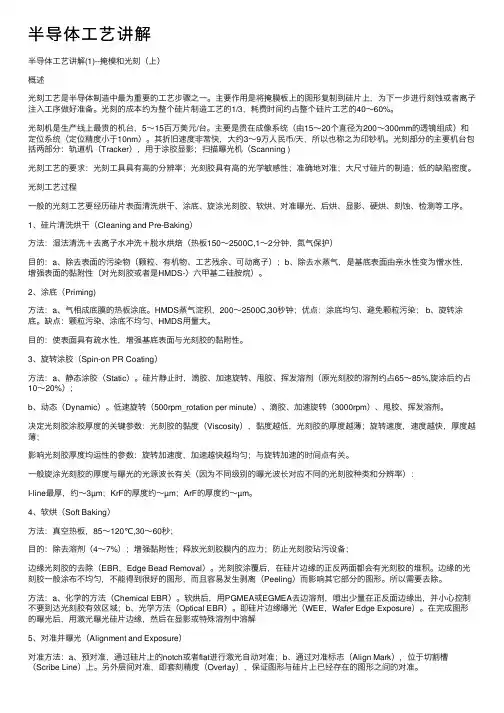

半导体⼯艺讲解半导体⼯艺讲解(1)--掩模和光刻(上)概述光刻⼯艺是半导体制造中最为重要的⼯艺步骤之⼀。
主要作⽤是将掩膜板上的图形复制到硅⽚上,为下⼀步进⾏刻蚀或者离⼦注⼊⼯序做好准备。
光刻的成本约为整个硅⽚制造⼯艺的1/3,耗费时间约占整个硅⽚⼯艺的40~60%。
光刻机是⽣产线上最贵的机台,5~15百万美元/台。
主要是贵在成像系统(由15~20个直径为200~300mm的透镜组成)和定位系统(定位精度⼩于10nm)。
其折旧速度⾮常快,⼤约3~9万⼈民币/天,所以也称之为印钞机。
光刻部分的主要机台包括两部分:轨道机(Tracker),⽤于涂胶显影;扫描曝光机(Scanning )光刻⼯艺的要求:光刻⼯具具有⾼的分辨率;光刻胶具有⾼的光学敏感性;准确地对准;⼤尺⼨硅⽚的制造;低的缺陷密度。
光刻⼯艺过程⼀般的光刻⼯艺要经历硅⽚表⾯清洗烘⼲、涂底、旋涂光刻胶、软烘、对准曝光、后烘、显影、硬烘、刻蚀、检测等⼯序。
1、硅⽚清洗烘⼲(Cleaning and Pre-Baking)⽅法:湿法清洗+去离⼦⽔冲洗+脱⽔烘焙(热板150~2500C,1~2分钟,氮⽓保护)⽬的:a、除去表⾯的污染物(颗粒、有机物、⼯艺残余、可动离⼦);b、除去⽔蒸⽓,是基底表⾯由亲⽔性变为憎⽔性,增强表⾯的黏附性(对光刻胶或者是HMDS-〉六甲基⼆硅胺烷)。
2、涂底(Priming)⽅法:a、⽓相成底膜的热板涂底。
HMDS蒸⽓淀积,200~2500C,30秒钟;优点:涂底均匀、避免颗粒污染; b、旋转涂底。
缺点:颗粒污染、涂底不均匀、HMDS⽤量⼤。
⽬的:使表⾯具有疏⽔性,增强基底表⾯与光刻胶的黏附性。
3、旋转涂胶(Spin-on PR Coating)⽅法:a、静态涂胶(Static)。
硅⽚静⽌时,滴胶、加速旋转、甩胶、挥发溶剂(原光刻胶的溶剂约占65~85%,旋涂后约占10~20%);b、动态(Dynamic)。
低速旋转(500rpm_rotation per minute)、滴胶、加速旋转(3000rpm)、甩胶、挥发溶剂。
光刻机参数

光刻机参数
光刻机是一种用于微电子制造的关键设备,用于在半导体芯片制造过程中将精确的图案投射到硅片上。
以下是一些常见的光刻机参数:
1.分辨率(Resolution):表示光刻机能够实现的最小尺寸。
它
通常以单位长度内可区分的图像特征数量(如每毫米的线条数)来表示,以纳米(nm)为单位,如90nm、45nm、7nm 等。
2.NA(Numerical Aperture):表示光刻机镜头系统中有效接收
和聚焦光线的能力。
它根据光刻机镜头的设计参数,通常以小数形式表示,如0.75、1.35等。
3.曝光时间(Exposure Time):表示在光刻过程中对每一个图
案区域进行曝光的时间长度。
这个时间会影响到曝光的深度和清晰度。
4.焦距(Focal Length):指光刻机镜头的焦距,即镜头所能聚
焦的距离。
5.接触方式(Contact Mode):用于光刻机的接触式曝光方式。
硅片与光刻胶(光刻层)直接接触。
6.非接触方式(Non-contact Mode):用于光刻机的非接触式曝
光方式。
硅片与光刻胶之间通过非机械接触的方式进行曝光。
7.比色系统(Alignment System):用于光刻机中对硅片上的图
案与模板图案进行对准的系统。
8.硅片舞台(Wafer Stage):用于固定和移动硅片的平台,通
过控制硅片的位置和运动来完成精确的曝光。
光刻机的参数会影响到光刻过程的精度、分辨率和速度等方面,工程师需要根据具体的制造需求和设备规格来设定和优化参数,以获得最佳的制造结果。
0.35um光刻工艺

0.35um光刻工艺1. 光刻工艺概述,光刻工艺是微电子制造过程中的一项关键技术,通过将光刻胶涂覆在硅片上,然后使用光刻机将图形投射到光刻胶上,最后通过化学腐蚀等步骤来转移图形到硅片上。
0.35um光刻工艺是指在这个过程中所使用的光刻胶的分辨率为0.35微米。
2. 分辨率,分辨率是光刻工艺中一个重要的指标,它决定了工艺可以实现多细小的结构。
0.35um的分辨率意味着该工艺可以制造出最小线宽为0.35微米的结构。
3. 应用领域,0.35um光刻工艺在微电子制造中有广泛的应用。
它适用于制造一些较为简单的电子元件和集成电路,例如逻辑门电路、存储器等。
虽然在现代微电子制造中,0.35um光刻工艺已经相对较老,但在一些特定的应用领域仍然具有一定的市场需求。
4. 工艺特点,0.35um光刻工艺具有一些特点。
首先,相对于更高分辨率的工艺,0.35um光刻工艺更容易实现,成本相对较低。
其次,0.35um工艺的制造设备和工艺流程已经相对成熟,稳定性较高,可靠性较好。
然而,由于分辨率相对较低,0.35um工艺无法满足现代微电子制造对更高集成度和更小尺寸的要求。
5. 工艺发展趋势,随着科技的不断进步,微电子制造对更高分辨率的需求不断增加。
因此,0.35um光刻工艺已经逐渐被更先进的工艺所取代,例如0.25um、0.18um、0.13um甚至更小的工艺。
这些更高分辨率的工艺可以实现更小尺寸的结构,提高集成度和性能。
综上所述,0.35um光刻工艺是一种用于微电子制造的工艺,它具有一定的应用领域和特点。
然而,随着技术的进步,更高分辨率的工艺已经逐渐取代了0.35um工艺。
希望以上回答能满足你的需求。
0.35um 光刻机技术参数

0.35um光刻机技术参数1. 介绍光刻技术在半导体制造过程中扮演着至关重要的角色,其分辨率和精度对于芯片制造的质量和性能有着直接影响。
而0.35um光刻机技术参数作为目前半导体制造中普遍应用的一种工艺,其参数对于芯片的制造至关重要。
在本文中,将深入探讨0.35um光刻机技术参数,并对其进行全面评估。
2. 分辨率在0.35um光刻机技术中,分辨率是其中一个关键的技术参数。
分辨率指的是光刻机所能实现的最小特征尺寸,通常以单位长度来表示。
在当前的半导体制造中,0.35um的分辨率已经达到了较高的水平,能够实现非常小尺寸的元件制造,这对于提高芯片集成度和性能至关重要。
3. 精度除了分辨率外,0.35um光刻机的精度也是一个非常重要的技术参数。
精度指的是光刻机在制造过程中所能达到的准确度,包括对于图形形状、尺寸和位置的准确控制。
在当前的半导体制造中,要求对于芯片元件的制造精度非常高,而0.35um光刻机的精度能够满足这一需求,不仅可以保证芯片的性能,还能提高芯片的稳定性和可靠性。
4. 曝光源曝光源是影响0.35um光刻机技术参数的另一个重要因素。
曝光源的稳定性和光照强度直接影响着光刻机的制造效果。
在当前的半导体制造中,要求对于芯片的曝光要求非常高,而0.35um光刻机所采用的曝光源能够提供稳定而强大的光照能量,保证芯片的制造质量。
5. 抗干扰能力随着半导体制造工艺的不断提高,0.35um光刻机的抗干扰能力也成为了一个重要的技术参数。
抗干扰能力指的是光刻机在制造过程中受到外部干扰时的稳定性和鲁棒性。
在实际的生产中,0.35um光刻机要面对各种复杂的工作环境和工艺条件,在这种情况下,其抗干扰能力显得尤为重要。
【总结】0.35um光刻机技术参数在当前的半导体制造中扮演着非常重要的角色。
其分辨率、精度、曝光源和抗干扰能力等参数直接影响着芯片的制造质量和性能。
而随着半导体制造工艺的不断提高,对于0.35um光刻机技术参数的要求也日益增高。
光刻工艺简介-复制

负胶 (Negative Optical Photoresist)
曝光部分变成不可溶性的; 所形成的图形与掩膜正好相反; 当VLSI电路需分辨率达2μm之前,基
本上是采用负性光刻胶。
主要缺点:在显影过程中,整个抗蚀剂层因吸收显影液而 出现膨胀现象,限制其分辨率。 在分辨率要求不太高的情况,负胶也有其优点: a) 对衬底表面粘附性好 b) 抗刻蚀能力强 c) 工艺宽容度较高 (显影液稀释度、温度等) d) 价格较低 (约正胶的三分之一)
工艺宽容度
每一套工艺都有相应的最佳工艺条件,但当这些条件偏离 最佳值的时候,要求光刻胶的性能变化尽量小。
其他特性
光刻胶的热流动性(thermal flow):热流动性使显影形成 的图形变形,影响图形质量和分辨率
光刻胶的膨胀效应(swelling):显影液分子进入胶的分子 链,使胶的体积增加,从而使图形变形
集成电路工艺所采用的光刻技术
30年前人们就在预测光学曝光技术的末路,但仍然大量利用, 而且不断发展 G线(436nm) I线(365nm) 深紫外: 248nm—130nm生产线—已经实现了50nm生产线—IBM 20nm 193nm——90nm生产线 157nm——50nm生产线
主流光刻技术:
正胶(positive photoresist, DNQ)
曝光部分变成可溶性的 在显影工艺中比较容易去除 所形成的图形与掩膜一致
正胶组成成分:
a) 基底:树脂 是一种低分子量的酚醛树脂 (novolac, a polymer) 本身溶于显影液,溶解速率为15 nm/s; b) 光敏材料(PAC-photoactive compounds) 二氮醌 (diazoquinone, DQ) ,不溶于显影液,光照后,DQ结 构发生重新排列,成为溶于显影液(TMAH四甲基氢氧化 铵——典型显影液)的烃基酸; c) 溶剂:醋酸丁脂、二甲苯、乙酸溶纤剂的混合物,用于调 节光刻胶的粘度。
光刻工艺介绍

光刻工艺介绍一、定义与简介光刻是所有四个基本工艺中最关键的,也就是被称为大家熟知的photo,lithography,photomasking, masking, 或microlithography。
在晶圆的制造过程中,晶体三极管、二极管、电容、电阻和金属层的各种物理部件在晶圆表面或表层内构成,这些部件是预先做在一块或者数块光罩上,并且结合生成薄膜,通过光刻工艺过程,去除特定部分,最终在晶圆上保留特征图形的部分。
光刻其实就是高科技版本的照相术,只不过是在难以置信的微小尺寸下完成,现在先进的硅12英寸生产线已经做到22nm,我们这条线的目标6英寸砷化镓片上做到0.11um。
光刻生产的目标是根据电路设计的要求,生成尺寸精确的特征图形,并且在晶圆表面的位置正确且与其它部件的关联正确。
二、光刻工艺流程介绍光刻与照相类似,其工艺流程也类似:实际上,普通光刻工艺流程包括下面的流程:1)Substrate Pretreatment 即预处理,目的是改变晶圆表面的性质,使其能和光刻胶(PR)粘连牢固。
主要方法就是涂HMDS,在密闭腔体内晶圆下面加热到120℃,上面用喷入氮气加压的雾状HMDS,使得HMDS和晶圆表面的-OH健发生反应已除去水汽和亲水健结构,反应充分后在23℃冷板上降温。
该方法效果远比传统的热板加热除湿好。
2)Spin coat即旋转涂光刻胶,用旋转涂布法能提高光刻胶薄膜的均匀性与稳定性。
光刻胶中主要物质有树脂、溶剂、感光剂和其它添加剂,感光剂在光照下会迅速反应。
一般设备的稳定工作最高转速不超过4000rpm,而最好的工作转速在2000~3000rpm。
3)Soft Bake(Pre-bake)即软烘,目的是除去光刻胶中溶剂。
一般是在90℃的热板中完成。
4)Exposure即曝光,这也是光刻工艺中最为重要的一步,就是用紫外线把光罩上的图形成像到晶圆表面,从而把光罩上面的图形转移到晶圆表面上的光刻胶中。
光刻机的工艺节点和波长

光刻机的工艺节点和波长
光刻机是芯片制造过程中的关键设备,其工作原理主要包括准备硅片、涂覆光刻胶、曝光、显影和腐蚀等步骤。
光刻机的关键性能指标包括分辨率、套刻精度、图形转移率等。
其中,分辨率是指能够刻画出的最小线宽,这主要取决于光刻机的波长距离。
常见的光刻机波长包括G线(436nm)、H线(405nm)、I线(365nm)等紫外线波长以及248nm、193nm、157nm等深紫外波长和135nm的极紫外波长。
当前,最先进的光刻机采用波长135nm极紫外光,其可以实现7nm工艺制程。
此外,国产光刻机的最先进的是上海微电子的SSA600/20系列,其分辨率为90nm,采用的是193nm的深紫外线。
随着光源的改进,光刻机的波长距离会不断减小,从而可以实现更小的工艺节点。
比如,EUV光刻机,就是目前全球唯一一家能够设计和制造EUV光刻机设备的厂商ASML研发出来的,该设备采用的是波长135nm极紫外光,这使得其能够实现7nm工艺制程。
因此,光刻机的工艺节点和波长的改进对提升芯片制程技术的上限、优化产业链竞争格局和提升产业链安全保障至关重要。
光刻机的原理及光刻过程简介

光刻机的原理及光刻过程简介光刻机(Photolithography Machine)是一种用于半导体制造和微电子工艺中的关键设备,主要用于制造芯片、集成电路和其他微细结构的制作过程。
下面是光刻机的技术原理和实现光刻过程的简单介绍:1.掩膜制备:首先,需要准备一个称为掩膜(Photomask)的特殊玻璃板。
掩膜上绘制了要在芯片上形成的图案,类似于蓝图。
这些图案决定了芯片的电路布局和结构。
掩膜制备的一些关键要点和具体细节:1.设计和绘制掩膜图案:根据芯片的设计需求,使用计算机辅助设计(CAD)软件或其他工具绘制掩膜图案。
这些图案包括电路布局、晶体管、连接线等微细结构。
2.掩膜材料选择:选择适合的掩膜材料,通常是高纯度的二氧化硅(SiO2)或氧化物。
材料选择要考虑到其透光性、耐用性和成本等因素。
3.光刻胶涂覆:在掩膜材料的表面涂覆一层光刻胶。
光刻胶是一种感光性的聚合物材料,可以在光刻过程中发生化学或物理变化。
4.掩膜图案转移:使用光刻机将掩膜图案投射到光刻胶上。
光照射使得光刻胶在照射区域发生光化学反应或物理改变,形成图案。
5.显影和清洗:将光刻胶涂层浸入显影液中,显影液会溶解或去除未被光照射的光刻胶部分,留下期望的图案。
随后进行清洗,去除显影液残留。
6.检验和修复:对制备好的掩膜进行检验,确保图案的精度和质量。
如果发现缺陷或损坏,需要进行修复或重新制备掩膜。
掩膜制备的关键要点在于设计准确的图案、选择合适的掩膜材料、确保光刻胶涂覆的均匀性和控制光照射过程的精确性。
制备高质量的掩膜对于确保后续光刻过程的精确性和芯片制造的成功非常重要。
2.光源和光学系统:光刻机使用强光源(通常是紫外光)来照射掩膜上的图案。
光源会发出高能量的光线,并通过光学系统将光线聚焦成细小的光斑。
光源和光学系统的一些关键要点和具体细节:1.光源选择:光刻机通常使用紫外光(UV)作为光源,因为紫外光的波长比可见光短,能够提供更高的分辨率和精度。
光刻机制程节点

光刻机制程节点
光刻机制程节点是指半导体行业中使用的光刻技术的制程标准,表示芯片制造的精度和细节程度。
以下是一些典型的光刻机制程节点:
1.130纳米(130 nm):这是2000年代初期的一种主要的制
程节点。
在这个节点上,芯片制造技术实现了更高的集成
度和更小的晶体管尺寸,使芯片性能得到大幅提升。
2.90纳米(90 nm):这是2000年代中期的制程节点,进一
步提高了芯片的集成度和性能。
芯片的功耗和体积得到了
显著降低,加速了技术的迭代和发展。
3.65纳米(65 nm):这是2000年代末和2010年代初的一
个重要节点。
在这个节点上,芯片制造实现了更高的集成
度和更小的晶体管尺寸,提供了更强大的计算和处理能力。
4.45纳米(45 nm):这是2010年代初期的一个重要节点。
通过进一步减小晶体管尺寸,提高了芯片的集成度和性能。
45纳米制程是芯片产业中的一个重要里程碑,带来了更高
的计算能力和能效提升。
5.28纳米(28 nm):这是2010年代和2020年代初期的一
个重要节点。
通过进一步提高芯片的集成度和细节精度,
28纳米制程为高性能计算和低功耗应用提供了更好的平衡。
需要指出的是,随着技术的发展,光刻机制程在不断进步和更新,目前已经发展到了更小的制程节点,如14纳米、10纳米
和7纳米等。
这些更小的制程节点实现了更高的集成度和更小的晶体管尺寸,推动了半导体行业的发展和创新。
光刻机简单介绍

光刻Team
9
光刻机整体构造
Uv lamp
HEPA filter
reticle
lens wafer
Wafer stage
送风机
Heater
光刻教育资料
风
光刻Team
压缩机
进风口
10
光学系构造
RA
C F R1 R2 M1
S I MF、SF B
Hg LAMP E
M2 MC ML
光刻教育资料
光刻Team
光刻机简单介绍
郑鸿光 2012.09.01
目录
1.发展史 2.光刻机概述 3.光刻机构造 4.相关技术
光刻机发展过程
1.接触式光刻机 2.接近式光刻机 3.投影式光刻机 4.扫描式光刻机 5.步进式光刻机 6.步进扫描式光刻机
光刻机概述(一)
• 腔体(CHAMBER) • 主体(MAIN BODY) • 传片单元(WAFER LOADER) • 上版单元(RETICLE LOADER) • 照明系统(ILLUMINATION) • 工作台(WAFER STAGE) • 控制柜(CONTROL RACK)
光刻机曝光光源为超高压水银灯
高压水银灯光线组成 X线0.71nm KrF248nm i365nm
h405nm g436nm
x 10nm
光刻教育资料
紫外线
可视光区
红外线区
400nm
750nm
光刻Team
8
光学基础知识
• i线:波长=365nm • g线:波长=436nm • 波长越长频率越低
i>g
光刻教育资料
光刻教育资料
光刻Team
30
掩膜版对准系统(一)
光刻机详解

光刻机详解作为光刻工艺中最重要设备之一,光刻机一次次革命性的突破,使大模集成电路制造技术飞速向前发展。
了解提高光刻机性能的关键技术以及了解下一代光刻技术的发展情况是十分重要的。
光刻机光刻机(Mask Aligner) 又名:掩模对准曝光机,曝光系统,光刻系统等。
光刻(Photolithography)意思是用光来制作一个图形(工艺);在硅片表面匀胶,然后将掩模版上的图形转移光刻胶上的过程将器件或电路结构临时“复制”到硅片上的过程。
一般的光刻工艺要经历硅片表面清洗烘干、涂底、旋涂光刻胶、软烘、对准曝光、后烘、显影、硬烘、刻蚀等工序。
光刻机是集成电路芯片制造的关键核心设备。
光刻机是微电子装备的龙头,技术难度最高,单台成本最大。
光刻机发展路线图光刻机三巨头荷兰的ASML,日本的Nikon,Canon光刻机重要评价指标支持基片的尺寸范围,分辨率、对准精度、曝光方式、光源波长、光强均匀性、生产效率等。
分辨率是对光刻工艺加工可以达到的最细线条精度的一种描述方式。
光刻的分辨率受受光源衍射的限制,所以与光源、光刻系统、光刻胶和工艺等各方面的限制。
对准精度是在多层曝光时层间图案的定位精度。
曝光方式分为接触接近式、投影式和直写式。
曝光光源波长分为紫外、深紫外和极紫外区域,光源有汞灯,准分子激光器等。
光刻机的结构整机光刻机包含曝光系统(照明系统和投影物镜) 工件台掩模台系统自动对准系统调焦调平测量系统掩模传输系统硅片传输系统环境控制系统整机框架及减振系统整机控制系统整机软件系统光刻机整体结构•光刻机整体结构光刻技术的基本原理和工艺光刻工艺通过曝光的方法将掩模上的图形转移到涂覆于硅片表面的光刻胶上,然后通过显影、刻蚀等工艺将图形转移到硅片上。
1、涂胶要制备光刻图形,首先就得在芯片表面制备一层均匀的光刻胶。
在涂胶之前,对芯片表面进行清洗和干燥是必不可少的。
目前涂胶的主要方法有:甩胶、喷胶和气相沉积,但应用最广泛的还是甩胶。
光刻机分辨率_曝光系统的数值孔径_概述说明

光刻机分辨率曝光系统的数值孔径概述说明1. 引言1.1 概述在现代微电子工业中,光刻技术被广泛应用于芯片制造过程中的图形转移。
而光刻机作为一种关键设备,其分辨率和曝光系统的数值孔径成为了评估其性能的重要指标。
本文旨在对光刻机分辨率和曝光系统的数值孔径进行概述,并探讨它们对图形分辨能力的影响及如何提高这两个参数。
1.2 文章结构本文将围绕光刻机分辨率和曝光系统的数值孔径展开讨论。
首先,在第二部分中我们将对光刻机分辨率进行定义与解释,并探讨影响其性能的因素以及提高方法。
接下来,在第三部分中,我们将介绍曝光系统的数值孔径的概念与原理,并详细阐述它对图形分辨能力的影响以及增加数值孔径的方法。
最后,在结论部分总结文章主要观点,并展望未来研究方向。
1.3 目的本文旨在帮助读者深入了解光刻机分辨率和曝光系统的数值孔径这两个重要概念。
通过介绍其定义、影响因素和提高方法,读者将能够更好地理解光刻机性能评估和优化的原则与策略。
同时,本文还对数值孔径与分辨率之间的关系进行了深入探讨,以期为相关领域的研究者提供一些有益的参考和启发。
以上是“1. 引言”部分的内容。
2. 光刻机分辨率2.1 定义与解释光刻机分辨率是指在光刻过程中,可实现的最小特征尺寸。
它决定了光刻机能够制造出多大的特征尺寸,并直接影响芯片制造的精度和性能。
2.2 影响因素光刻机分辨率受到多个因素的影响,其中包括以下几个主要因素:a) 波长:通过选择合适的曝光光源波长,可以改变所需的最小特征尺寸。
一般来说,波长越短,分辨率越高。
b) 曝光系统数值孔径(NA):数值孔径是衡量曝光系统聚焦能力的一个参数。
数值孔径越大,光线会更集中,从而提高分辨率。
c) 曝光剂:曝光剂的性质也会对分辨率产生影响。
常见的曝光剂包括正丙醇和甲基异戊酮等。
d) 掩膜设计:掩膜设计中使用的图形形状和纹理也会对分辨率产生重要影响。
2.3 提高方法为了提高光刻机的分辨率,可以采取以下几种方法:a) 降低曝光波长:通过使用更短波长的光源,可以显著提高分辨率。
光刻次数与制程节点

光刻次数与制程节点光刻次数与制程节点引言:制程节点是指半导体工艺中芯片尺寸的一个重要指标,而光刻是制程中的关键步骤之一。
光刻次数与制程节点之间存在密不可分的关系。
本文将围绕这一主题展开,深入探讨光刻次数对制程节点的影响,以及这种影响背后的原因。
一、光刻技术的基础概念1.光刻是半导体工艺中的关键步骤光刻是一种通过光敏剂和模具板将芯片上的图案转移到光刻胶上的技术,被广泛应用在半导体制造中。
光刻技术的高精度和高分辨率使得芯片上的微小结构得以实现,直接影响芯片电路的性能。
2.光刻次数的定义光刻次数是指在制程过程中,芯片上的某一层结构所需的光刻步骤的次数。
每一次光刻步骤包括对光刻胶的涂敷、曝光和显影等过程。
二、光刻次数与制程节点的关系1.光刻次数的增加与制程节点的缩小随着半导体工艺的进步,制程节点不断缩小,芯片上的微细结构得以实现。
而为了实现这些微细结构,光刻次数逐渐增加。
从整体趋势上看,光刻次数与制程节点呈现出负相关的关系。
2.为什么光刻次数随着制程节点的缩小而增加a.分辨率的需求随着制程节点的缩小,对芯片结构的分辨率要求也越来越高。
而光刻技术是实现高分辨率的关键之一。
为了提高分辨率,光刻次数不可避免地增加,以获得更精细的图案。
b.多层结构的实现当制程节点缩小到一定程度时,芯片上会出现多层结构的情况。
每一层结构都需要进行光刻步骤,以实现芯片功能的完整性。
随着制程节点的缩小,光刻次数也会相应增加。
三、个人观点与理解1.光刻次数的增加代表技术进步光刻次数的增加与制程节点的缩小是半导体工艺不断进步的体现。
通过增加光刻次数,芯片的分辨率得以提高,芯片功能得以完善。
制程节点的缩小和光刻次数的增加,实质上代表了技术的进步与半导体工艺的提高。
2.制程节点与光刻次数的平衡虽然光刻次数的增加有助于提高芯片的性能和功能,但这也会伴随着成本的上升和工艺复杂度的增加。
在实际制造中,需要进行制程节点和光刻次数之间的平衡。
通过合理控制光刻次数,可以在满足芯片需求的前提下,降低制程成本和工艺复杂度。
