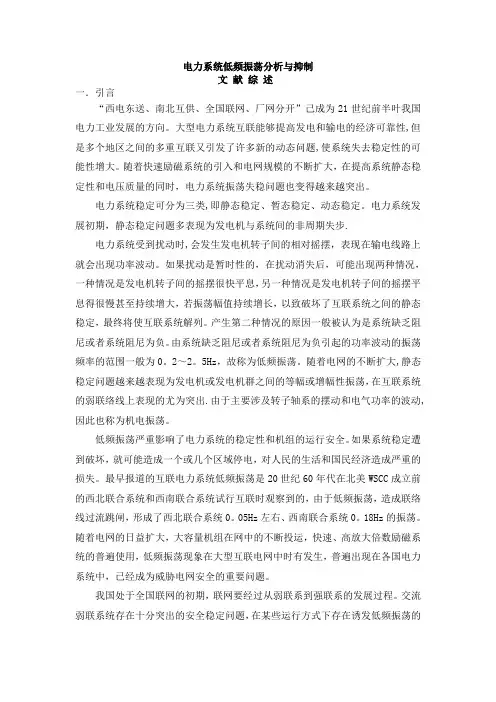

电力系统低频振荡分析与抑制文献综述一．引言“西电东送、南北互供、全国联网、厂网分开”己成为21世纪前半叶我国电力工业发展的方向。

大型电力系统互联能够提高发电和输电的经济可靠性,但是多个地区之间的多重互联又引发了许多新的动态问题,使系统失去稳定性的可能性增大。

随着快速励磁系统的引入和电网规模的不断扩大，在提高系统静态稳定性和电压质量的同时，电力系统振荡失稳问题也变得越来越突出。

电力系统稳定可分为三类,即静态稳定、暂态稳定、动态稳定。

电力系统发展初期，静态稳定问题多表现为发电机与系统间的非周期失步.电力系统受到扰动时,会发生发电机转子间的相对摇摆，表现在输电线路上就会出现功率波动。

如果扰动是暂时性的，在扰动消失后，可能出现两种情况，一种情况是发电机转子间的摇摆很快平息，另一种情况是发电机转子间的摇摆平息得很慢甚至持续增大，若振荡幅值持续增长，以致破坏了互联系统之间的静态稳定，最终将使互联系统解列。

产生第二种情况的原因一般被认为是系统缺乏阻尼或者系统阻尼为负。

由系统缺乏阻尼或者系统阻尼为负引起的功率波动的振荡频率的范围一般为0。

2～2。

5Hz，故称为低频振荡。

随着电网的不断扩大,静态稳定问题越来越表现为发电机或发电机群之间的等幅或增幅性振荡，在互联系统的弱联络线上表现的尤为突出.由于主要涉及转子轴系的摆动和电气功率的波动,因此也称为机电振荡。

低频振荡严重影响了电力系统的稳定性和机组的运行安全。

如果系统稳定遭到破坏，就可能造成一个或几个区域停电，对人民的生活和国民经济造成严重的损失。

最早报道的互联电力系统低频振荡是20世纪60年代在北美WSCC成立前的西北联合系统和西南联合系统试行互联时观察到的，由于低频振荡，造成联络线过流跳闸，形成了西北联合系统0。

05Hz左右、西南联合系统0。

18Hz的振荡。

随着电网的日益扩大，大容量机组在网中的不断投运，快速、高放大倍数励磁系统的普遍使用，低频振荡现象在大型互联电网中时有发生，普遍出现在各国电力系统中，已经成为威胁电网安全的重要问题。
